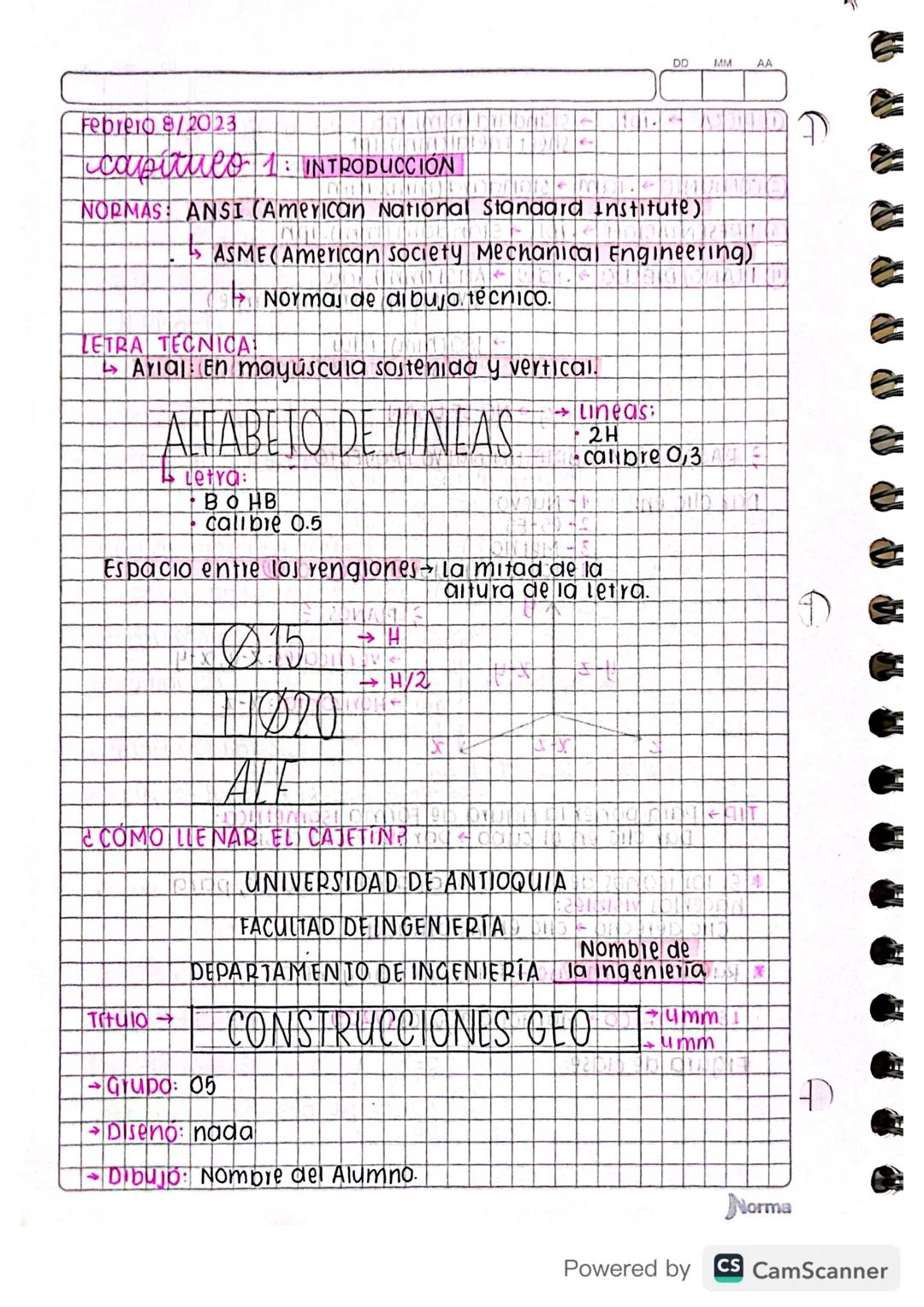

Fundamentos y Normas del Dibujo Técnico
¿Sabías que existe un "código secreto" que todos los ingenieros del mundo usan para comunicarse? Las normas ANSI y ASME son como las reglas de gramática del dibujo técnico - garantizan que un plano hecho en Colombia se entienda perfectamente en Japón.
La letra técnica debe ser siempre en mayúscula y vertical usando Arial. Es como escribir un mensaje importante: tiene que ser claro y legible para todos. Usás lápiz B o HB con calibre 0.5 para las letras.
Para el alfabeto de líneas necesitás lápiz 2H con calibre 0.3. El espacio entre renglones debe ser la mitad de la altura de la letra - esto hace que tu trabajo se vea profesional y organizado.
💡 Tip clave: Un buen dibujo técnico no es arte, es comunicación precisa. Cada línea tiene un propósito específico.
2
of 4

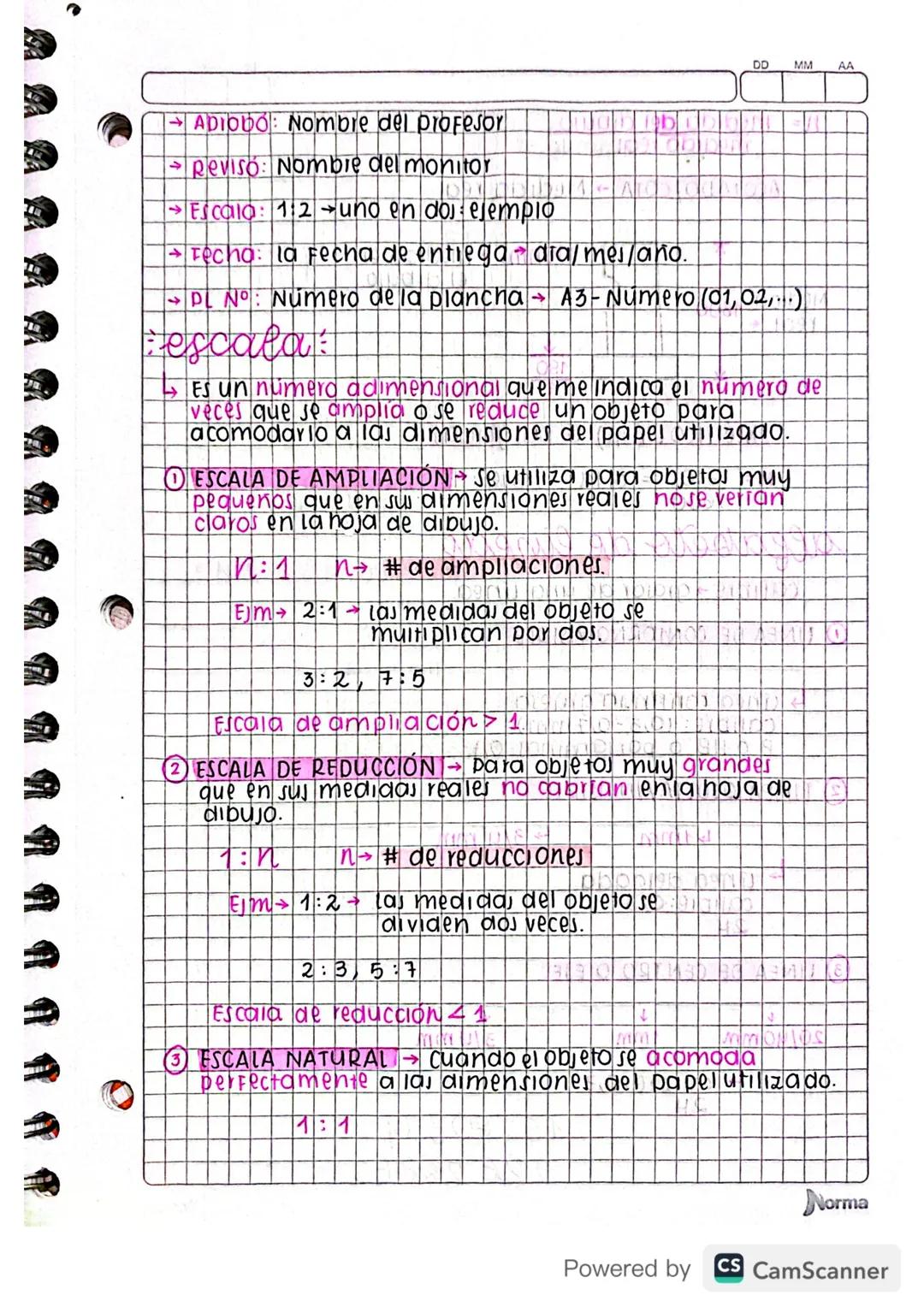

El Cajetín y las Escalas
El cajetín es como la cédula de identidad de tu dibujo. Debe incluir toda la info importante: universidad, facultad, tu nombre, fecha de entrega y el número de plancha .
Las escalas son tu mejor herramienta para hacer que cualquier objeto quepa perfectamente en tu hoja. Son números adimensionales que te dicen cuántas veces ampliar o reducir un objeto.
Escala de ampliación (n:1): Para objetos diminutos que necesitás ver más grandes. Ejemplo: 2:1 significa que multiplicas todas las medidas por dos. Escala de reducción (1:n): Para objetos gigantes que no caben en la hoja. Ejemplo: 1:2 significa que divides las medidas entre dos.
💡 Recuerda: La escala natural 1:1 significa que el objeto tiene el mismo tamaño real en tu dibujo.
3
of 4

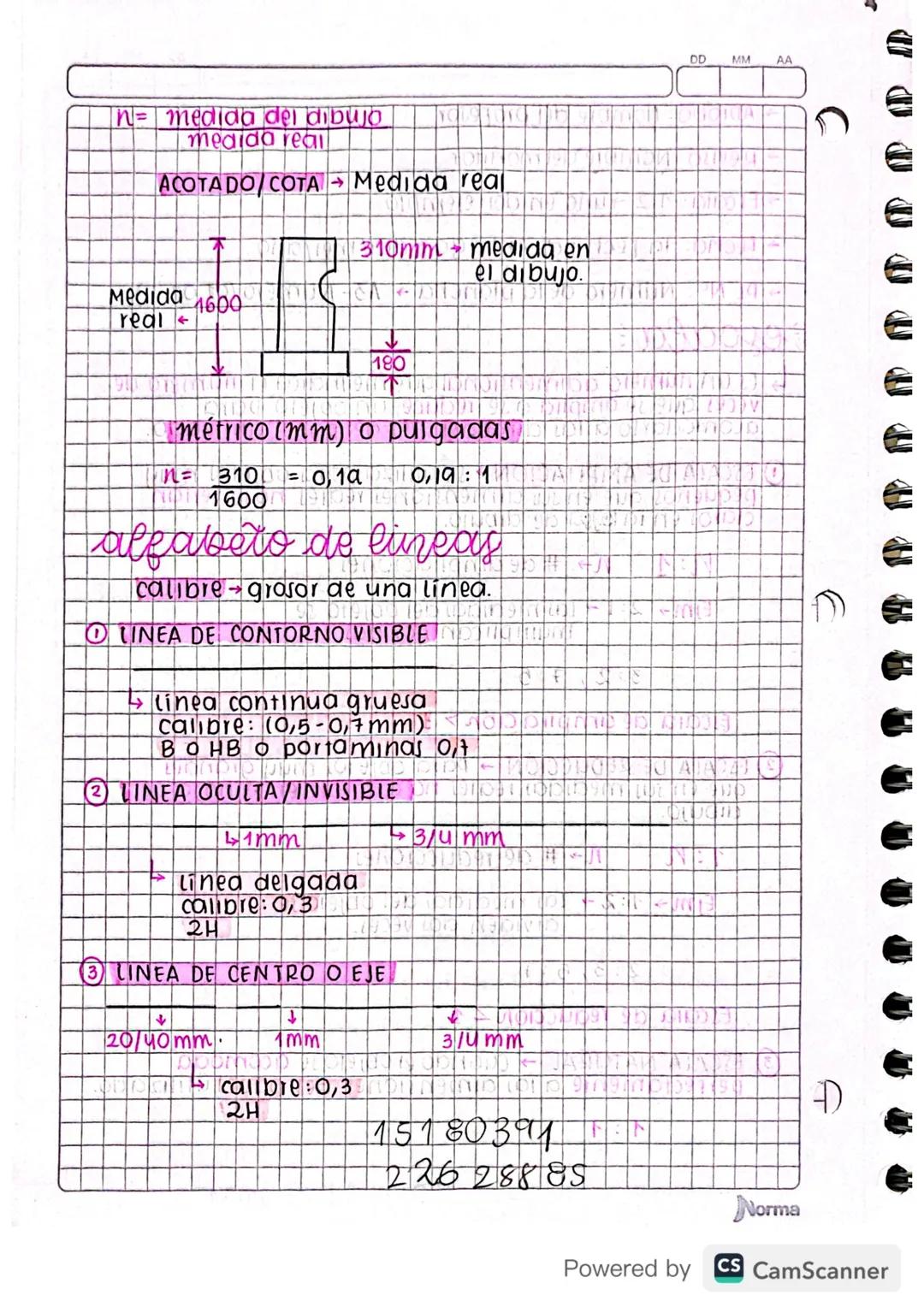

Acotado y Tipos de Líneas Básicas
El acotado te da las medidas reales del objeto, sin importar la escala que uses. La fórmula es sencilla: n = medida del dibujo / medida real. Siempre trabajás en milímetros o pulgadas.
Las líneas de contorno visible son las estrellas del show - usan línea continua gruesa con calibre 0.5-0.7mm y lápiz B o HB. Son las que definen la forma principal de tu objeto.
Las líneas ocultas muestran lo que no se ve directamente. Usan línea discontinua delgada (calibre 0.3, lápiz 2H) con guiones de 1mm. Las líneas de centro o eje marcan el centro de objetos circulares con una secuencia específica: guión largo, punto, guión largo.
💡 Dato importante: Cada tipo de línea cuenta una historia diferente sobre tu objeto. Aprender a "leerlas" es como descifrar un mapa del tesoro.
4
of 4

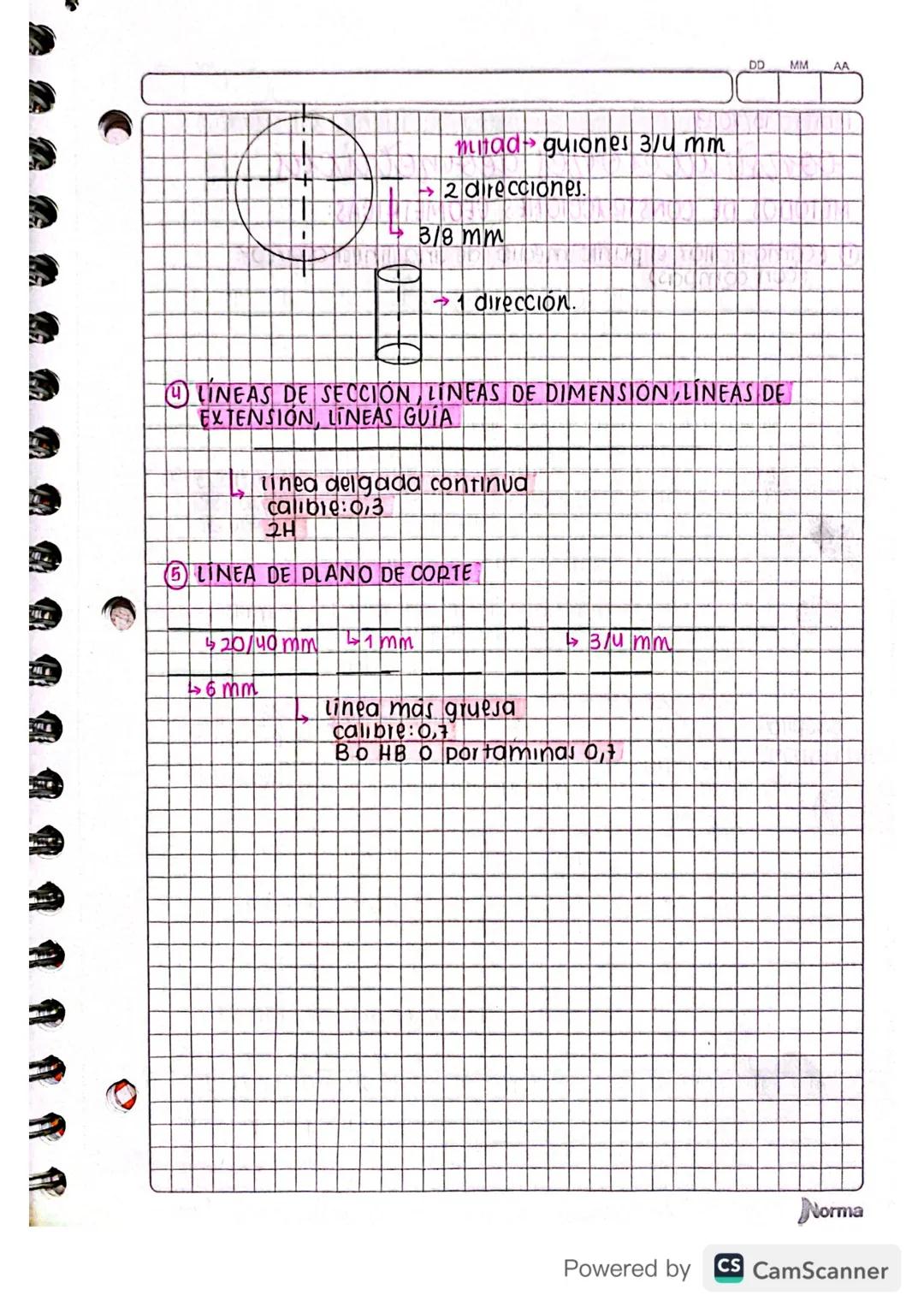

Líneas Especializadas y de Corte
Las líneas de dimensión, extensión y guía son tus asistentes para mostrar medidas. Todas usan línea delgada continua con calibre 0.3 y lápiz 2H - son discretas pero esenciales.
La línea de plano de corte es la más dramática del alfabeto de líneas. Es súper gruesa (calibre 0.7) y usa una secuencia especial: 20-40mm de línea, 1mm de espacio, 3/4mm de guión, 6mm de espacio, y se repite.
Esta línea te permite "cortar" mentalmente un objeto para ver su interior - como hacer una radiografía de tu diseño. Es perfecta cuando necesitás mostrar detalles internos que de otra forma serían invisibles.
💡 Consejo práctico: Dominar las líneas de corte te convierte en un detective del dibujo técnico - puedes revelar secretos ocultos de cualquier diseño.
