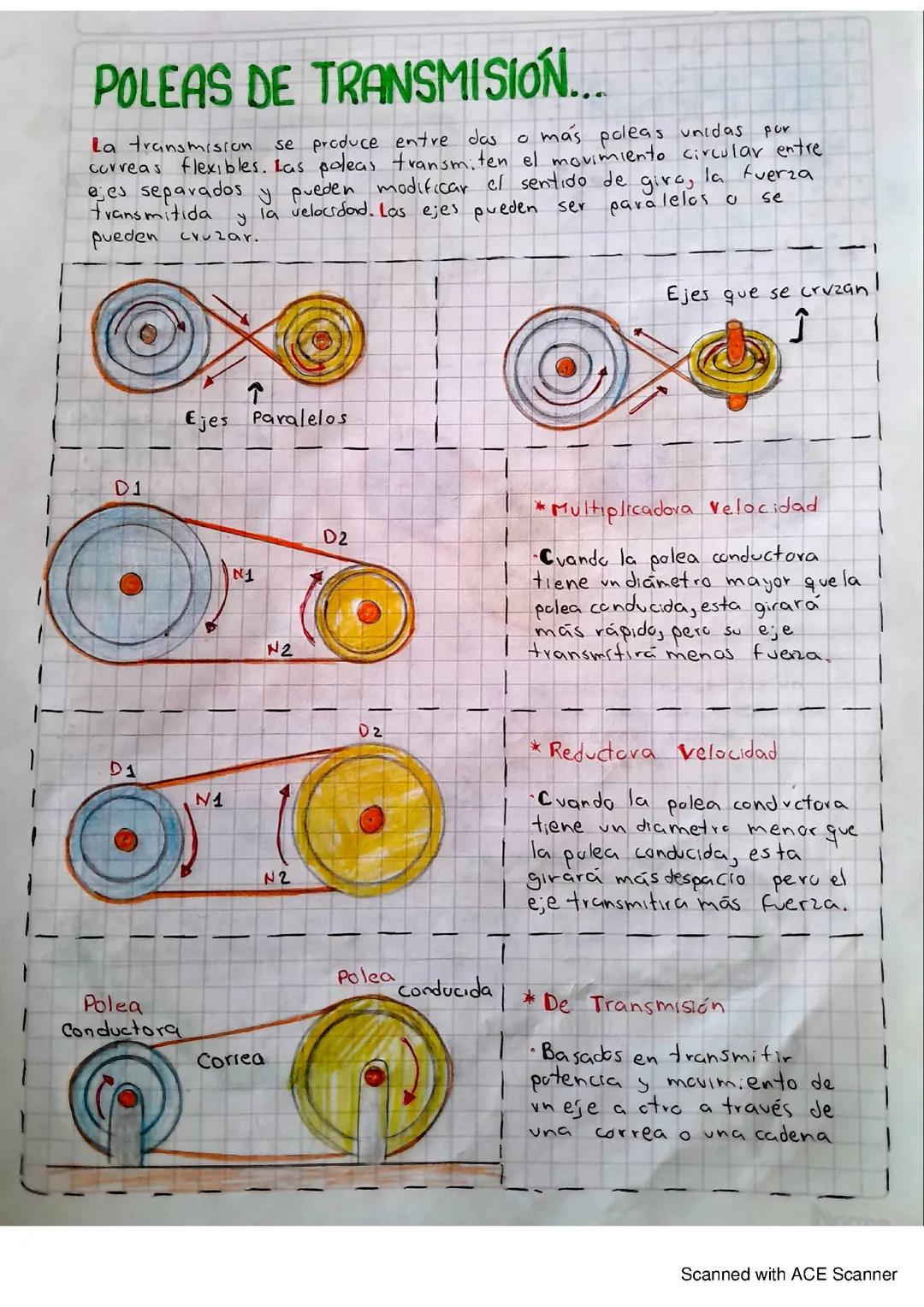

Poleas de Transmisión
Las poleas de transmisión funcionan conectando dos o más poleas mediante correas flexibles. Este sistema permite transmitir movimiento circular entre ejes que están separados, pudiendo modificar el sentido de giro, la fuerza y la velocidad.
Existen diferentes configuraciones según lo que necesitemos lograr. Cuando la polea conductora tiene mayor diámetro que la conducida, tenemos un sistema multiplicador de velocidad - la polea pequeña girará más rápido pero con menos fuerza. Al contrario, si la polea conductora es menor que la conducida, tenemos un sistema reductor de velocidad - la polea grande girará más despacio pero con más fuerza.
Los ejes pueden estar en posición paralela o cruzarse, lo que nos da flexibilidad para diseñar diferentes máquinas. Estos sistemas de transmisión son perfectos para transferir potencia y movimiento entre ejes mediante correas o cadenas.
💡 ¡Dato interesante! Este sistema lo puedes ver en la bicicleta que usas a diario, donde los pedales conectan con la rueda trasera mediante un sistema similar.
2
of 4

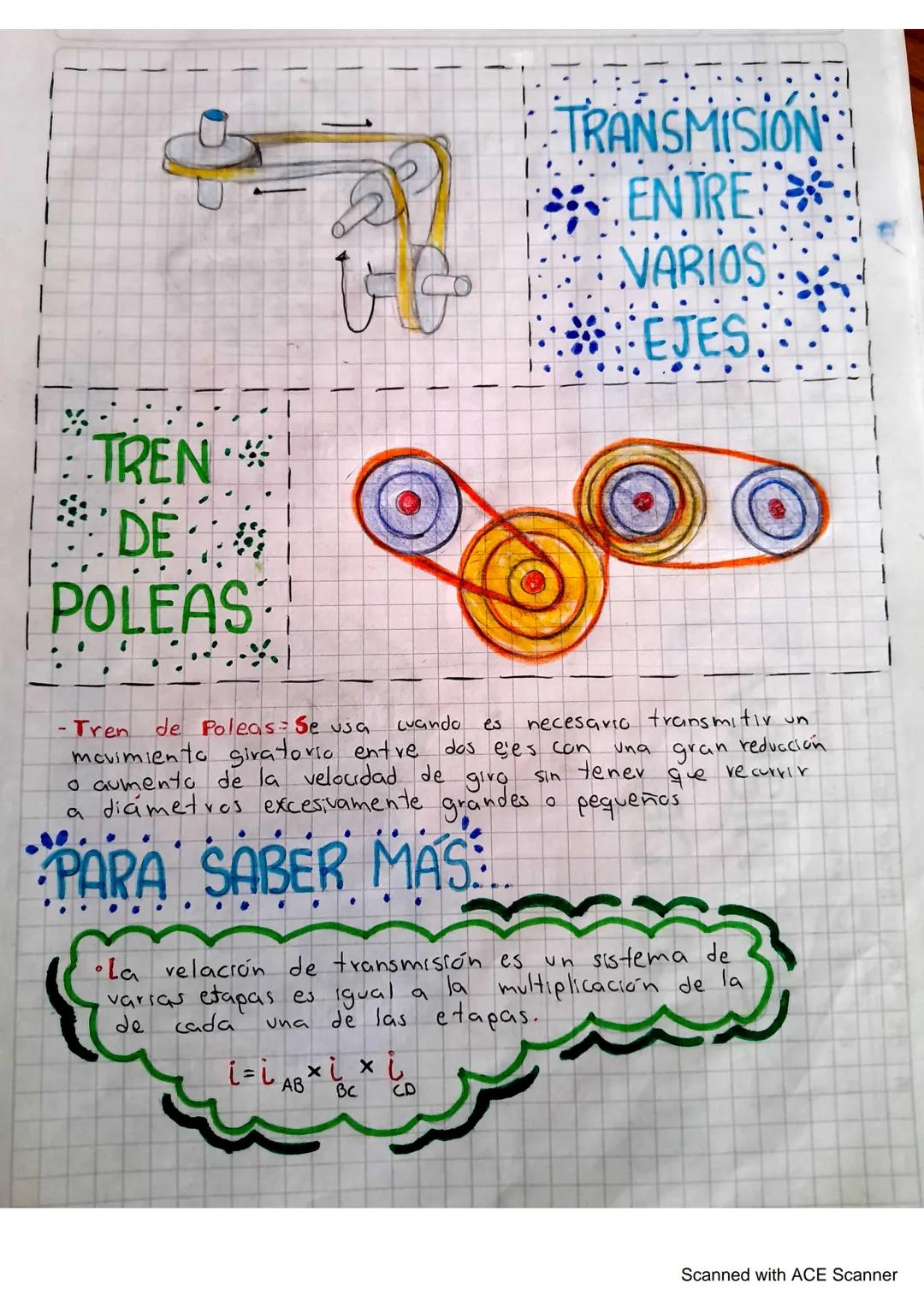

Tren de Poleas
¿Necesitas aumentar muchísimo la velocidad o reducirla drásticamente? El tren de poleas es la solución. Este sistema transmite movimiento giratorio entre varios ejes, creando grandes cambios en la velocidad sin necesidad de usar poleas extremadamente grandes o pequeñas.
La magia del tren de poleas está en que conecta varias etapas de transmisión en serie. Cada etapa puede multiplicar o reducir la velocidad, y cuando las conectas todas, ¡el efecto se multiplica!
La relación de transmisión total del sistema es igual a la multiplicación de las relaciones de cada etapa individual. Esto se representa con la fórmula: , donde cada valor representa la relación de transmisión entre dos ejes consecutivos.
🔍 Recuerda: Los trenes de poleas son súper útiles en máquinas donde necesitas mucha precisión en el control de la velocidad, como relojes mecánicos o ciertos tipos de herramientas.
3
of 4

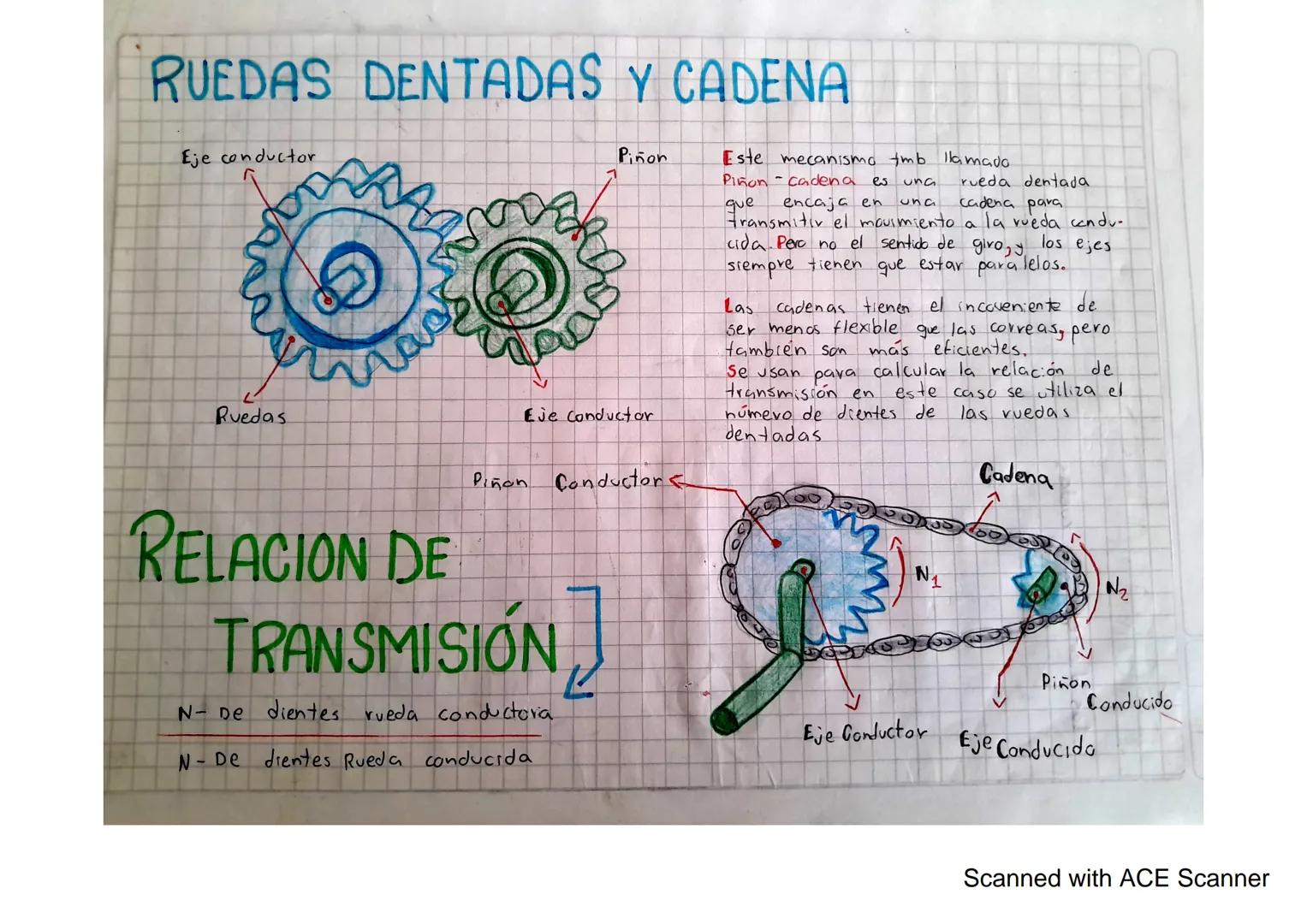

Ruedas Dentadas y Cadena
El sistema de ruedas dentadas y cadena (también llamado piñón-cadena) utiliza ruedas con dientes que encajan perfectamente en una cadena para transmitir movimiento. A diferencia de las poleas con correa, este sistema no cambia el sentido de giro y requiere que los ejes estén paralelos.
Este mecanismo consta de un piñón conductor conectado al eje motriz y un piñón conducido que recibe el movimiento a través de la cadena. Aunque las cadenas son menos flexibles que las correas, ofrecen mayor eficiencia en la transmisión de fuerza.
Para calcular la relación de transmisión en este sistema, usamos el número de dientes de las ruedas dentadas. La fórmula es simple: dividimos el número de dientes de la rueda conductora entre el número de dientes de la rueda conducida.
🚲 Ejemplo cotidiano: ¡Tu bicicleta usa exactamente este sistema! La cadena conecta los pedales con la rueda trasera, permitiéndote avanzar con cada pedaleo.
4
of 4

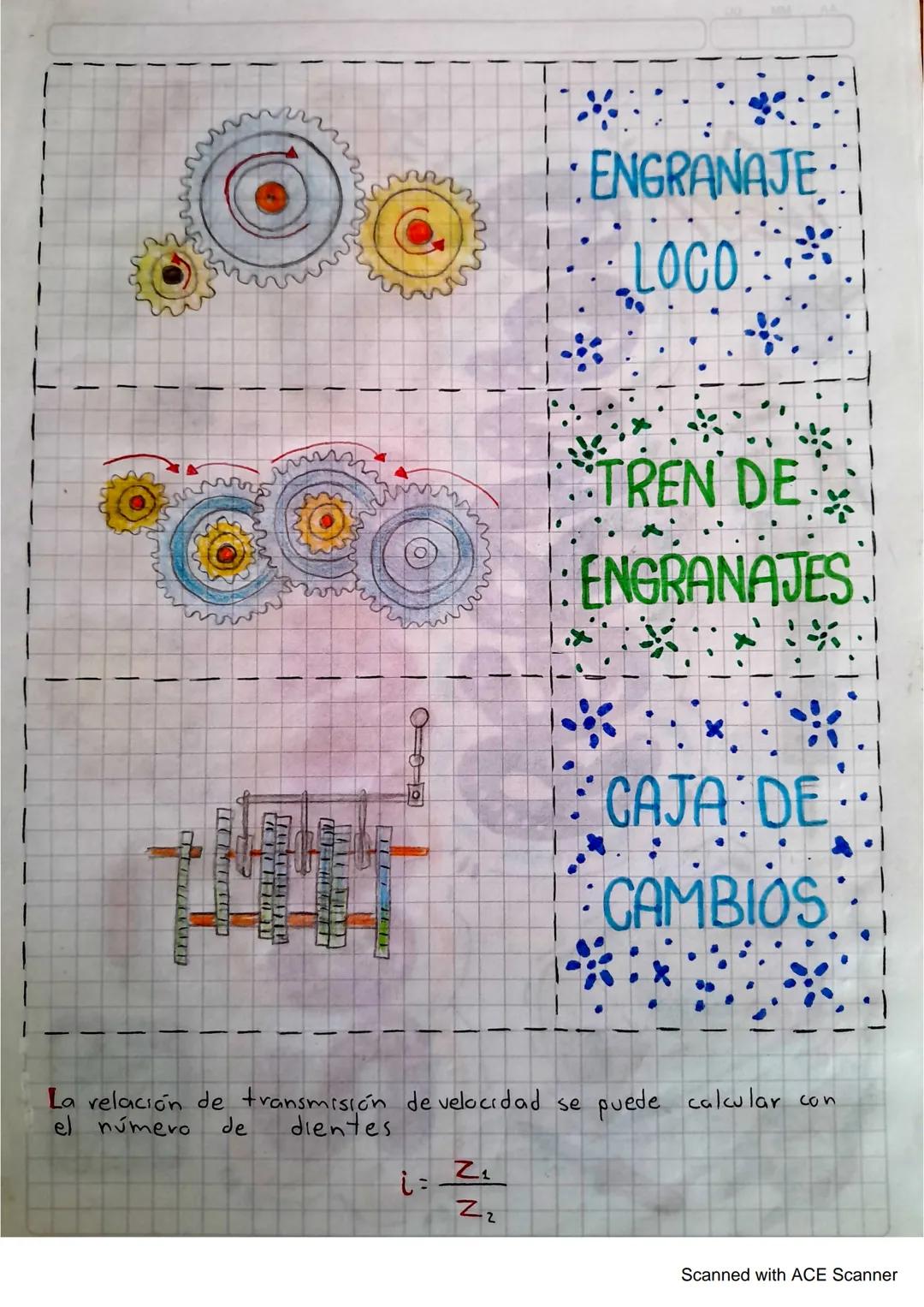

Engranajes y Cajas de Cambios
Los engranajes son uno de los mecanismos más potentes para la transmisión de movimiento. Funcionan mediante el contacto directo entre ruedas dentadas, lo que permite una transmisión de potencia muy eficiente.
Cuando varios engranajes se conectan en serie, forman un tren de engranajes. Este sistema es el corazón de las cajas de cambios que encontramos en muchos vehículos y máquinas industriales.
La relación de transmisión de velocidad en los engranajes se calcula fácilmente usando el número de dientes. La fórmula es: , donde Z₁ es el número de dientes del engranaje conductor y Z₂ el número de dientes del engranaje conducido.
🔧 Consejo práctico: Cuando veas un carro cambiando de velocidades, piensa en que dentro hay un tren de engranajes trabajando para darte la potencia y velocidad que necesitas en cada momento.
