Introducción al Circuito Eléctrico: Componentes y Símbolos
S
Sol Caro
@solcaro
1 / 4

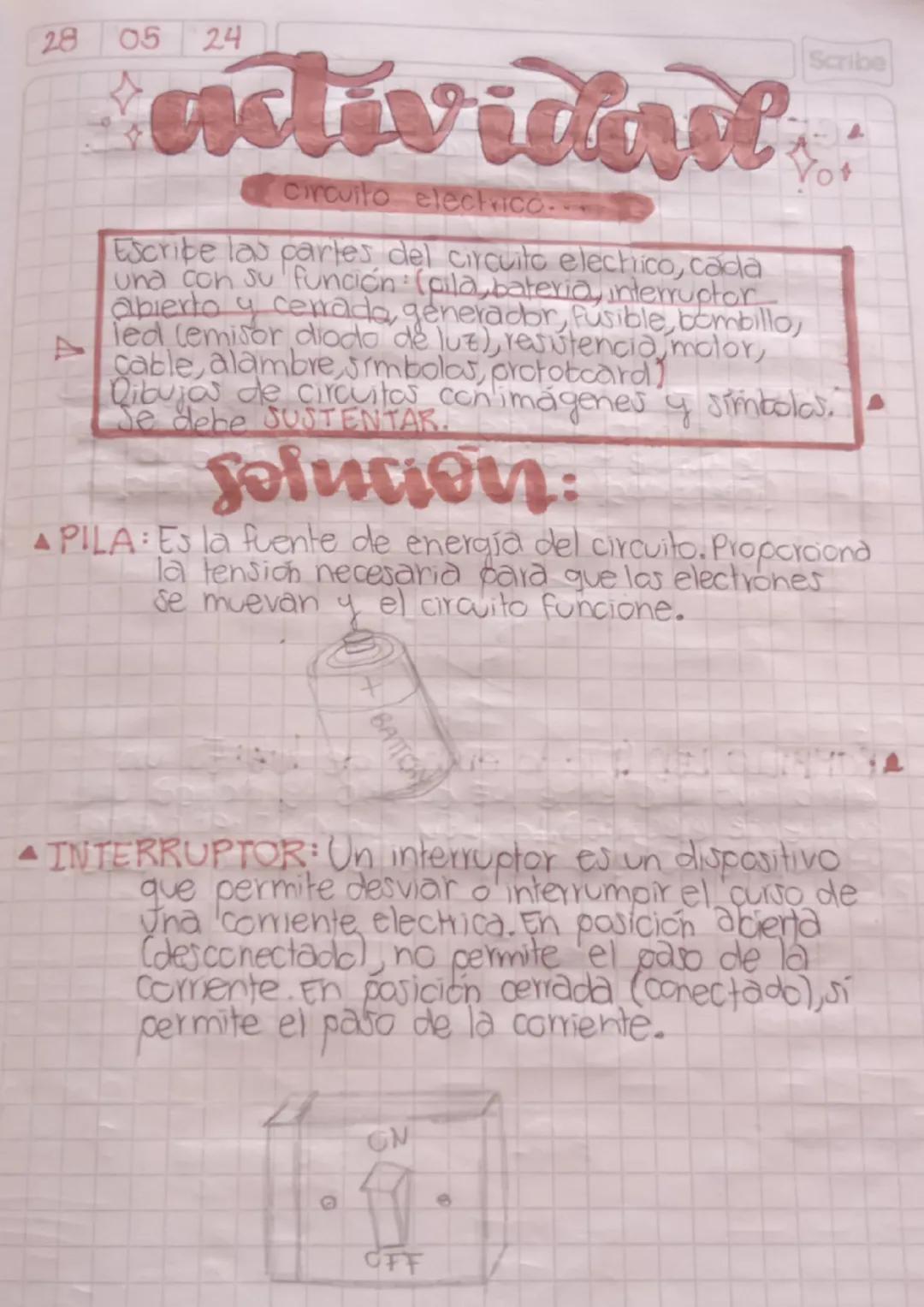

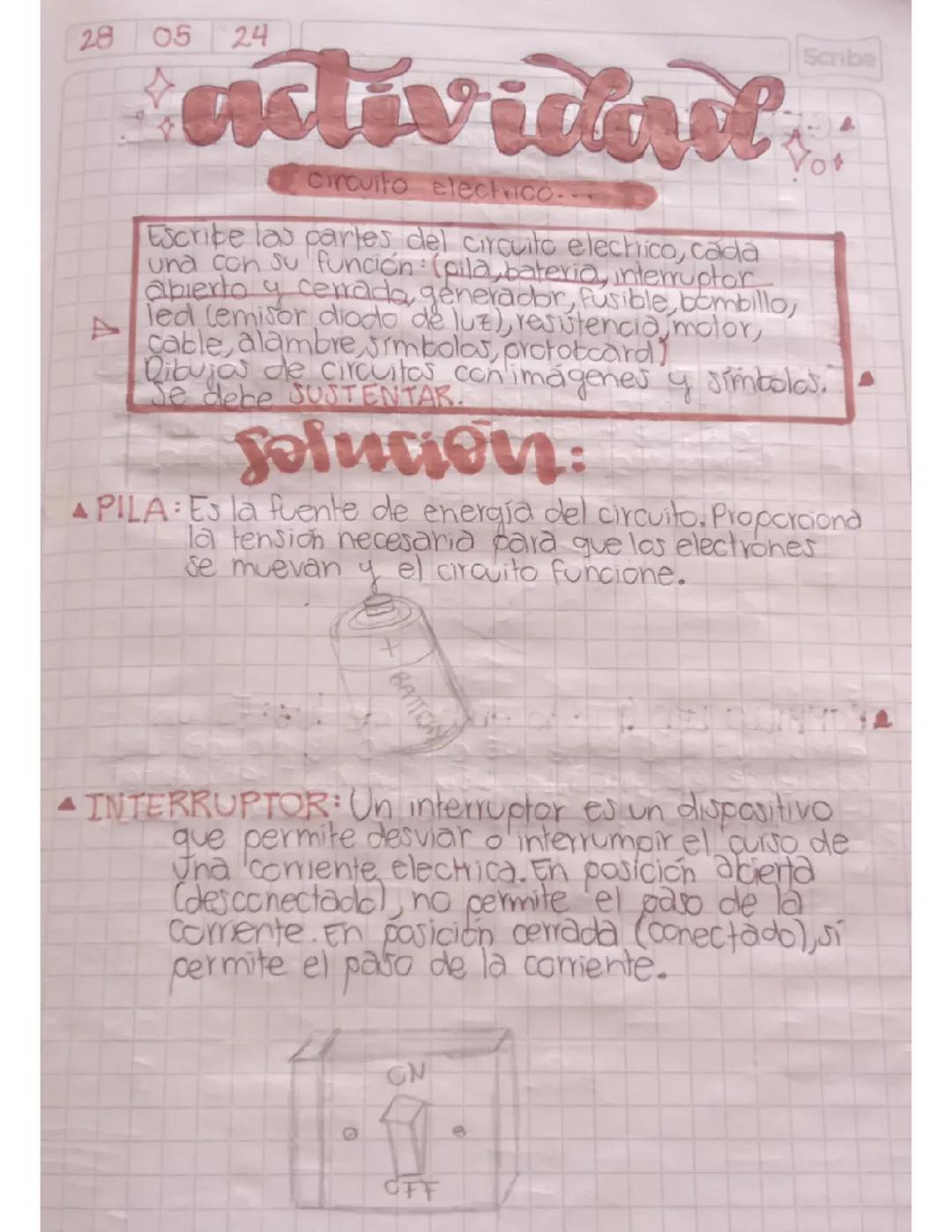

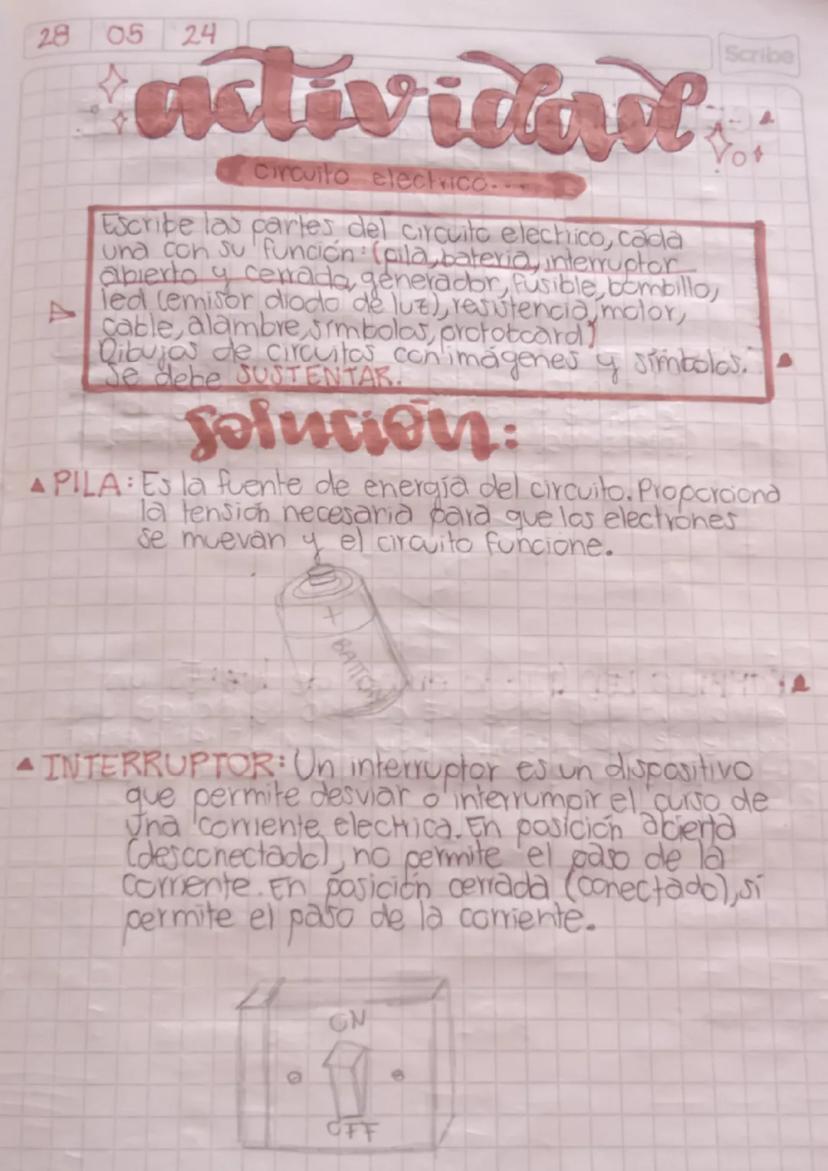

Fuentes de energía e interruptores
La pila es como el corazón de cualquier circuito eléctrico. Sin ella, no habría energía para que los electrones se muevan y hagan funcionar tus dispositivos. Es básicamente lo que "empuja" la electricidad por todo el circuito.
El interruptor es tu control remoto del circuito eléctrico. Cuando está cerrado (ON), permite que la corriente fluya libremente. Cuando está abierto (OFF), corta completamente el paso de la electricidad.

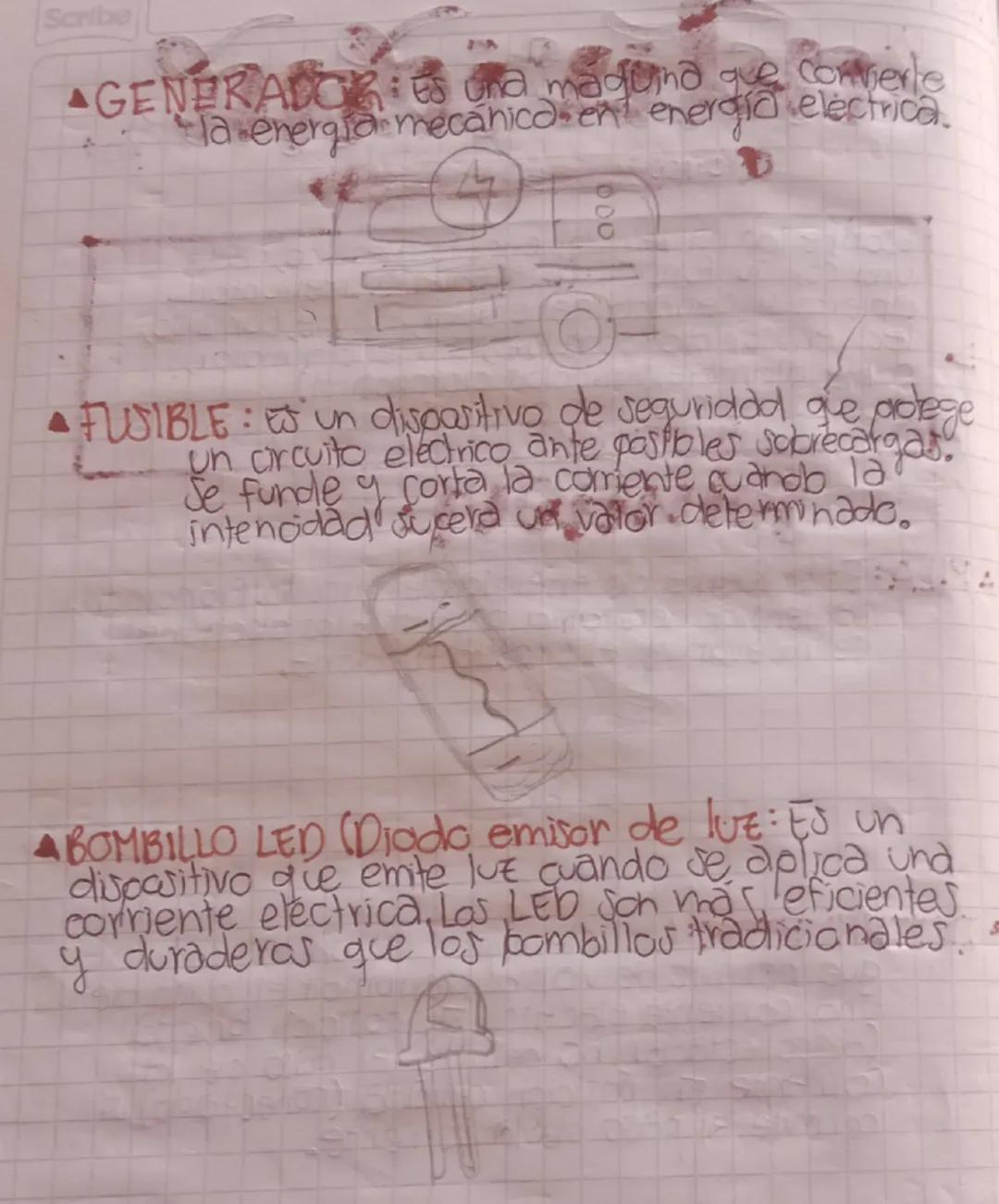

Los generadores son máquinas increíbles que transforman movimiento en electricidad. Piensa en las turbinas de viento o las plantas hidroeléctricas: convierten energía mecánica en la energía eléctrica que llega a tu casa.
💡 Dato curioso: Tu bicicleta con dinamo es un pequeño generador que convierte el movimiento de las ruedas en luz para el faro.
Dispositivos de protección e iluminación
El fusible es como un guardaespaldas para tu circuito eléctrico. Si pasa demasiada corriente y puede dañar algo, el fusible se "sacrifica" fundiéndose para proteger el resto del circuito.
Los bombillos LED han revolucionado la iluminación. Estos diodos emisores de luz son mucho más eficientes que las bombillas tradicionales y duran años sin quemarse. Por eso los encuentras en casi todos los dispositivos modernos.
La diferencia principal entre un LED y un bombillo común es que el LED convierte casi toda la energía en luz, mientras que el bombillo tradicional desperdicia mucha energía como calor.
🔥 Consejo: Los LEDs son perfectos para proyectos escolares porque consumen poca energía y no se calientan.

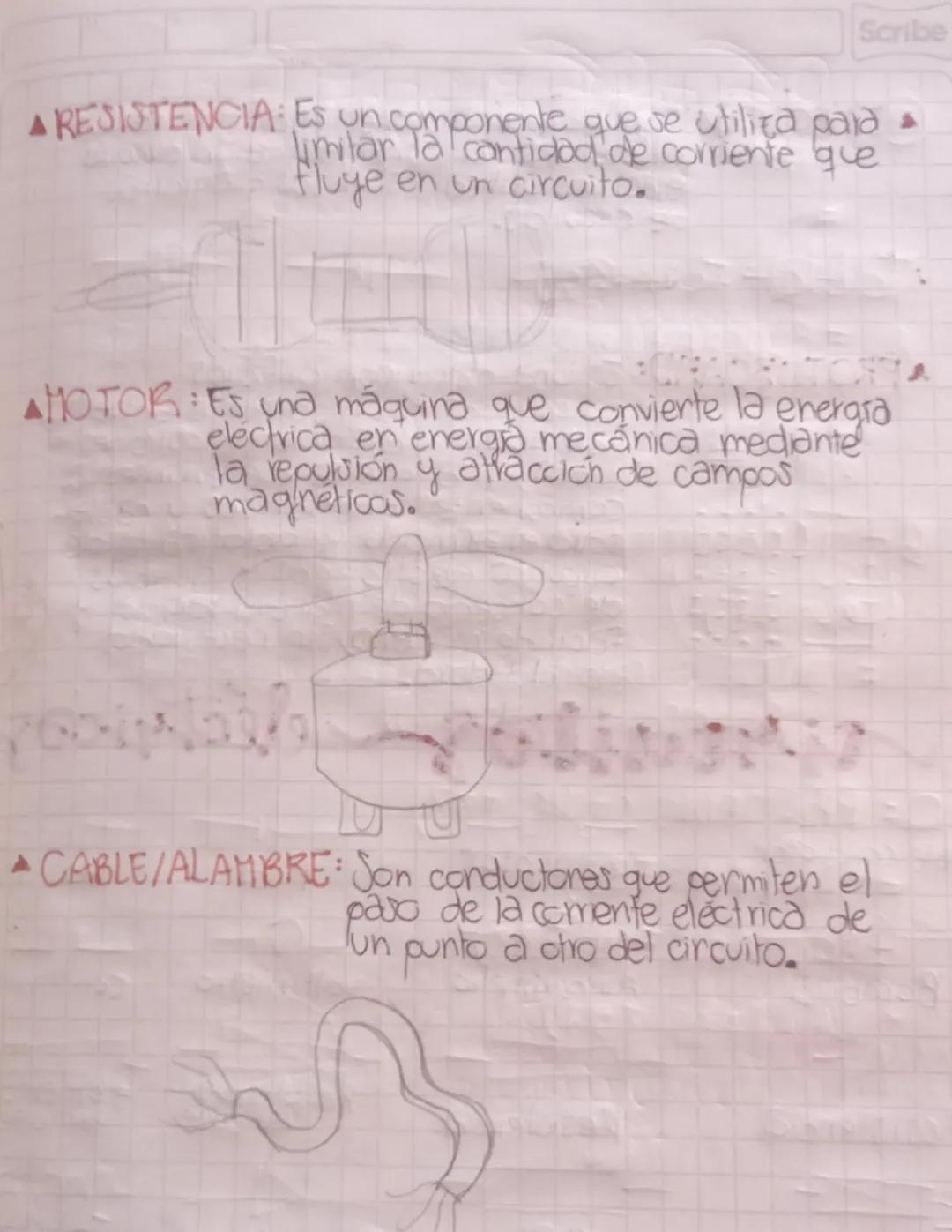

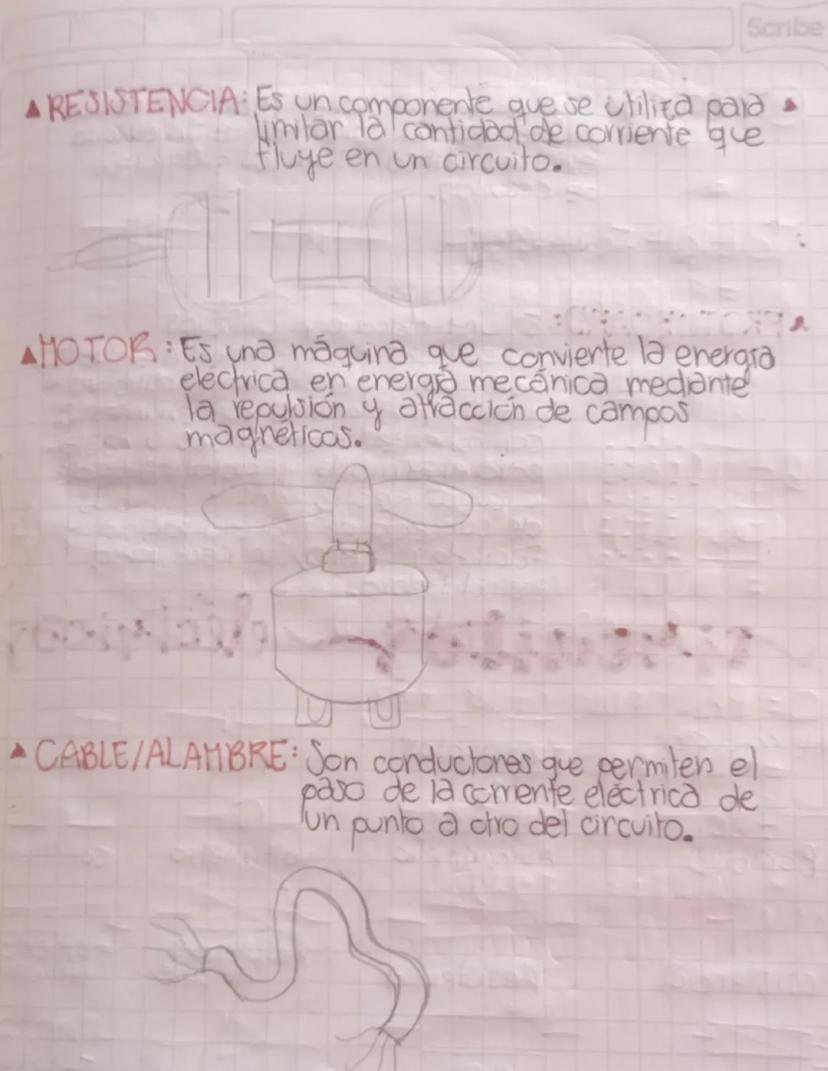

Componentes de control y conducción
La resistencia actúa como un "freno" para la corriente eléctrica. Controla cuánta electricidad puede pasar por una parte específica del circuito, evitando que se dañen los componentes delicados.
Los motores hacen exactamente lo contrario que los generadores: convierten electricidad en movimiento. Los encuentras en ventiladores, licuadoras, y hasta en los motores de vibración de tu celular.
Los cables y alambres son las "carreteras" por donde viaja la electricidad. Están hechos de materiales conductores como el cobre, que permite que los electrones se muevan fácilmente de un lugar a otro.
⚡ Importante: Sin cables conductores, sería imposible llevar la electricidad desde la fuente hasta donde la necesitas.

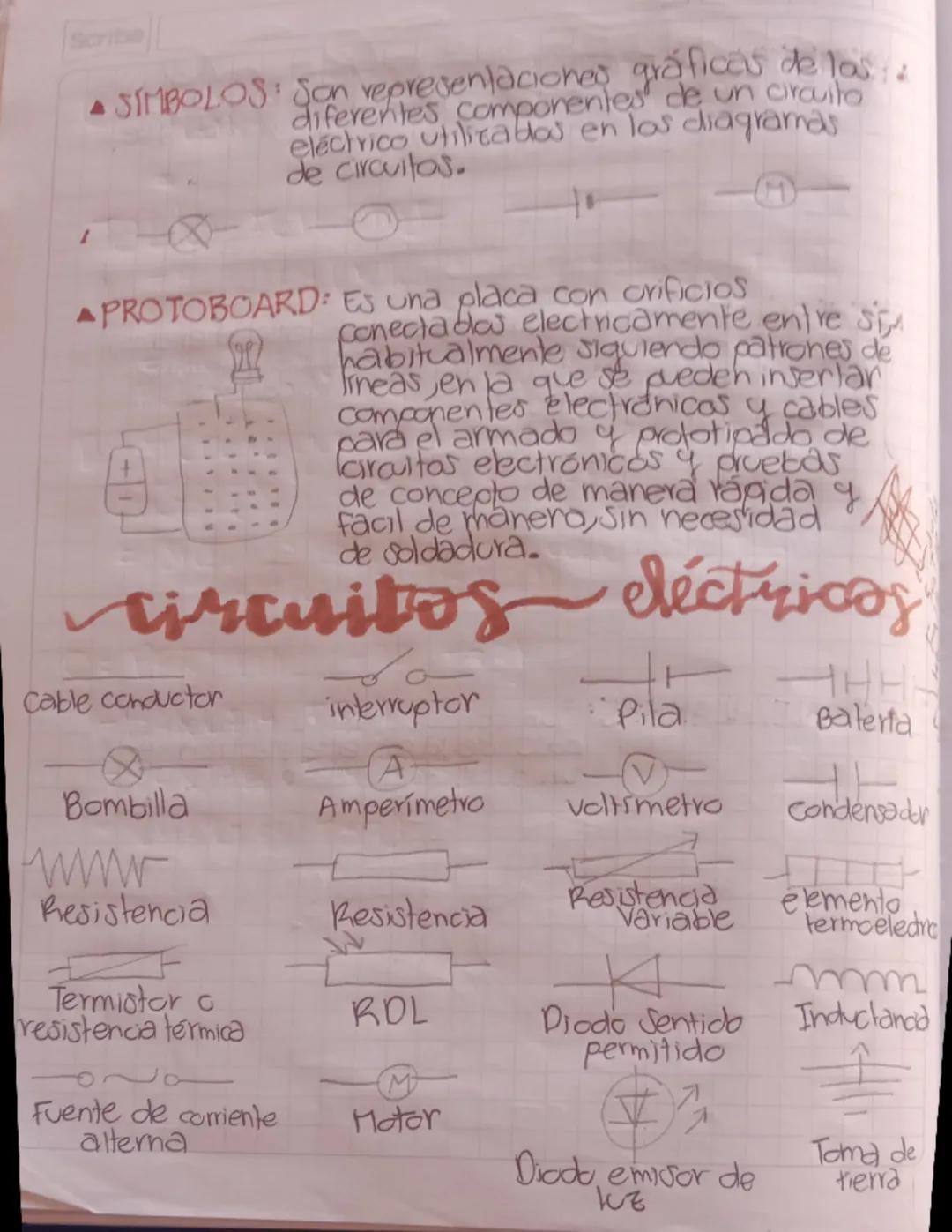

Símbolos y herramientas de trabajo
Los símbolos eléctricos son como un idioma universal para los circuitos. Cada componente tiene su propio símbolo, lo que permite que cualquier persona en el mundo pueda entender un diagrama eléctrico sin importar el idioma que hable.
El protoboard es tu mejor amigo para experimentar con circuitos. Es una placa con huecos conectados que te permite armar circuitos rápidamente sin necesidad de soldar nada. Perfecto para hacer pruebas y proyectos escolares.
Conocer estos símbolos te permitirá leer diagramas de circuitos como si fuera un mapa. Desde resistencias (líneas zigzag) hasta motores (círculos con M), cada símbolo cuenta una historia sobre cómo funciona el circuito.
🛠️ Tip de experto: Practica dibujando los símbolos hasta que los memorices - te será súper útil en los exámenes y proyectos.
