Funciones y Gráficas Trigonométricas para Grado 10

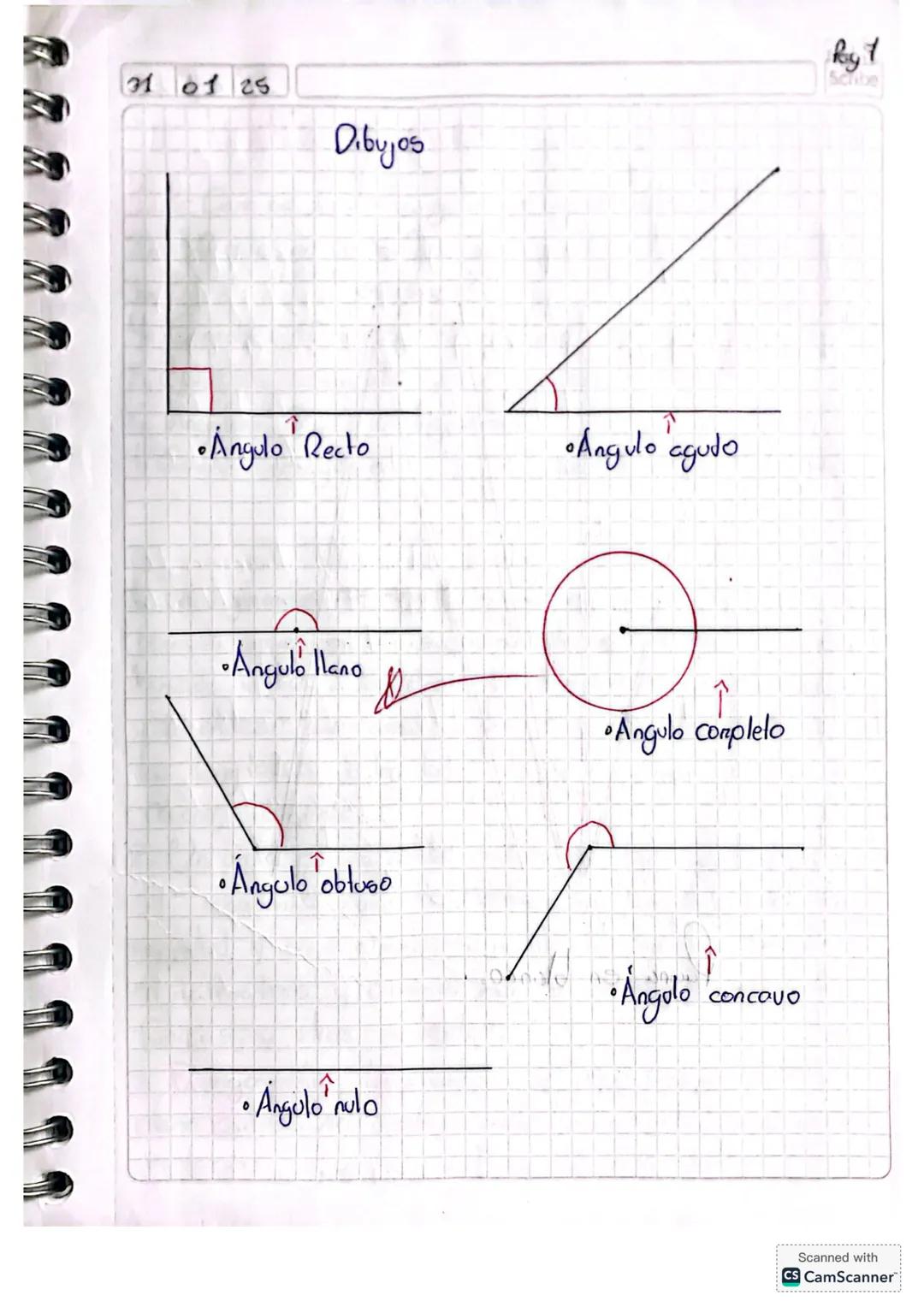

Tipos de Ángulos

Los ángulos son figuras geométricas formadas por dos líneas que se encuentran en un punto. En trigonometría clasificamos los ángulos según su medida:

• Ángulo recto: mide exactamente 90°
• Ángulo agudo: mide menos de 90°
• Ángulo llano: mide 180°
• Ángulo obtuso: mide más de 90° pero menos de 180°
• Ángulo nulo: mide 0°
• Ángulo completo: mide 360°
• Ángulo cóncavo: mide más de 180° pero menos de 360°

💡 ¡Recuerda! La clasificación de los ángulos es importante para reconocer rápidamente sus propiedades básicas, lo que te ayudará a resolver problemas más complejos.

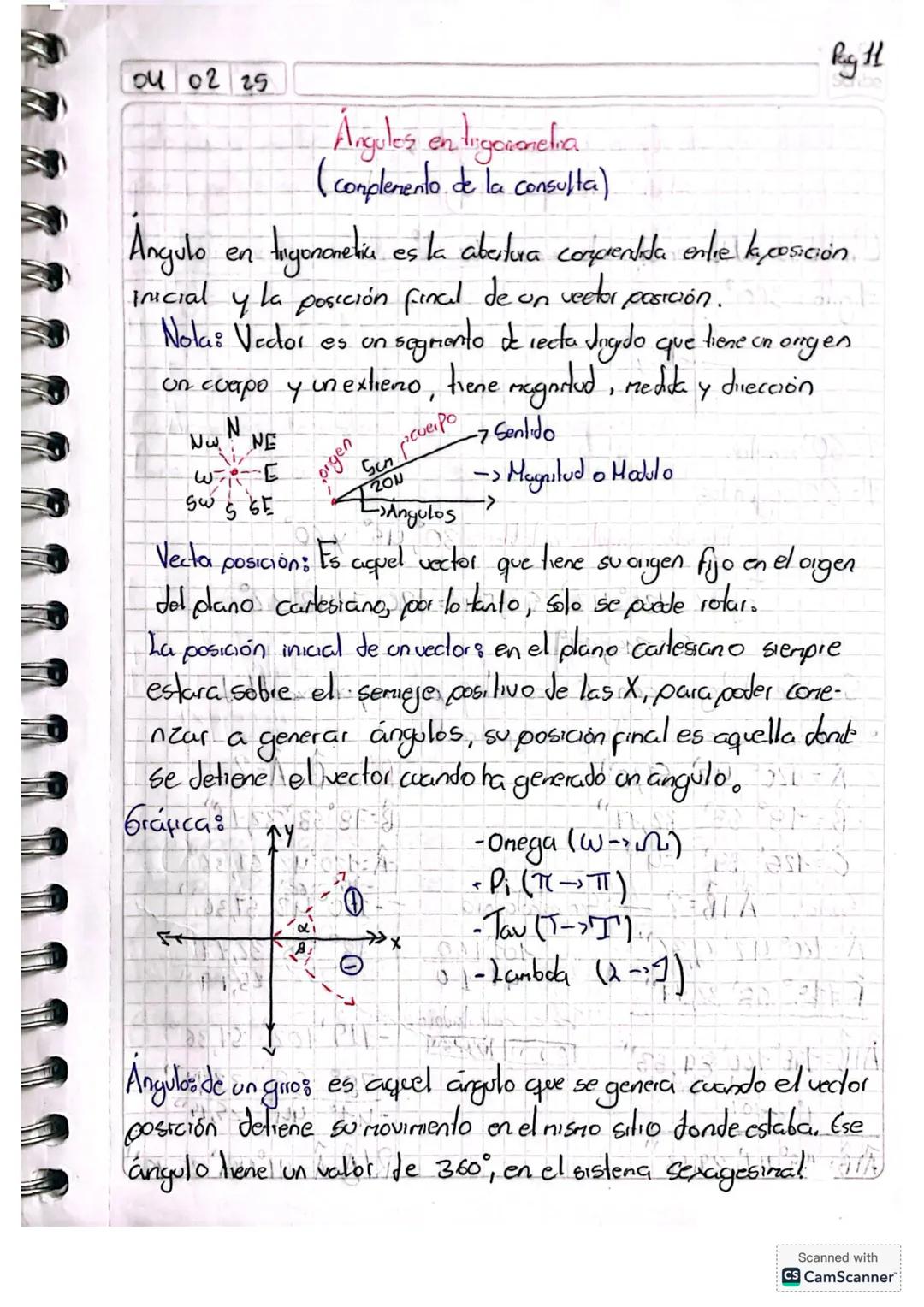

Ángulos en Trigonometría

En trigonometría, un ángulo es la abertura entre la posición inicial y final de un vector posición. El vector posición tiene su origen fijo en el origen del plano cartesiano y solo puede rotar.

Un vector tiene tres características importantes:

• Magnitud o módulo: longitud del vector
• Dirección: hacia dónde apunta
• Sentido: orientación específica dentro de esa dirección

La posición inicial del vector siempre está sobre el semieje positivo de las X (eje horizontal). Cuando el vector gira y vuelve exactamente al mismo lugar, completa un giro de 360° en el sistema sexagesimal.

🔄 Es como las manecillas de un reloj: empiezan desde una posición inicial y giran para formar diferentes ángulos. ¡Así funciona la trigonometría en el plano cartesiano!

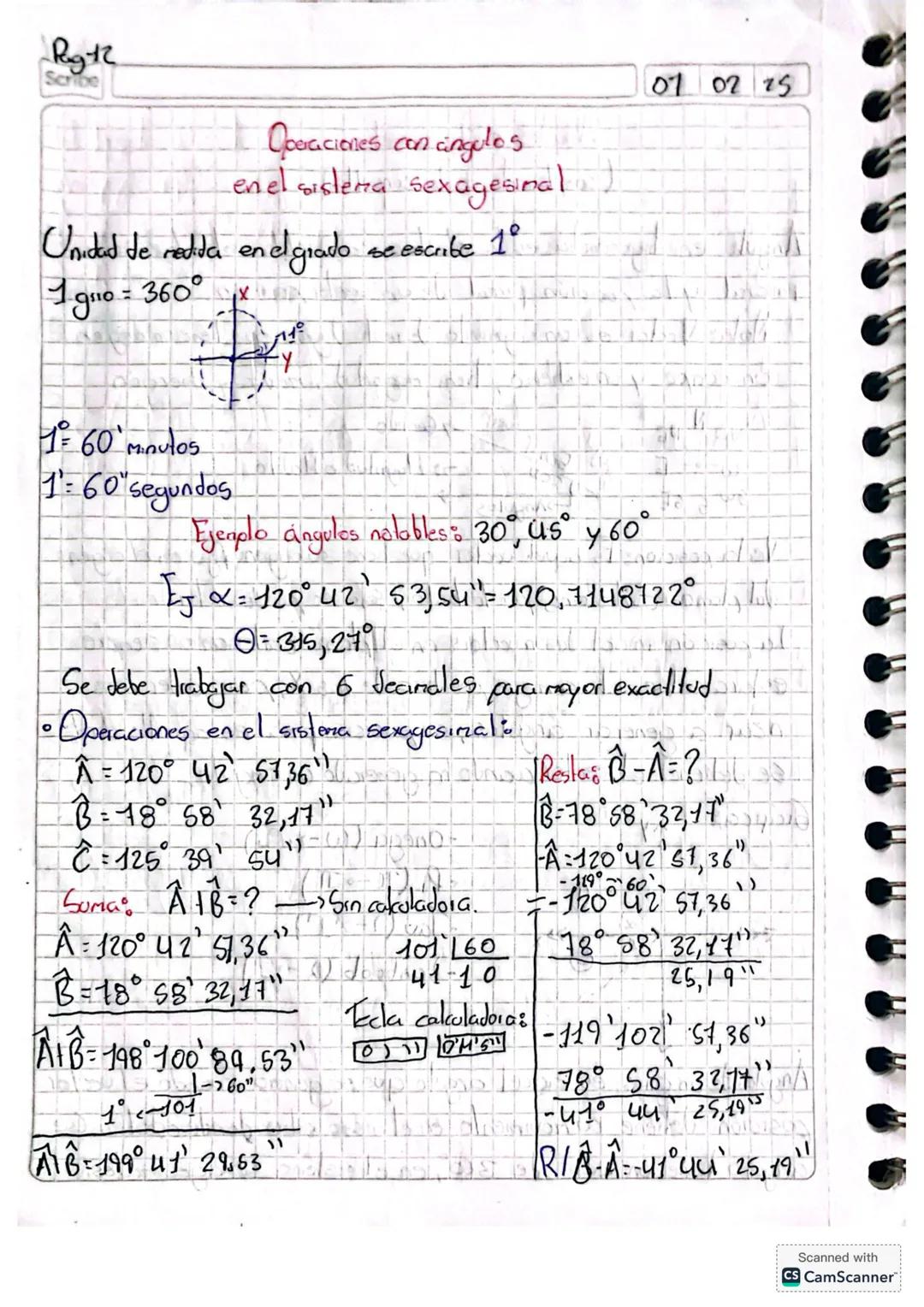

Operaciones con Ángulos en Sistema Sexagesimal

El sistema sexagesimal divide los ángulos en grados (°), minutos (') y segundos ("). Las equivalencias básicas son:

• 1 giro = 360°
• 1° = 60 minutos
• 1' = 60 segundos

Para realizar sumas en sistema sexagesimal:

1. Suma por separado grados, minutos y segundos
2. Si los segundos suman 60 o más, convierte a minutos
3. Si los minutos suman 60 o más, convierte a grados

Ejemplo de suma: 120° 42' 57,36" + 18° 58' 32,17" = 198° 100' 89,53" = 199° 41' 29,53"

Para realizar restas:

1. Si no puedes restar directamente, "pide prestado" de la unidad superior
2. Resta por separado grados, minutos y segundos

🧮 Trabaja con 6 decimales para mayor exactitud en tus cálculos. ¡Esto te dará resultados más precisos en tus problemas!

Aplicaciones de Ángulos

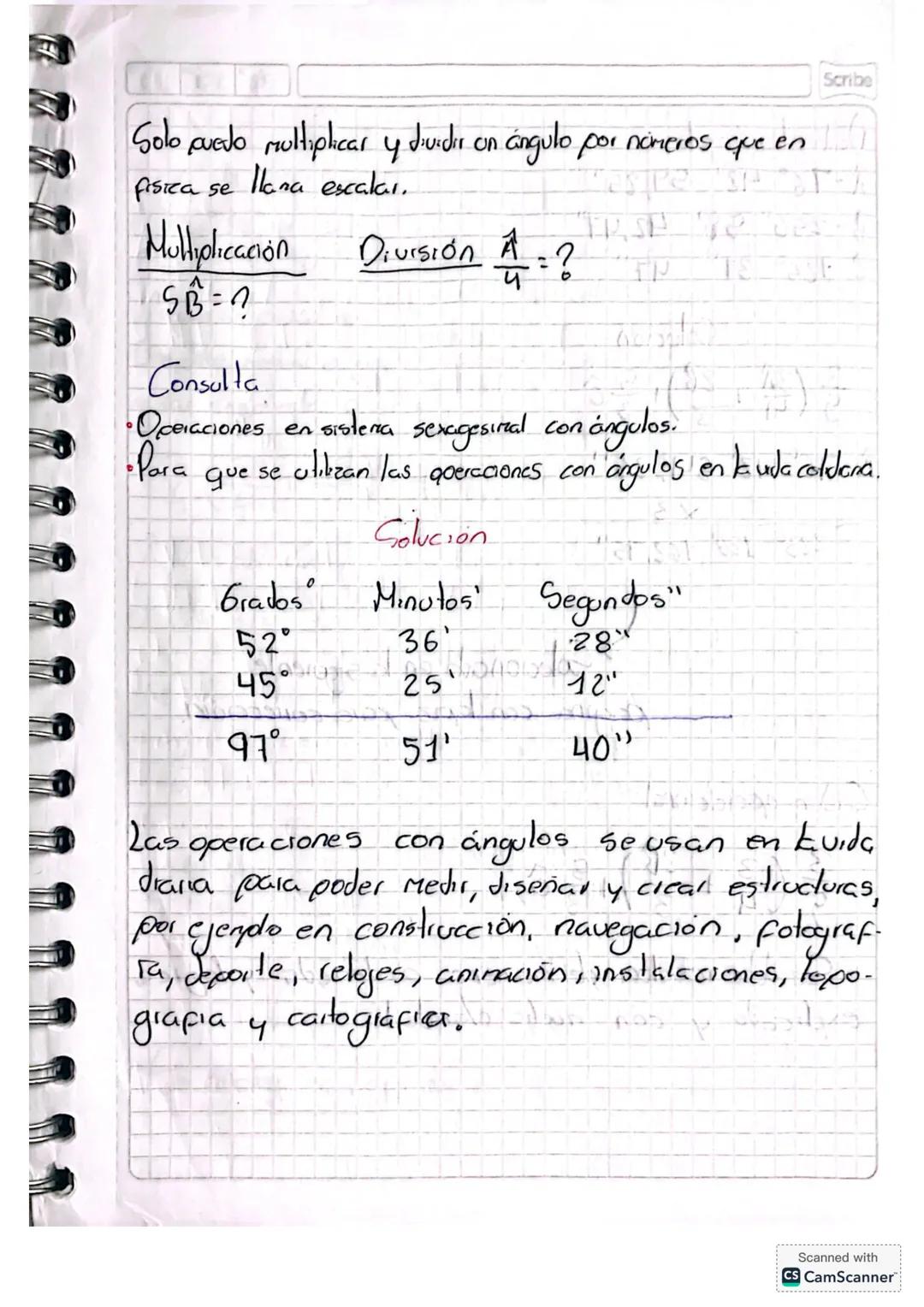

Para multiplicar un ángulo, multiplicas cada componente (grados, minutos y segundos) por el escalar, realizando los ajustes necesarios cuando superas 60 segundos o 60 minutos.

Para dividir un ángulo, divides cada componente entre el escalar, con los ajustes correspondientes.

Los ángulos tienen aplicaciones prácticas importantes:

• En construcción: para asegurar la estabilidad de estructuras
• En navegación: para determinar rutas
• En fotografía: para controlar la perspectiva
• En deportes: para calcular trayectorias
• En topografía: para medir terrenos
• En cartografía: para crear mapas precisos

🏗️ ¡Los ángulos están por todas partes! Cada vez que ves un edificio, un puente o usas tu teléfono para navegar, hay mediciones de ángulos trabajando detrás de escena.

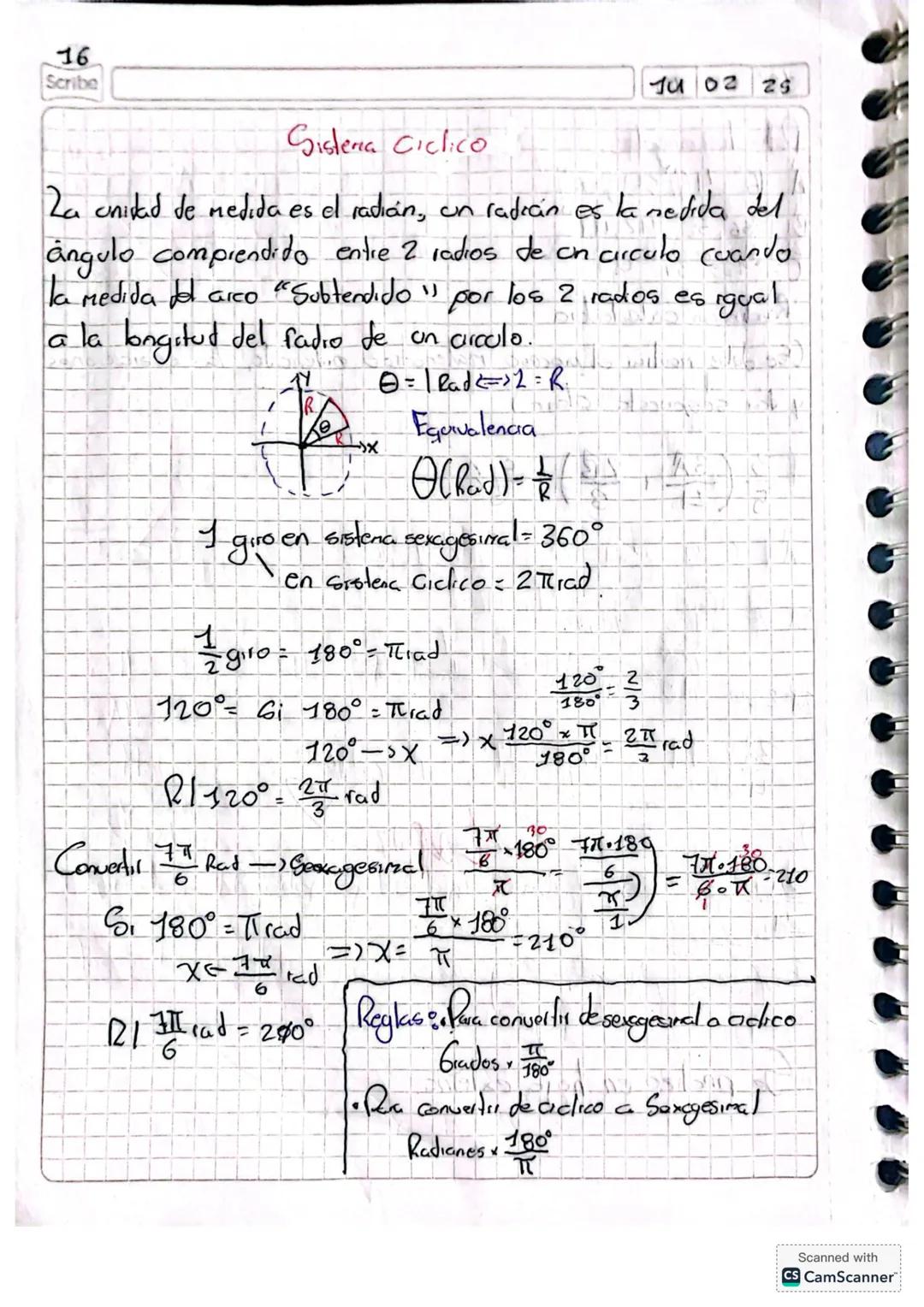

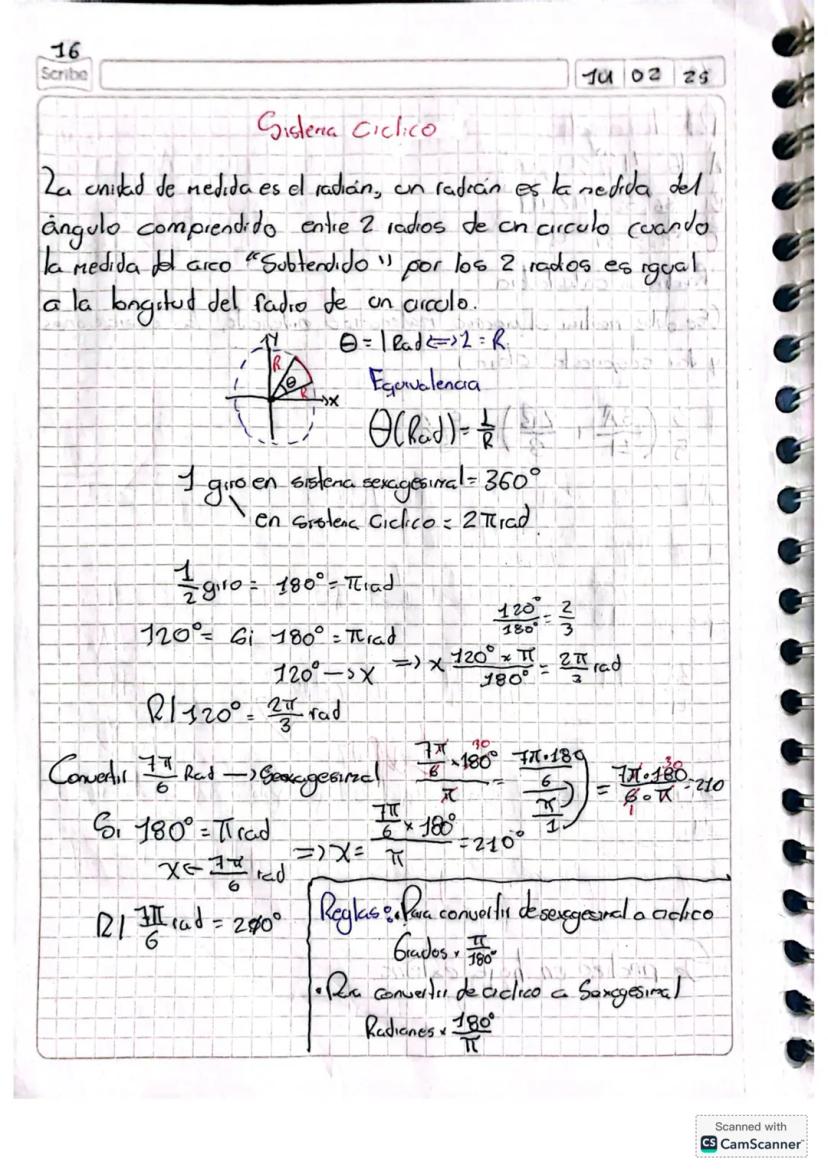

Sistema Cíclico

En el sistema cíclico, la unidad de medida es el radián (rad). Un radián es el ángulo formado cuando la longitud del arco es igual al radio del círculo.

La relación fundamental es: θ (rad) = l/R (donde l es la longitud del arco y R es el radio)

Equivalencias importantes:

• 1 giro completo = 360° = 2π rad
• Medio giro = 180° = π rad

Para convertir de sexagesimal a cíclico:

• Multiplica los grados por π/180°

Para convertir de cíclico a sexagesimal:

• Multiplica los radianes por 180°/π

Ejemplos:

• 120° = 120° × π/180° = 2π/3 rad
• 7π/6 rad = 7π/6 × 180°/π = 210°

🔄 Los radianes son muy útiles en cálculos avanzados porque simplifican muchas fórmulas. ¡Cuanto antes te acostumbres a pensar en radianes, más fácil será la trigonometría para ti!

Razones Trigonométricas

Las razones trigonométricas son relaciones entre los lados de un triángulo rectángulo. Las seis razones fundamentales son:

• Seno (sen θ)
• Coseno (cos θ)
• Tangente (tan θ)
• Cotangente (cot θ) = 1/tan θ
• Secante (sec θ) = 1/cos θ
• Cosecante (csc θ) = 1/sen θ

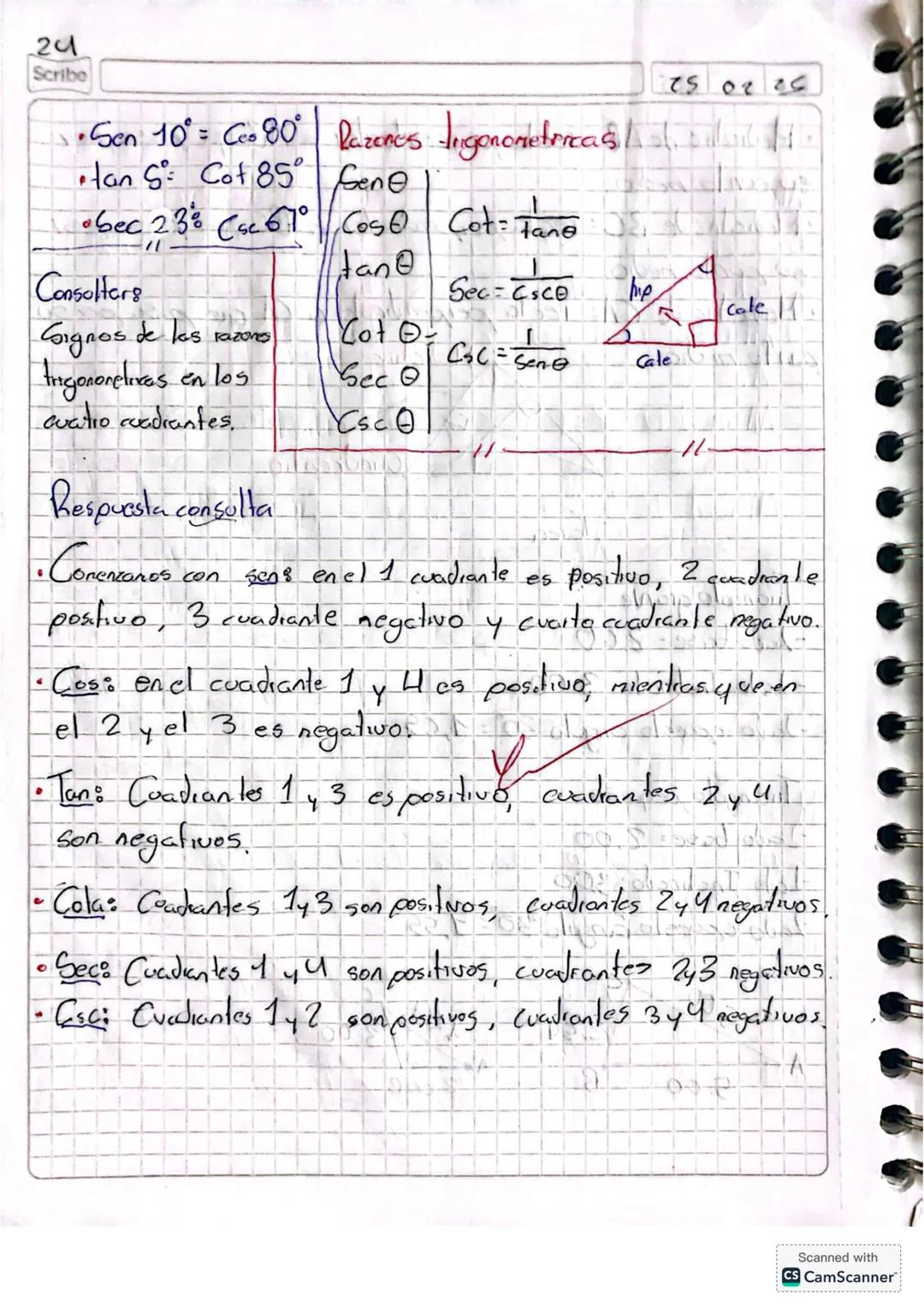

El signo de las razones varía según el cuadrante:

• Primer cuadrante: todas son positivas
• Segundo cuadrante: solo seno y cosecante son positivas
• Tercer cuadrante: solo tangente y cotangente son positivas
• Cuarto cuadrante: solo coseno y secante son positivas

🔺 Una forma fácil de recordar los signos es con la frase "All Students Take Calculus" (ASTC): en el primer cuadrante All (todas) son positivas, en el segundo Solo Seno, en el tercero Solo Tangente y en el cuarto Solo Coseno.

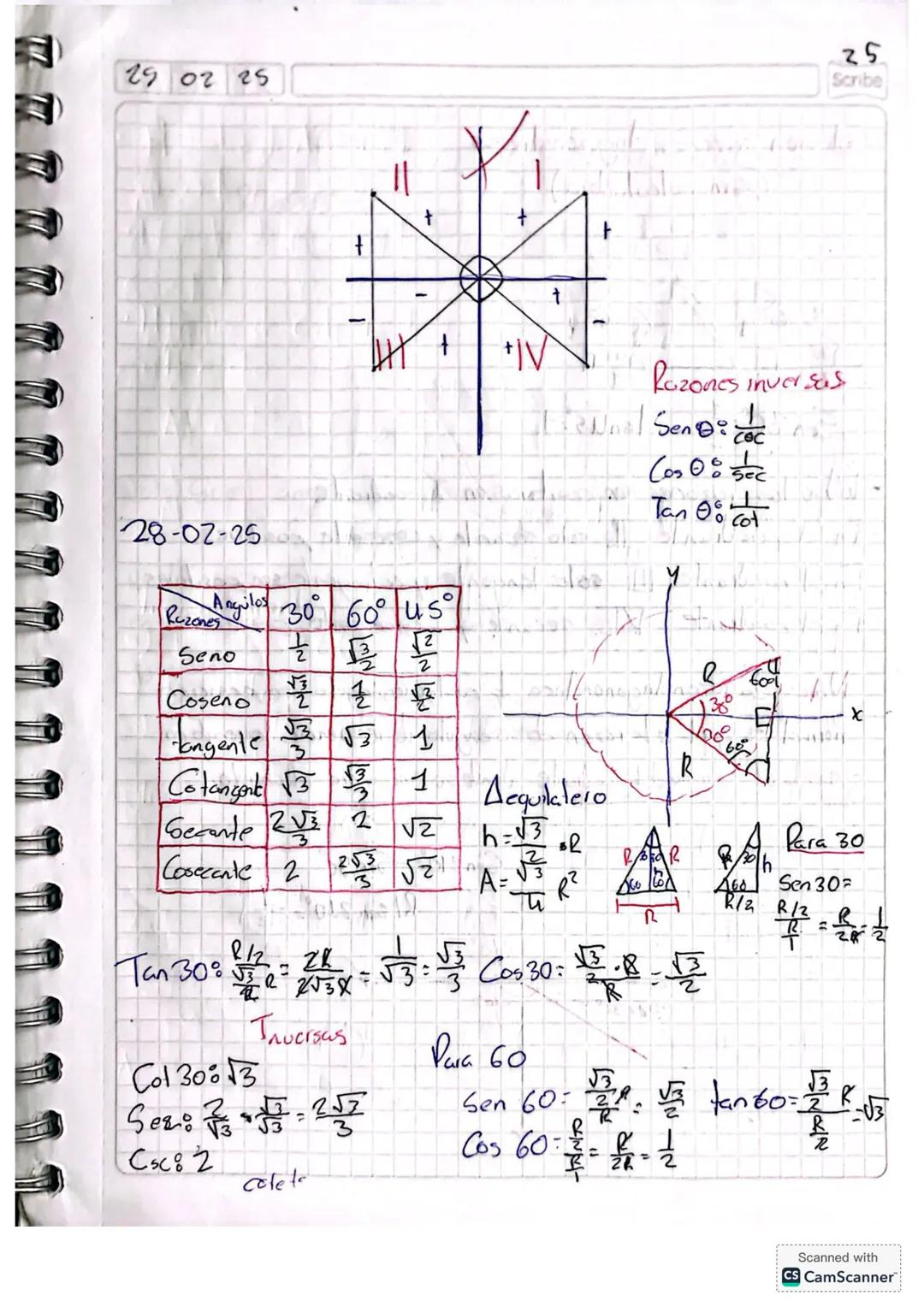

Ángulos Notables: 30°, 45° y 60°

Los valores exactos para los ángulos de 30°, 45° y 60° son fundamentales en trigonometría:

Para 30°:

• sen 30° = 1/2
• cos 30° = √3/2
• tan 30° = 1/√3
• cot 30° = √3
• sec 30° = 2/√3
• csc 30° = 2

Para 45°:

• sen 45° = cos 45° = 1/√2
• tan 45° = 1
• cot 45° = 1
• sec 45° = csc 45° = √2

Para 60°:

• sen 60° = √3/2
• cos 60° = 1/2
• tan 60° = √3
• cot 60° = 1/√3
• sec 60° = 2
• csc 60° = 2/√3

📐 Memorizar estos valores te ahorrará mucho tiempo en exámenes y te permitirá resolver problemas más rápidamente sin necesidad de calculadora.

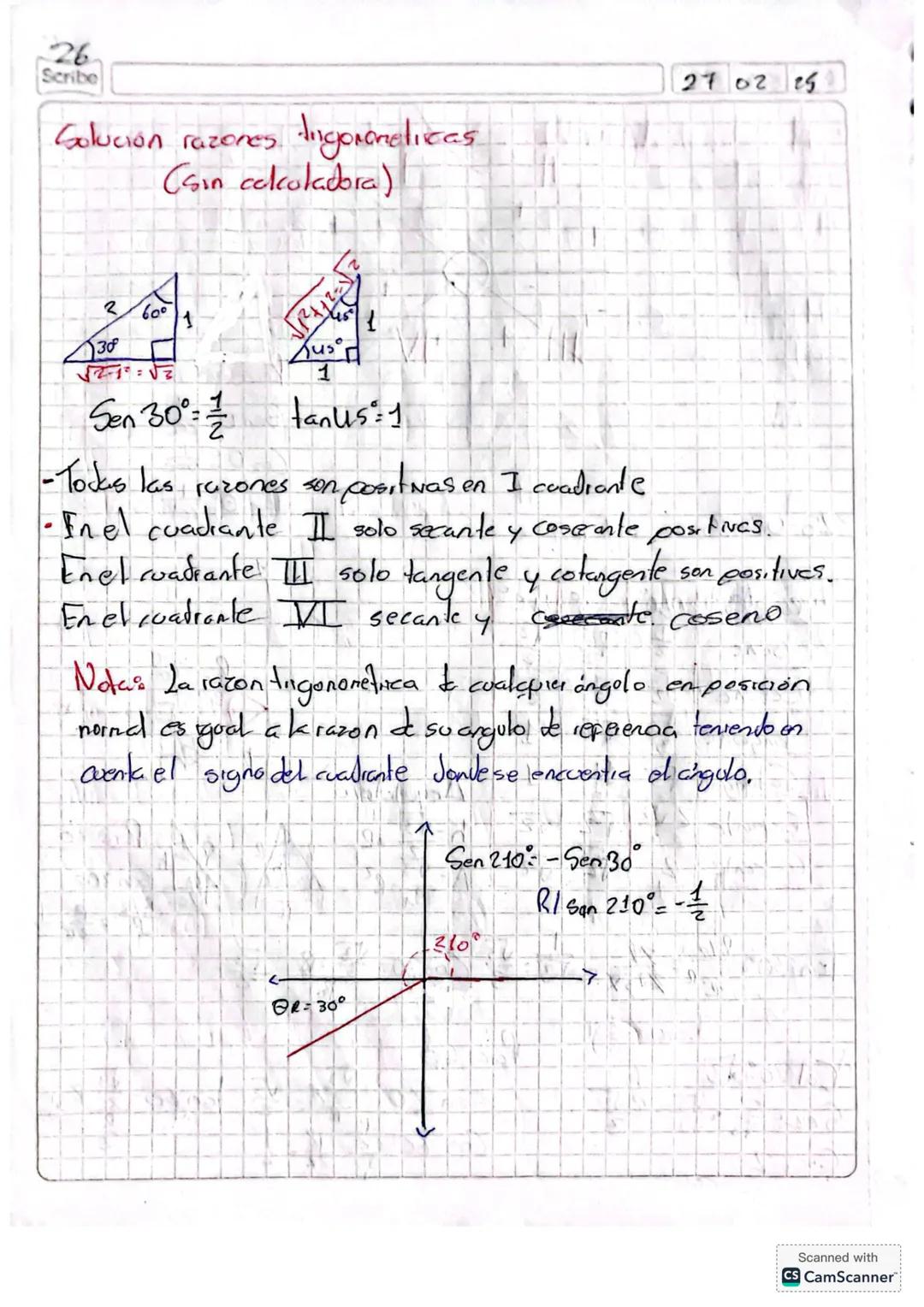

Razones Trigonométricas sin Calculadora

Para calcular razones trigonométricas sin calculadora, necesitamos entender el concepto de ángulo de referencia. El ángulo de referencia es el ángulo agudo que forma el lado terminal con el eje X.

Regla fundamental: La razón trigonométrica de cualquier ángulo en posición normal es igual a la razón de su ángulo de referencia, considerando el signo correspondiente al cuadrante donde se encuentra el ángulo.

Ejemplo: Para calcular sen 210°:

1. Identifica que 210° está en el tercer cuadrante
2. El ángulo de referencia es 30° $210° - 180° = 30°$
3. En el tercer cuadrante, el seno es negativo
4. sen 210° = -sen 30° = -1/2

⚠️ Recuerda que los signos cambian según el cuadrante donde se encuentra el ángulo. Dominar esta técnica te permitirá resolver problemas sin depender de la calculadora.

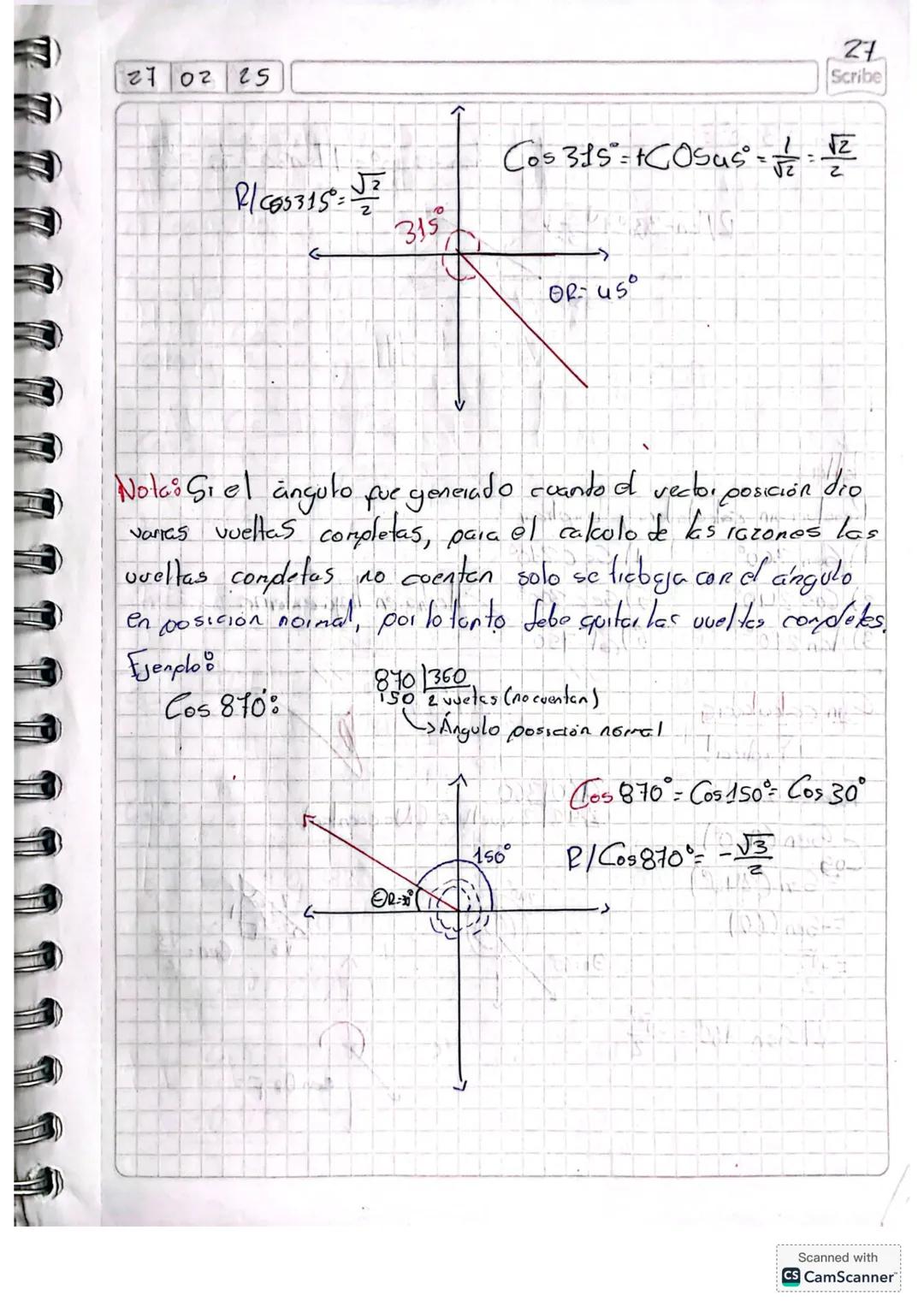

Razones Trigonométricas con Ángulos Compuestos

Cuando trabajamos con ángulos mayores a 360° o negativos, debemos considerar lo siguiente:

1. Las vueltas completas (múltiplos de 360°) no afectan el valor de las razones trigonométricas
2. Solo importa el ángulo en posición normal (residuo al dividir por 360°)

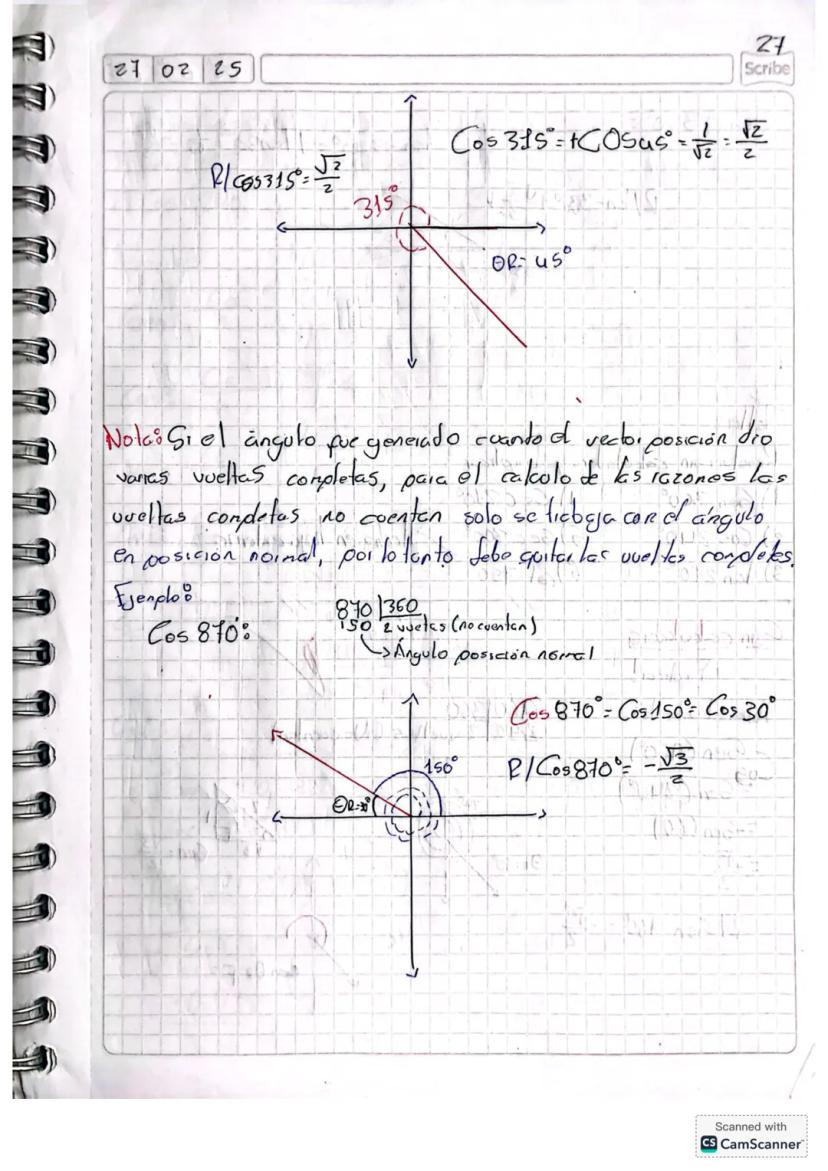

Ejemplo: Para calcular cos 870°

1. Divide 870° entre 360°: 870 ÷ 360 = 2 con residuo 150°
2. Las 2 vueltas completas no cuentan
3. Trabajamos con el ángulo 150°
4. 150° está en el segundo cuadrante, su ángulo de referencia es 30° $180° - 150° = 30°$
5. En el segundo cuadrante, el coseno es negativo
6. cos 870° = cos 150° = -cos 30° = -√3/2

🔄 Piensa en el círculo trigonométrico como un reloj: dar varias vueltas completas no cambia la posición final del puntero, solo importa dónde termina.

Ángulos Negativos y Ejercicios

Los ángulos negativos se miden en sentido horario (contrario al sentido habitual). Para calcular sus razones trigonométricas:

1. Convierte el ángulo negativo a su equivalente positivo (sumando 360°)
2. O trabaja directamente con el ángulo negativo identificando su ángulo de referencia

Ejemplo: Para calcular tan$-370°$

1. Convertimos -370° a su equivalente: -370° + 360° = -10°
2. -10° equivale a 350° (o podemos trabajarlo como -10°)
3. El ángulo de referencia es 10°
4. En el cuarto cuadrante, la tangente es negativa
5. tan$-370°$ = tan(350°) = -tan(10°) = -tan(10°)

Otro método (usando vueltas):

1. -370° ÷ 360° = -1 vuelta con residuo -10°
2. La vuelta no cuenta, trabajamos con -10°
3. -10° equivale a 350°, cuyo ángulo de referencia es 10°
4. tan$-370°$ = tan$-10°$ = tan(350°) = -tan(10°)

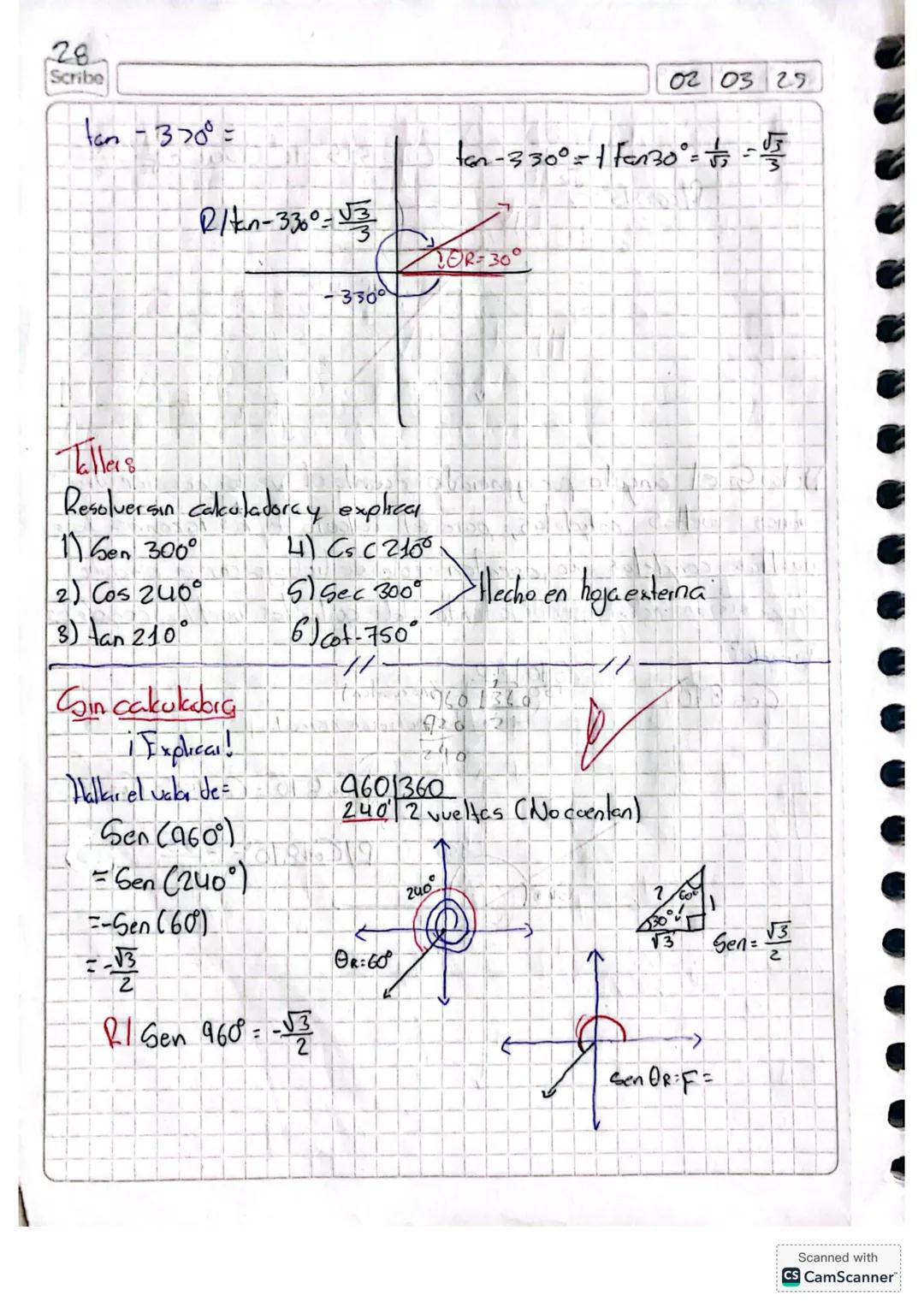

👉 Practica resolviendo ejercicios como sen(960°), que se puede simplificar a sen(240°) = -sen(60°) = -√3/2, aplicando las reglas de reducción y cuadrantes.
