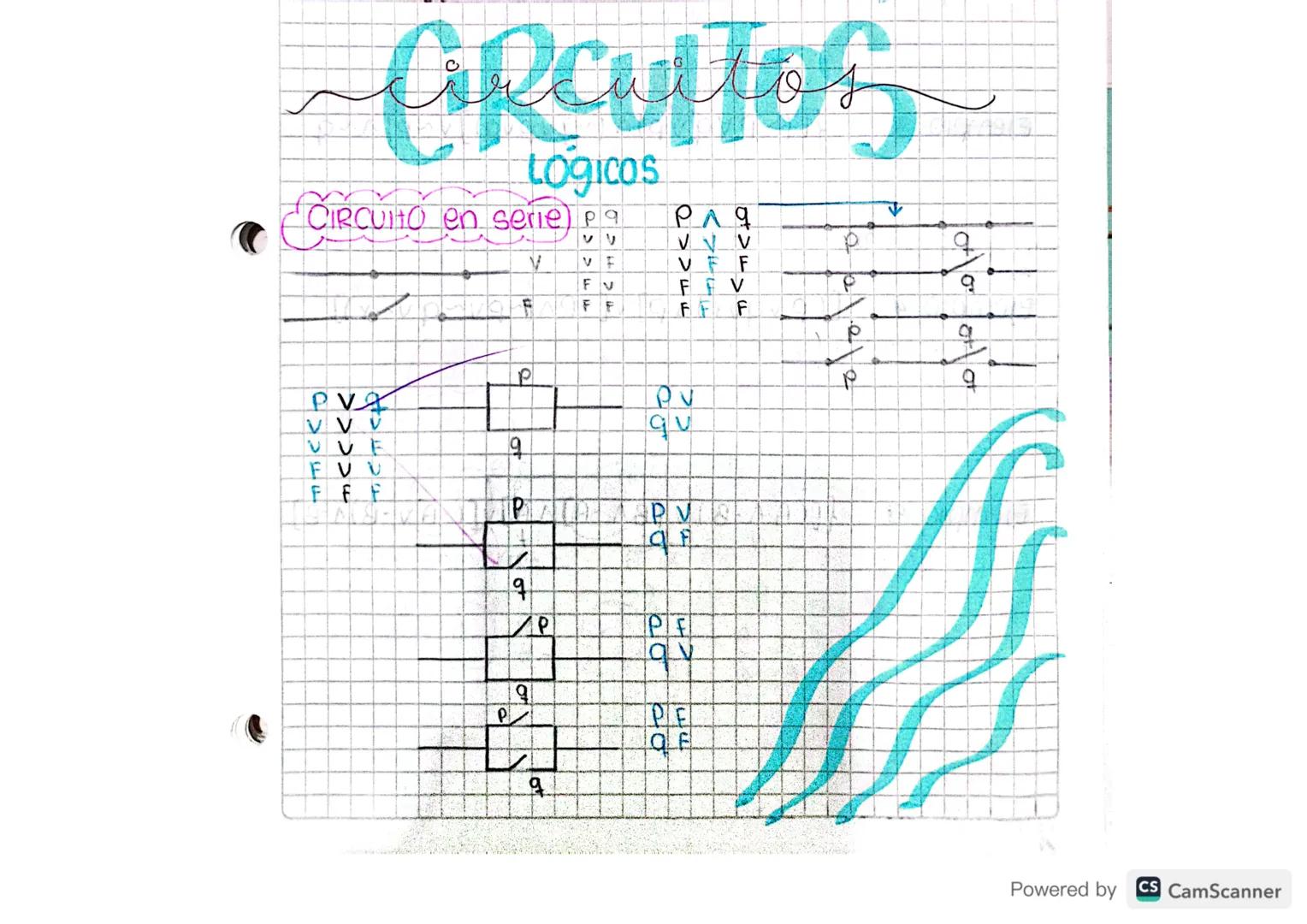

Circuitos Lógicos

Los circuitos lógicos utilizan operaciones como "y" (∧) y "o" (∨) para combinar afirmaciones. Estas operaciones funcionan de manera específica según el valor de verdad de cada elemento.

En la operación "y" (∧), el resultado es verdadero solo cuando ambas afirmaciones son verdaderas. Por ejemplo, "p ∧ q" es verdadero únicamente cuando p y q son verdaderos.

Para la operación "o" (∨), el resultado es verdadero cuando al menos una de las afirmaciones es verdadera. Por ejemplo, "p ∨ q" es verdadero si p es verdadero, si q es verdadero, o si ambos son verdaderos.

💡 ¡Piensa en esto como decisiones! La operación "y" es como decir "quiero helado Y pastel" (necesitas ambos), mientras que "o" es como decir "quiero helado O pastel" (con uno de los dos estás contento).

Ejemplos de Circuitos Lógicos

Los circuitos lógicos pueden volverse más complejos cuando combinamos varias operaciones. Veamos algunos ejemplos:

En el primer ejemplo, {p ∨ (r ∨ ~q)} ∨ {q ∧ ~r}, tenemos una expresión que combina operaciones "o" y "y", además del símbolo ~ que significa "no" o negación.

Podemos analizar estas expresiones paso a paso, evaluando primero lo que está dentro de los paréntesis y luego combinando los resultados según las operaciones.

Cuando trabajamos con expresiones como ~(~p ∨ q) ∨ (p ∧ q), debemos prestar atención a las negaciones y al orden de las operaciones para determinar el valor final de verdad.

💡 Recuerda que las expresiones dentro de paréntesis se resuelven primero, igual que en las operaciones matemáticas normales.

Conjuntos y sus Características

Un conjunto es una colección de elementos que comparten alguna característica. Podemos representarlos de diferentes maneras:

Por extensión: escribimos todos los elementos. Ejemplo: A = {1, 2, 3, 4} significa que A contiene los números 1, 2, 3 y 4.

Por comprensión: describimos los elementos con una propiedad. Ejemplo: A = {x/x son los cuatro primeros números naturales}.

La pertenencia (∈) indica si un elemento está en un conjunto. Por ejemplo, 1 ∈ A significa que 1 pertenece al conjunto A, mientras que 5 ∉ A significa que 5 no pertenece a A.

💡 Los conjuntos son como grupos de amigos con algo en común. ¡Imagina que cada conjunto es un equipo diferente y cada elemento es un jugador!

Operaciones con Conjuntos

Las operaciones entre conjuntos nos permiten crear nuevos conjuntos a partir de otros:

La unión (A∪B) incluye todos los elementos que están en A o en B (o en ambos). Es como juntar dos grupos en uno solo.

La intersección (A∩B) contiene solo los elementos que están tanto en A como en B. Son los elementos comunes entre ambos conjuntos.

La diferencia $A-B$ incluye los elementos que están en A pero no en B. Es como quitar de A los elementos que también están en B.

La diferencia simétrica (A△B) contiene elementos que están en uno de los conjuntos, pero no en ambos. Es como quedarte con lo que no es común.

💡 Estas operaciones son súper útiles para resolver problemas de conteo. ¡Cuando las domines, podrás resolver acertijos matemáticos como un detective!

Problemas con Conjuntos

Los diagramas de Venn nos ayudan a resolver problemas de conjuntos. Veamos algunos ejemplos:

En el primer ejemplo, de 34 estudiantes, 21 son aficionados al fútbol y 18 al baloncesto, con 10 aficionados a ambos deportes. Para resolverlo, ubicamos los datos en el diagrama: 11 solo fútbol, 8 solo baloncesto, 10 ambos, y 5 ninguno.

En el segundo ejemplo, de 300 integrantes de un club, 170 se inscribieron en natación y algunos en gimnasia. Si 30 no se inscribieron en ninguna, debemos encontrar cuántos se inscribieron en ambas disciplinas.

Para estos problemas, es clave identificar correctamente los datos de "solo A", "solo B", "A y B", y "ni A ni B", y luego aplicar la fórmula: Total = A + B - (A∩B) + (ni A ni B).

💡 Un truco para resolver estos problemas: siempre empieza por la intersección (los que están en ambos conjuntos), luego calcula los que están solo en uno, y finalmente los que no están en ninguno.

Problemas Avanzados con Conjuntos

En problemas más complejos, necesitamos organizar la información cuidadosamente:

En el ejemplo 5, de 95 estudiantes, 50 aprobaron historia, 60 matemáticas y 10 ninguna. Para encontrar cuántos aprobaron ambas, usamos: (A∩B) = A + B - Total + (ni A ni B) = 50 + 60 - 95 + 10 = 25.

El ejemplo 7 es más complejo con tres conjuntos (matemáticas, física y castellano). Con información sobre las intersecciones de dos y tres conjuntos, podemos calcular cuántos estudiantes aprobaron solo una materia y cuántos reprobaron todas.

Para resolver estos problemas, dibuja un diagrama de Venn con tres círculos y comienza llenando la intersección de los tres conjuntos. Luego calcula las intersecciones de dos en dos, y finalmente los que están en un solo conjunto.

💡 Para problemas de tres conjuntos, siempre comienza por el centro (A∩B∩C) y trabaja hacia afuera. ¡Es como armar un rompecabezas desde el centro!
