Técnicas de Análisis de Imagen

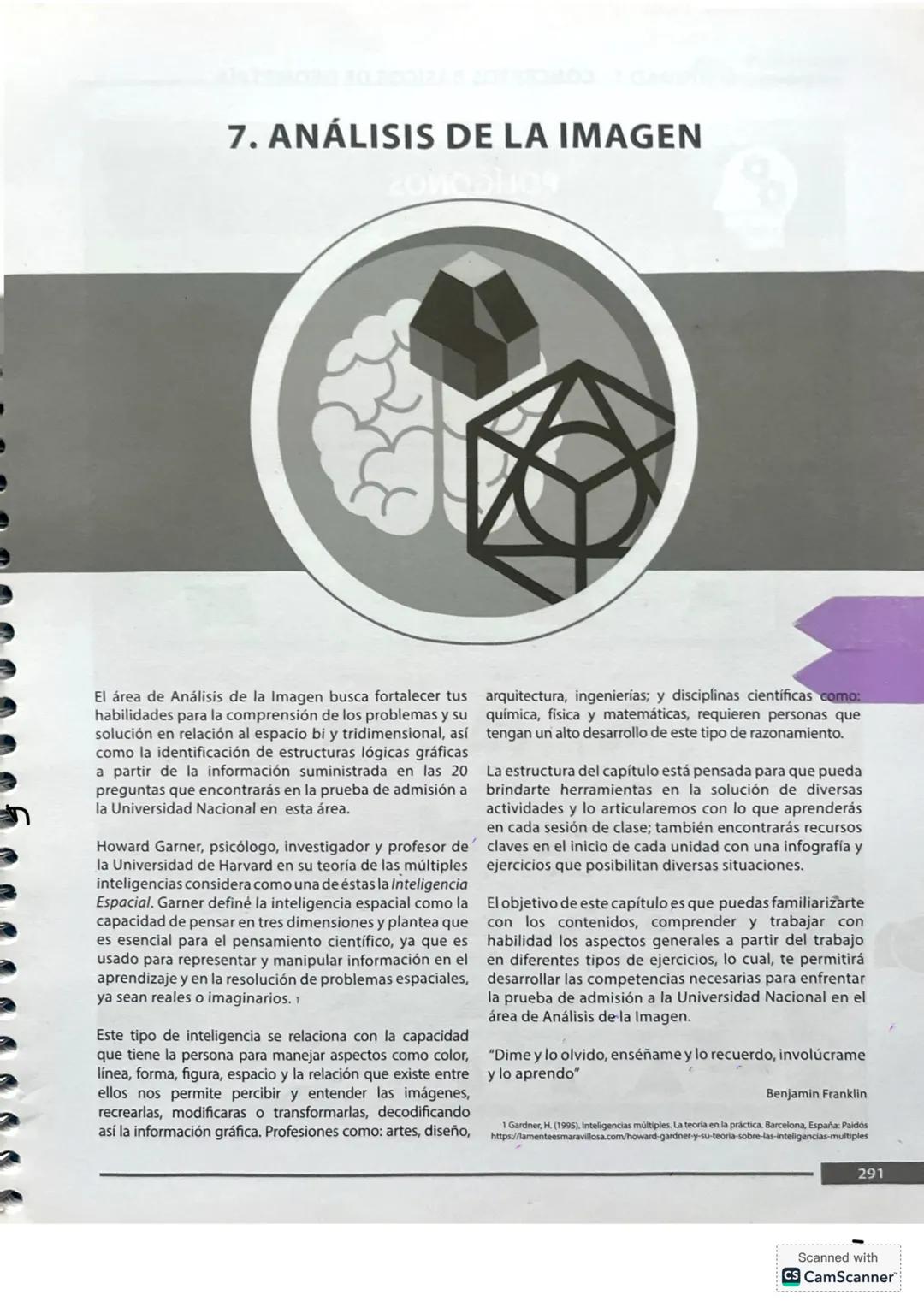

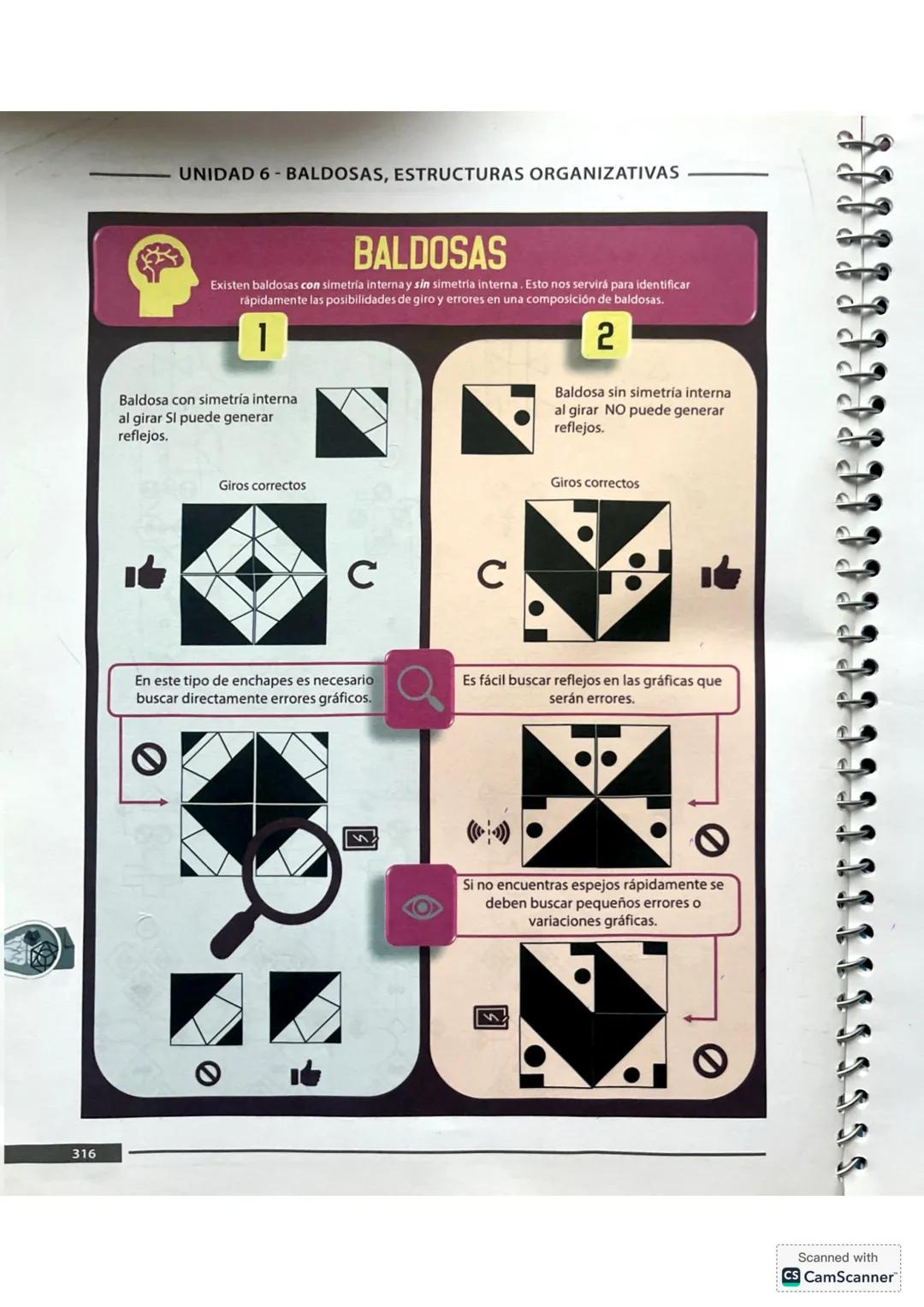

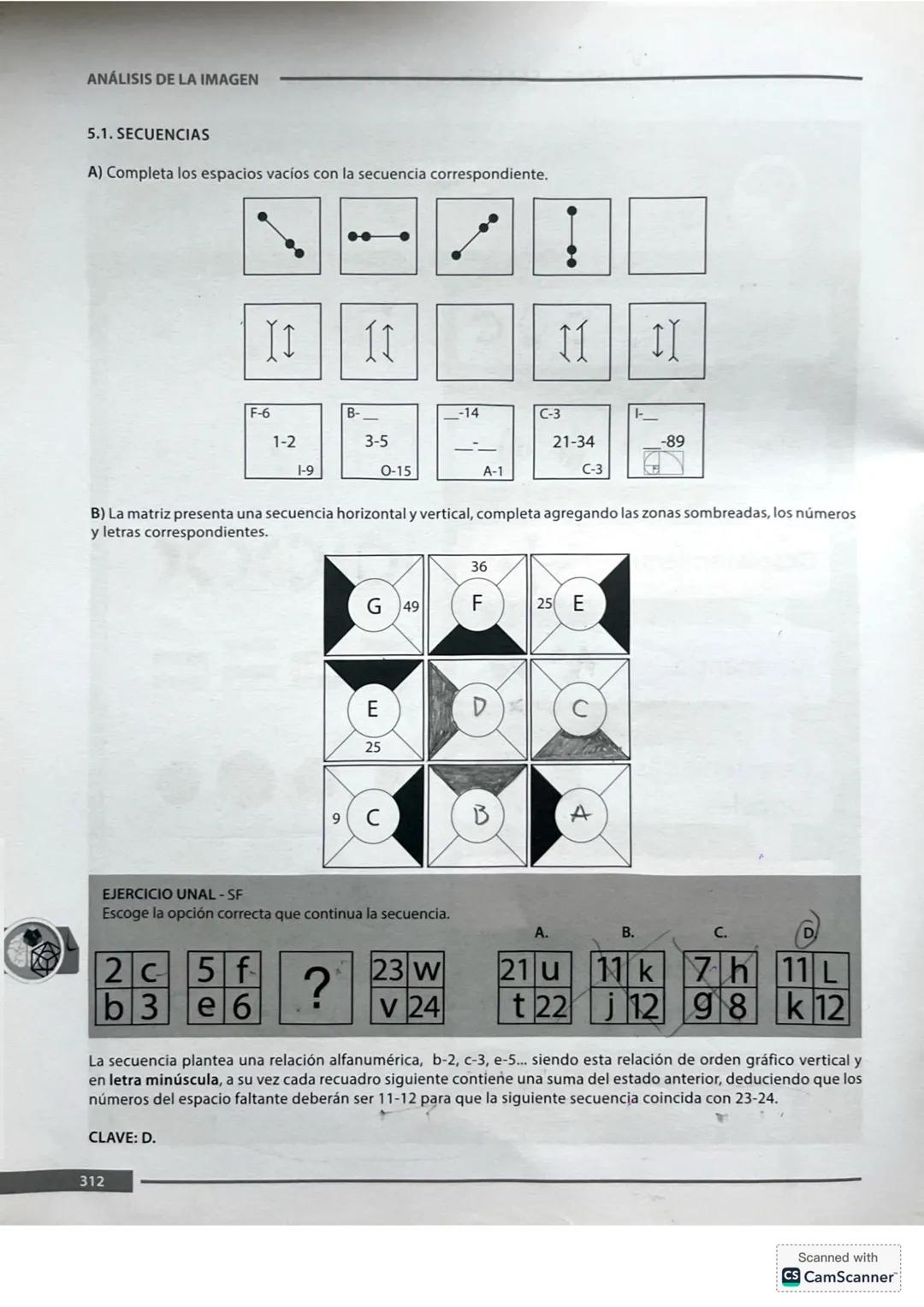

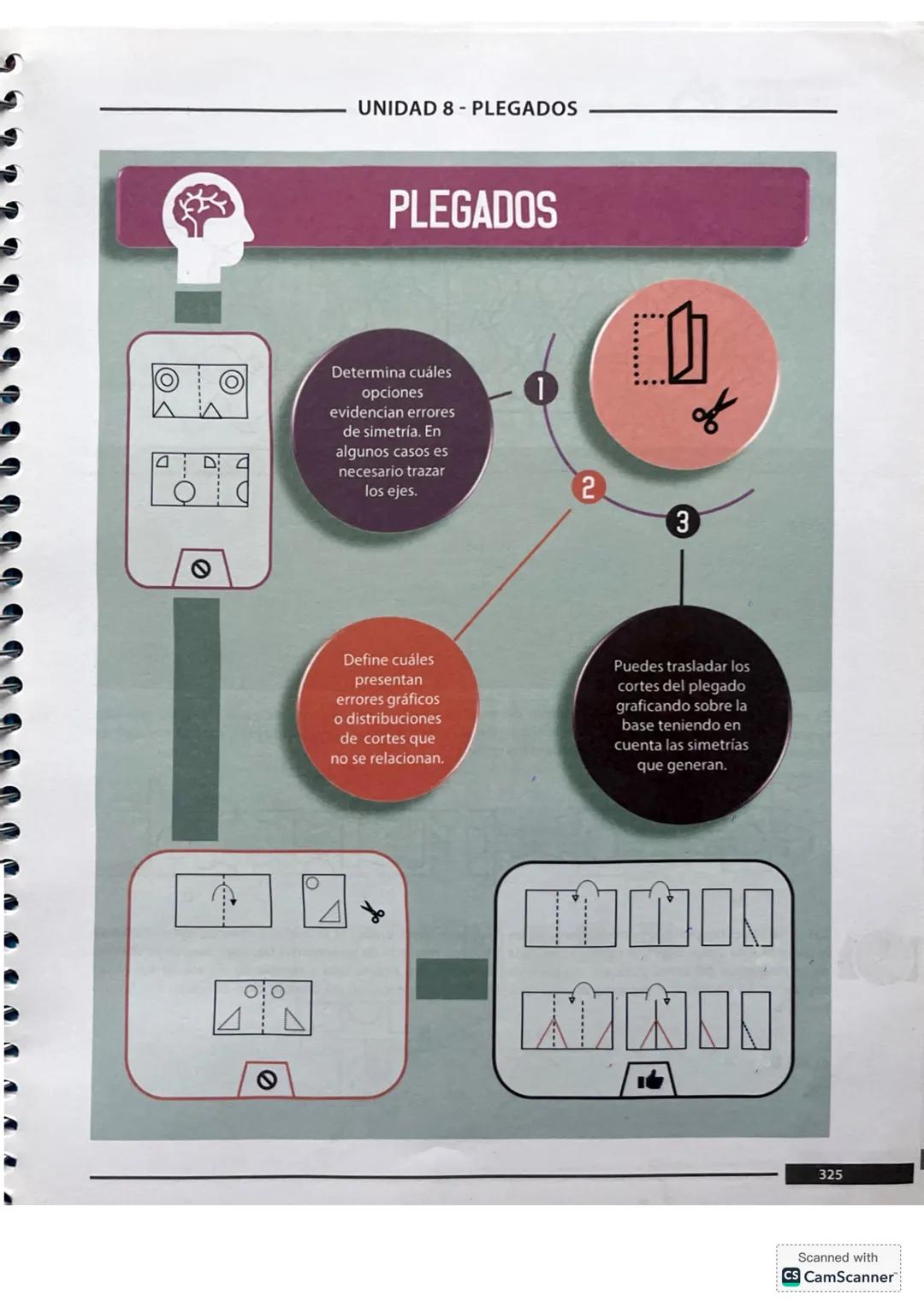

Análisis de la Imagen

¿Alguna vez te has preguntado por qué algunas personas pueden visualizar objetos tridimensionales con tanta facilidad? La respuesta está en la inteligencia espacial, una de las múltiples inteligencias identificadas por Howard Gardner, psicólogo de Harvard.

La inteligencia espacial es tu capacidad para pensar en tres dimensiones, manipular imágenes mentalmente y resolver problemas espaciales. Esta habilidad te permite manejar aspectos como color, línea, forma, figura y espacio, así como entender las relaciones entre ellos. Es fundamental en profesiones como artes, diseño, arquitectura, ingenierías y en disciplinas científicas como química, física y matemáticas.

En este capítulo desarrollarás herramientas para resolver problemas espaciales a través de diferentes actividades. Trabajaremos con diversos ejercicios que te ayudarán a familiarizarte con los contenidos y a desarrollar las competencias necesarias para enfrentar con éxito la prueba de admisión.

Recuerda: Como dijo Benjamin Franklin, "Dime y lo olvido, enséñame y lo recuerdo, involúcrame y lo aprendo". Tu participación activa en estos ejercicios es clave para desarrollar tu inteligencia espacial.

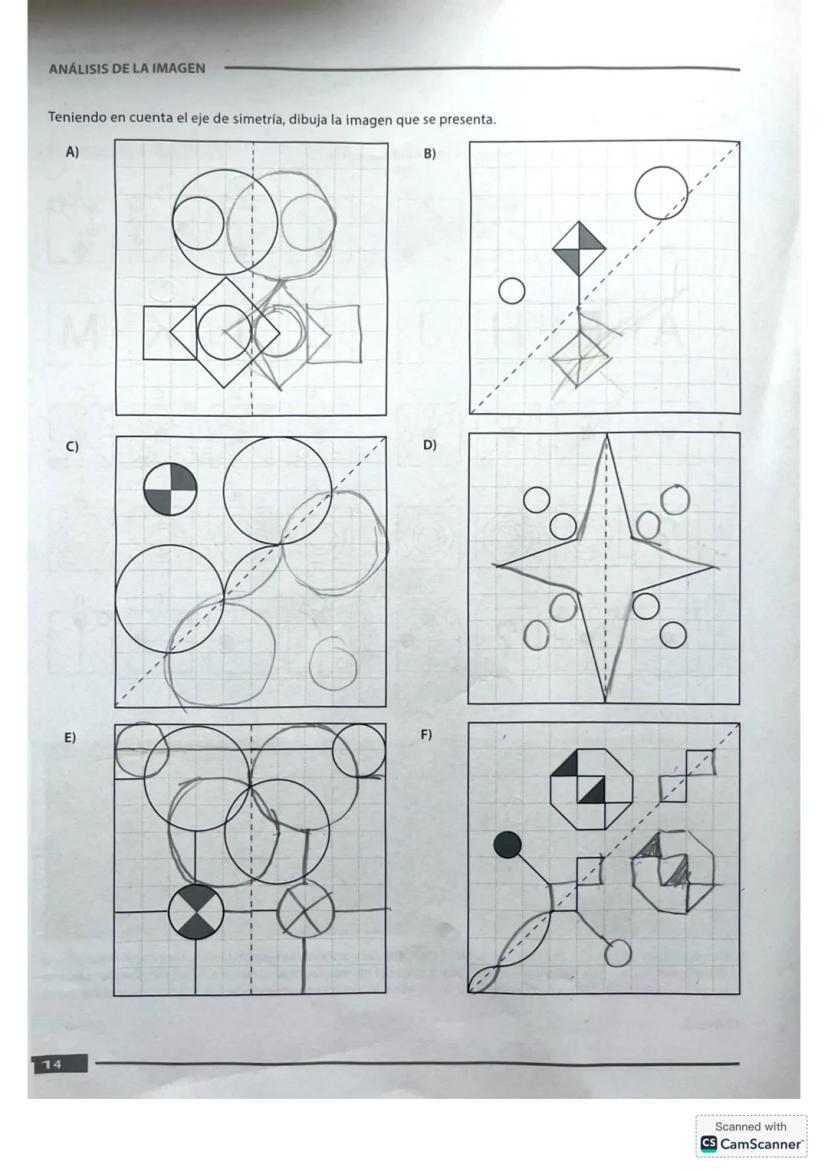

Conceptos Básicos de Geometría

Para resolver problemas de análisis de imagen, primero debes dominar los conceptos básicos de geometría. Estos son los cimientos sobre los que construirás tu comprensión espacial.

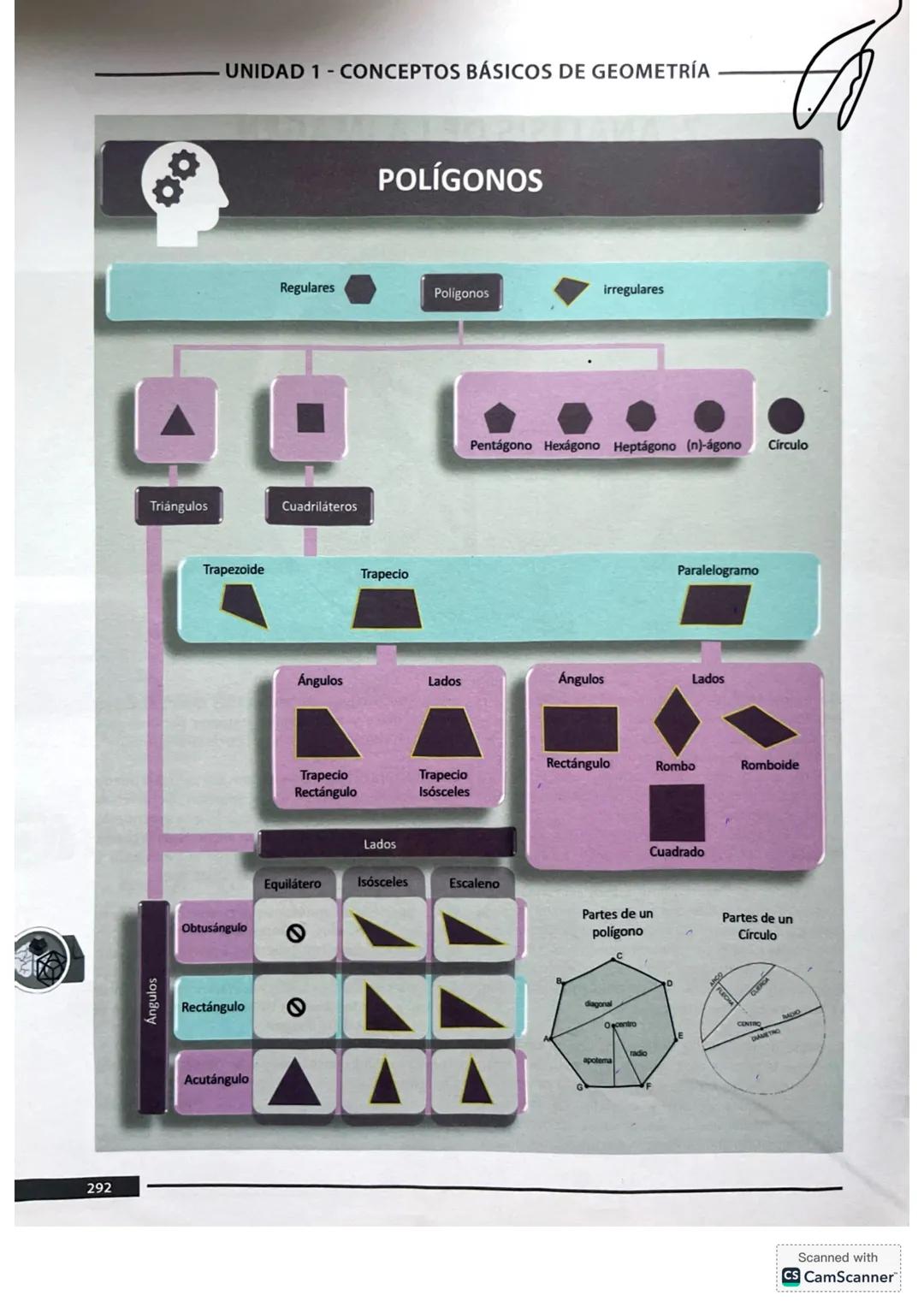

Los polígonos son figuras planas cerradas formadas por segmentos rectos. Pueden ser regulares (todos sus lados y ángulos son iguales) o irregulares. Entre los más comunes están los triángulos, cuadriláteros, pentágonos y hexágonos.

Los triángulos se clasifican según sus lados (equilátero, isósceles, escaleno) o según sus ángulos (rectángulo, obtusángulo, acutángulo). Sus elementos principales son lados y ángulos.

Los cuadriláteros incluyen diversas formas como el cuadrado, rectángulo, rombo, romboide, trapecio y trapezoide. El paralelogramo es un cuadrilátero con lados opuestos paralelos.

El círculo es una figura curva cerrada cuyos puntos están a igual distancia del centro. Tiene elementos como radio, diámetro, cuerda, arco y sectores.

Consejo práctico: Cuando enfrentes un problema geométrico, identifica primero qué tipo de figura es y cuáles son sus propiedades principales. Esto te dará la clave para encontrar la solución.

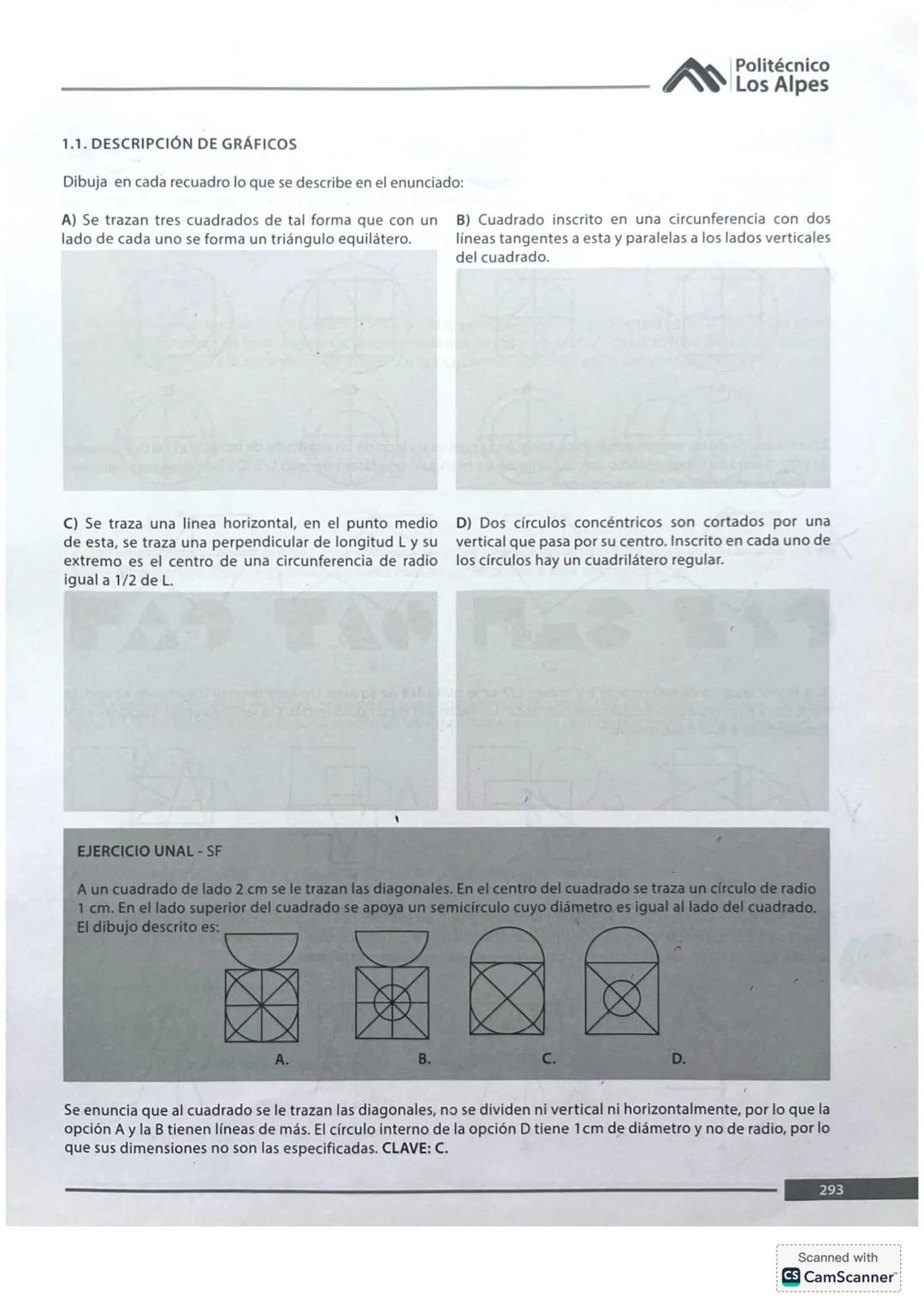

Descripción de Gráficos

Saber interpretar descripciones verbales y convertirlas en representaciones visuales es una habilidad clave en el análisis de imágenes. Este tipo de ejercicios aparece con frecuencia en las pruebas de admisión.

Cuando te enfrentas a una descripción gráfica, debes:

1. Identificar las figuras básicas mencionadas (cuadrados, círculos, triángulos)
2. Prestar atención a las medidas y proporciones
3. Ubicar correctamente los elementos según las referencias espaciales
4. Verificar las relaciones entre los elementos (tangencias, inscripciones, etc.)

Por ejemplo, si te piden dibujar "un cuadrado con sus diagonales y un círculo de radio 1 cm en su centro", debes identificar cada elemento: el cuadrado, sus diagonales que se cruzan en el centro, y el círculo ubicado precisamente en ese punto de intersección.

En los ejercicios de selección múltiple, es útil descartar opciones que incluyan elementos no mencionados en la descripción o que tengan proporciones incorrectas. Observa cuidadosamente detalles como si una figura está inscrita o circunscrita a otra.

Estrategia clave: Visualiza mentalmente paso a paso mientras lees la descripción, y luego dibuja rápidamente un boceto antes de elegir tu respuesta. Esto reducirá significativamente las posibilidades de error.

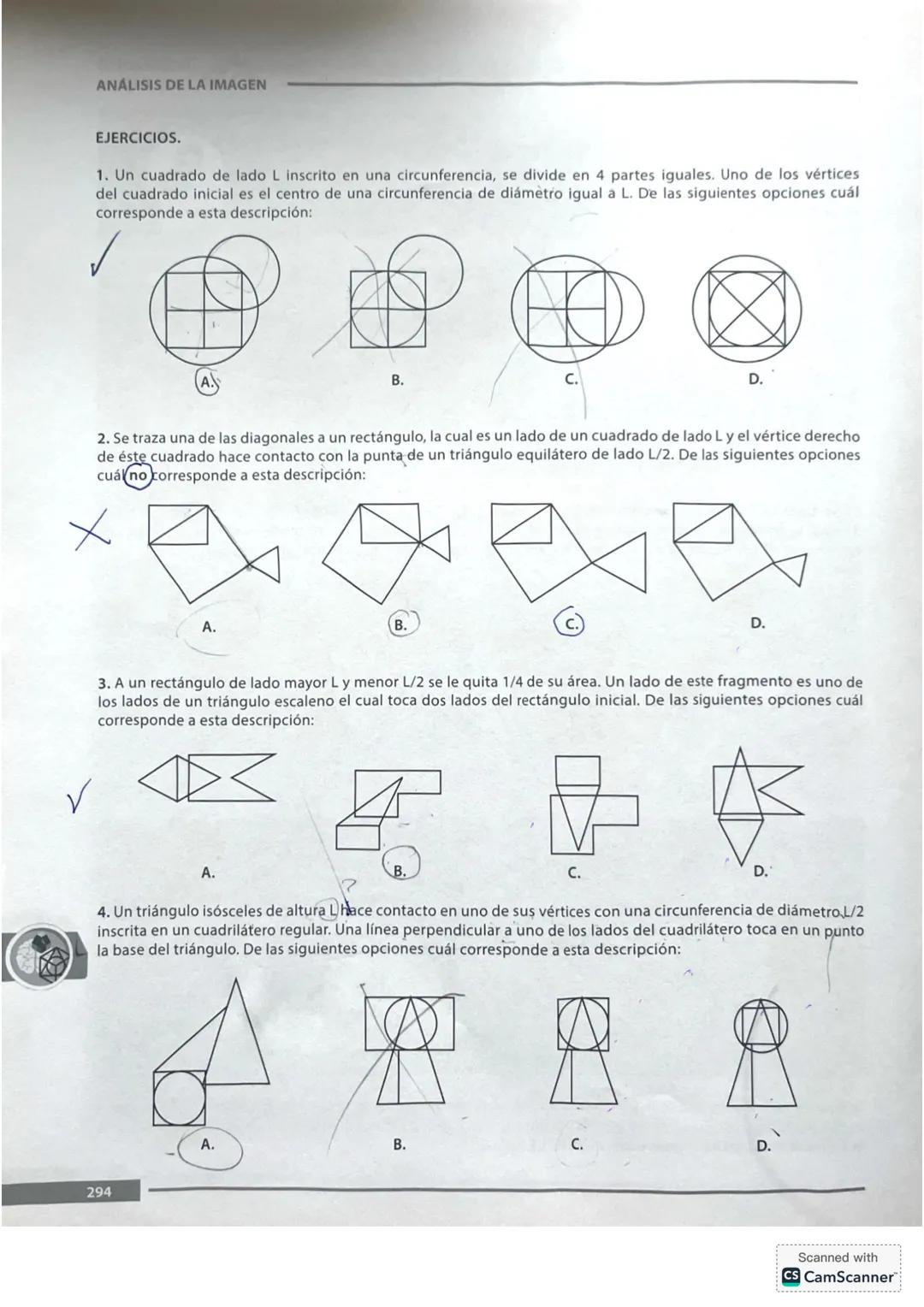

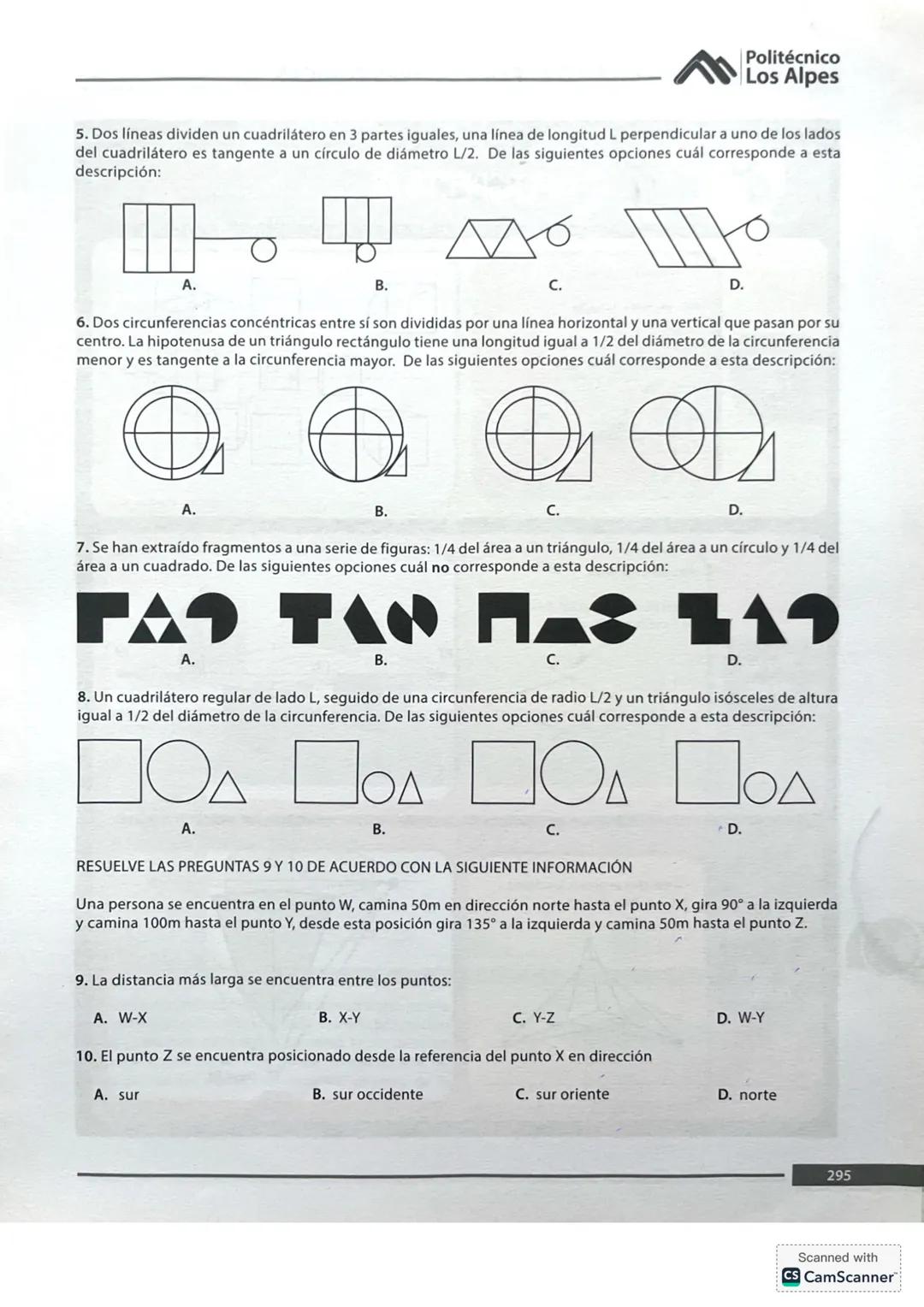

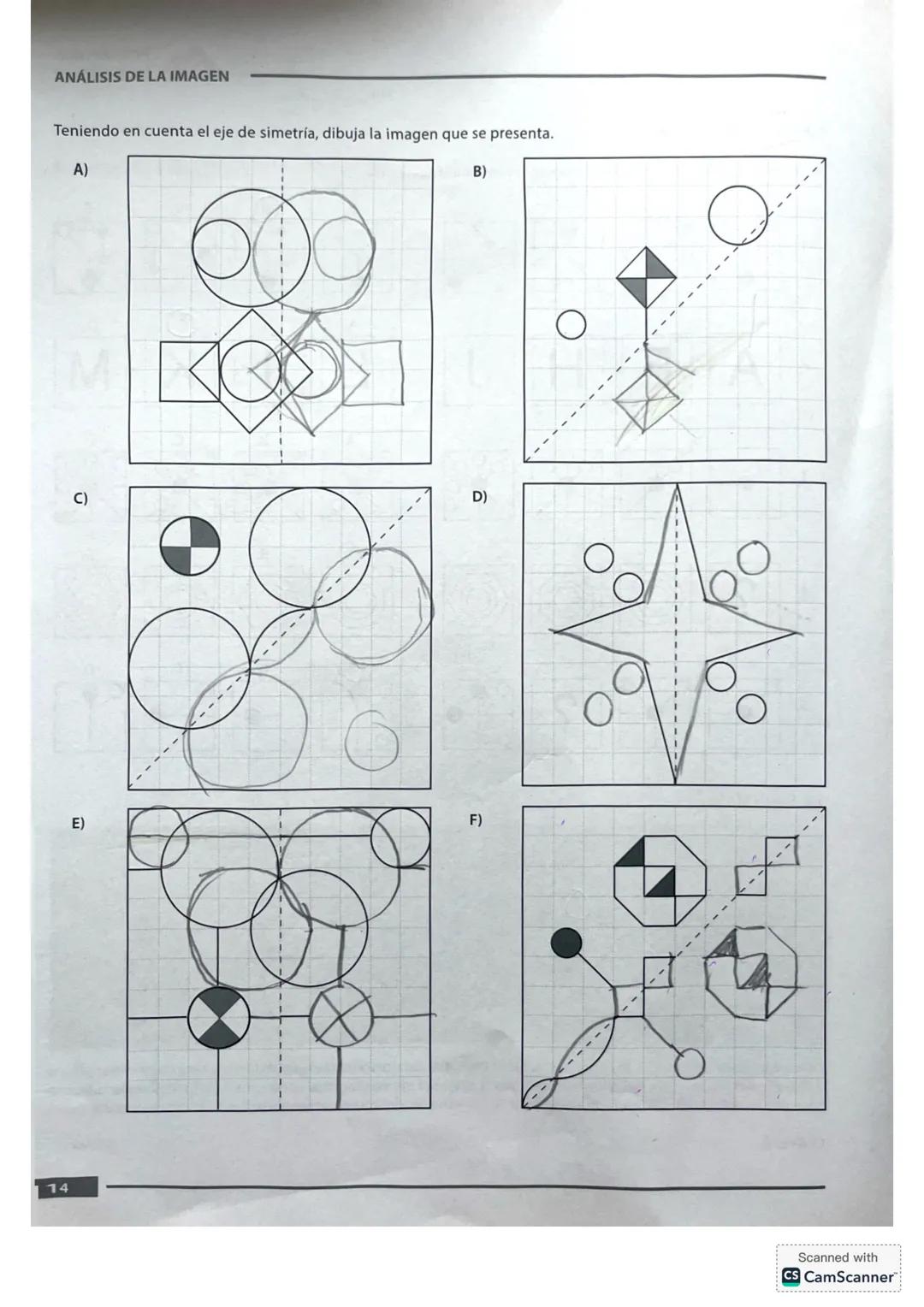

Ejercicios de Descripción Gráfica

Estos ejercicios te retan a interpretar descripciones precisas de figuras geométricas y a identificar sus representaciones correctas entre varias opciones.

Cuando trabajes con estos problemas, presta especial atención a:

1. Las medidas y proporciones entre los elementos. Por ejemplo, si se menciona que algo mide "L/2", significa que es la mitad de la longitud L. Estas relaciones son cruciales para identificar la figura correcta.

2. La posición relativa de los elementos. Términos como "inscrito", "hace contacto con", "tangente a" o "perpendicular a" indican relaciones espaciales específicas que debes representar con exactitud.

3. Los elementos geométricos específicos. Distingue claramente entre un cuadrado y un rectángulo, o entre un triángulo equilátero y uno isósceles. Cada tipo de figura tiene propiedades particulares.

4. Las transformaciones mencionadas, como divisiones, extracciones de áreas o fragmentos. Cuando un enunciado dice "se extrae 1/4 de su área", debes visualizar cómo quedaría la figura resultante.

Al resolver estos ejercicios, desarrollarás tu capacidad para traducir información verbal a representaciones visuales, una habilidad esencial en campos como la arquitectura, el diseño y las ingenierías.

Técnica útil: Divide mentalmente el problema en partes más pequeñas. Construye la figura paso a paso según las indicaciones, verificando cada elemento antes de pasar al siguiente.

Ejercicios de Posicionamiento

En este tipo de ejercicios, trabajarás con sistemas de referencia espacial y coordenadas para determinar la posición relativa de distintos puntos.

Imagina que estás trazando una ruta en un mapa: debes entender direcciones (norte, sur, este, oeste), distancias y ángulos de giro. Por ejemplo, si caminas 50m al norte, luego giras 90° a la izquierda y avanzas 100m, has creado un recorrido que puede representarse geométricamente.

Para resolver estos problemas:

1. Dibuja un sistema de coordenadas sencillo, con el punto inicial en el origen.

2. Marca cada desplazamiento con la distancia correcta y en la dirección indicada.

3. Recuerda que los giros se dan en grados: 90° es un cuarto de vuelta, 180° media vuelta, y 135° es un giro de tres octavos de vuelta.

4. Para determinar la distancia entre puntos, puedes usar el teorema de Pitágoras cuando forman un triángulo rectángulo, o medir directamente si están en línea recta.

5. Las direcciones cardinales (norte, sur, este, oeste) y sus combinaciones (noreste, suroccidente, etc.) son referencias absolutas, independientes de tu orientación personal.

Aplicación práctica: Esta habilidad es especialmente útil en campos como la topografía, la navegación, la robótica y cualquier disciplina que requiera ubicación espacial precisa.

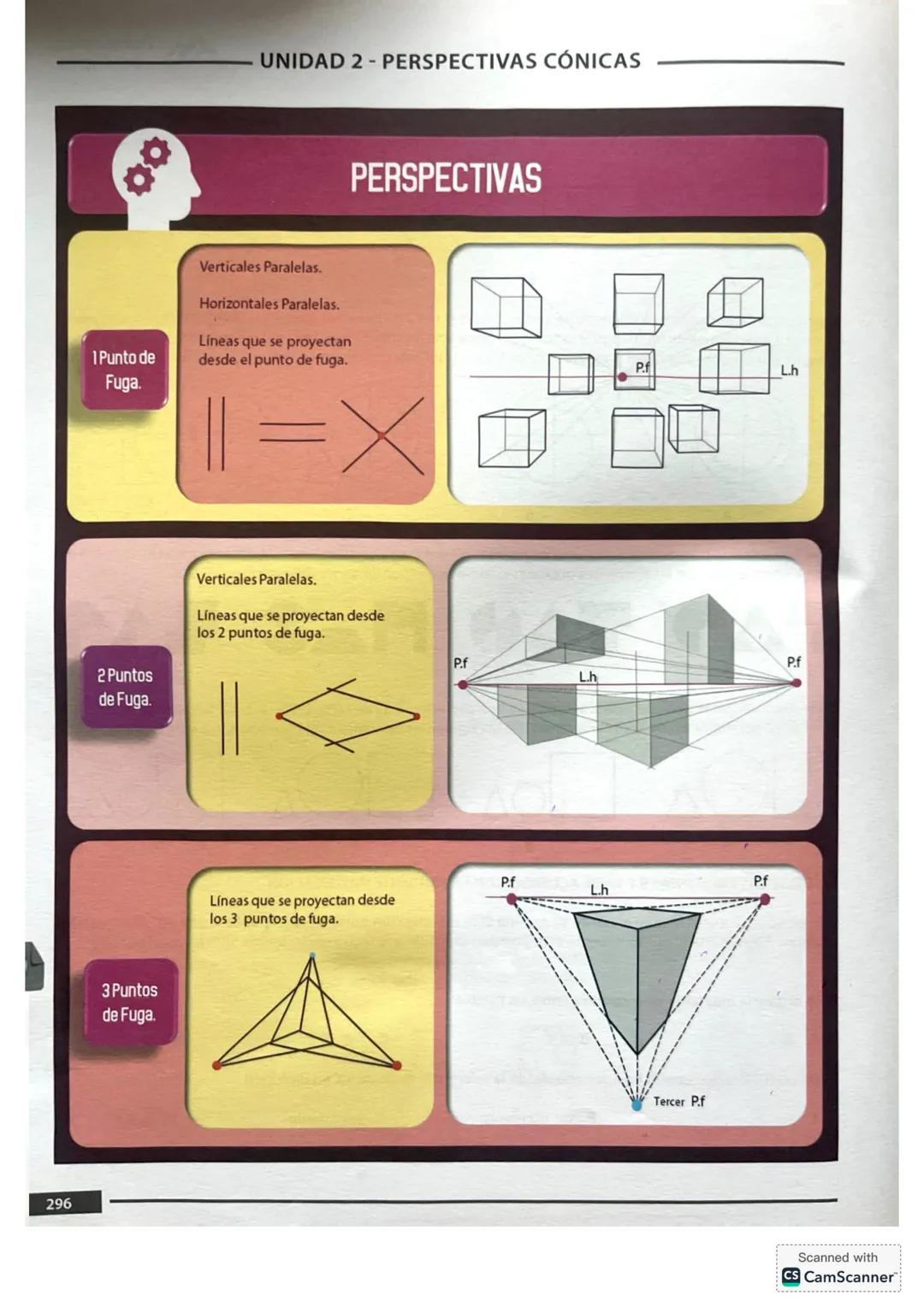

Perspectivas Cónicas

La perspectiva cónica es una técnica que permite representar objetos tridimensionales en un plano bidimensional, simulando la profundidad y el volumen como los percibe el ojo humano.

En la perspectiva cónica, las líneas paralelas parecen converger hacia uno o varios puntos de fuga en el horizonte. Existen tres tipos principales:

1. Perspectiva con un punto de fuga: Las líneas verticales y horizontales se mantienen paralelas, mientras que las líneas de profundidad convergen hacia un único punto de fuga en la línea de horizonte. Es ideal para representar objetos vistos de frente.

2. Perspectiva con dos puntos de fuga: Las líneas verticales permanecen paralelas, mientras que las horizontales convergen hacia dos puntos de fuga diferentes en la línea de horizonte. Se usa cuando vemos un objeto desde una esquina.

3. Perspectiva con tres puntos de fuga: Ninguna línea permanece paralela. Las verticales convergen hacia un tercer punto de fuga (generalmente arriba o abajo), mientras que las horizontales convergen hacia dos puntos de fuga en la línea de horizonte. Se utiliza para representar objetos vistos desde arriba o desde abajo.

La línea de horizonte representa el nivel de los ojos del observador y es donde se ubican los puntos de fuga horizontales. Su altura determina si estamos viendo el objeto desde arriba, a nivel o desde abajo.

Concepto clave: La perspectiva no es solo una técnica artística, sino una forma de representación matemática del espacio que sigue principios geométricos precisos.

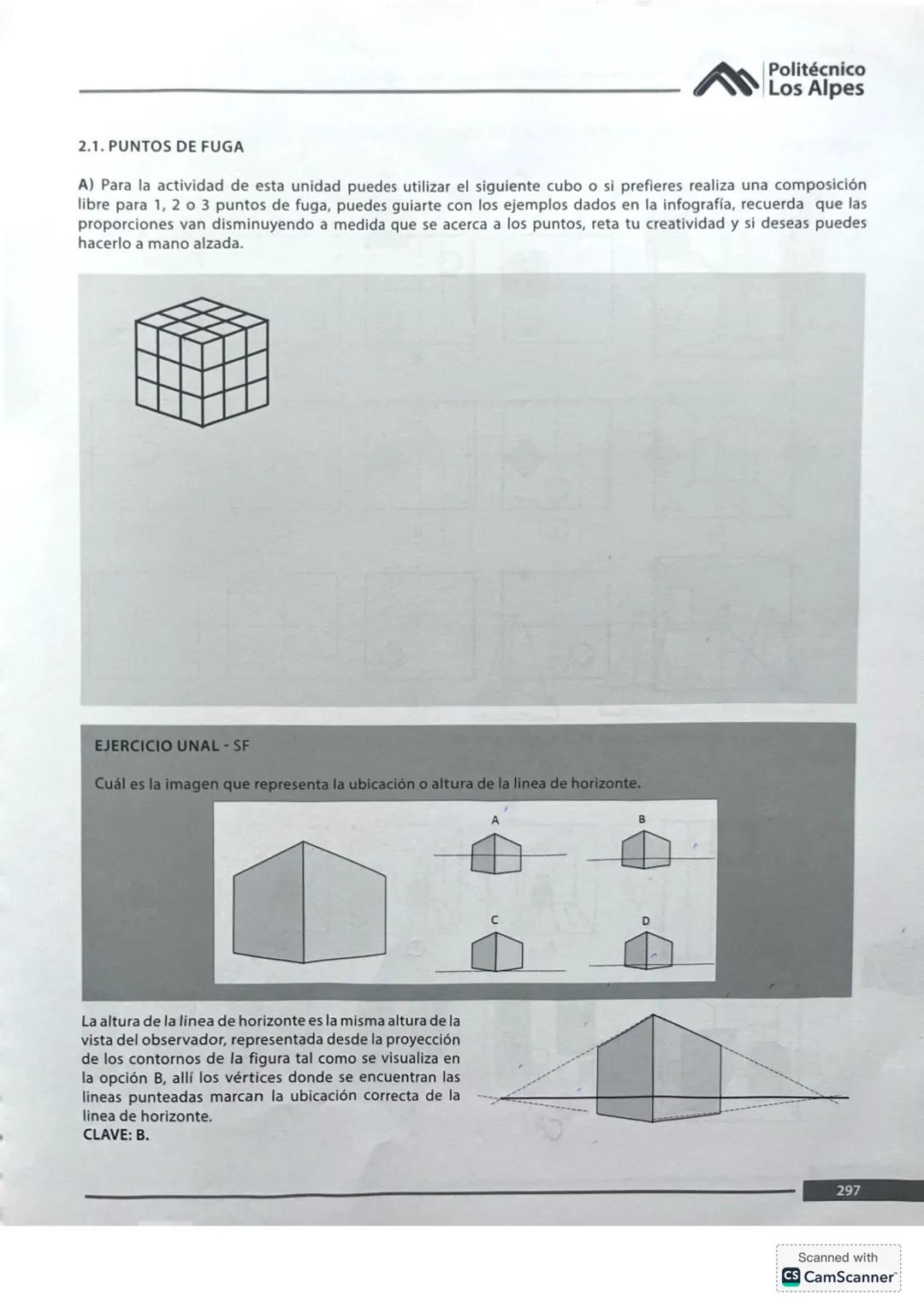

Puntos de Fuga

Los puntos de fuga son elementos fundamentales en la representación de la profundidad. Son los puntos donde parecen converger las líneas paralelas cuando se prolongan hacia el horizonte.

La línea de horizonte es clave para ubicar correctamente los puntos de fuga. Esta línea representa la altura de los ojos del observador con respecto al objeto representado:

• Si está por encima del objeto, estamos viendo el objeto desde arriba.
• Si está a la altura media del objeto, lo vemos de frente.
• Si está por debajo, estamos observando el objeto desde abajo.

Para determinar la posición del observador en un dibujo en perspectiva:

1. Identifica los puntos de fuga y la línea de horizonte.
2. Observa qué partes del objeto son visibles (superior, inferior, laterales).
3. Analiza la convergencia de las líneas para determinar desde qué ángulo se está observando.

Por ejemplo, si puedes ver la parte superior de una habitación, el observador está ubicado por encima del nivel medio; si ves más la parte inferior, el observador está en una posición elevada.

Aplicación práctica: Entender los puntos de fuga te permite no solo interpretar dibujos en perspectiva, sino también crear tus propias representaciones de espacios arquitectónicos, objetos y escenas tridimensionales con proporciones correctas.

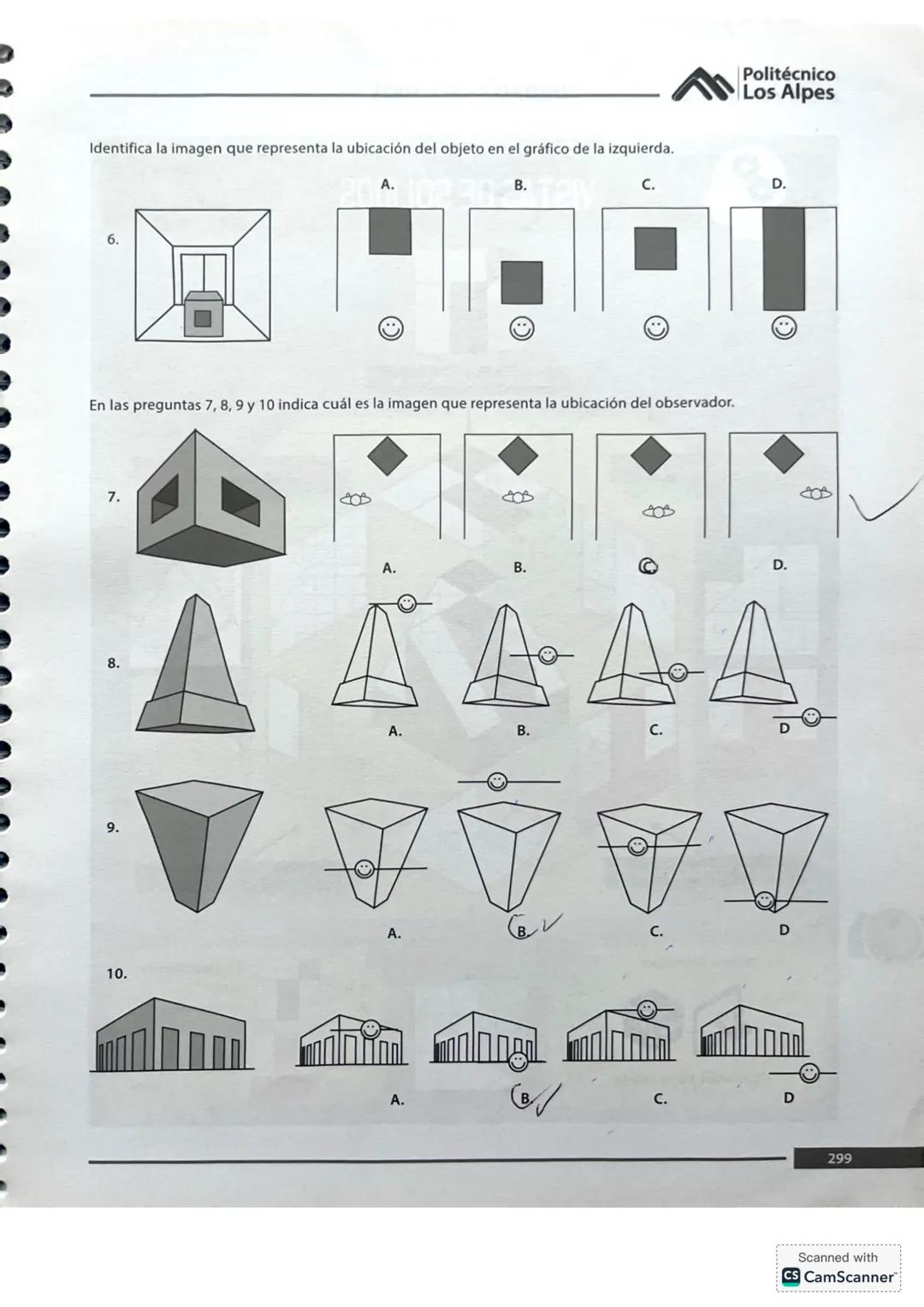

Ejercicios de Perspectiva

Estos ejercicios te desafían a determinar desde qué posición se está observando un objeto o espacio. Desarrollan tu capacidad para interpretar y crear representaciones tridimensionales.

Para resolver ejercicios sobre posición del observador:

1. Analiza la visibilidad de las superficies. Si ves la parte superior de un objeto, el observador está por encima; si ves la parte inferior, está por debajo.

2. Observa la convergencia de líneas. La dirección de las líneas que convergen hacia los puntos de fuga indica desde qué ángulo se está observando el objeto (frontal, lateral, esquina).

3. Identifica los cuadrantes. En una habitación, por ejemplo, puedes dividir el espacio en cuadrantes y determinar en cuál se encuentra el observador según lo que puede ver.

4. Presta atención a la línea de horizonte. Su posición indica la altura de los ojos del observador respecto al objeto.

Estos principios se aplican también para determinar la ubicación de objetos dentro de un espacio. La posición relativa entre objetos se puede deducir analizando sus sombras, solapamientos y relaciones de tamaño.

Técnica de estudio: Practica dibujando objetos simples (cubos, cilindros) desde diferentes ángulos para entender mejor cómo cambia su apariencia según la posición del observador. Esto mejorará significativamente tu capacidad para resolver estos ejercicios.

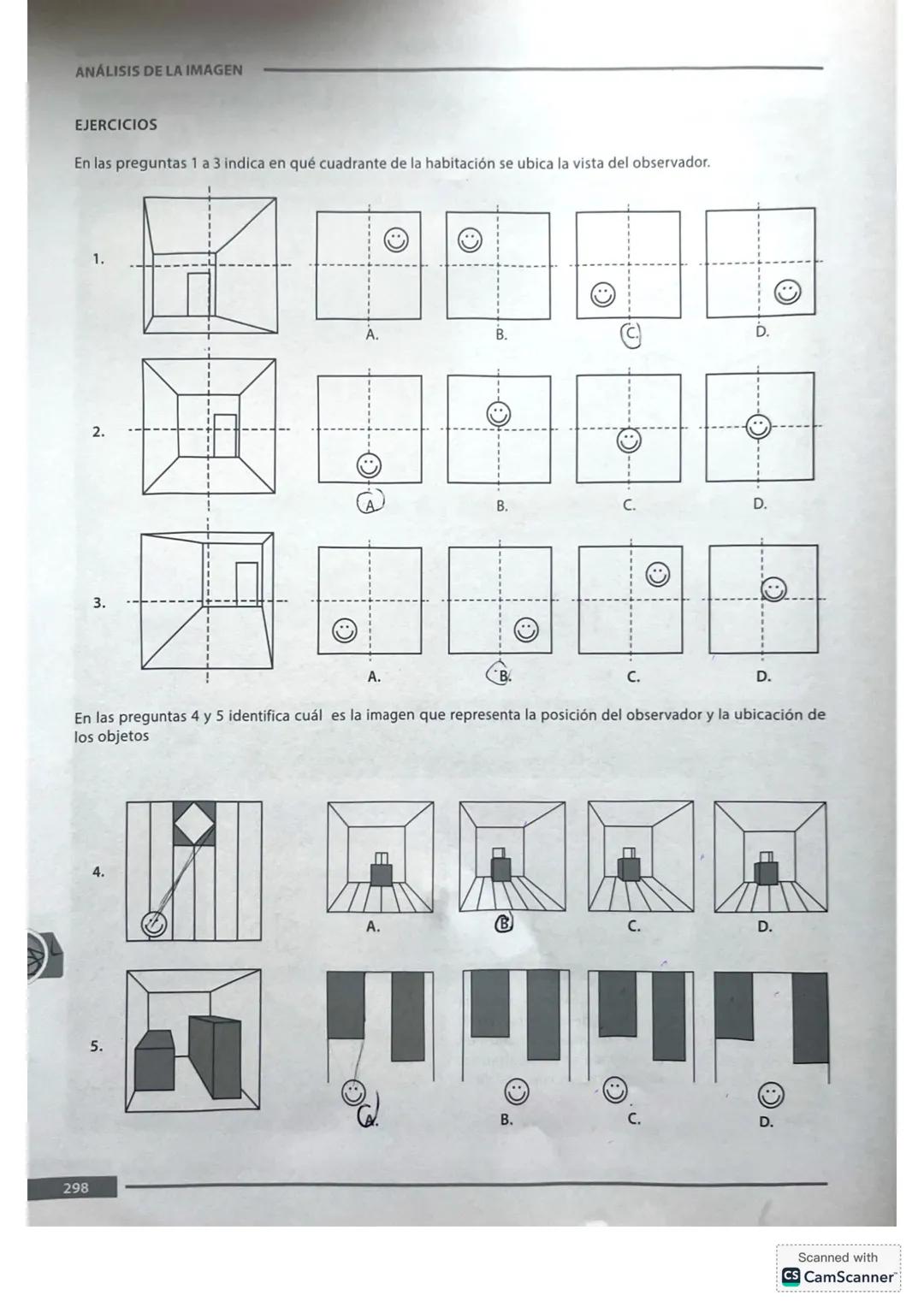

Ejercicios Avanzados de Perspectiva

En este nivel de ejercicios, deberás aplicar tus conocimientos sobre perspectiva para analizar situaciones más complejas. Te enfrentarás a problemas donde necesitas identificar la ubicación exacta de un observador o la posición de objetos en el espacio.

Para determinar en qué cuadrante de una habitación se ubica el observador:

1. Examina qué paredes son visibles (frontales, laterales, ambas).
2. Observa si puedes ver el techo o el suelo y en qué proporción.
3. Analiza la convergencia de las líneas hacia los puntos de fuga.
4. Verifica si los objetos dentro del espacio están vistos desde arriba, a nivel o desde abajo.

Los ejercicios también pueden pedirte que identifiques la imagen que representa correctamente la ubicación de un observador en relación con diversos objetos. En estos casos:

1. Compara las proporciones visibles de cada objeto.
2. Verifica la coherencia entre las perspectivas de todos los elementos.
3. Analiza las sombras y superposiciones, que dan pistas sobre la posición relativa.

Estos ejercicios desarrollan tu capacidad para "leer" el espacio tridimensional a partir de representaciones bidimensionales, una habilidad esencial en campos como arquitectura, diseño de interiores, fotografía y cine.

Consejo profesional: Al analizar una imagen en perspectiva, intenta "ponerte en el lugar" del observador. Imagina qué verías si estuvieras físicamente en esa posición dentro del espacio representado.

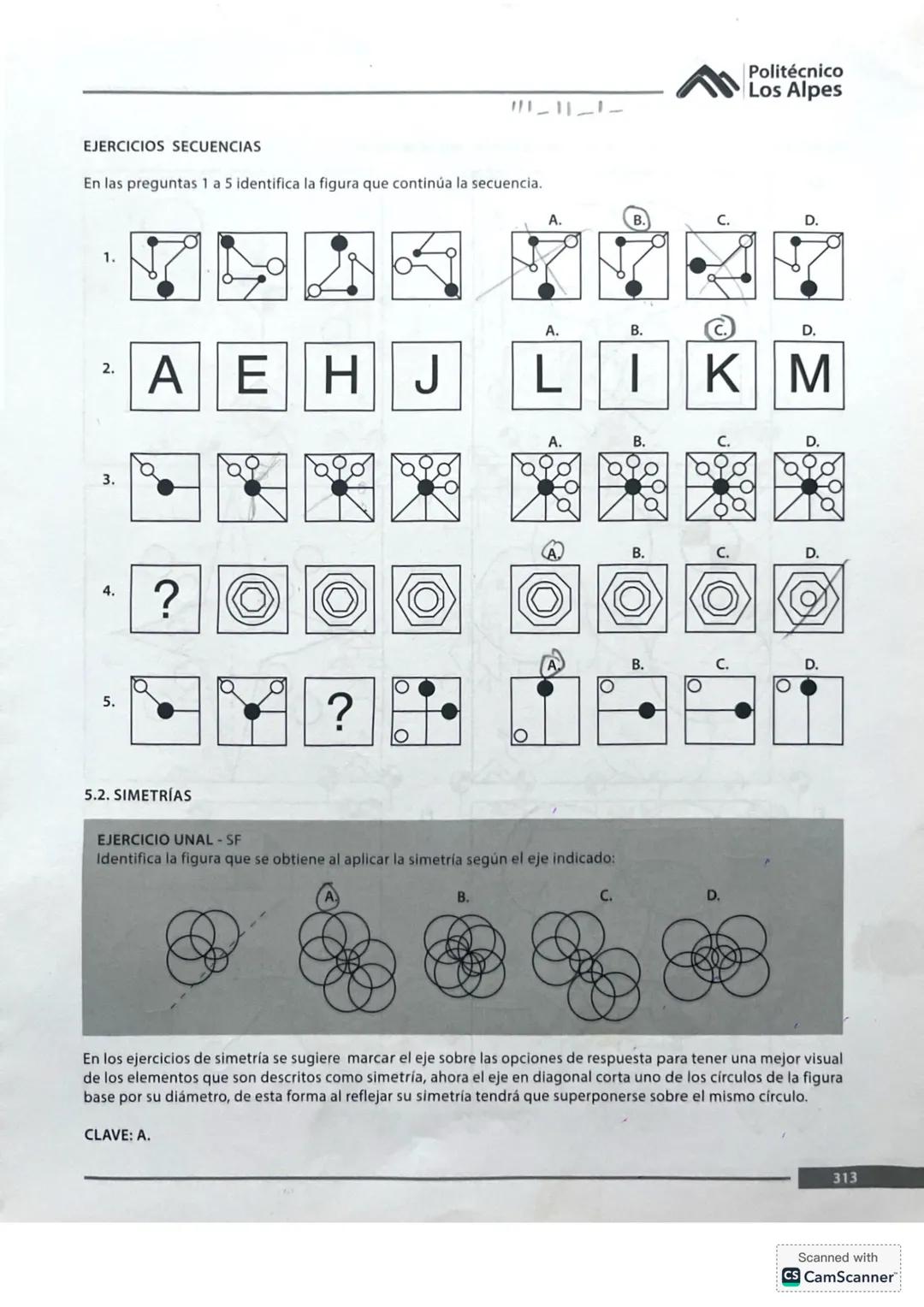

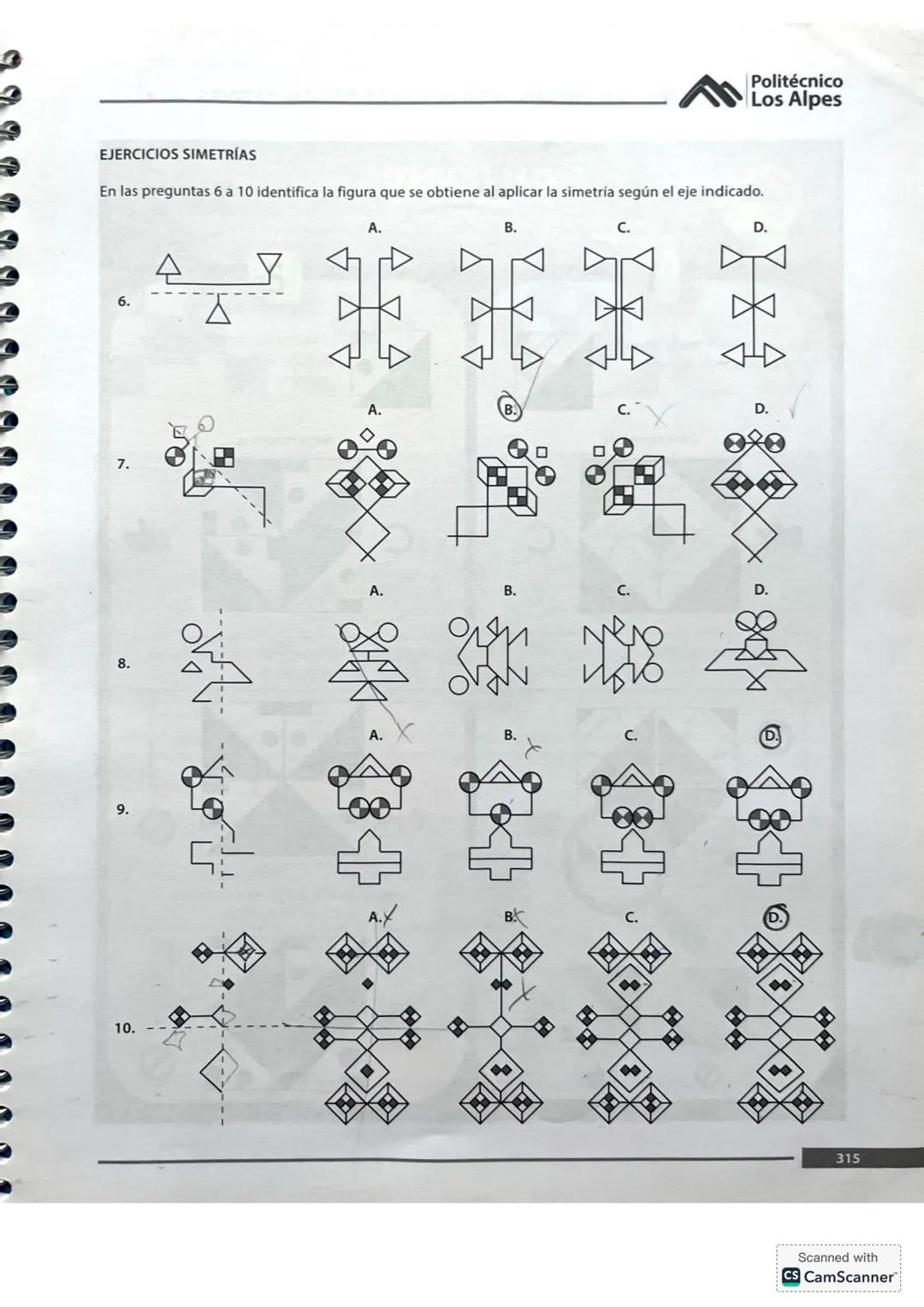

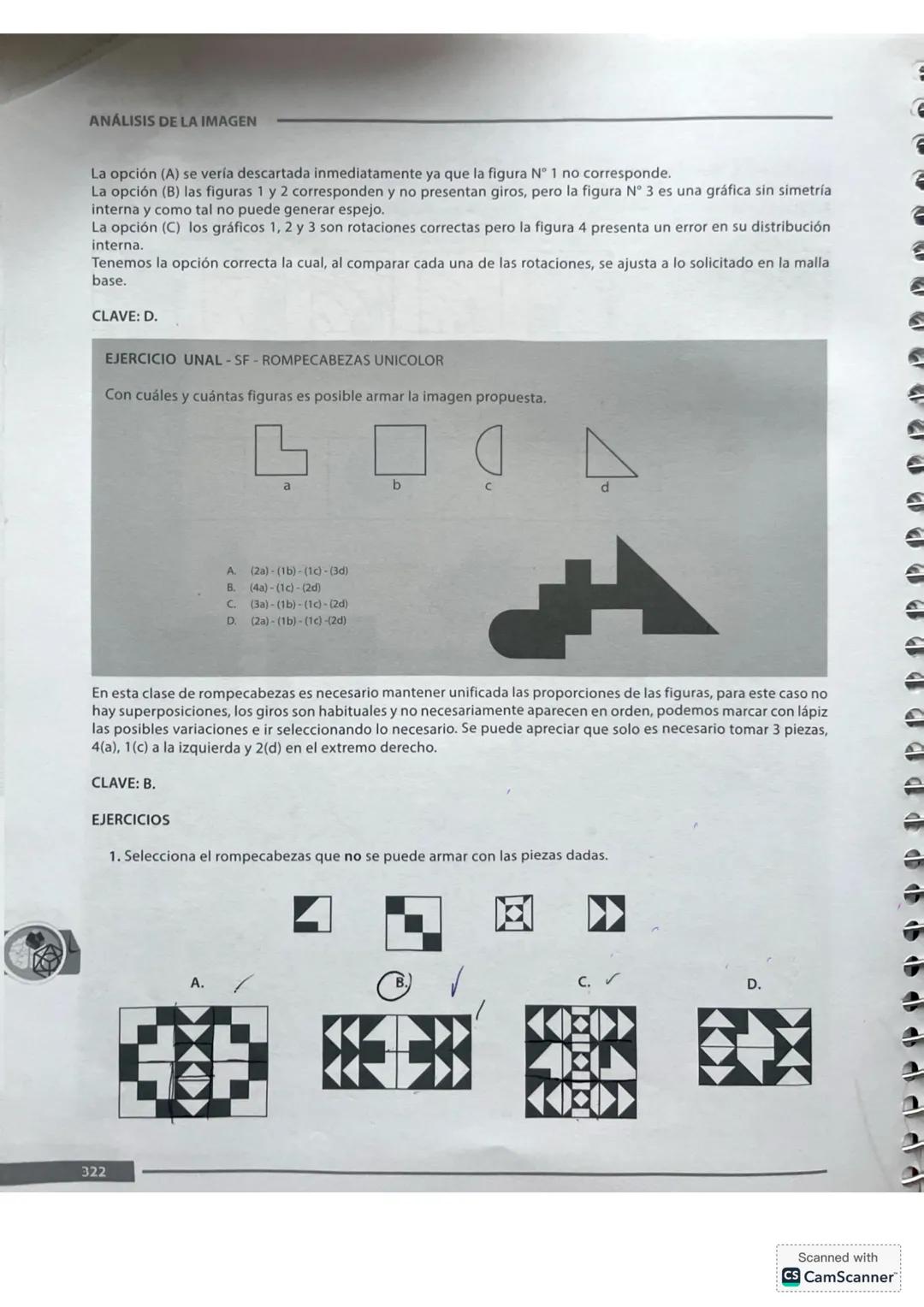

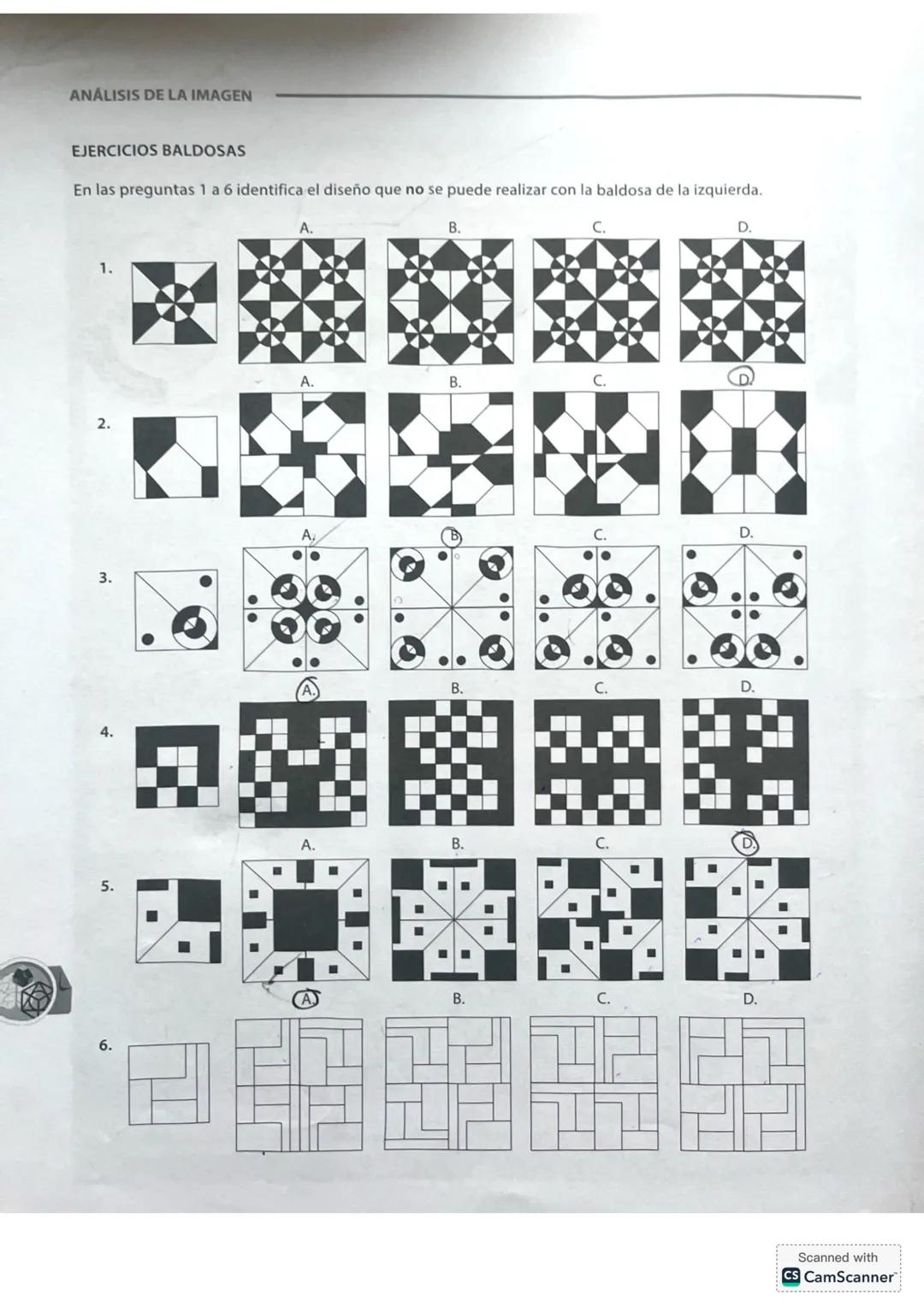

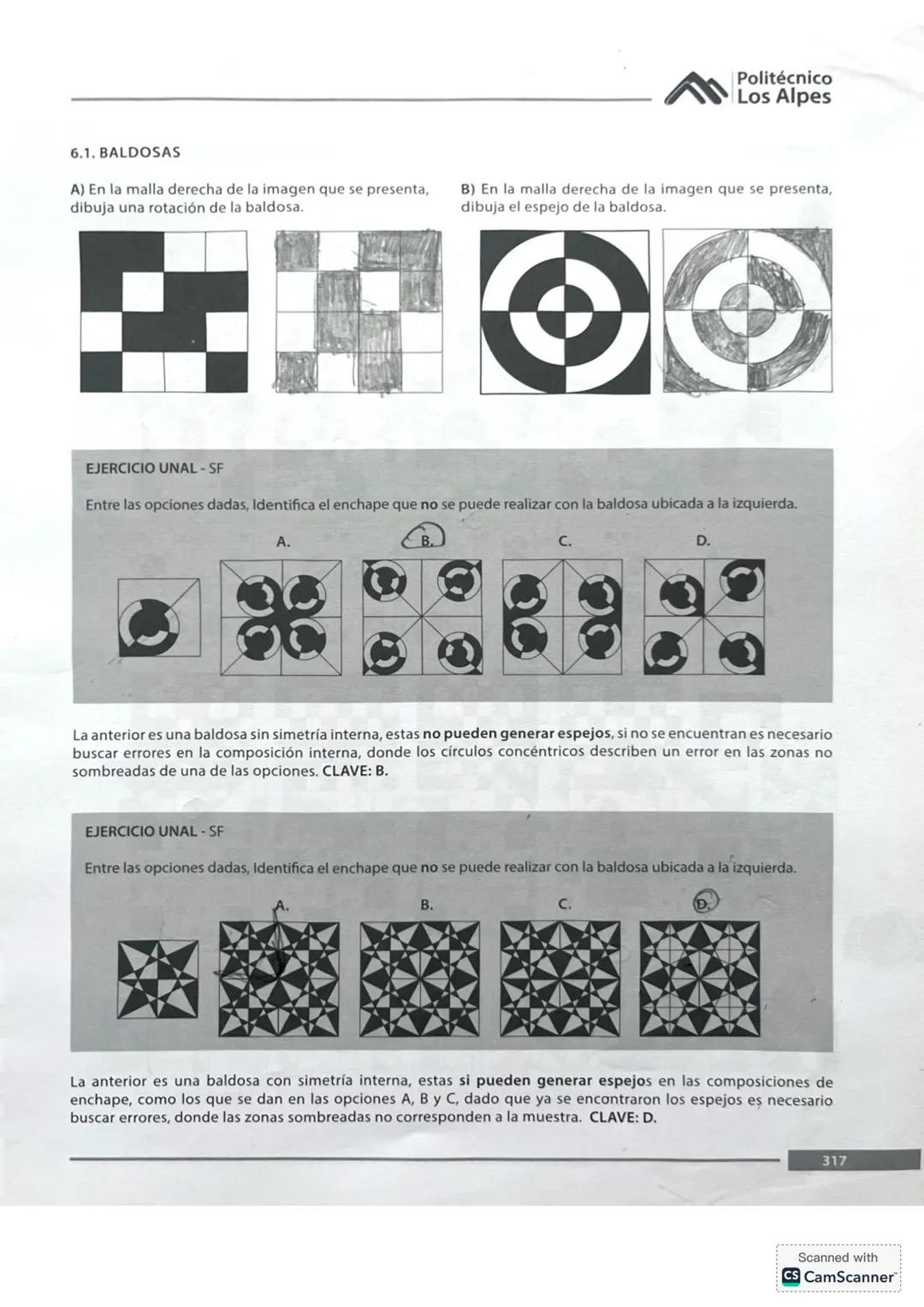

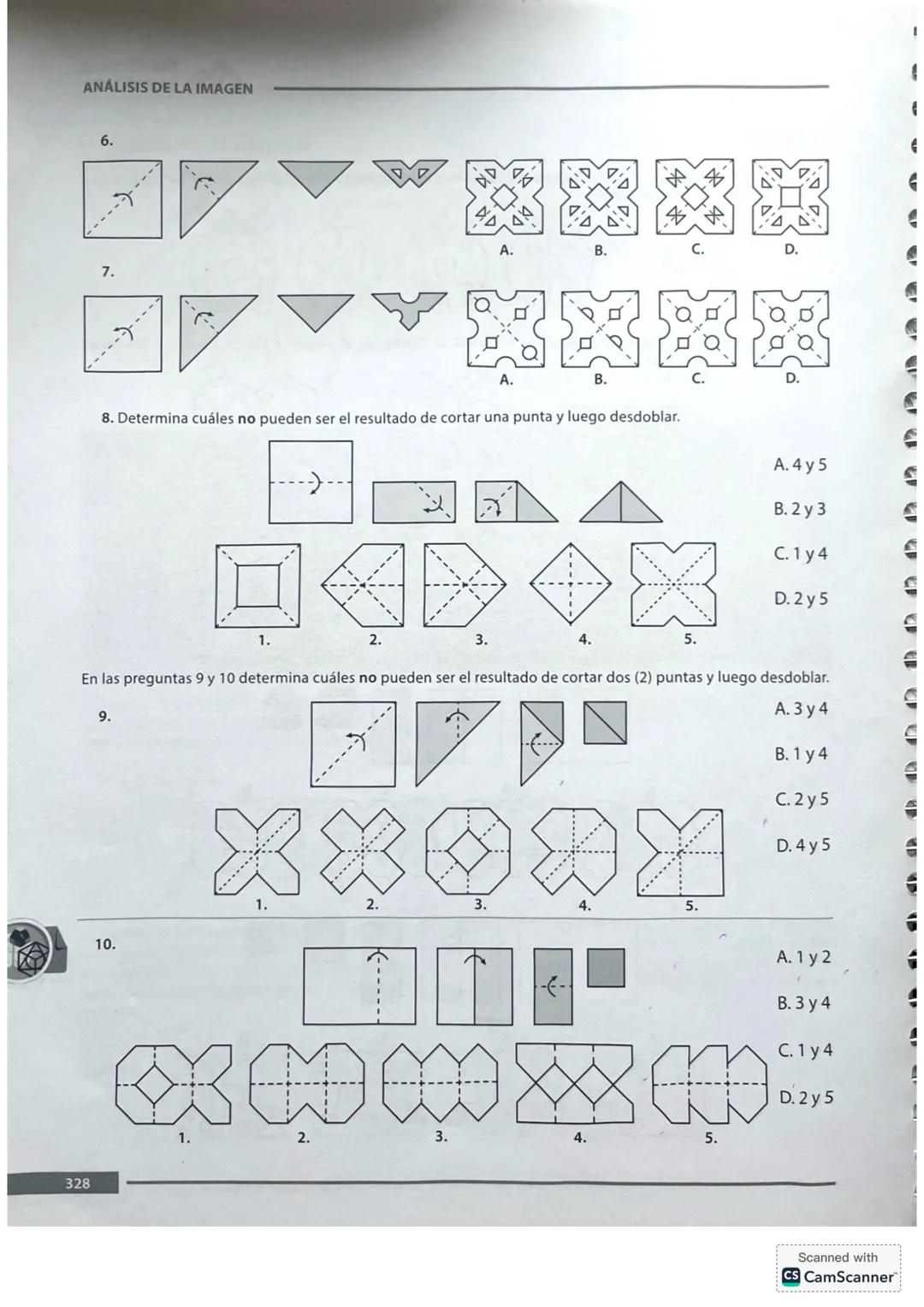

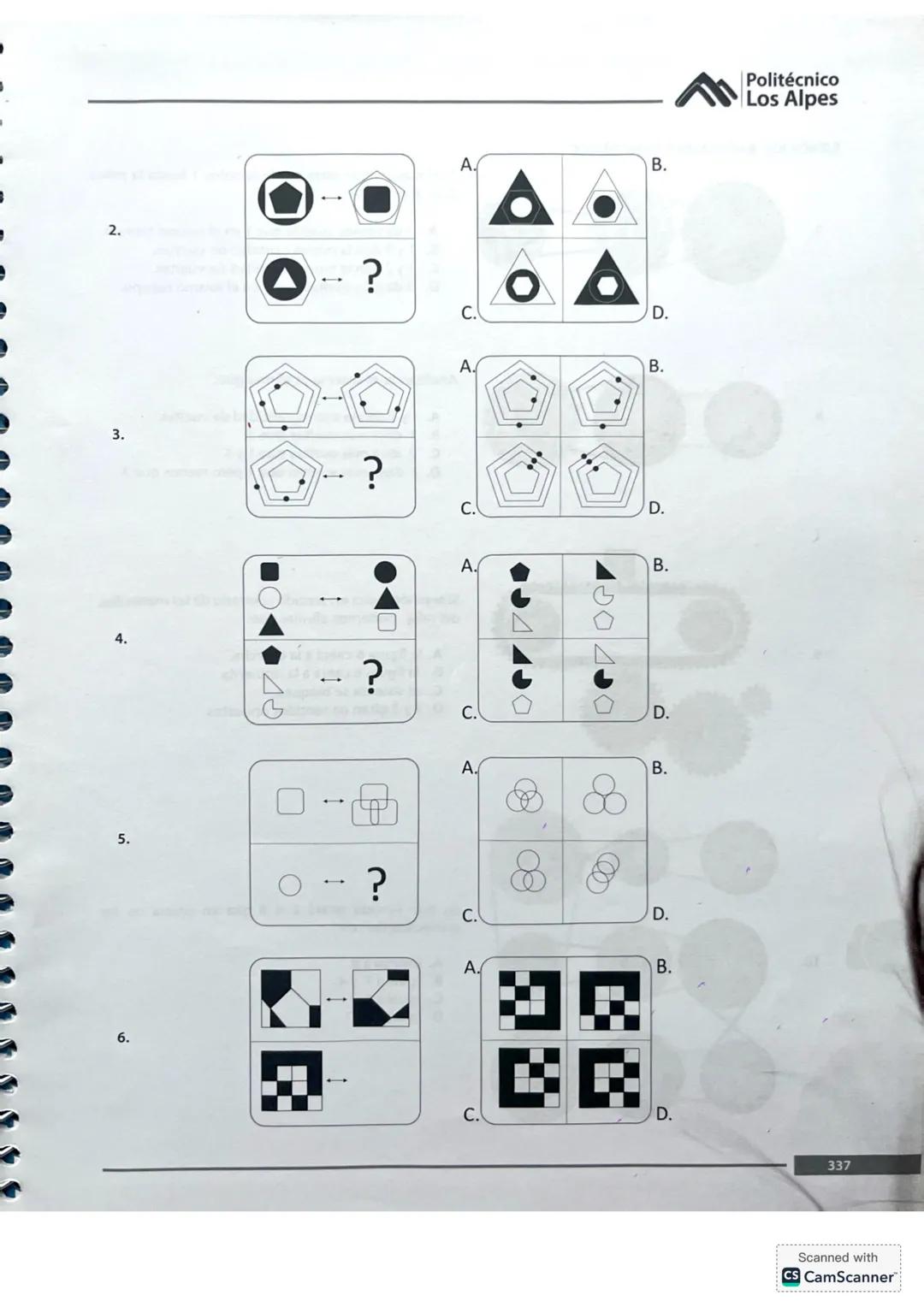

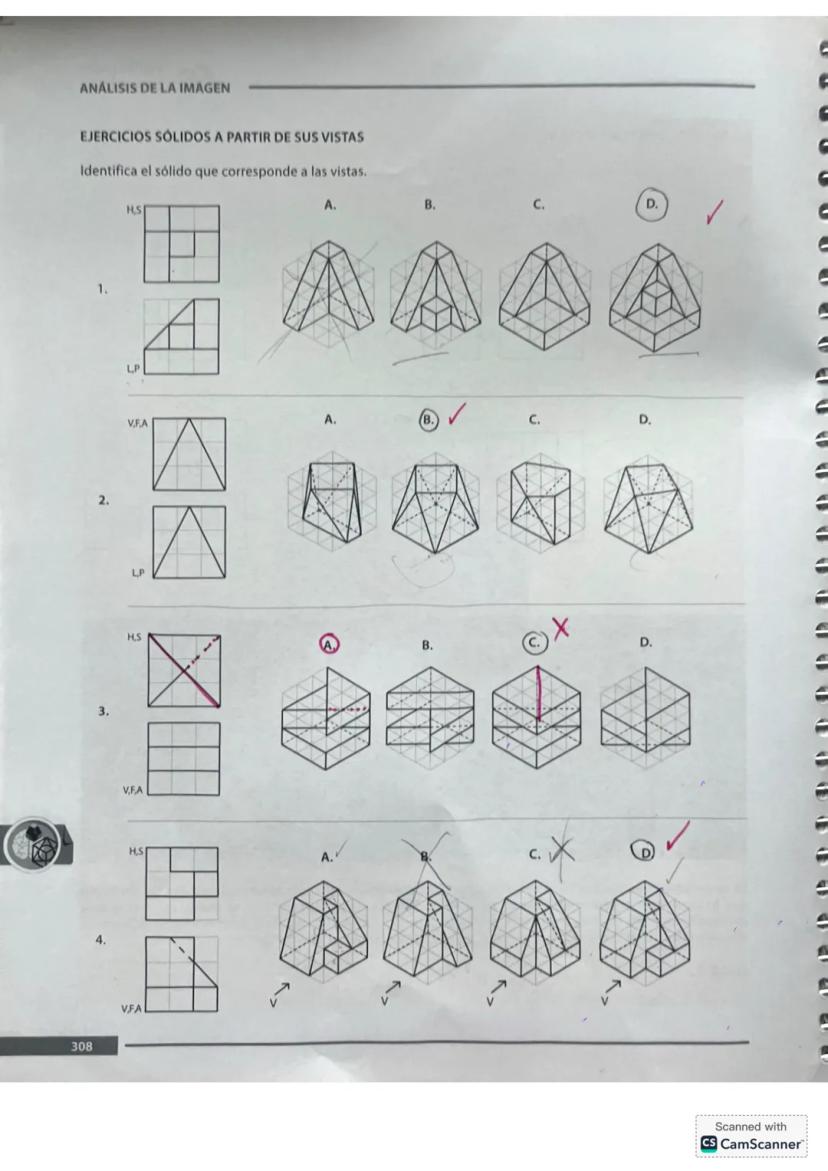

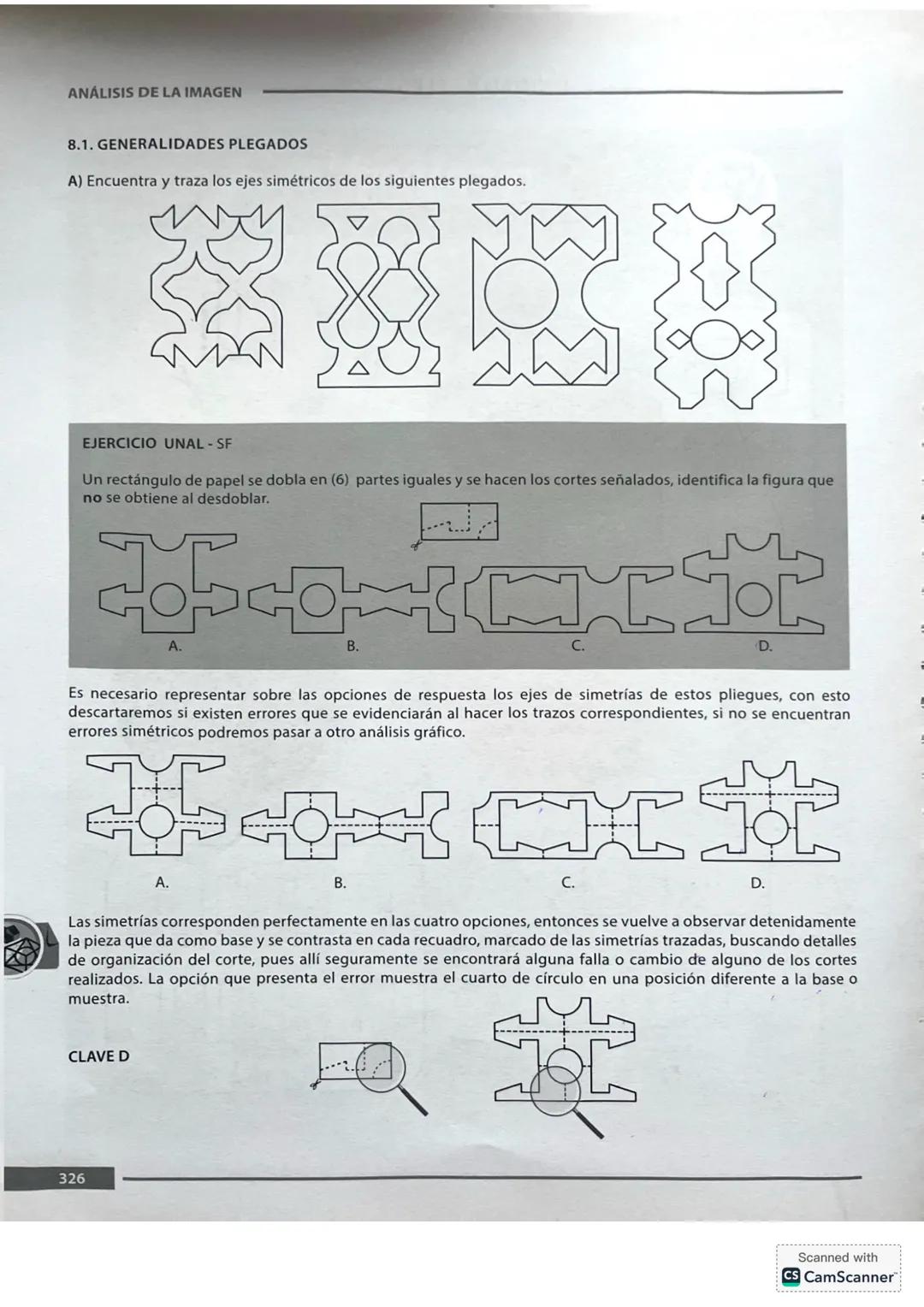

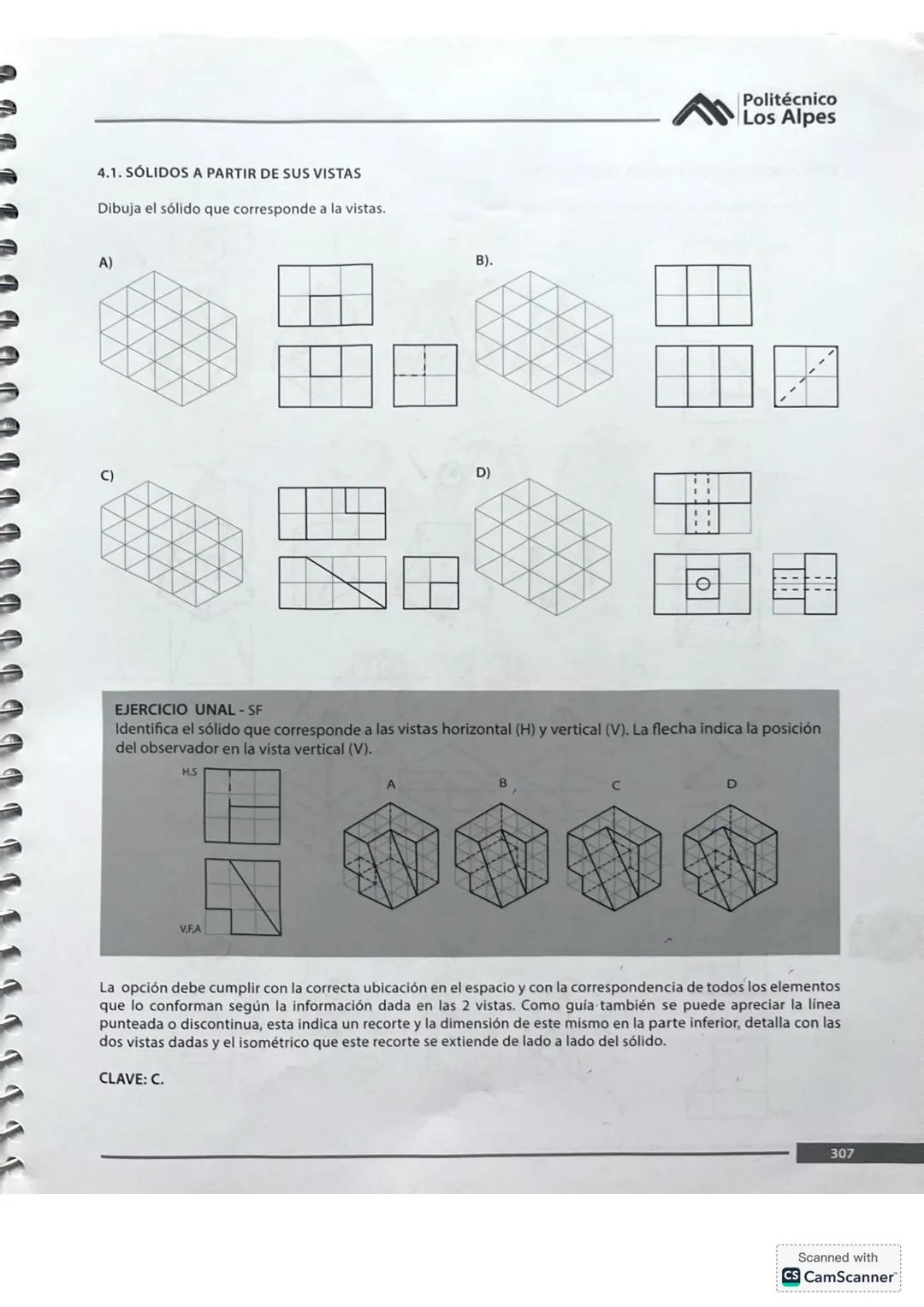

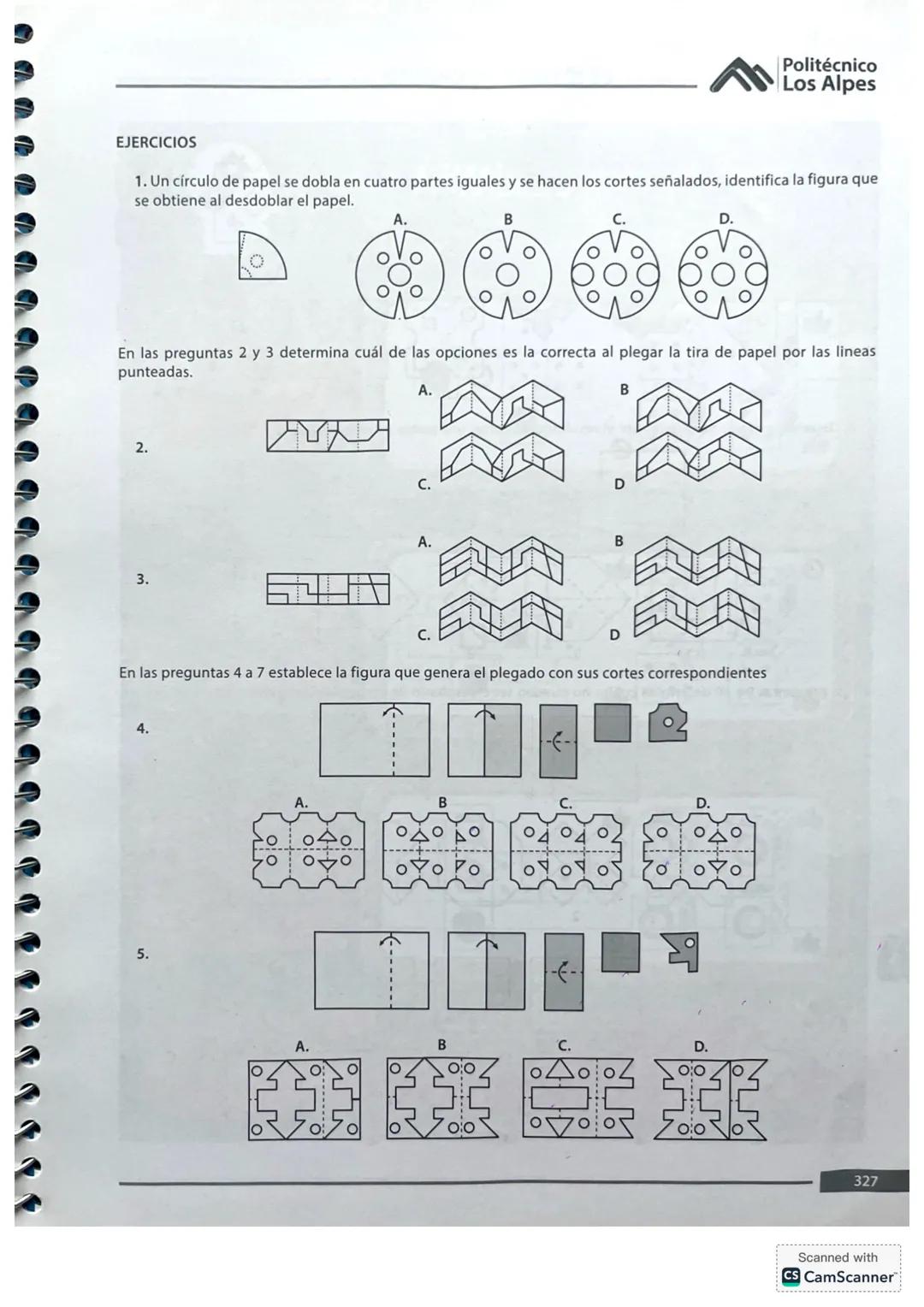

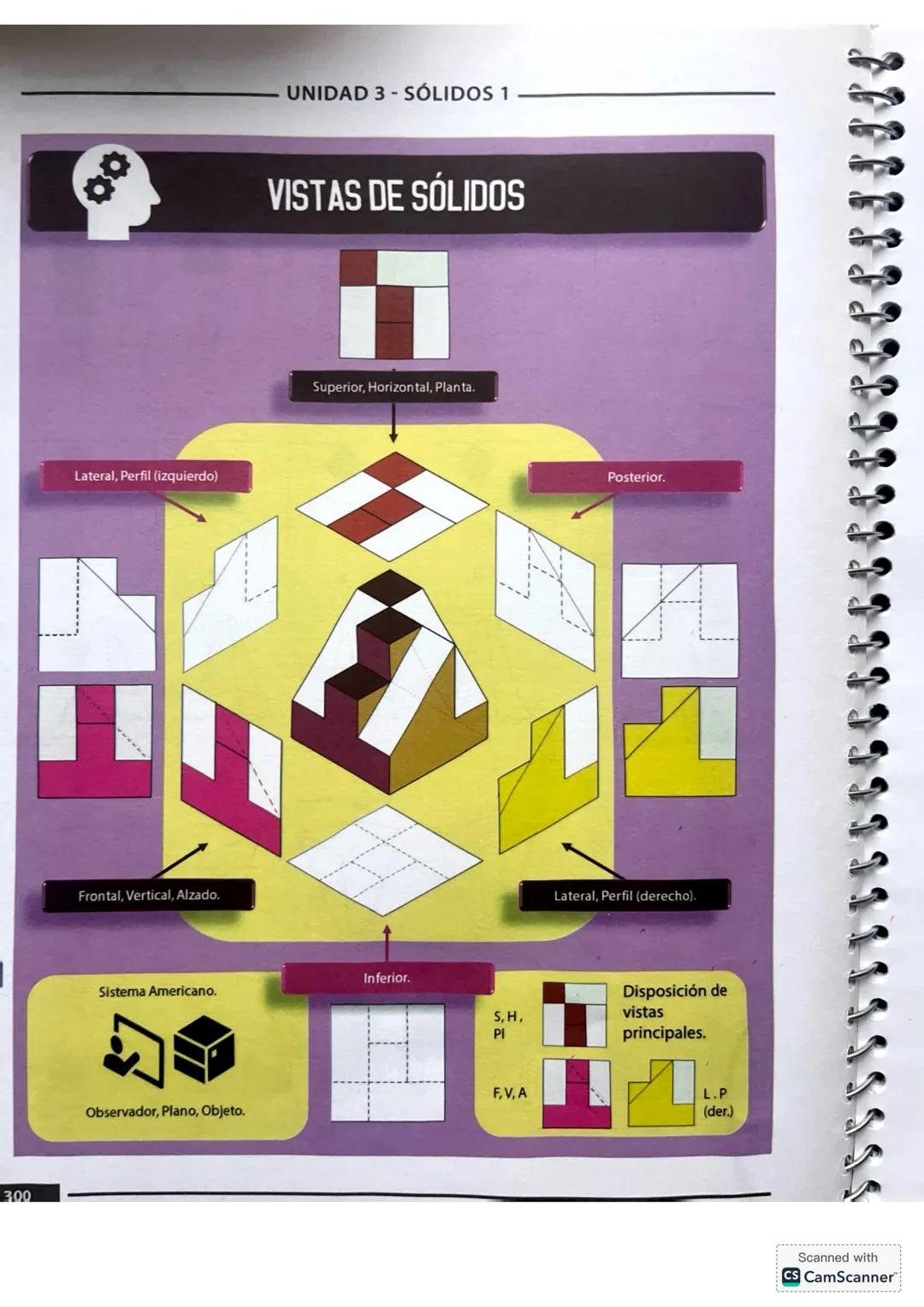

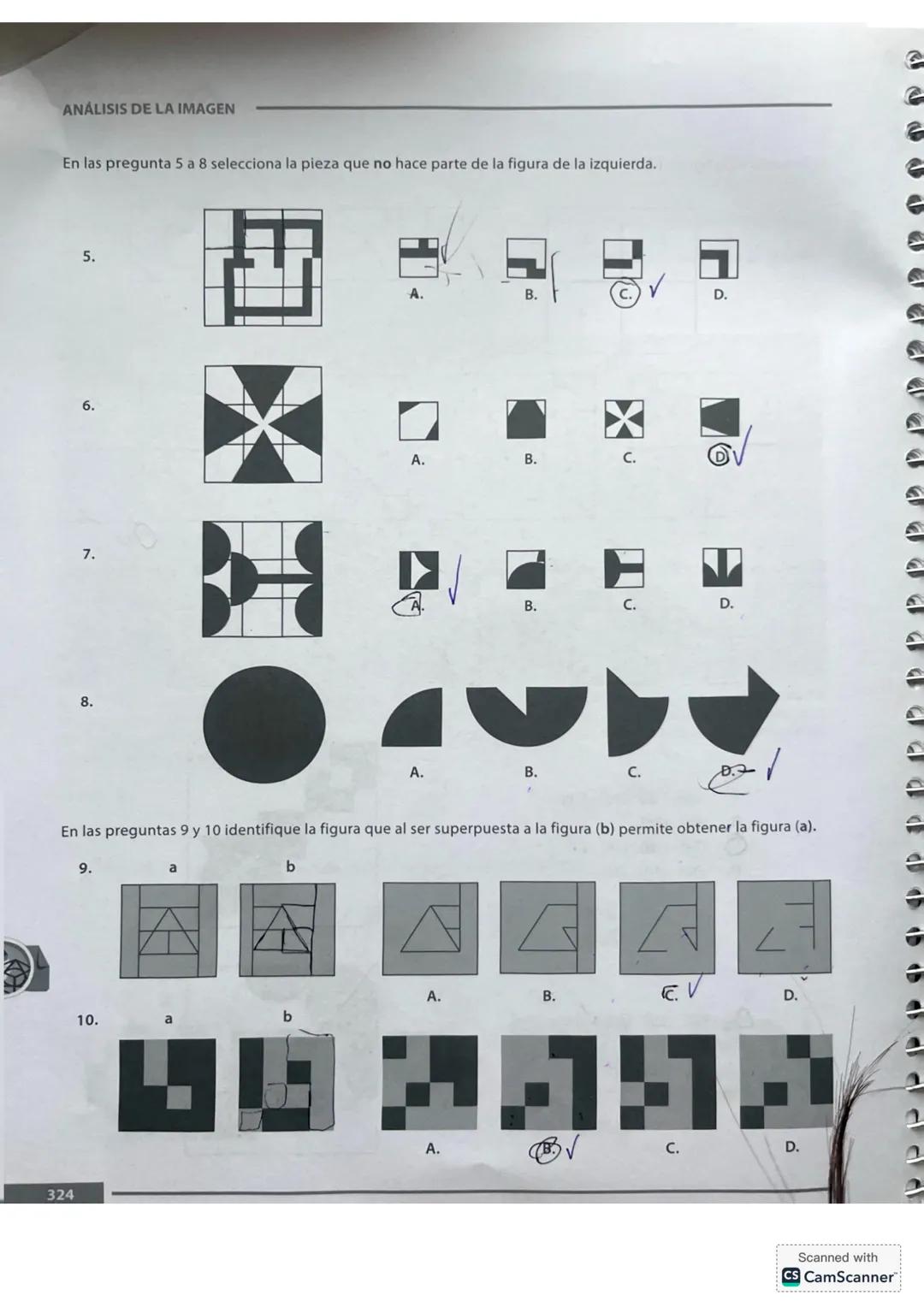

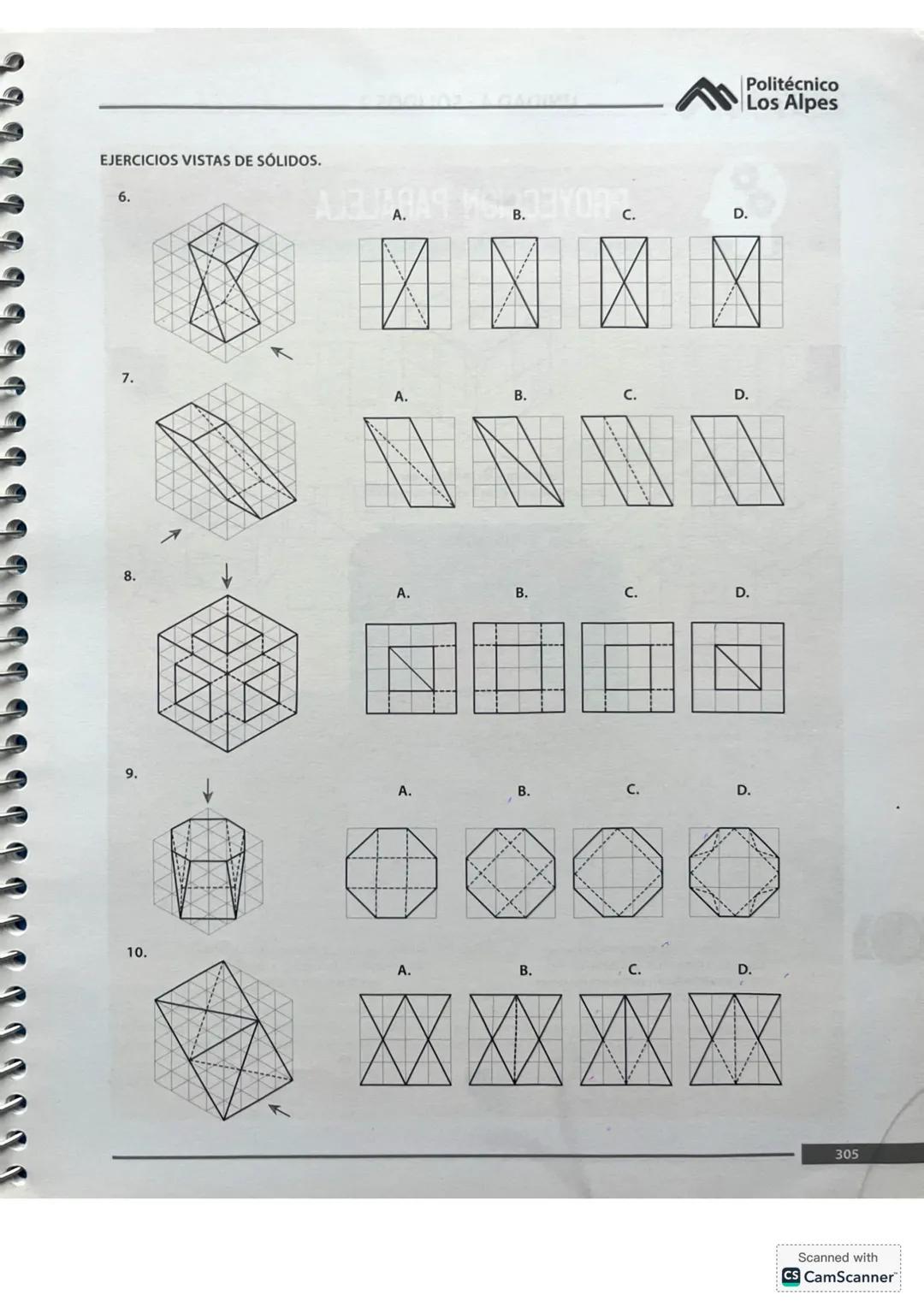

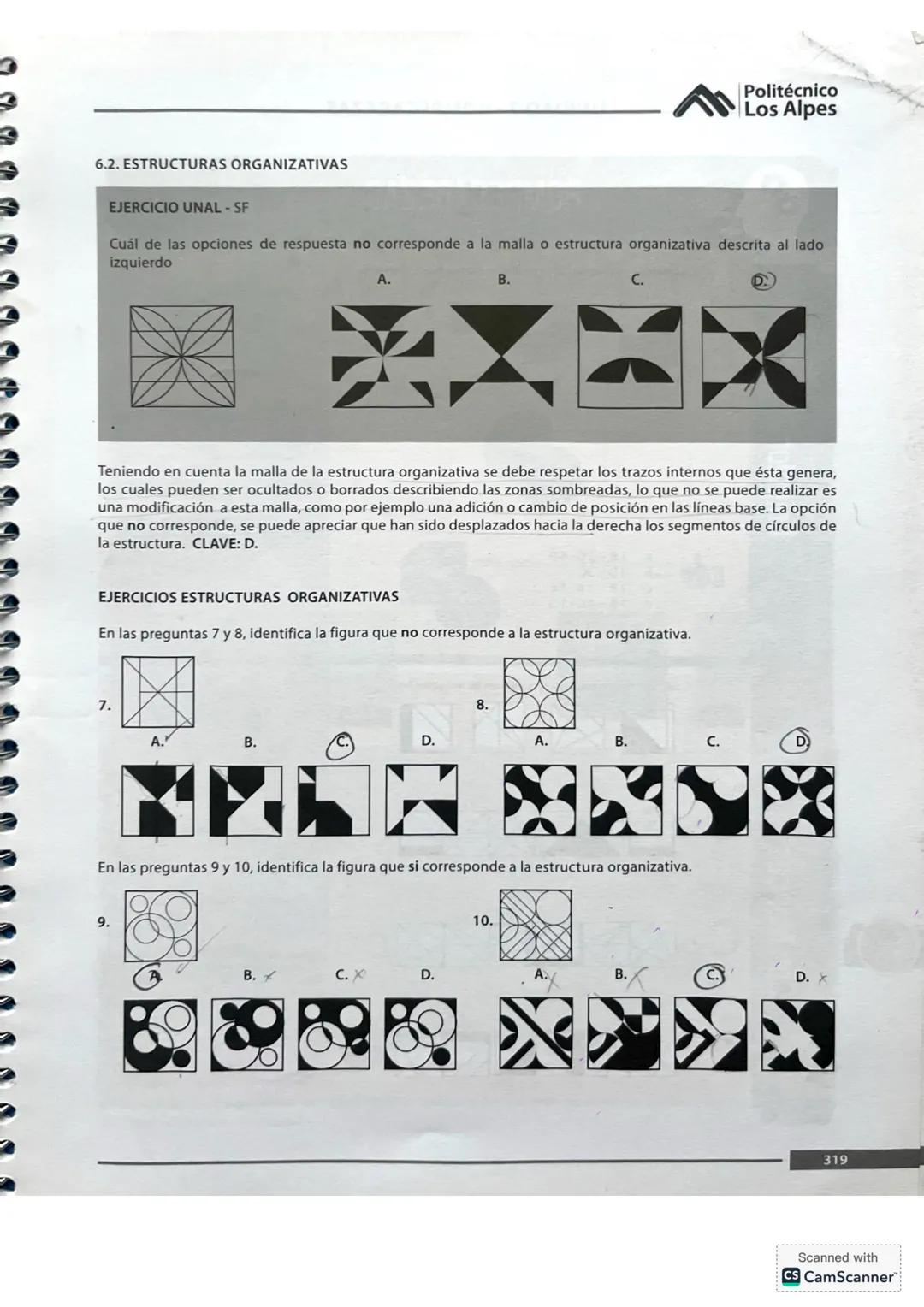

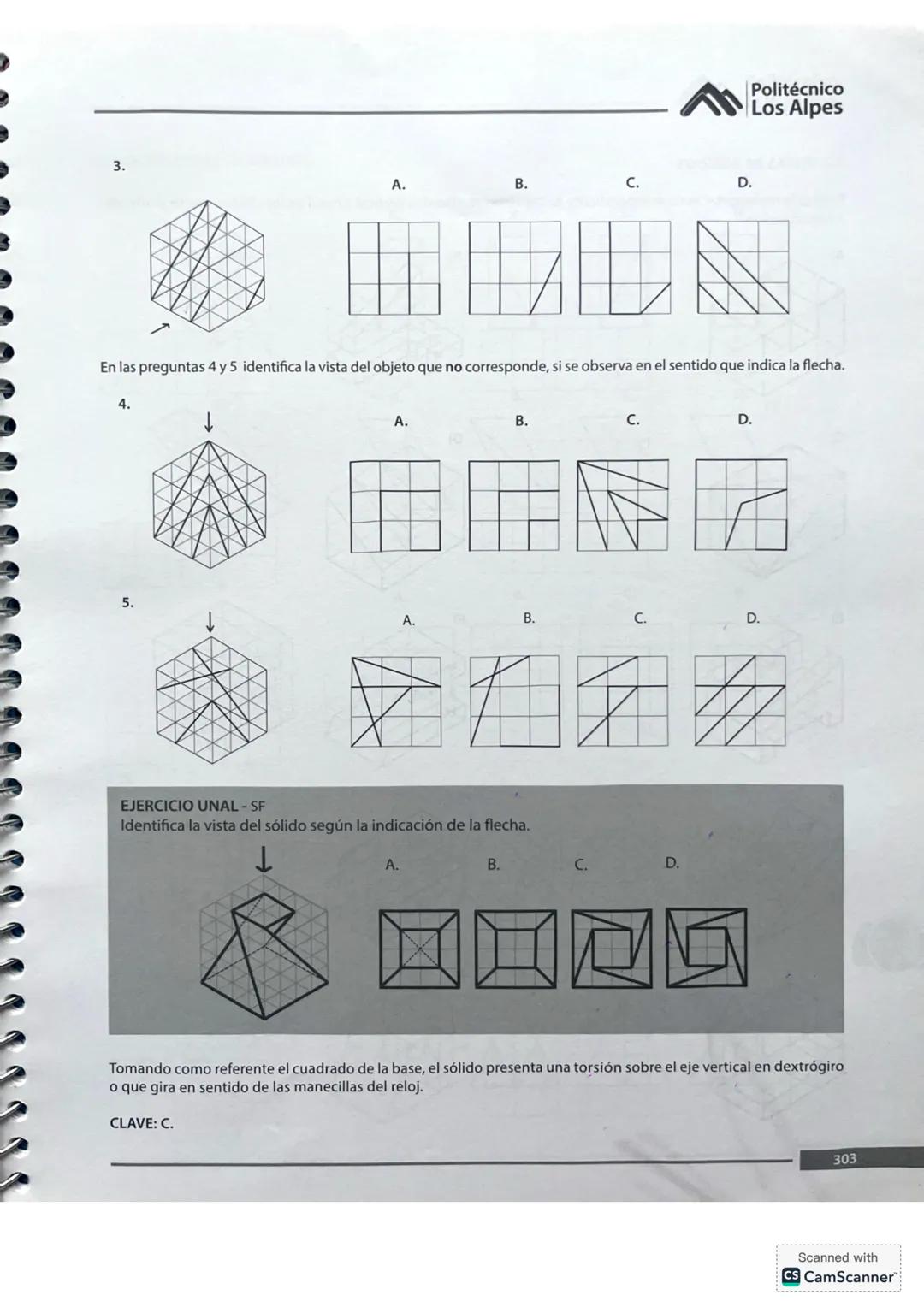

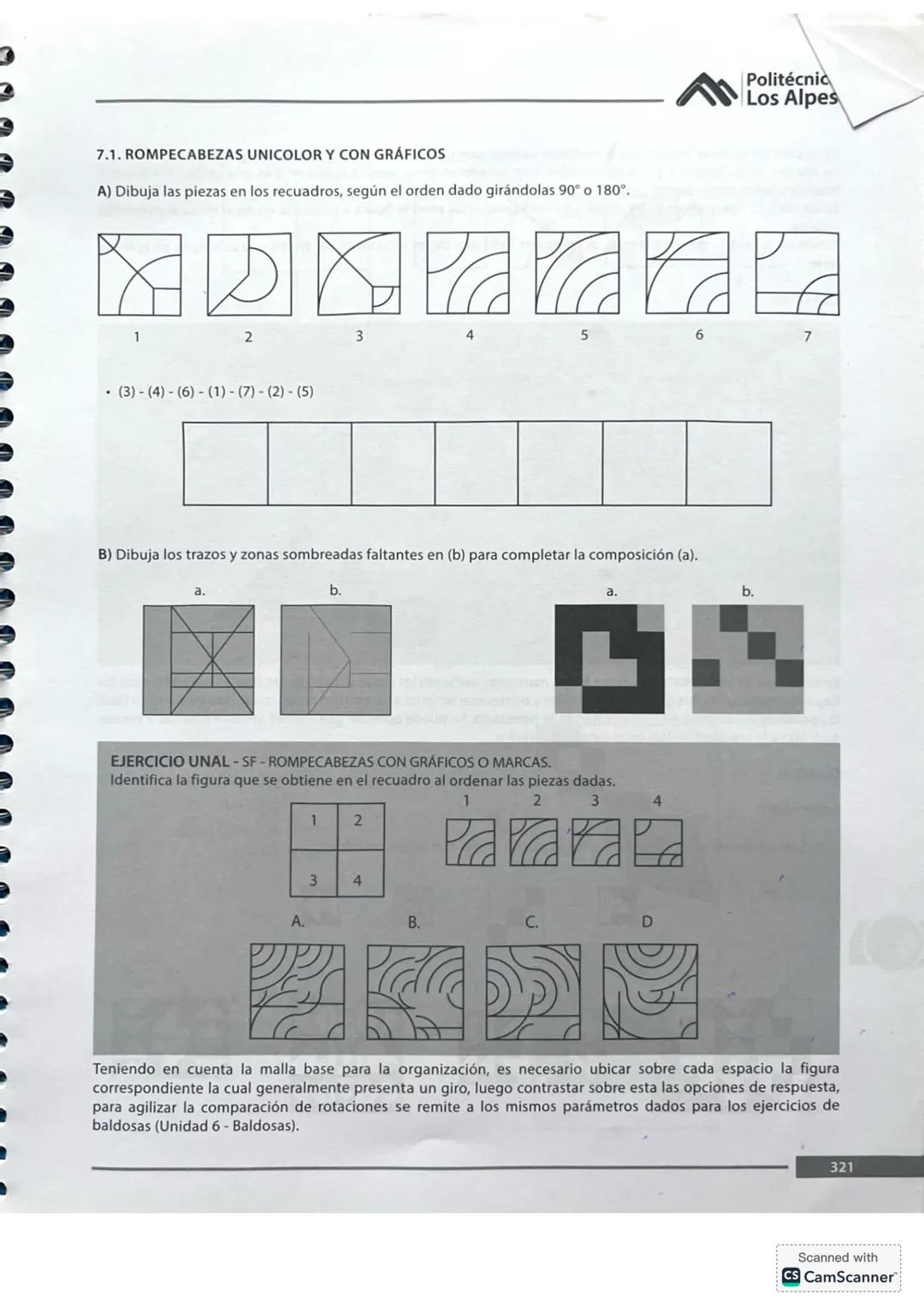

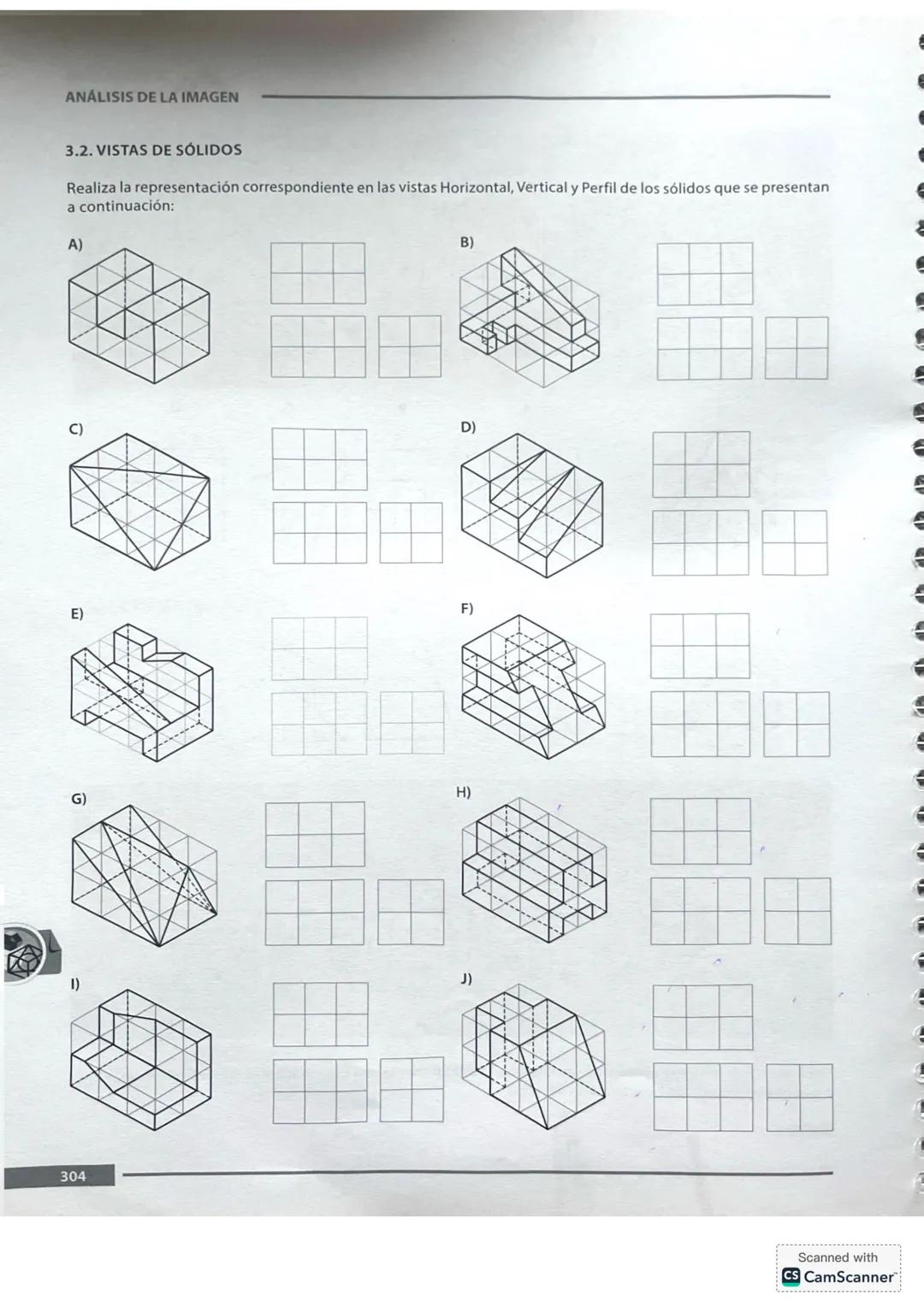

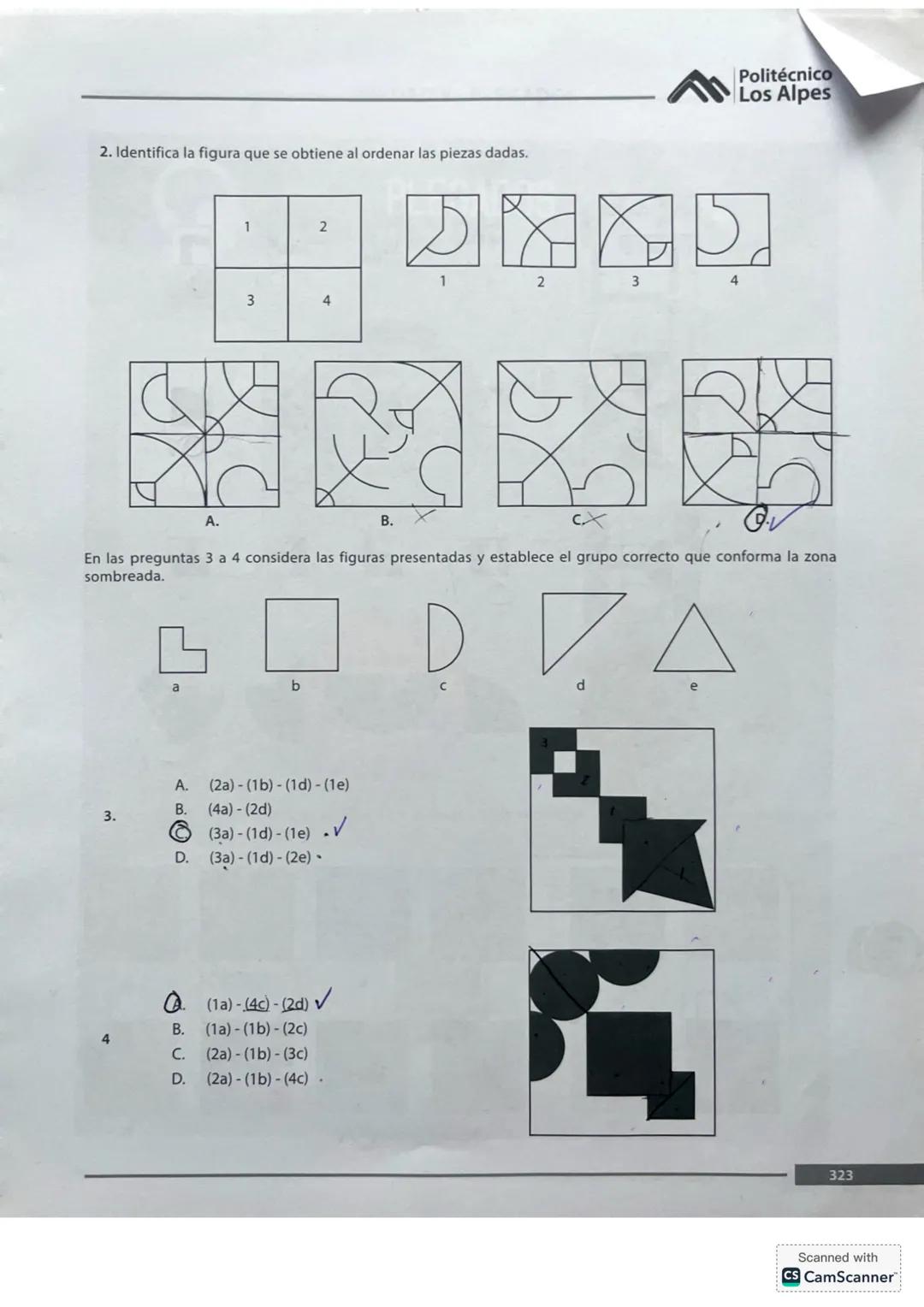

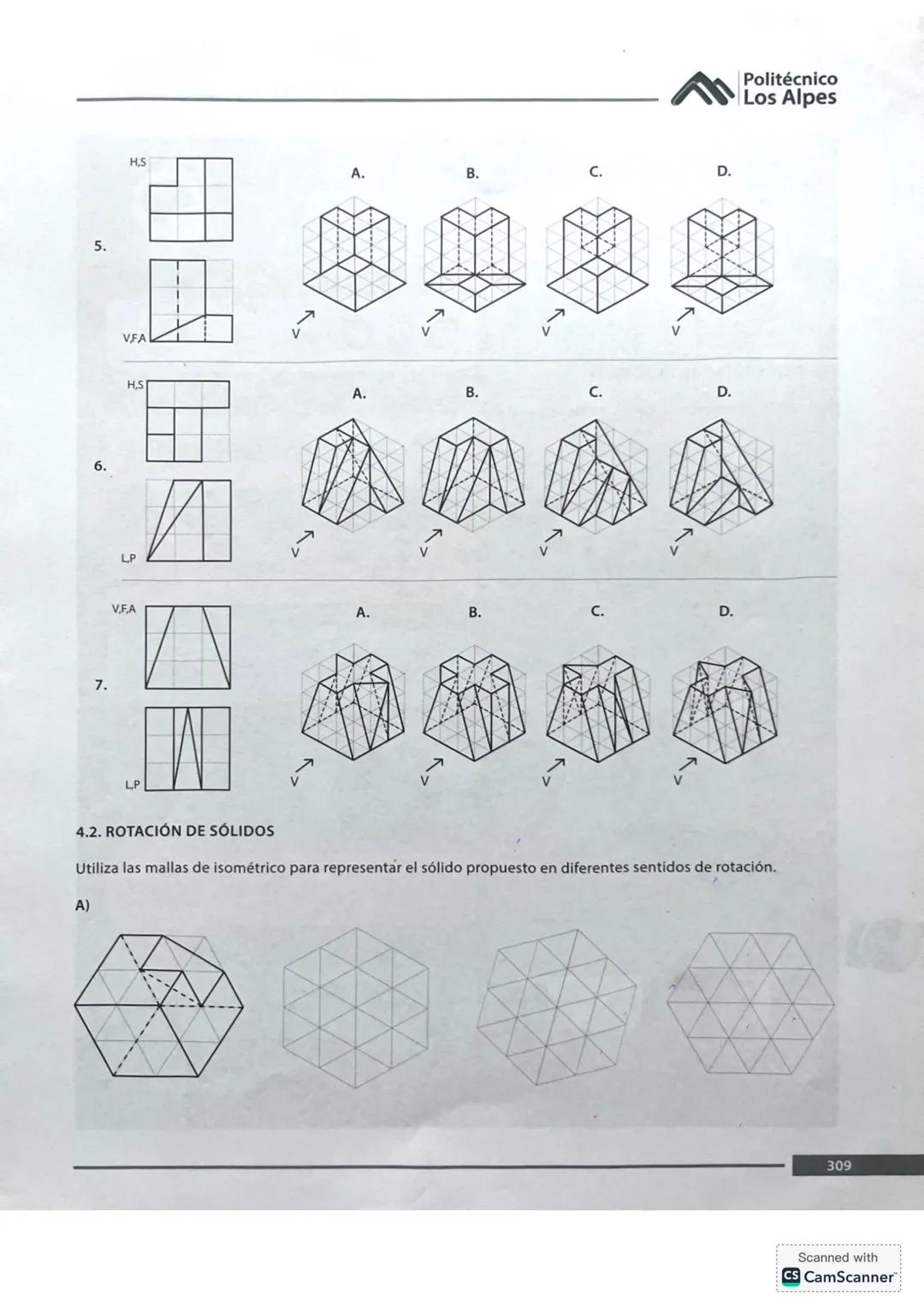

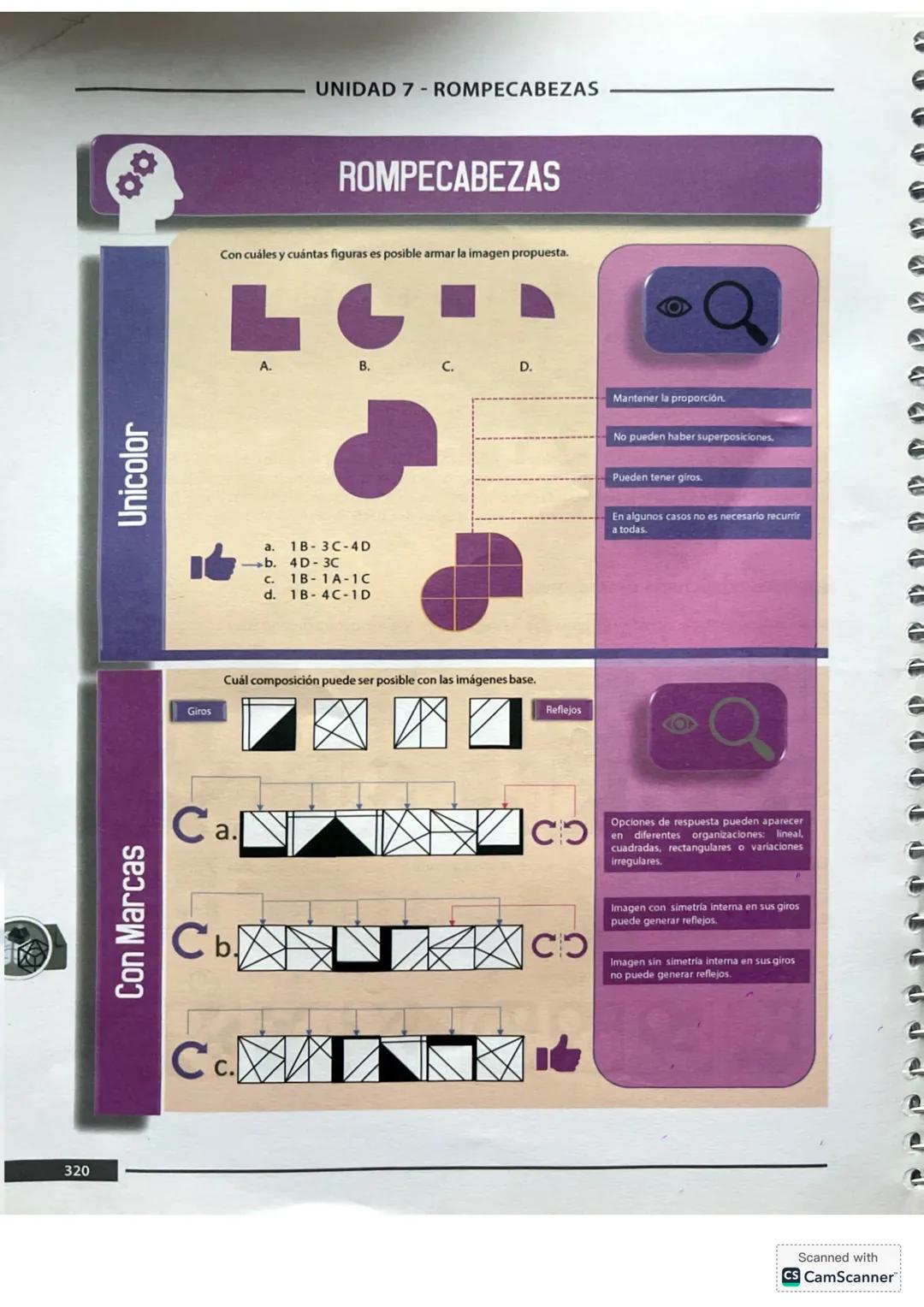

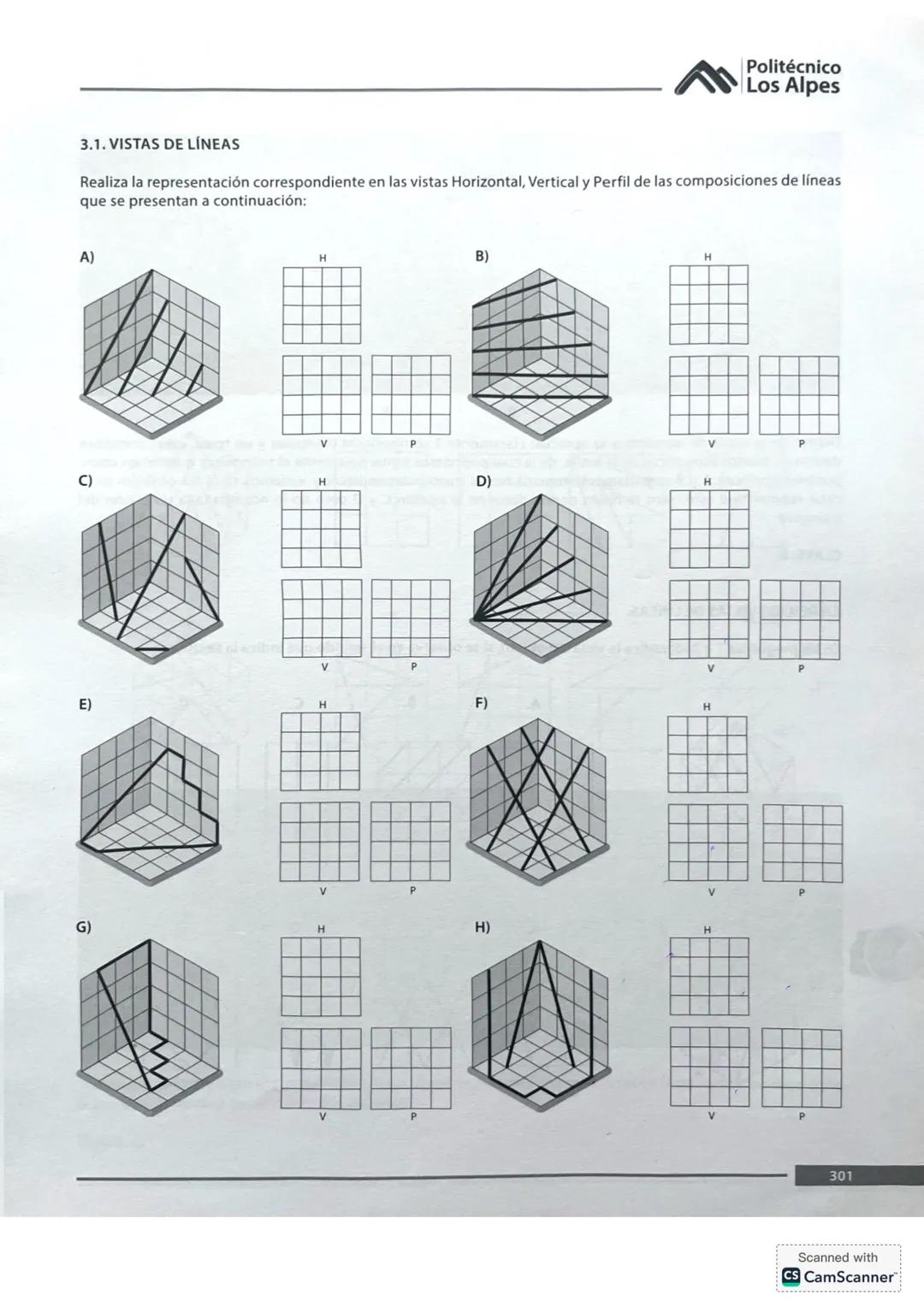

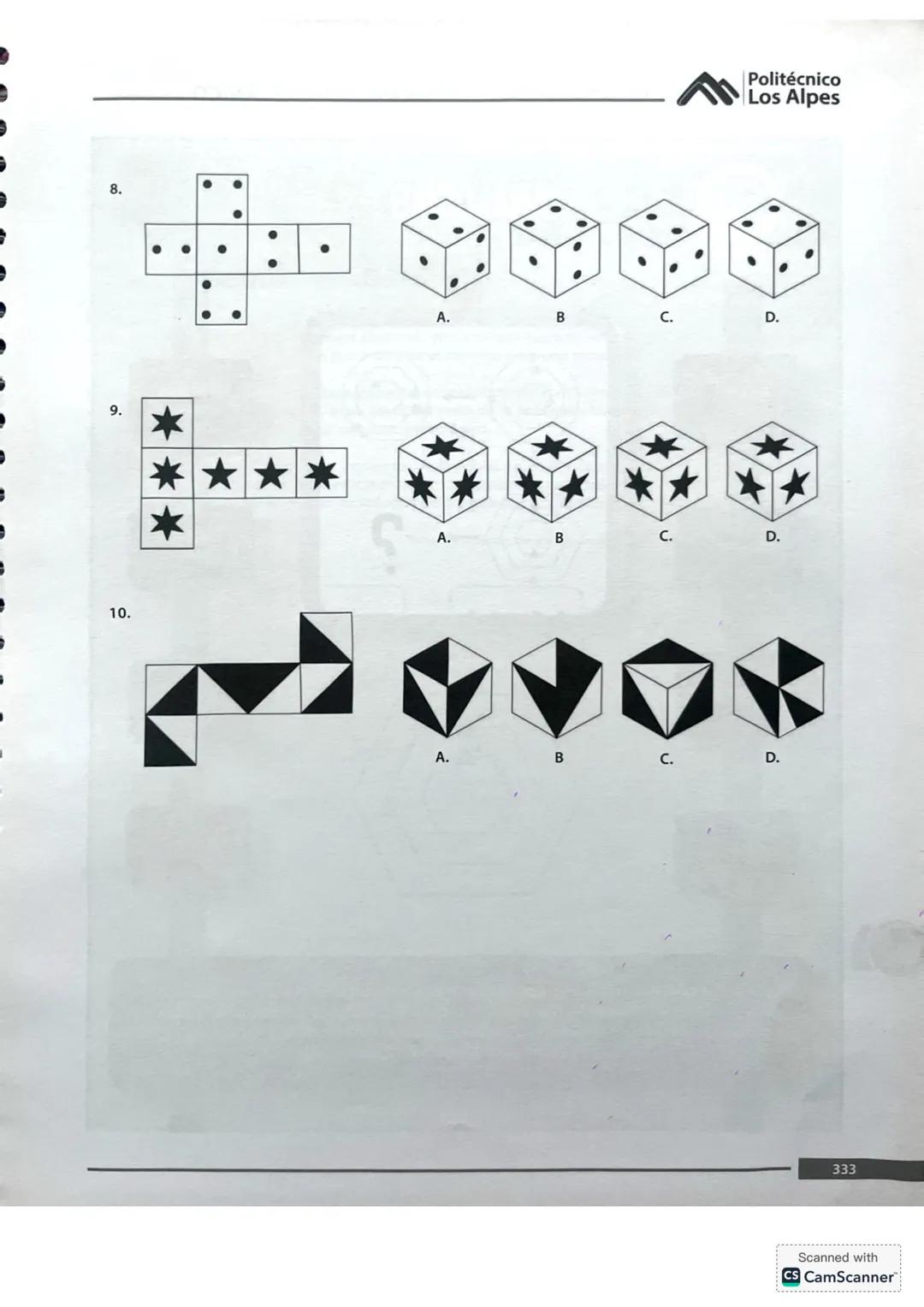

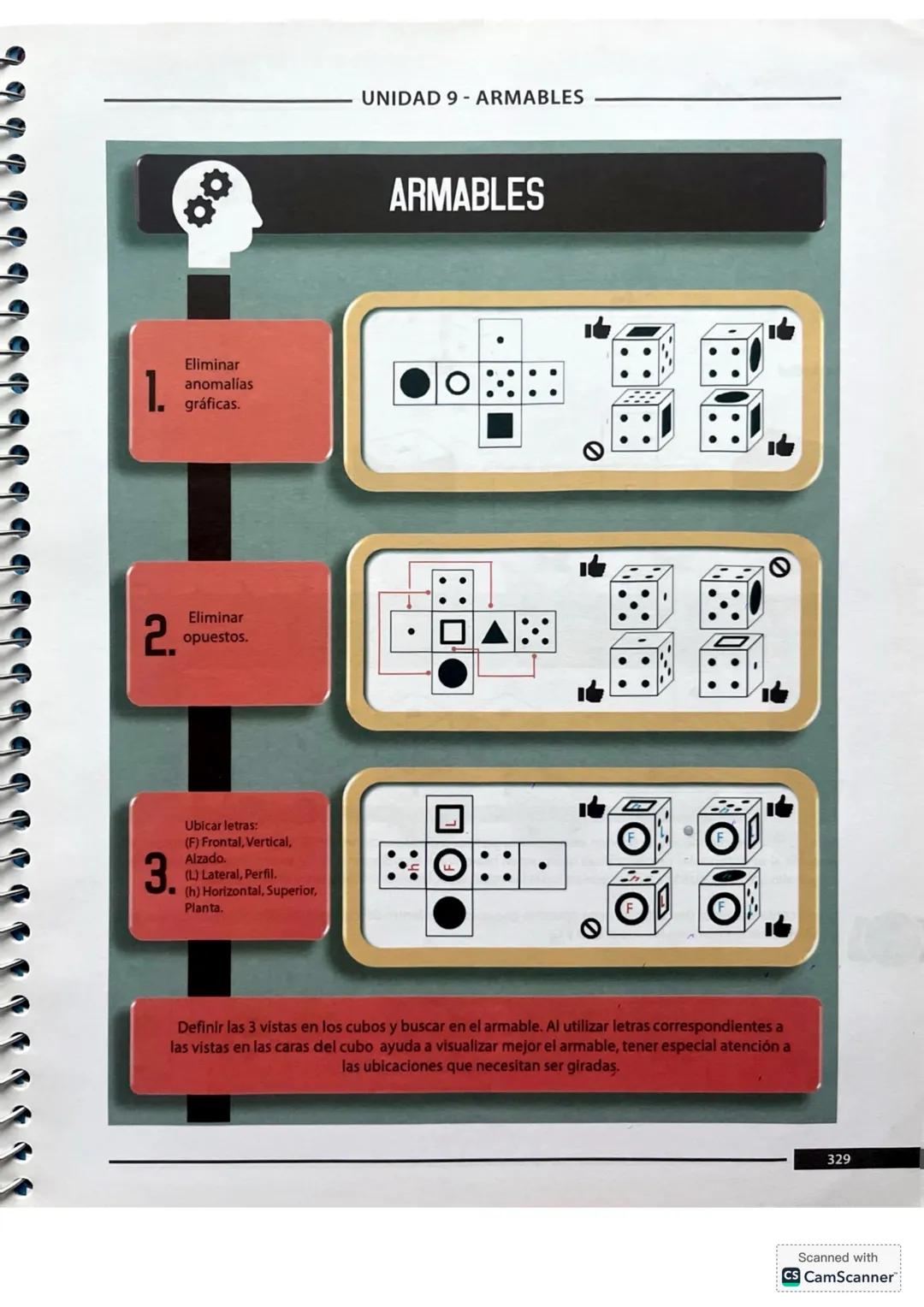

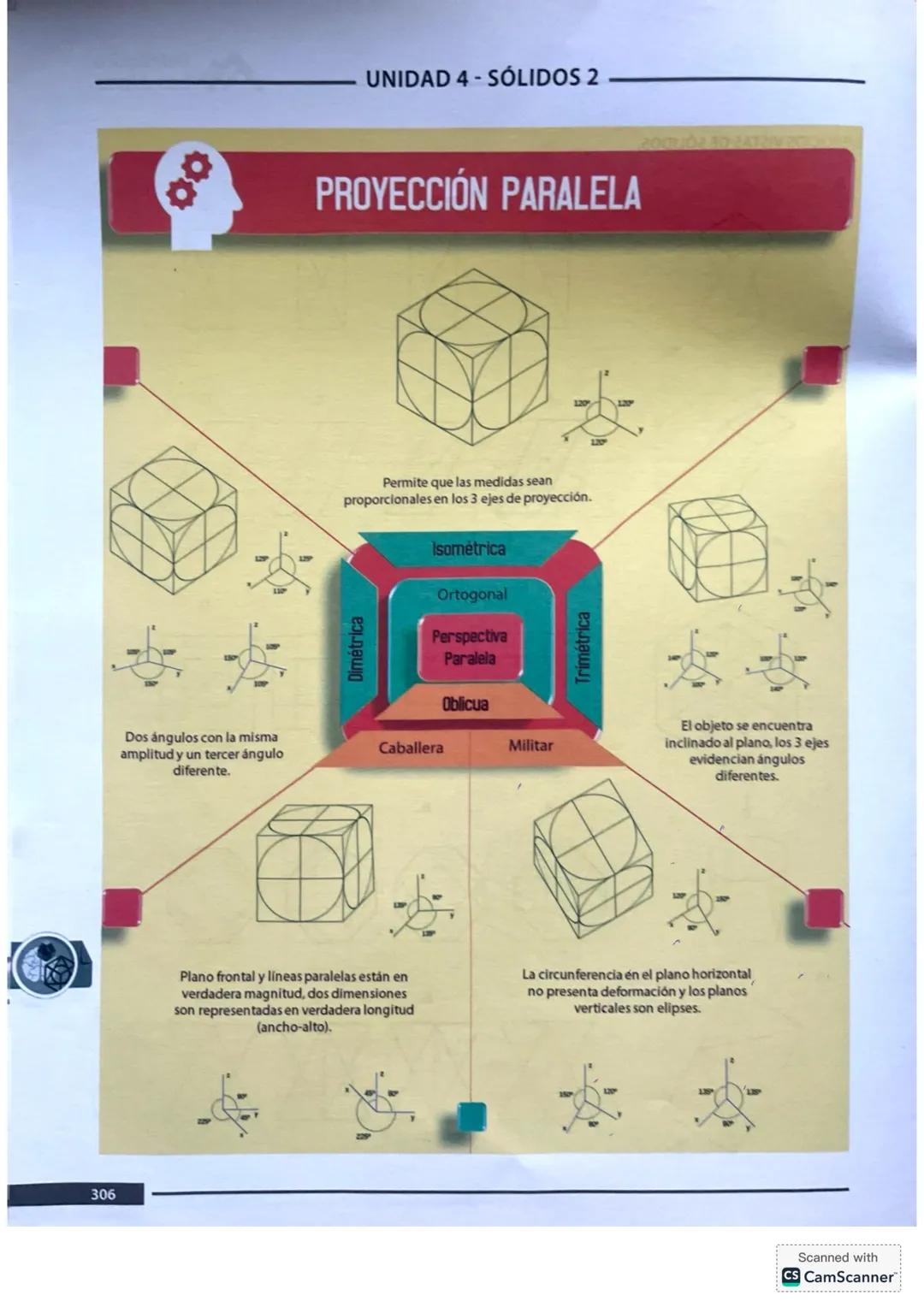

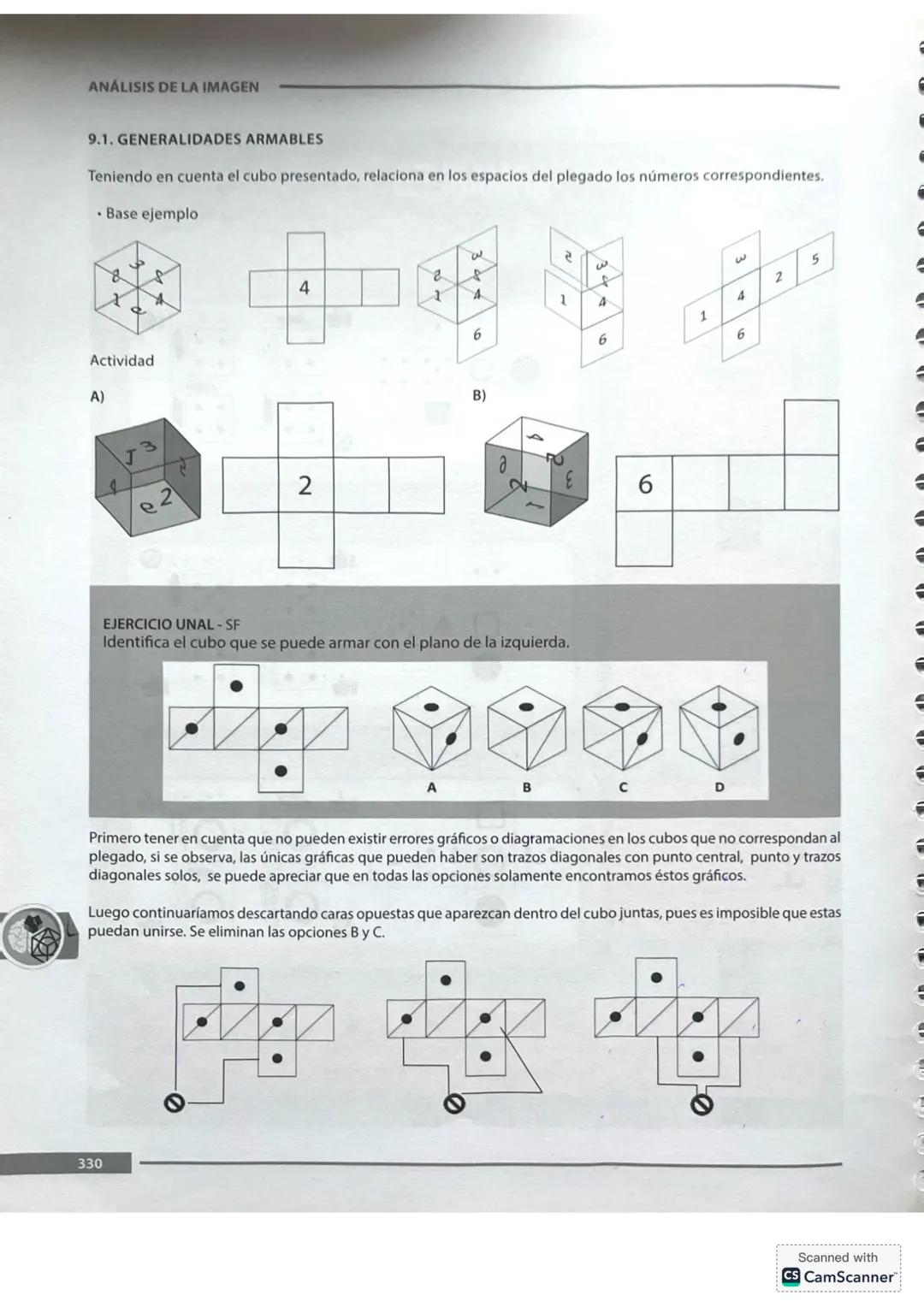

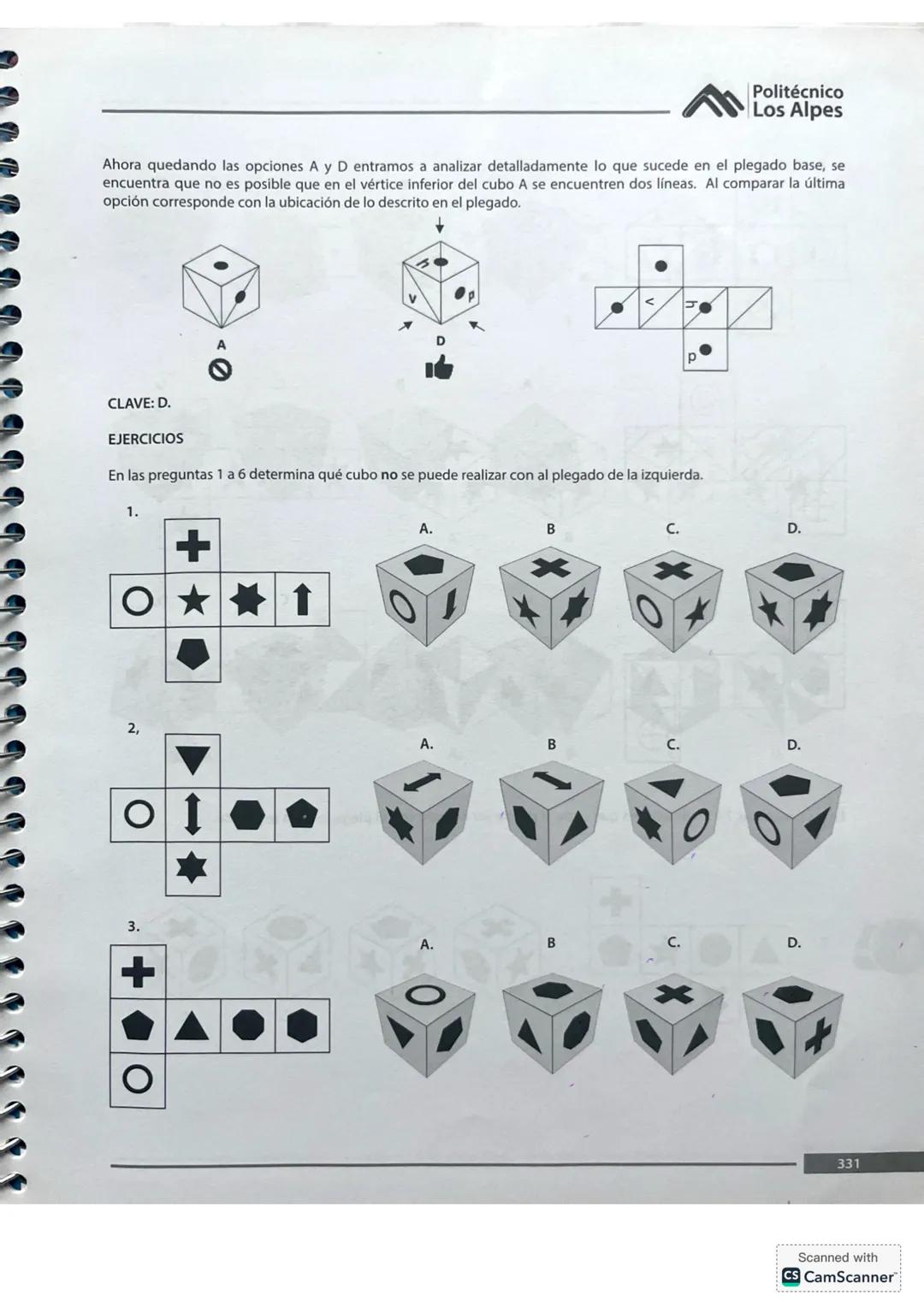

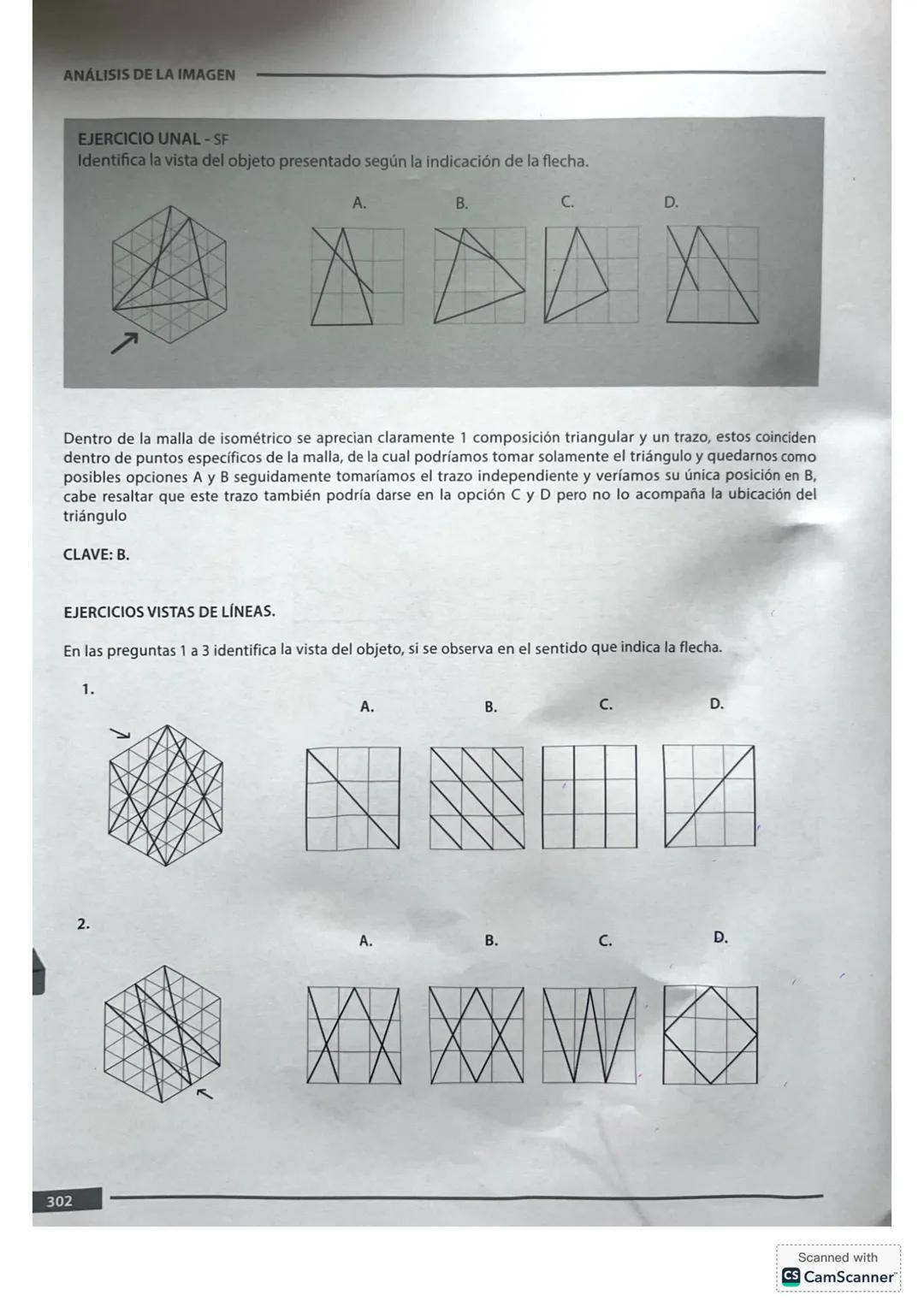

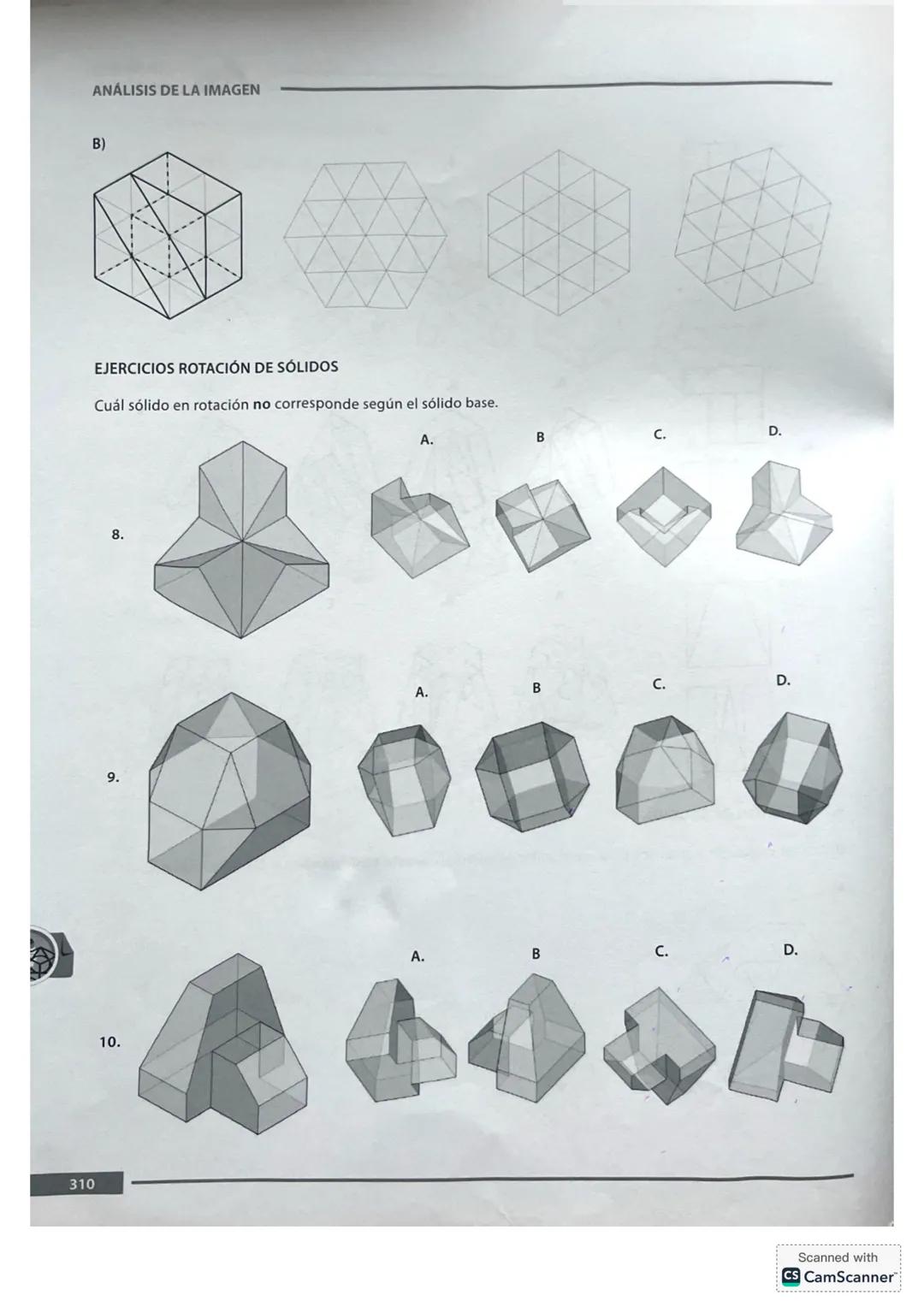

Vistas de Sólidos

Las vistas de sólidos son representaciones bidimensionales de objetos tridimensionales. El sistema americano de proyección utiliza tres vistas principales:

1. Vista Superior (Horizontal o Planta): Es lo que ves cuando miras el objeto desde arriba. Se suele representar en la parte superior izquierda del plano.

2. Vista Frontal (Vertical o Alzado): Es lo que ves cuando miras el objeto directamente de frente. Se coloca debajo de la vista superior.

3. Vista Lateral o de Perfil: Es lo que ves cuando miras el objeto desde un lado (generalmente el derecho). Se ubica a la derecha de la vista frontal.

Estas vistas se complementan con vistas adicionales como la vista inferior, posterior y lateral izquierda cuando son necesarias para describir completamente el objeto.

La disposición de estas vistas sigue convenciones específicas que permiten relacionarlas entre sí. Por ejemplo, la anchura es la misma en la vista superior y frontal; la altura es igual en las vistas frontal y lateral; y la profundidad coincide en las vistas superior y lateral.

Comprender este sistema te permite "leer" planos técnicos e interpretar objetos tridimensionales a partir de sus proyecciones bidimensionales, una habilidad fundamental en ingeniería, arquitectura y diseño.

Concepto fundamental: Las vistas ortogonales representan las dimensiones reales del objeto sin distorsión de perspectiva, lo que permite tomar medidas precisas directamente del plano.
