Leyes de Kirchhoff Explicadas Fácilmente

Primera Ley de Kirchhoff

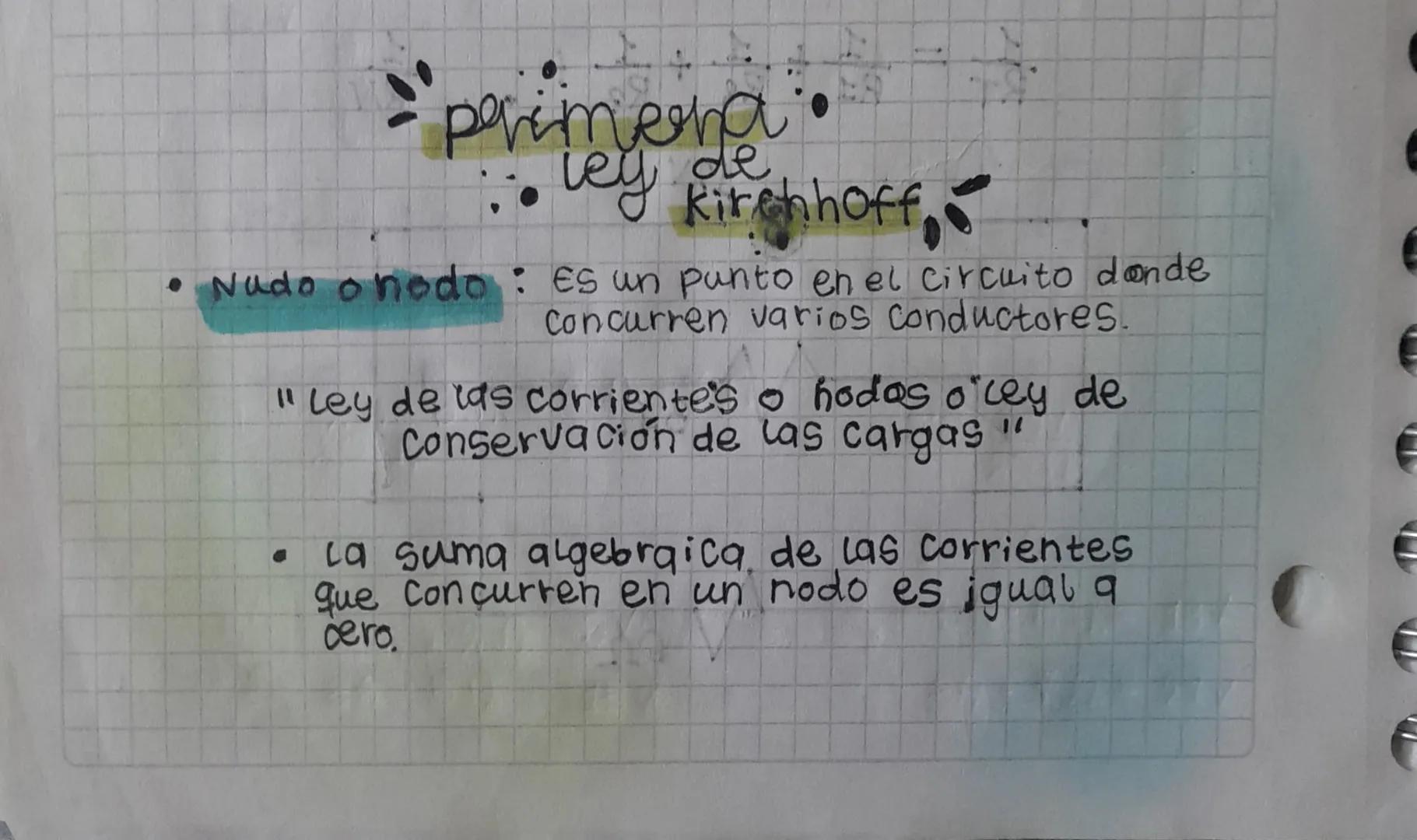

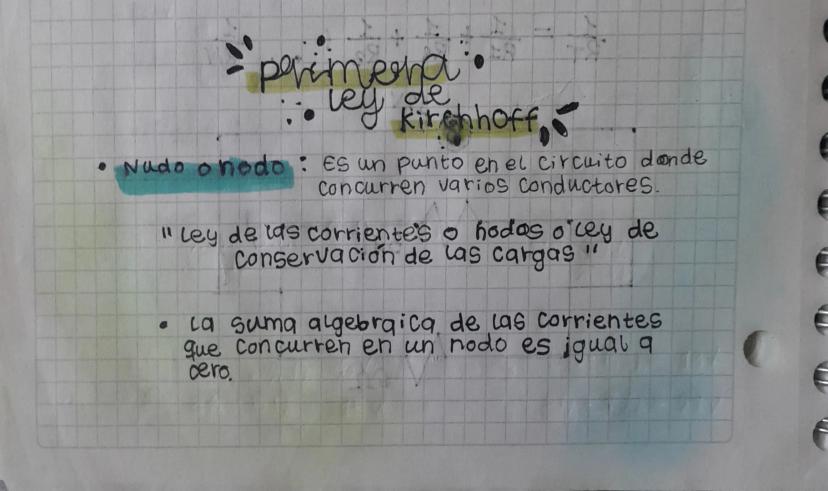

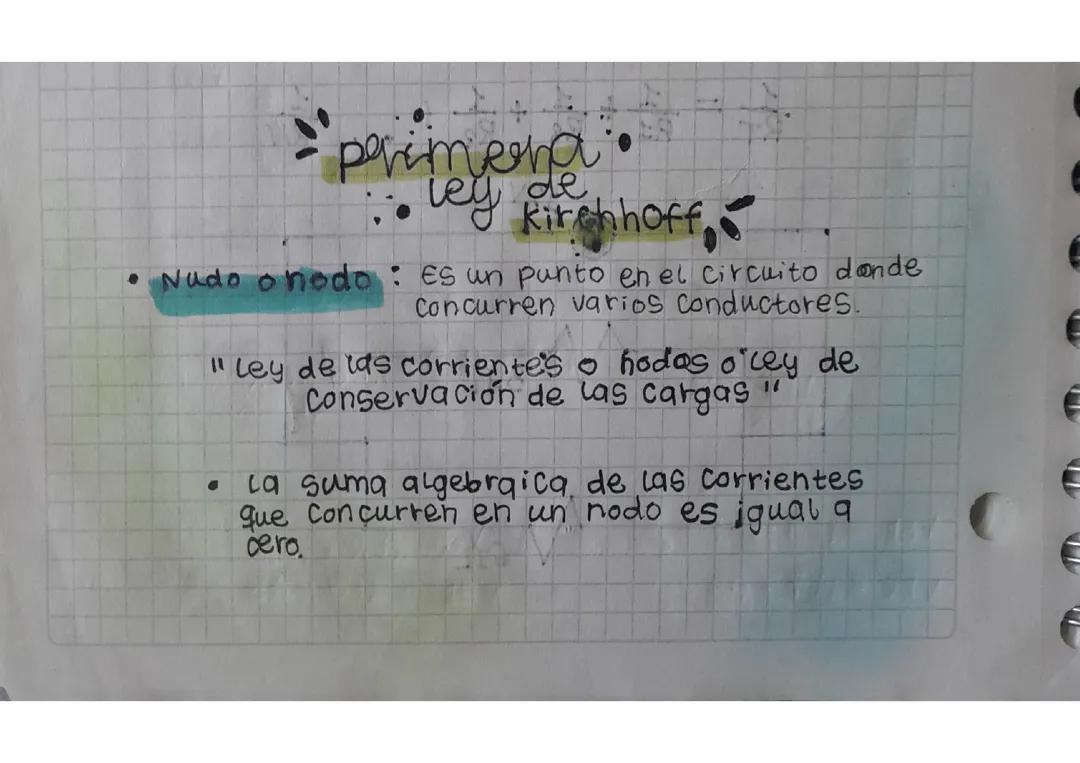

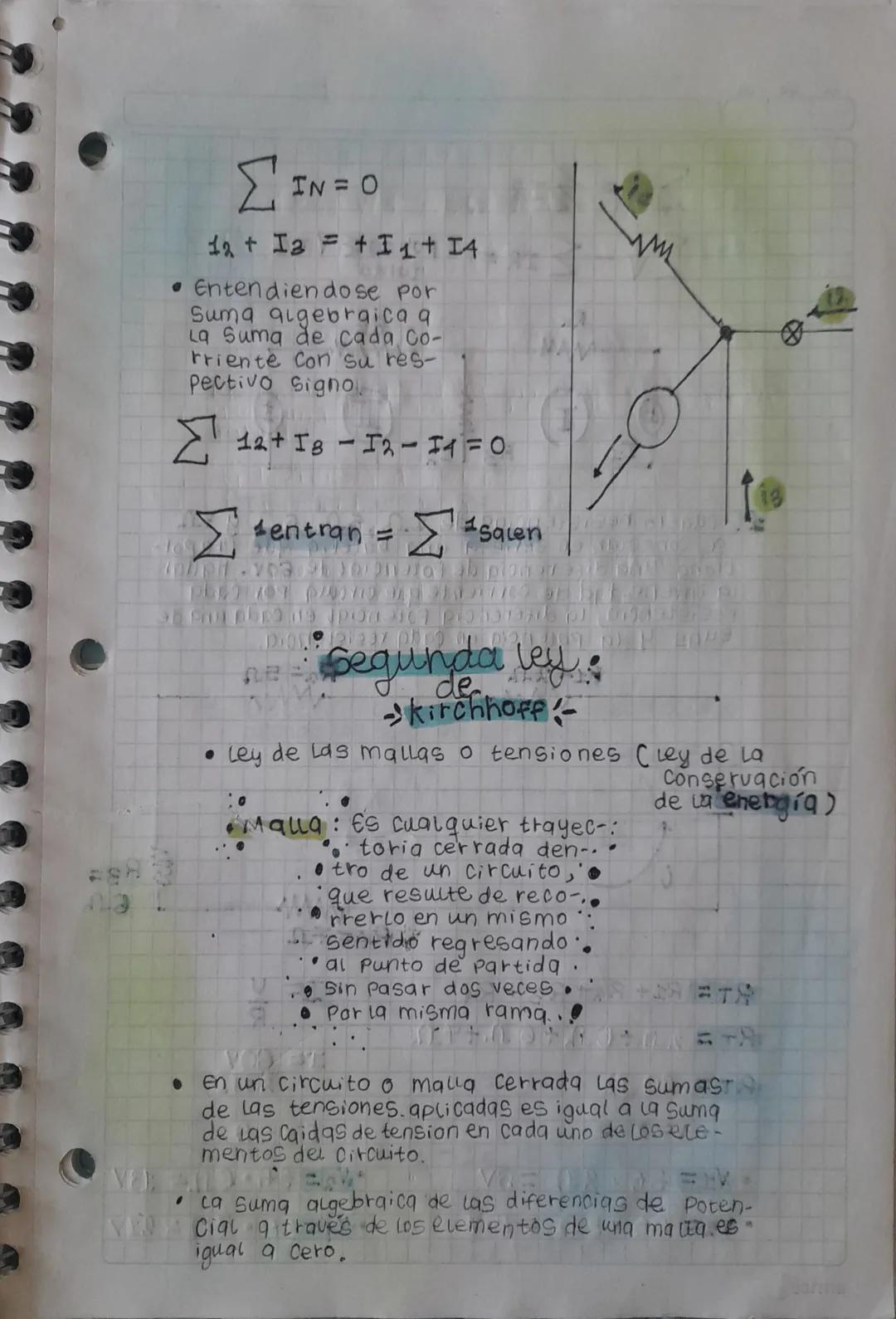

La Primera Ley de Kirchhoff, también conocida como Ley de las Corrientes o Ley de Nodos, se basa en el principio de conservación de las cargas eléctricas. Esta ley establece que la suma algebraica de todas las corrientes que llegan a un nodo es igual a cero.

Un nodo es simplemente un punto en el circuito donde concurren varios conductores. Cuando trabajamos con esta ley, debemos considerar los signos: las corrientes que entran al nodo se consideran positivas, y las que salen se consideran negativas (o viceversa, siempre que seamos consistentes).

Matemáticamente, esta ley se expresa como: ∑I = 0, o de forma alternativa, podemos decir que la suma de las corrientes que entran es igual a la suma de las corrientes que salen.

💡 Puedes recordar fácilmente esta ley pensando en un nodo como una intersección: todo lo que entra debe salir, no puede acumularse corriente en ningún punto del circuito.

Segunda Ley de Kirchhoff

La Segunda Ley de Kirchhoff, conocida como Ley de Mallas o Ley de Tensiones, se fundamenta en el principio de conservación de la energía. Esta ley nos dice que en una malla cerrada, la suma algebraica de todas las diferencias de potencial es igual a cero.

Una malla es cualquier trayectoria cerrada dentro de un circuito que resulta de recorrerlo en un mismo sentido, regresando al punto de partida sin pasar dos veces por la misma rama. Piensa en una malla como un camino completo que vuelve a su origen.

Esta ley también puede expresarse como: la suma de las tensiones aplicadas (fuentes) es igual a la suma de las caídas de tensión en cada uno de los elementos del circuito. Matemáticamente: ∑V = ∑IR o ∑V - ∑IR = 0.

🔑 Para aplicar correctamente esta ley, debes elegir un sentido de recorrido para la malla y mantenerlo durante todo el análisis. Las tensiones se consideran positivas o negativas según el sentido elegido.

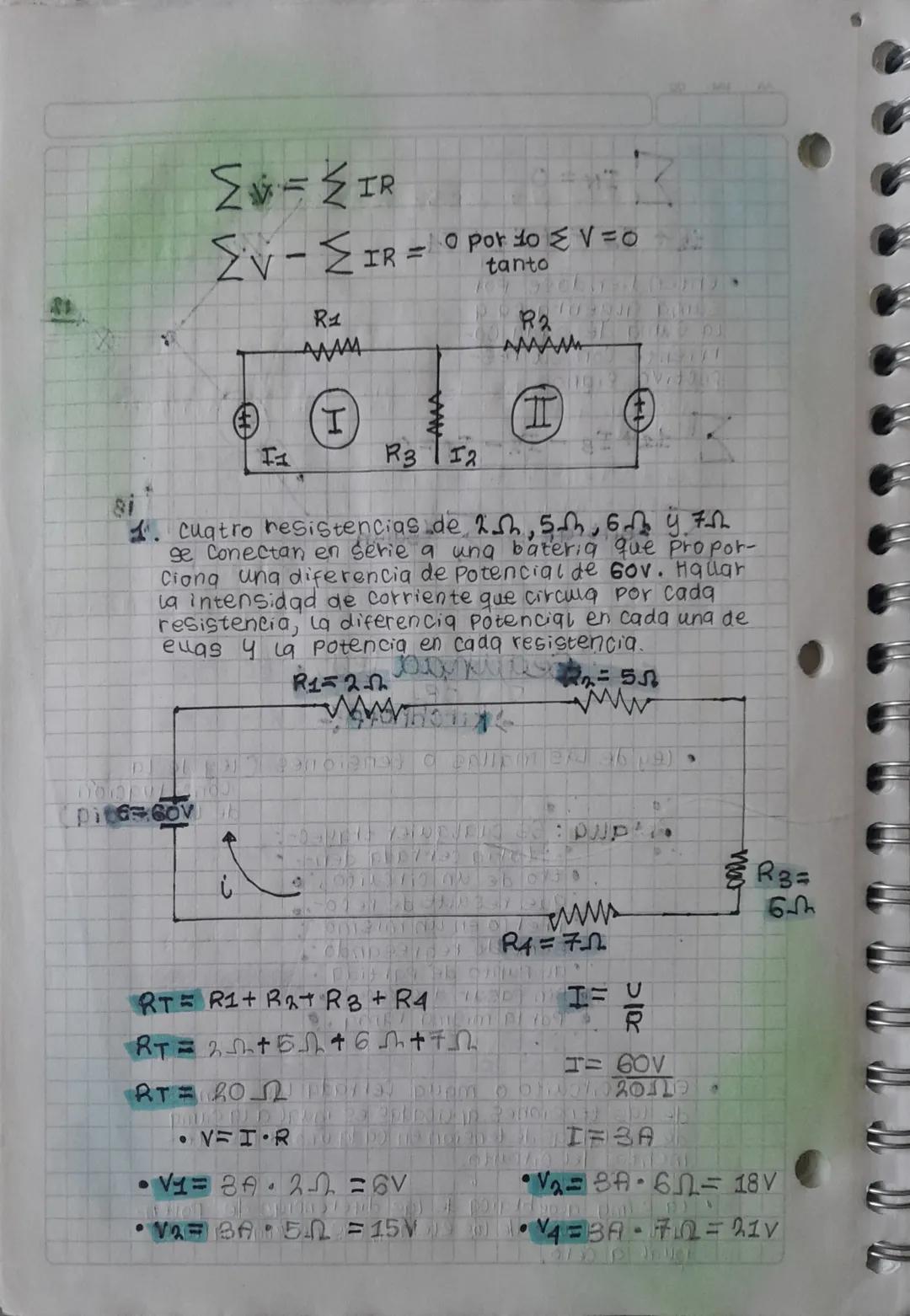

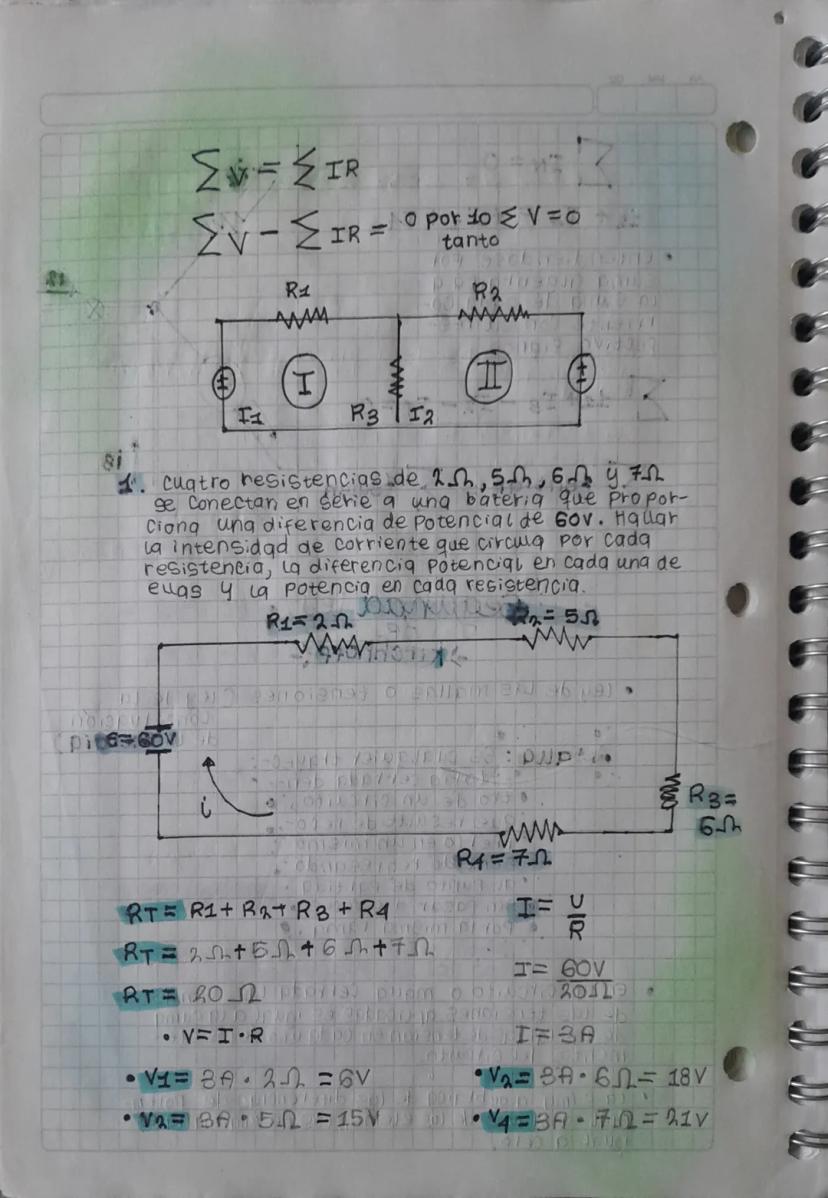

Ejemplo de Circuito en Serie

Veamos un ejemplo práctico: cuatro resistencias de 2Ω, 5Ω, 6Ω y 7Ω conectadas en serie a una batería de 60V. ¿Qué ocurre en este circuito?

Primero calculamos la resistencia total sumando todas las resistencias: RT = 2Ω + 5Ω + 6Ω + 7Ω = 20Ω. Luego, usando la ley de Ohm, la corriente que circula por el circuito es I = V/R = 60V/20Ω = 3A. Como es un circuito en serie, la misma corriente circula por todas las resistencias.

Para calcular la caída de tensión en cada resistencia, usamos V = I·R:

• V₁ = 3A · 2Ω = 6V
• V₂ = 3A · 5Ω = 15V
• V₃ = 3A · 6Ω = 18V
• V₄ = 3A · 7Ω = 21V

La suma de todas estas caídas de tensión es igual al voltaje total de la batería: 6V + 15V + 18V + 21V = 60V, lo que confirma la Segunda Ley de Kirchhoff.

💡 En un circuito en serie, la corriente es la misma en todos los elementos, mientras que el voltaje se distribuye proporcionalmente a la resistencia de cada elemento.

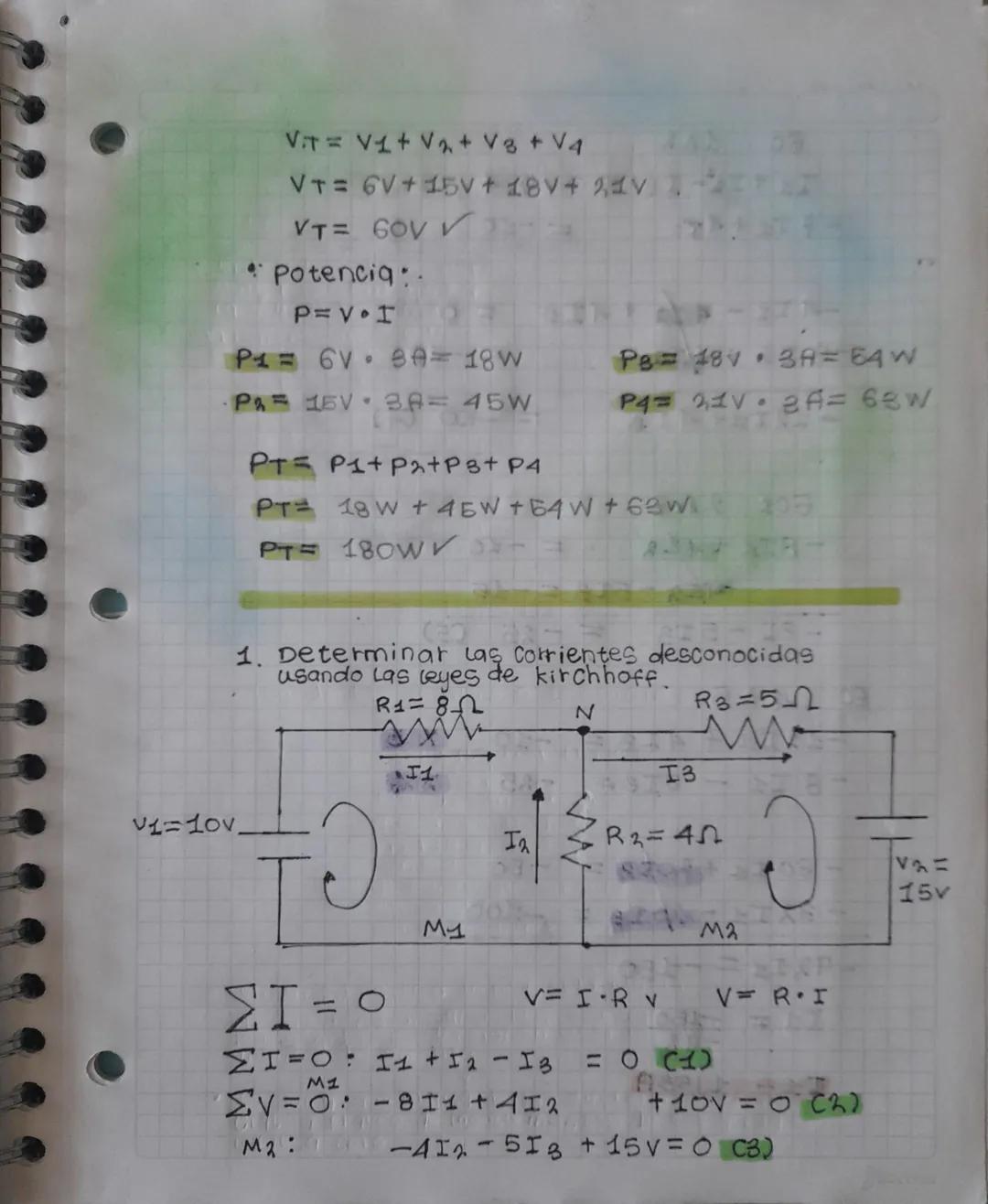

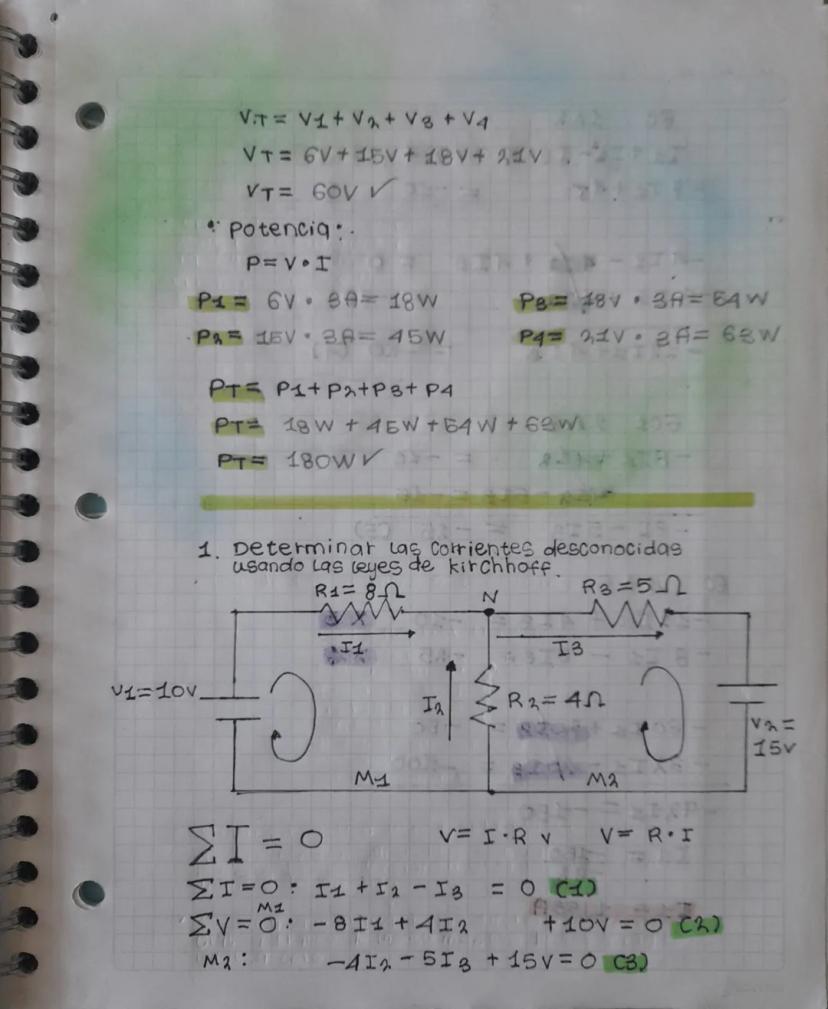

Cálculo de Potencia y Sistema de Ecuaciones

La potencia disipada en cada resistencia se calcula con P = V·I:

• P₁ = 6V · 3A = 18W
• P₂ = 15V · 3A = 45W
• P₃ = 18V · 3A = 54W
• P₄ = 21V · 3A = 63W

La potencia total es la suma: PT = 18W + 45W + 54W + 63W = 180W.

Ahora veamos un ejemplo más complejo con un circuito que tiene varias mallas. Para resolverlo, usamos las leyes de Kirchhoff para plantear un sistema de ecuaciones:

1. Por la Ley de Nodos: I₁ + I₂ - I₃ = 0 (ecuación 1)
2. Por la Ley de Mallas en la primera malla: -8I₁ + 4I₂ + 10V = 0 (ecuación 2)
3. Por la Ley de Mallas en la segunda malla: -4I₂ - 5I₃ + 15V = 0 (ecuación 3)

🔍 Al resolver circuitos complejos, el truco está en aplicar sistemáticamente las leyes de Kirchhoff: primero identifica todos los nodos y mallas, luego plantea las ecuaciones para cada uno.

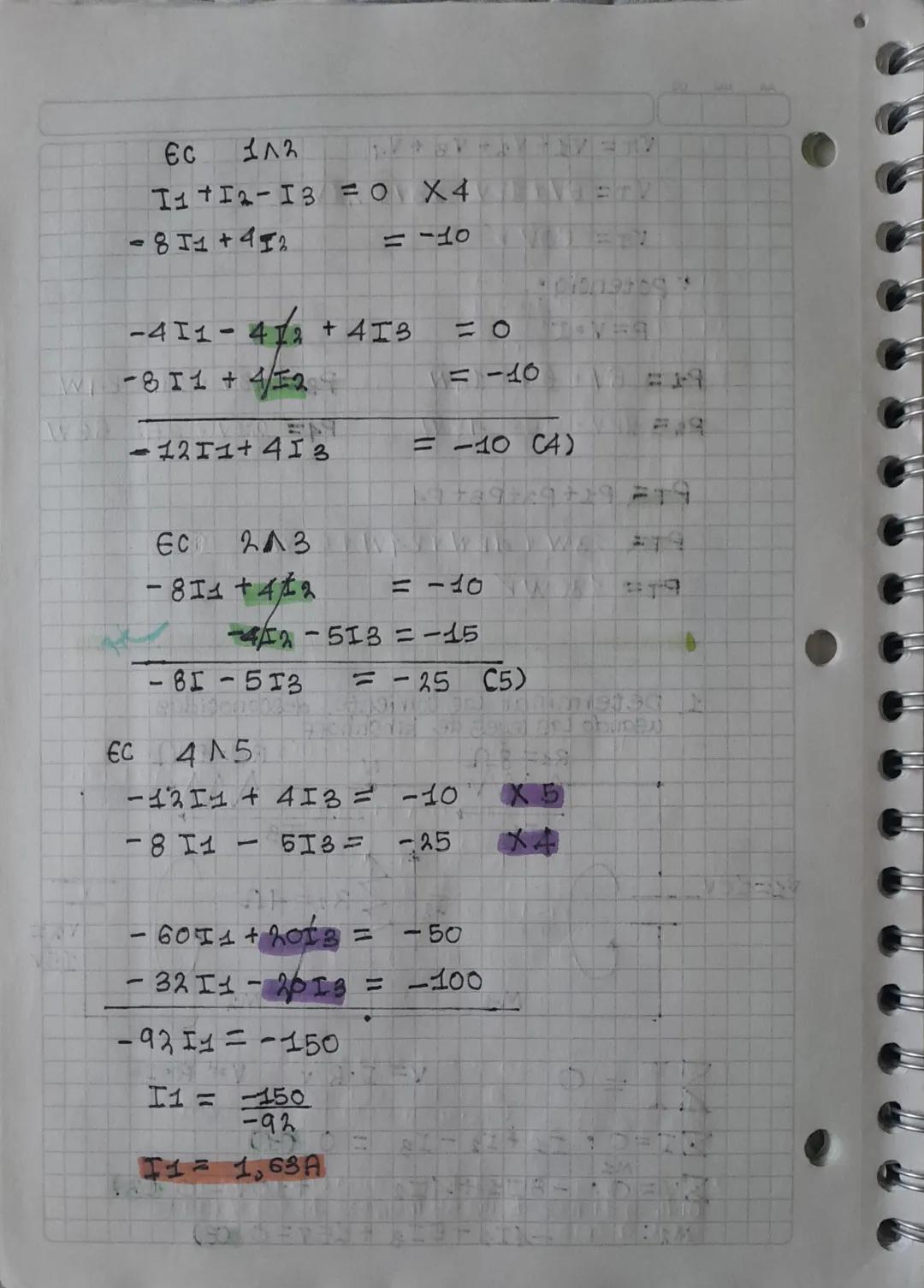

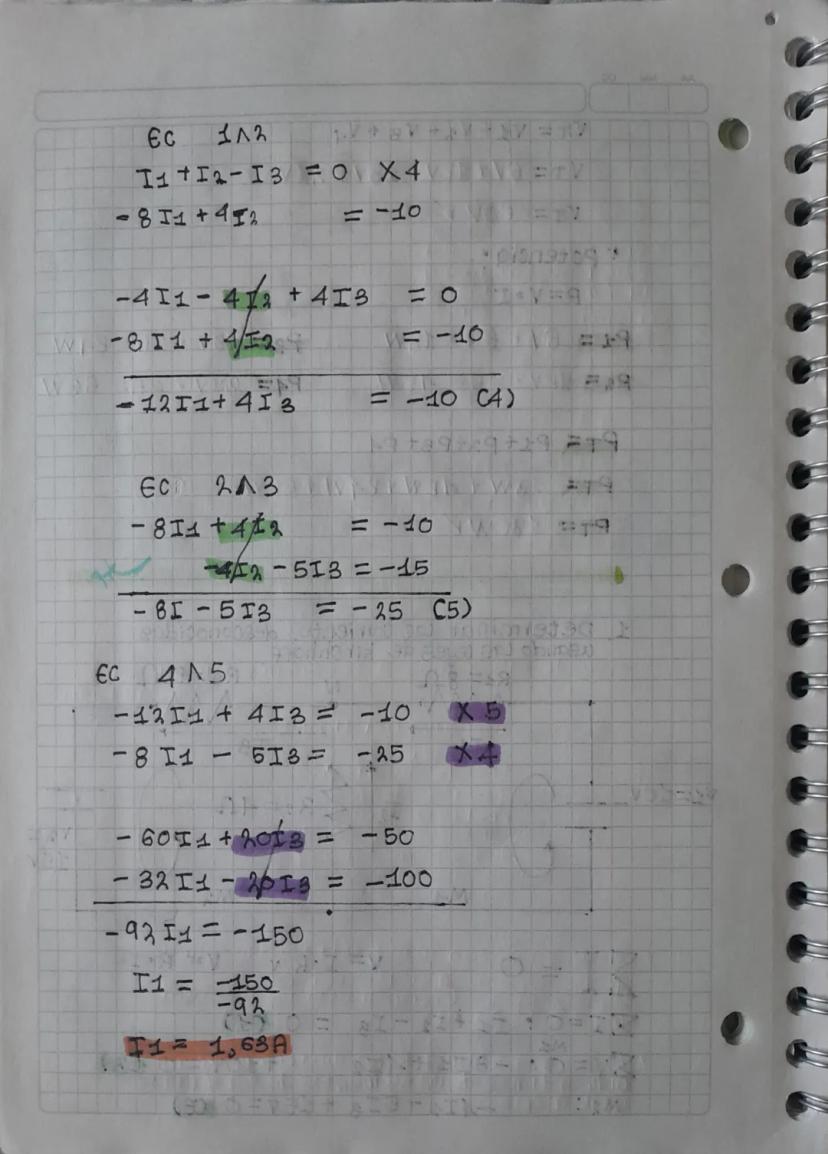

Resolución del Sistema de Ecuaciones

Para resolver el sistema de ecuaciones planteado, usamos el método de eliminación. Primero, multiplicamos la ecuación 1 por 4:

• 4I₁ + 4I₂ - 4I₃ = 0

Luego combinamos esta con la ecuación 2:

• -8I₁ + 4I₂ = -10
• 4I₁ + 4I₂ - 4I₃ = 0
• -12I₁ + 4I₃ = -10 (ecuación 4)

Ahora combinamos las ecuaciones 2 y 3 para obtener otra relación:

• -8I₁ + 4I₂ = -10
• -4I₂ - 5I₃ = -15
• -8I₁ - 5I₃ = -25 (ecuación 5)

Finalmente, combinamos las ecuaciones 4 y 5 para despejar I₁:

• -60I₁ + 20I₃ = -50 (ecuación 4 multiplicada por 5)
• -32I₁ - 20I₃ = -100 (ecuación 5 multiplicada por 4)
• -92I₁ = -150
• I₁ = 1,63A

💪 Aunque el álgebra pueda parecer intimidante, sigue paso a paso y verás que siempre llegarás a la solución correcta. ¡La práctica hace al maestro!

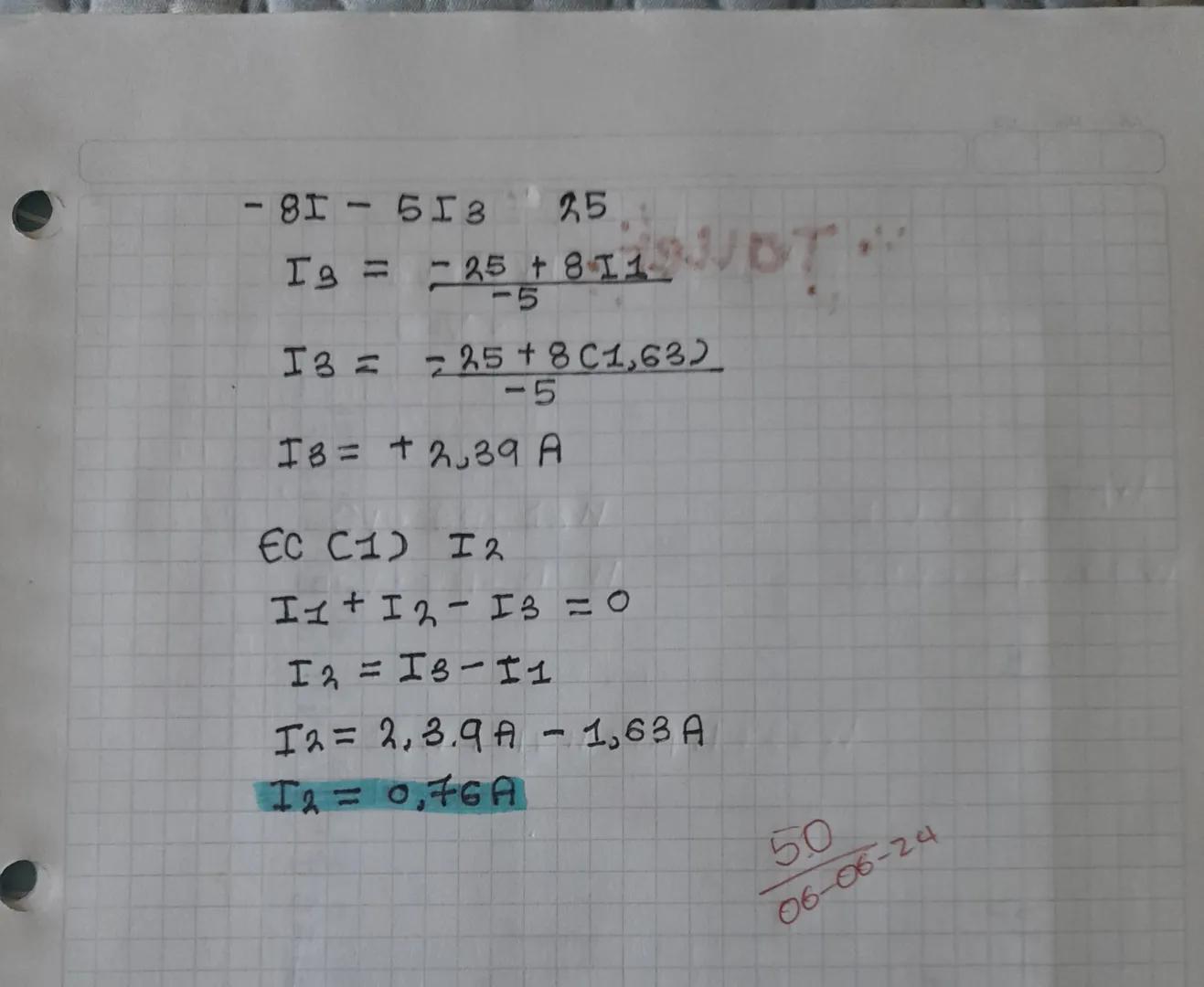

Cálculo Final de Corrientes

Una vez que tenemos I₁ = 1,63A, podemos calcular los demás valores sustituyendo en las ecuaciones anteriores:

Para calcular I₃, usamos la ecuación 5:

• -8I₁ - 5I₃ = -25
• -5I₃ = -25 + 8(1,63)
• -5I₃ = -25 + 13,04
• -5I₃ = -11,96
• I₃ = 2,39A

Y finalmente, para calcular I₂, usamos la ecuación 1:

• I₁ + I₂ - I₃ = 0
• I₂ = I₃ - I₁
• I₂ = 2,39A - 1,63A
• I₂ = 0,76A

¡Y así hemos resuelto completamente el circuito! Ahora conocemos todas las corrientes: I₁ = 1,63A, I₂ = 0,76A e I₃ = 2,39A.

🎯 Este método de resolución puede aplicarse a cualquier circuito, sin importar cuán complejo sea. Siempre se trata de identificar las incógnitas y plantear las ecuaciones correctas usando las leyes de Kirchhoff.
