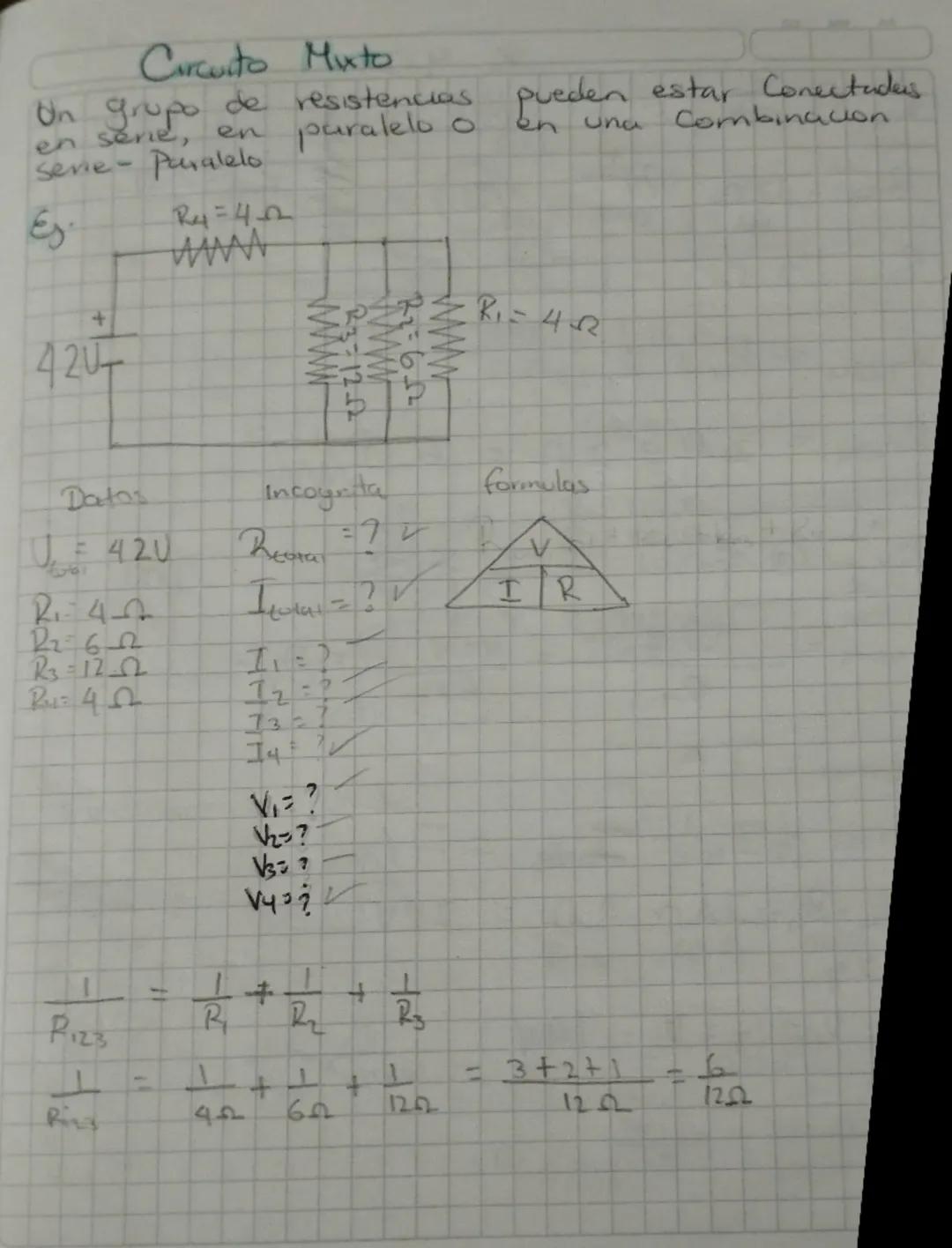

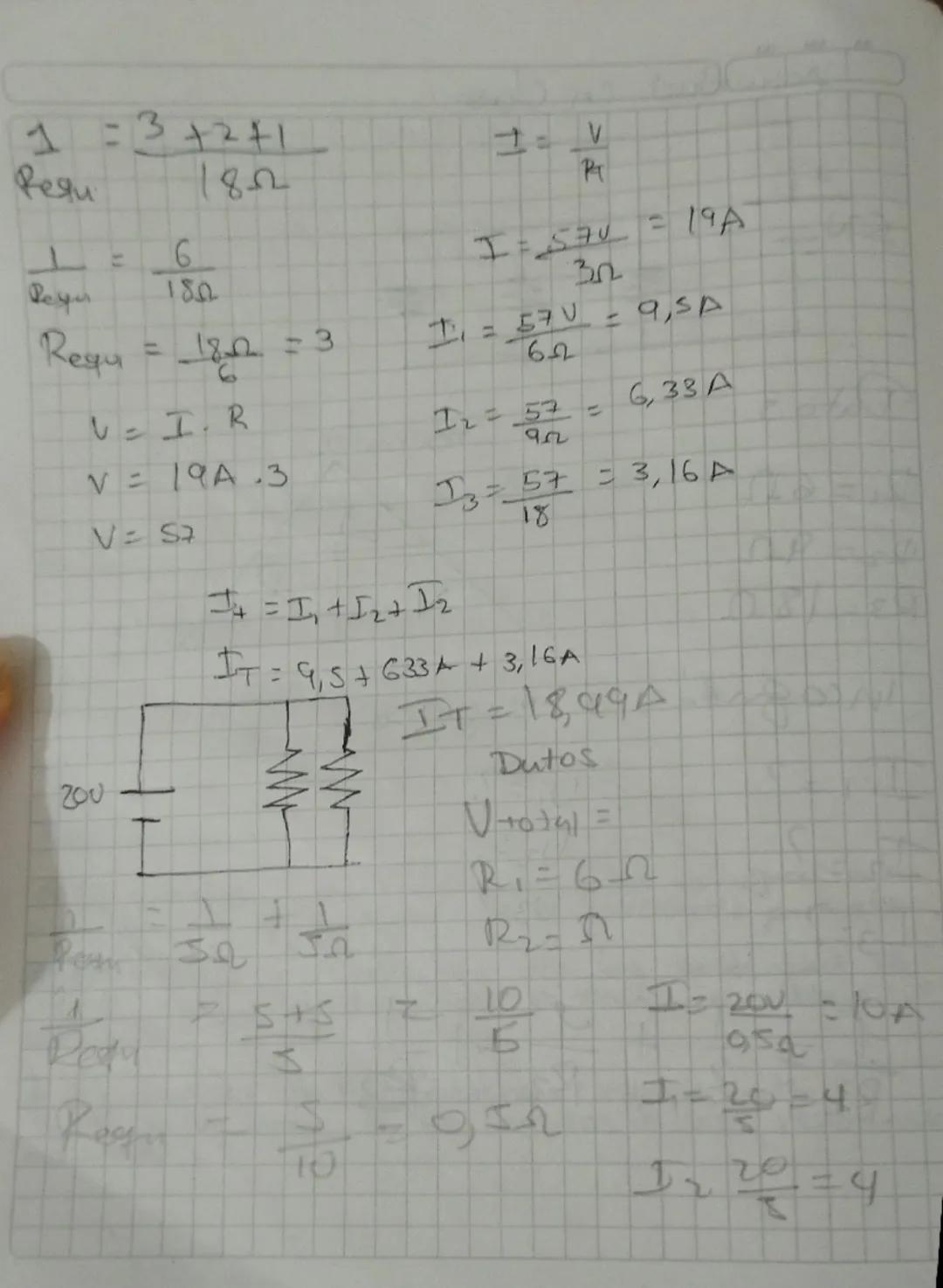

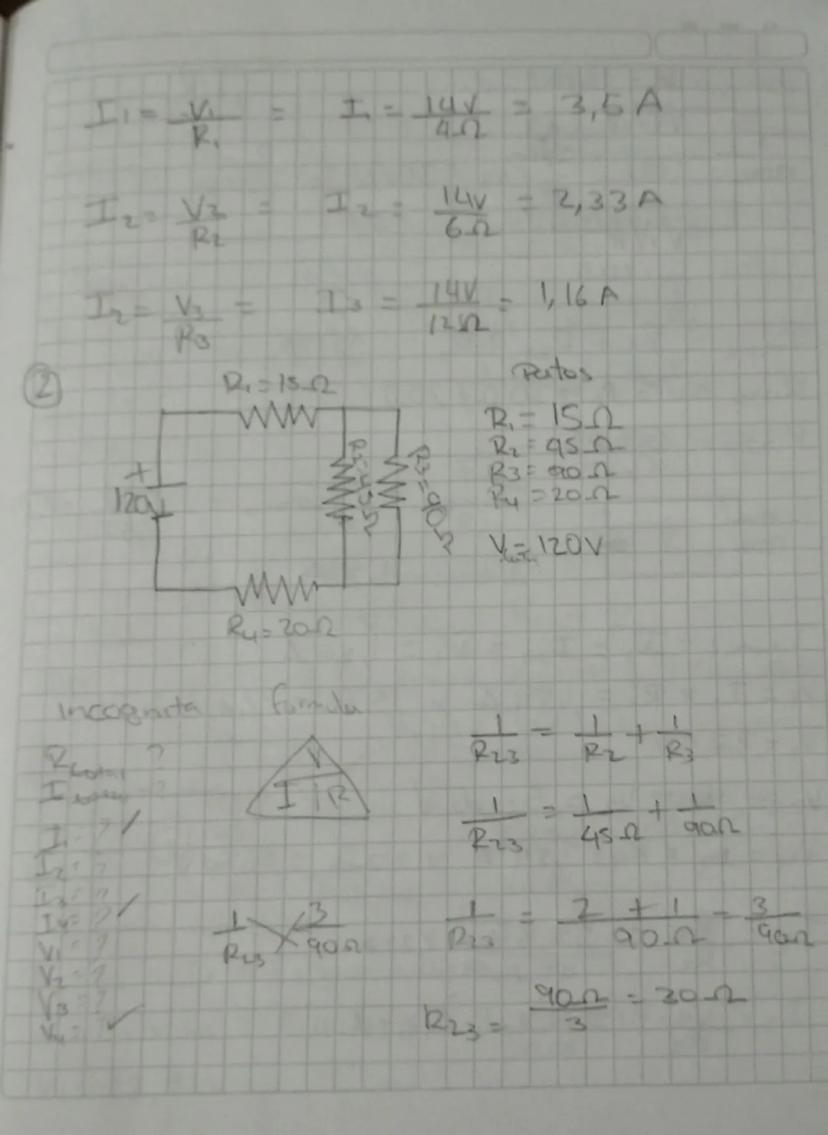

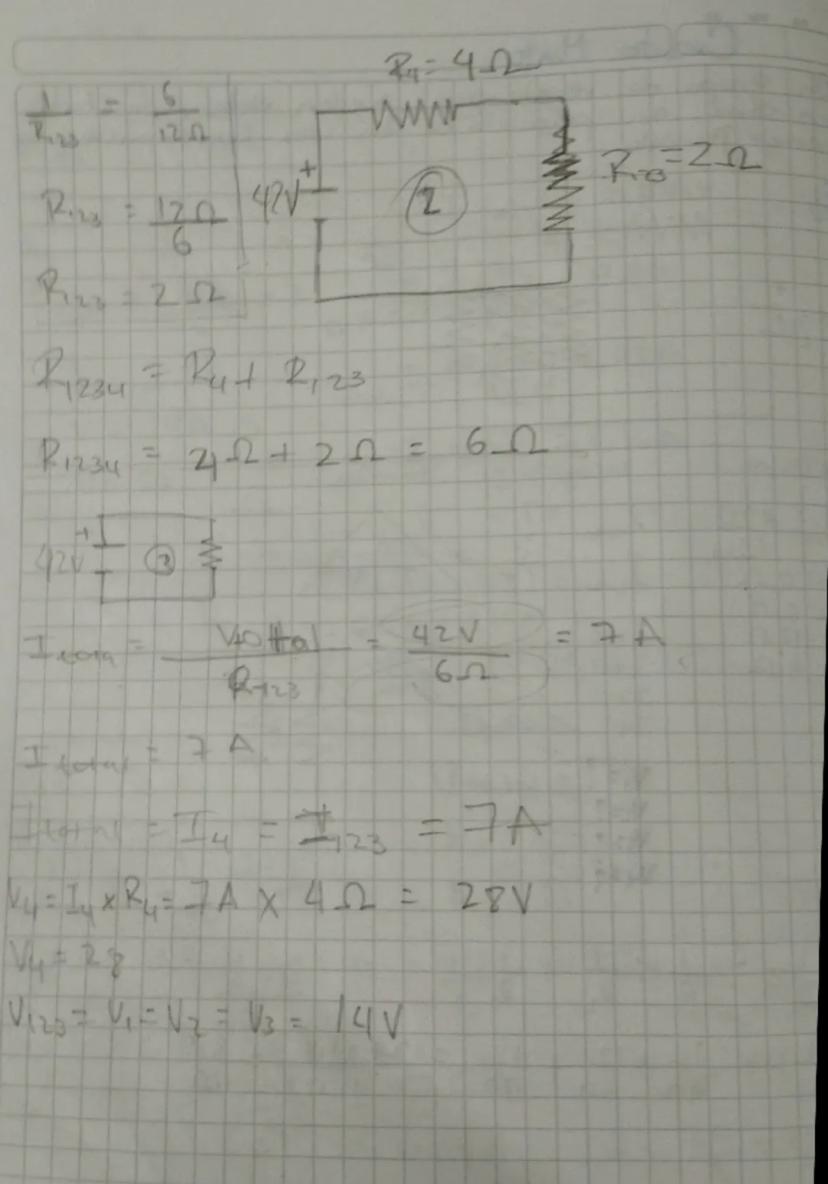

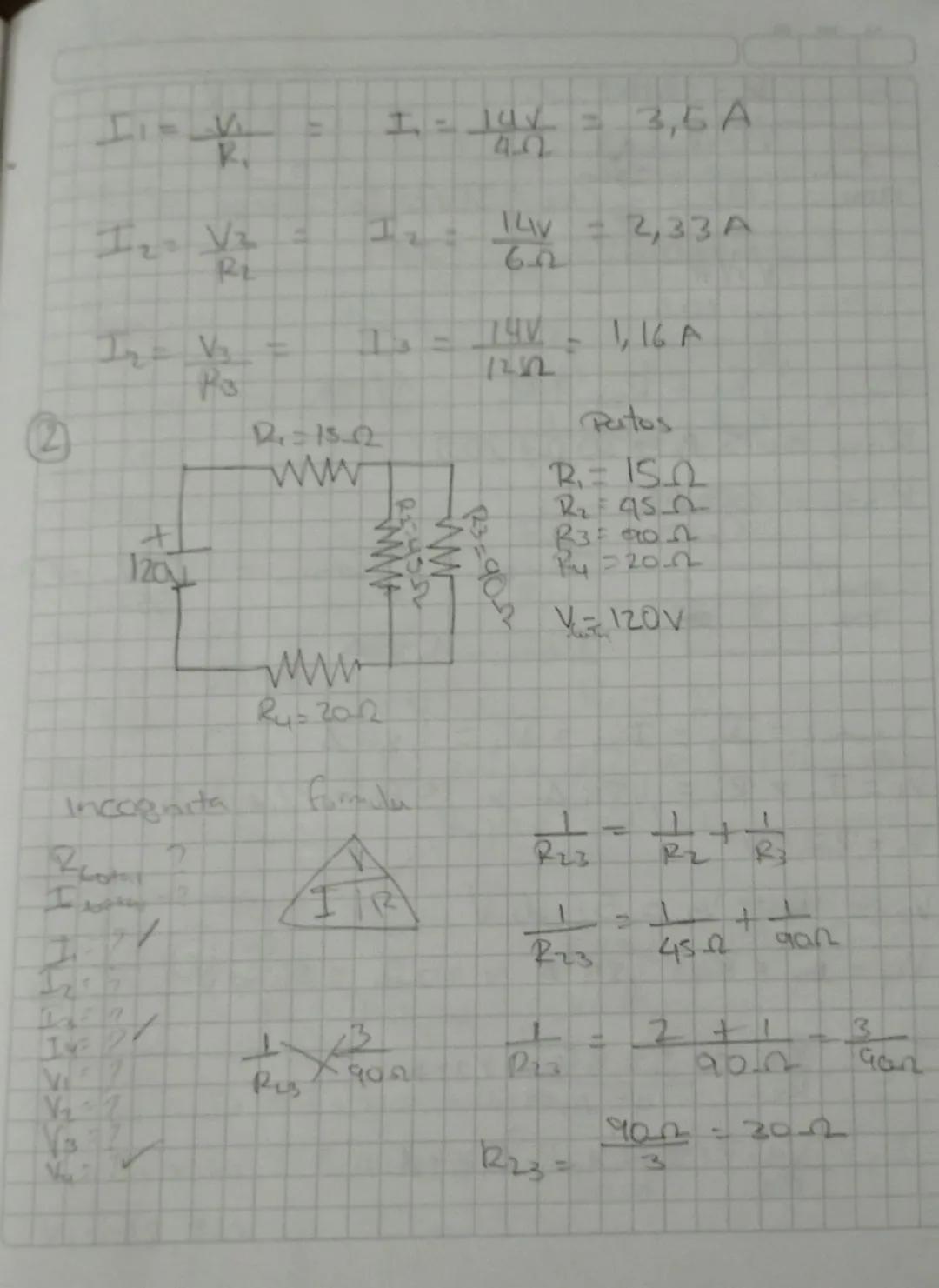

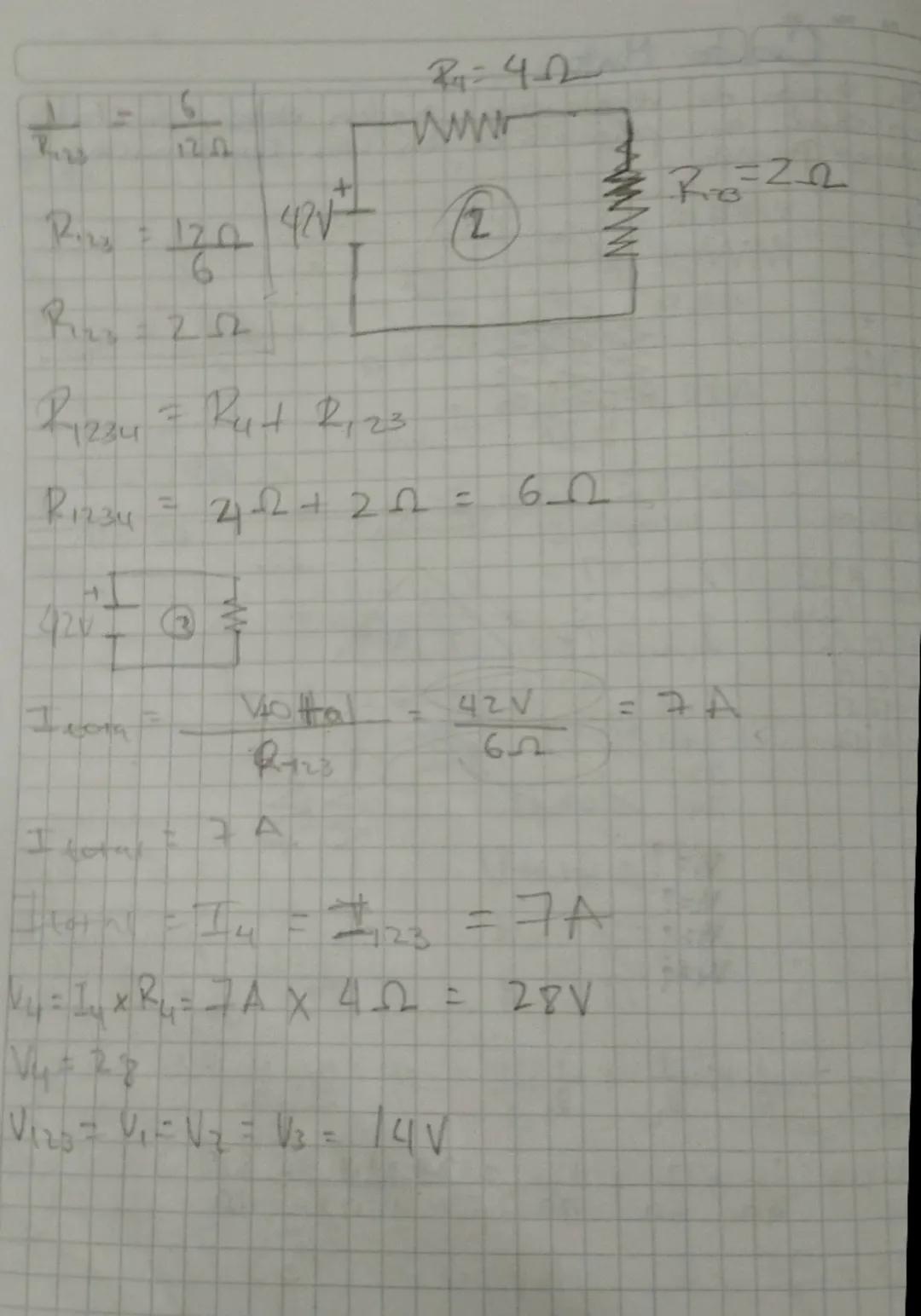

Ejercicio Práctico: Cuatro Resistencias en Serie

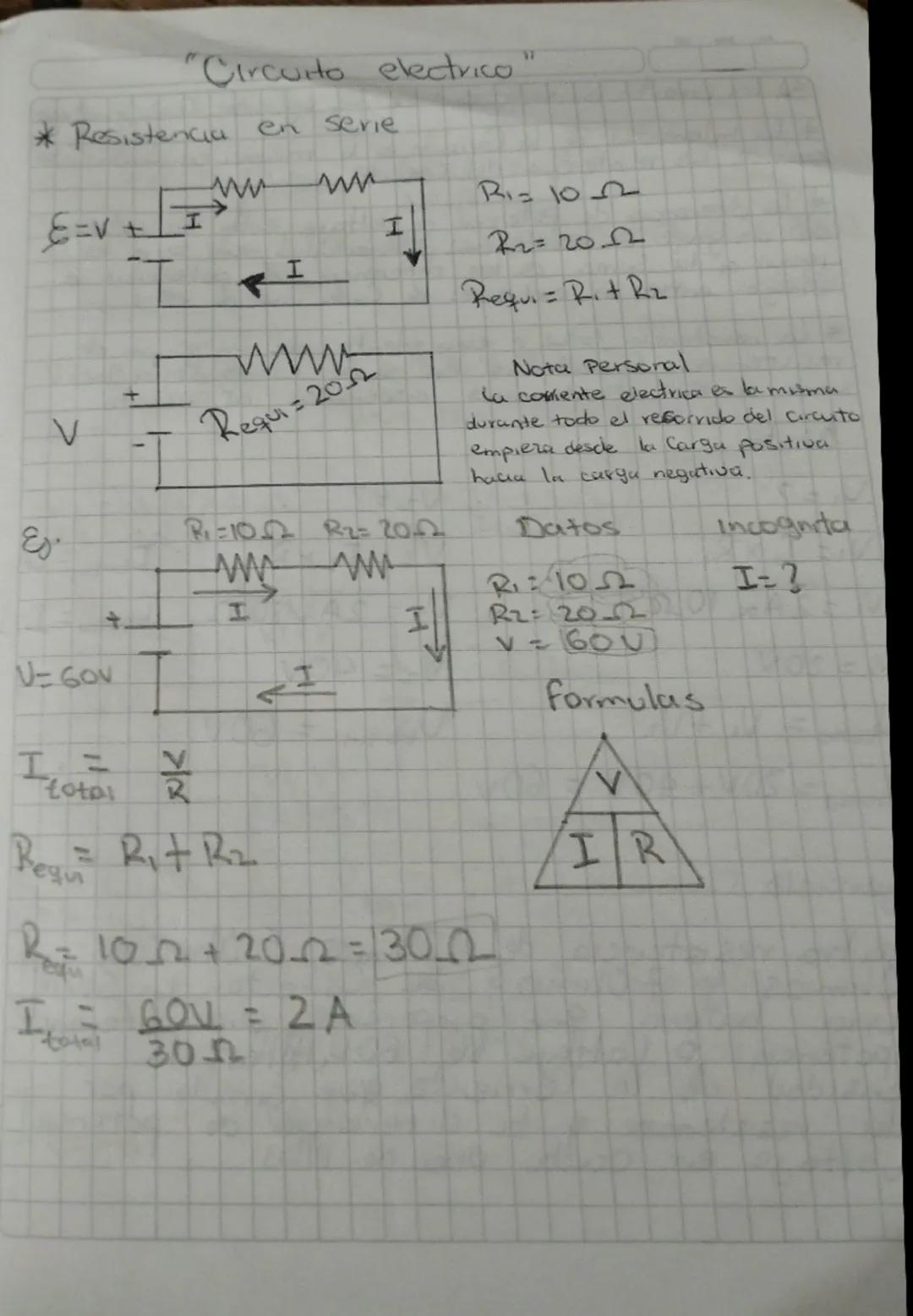

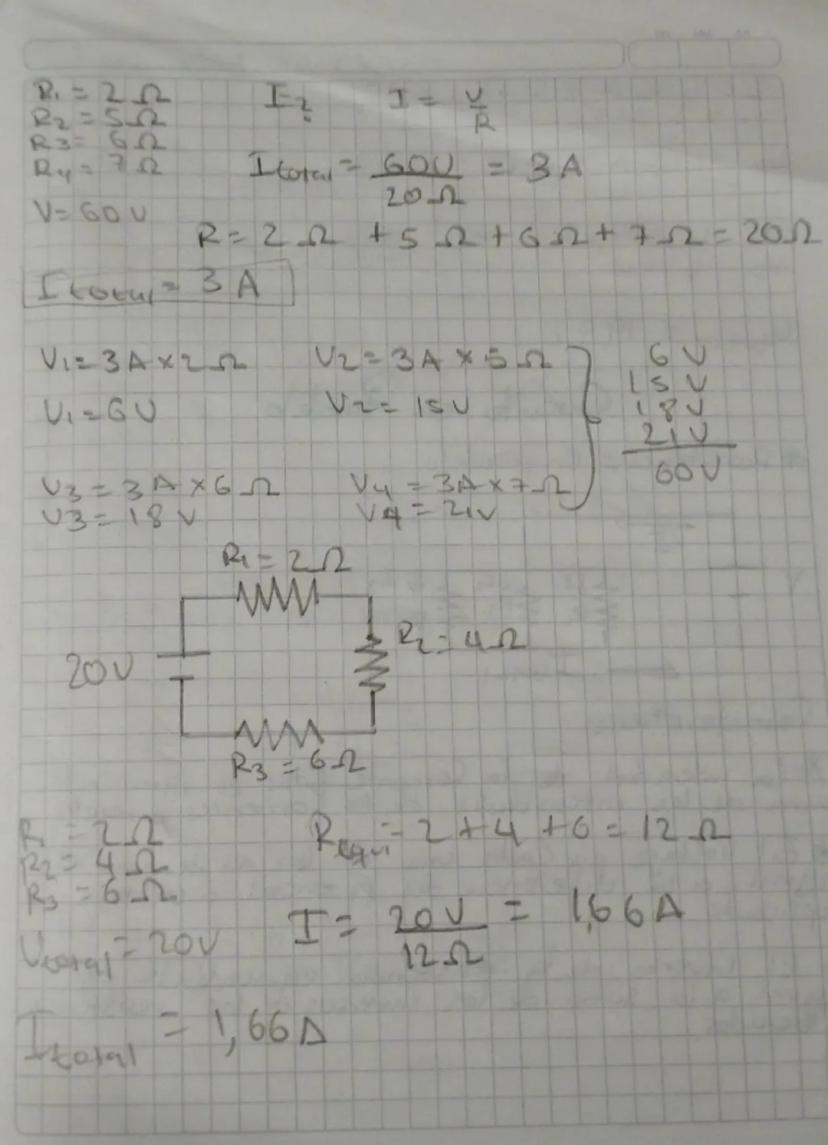

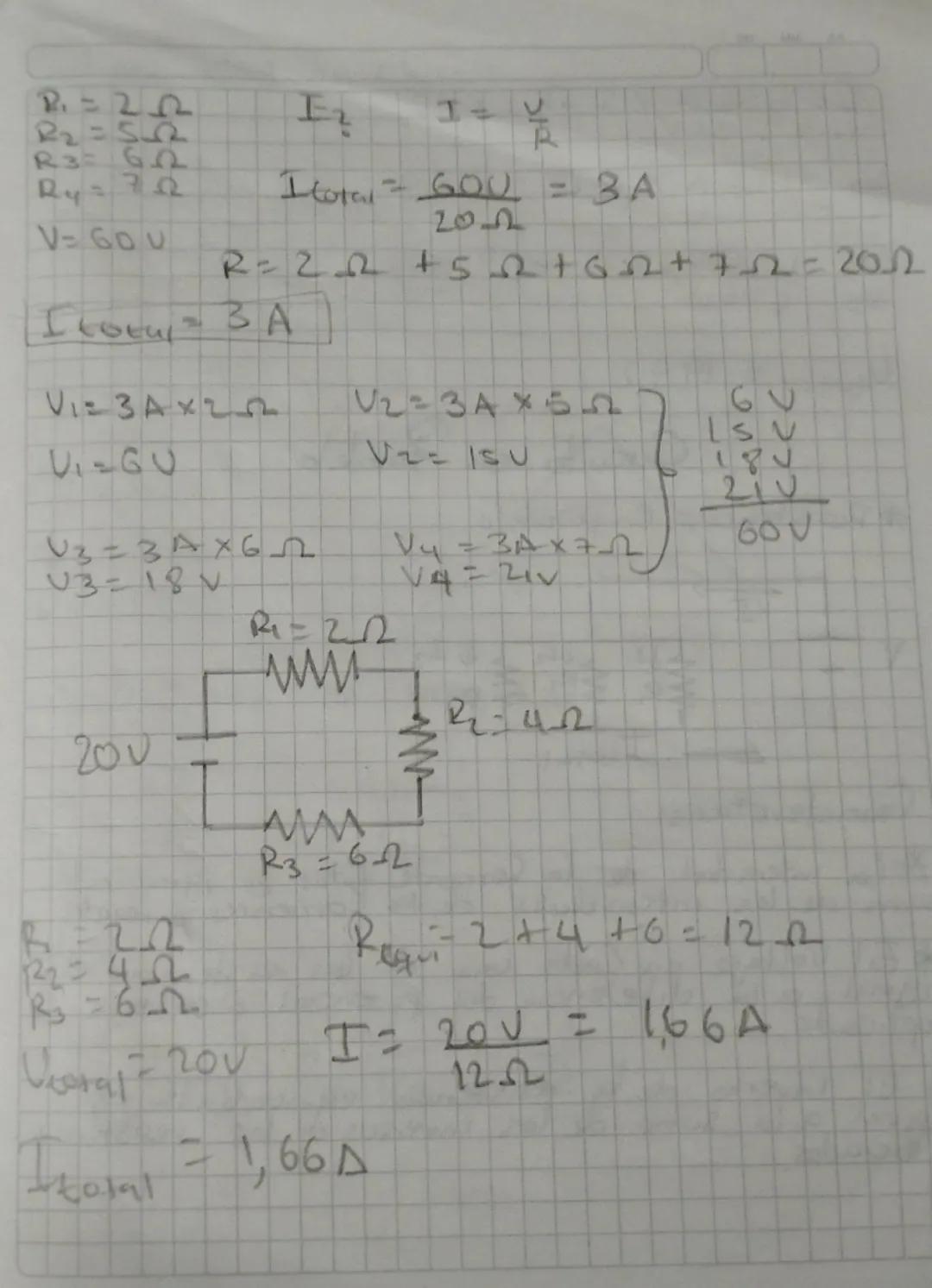

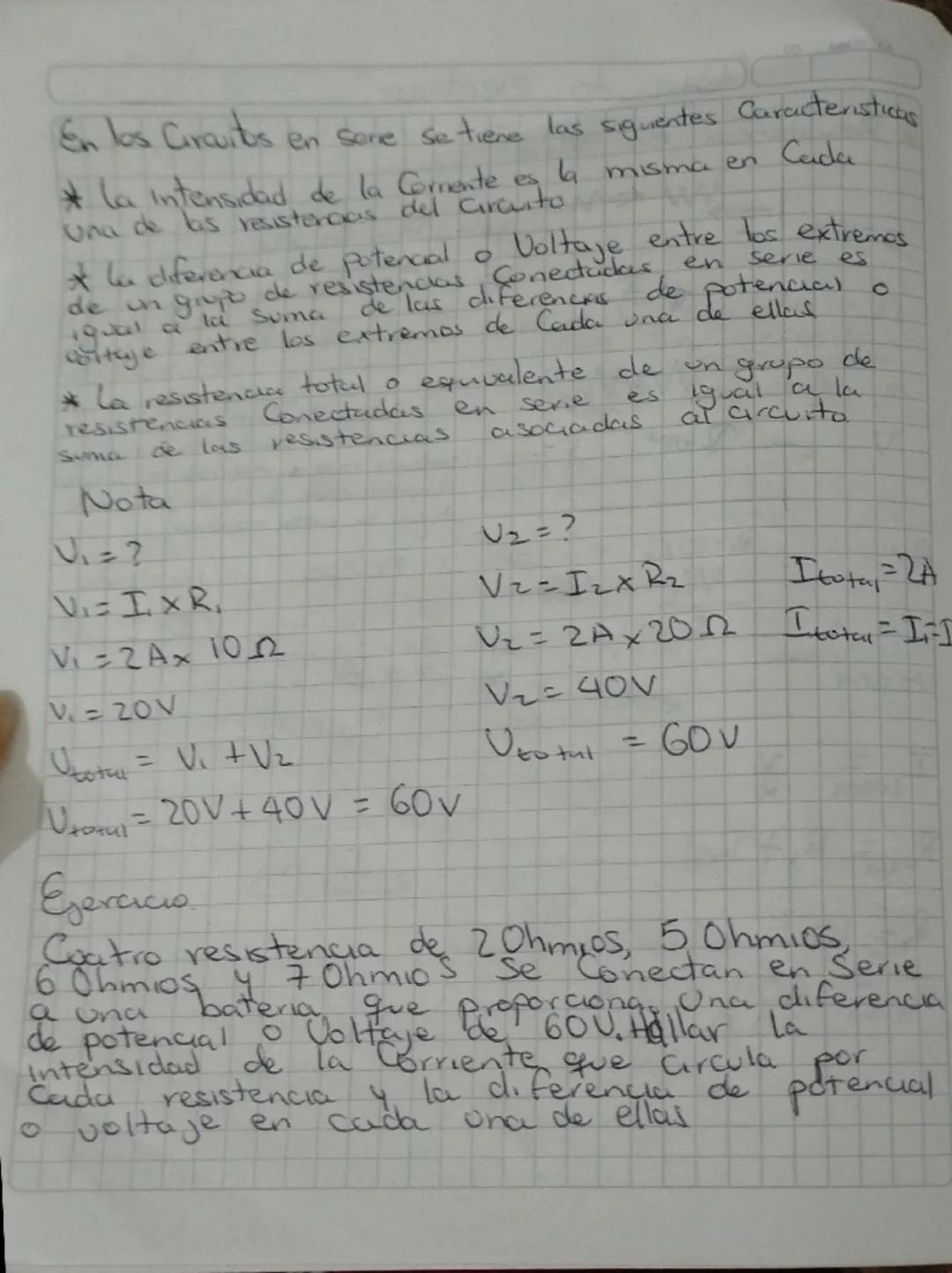

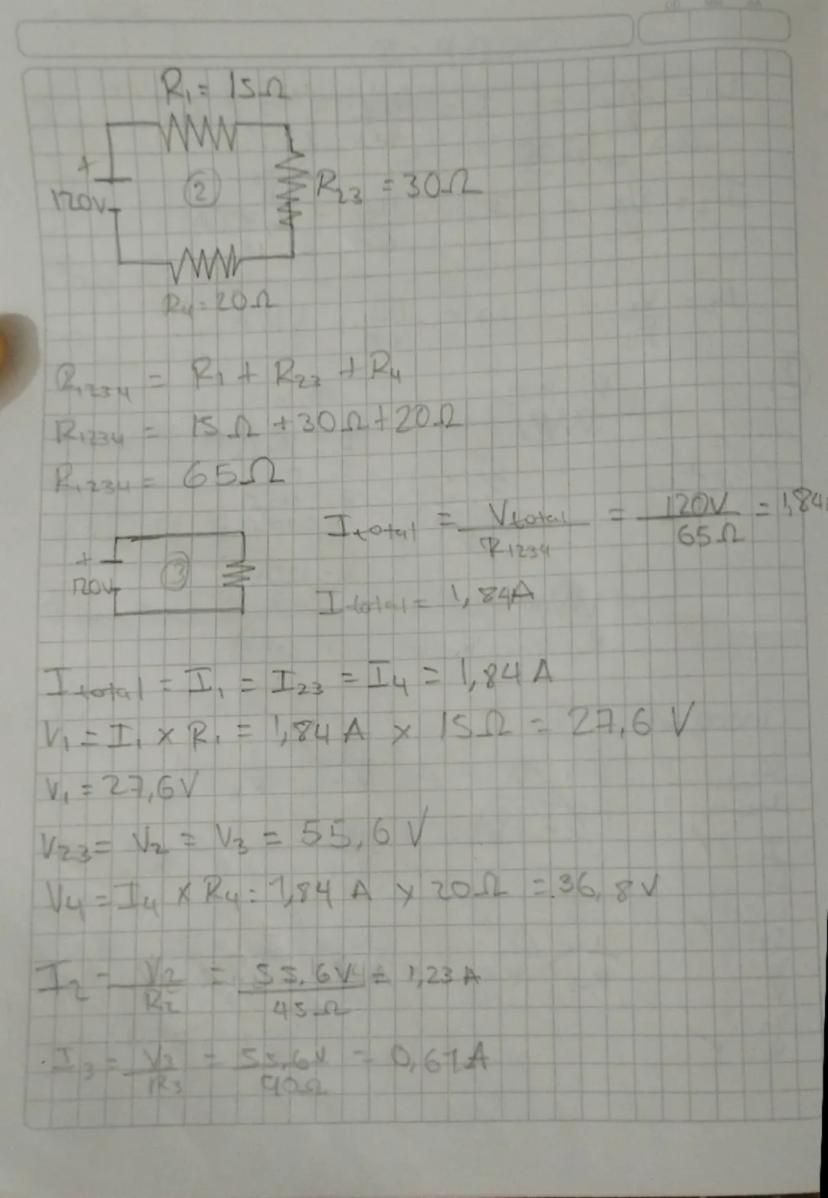

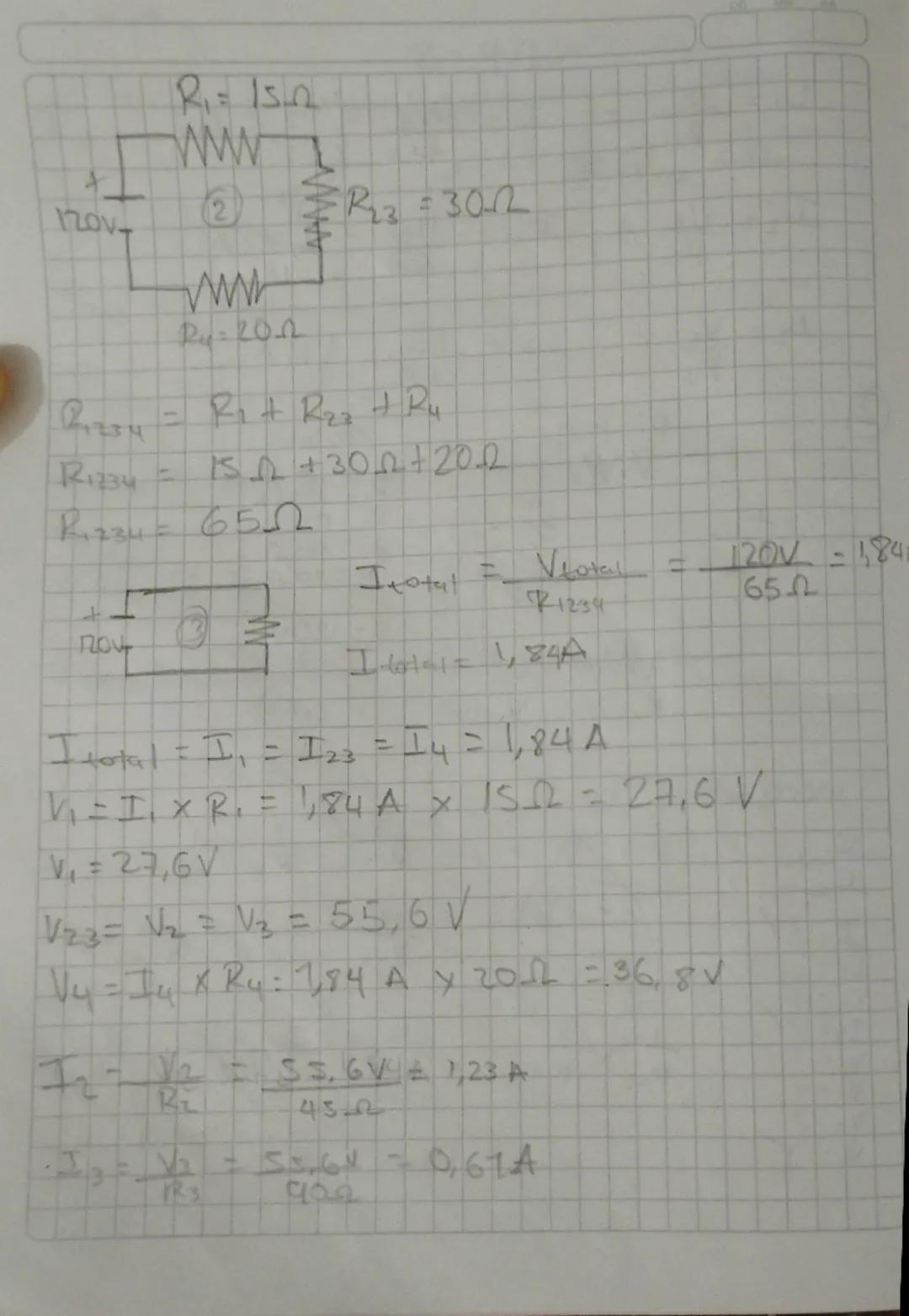

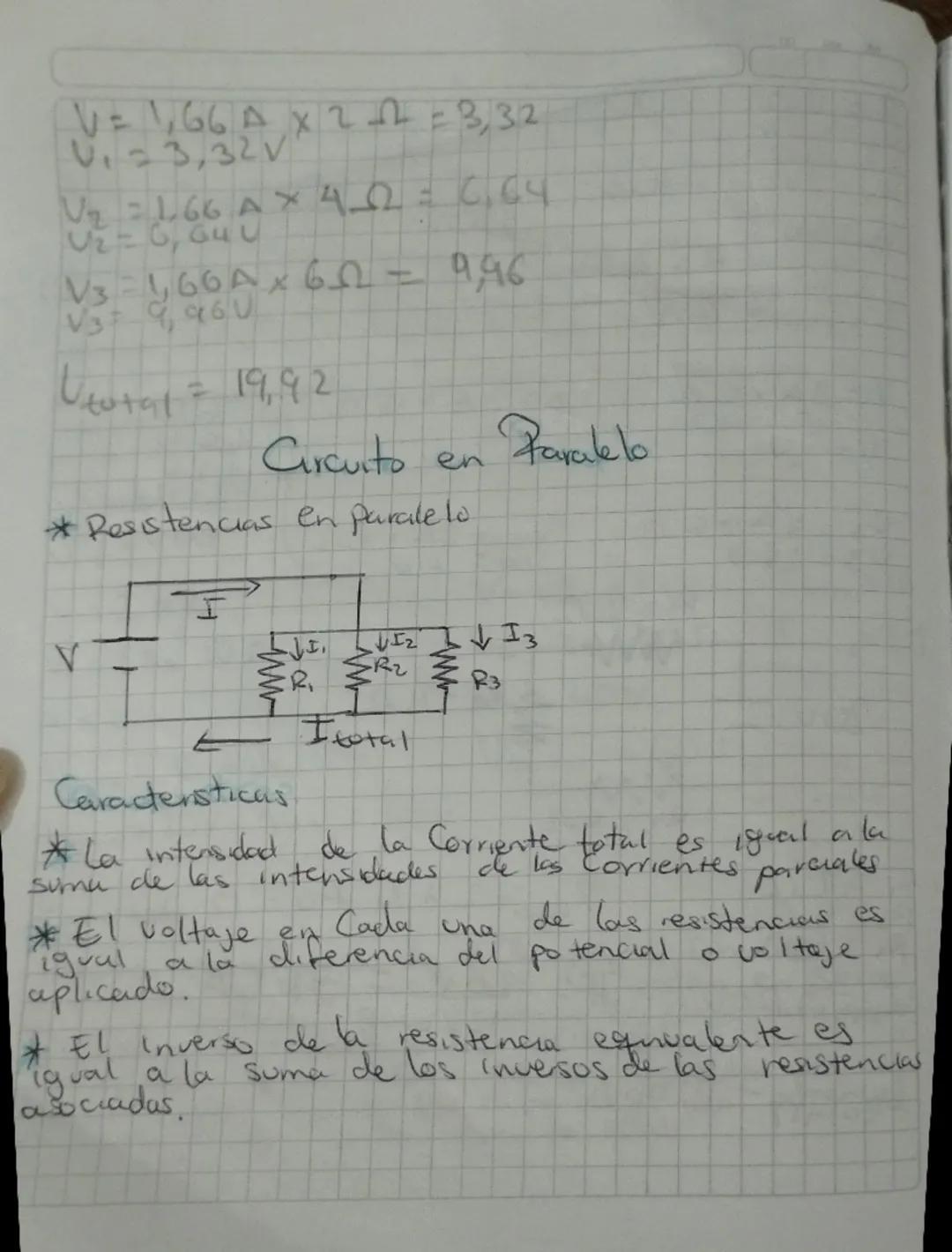

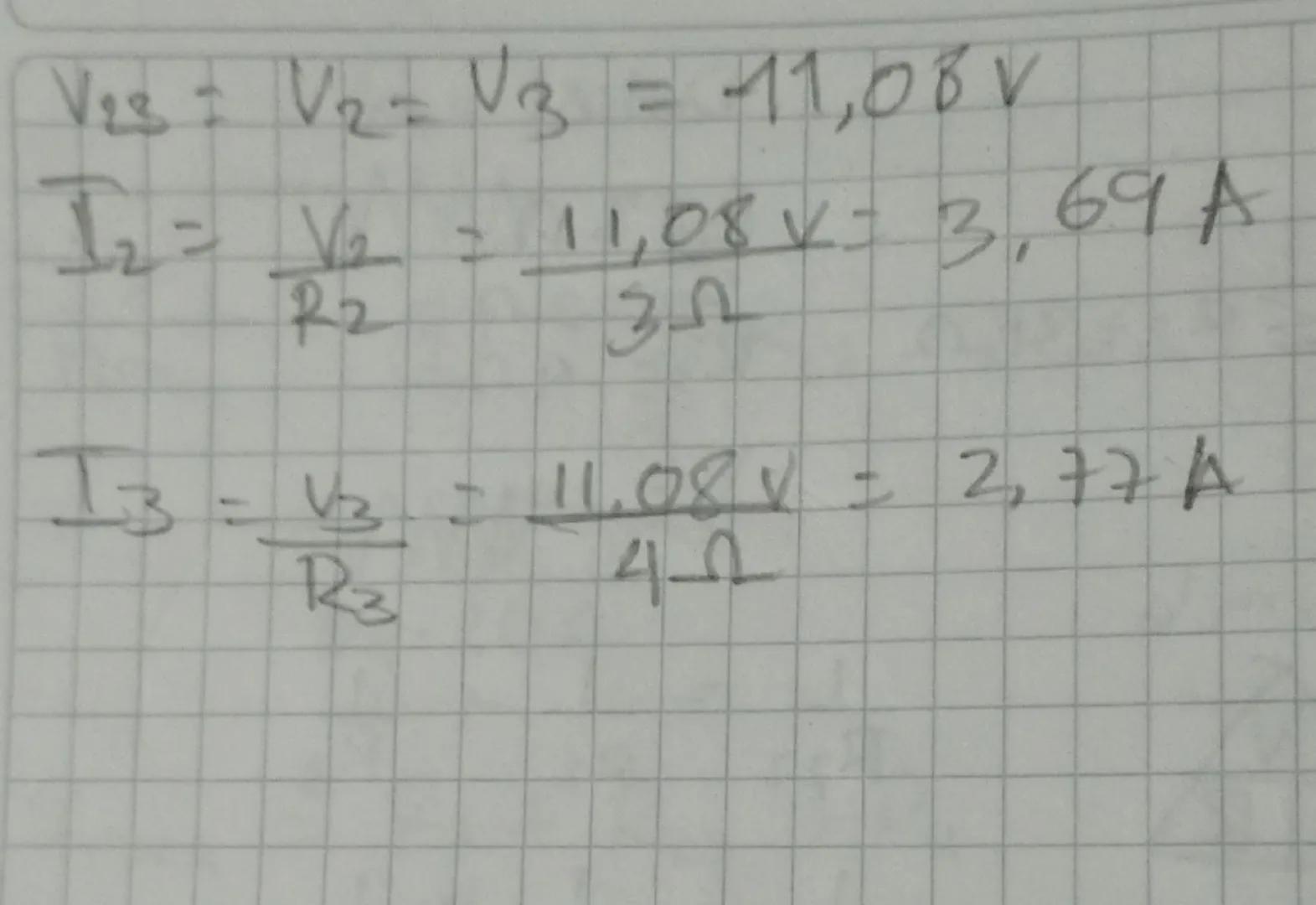

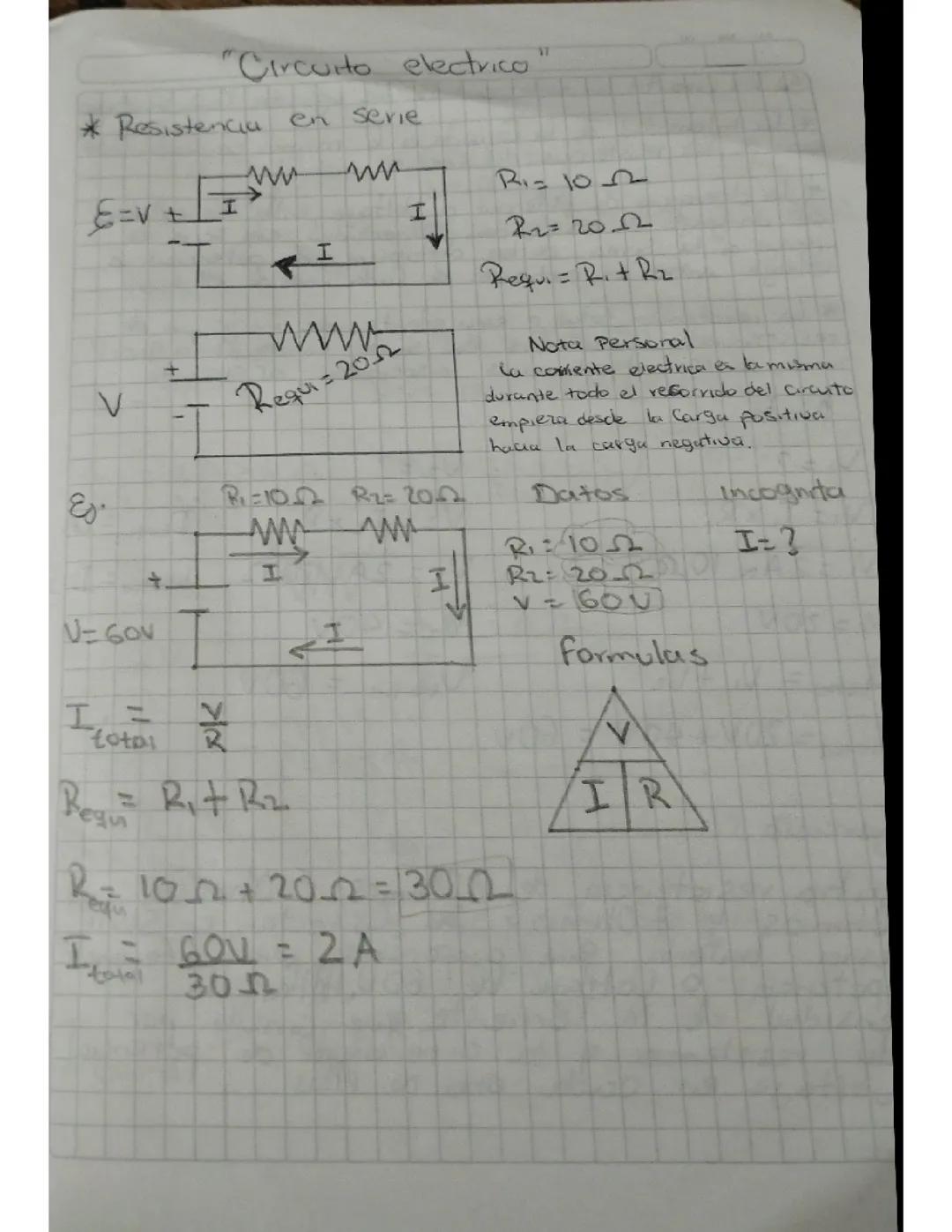

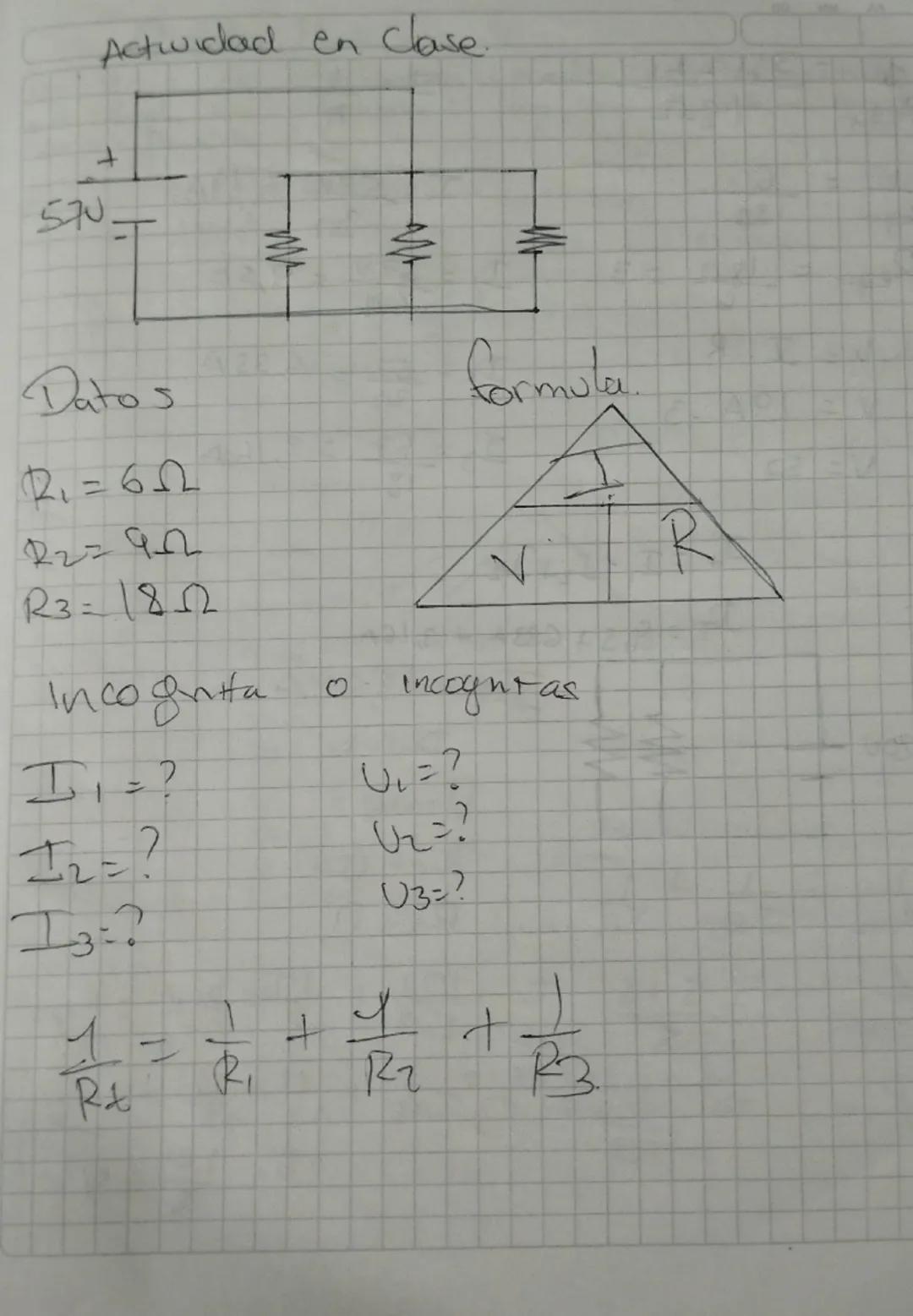

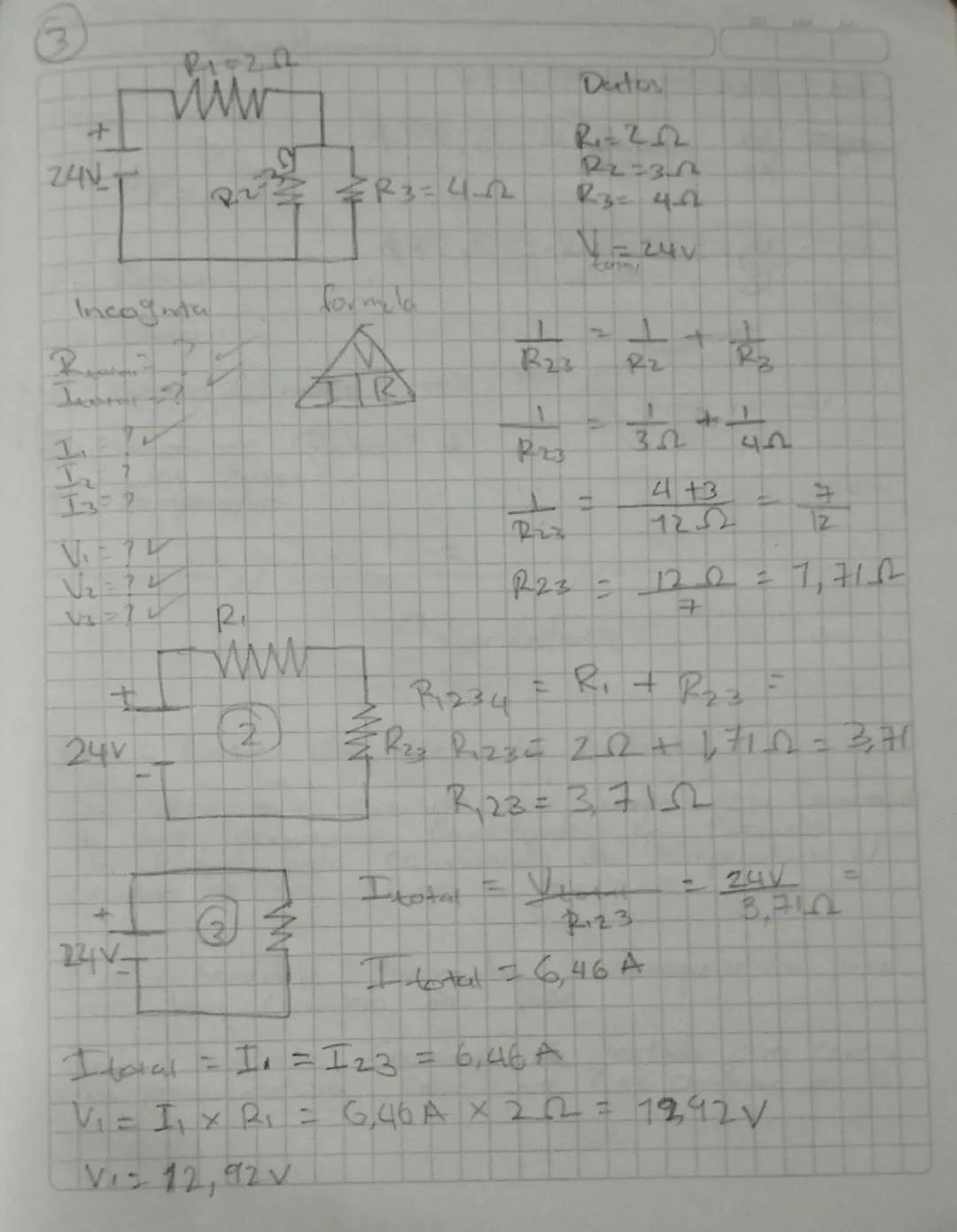

Veamos un ejemplo real con cuatro resistencias: 2Ω, 5Ω, 6Ω y 7Ω conectadas a una batería de 60V. Primero calculamos la resistencia total: 2 + 5 + 6 + 7 = 20Ω.
Con la resistencia total y el voltaje, encontramos la corriente: I = V/R = 60V/20Ω = 3A. Esta corriente de 3A fluye por todas las resistencias sin excepción.
Para el voltaje en cada resistencia, multiplicamos la corriente por cada resistencia individual. V1 = 3A × 2Ω = 6V, V2 = 3A × 5Ω = 15V, V3 = 3A × 6Ω = 18V, y V4 = 3A × 7Ω = 21V. Si sumas estos voltajes (6+15+18+21), obtienes exactamente 60V.
¡Comprueba siempre! La suma de voltajes parciales debe dar el voltaje total de la fuente.
