Resistencias Eléctricas

Las resistencias son elementos básicos que encontrarás en prácticamente todos los circuitos electrónicos. Estos pequeños componentes pueden parecer simples, pero juegan un papel crucial en el funcionamiento de la tecnología moderna.

En este estudio aprenderemos qué son, cómo funcionan y cómo se utilizan en aplicaciones prácticas.

💡 ¡Dato curioso! Aunque parecen pequeñas, las resistencias son tan importantes en la electrónica que sin ellas nuestros smartphones, computadores y otros dispositivos electrónicos no podrían funcionar correctamente.

¿Qué es una Resistencia?

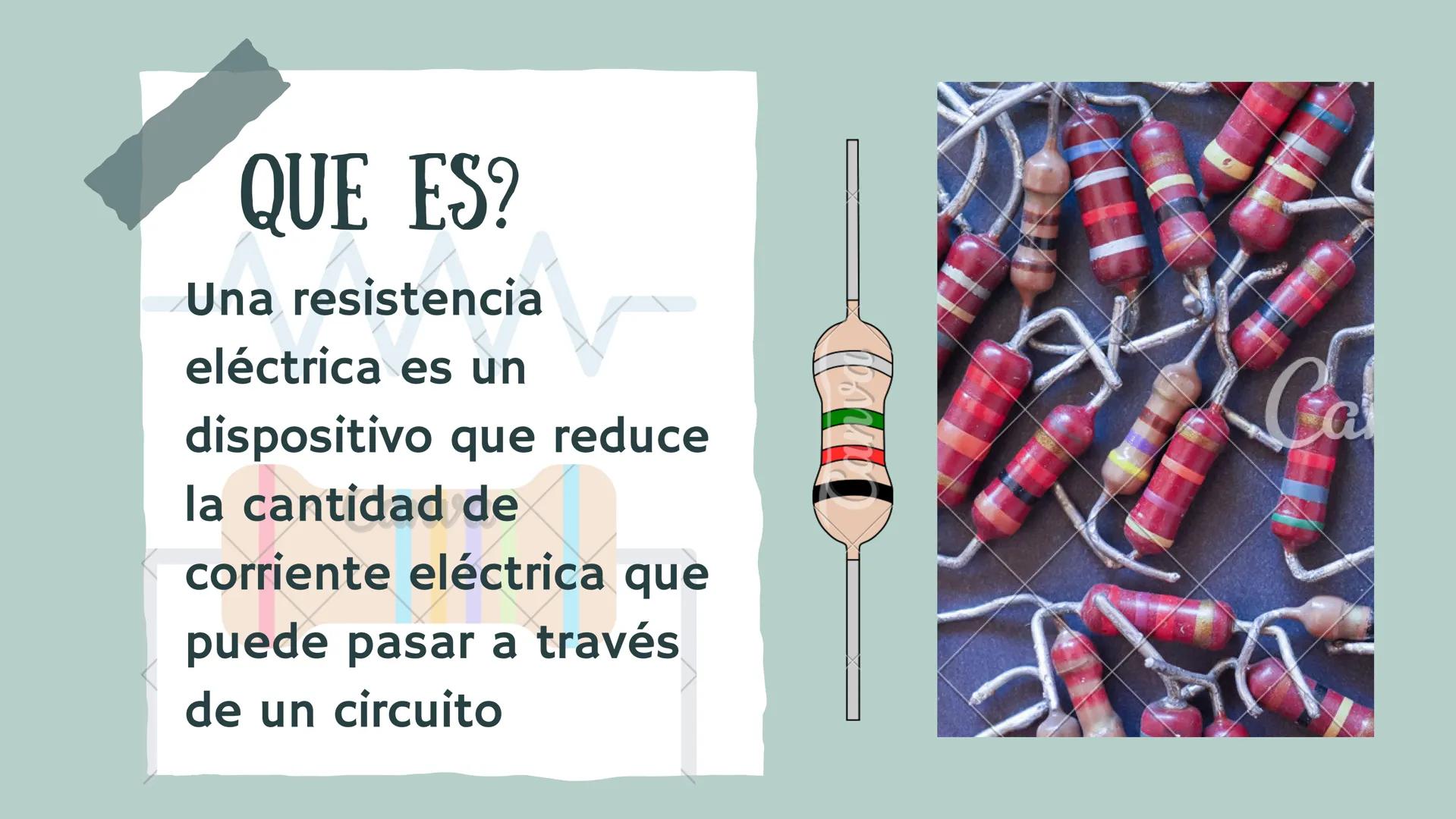

Una resistencia eléctrica es un dispositivo que limita o restringe el paso de la corriente eléctrica en un circuito. Funciona como una especie de "freno" que controla cuánta electricidad puede circular.

Piensa en una resistencia como un tubo por donde pasa agua (electricidad). Si el tubo es estrecho (alta resistencia), pasará menos agua; si es ancho (baja resistencia), pasará más agua.

Este control de la corriente es fundamental para proteger componentes sensibles y para que los circuitos funcionen correctamente.

💡 Recuerda: Cuando la resistencia es alta, fluye menos corriente; cuando es baja, fluye más corriente.

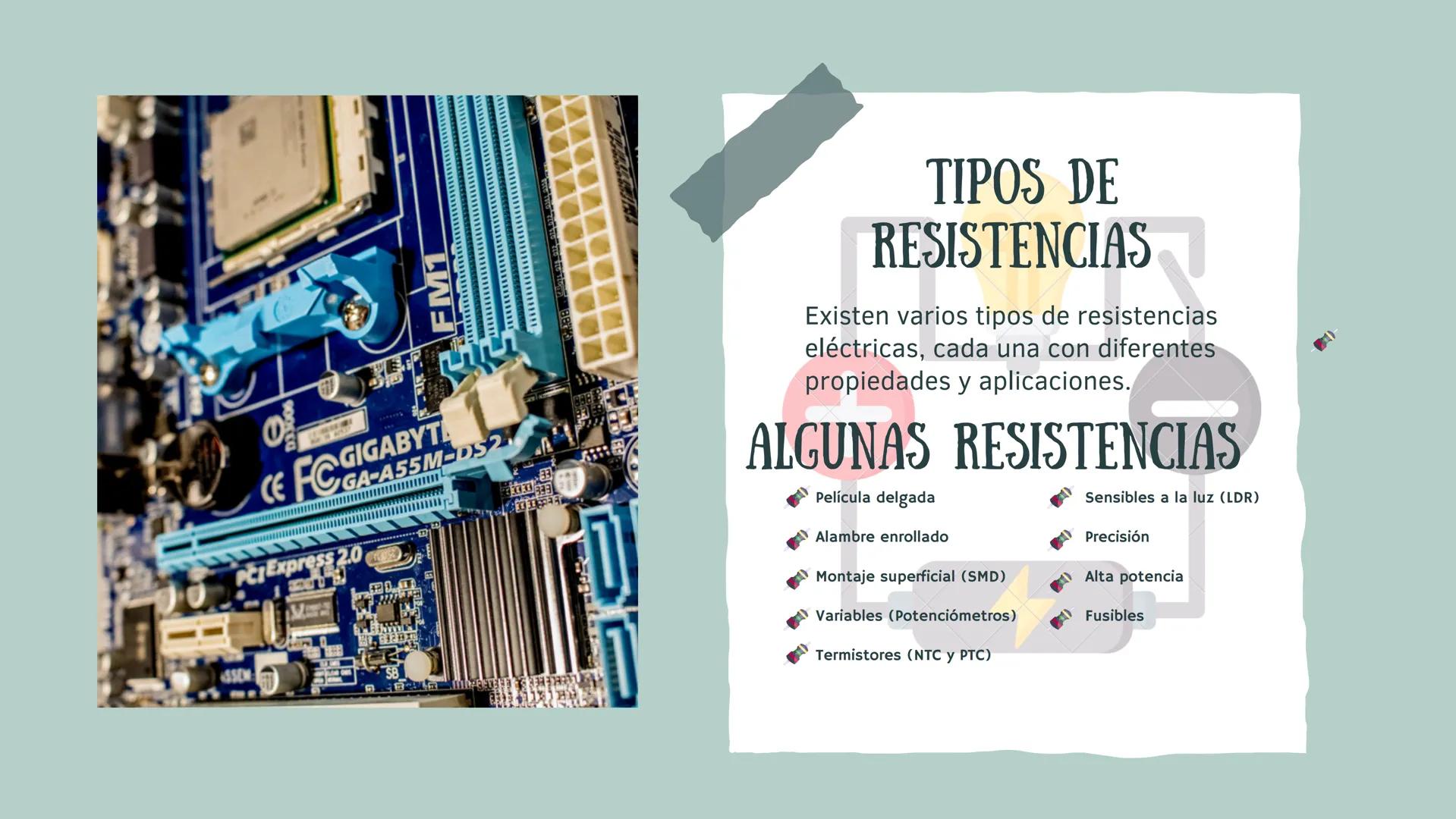

Tipos de Resistencias

Existen varios tipos de resistencias, cada una diseñada para diferentes aplicaciones y necesidades específicas. Las más comunes son:

Las resistencias de película delgada son precisas y estables, mientras que las de alambre enrollado soportan mayores potencias. Las SMD (montaje superficial) son pequeñas y se usan en dispositivos modernos como celulares.

También existen resistencias variables como los potenciómetros (que controlan volumen en equipos de sonido), termistores (que responden a cambios de temperatura) y LDR (sensibles a la luz).

💡 Aplicación práctica: Los potenciómetros son las resistencias que usas cuando ajustas el volumen en tus audífonos o cuando controlas la intensidad de luz en algunas lámparas.

¿Cómo se Mide una Resistencia?

Las resistencias se miden en unidades llamadas ohmios (Ω). Para medir el valor de una resistencia necesitas un multímetro o tester digital, una herramienta básica que todo estudiante de electrónica debe saber usar.

El proceso es simple: selecciona la función "ohmios" en tu multímetro, conecta las puntas de prueba a los extremos de la resistencia y el valor aparecerá en la pantalla.

Mientras más alto sea el número de ohmios, mayor será la resistencia al paso de la corriente eléctrica.

💡 Consejo práctico: Siempre asegúrate de que la resistencia esté desconectada de cualquier circuito antes de medirla para obtener una lectura precisa.

Materiales de una Resistencia

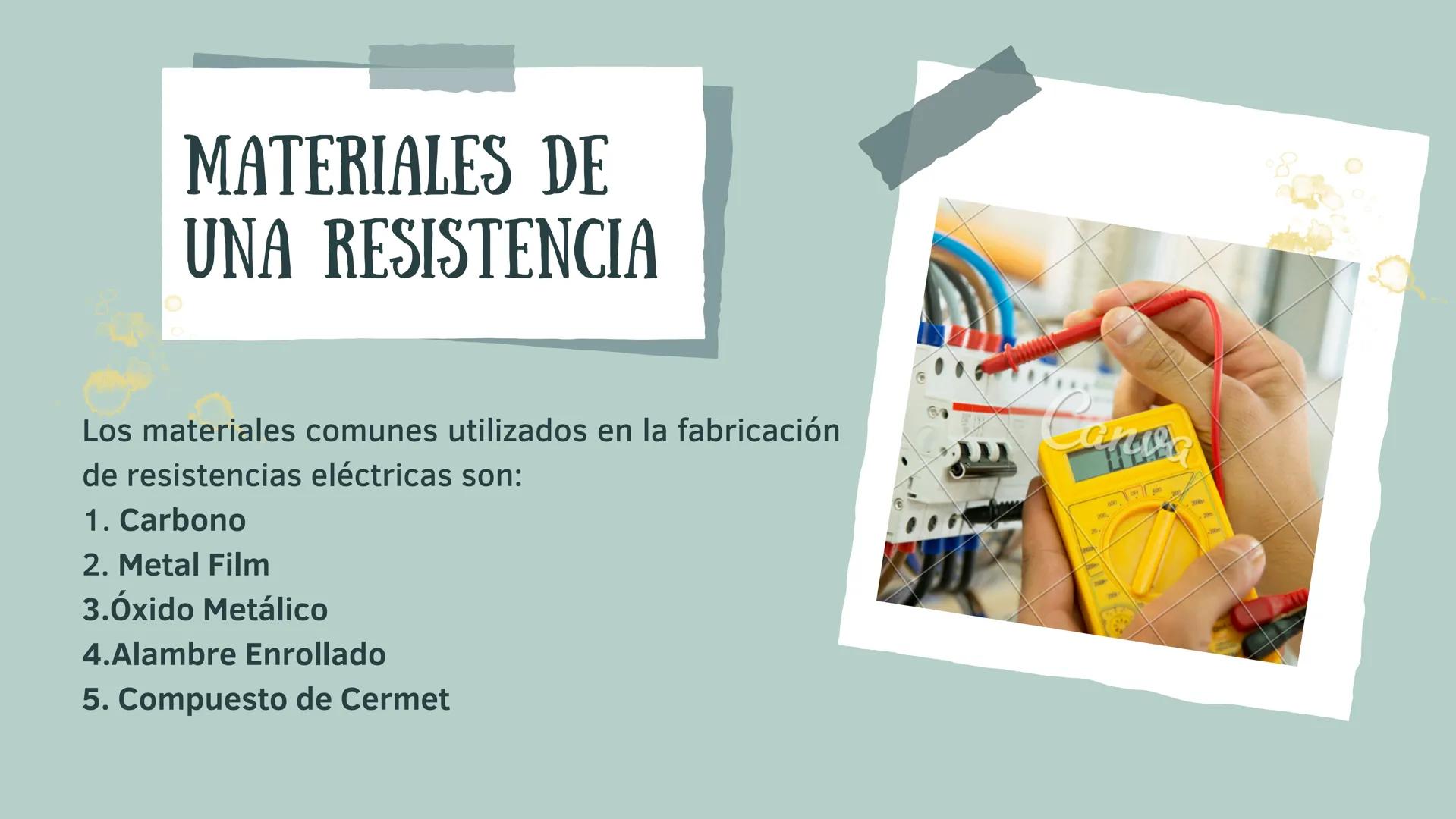

Las resistencias se fabrican con diferentes materiales según su aplicación y características deseadas. Los más comunes son:

El carbono es económico y se usa en aplicaciones generales. Las resistencias de película metálica (Metal Film) ofrecen mayor precisión y son más estables.

Para aplicaciones de alta potencia se utilizan resistencias de óxido metálico o de alambre enrollado. El compuesto de Cermet combina materiales cerámicos y metálicos para lograr características específicas.

💡 Dato importante: El material determina no solo la resistencia, sino también otras propiedades como la estabilidad térmica y la vida útil del componente.

Aplicaciones de las Resistencias

Las resistencias tienen numerosas aplicaciones prácticas en casi todos los circuitos electrónicos. Son fundamentales para controlar el flujo eléctrico de manera precisa.

Se utilizan para limitar la corriente que llega a componentes sensibles como LEDs. También funcionan como divisores de voltaje para obtener valores específicos de tensión en diferentes puntos de un circuito.

En sistemas de audio y comunicaciones, se emplean para filtrado y atenuación de señales. Además, controlan la carga y descarga de condensadores y permiten la detección de corriente en sistemas de monitoreo.

💡 Conexión con lo cotidiano: Cuando ajustas el brillo de la pantalla de tu celular, probablemente hay resistencias variables trabajando para controlar la intensidad de luz.

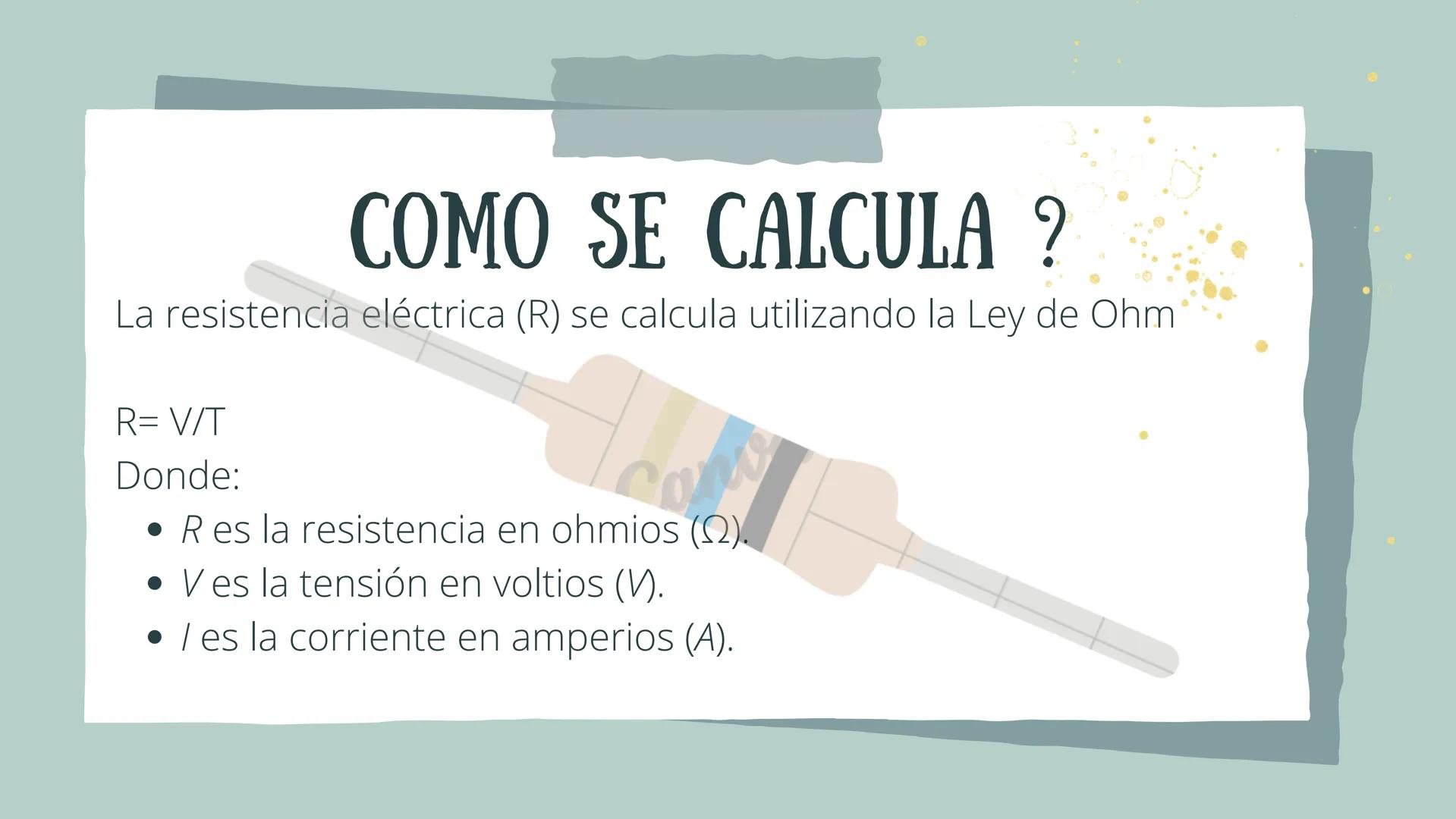

¿Cómo se Calcula la Resistencia?

La resistencia eléctrica se calcula utilizando la famosa Ley de Ohm, una de las ecuaciones más importantes en electrónica. La fórmula es:

R = V / I

Donde:

• R es la resistencia en ohmios (Ω)
• V es el voltaje en voltios (V)
• I es la corriente en amperios (A)

Por ejemplo, si tienes un voltaje de 9V y una corriente de 3A, la resistencia sería: R = 9V / 3A = 3Ω.

💡 Truco para recordar: Puedes usar el "triángulo mágico" dibujando un triángulo con R arriba, V e I abajo. Tapa la variable que quieres calcular y las otras te indicarán la operación a realizar.

Código de Colores

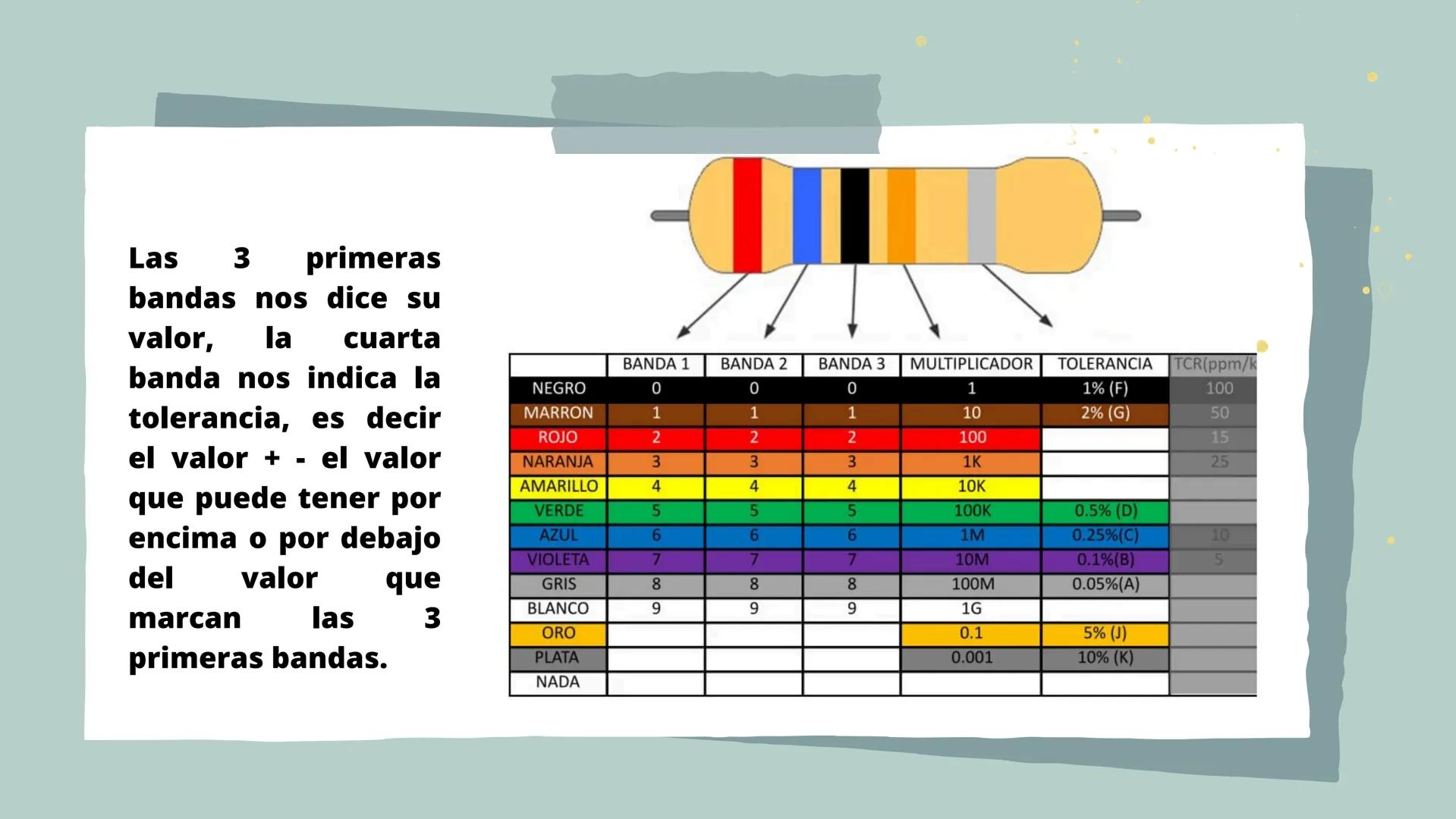

Las resistencias utilizan un código de bandas de colores para indicar su valor y tolerancia. Es como un lenguaje universal que debes aprender a "leer".

Las tres primeras bandas indican el valor numérico de la resistencia. La cuarta banda indica la tolerancia, que es el margen de error permitido (por ejemplo, ±5% del valor nominal).

Cada color representa un número específico: negro (0), marrón (1), rojo (2), etc. El multiplicador (tercera banda) indica por cuánto multiplicar el número formado por las primeras dos bandas.

💡 Ayuda para memorizar: Puedes usar la frase "Negro Marrón Rojo Naranja Amarillo Verde Azul Violeta Gris Blanco" donde la primera letra de cada palabra corresponde a los números del 0 al 9.
