Las construcciones geométricas son técnicas fundamentales que te permiten crear...
Matemáticas203 visualizaciones·Actualizado 18 de jun de 2026·6 páginasDibujo Técnico: Guía para Construcciones Geométricas
María José Zapata Muñoz@araosapatauoz_mnpxa3
1 / 6
1
of 6

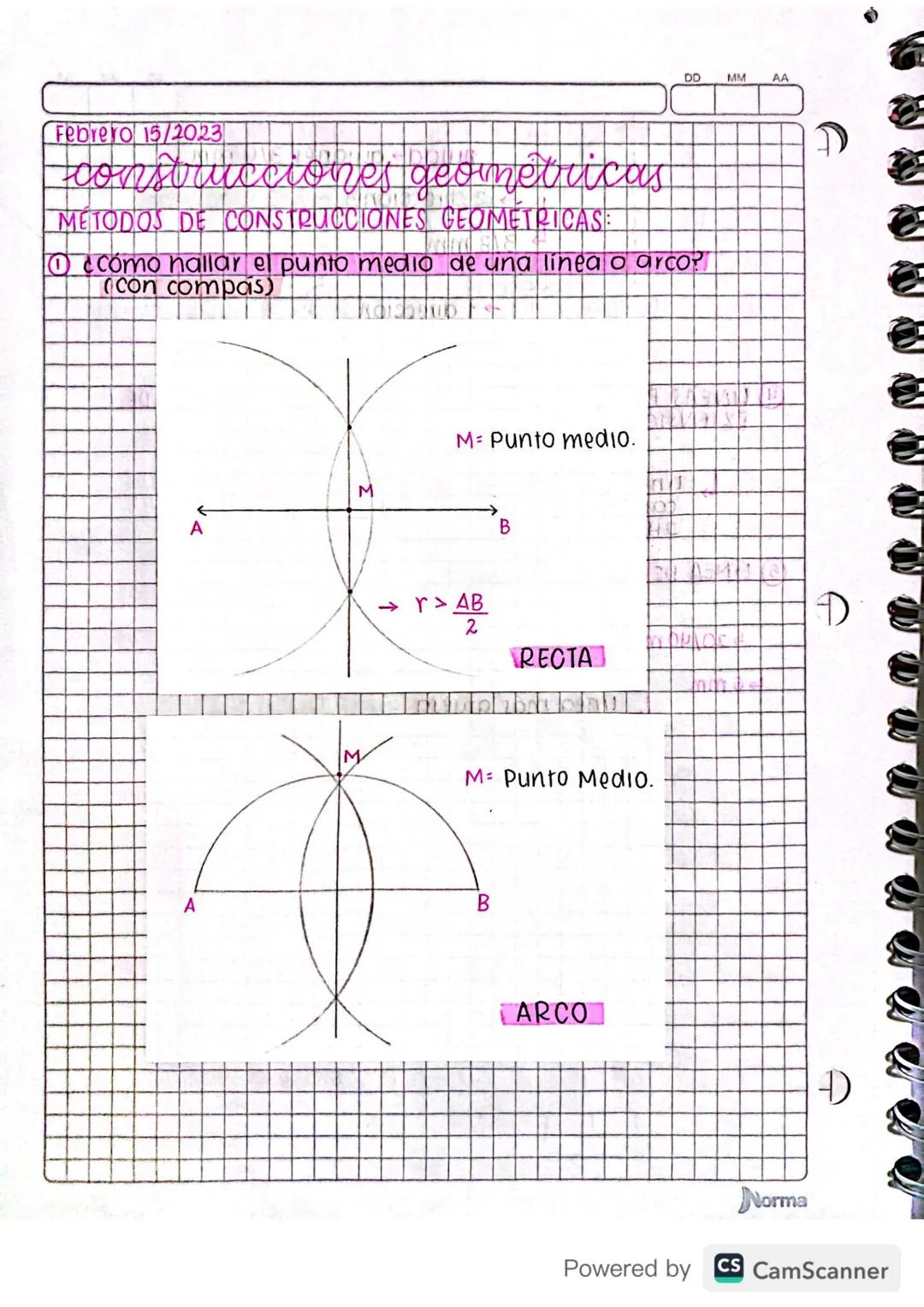

Punto Medio de Líneas y Arcos
¿Alguna vez has necesitado dividir algo exactamente por la mitad? En geometría, encontrar el punto medio es una habilidad básica pero súper útil. Con tu compás, puedes hacerlo de manera perfecta cada vez.
Para encontrar el punto medio M entre dos puntos A y B, necesitas que el radio de tu compás sea mayor que la mitad de la distancia AB. Esto significa que r > AB/2, lo que te permitirá crear los arcos necesarios para la construcción.
El mismo método funciona tanto para líneas rectas como para arcos. La clave está en mantener la misma apertura del compás desde ambos extremos y marcar las intersecciones que te guiarán al punto medio exacto.
💡 Tip clave: Siempre verifica que tu compás tenga una apertura mayor a la mitad de la distancia total, o la construcción no funcionará.
2
of 6

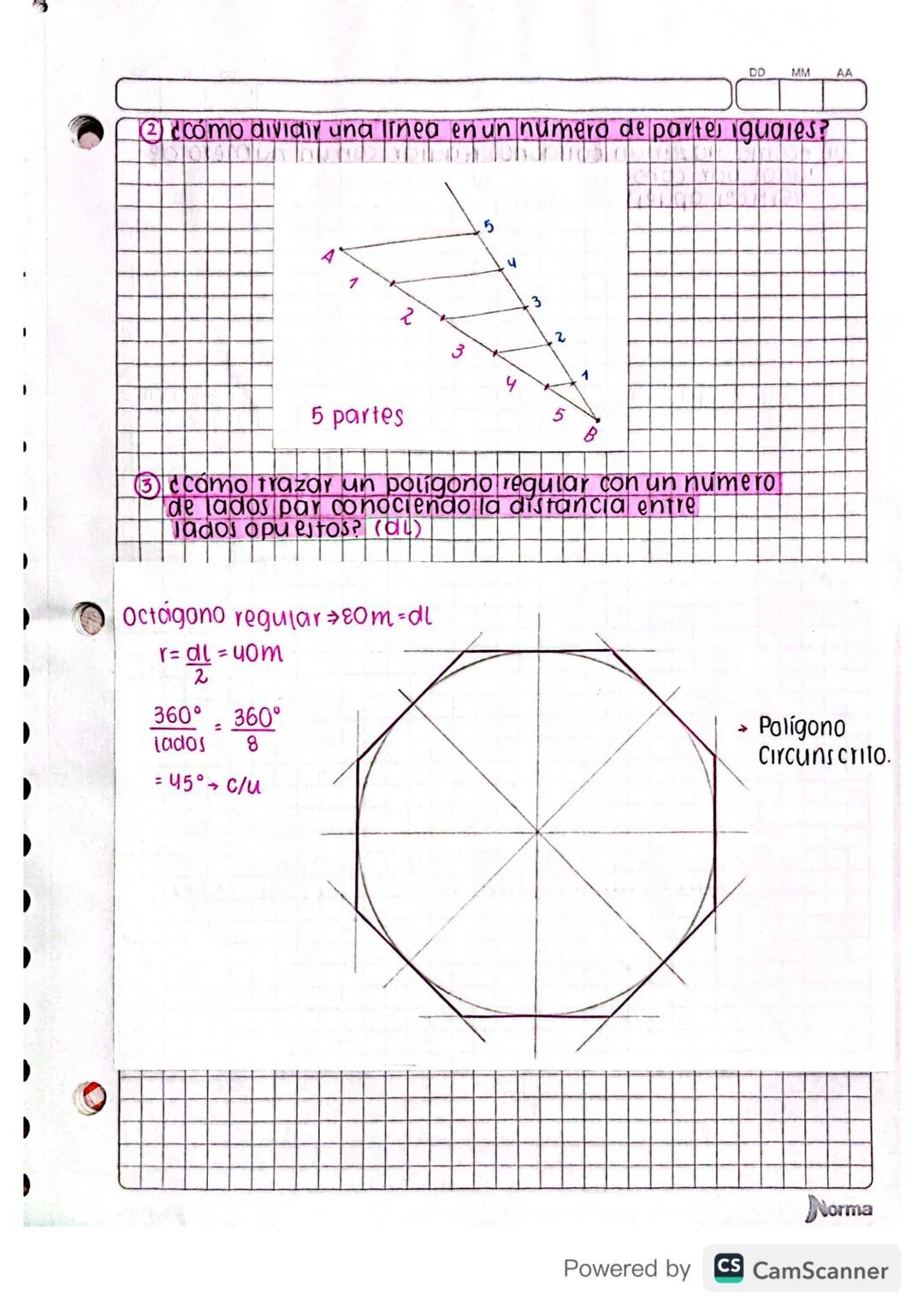

División de Líneas y Polígonos Circunscritos
Dividir una línea en partes iguales es como repartir una pizza entre amigos: necesitas que cada pedazo sea exactamente igual. Esta técnica te será útil en muchos proyectos de dibujo técnico.
Cuando trabajas con polígonos regulares con número par de lados y conoces la distancia entre lados opuestos (dl), estás creando un polígono circunscrito. Para un octágono con dl = 80m, el radio será r = 40m (la mitad de la distancia).
El secreto está en dividir los 360° entre el número de lados. Para el octágono: 360° ÷ 8 = 45° por cada lado. Esto te da el ángulo exacto que necesitas para colocar cada vértice perfectamente.
💡 Recuerda: En polígonos circunscritos, el círculo está "adentro" del polígono, tocando todos los lados.
3
of 6

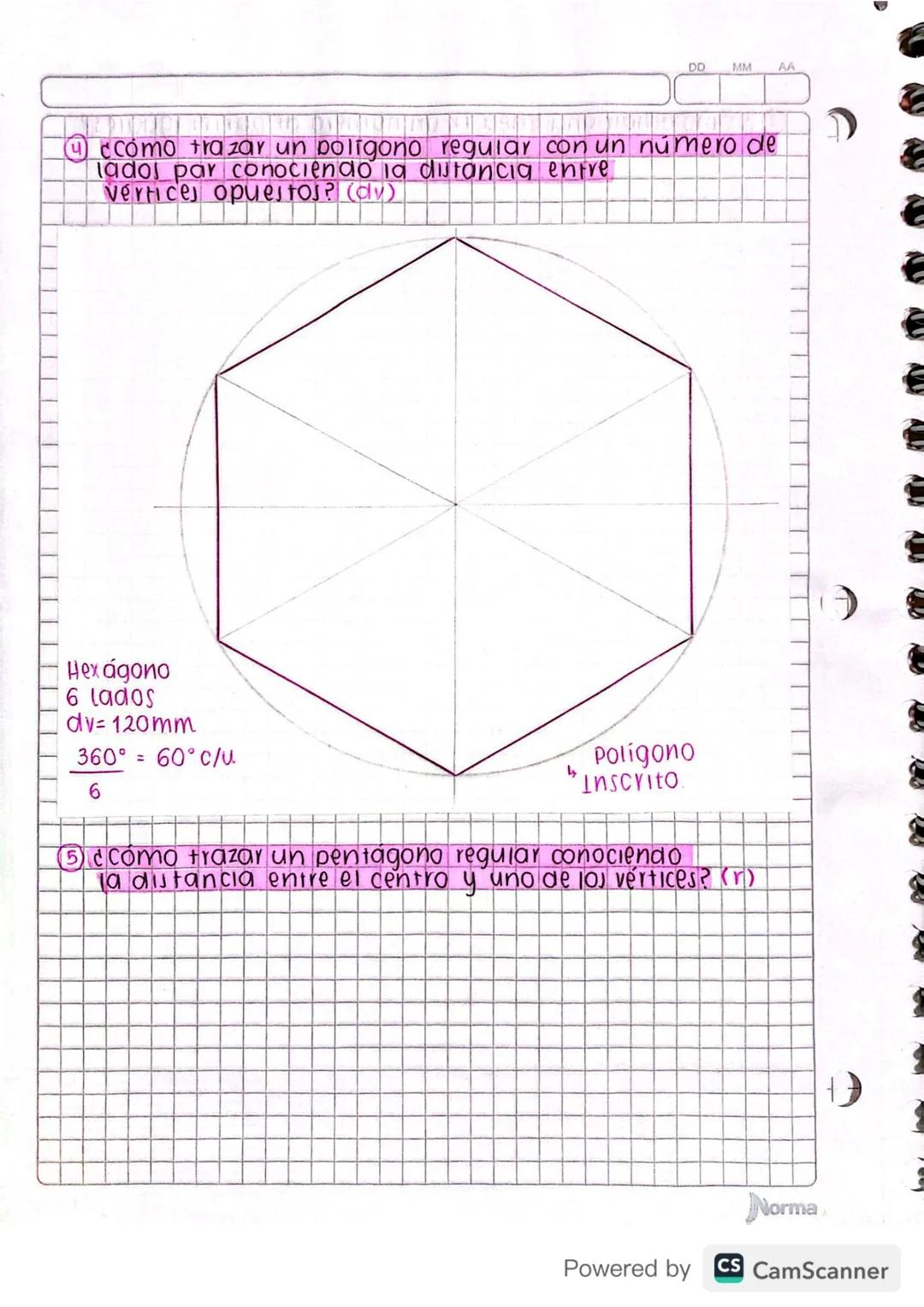

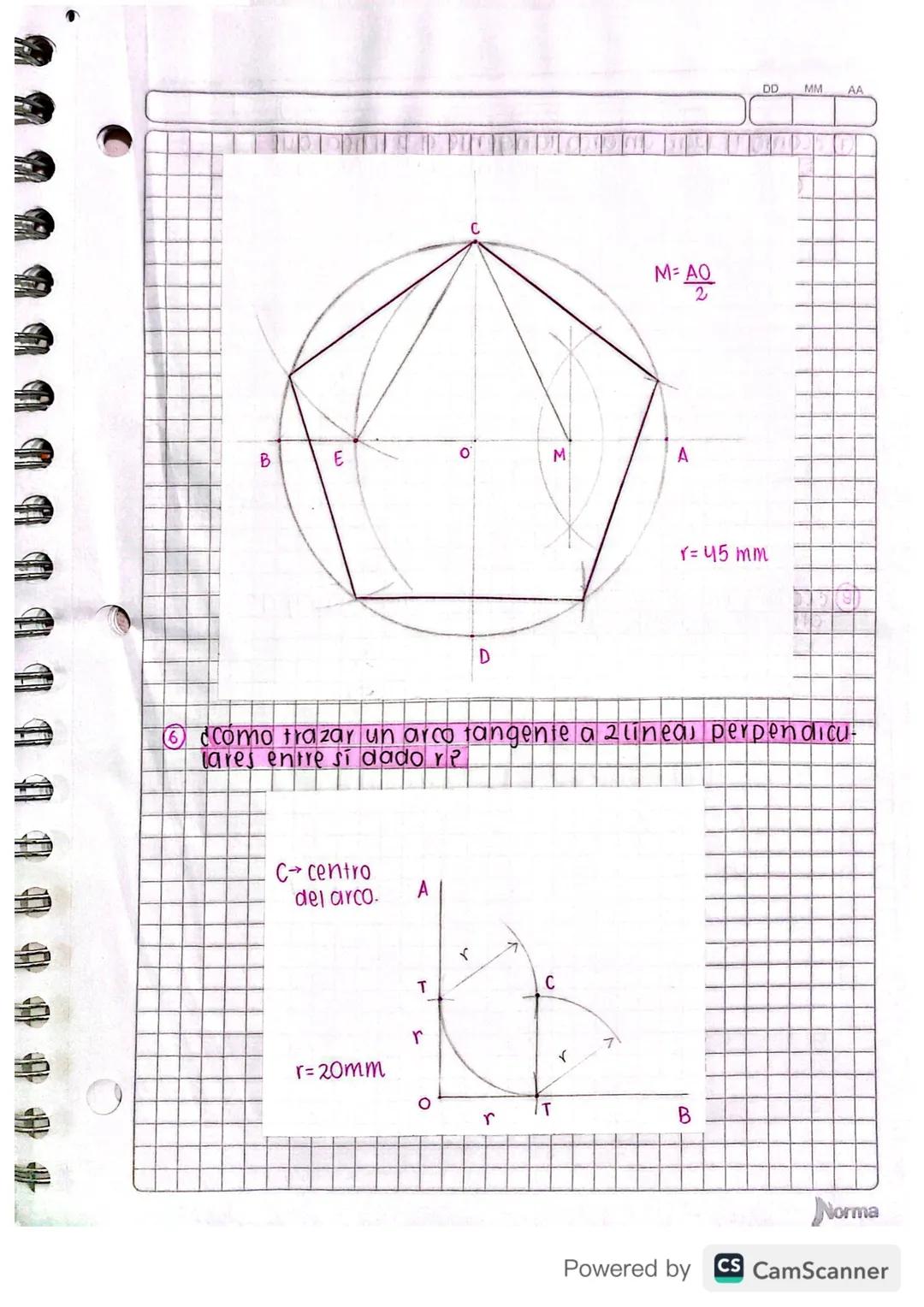

Polígonos Inscritos y Pentágonos Regulares
Los polígonos inscritos son el opuesto de los circunscritos: aquí el polígono está "adentro" del círculo. Cuando conoces la distancia entre vértices opuestos (dv), estás trabajando con esta configuración.
Para un hexágono con dv = 120mm, divides 360° ÷ 6 = 60° por cada ángulo central. Los vértices del polígono tocan la circunferencia del círculo, creando una figura perfectamente simétrica.
El pentágono regular es especial porque tiene propiedades matemáticas únicas. Cuando conoces la distancia del centro a un vértice , puedes construirlo usando técnicas específicas que aprovechan la proporción áurea.
💡 Dato curioso: El pentágono regular aparece naturalmente en flores y estrellas de mar debido a sus propiedades matemáticas especiales.
4
of 6
Arcos Tangentes a Líneas Perpendiculares
Las tangencias son conexiones suaves entre líneas y arcos, sin esquinas bruscas. Imagínate como el carril de aceleración en una autopista: debe conectar perfectamente sin cambios abruptos.
Para trazar un arco tangente a dos líneas perpendiculares con radio r dado, el centro del arco siempre estará a la distancia r de ambas líneas. Si r = 20mm, el centro C se ubica exactamente a 20mm de cada línea perpendicular.
Los puntos de tangencia T son donde el arco toca las líneas, y siempre son perpendiculares al radio en ese punto. Esta regla es fundamental para todas las construcciones de tangencias.
💡 Regla de oro: El radio siempre es perpendicular a la línea tangente en el punto de contacto.
5
of 6

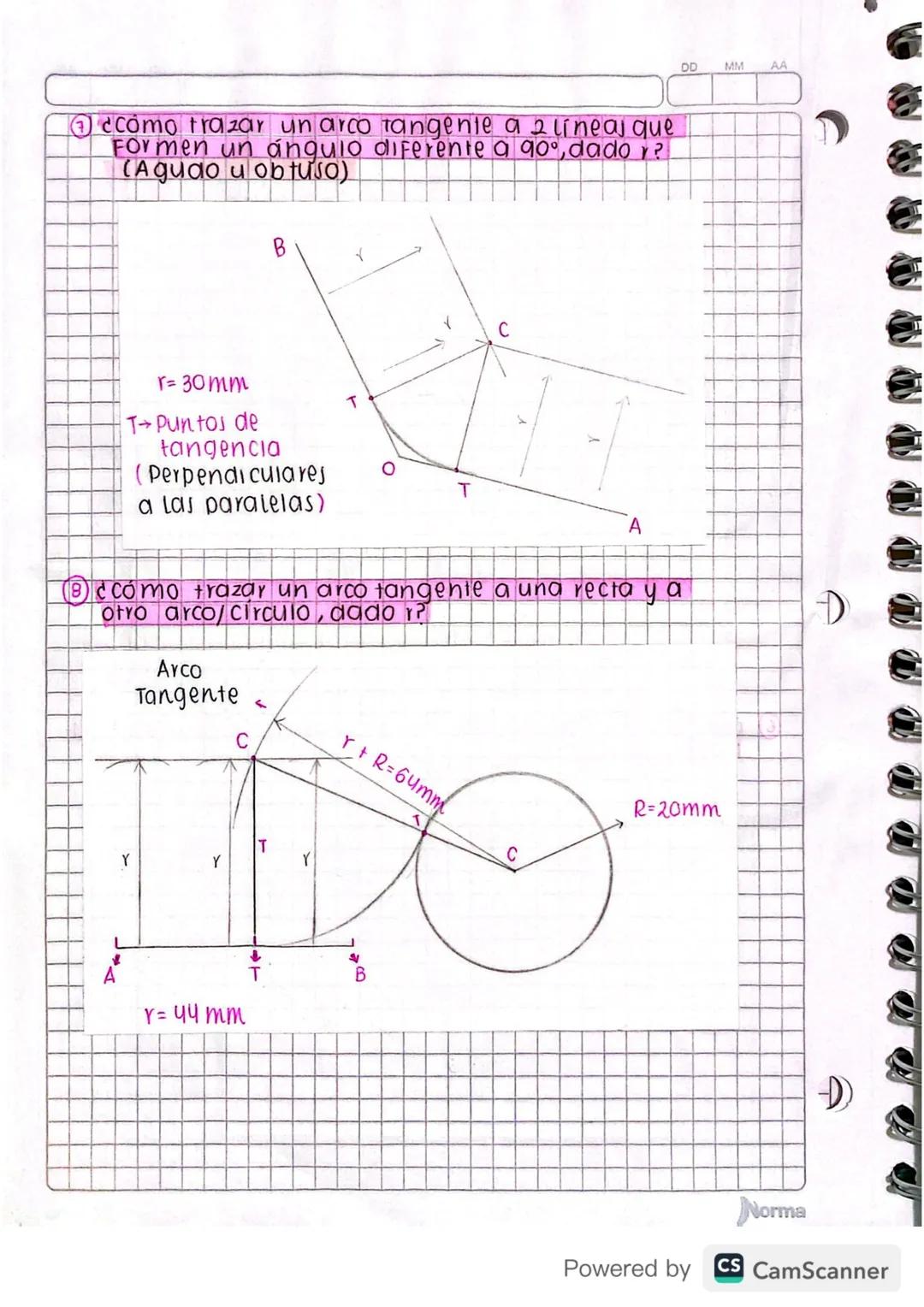

Arcos Tangentes en Ángulos y Combinaciones
Cuando las líneas forman ángulos diferentes a 90° (agudos u obtusos), la construcción de arcos tangentes requiere un enfoque ligeramente diferente. El principio sigue siendo el mismo: el centro debe estar equidistante de ambas líneas.
Para encontrar el centro correcto, trazas líneas paralelas a las originales, separadas por la distancia r. La intersección de estas paralelas te da el centro del arco tangente perfectamente ubicado.
Los arcos tangentes entre una recta y un círculo combinan ambos conceptos. Si tienes un círculo con R = 20mm y quieres un arco tangente con r = 44mm, la distancia entre centros será R + r = 64mm para tangencia externa.
💡 Importante: Para tangencia externa sumas los radios , para tangencia interna los restas .
6
of 6

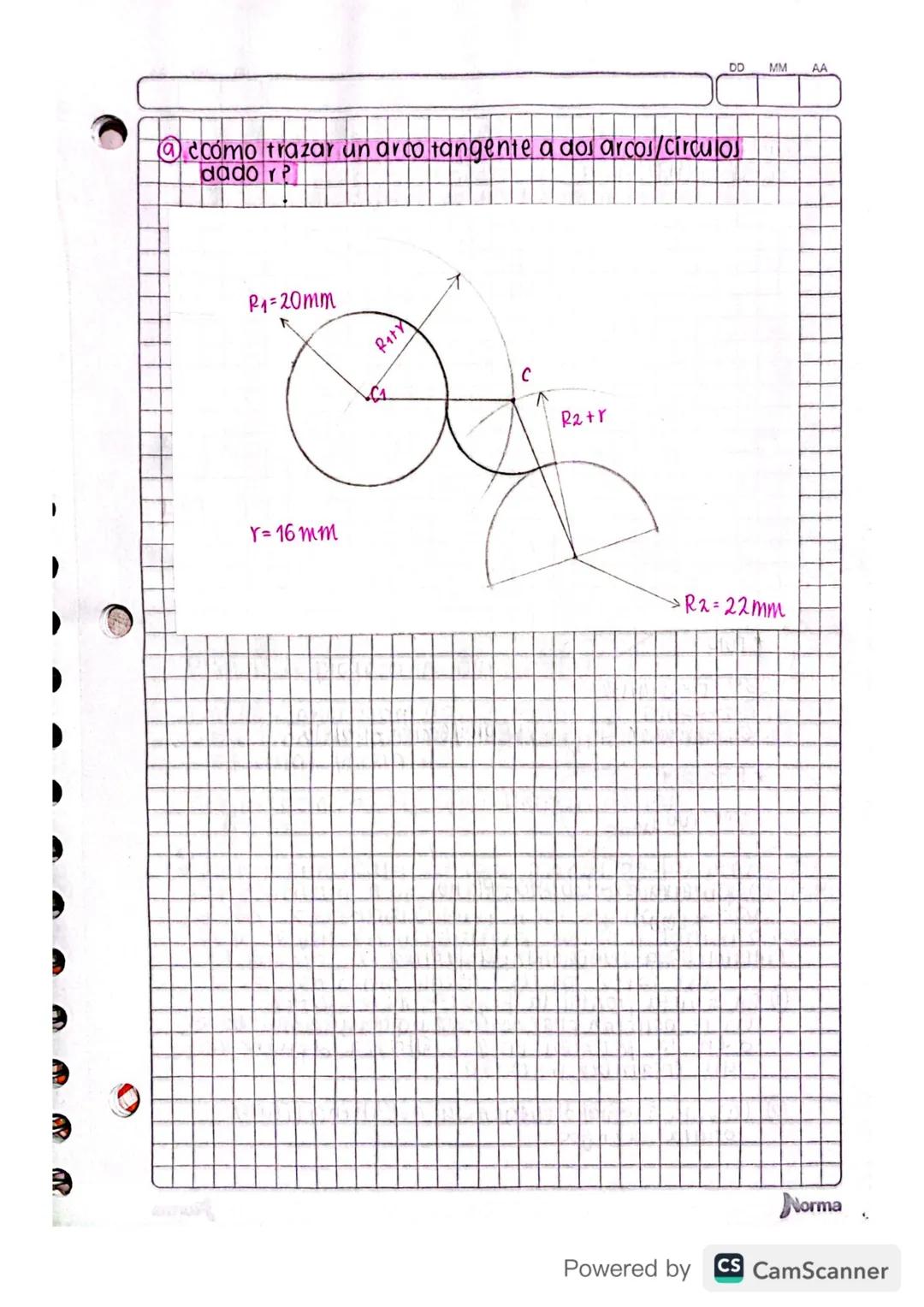

Arcos Tangentes Entre Círculos
La construcción más avanzada es crear arcos tangentes entre dos círculos existentes. Esta técnica aparece frecuentemente en diseño industrial y arquitectónico para crear transiciones suaves.
Cuando tienes dos círculos con radios R₁ = 20mm y R₂ = 22mm, y quieres conectarlos con un arco de radio r = 16mm, necesitas calcular las distancias entre centros cuidadosamente.
Para tangencia externa, las distancias desde el nuevo centro son R₁ + r y R₂ + r respectivamente. El centro del arco tangente se encuentra en la intersección de círculos auxiliares trazados con estas distancias desde los centros originales.
💡 Pro tip: Siempre verifica tus construcciones midiendo que los radios sean exactamente perpendiculares en los puntos de tangencia.
