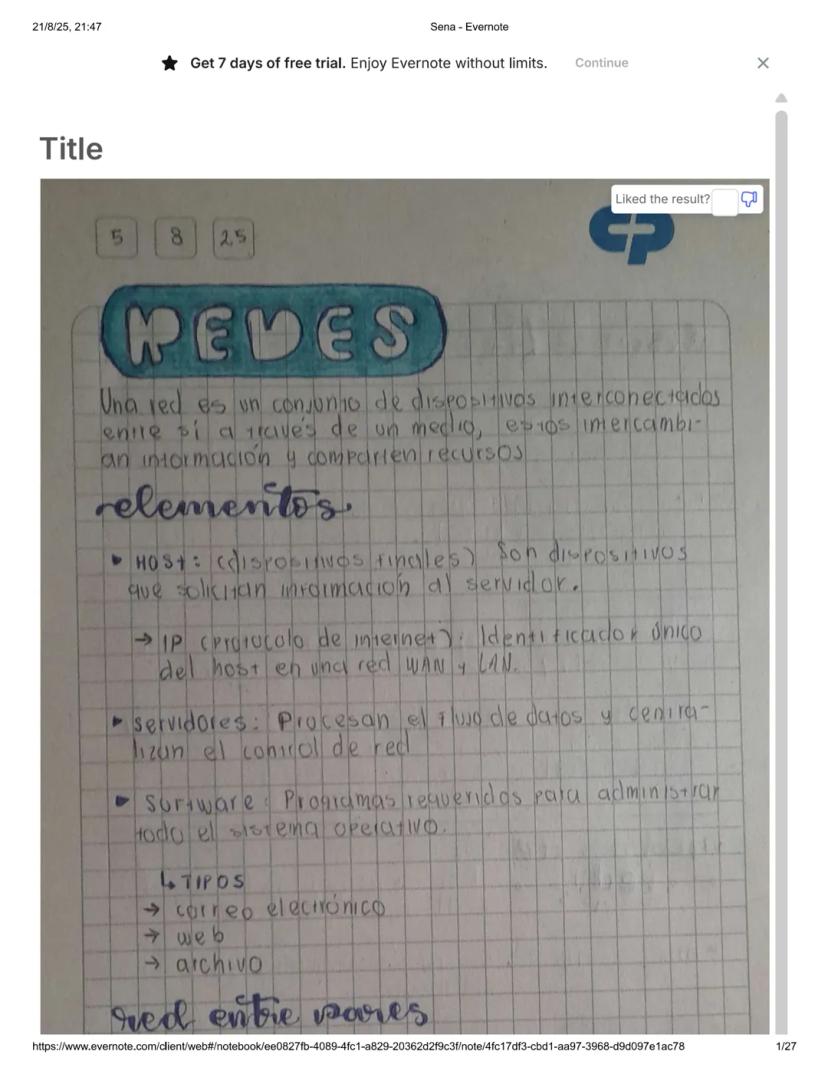

Fundamentos de Redes

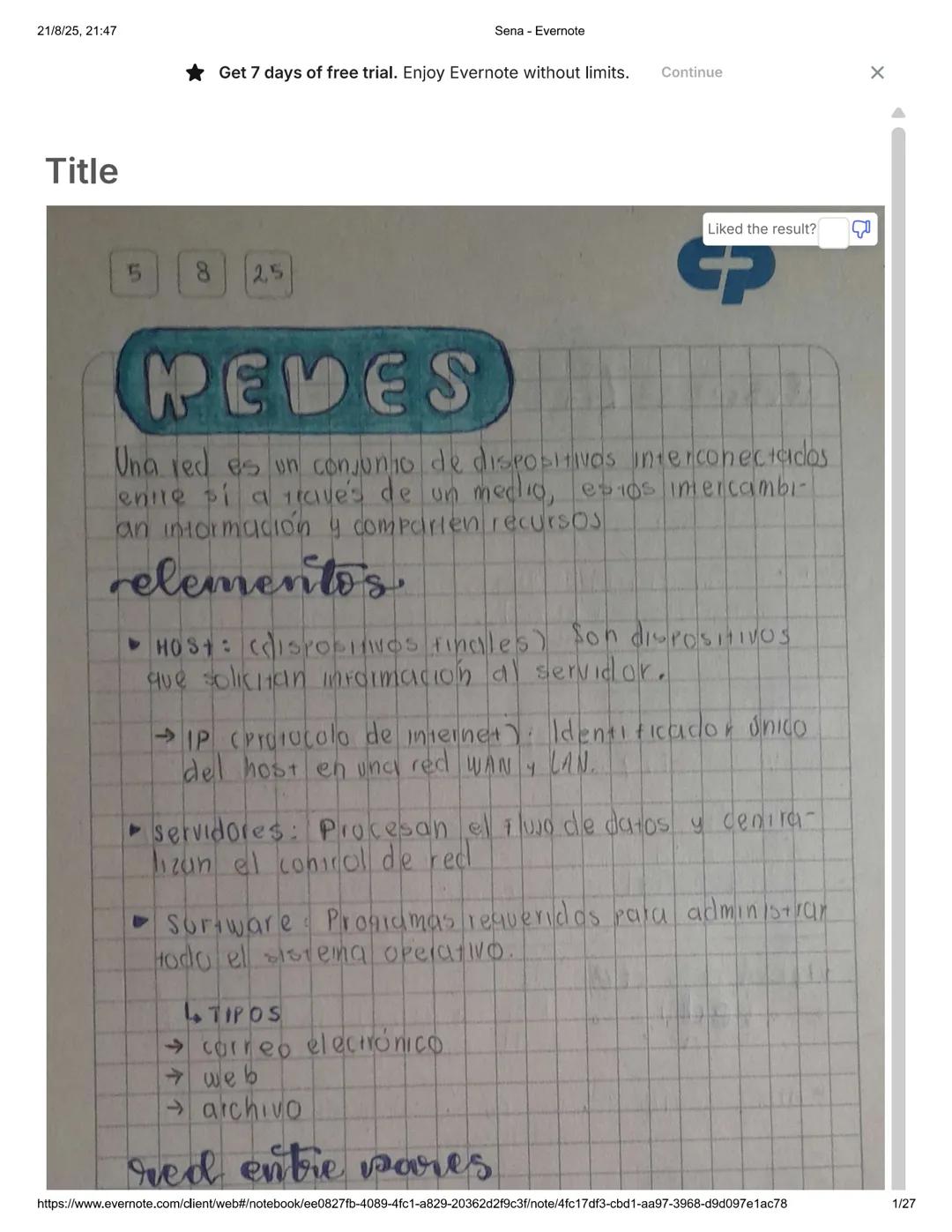

Una red es un conjunto de dispositivos interconectados que intercambian información y comparten recursos. Los componentes principales de una red incluyen:

Los hosts o dispositivos finales son equipos que solicitan información al servidor. Cada host posee una dirección IP, que funciona como identificador único tanto en redes LAN como WAN.

Los servidores procesan el flujo de datos y centralizan el control de la red, mientras que el software incluye los programas necesarios para administrar todo el sistema operativo.

💡 Las redes pueden tener distintas arquitecturas, siendo la "red entre pares" una configuración donde dos hosts funcionan simultáneamente como cliente y servidor entre sí.

Entre los tipos de servidores más comunes encontramos: servidores de correo electrónico, web, archivo y red entre pares. Estos últimos son más sencillos y económicos, pero presentan desventajas en términos de seguridad, velocidad y administración.

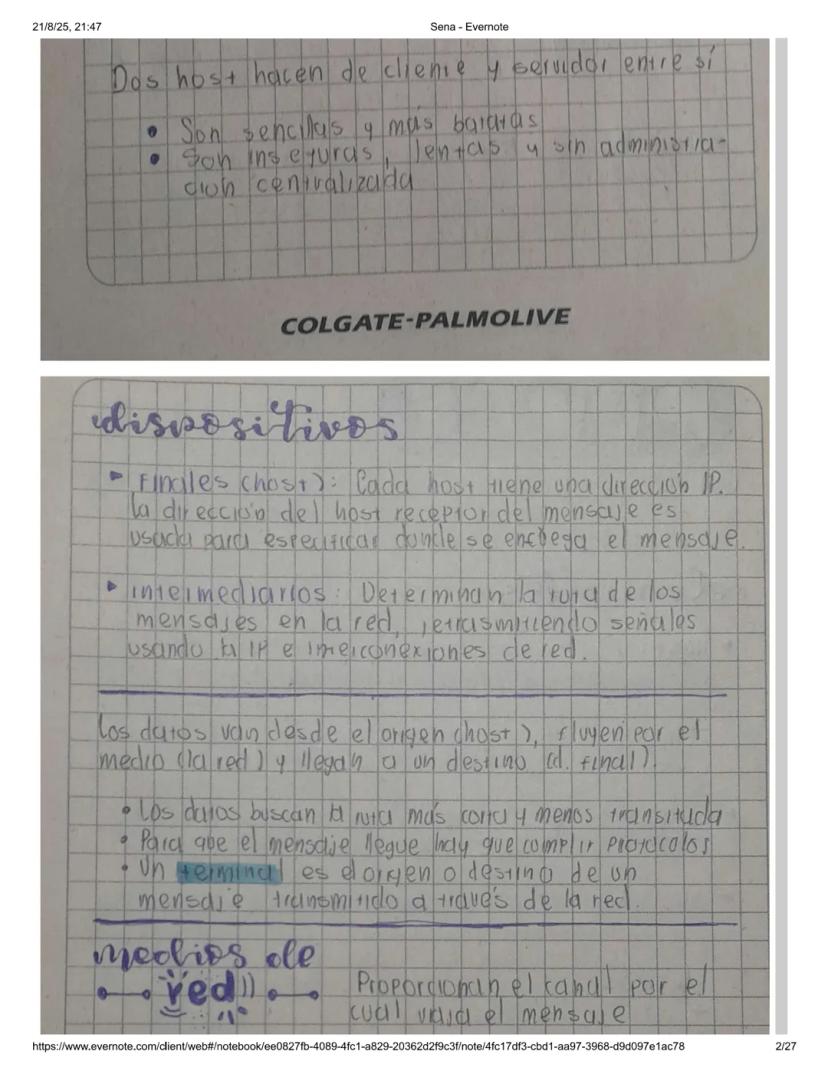

Dispositivos y Medios de Red

Los dispositivos que conforman una red se clasifican en dos categorías principales:

Los dispositivos finales (hosts) son el origen o destino de los mensajes transmitidos por la red. Cada uno posee una dirección IP única que especifica dónde debe entregarse la información.

Los dispositivos intermediarios determinan la ruta de los mensajes, transmitiendo señales y facilitando las interconexiones de red. Estos dispositivos aseguran que los datos encuentren la ruta más eficiente (la más corta y menos transitada).

Para que la comunicación sea exitosa, es necesario que todos los dispositivos cumplan con los protocolos establecidos. Los datos viajan desde un origen (host), fluyen por el medio (la red) y llegan a un destino (dispositivo final).

🔑 Un terminal es el origen o destino de un mensaje transmitido a través de la red, mientras los medios de red proporcionan el canal físico por el cual viaja el mensaje.

Los medios de red son fundamentales, ya que proporcionan el canal físico por el cual viajan los mensajes entre dispositivos conectados a la red.

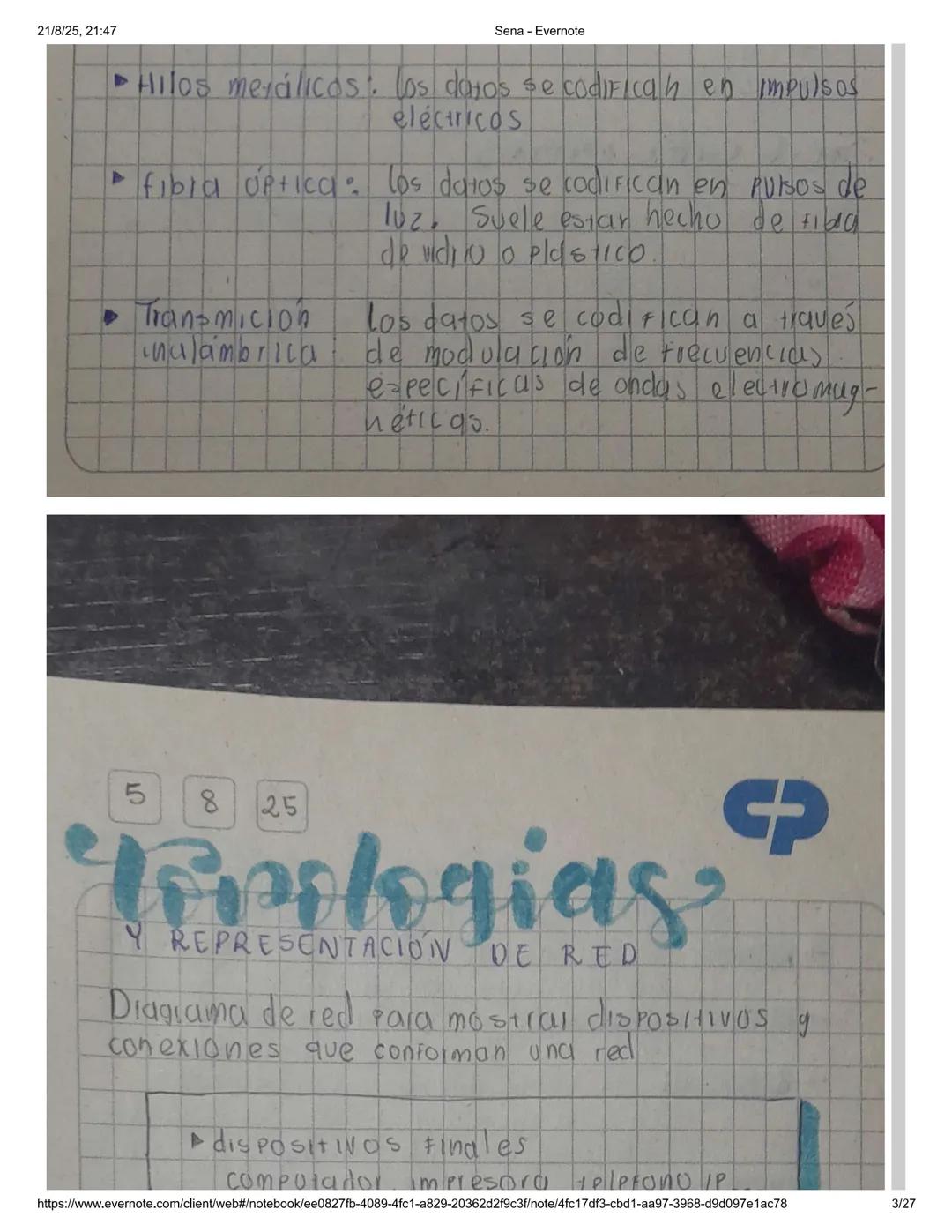

Medios de Transmisión y Topologías

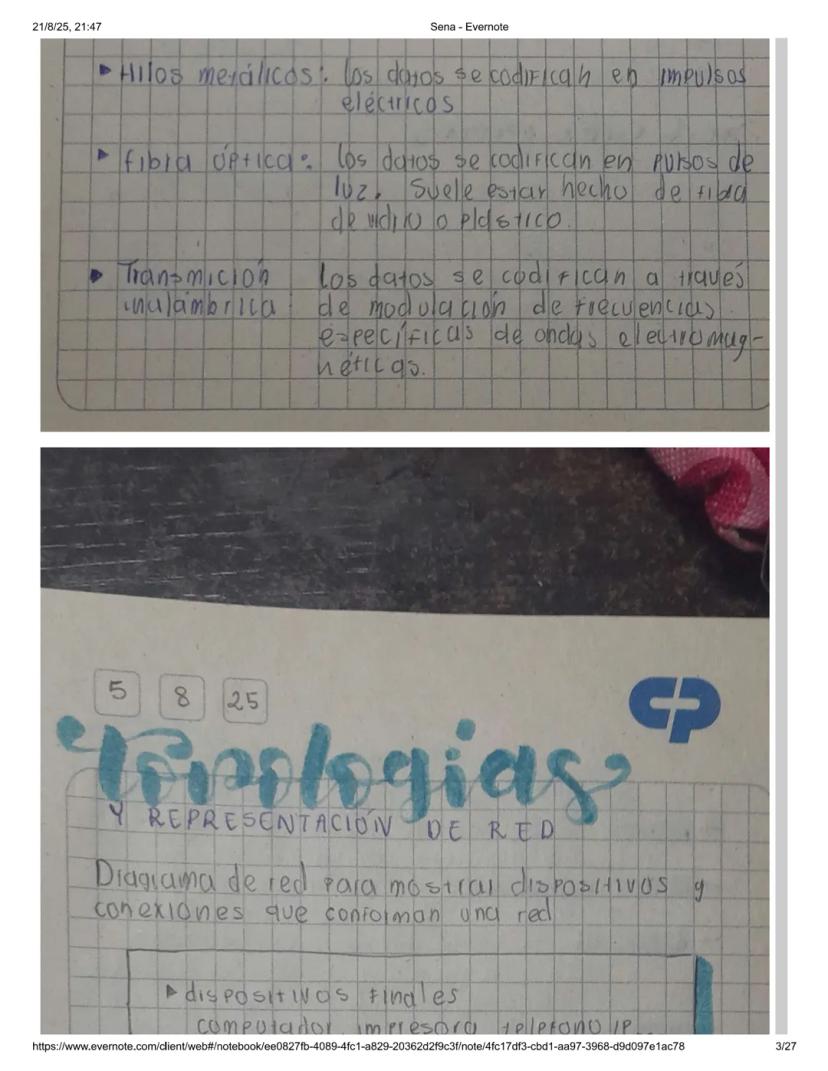

Existen tres tipos principales de medios de transmisión para redes:

Los hilos metálicos codifican los datos en impulsos eléctricos, siendo el tipo más común de cableado de red.

La fibra óptica codifica los datos en pulsos de luz, utilizando fibra de vidrio o plástico como medio físico. Este medio ofrece mayor velocidad y alcance.

La transmisión inalámbrica codifica los datos a través de la modulación de frecuencias específicas de ondas electromagnéticas, permitiendo comunicación sin cables físicos.

Las topologías de red son representaciones gráficas que muestran los dispositivos y sus conexiones. Un diagrama de red permite visualizar cómo están conectados los diferentes componentes.

⚡ Los diagramas de red son esenciales para planificar, implementar y solucionar problemas en infraestructuras de comunicación.

En estos diagramas encontramos dispositivos finales (como computadoras, impresoras y teléfonos IP) que representan los puntos de origen y destino de las comunicaciones en la red.

Dispositivos Intermediarios y Terminología

Los dispositivos intermediarios juegan un papel crucial en las redes, incluyendo:

Routers: Conectan múltiples redes y permiten su comunicación. Switches: Conectan varios dispositivos dentro de una misma red LAN. Firewalls: Sistemas de seguridad que monitorean y controlan el tráfico. Switches multicapa: Combinan funciones de switch y router.

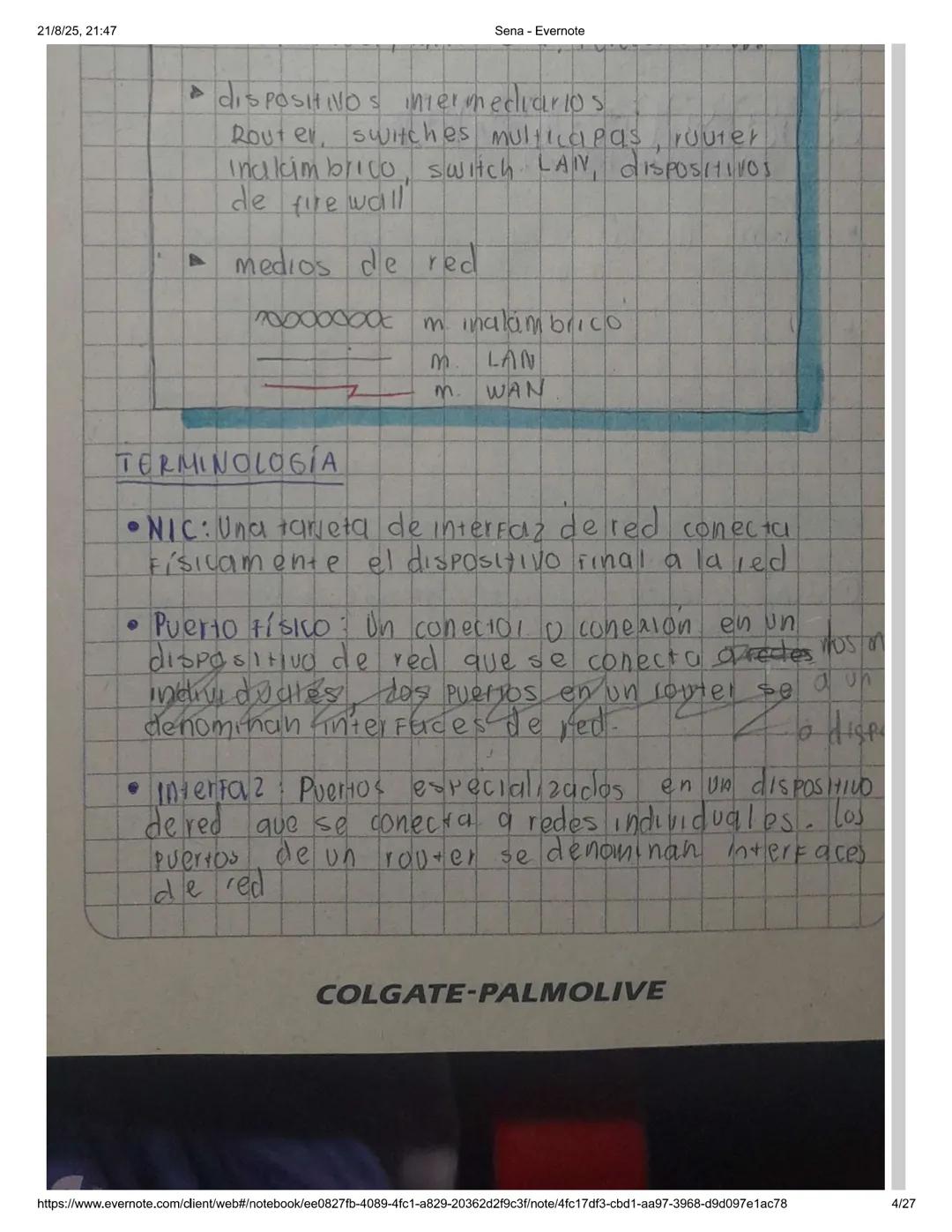

Es importante familiarizarse con la terminología básica de redes:

Una NIC (Tarjeta de Interfaz de Red) conecta físicamente un dispositivo final a la red.

Un puerto físico es un conector en un dispositivo de red que permite la conexión a redes individuales.

Una interfaz es un tipo especializado de puerto que conecta a redes individuales. Los puertos en routers se denominan interfaces de red.

📌 La diferencia entre puerto e interfaz puede parecer sutil, pero en términos de redes, una interfaz tiene capacidades más avanzadas que un simple puerto físico.

Estos términos son fundamentales para comprender la estructura física de una red y cómo los dispositivos se comunican entre sí.

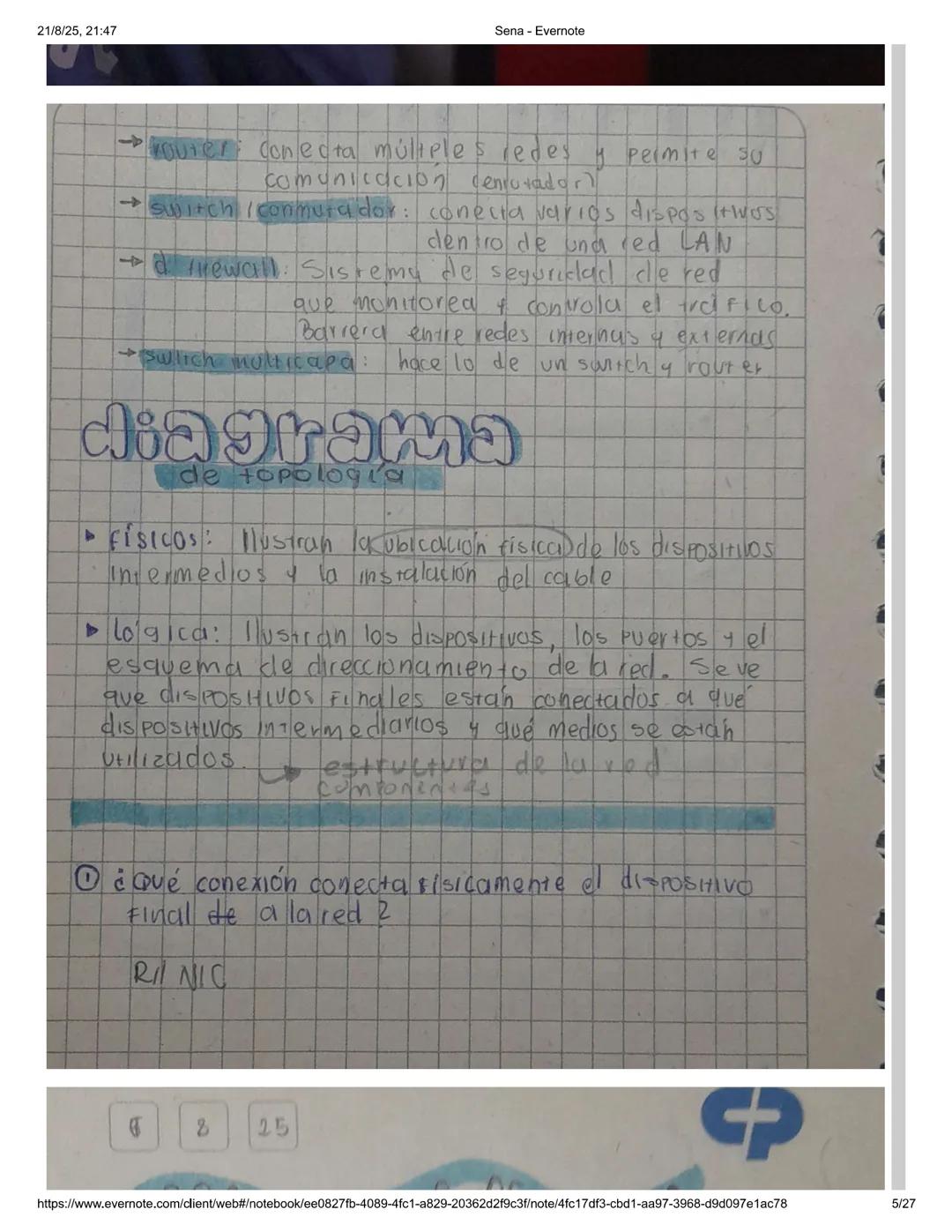

Dispositivos de Red y Diagramas

Los principales dispositivos intermedios en una red incluyen:

El router (o enrutador) conecta múltiples redes y permite su comunicación, determinando las mejores rutas para el tráfico.

El switch (conmutador) conecta varios dispositivos dentro de una red LAN, facilitando la comunicación interna.

El firewall funciona como un sistema de seguridad que monitorea y controla el tráfico, creando una barrera entre redes internas y externas.

El switch multicapa combina las funciones de un switch y un router, ofreciendo versatilidad en redes más complejas.

Los diagramas de topología se dividen en dos tipos:

• Diagramas físicos: Ilustran la ubicación física de los dispositivos y la instalación del cableado.
• Diagramas lógicos: Muestran los dispositivos, puertos y esquemas de direccionamiento, revelando cómo están interconectados.

🔍 Un diagrama lógico bien diseñado permite identificar rápidamente cómo fluye la información entre dispositivos, facilitando la solución de problemas.

La estructura de una red depende de sus componentes y la forma en que están conectados. La NIC (Tarjeta de Interfaz de Red) es el componente que conecta físicamente el dispositivo final a la red.

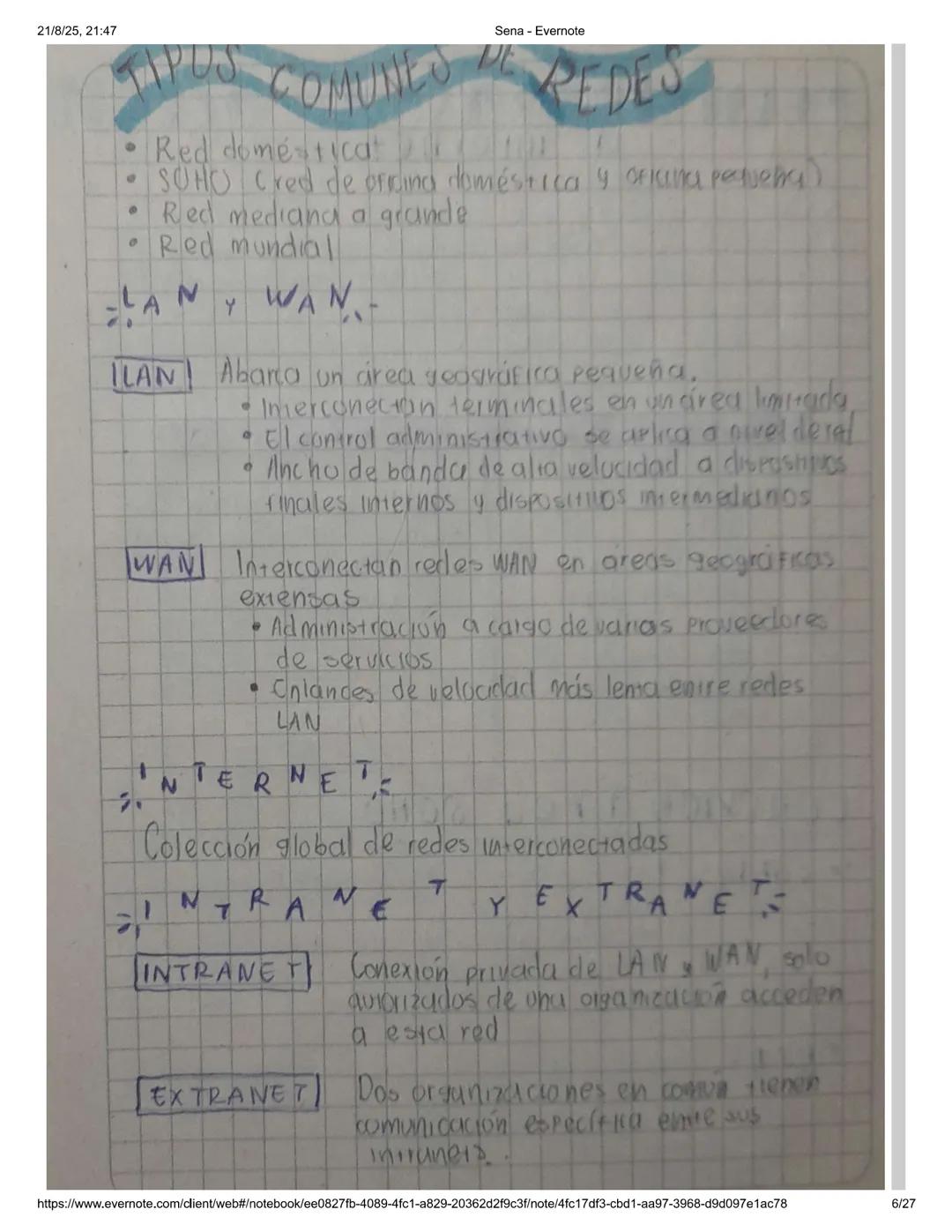

Tipos de Redes y Conexiones

Existen diversos tipos de redes según su tamaño y alcance:

Las redes domésticas conectan dispositivos dentro del hogar. Las redes SOHO $Small Office/Home Office$ sirven a pequeñas oficinas. Las redes medianas a grandes son implementadas por empresas y organizaciones. Las redes mundiales abarcan múltiples ubicaciones geográficas.

Las redes también se clasifican por su extensión geográfica:

LAN (Red de Área Local): Abarca un área geográfica pequeña, como una oficina o edificio. Ofrece alto ancho de banda y control administrativo centralizado.

WAN (Red de Área Amplia): Interconecta LANs en áreas geográficas extensas, administrada por varios proveedores de servicios y con enlaces de menor velocidad.

🌐 Internet es la red de redes: una colección global de redes interconectadas que permite la comunicación mundial.

Además, existen redes privadas como las intranets (conexiones privadas de LAN y WAN para una organización) y las extranets (conexiones entre intranets de distintas organizaciones para fines específicos).

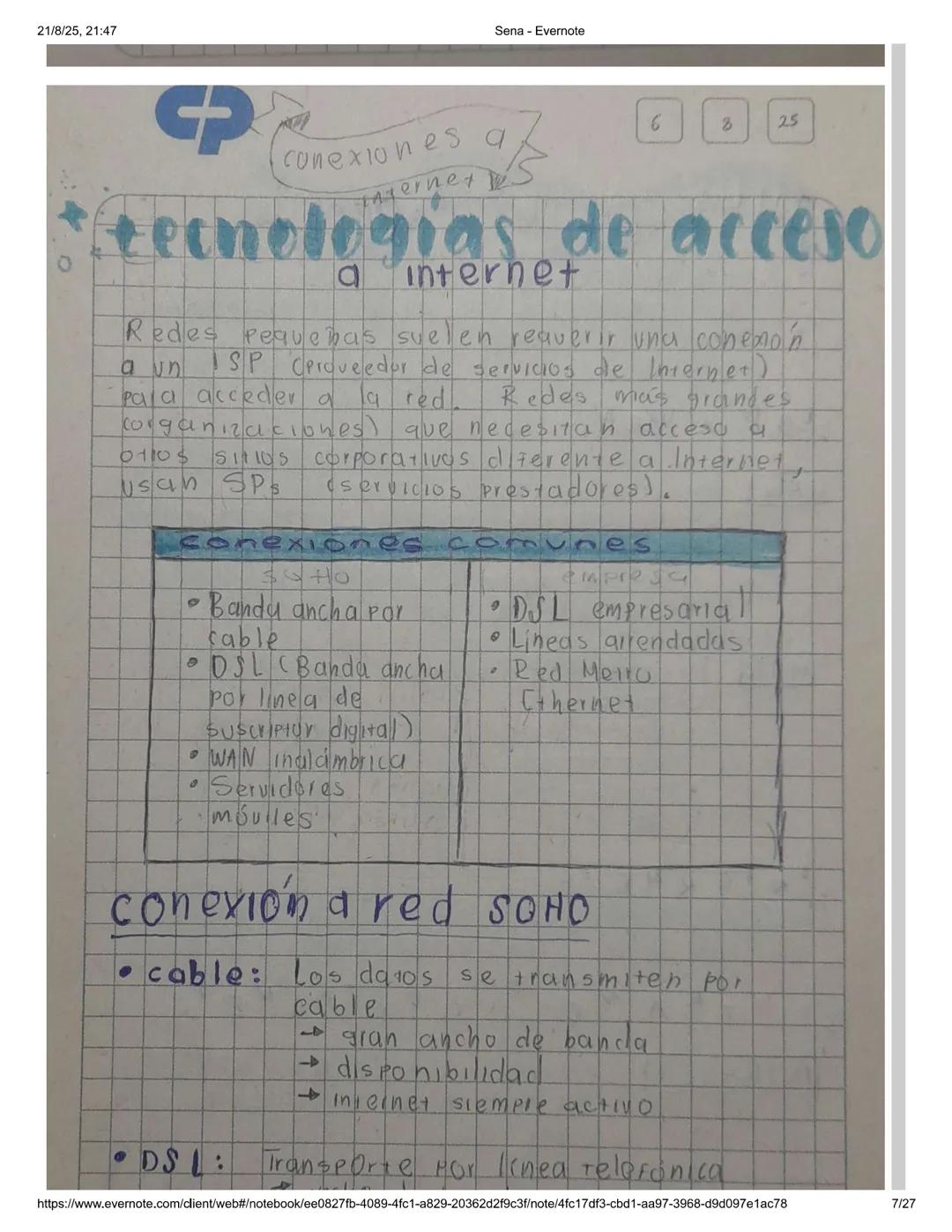

Conexiones a Internet y Tecnologías de Acceso

Las redes pequeñas generalmente requieren una conexión a un ISP (Proveedor de Servicios de Internet) para acceder a la red global. Las organizaciones más grandes que necesitan conectar diversos sitios corporativos utilizan SPS (Servicios Prestadores).

Las conexiones más comunes para redes pequeñas y oficinas en casa (SOHO) incluyen:

• Banda ancha por cable
• DSL (Línea de Suscriptor Digital)
• WAN inalámbrica
• Servicios móviles

Para empresas, las opciones comunes son:

• DSL empresarial
• Líneas arrendadas
• Red Metro Ethernet

📡 La elección del tipo de conexión depende de factores como disponibilidad geográfica, ancho de banda necesario y presupuesto disponible.

La conexión por cable transmite datos por cable coaxial, ofreciendo gran ancho de banda, alta disponibilidad y conexión permanente. La DSL utiliza líneas telefónicas existentes, también con buen ancho de banda y disponibilidad constante.

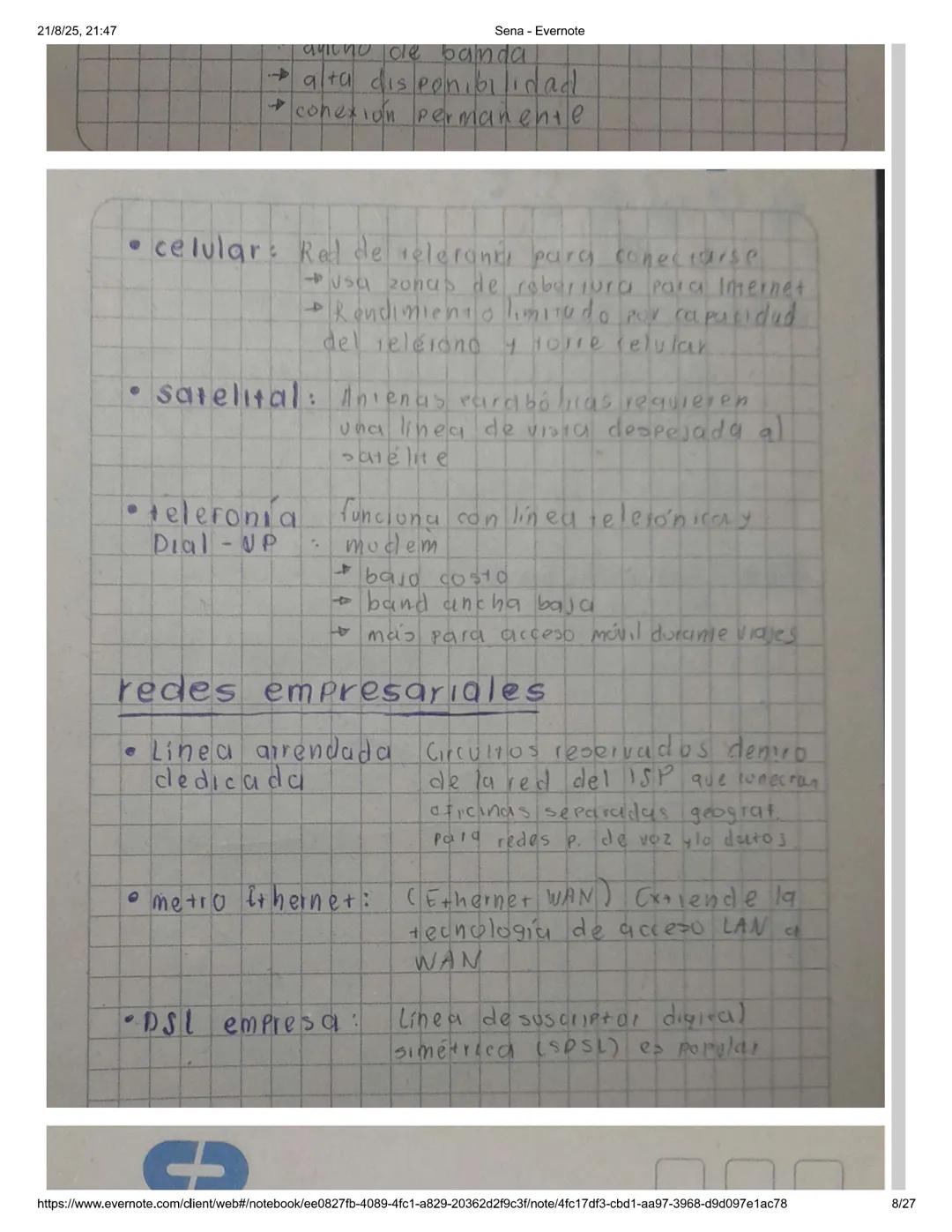

Opciones de Conexión a Internet

Las conexiones a internet ofrecen diversas alternativas según las necesidades:

La conexión celular utiliza la red de telefonía móvil, dividiendo el territorio en zonas de cobertura. Su rendimiento está limitado por la capacidad del teléfono y la torre celular, siendo ideal para movilidad.

La conexión satelital requiere antenas parabólicas con línea de vista despejada al satélite, ofreciendo cobertura en áreas remotas.

La telefonía Dial-Up funciona con línea telefónica y módem, con bajo costo pero ancho de banda reducido, principalmente útil para acceso móvil durante viajes.

Para entornos empresariales existen opciones más robustas:

Las líneas arrendadas dedicadas son circuitos reservados dentro de la red del ISP que conectan oficinas separadas geográficamente, ideales para redes privadas de voz y/o datos.

La Metro Ethernet extiende la tecnología de acceso LAN a WAN, ofreciendo alta velocidad en entornos metropolitanos.

💼 Las empresas suelen preferir DSL empresarial simétrica (SDSL) porque ofrece la misma velocidad de subida y bajada, crucial para servidores y aplicaciones corporativas.

Cada solución tiene ventajas específicas según el caso de uso, desde pequeñas oficinas hasta grandes corporaciones con múltiples sedes.

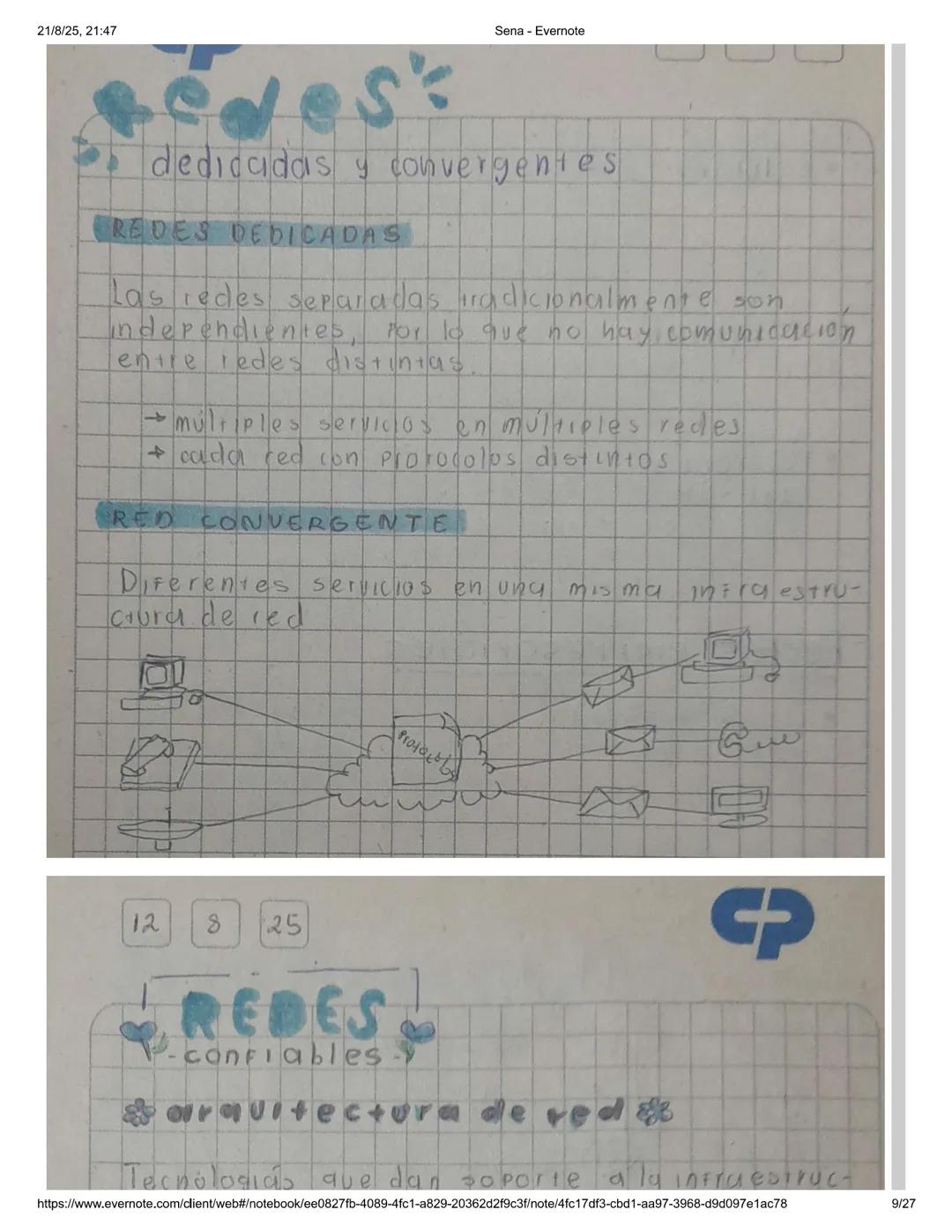

Redes Dedicadas y Convergentes

Históricamente, las organizaciones implementaban redes dedicadas, donde cada servicio (voz, video, datos) operaba en infraestructuras separadas:

• Cada red funcionaba de forma independiente
• No existía comunicación entre redes distintas
• Cada red utilizaba sus propios protocolos

Actualmente, la tendencia es hacia las redes convergentes, donde diferentes servicios comparten la misma infraestructura:

• Integran voz, video y datos en una única plataforma
• Reducen costos de implementación y mantenimiento
• Simplifican la administración

🔄 La convergencia de redes no solo ahorra recursos, sino que también facilita la implementación de nuevos servicios y aplicaciones.

Para que las redes sean efectivas, deben ser confiables y basarse en una sólida arquitectura de red, que combina las tecnologías que dan soporte a la infraestructura con los protocolos programados que trasladan los datos a través de ella.

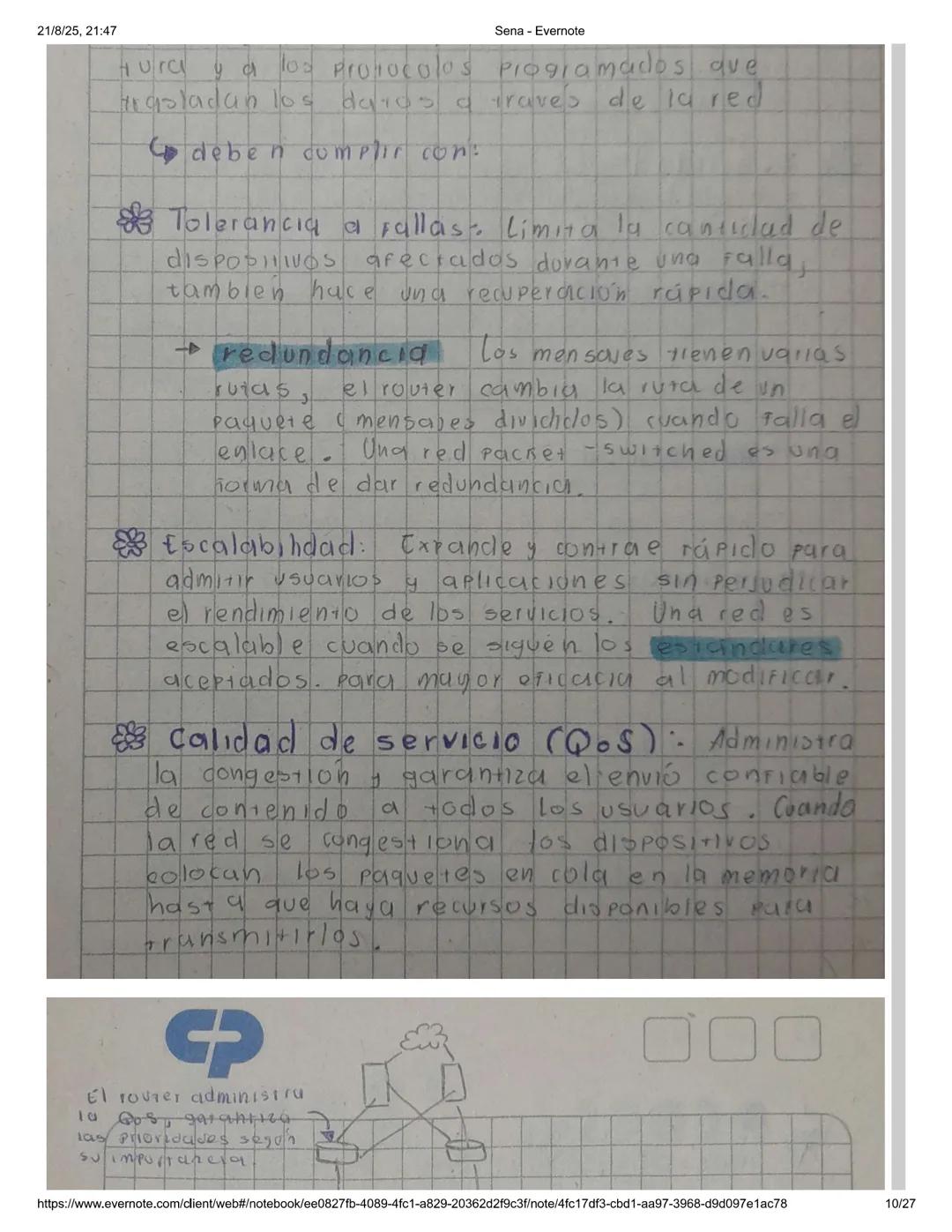

Arquitectura de Redes Confiables

Una arquitectura de red confiable debe cumplir con varios requisitos fundamentales:

La tolerancia a fallas limita la cantidad de dispositivos afectados durante una falla y permite una recuperación rápida. La redundancia es clave: los mensajes pueden tomar rutas alternativas cuando un enlace falla. Una red "packet-switched" divide los mensajes en paquetes que pueden seguir diferentes rutas.

La escalabilidad permite que la red se expanda o contraiga rápidamente para admitir más usuarios y aplicaciones sin afectar el rendimiento. Seguir estándares aceptados hace que la red sea más escalable y eficiente al modificarla.

La Calidad de Servicio (QoS) administra la congestión y garantiza el envío confiable de contenido. Cuando hay congestión, los dispositivos colocan los paquetes en cola hasta que hayan recursos disponibles.

🚦 El router juega un papel crucial en la administración de QoS, estableciendo prioridades según la importancia del tráfico. Por ejemplo, las llamadas de voz sobre IP (VoIP) reciben mayor prioridad que la navegación web para mantener una comunicación fluida.

Una arquitectura bien diseñada asegura que la red funcione de manera óptima incluso en condiciones adversas o durante períodos de alto tráfico.
