Estos problemas de análisis de circuitos te van a ayudar... Mostrar más

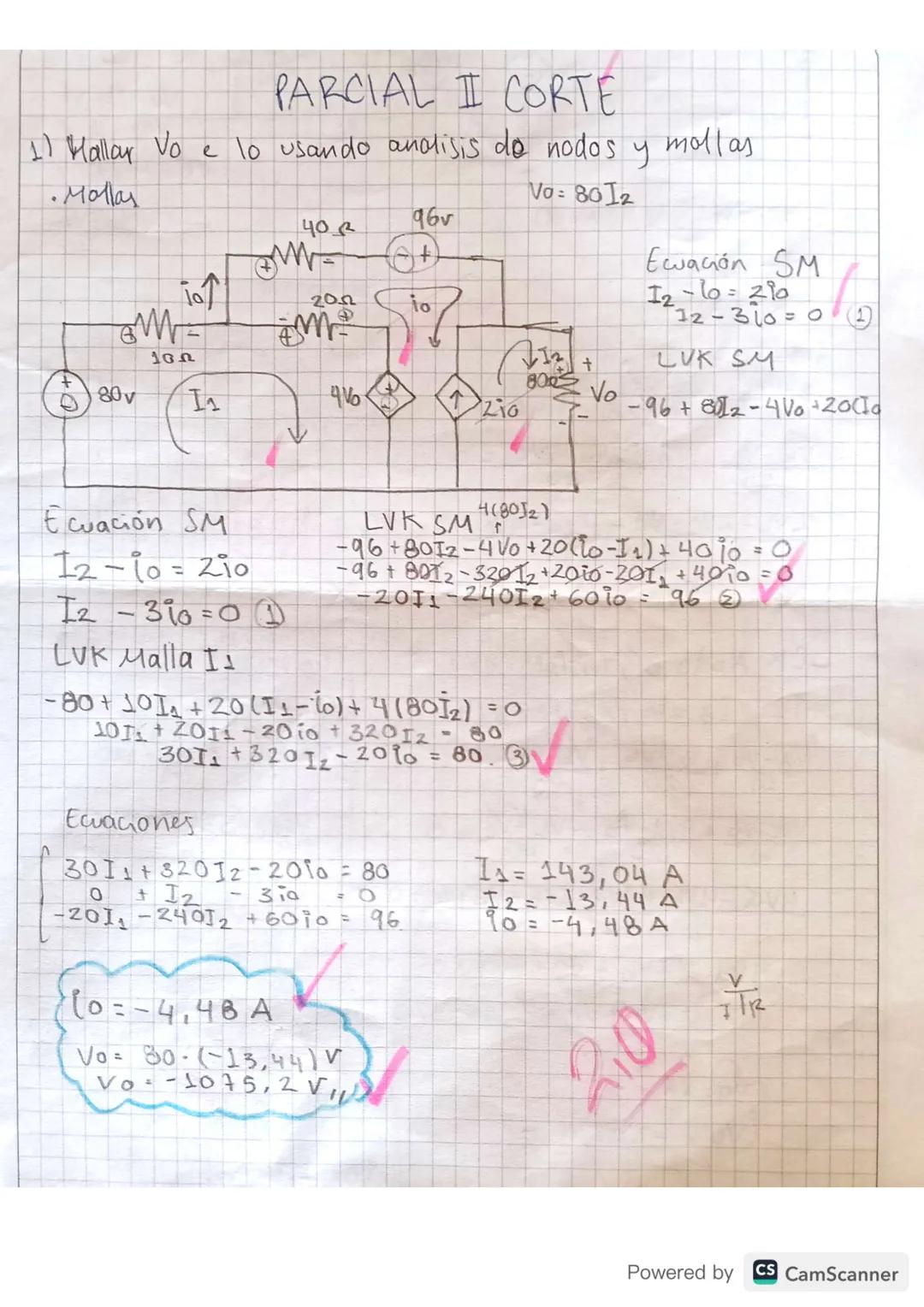

¿Te parece complicado analizar circuitos con múltiples fuentes? El análisis por mallas es tu mejor herramienta para resolver estos problemas de manera sistemática.
En este método, definís corrientes imaginarias que circulan por cada malla del circuito. Lo genial es que podés aplicar la Ley de Kirchhoff de Voltajes (LVK) a cada malla para crear un sistema de ecuaciones.
El circuito tiene una fuente dependiente donde Vo = 80I₂, lo que agrega una ecuación extra pero hace el problema más realista. Después de plantear las tres ecuaciones del sistema, llegamos a los resultados: I₂ = -13.44 A e Io = -4.48 A.
Tip clave: Los valores negativos simplemente indican que la corriente real va en dirección opuesta a la que asumiste inicialmente. ¡No te asustes por los signos!

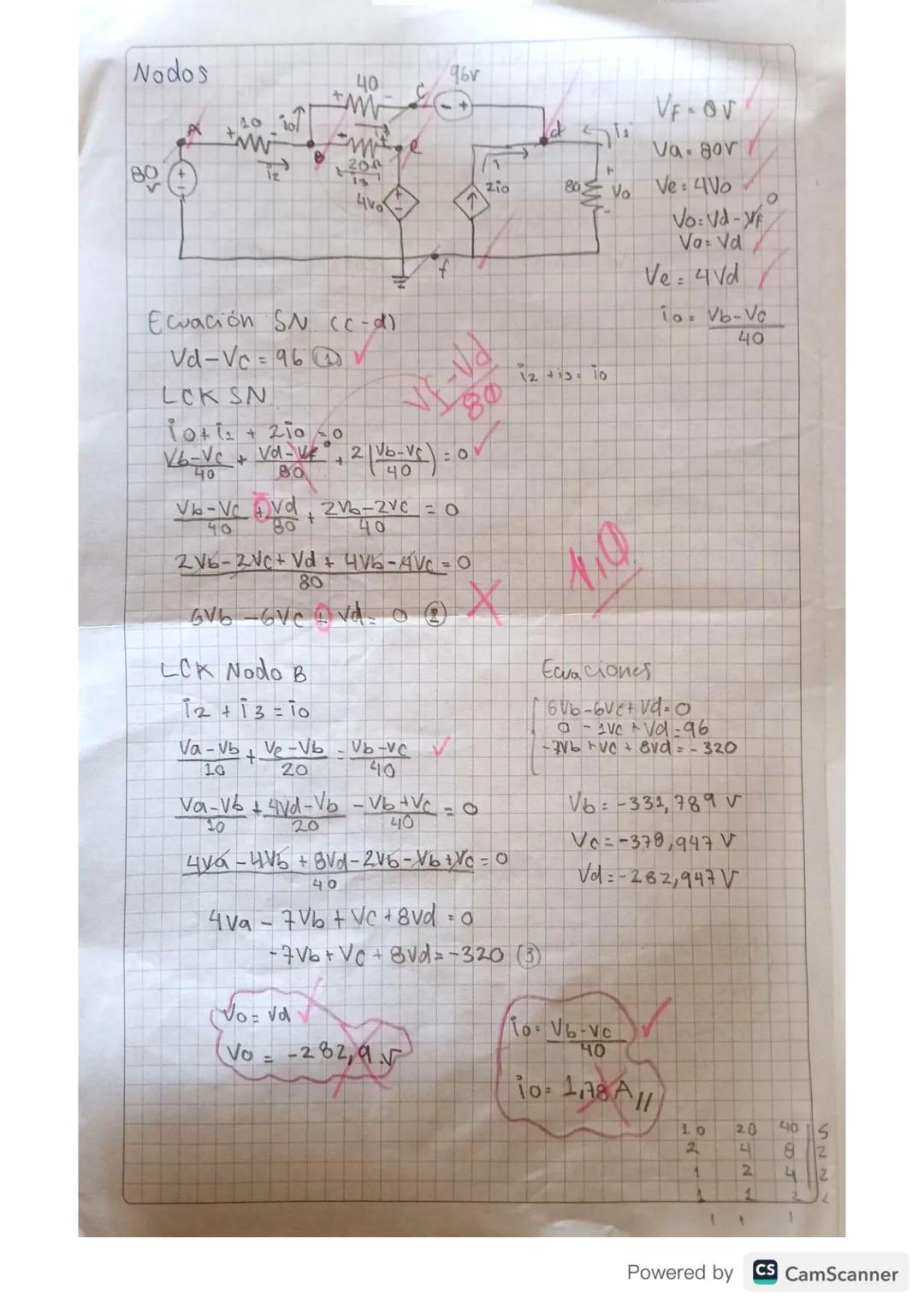

El análisis nodal ataca el mismo problema desde otro ángulo: en lugar de corrientes de malla, trabajás con voltajes de nodos respecto a una referencia (tierra).
Aplicás la Ley de Kirchhoff de Corrientes (LKC) en cada nodo principal. La clave está en expresar todas las corrientes en términos de las diferencias de voltaje entre nodos divididas por las resistencias correspondientes.
Este método te da Vo = -282.95 V e Io = 1.178 A. Notá que los resultados difieren del método anterior, lo que puede indicar diferencias en las condiciones del circuito o en la interpretación del problema.
Consejo práctico: Elegí el método que te resulte más cómodo según el circuito. Si hay muchas fuentes de corriente, preferí nodos. Si hay muchas fuentes de voltaje, preferí mallas.

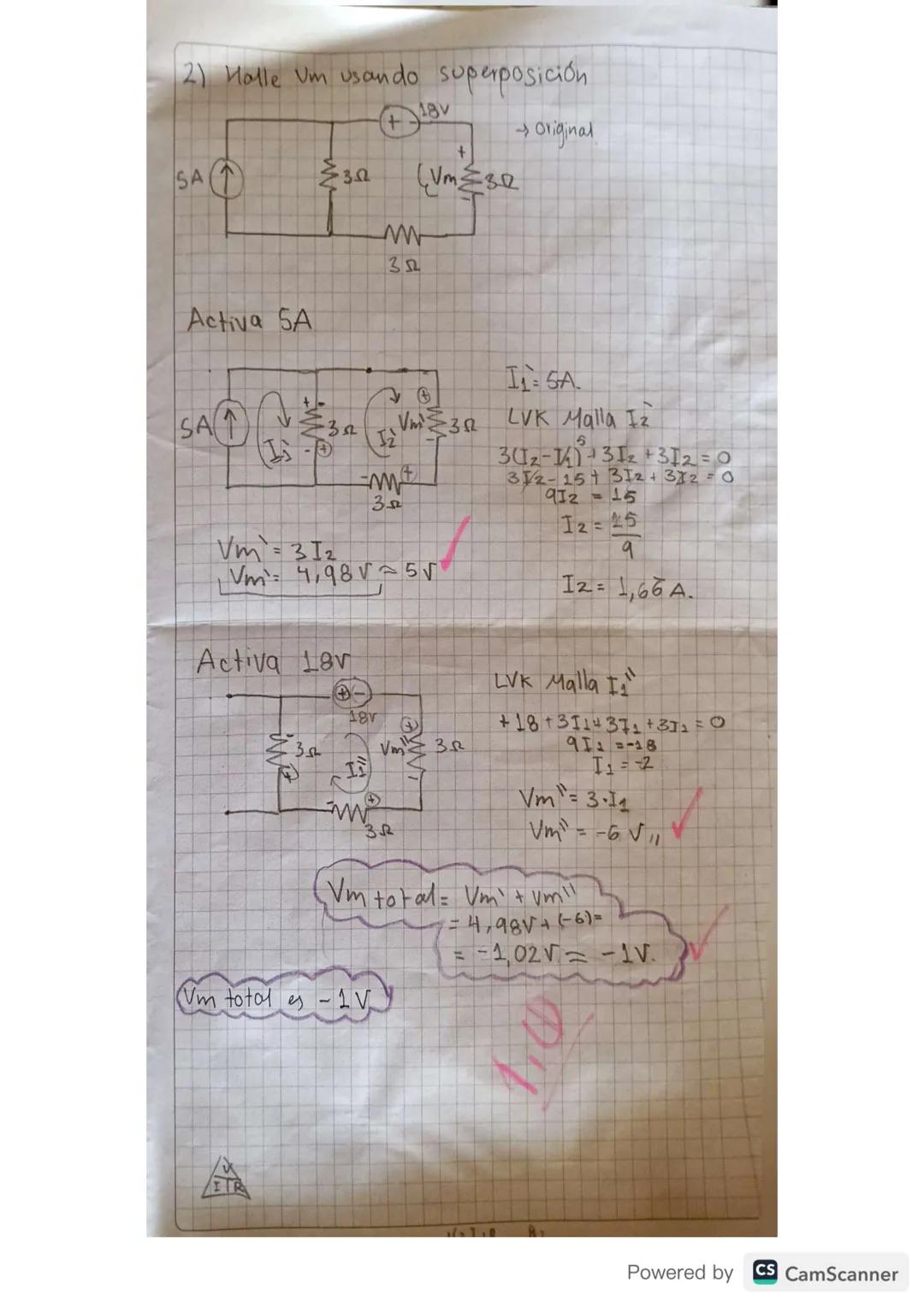

El principio de superposición es perfecto cuando tenés múltiples fuentes independientes. La idea es súper simple: analizás el efecto de cada fuente por separado y después sumás los resultados.
Primero activás solo la fuente de 5A (apagás la de 18V cortocircuitándola) y encontrás Vm' = 5V. Después activás solo la fuente de 18V (apagás la de 5A dejándola en circuito abierto) y obtenés Vm'' = -6V.
El resultado final es Vm total = Vm' + Vm'' = 5V + = -1V. Este método te permite entender cómo contribuye cada fuente al voltaje final del circuito.
Recordá siempre: Para "apagar" una fuente de voltaje la reemplazás por un cortocircuito, y para "apagar" una fuente de corriente la reemplazás por un circuito abierto.
