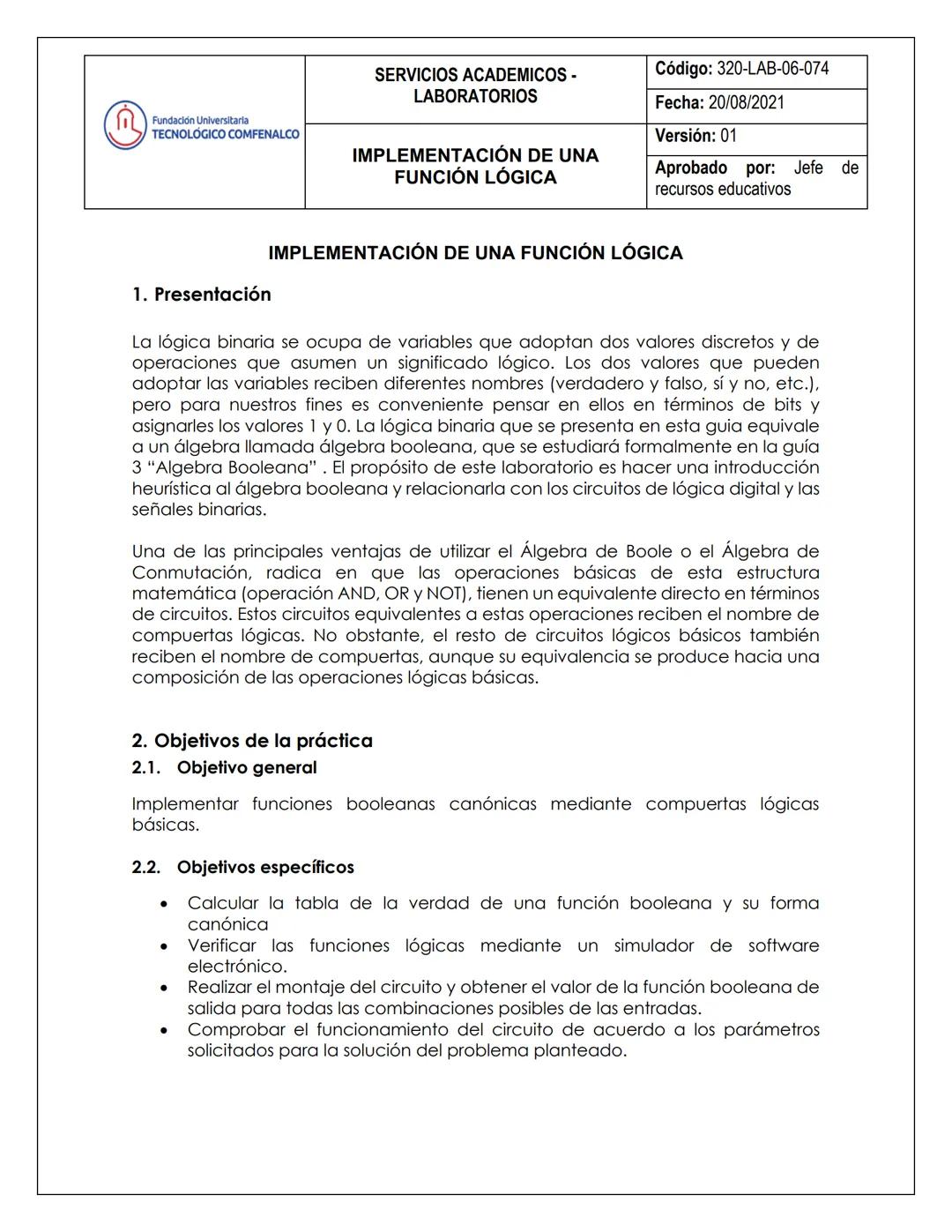

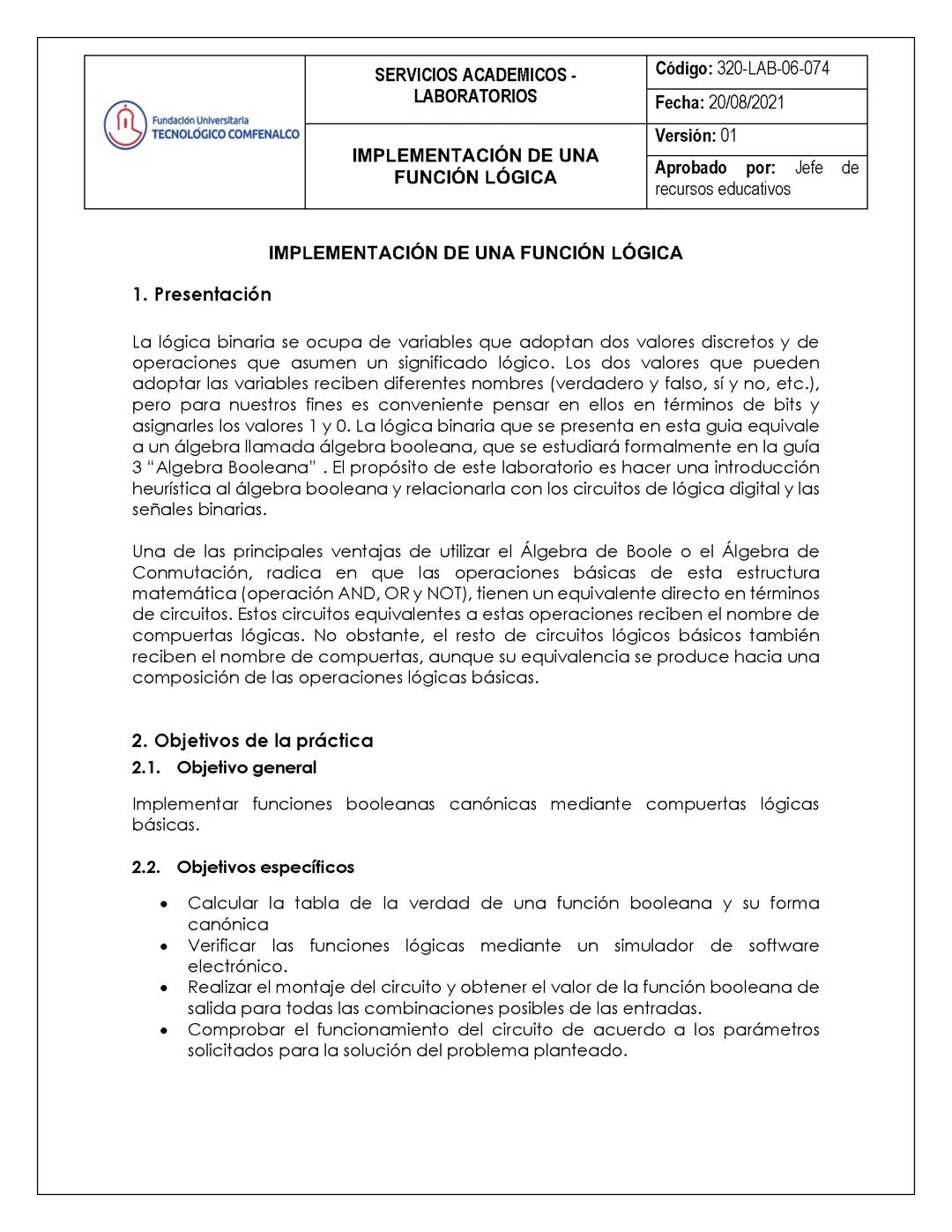

Implementación de Funciones Lógicas: Introducción

¿Alguna vez te has preguntado cómo funcionan los dispositivos electrónicos por dentro? Todo se basa en la lógica binaria, que trabaja con variables que solo pueden tener dos valores (0 y 1). Esta práctica te introduce al fascinante mundo del álgebra booleana y su aplicación en circuitos digitales.

La gran ventaja del álgebra booleana es que sus operaciones básicas (AND, OR y NOT) tienen equivalentes directos en hardware: las compuertas lógicas. Estos pequeños circuitos son los bloques fundamentales de toda la computación moderna.

El objetivo principal de esta práctica es implementar funciones booleanas canónicas mediante compuertas lógicas. Aprenderás a calcular tablas de verdad, verificar funciones mediante simuladores y realizar montajes físicos para comprobar tu comprensión teórica.

💡 Dato clave: Las compuertas lógicas son inmunes a pequeñas fluctuaciones en las señales de entrada, lo que aumenta la fiabilidad del procesamiento de información en comparación con los circuitos analógicos.

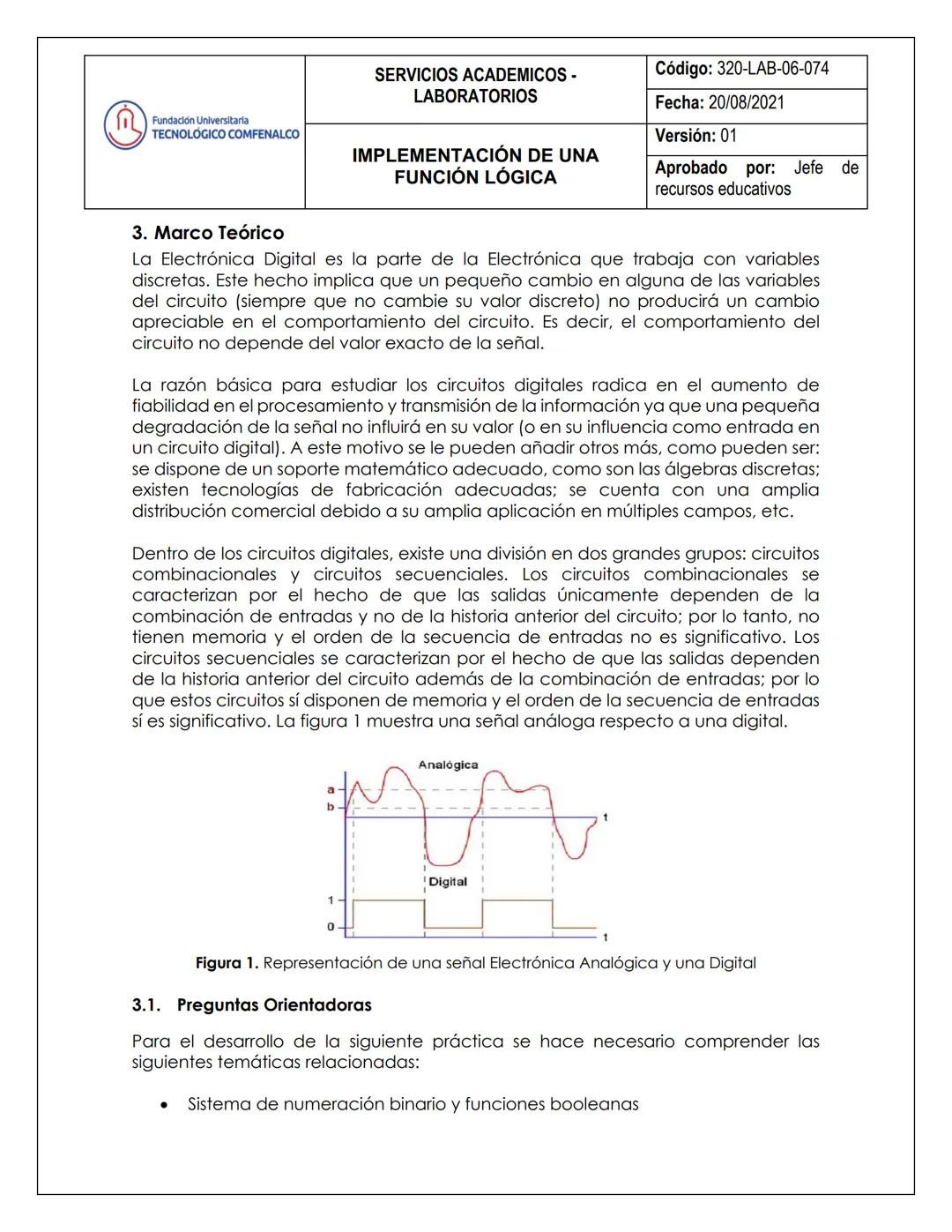

Marco Teórico: Fundamentos de Electrónica Digital

La electrónica digital trabaja con señales discretas (0 y 1) a diferencia de la electrónica analógica que maneja valores continuos. Esta característica es su mayor fortaleza: pequeñas degradaciones en la señal no afectan el funcionamiento del circuito mientras no cambie su valor discreto.

Existen dos grandes grupos de circuitos digitales que debes conocer. Los circuitos combinacionales tienen salidas que dependen únicamente de las entradas actuales, sin ninguna "memoria" de estados anteriores. Por otro lado, los circuitos secuenciales sí poseen memoria y sus salidas dependen tanto de las entradas actuales como de la historia previa del circuito.

Para dominar esta práctica, necesitas comprender varios conceptos clave: el sistema de numeración binario, los postulados del álgebra de Boole, las fórmulas canónicas (minitérminos y maxitérminos), y el funcionamiento de las compuertas lógicas básicas.

🔍 Recuerda: Una señal digital solo tiene dos estados posibles (0 y 1), mientras que una señal analógica puede tomar infinitos valores dentro de un rango. Esta simplicidad de las señales digitales es lo que permite crear sistemas complejos con alta fiabilidad.

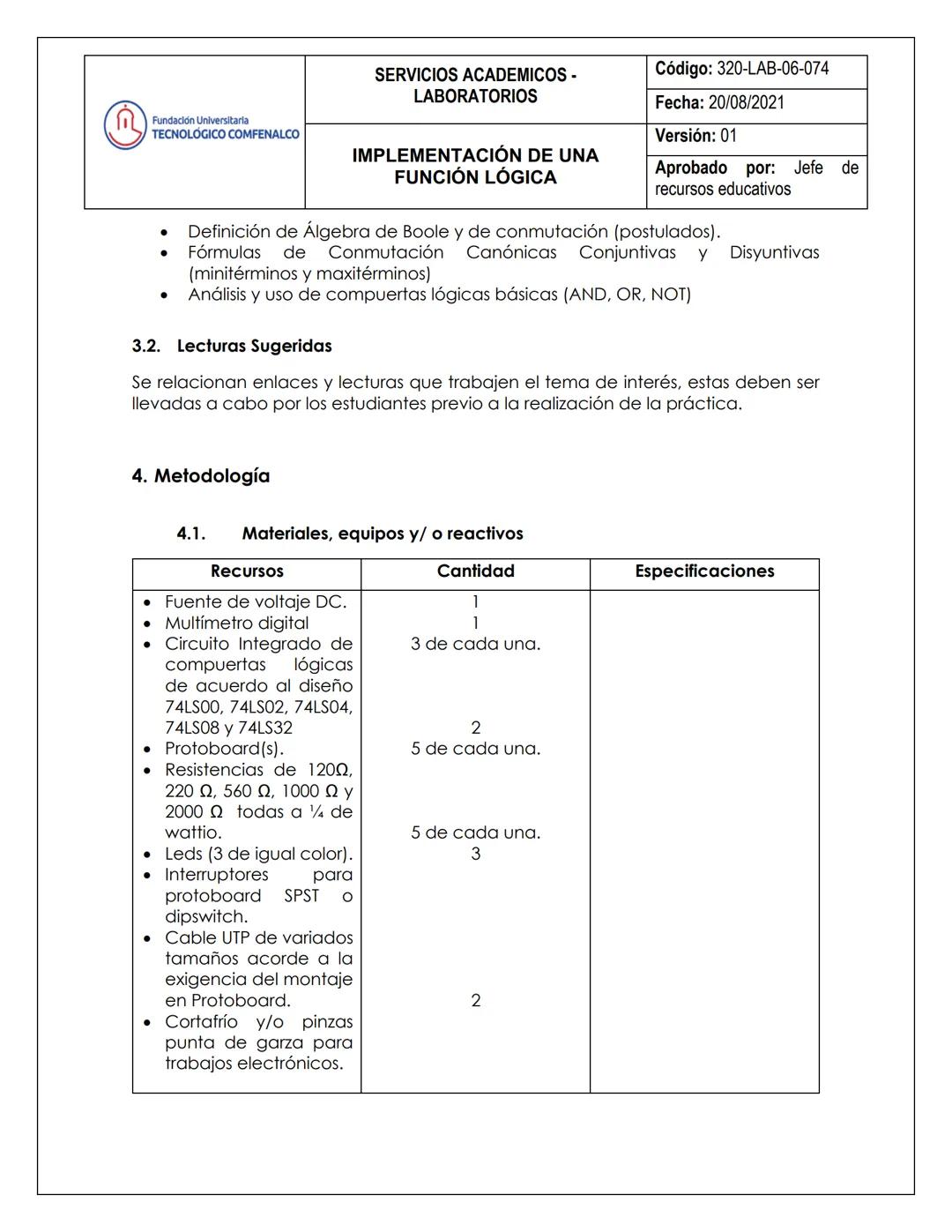

Materiales y Conocimientos Previos

Para convertirte en un experto en circuitos digitales, primero debes dominar algunas bases teóricas. Es fundamental entender la definición del álgebra de Boole y sus postulados, las fórmulas canónicas (conjuntivas y disyuntivas) y el funcionamiento de las compuertas lógicas básicas.

En esta práctica trabajarás con diversos componentes electrónicos. Necesitarás circuitos integrados de compuertas lógicas (74LS00, 74LS02, 74LS04, 74LS08 y 74LS32), protoboards, resistencias de diferentes valores, LEDs, interruptores y cables. Estos elementos te permitirán construir circuitos que implementen las funciones lógicas que diseñes.

Además, utilizarás instrumentos como fuente de voltaje DC y multímetro digital para alimentar y verificar tu circuito. Las herramientas como cortafrío o pinzas te ayudarán en el montaje físico del circuito en el protoboard.

🛠️ Consejo práctico: Familiarízate con la distribución de pines de los circuitos integrados antes de comenzar el montaje. Esto te ahorrará tiempo y evitará posibles daños a los componentes.

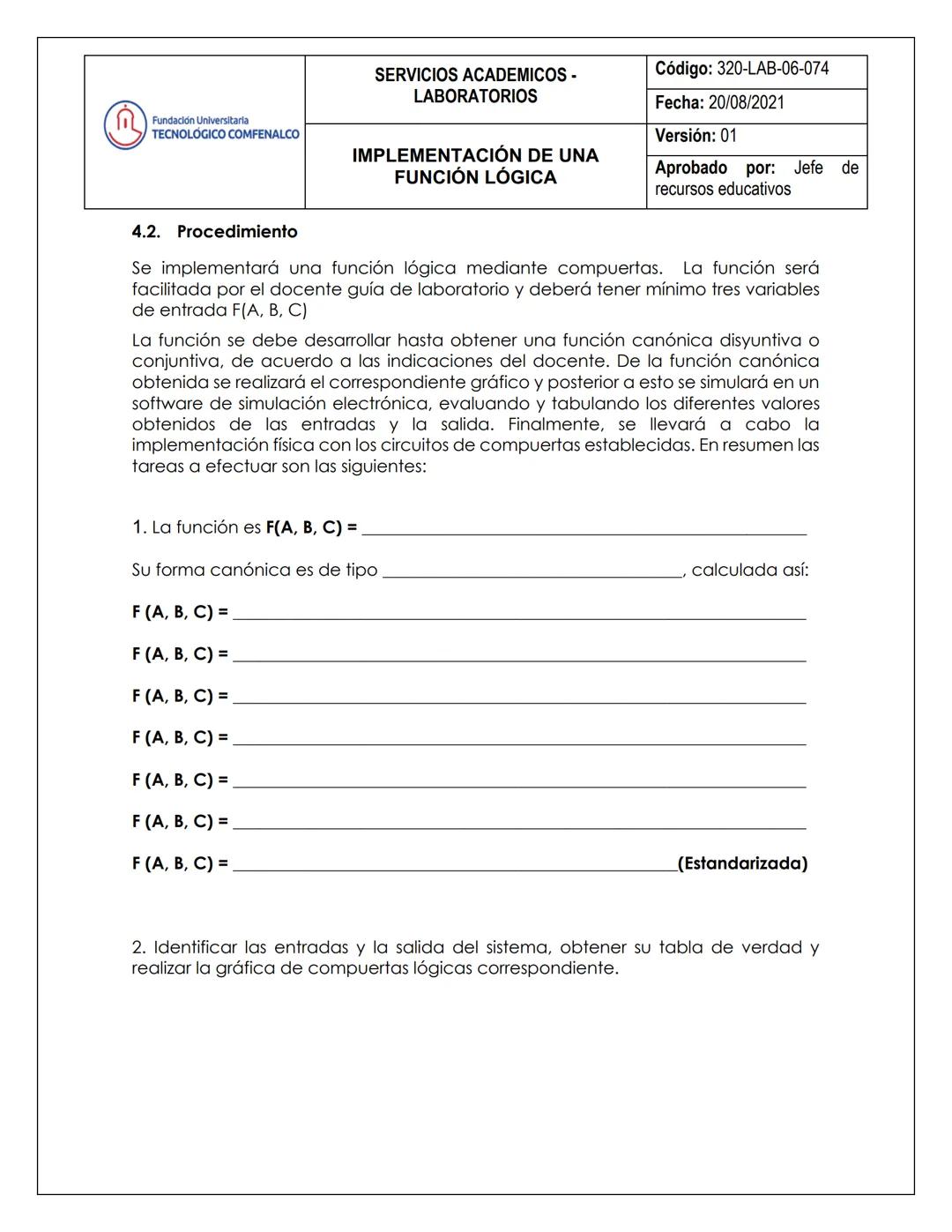

Procedimiento: Implementación de la Función Lógica

Ahora llega el momento de poner manos a la obra con la implementación de tu función lógica. El profesor te asignará una función con al menos tres variables de entrada F(A, B, C), y tu misión será desarrollarla hasta obtener su forma canónica.

El primer paso es transformar la función a su forma canónica (disyuntiva o conjuntiva, según indique el docente). Esta expresión estandarizada te permitirá implementar la función utilizando compuertas lógicas básicas.

A continuación, deberás identificar claramente las entradas y la salida del sistema. Con estos elementos definidos, podrás construir la tabla de verdad que muestre todas las combinaciones posibles de las variables de entrada y sus correspondientes valores de salida.

Basándote en la tabla de verdad, diseñarás el esquema de compuertas lógicas que implemente la función. Recuerda que debes usar las compuertas de manera eficiente para obtener el resultado esperado con el menor número posible de componentes.

📝 Nota importante: La forma canónica de una función booleana es una representación estándar que muestra explícitamente todas las combinaciones de variables que hacen que la función sea verdadera (forma disyuntiva) o falsa (forma conjuntiva).

Simulación y Construcción del Circuito

Una vez que tienes tu diseño sobre papel, es momento de comprobar su funcionamiento antes de construirlo físicamente. La simulación te permite detectar y corregir errores de diseño sin desperdiciar componentes.

Utilizarás el software Proteus® para validar tu circuito digitalmente. Arrastra las compuertas necesarias, conéctalas según tu diseño y comprueba que la salida coincida con tu tabla de verdad para todas las combinaciones de entrada. La simulación te dará confianza en que tu implementación es correcta.

Después de verificar tu circuito virtualmente, llega el momento más emocionante: construirlo físicamente en un protoboard. Coloca cuidadosamente los circuitos integrados, conecta las entradas y salidas, y añade los LEDs con sus resistencias limitadoras para visualizar los resultados.

Para cada combinación de entradas, registra el valor de salida y compáralo con los resultados teóricos y de simulación. Si todo coincide, ¡felicidades! Has implementado correctamente tu función lógica.

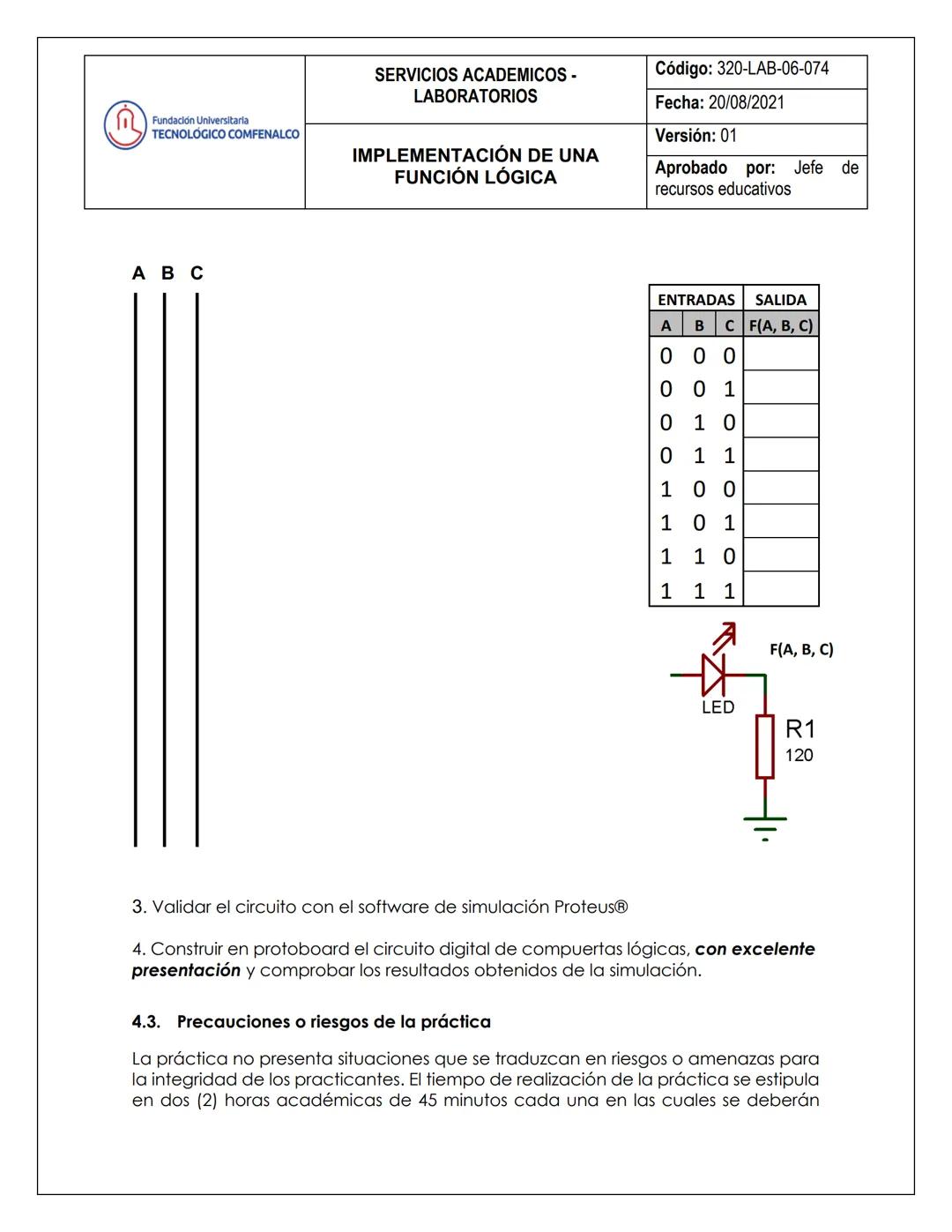

⚡ Para tener en cuenta: Al construir tu circuito físico, asegúrate de que la resistencia para el LED sea la adecuada (típicamente 120Ω como se muestra en el diagrama). Una resistencia inadecuada podría quemar el LED o hacer que brille demasiado tenue.

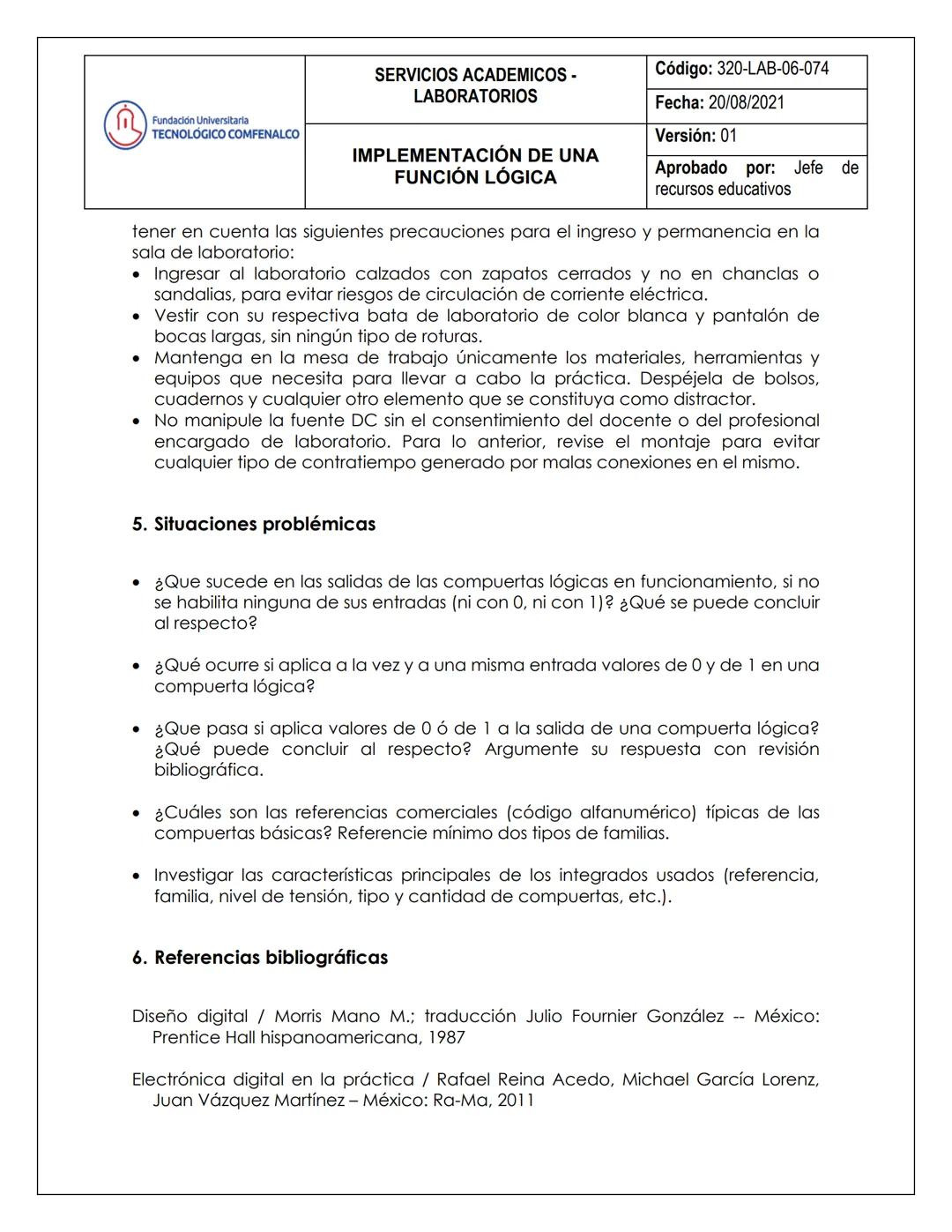

Precauciones y Situaciones Problémicas

Aunque este laboratorio no presenta riesgos graves, debes seguir algunas precauciones básicas. Ingresa al laboratorio con zapatos cerrados, no con sandalias, para prevenir riesgos eléctricos. Usa tu bata blanca de laboratorio y mantén tu área de trabajo ordenada y libre de distracciones.

Nunca manipules la fuente DC sin autorización y siempre revisa tus conexiones antes de energizar el circuito. Estos hábitos te mantendrán seguro y te ayudarán a convertirte en un profesional responsable.

Durante la práctica, podrías enfrentarte a situaciones interesantes que te harán reflexionar sobre el comportamiento de las compuertas lógicas. ¿Qué pasa si una entrada queda sin conectar? ¿Qué sucede si intentas forzar un valor en la salida de una compuerta? Estas preguntas te invitan a explorar más allá de lo básico.

También deberás investigar sobre las referencias comerciales de las compuertas y sus características principales, como familia, nivel de tensión y cantidad de compuertas por integrado. Este conocimiento te será útil para futuros proyectos.

🔒 Seguridad primero: Nunca conectes la fuente de alimentación antes de que el docente o encargado de laboratorio revise tu montaje. Un error en las conexiones podría dañar los componentes o, peor aún, causar un accidente.

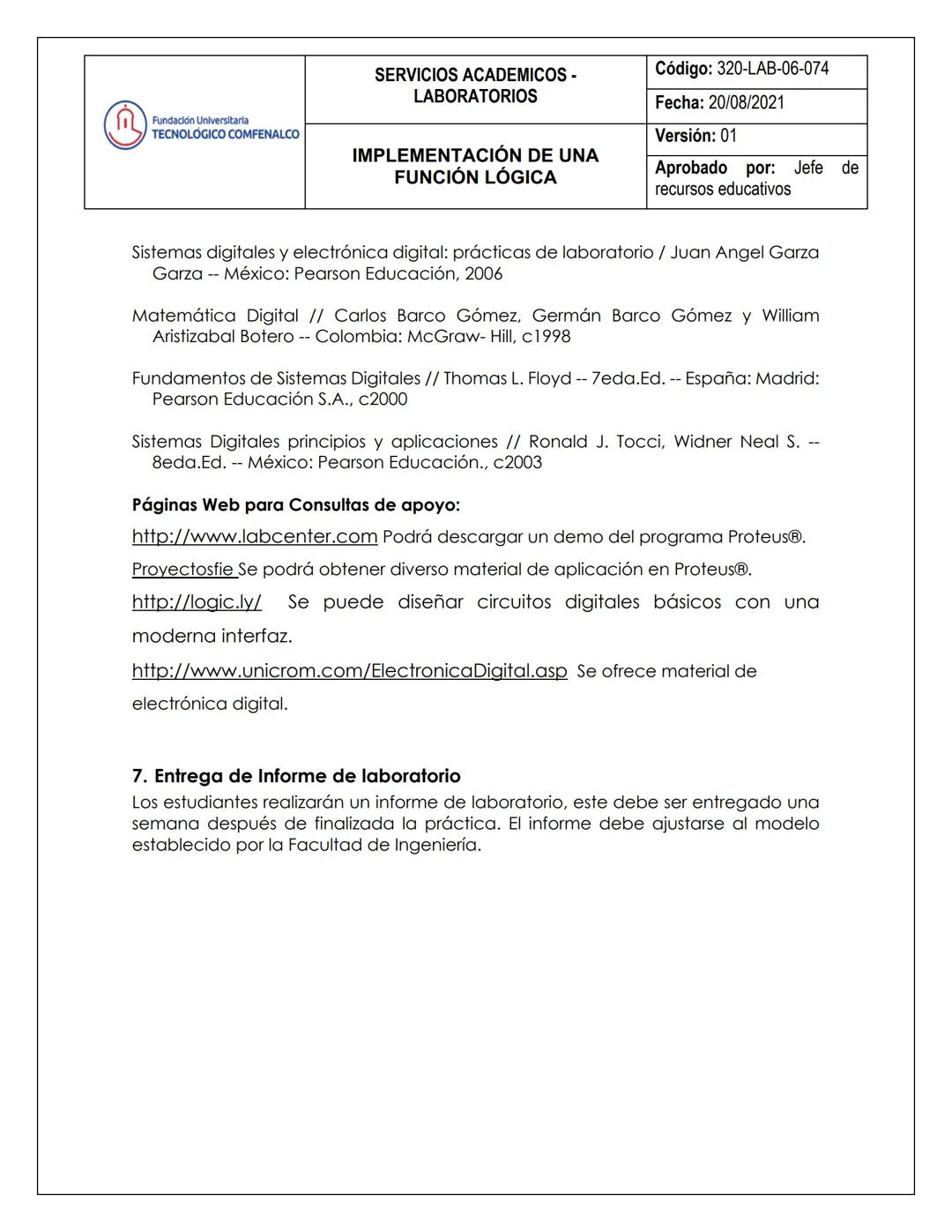

Referencias y Entrega del Informe

Para profundizar en los temas tratados en esta práctica, tienes a tu disposición excelentes recursos bibliográficos. Libros como "Diseño digital" de Morris Mano o "Sistemas Digitales" de Thomas Floyd son referencias obligadas para todo estudiante de ingeniería.

También puedes complementar tu aprendizaje con recursos web. El sitio oficial de Proteus (www.labcenter.com) te permite descargar una versión demo del programa, mientras que plataformas como logic.ly te ofrecen una interfaz moderna para diseñar circuitos digitales básicos.

Recuerda que debes entregar un informe de laboratorio una semana después de finalizada la práctica. Este documento debe ajustarse al modelo establecido por la Facultad de Ingeniería y debe incluir todos los procedimientos realizados, resultados obtenidos y respuestas a las situaciones problémicas.

📚 Consejo de estudio: No te limites a los recursos sugeridos. Internet está lleno de simuladores, tutoriales y foros donde puedes expandir tu conocimiento sobre electrónica digital. ¡La curiosidad es tu mejor herramienta de aprendizaje!
