Propiedades Físicas del Suelo

El estudio de las propiedades físicas del suelo es esencial para comprender su comportamiento en proyectos de ingeniería civil y geotecnia. Estas propiedades nos ayudan a predecir cómo responderá el suelo ante diferentes condiciones.

En este capítulo, examinaremos las relaciones gravimétricas y las fases de los suelos, elementos fundamentales para determinar características como humedad, porosidad, relación de vacíos y peso unitario.

Conocer estas propiedades te permitirá calcular parámetros clave para el diseño de cimentaciones, taludes y otras estructuras geotécnicas.

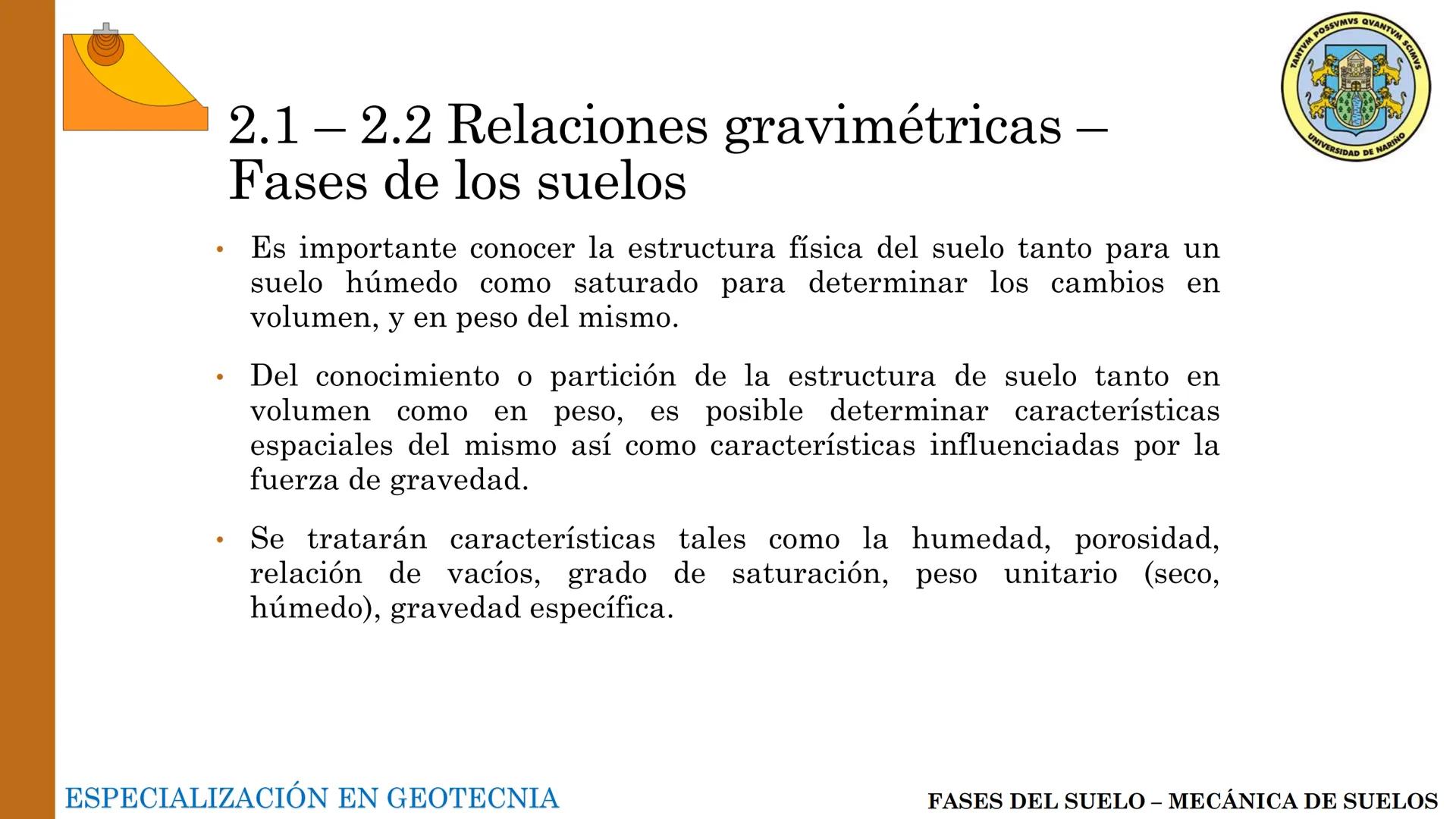

Relaciones Gravimétricas y Fases de los Suelos

El suelo es un material trifásico compuesto por partículas sólidas, agua y aire. Comprender esta estructura es crucial para predecir su comportamiento bajo diferentes condiciones.

Para analizar correctamente un suelo, debemos determinar cómo se distribuyen estas tres fases tanto en volumen como en peso. Esto nos permite calcular propiedades como humedad, porosidad y relación de vacíos.

En la práctica, estas relaciones nos ayudan a determinar características espaciales (relacionadas con el volumen) y gravimétricas (influenciadas por la fuerza de gravedad).

¡Dato clave! El suelo puede estar en condición húmeda (con aire y agua en los vacíos) o saturada (solo con agua en los vacíos), lo que afecta significativamente su comportamiento.

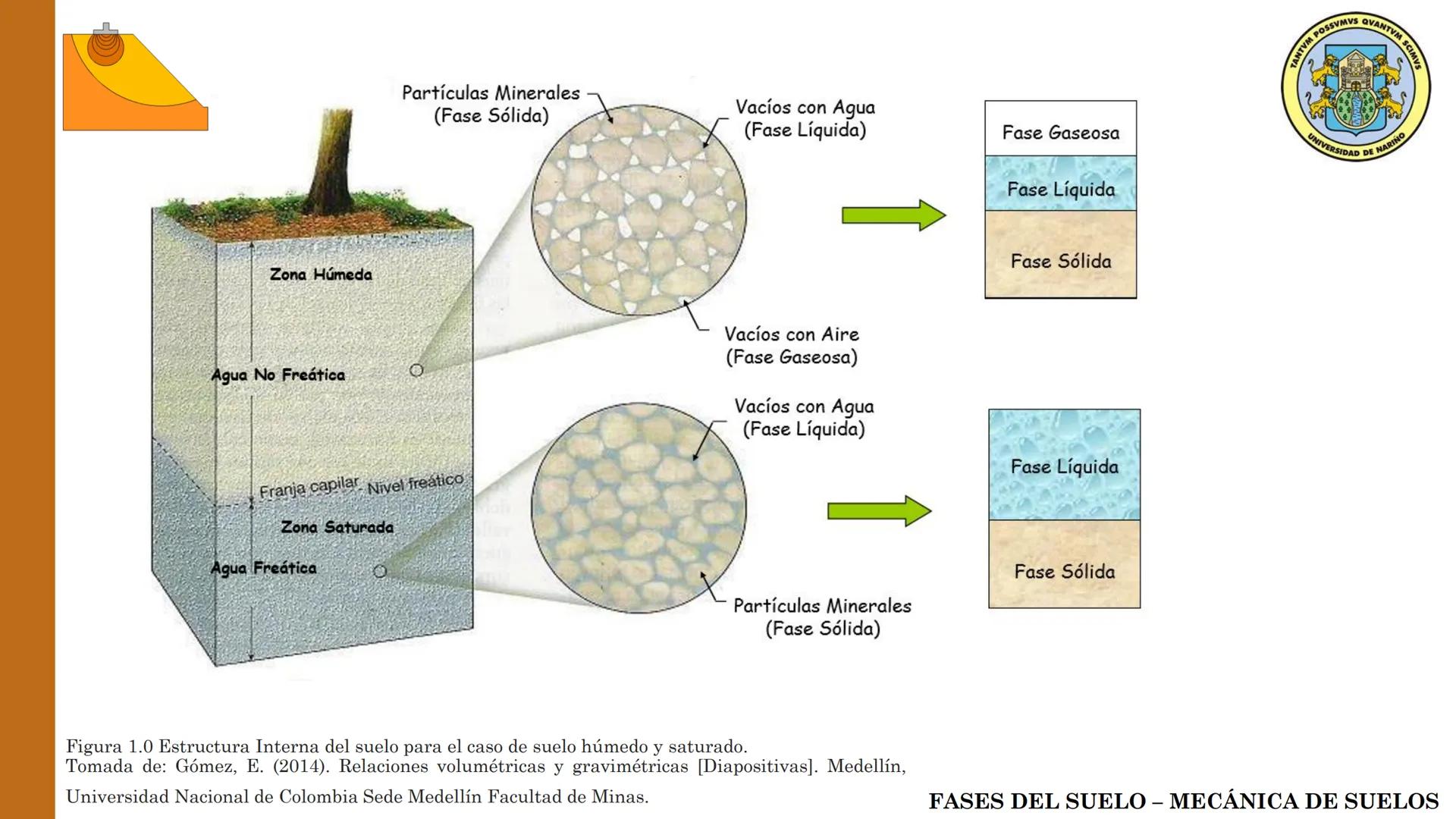

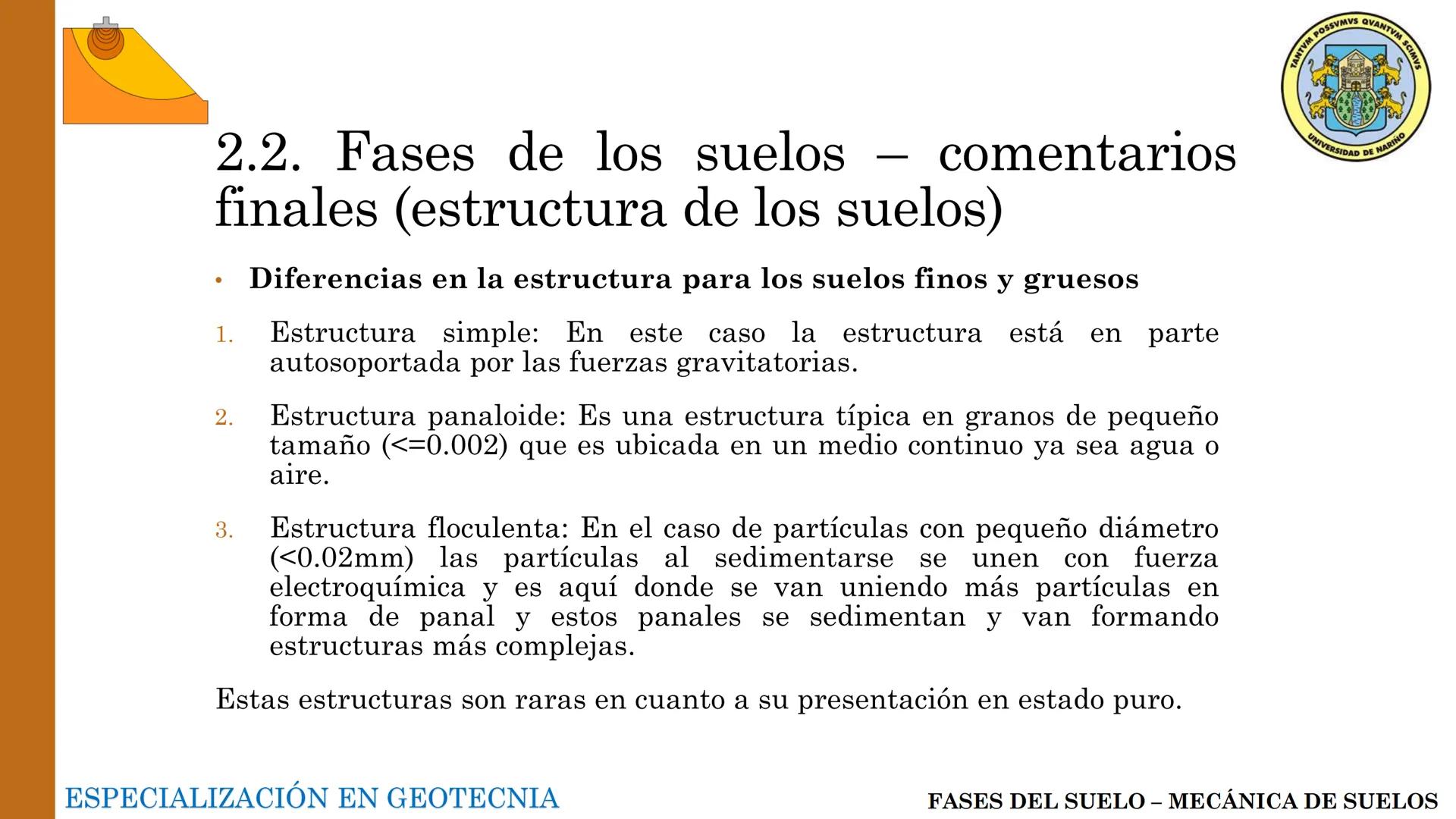

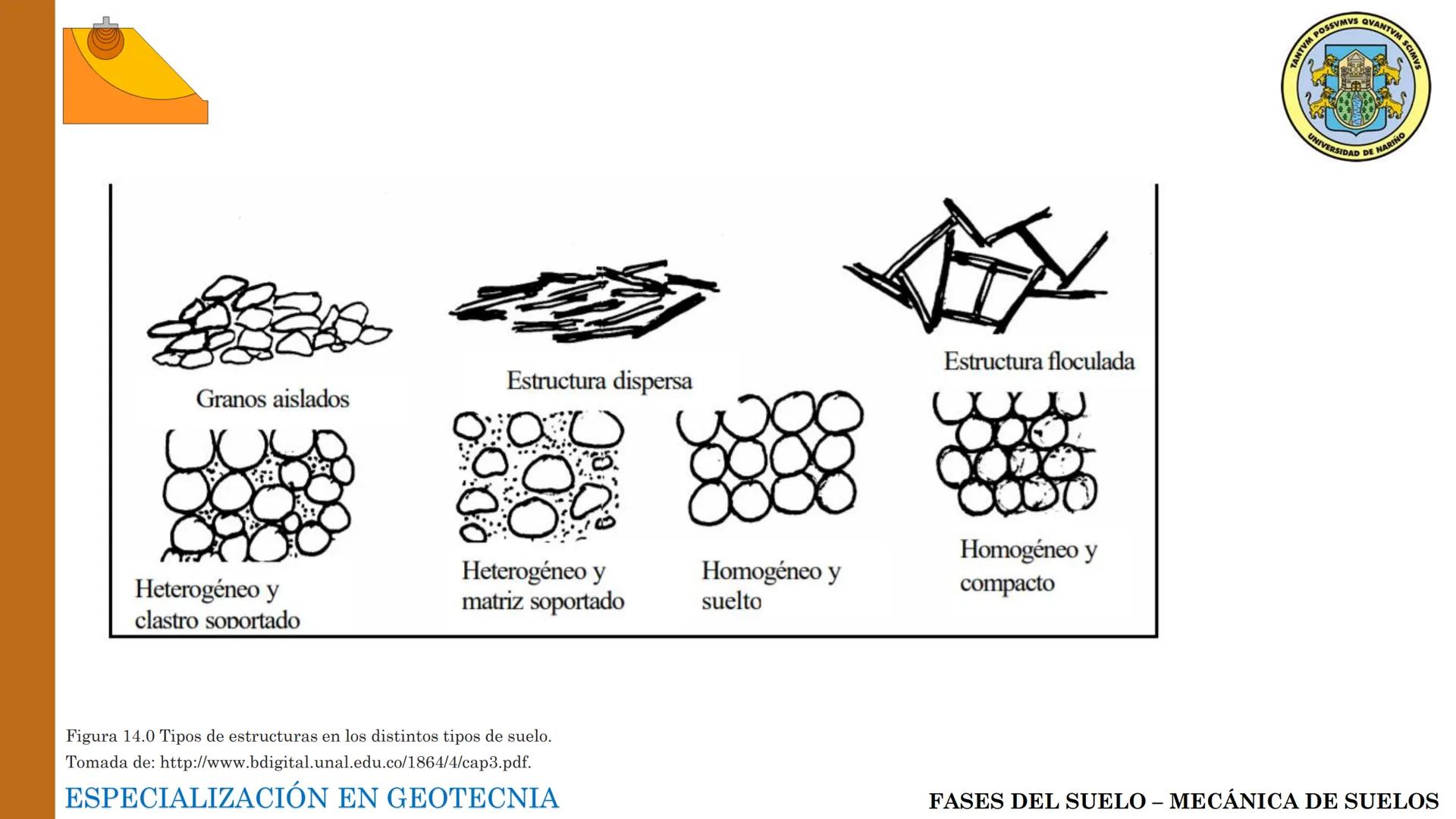

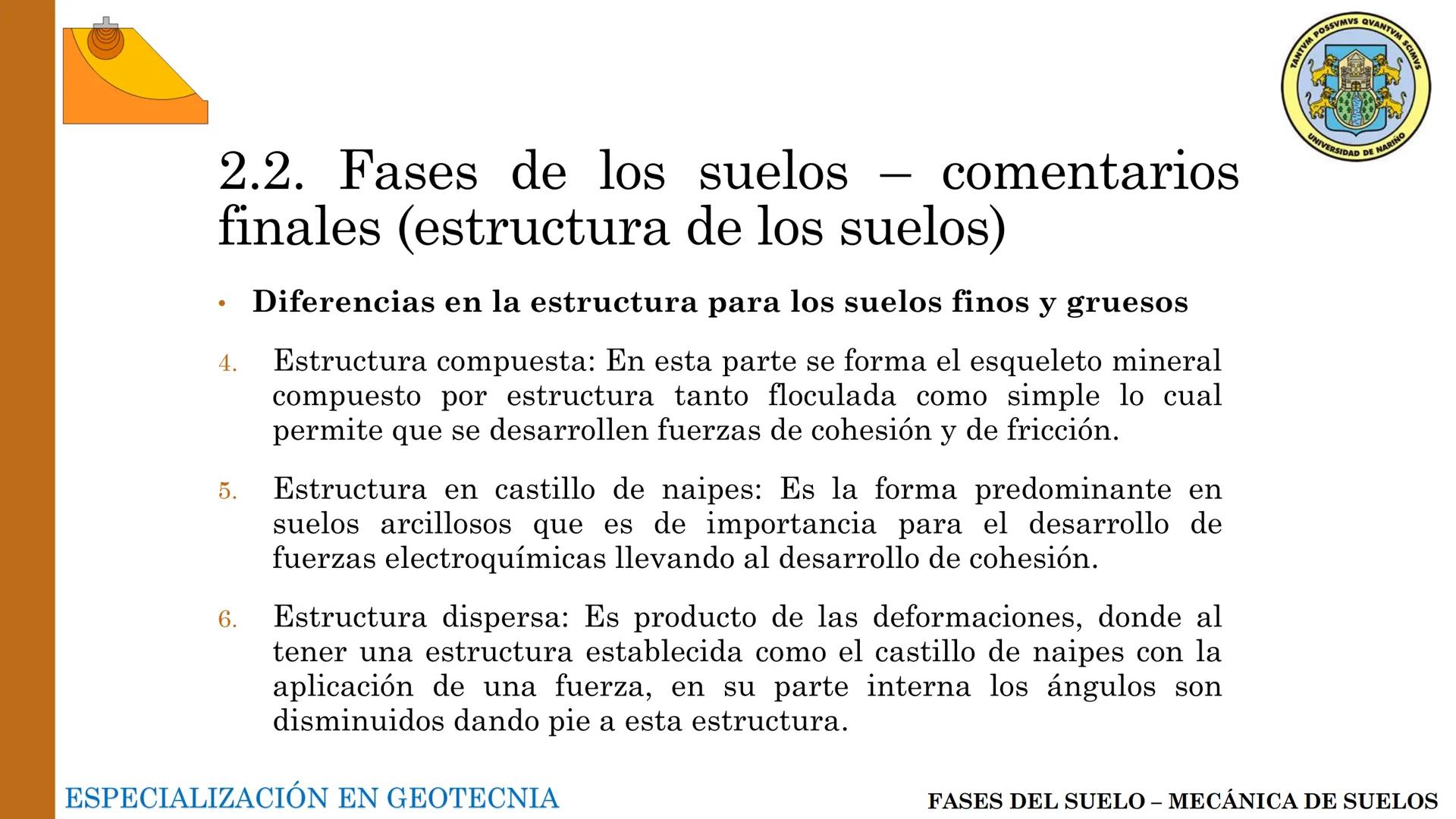

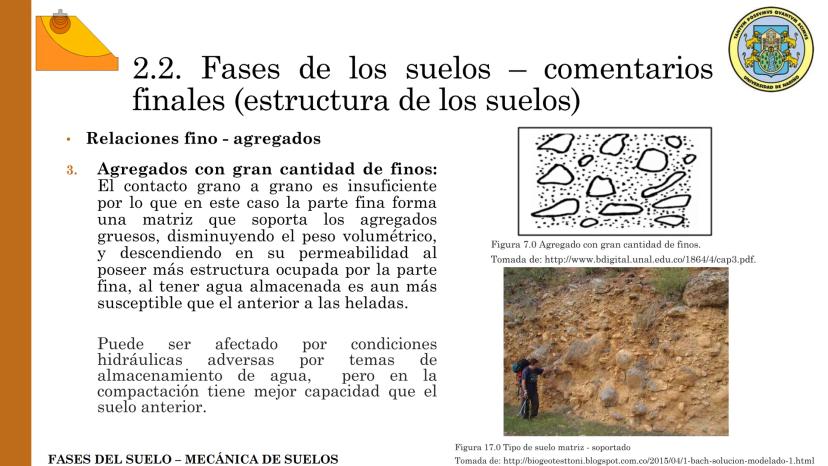

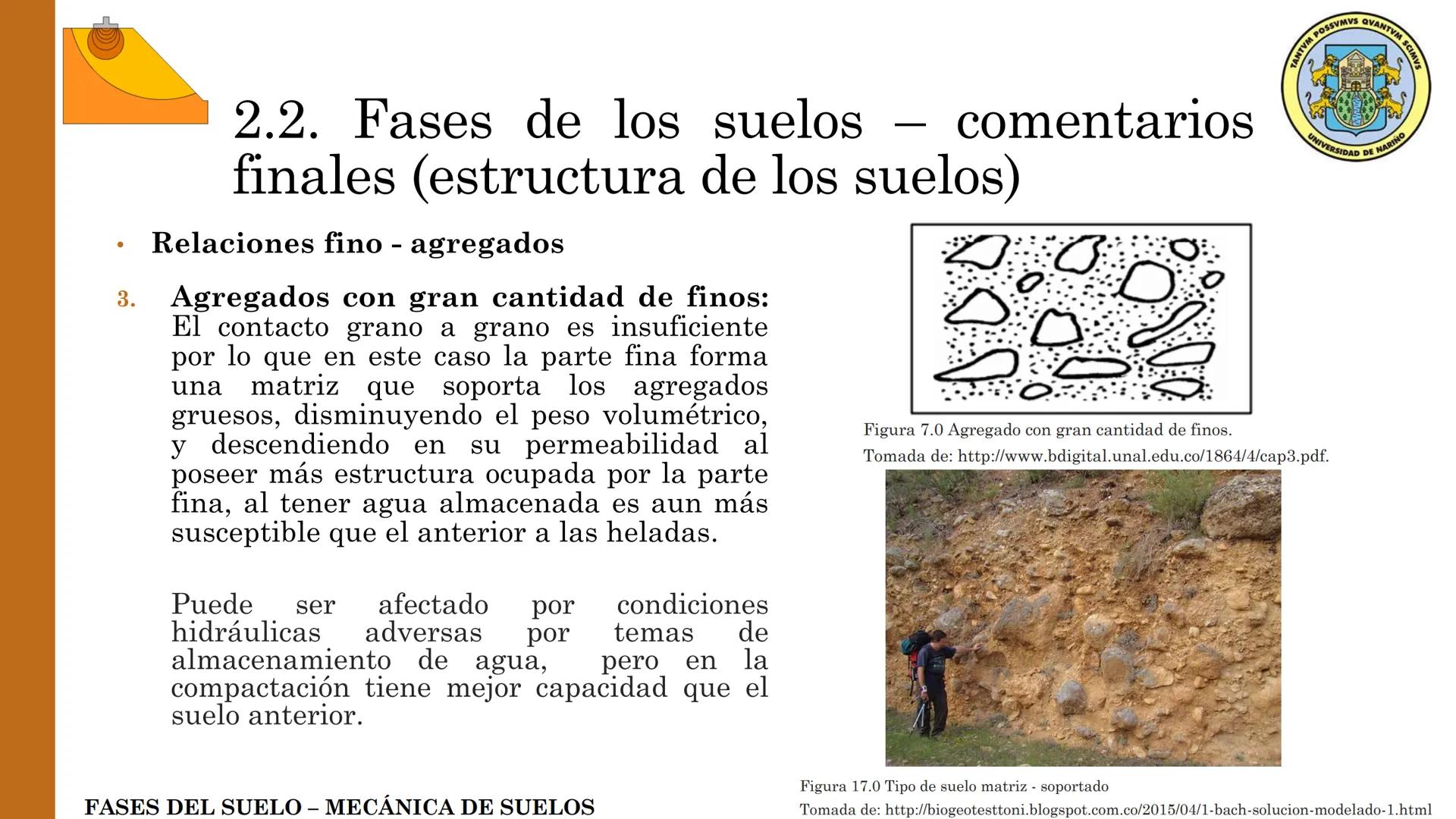

Estructura Interna del Suelo

El suelo presenta diferentes estructuras dependiendo de su contenido de humedad y ubicación respecto al nivel freático:

En la zona húmeda (por encima del nivel freático), encontramos:

• Partículas minerales (fase sólida)
• Vacíos con aire (fase gaseosa)
• Vacíos con agua no freática (fase líquida)

En la zona saturada (por debajo del nivel freático), encontramos:

• Partículas minerales (fase sólida)
• Vacíos completamente llenos de agua freática (fase líquida)

Entre estas zonas existe una franja capilar donde el agua asciende por capilaridad desde el nivel freático, creando una transición entre la zona saturada y la húmeda.

Entender esta distribución te ayudará a predecir problemas como asentamientos diferenciales o comportamientos expansivos en suelos arcillosos.

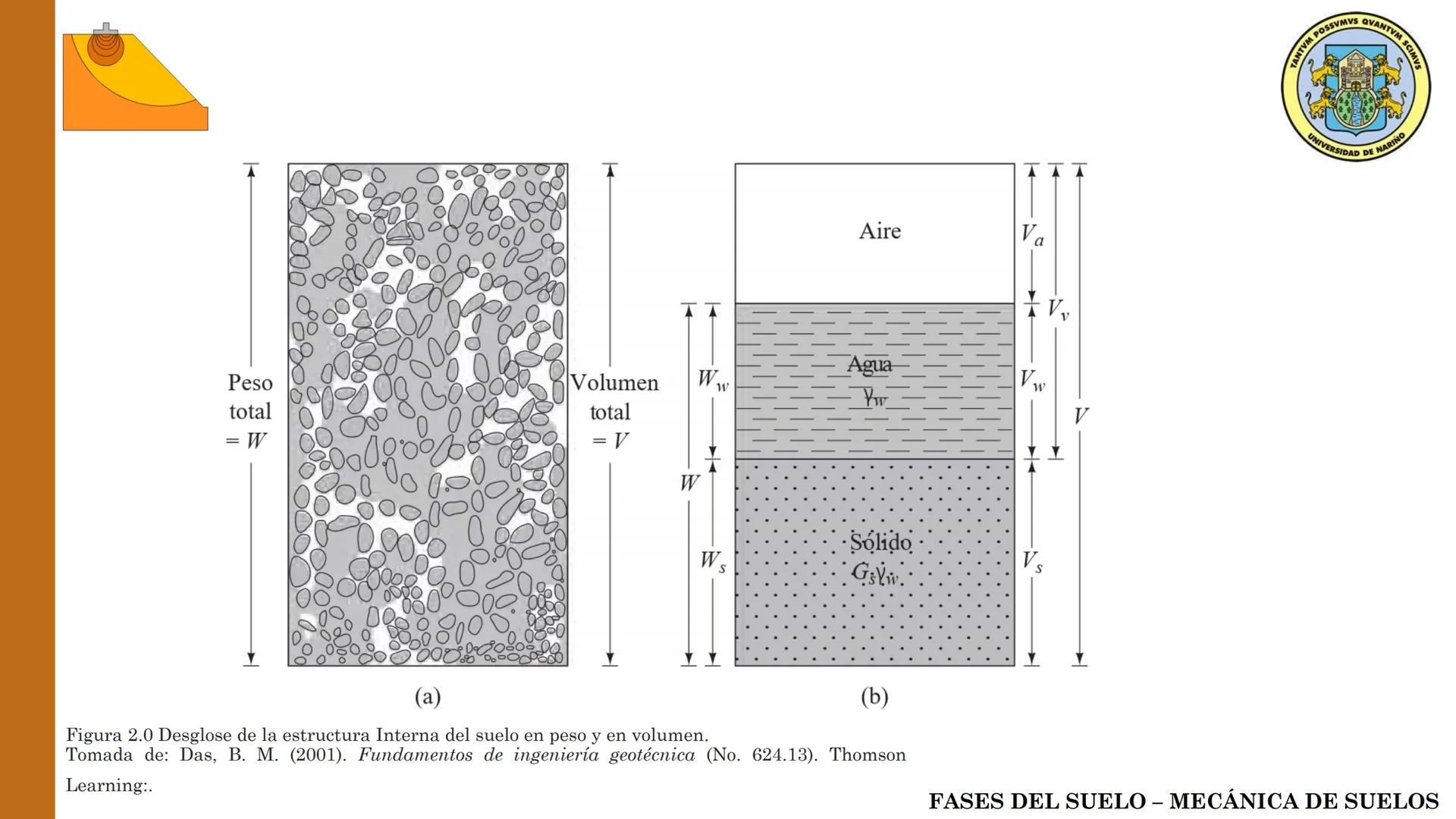

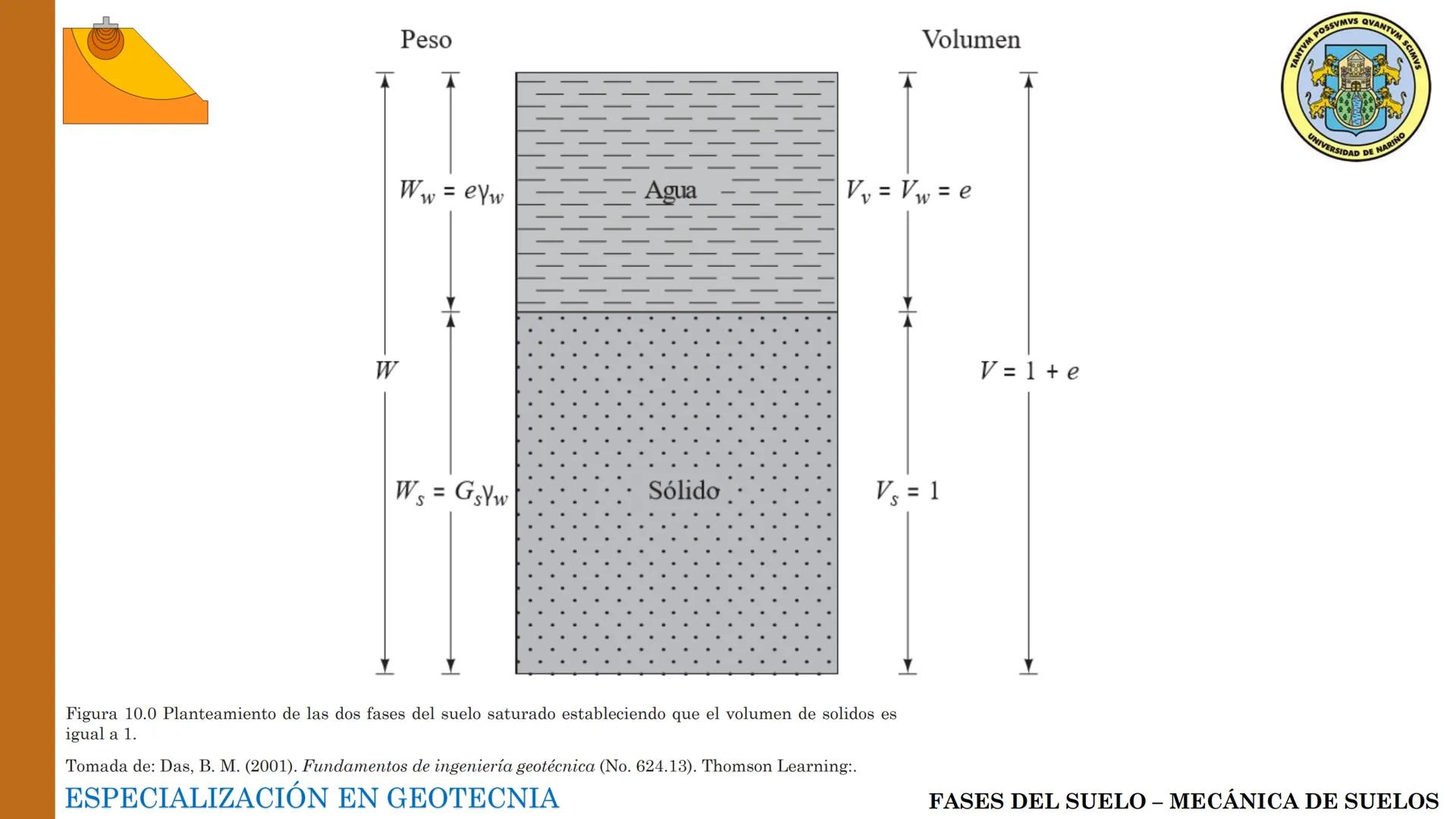

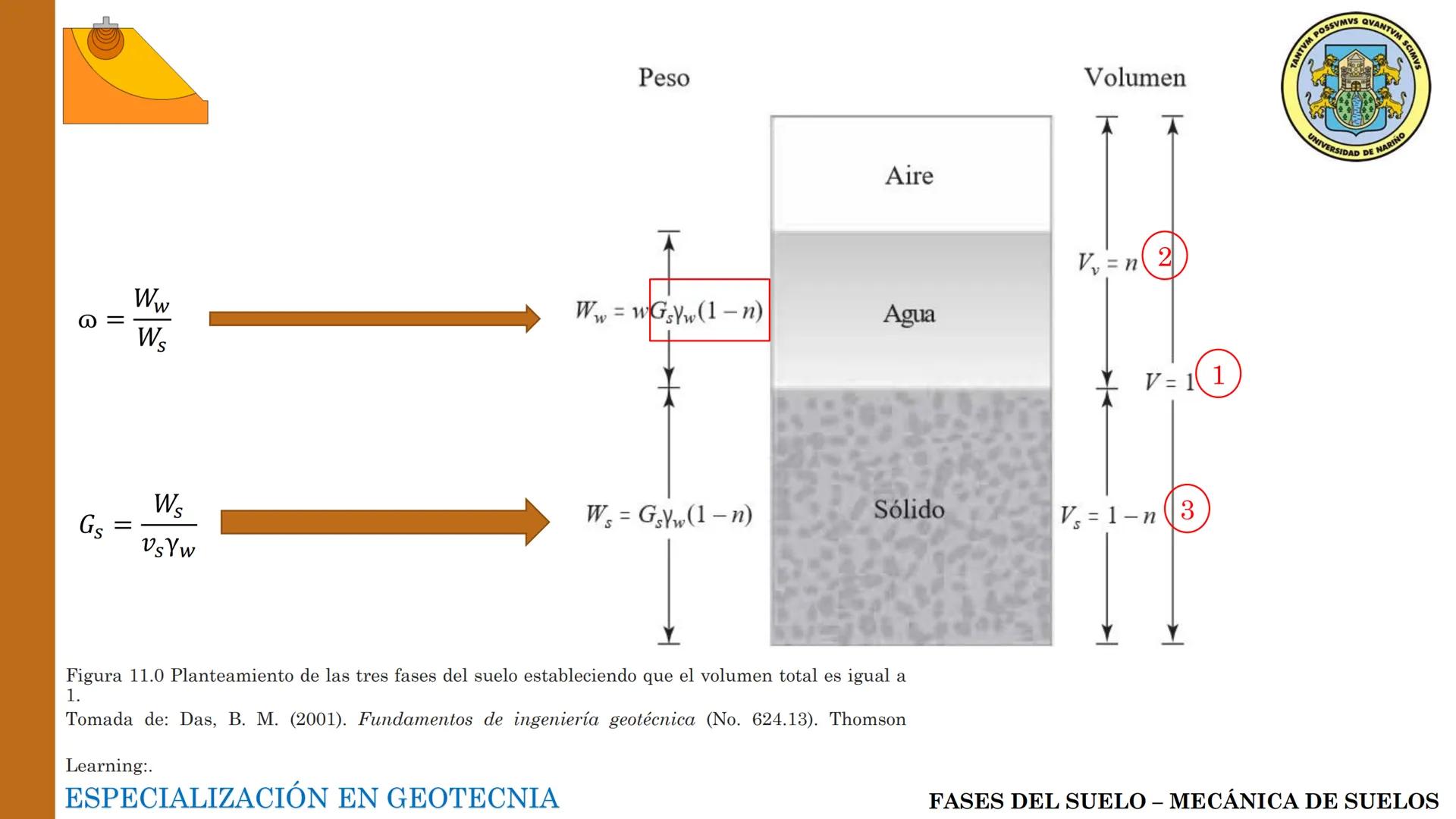

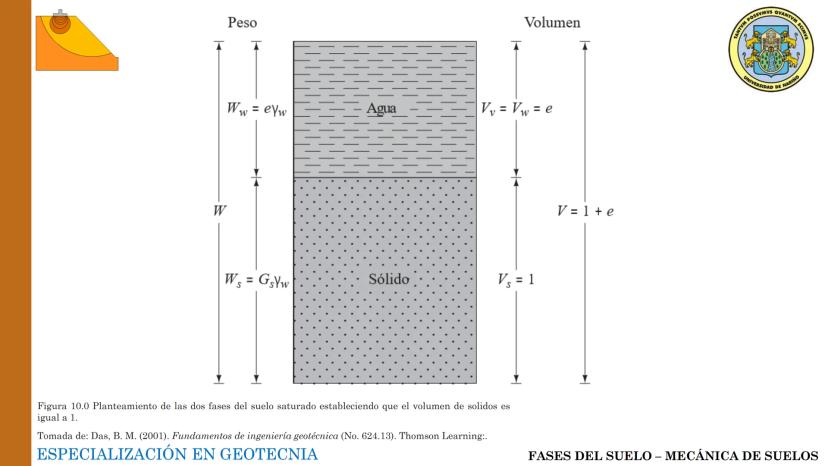

Desglose de la Estructura del Suelo

Para analizar adecuadamente el suelo, podemos separarlo en sus componentes básicos tanto en peso como en volumen:

En peso (W):

• Peso total (W): suma del peso de sólidos y agua
• Peso de sólidos (Ws): componente mineral
• Peso de agua (Ww): agua contenida en los poros
• El aire no contribuye al peso total

En volumen (V):

• Volumen total (V): suma de todos los componentes
• Volumen de sólidos (Vs): partículas minerales
• Volumen de agua (Vw): agua en los poros
• Volumen de aire (Va): aire en los poros
• Volumen de vacíos (Vv): suma de volumen de aire y agua

Esta división nos permite establecer relaciones matemáticas para calcular propiedades fundamentales del suelo que necesitarás para cualquier diseño geotécnico.

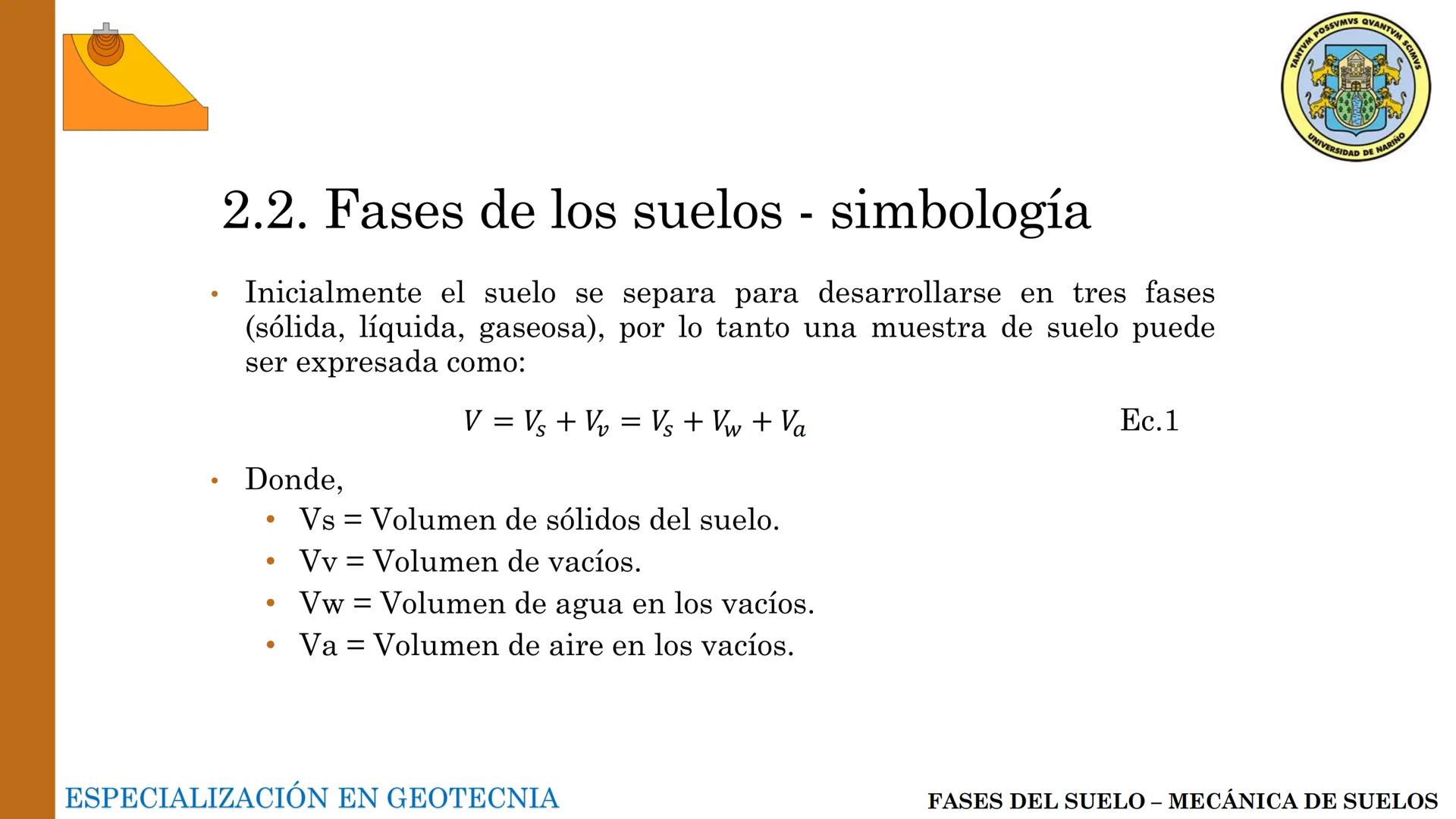

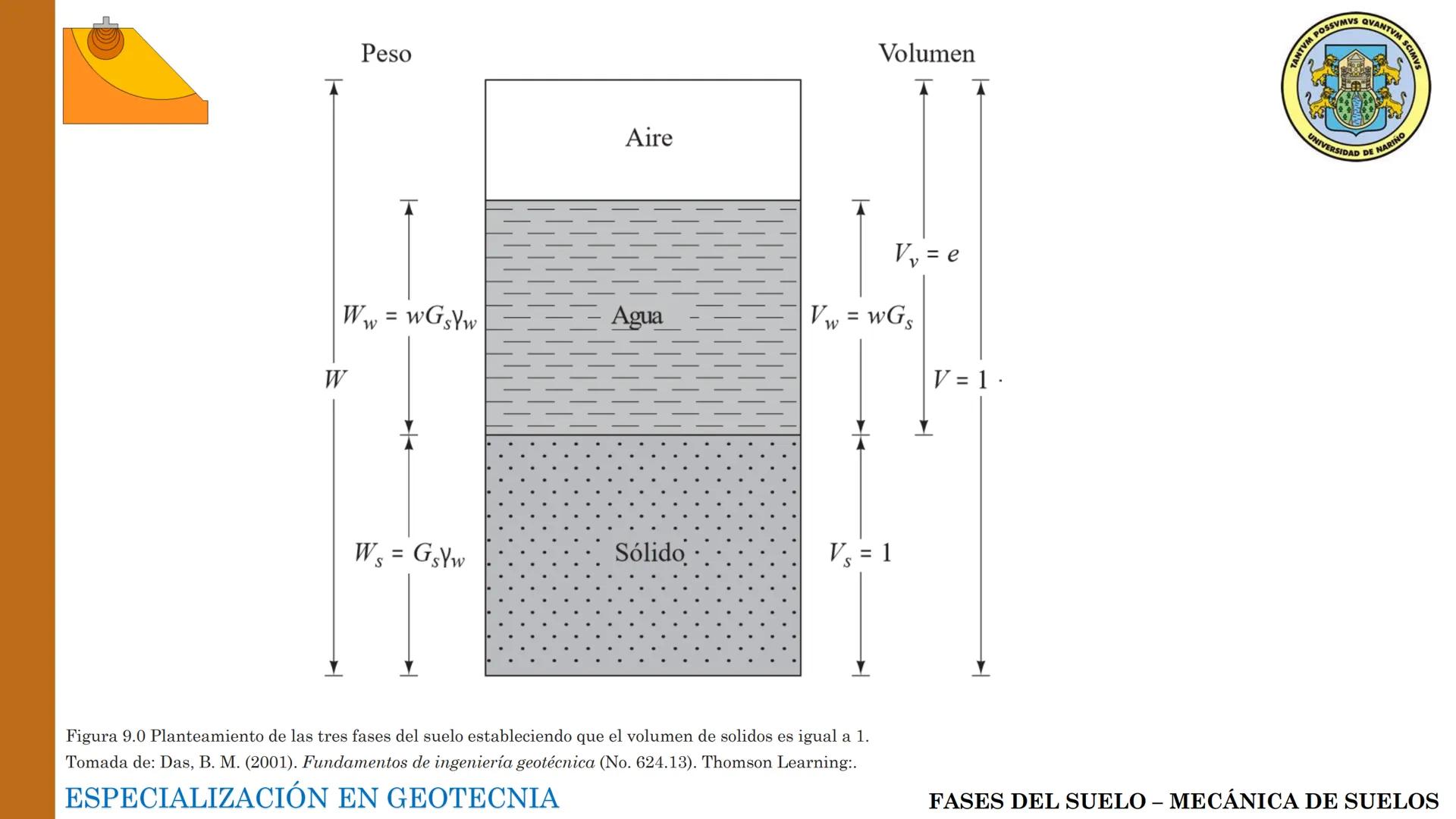

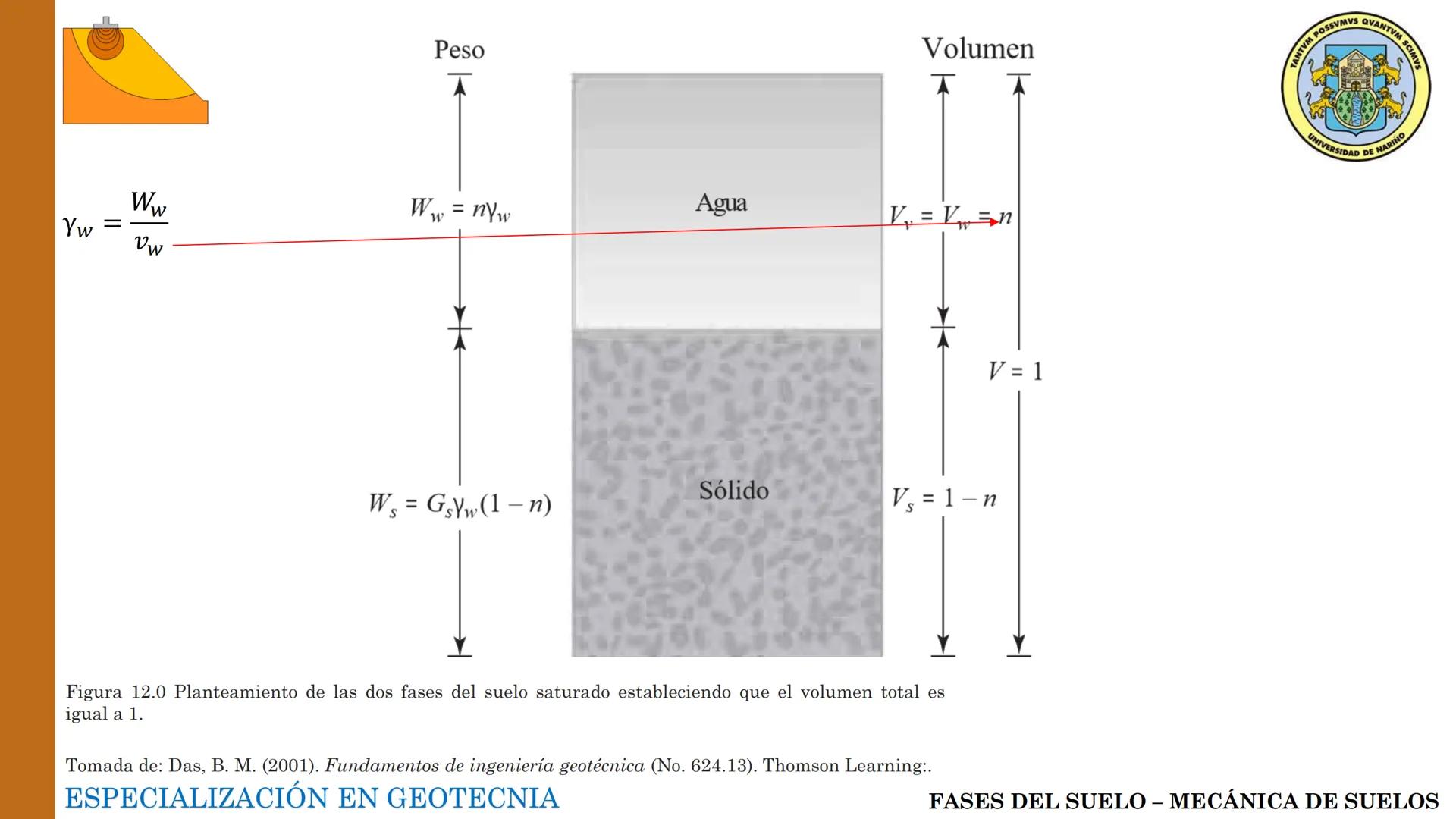

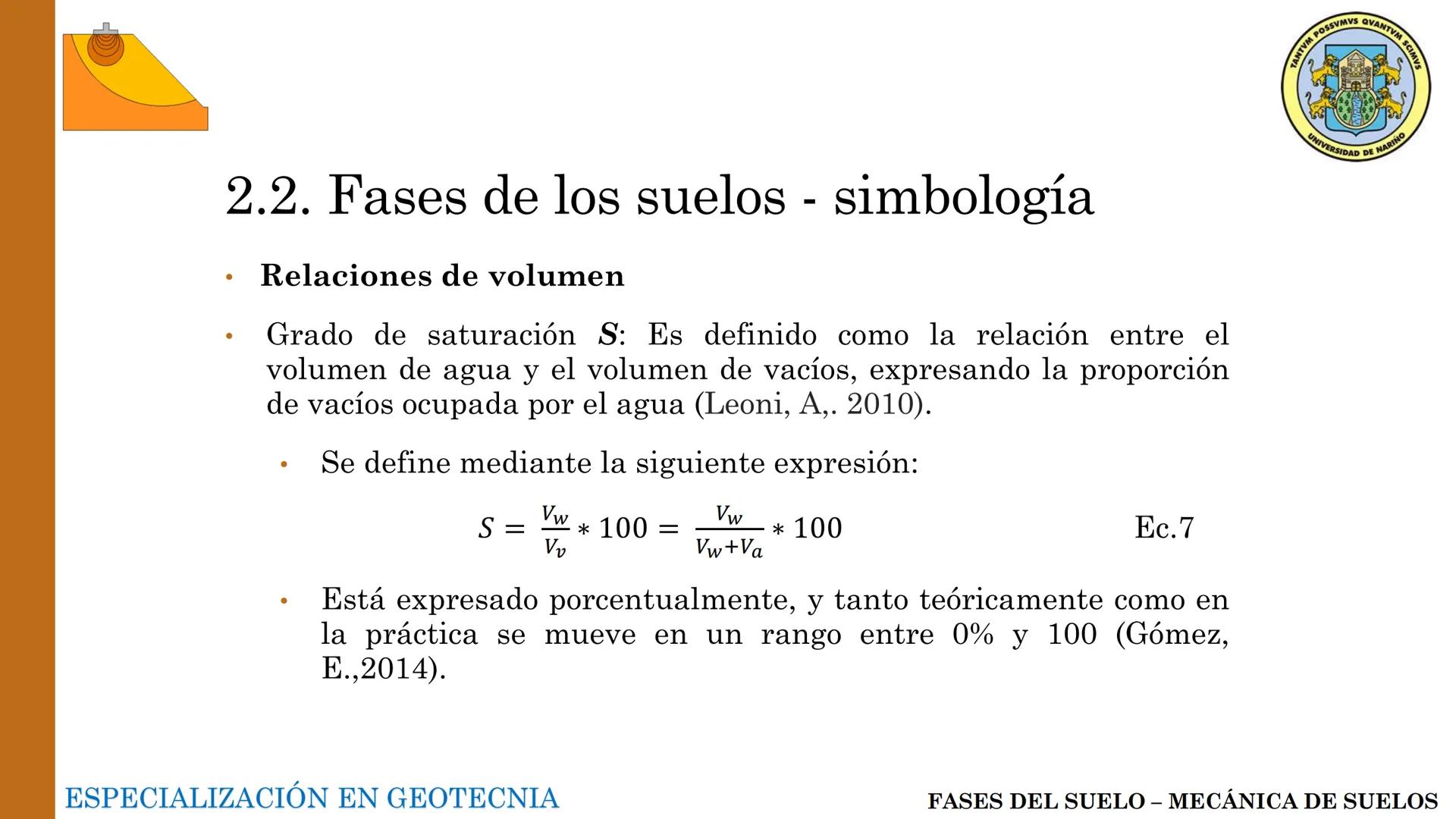

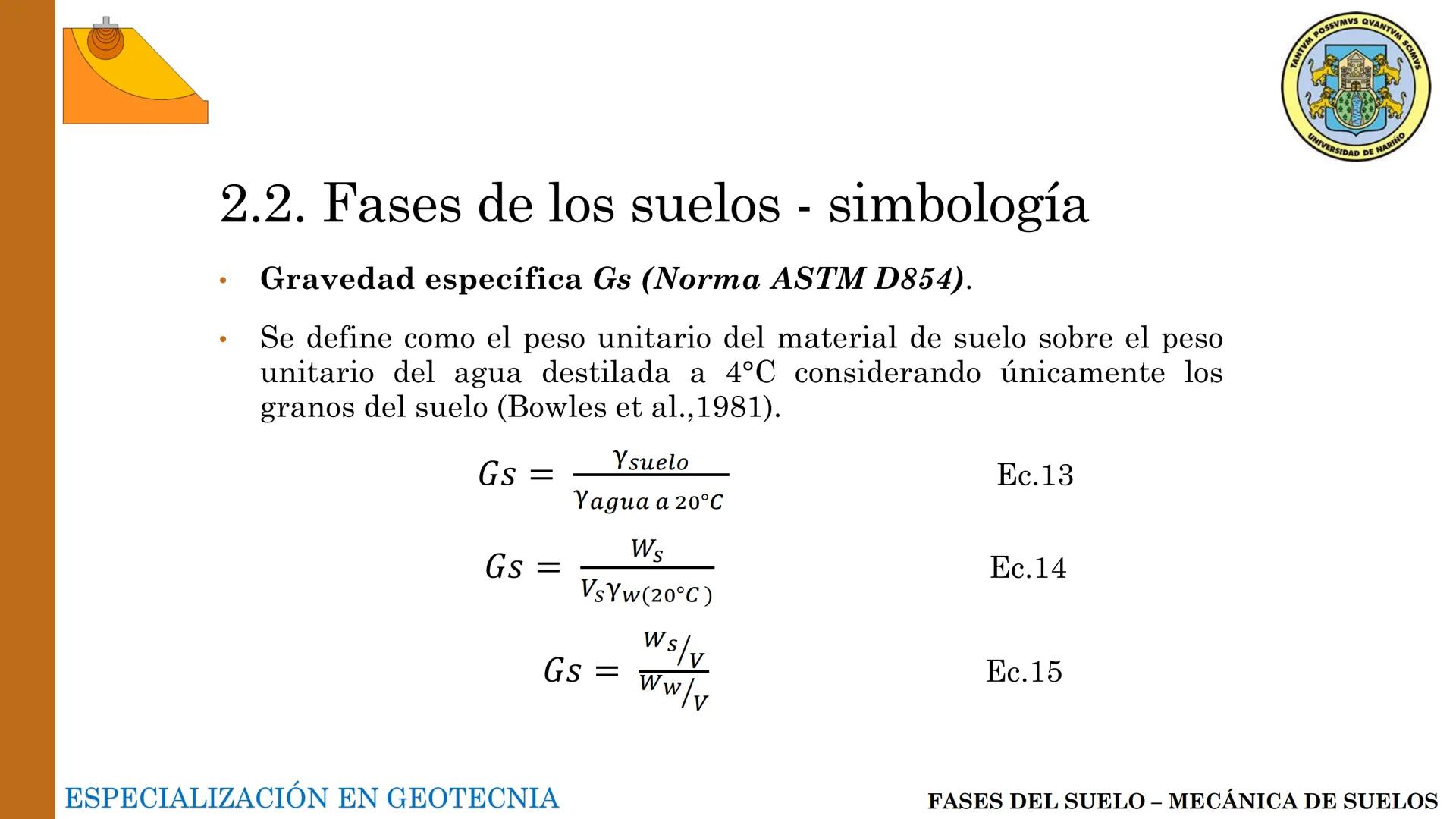

Fases del Suelo - Simbología y Ecuaciones Básicas

En la mecánica de suelos, expresamos las relaciones volumétricas mediante ecuaciones que relacionan las tres fases del suelo. La ecuación fundamental del volumen es:

V = Vs + Vv = Vs + Vw + Va

Donde:

• Vs = Volumen de sólidos
• Vv = Volumen de vacíos
• Vw = Volumen de agua
• Va = Volumen de aire

Esta ecuación nos permite entender cómo se distribuye espacialmente el suelo. Recuerda que el suelo es un material trifásico donde los espacios entre partículas sólidas pueden estar ocupados por agua, aire o ambos.

Para aplicaciones prácticas, necesitarás relacionar estas variables con datos que puedas medir en campo o laboratorio, como el peso total o el volumen de una muestra.

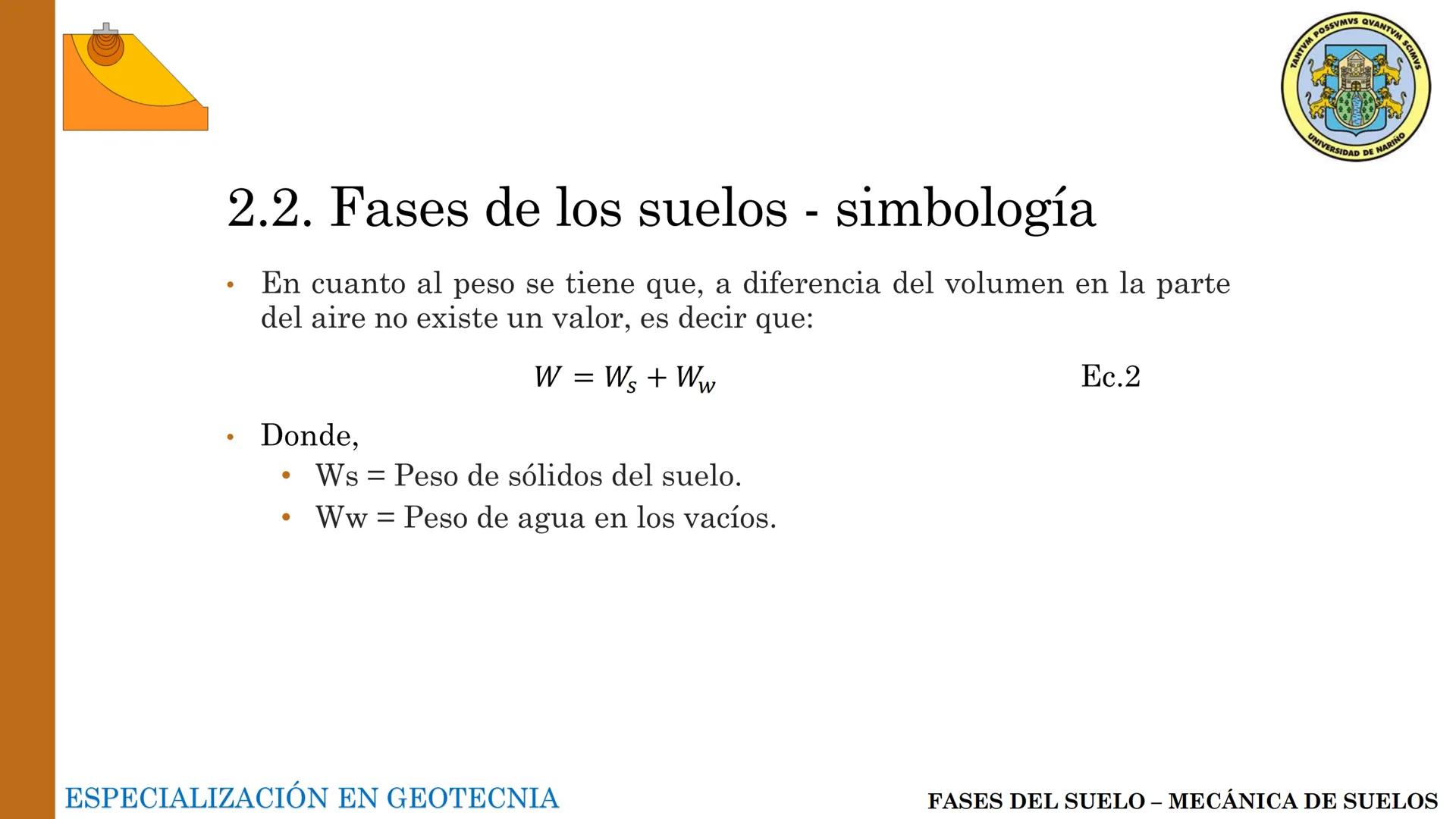

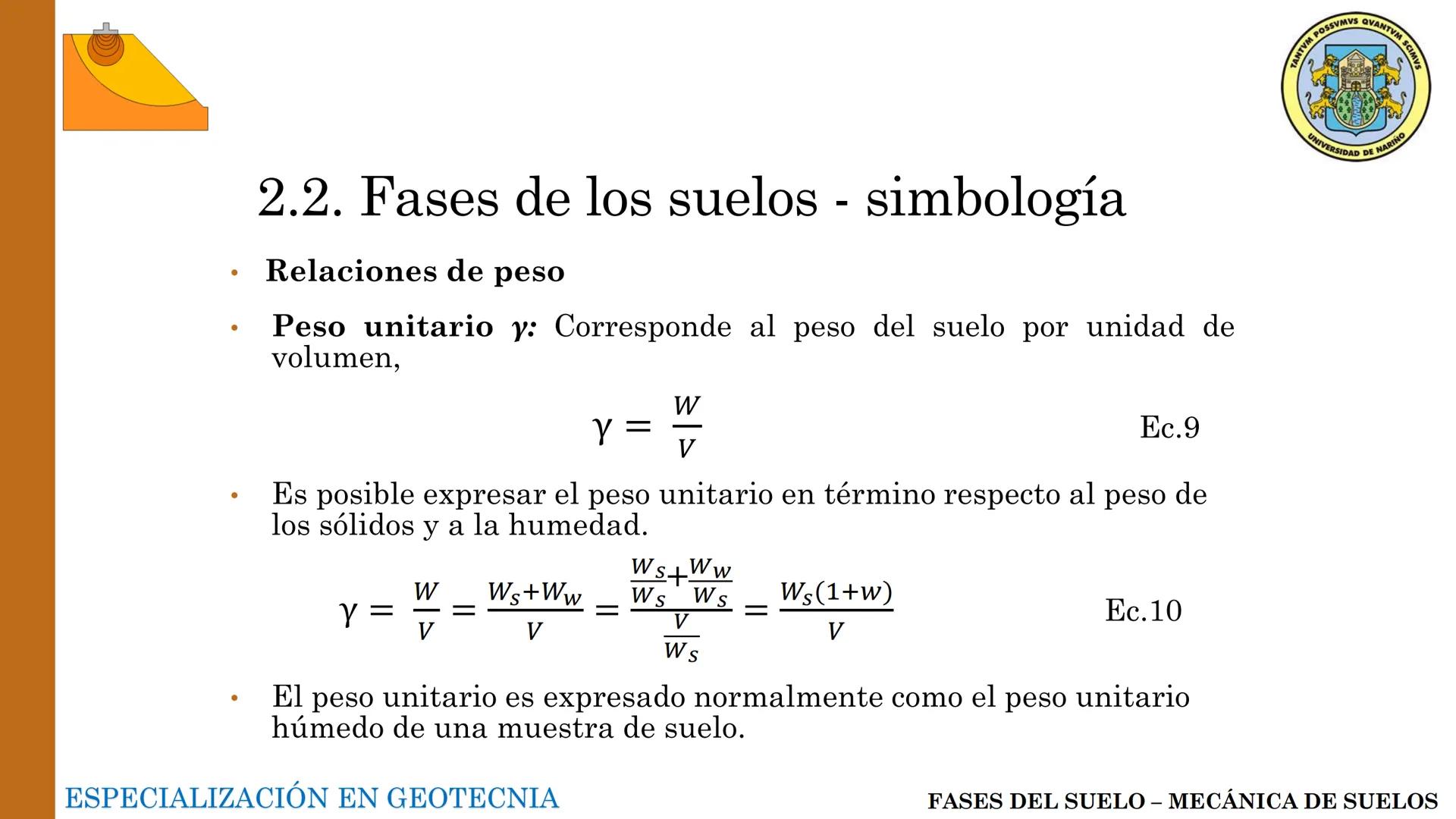

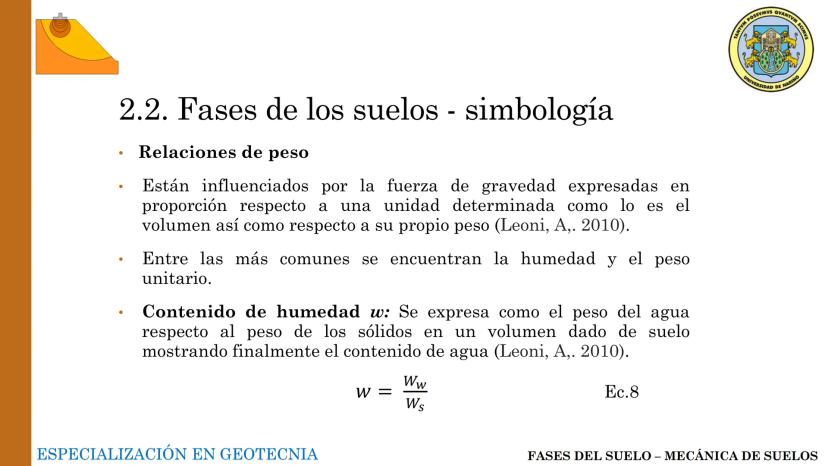

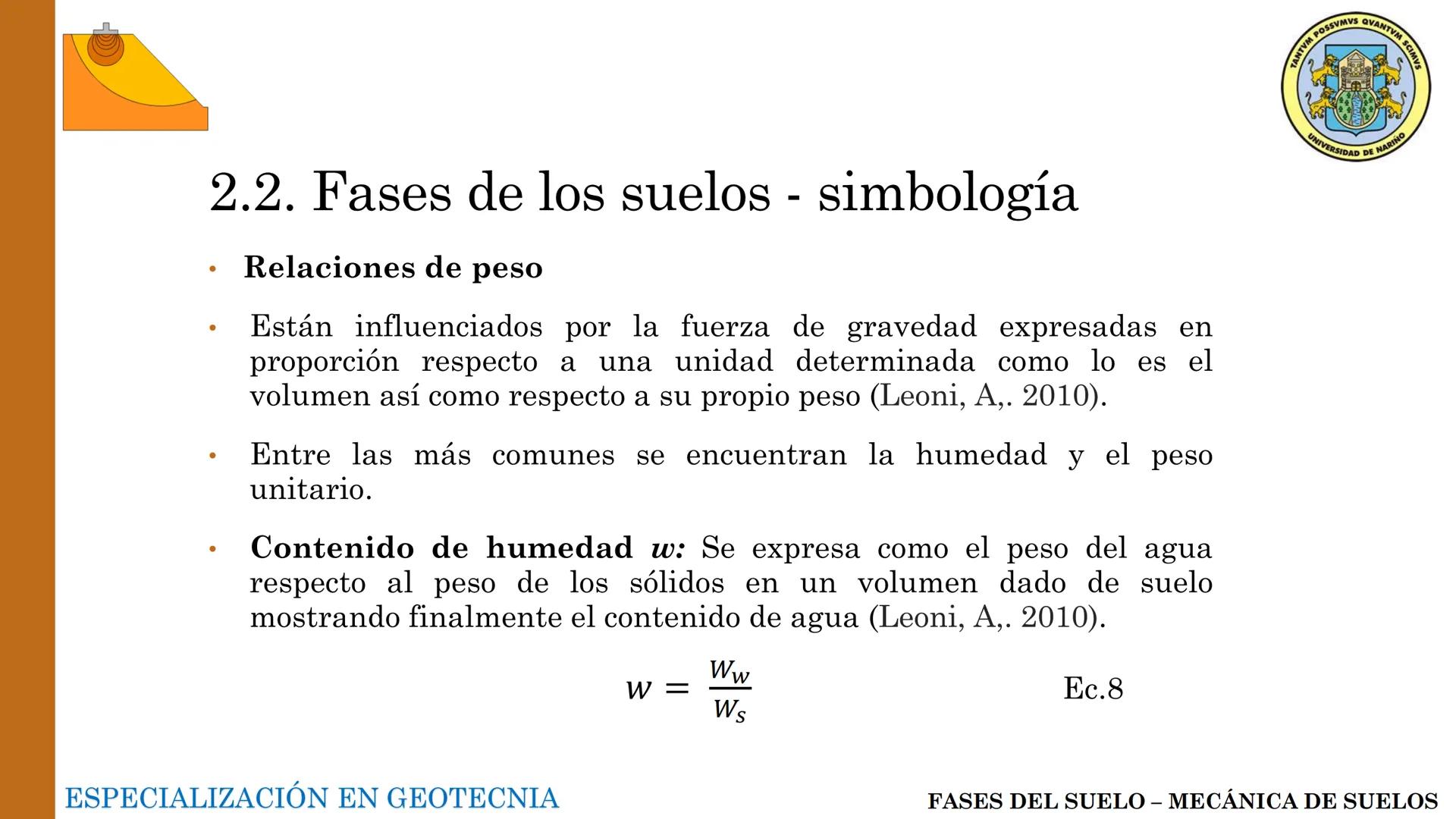

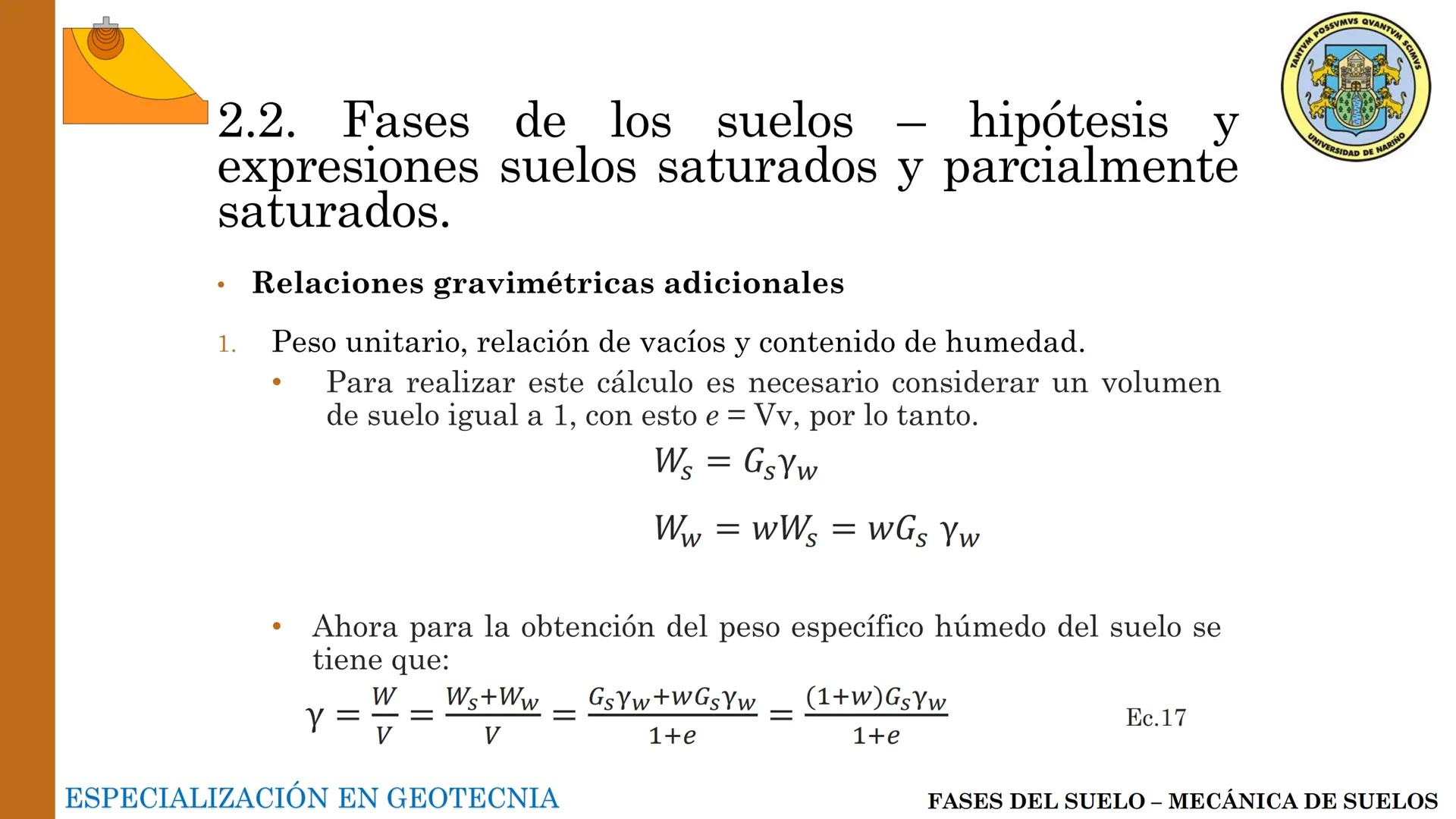

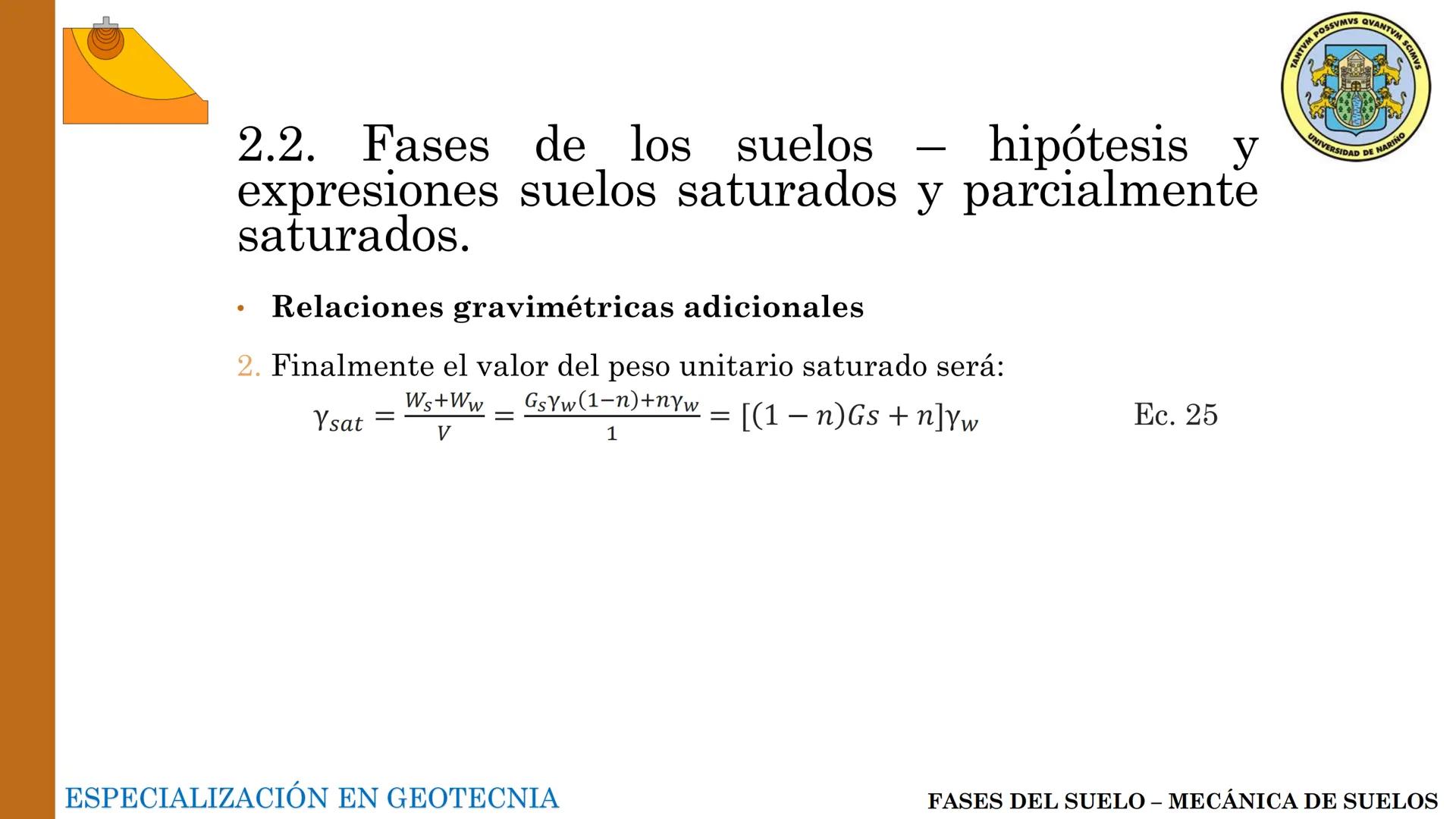

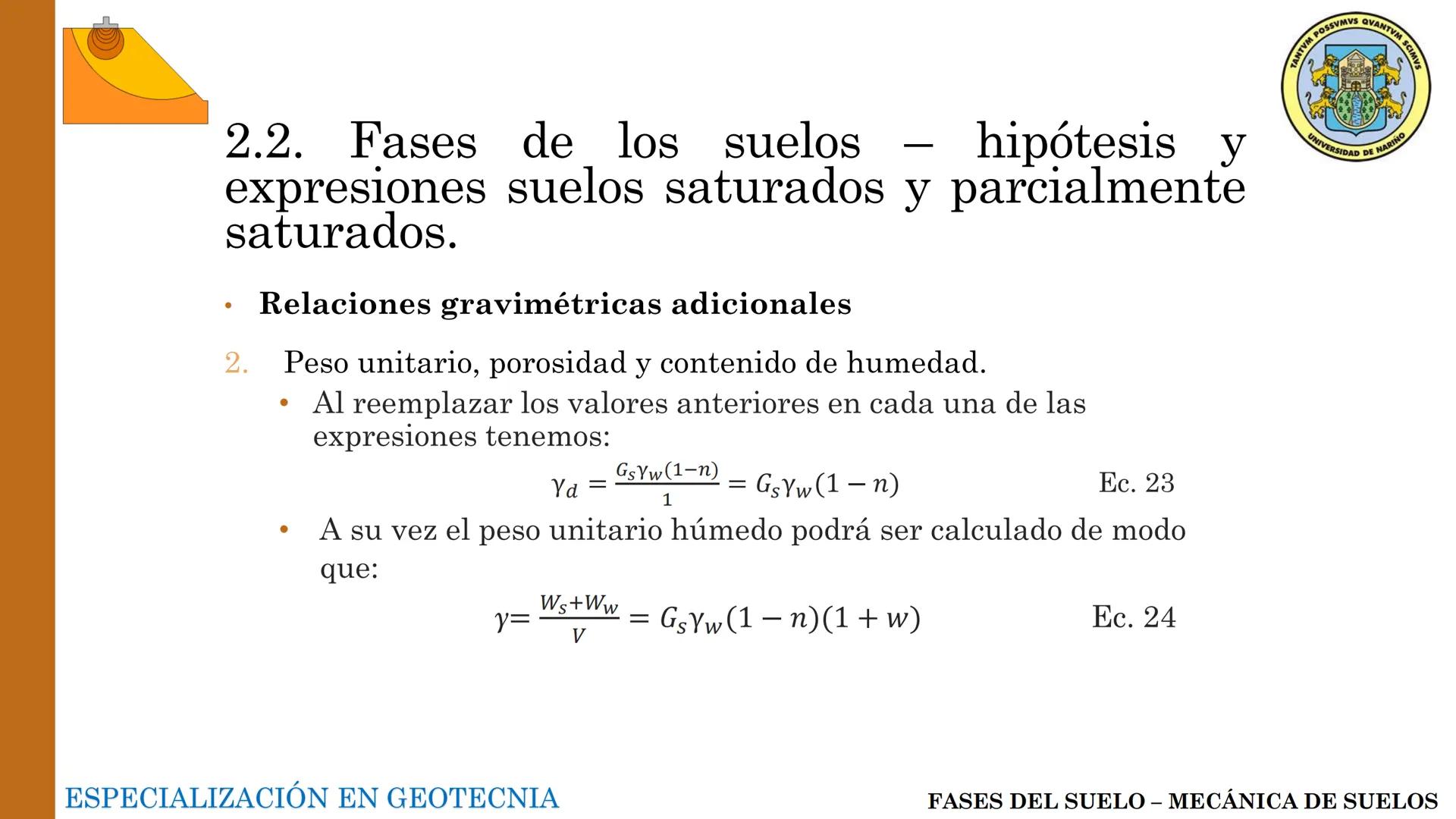

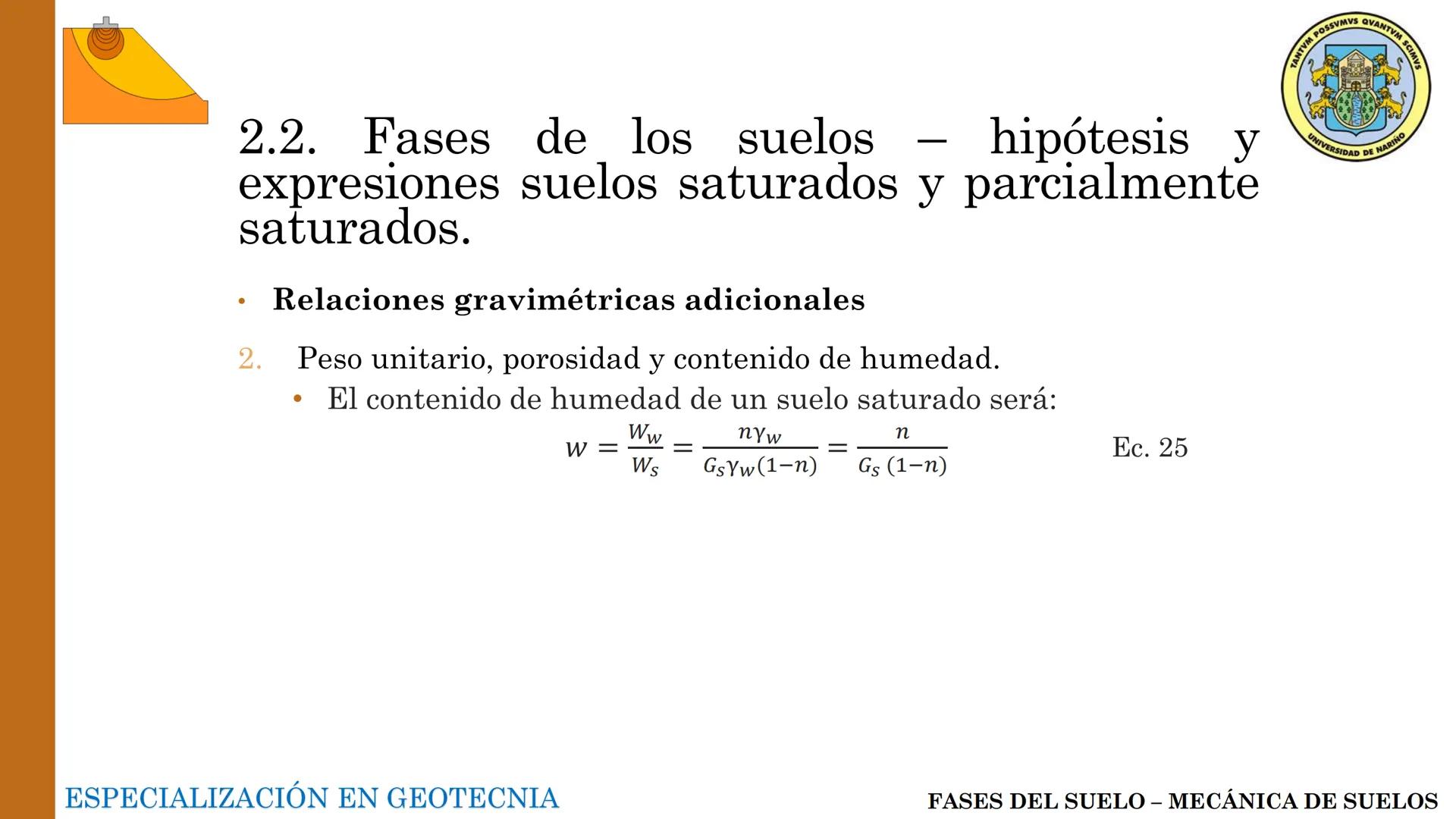

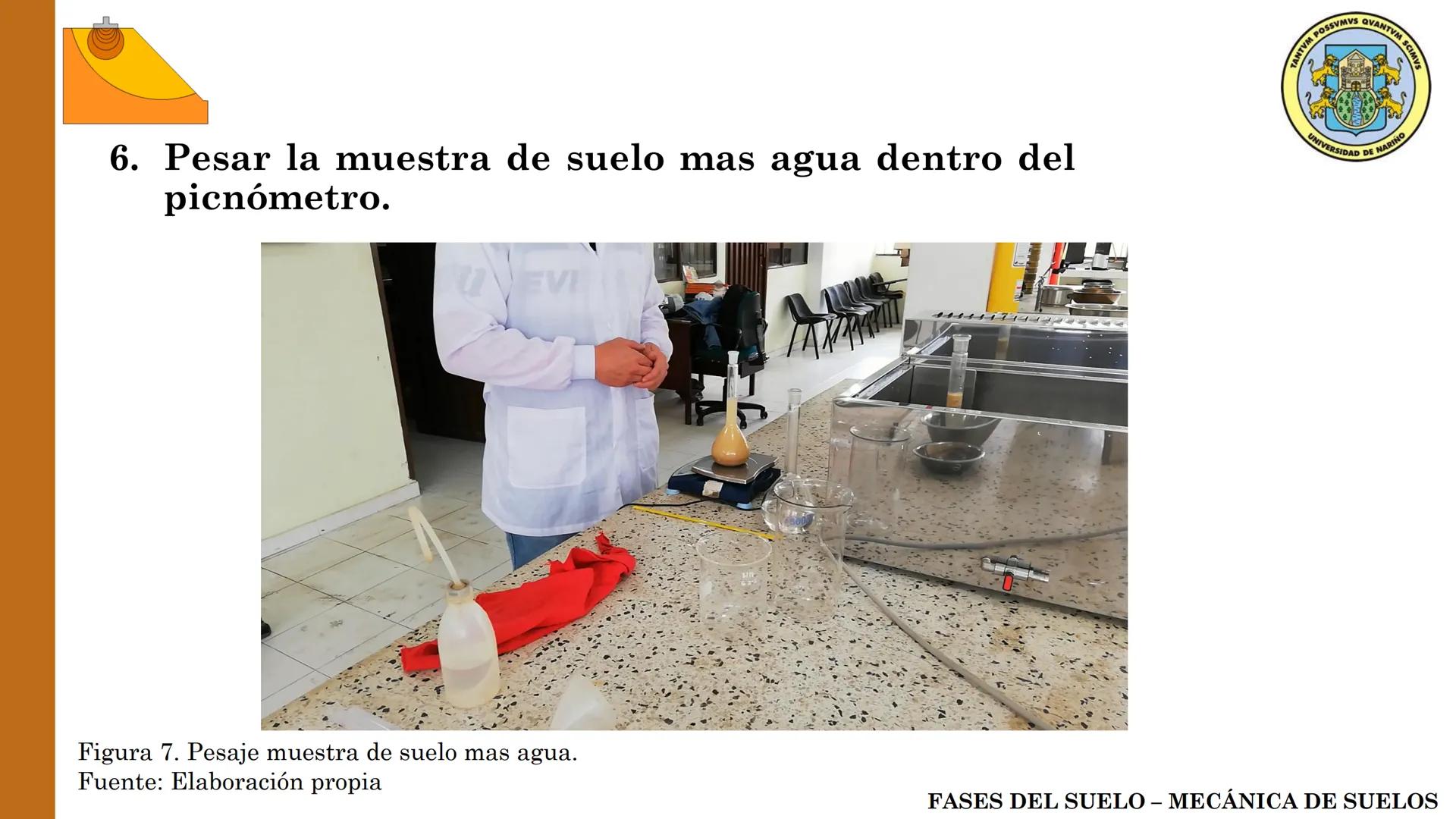

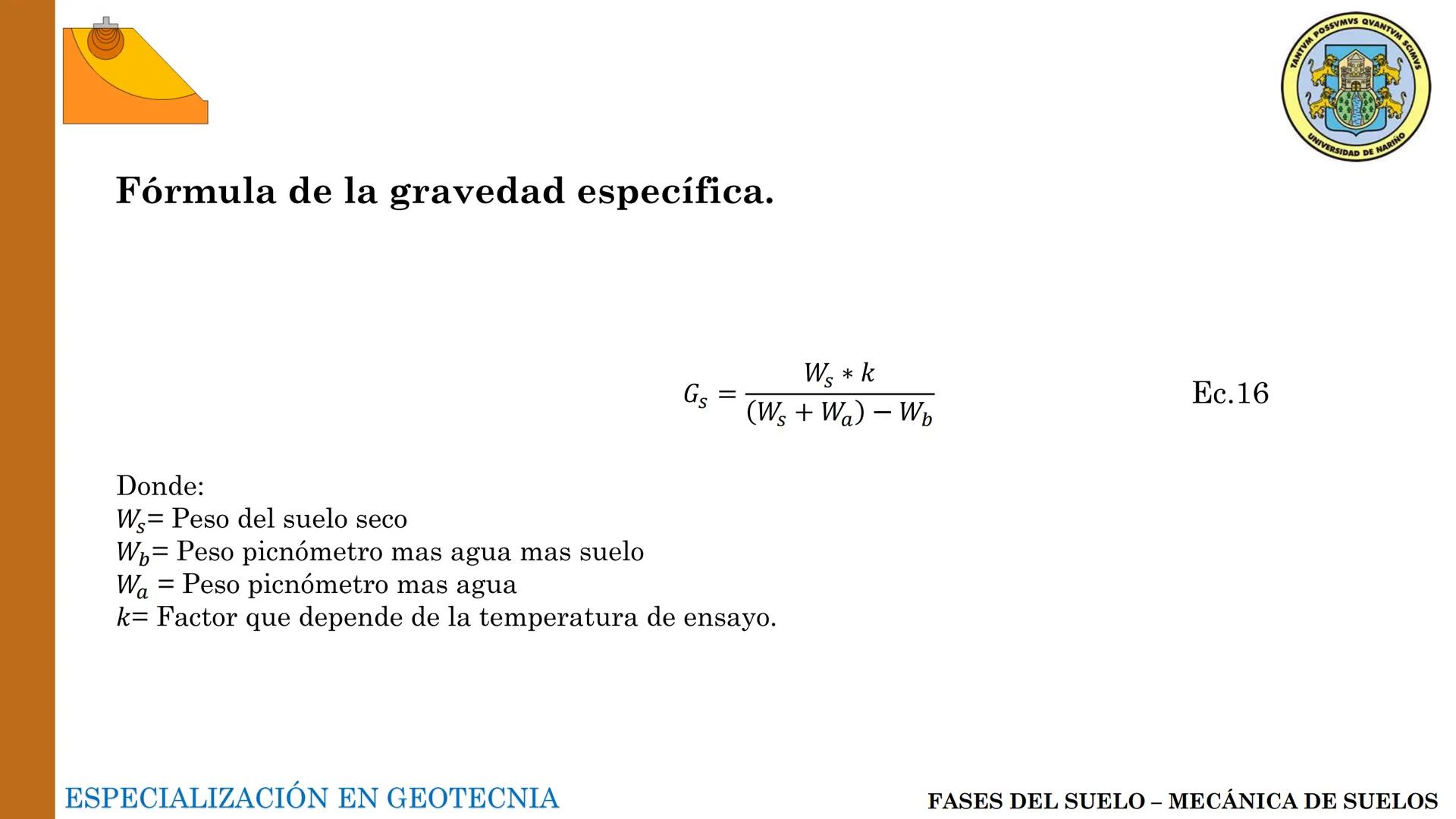

Relaciones de Peso en el Suelo

A diferencia del volumen, en las relaciones de peso el aire no contribuye, ya que su peso es despreciable. Por lo tanto, la ecuación básica de peso es:

W = Ws + Ww

Donde:

• W = Peso total del suelo
• Ws = Peso de los sólidos
• Ww = Peso del agua

Esta simple relación es fundamental para entender cómo se distribuye el peso en una muestra de suelo y resulta clave para calcular propiedades como el contenido de humedad.

Las relaciones de peso son particularmente útiles porque son más fáciles de medir directamente en laboratorio mediante balanzas, a diferencia de los volúmenes que requieren técnicas más complejas.

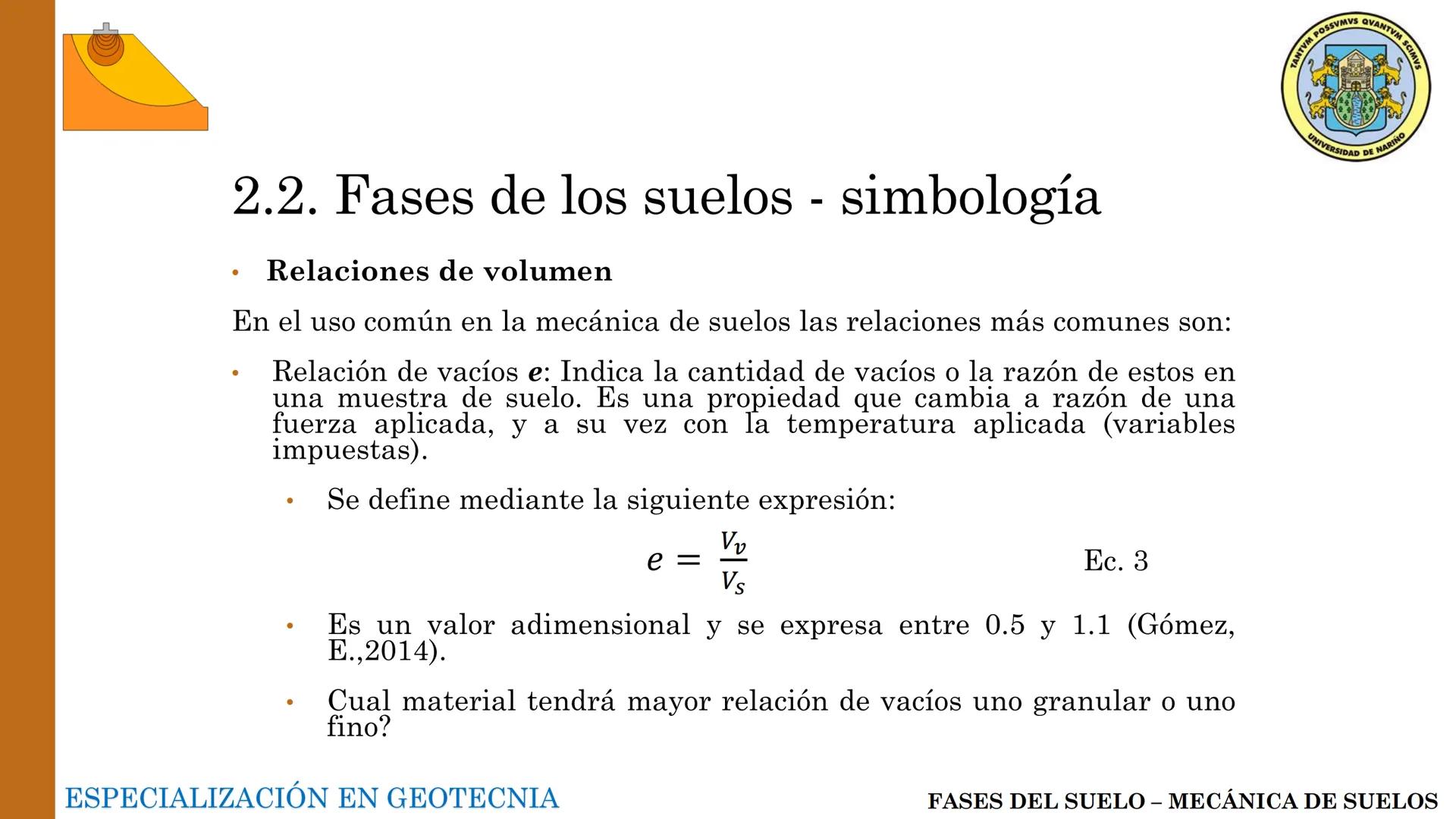

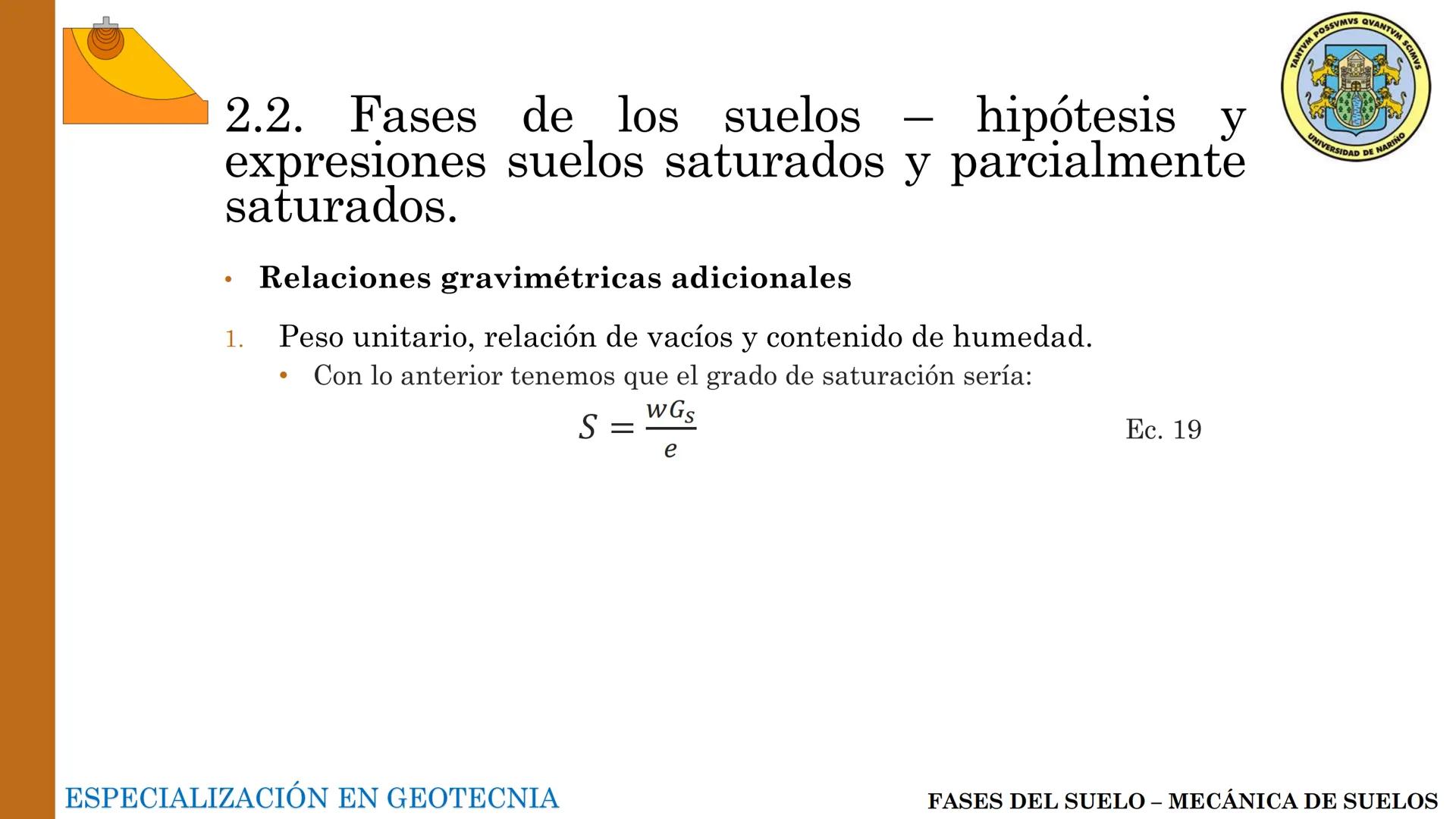

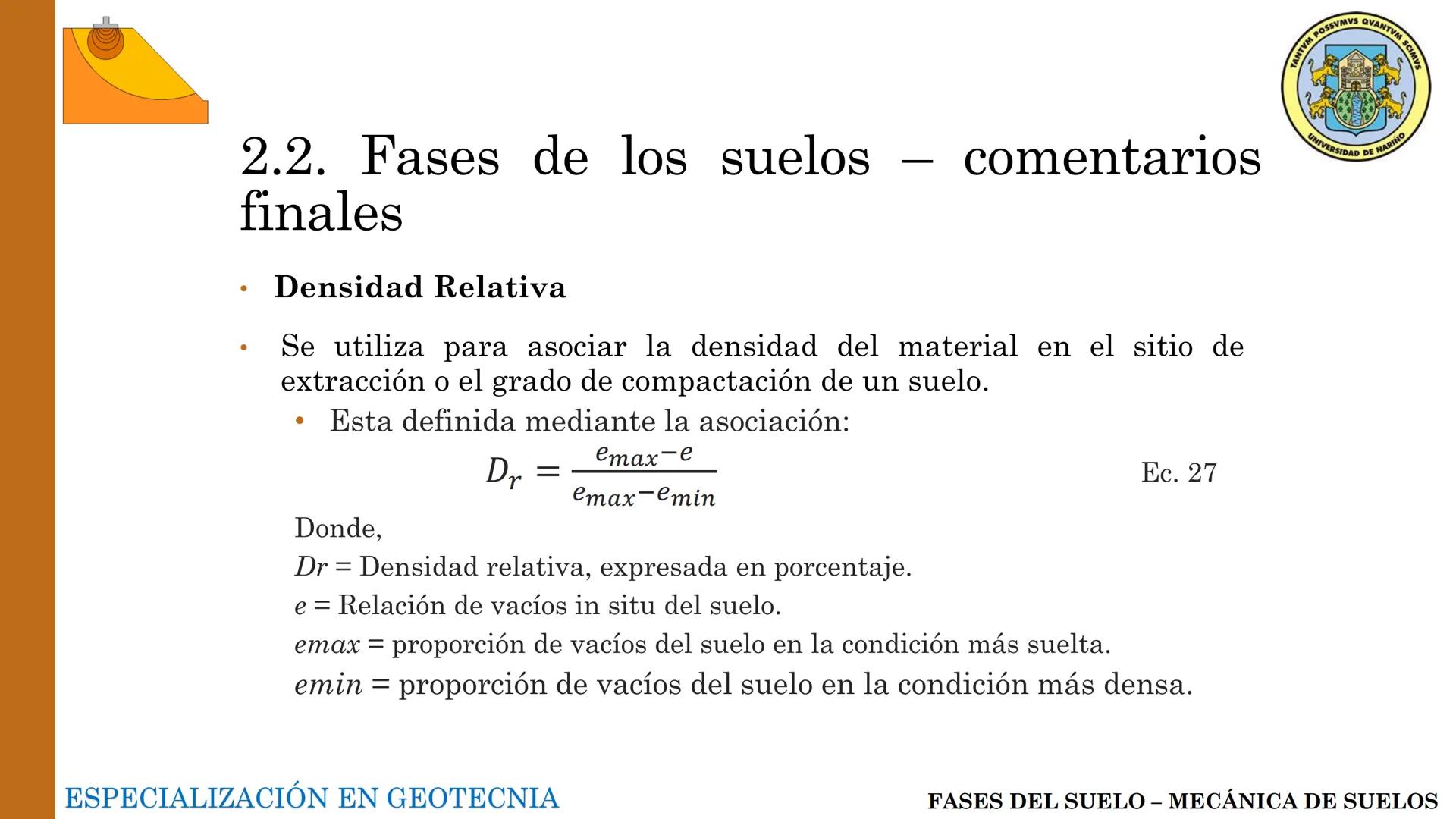

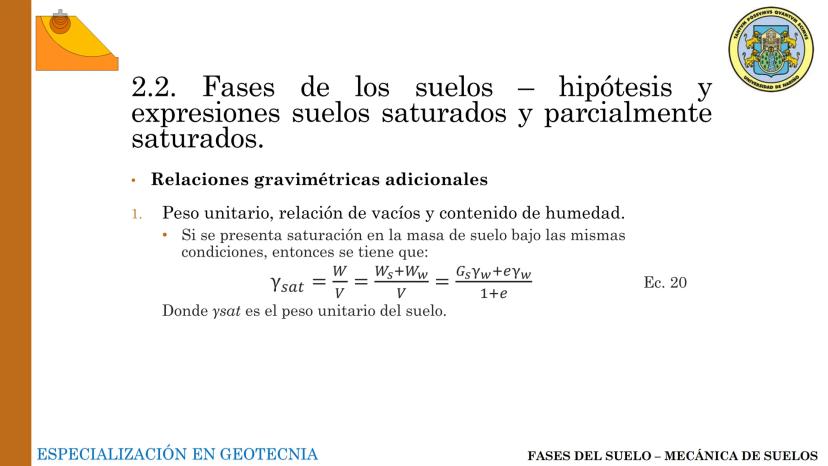

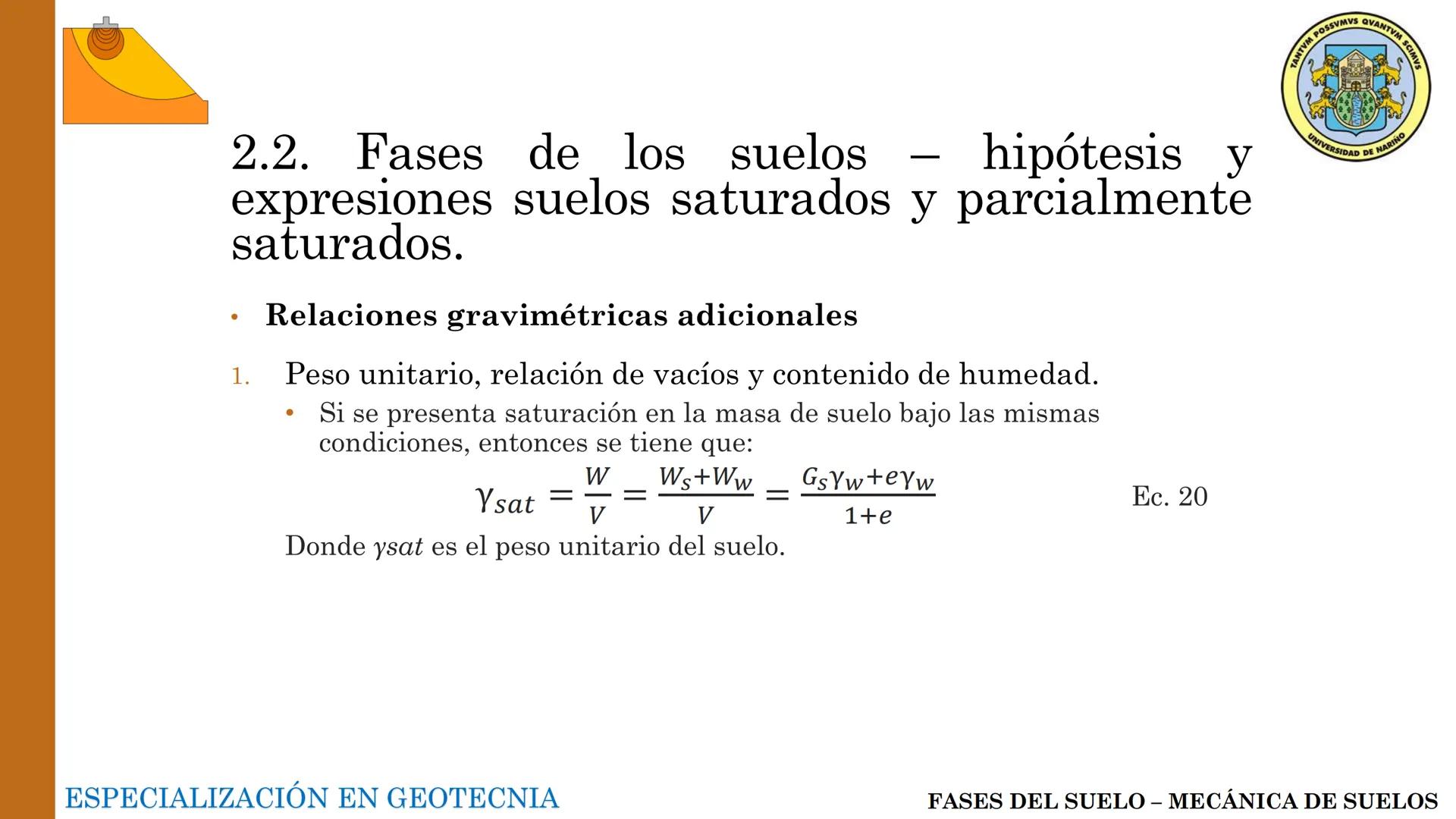

Relación de Vacíos

La relación de vacíos (e) es una propiedad fundamental que indica la proporción entre el volumen de vacíos y el volumen de sólidos en una muestra de suelo:

e = Vv/Vs

Esta propiedad es dinámica y cambia cuando:

• Se aplican fuerzas externas (compresión)
• Varían las condiciones de temperatura
• Cambia el contenido de humedad

En la práctica, la relación de vacíos en suelos naturales suele variar entre 0.5 y 1.1, dependiendo del tipo de suelo.

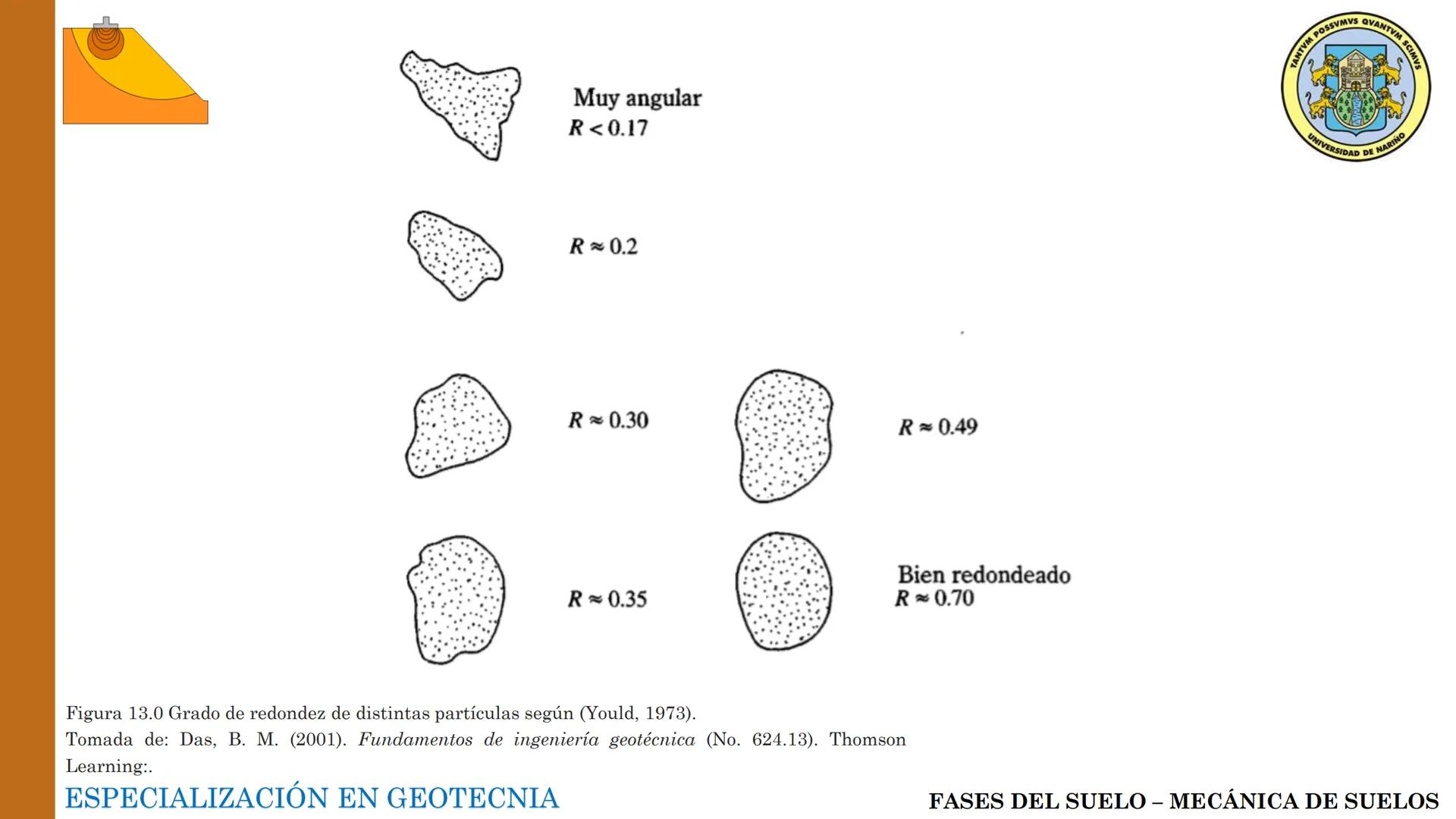

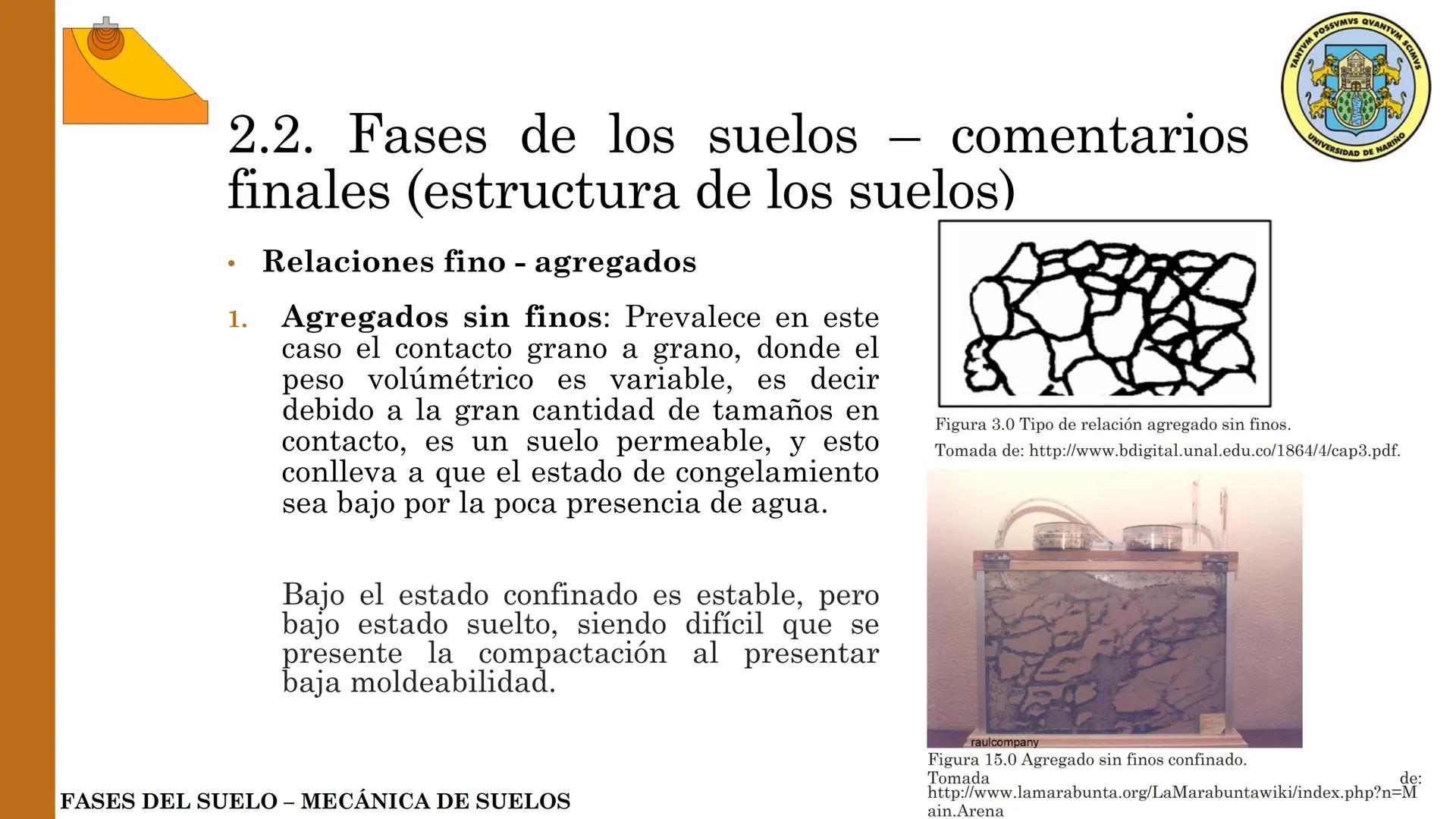

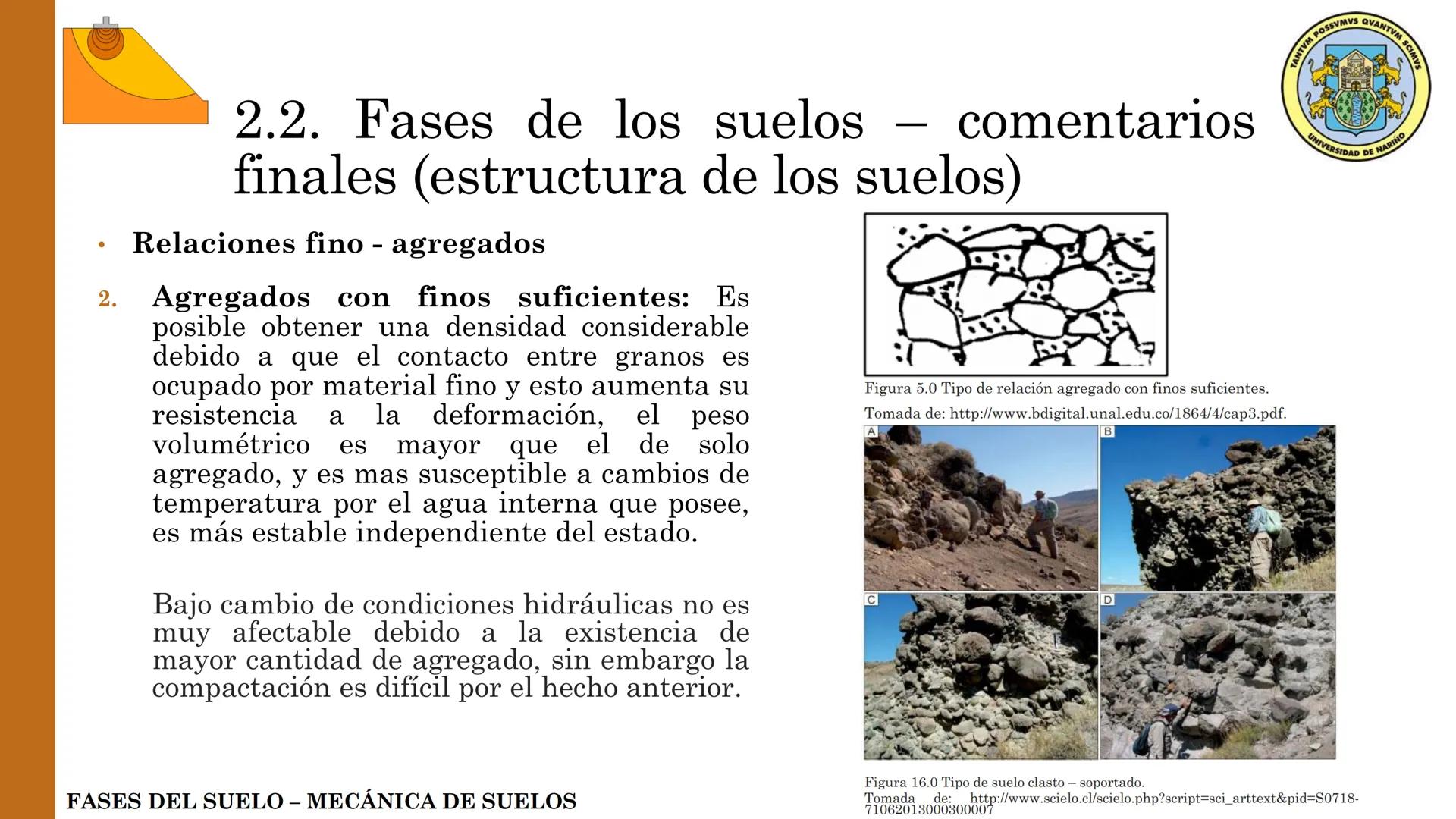

¿Sabías que? Los materiales granulares (como arenas y gravas) suelen tener menor relación de vacíos que los suelos finos (como limos y arcillas), debido a la forma y distribución de sus partículas.

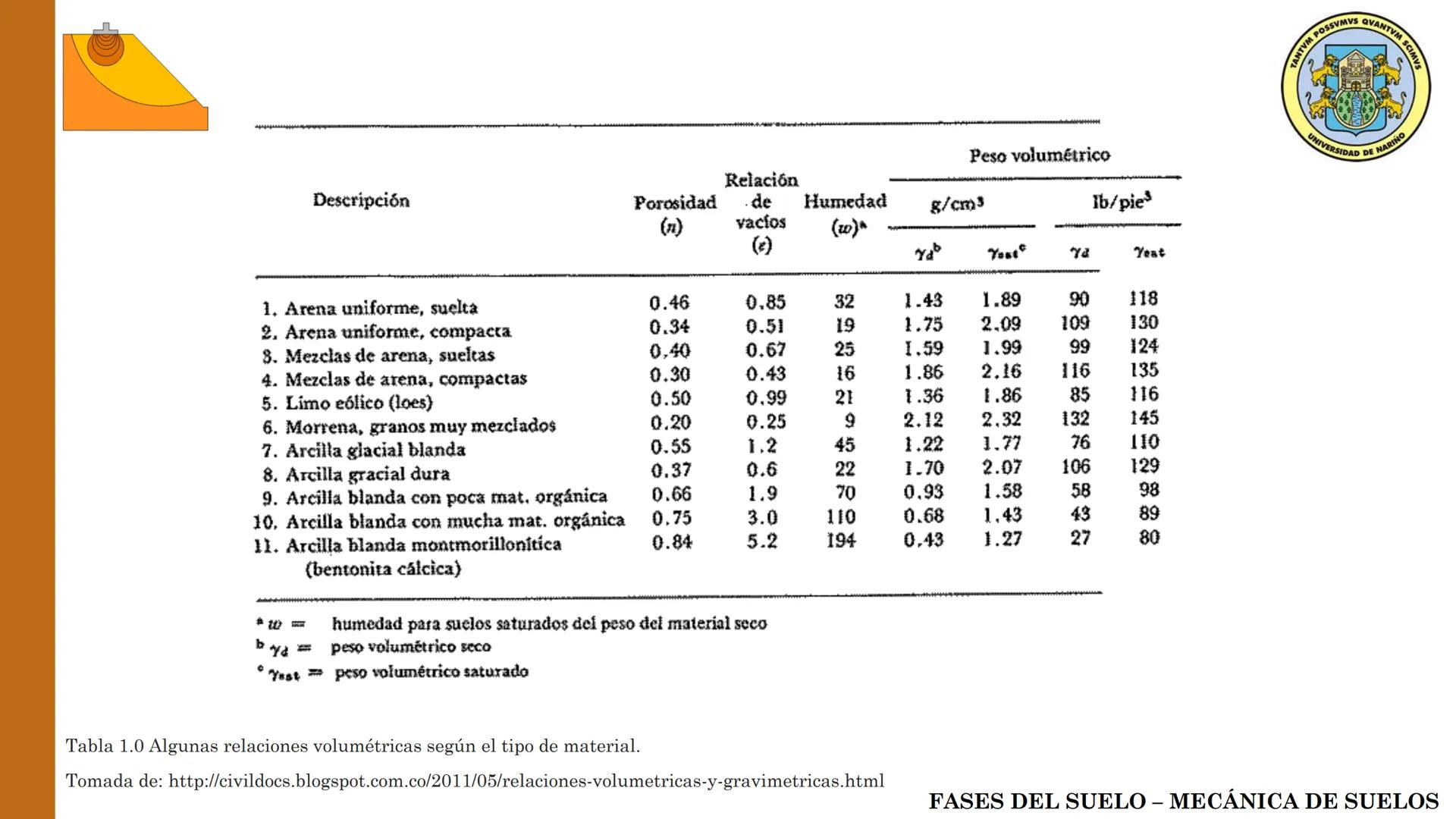

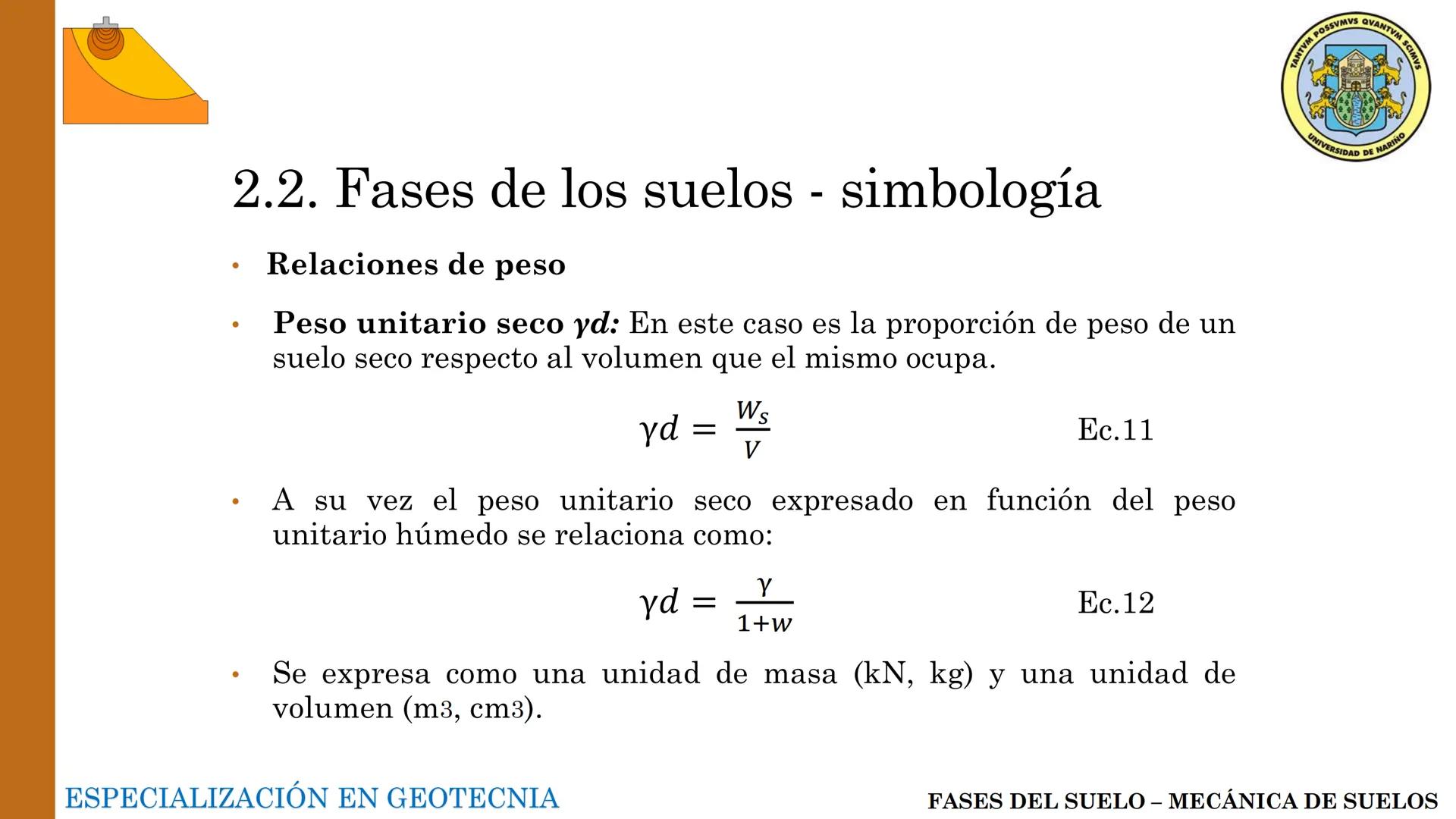

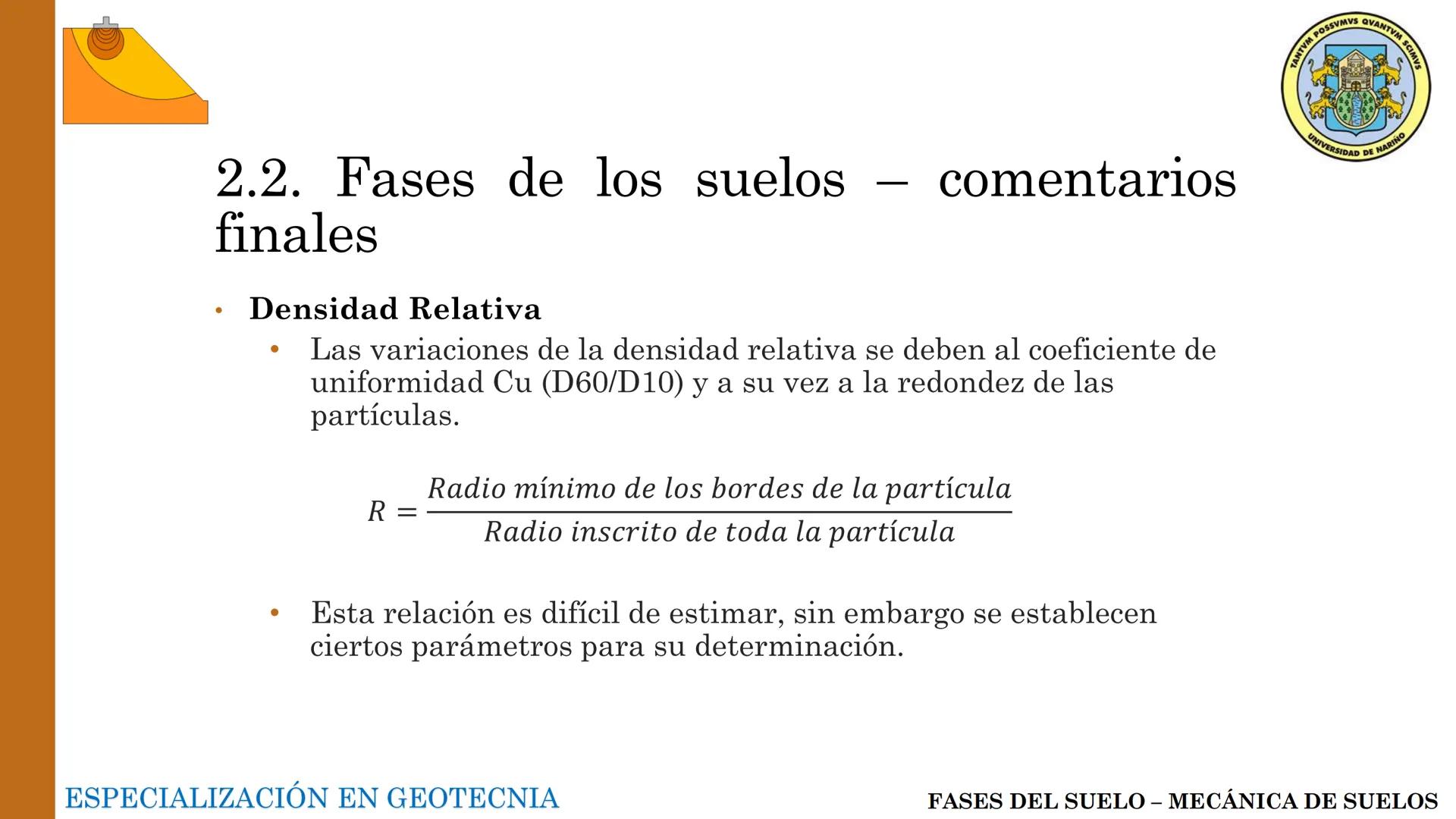

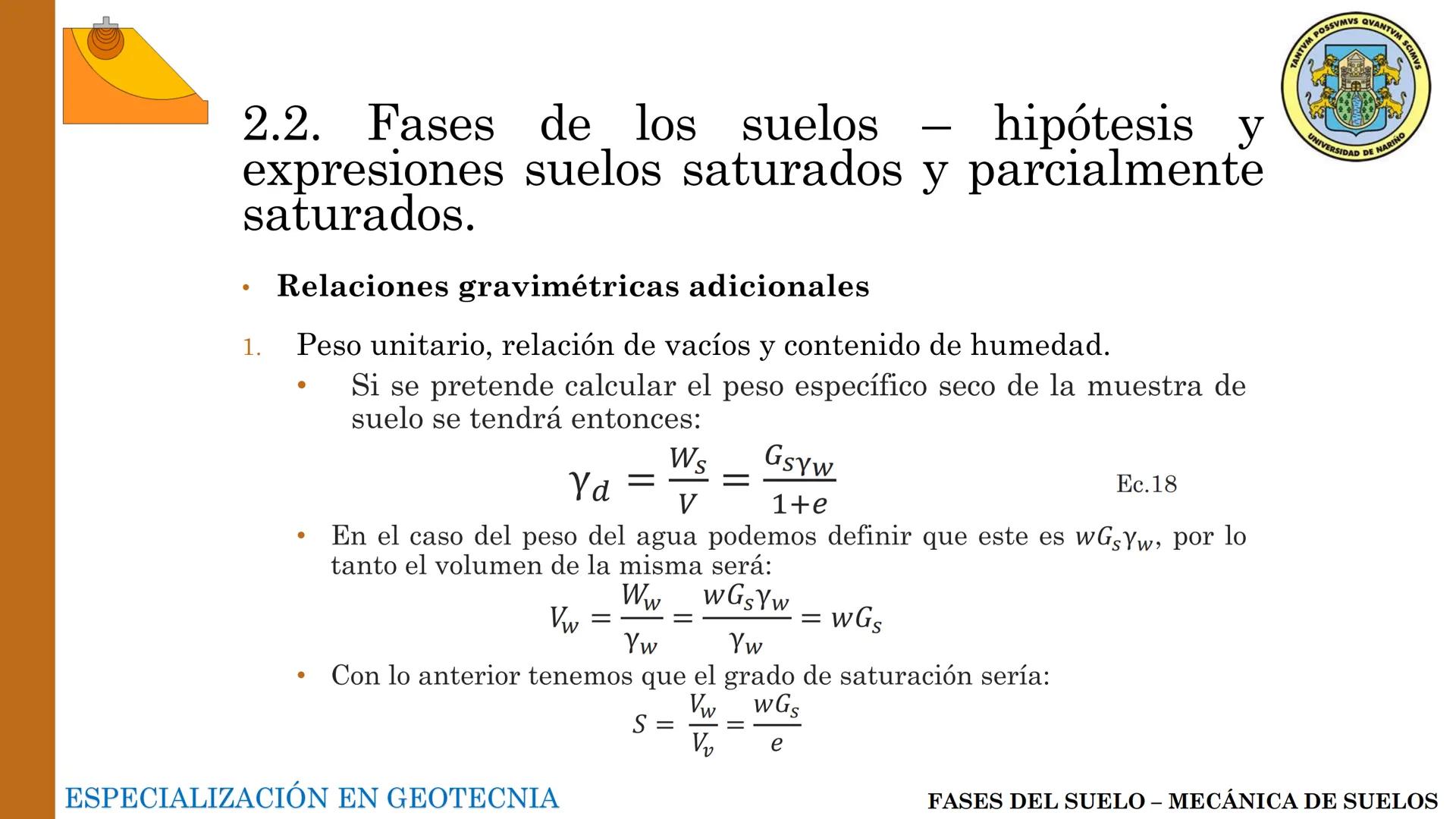

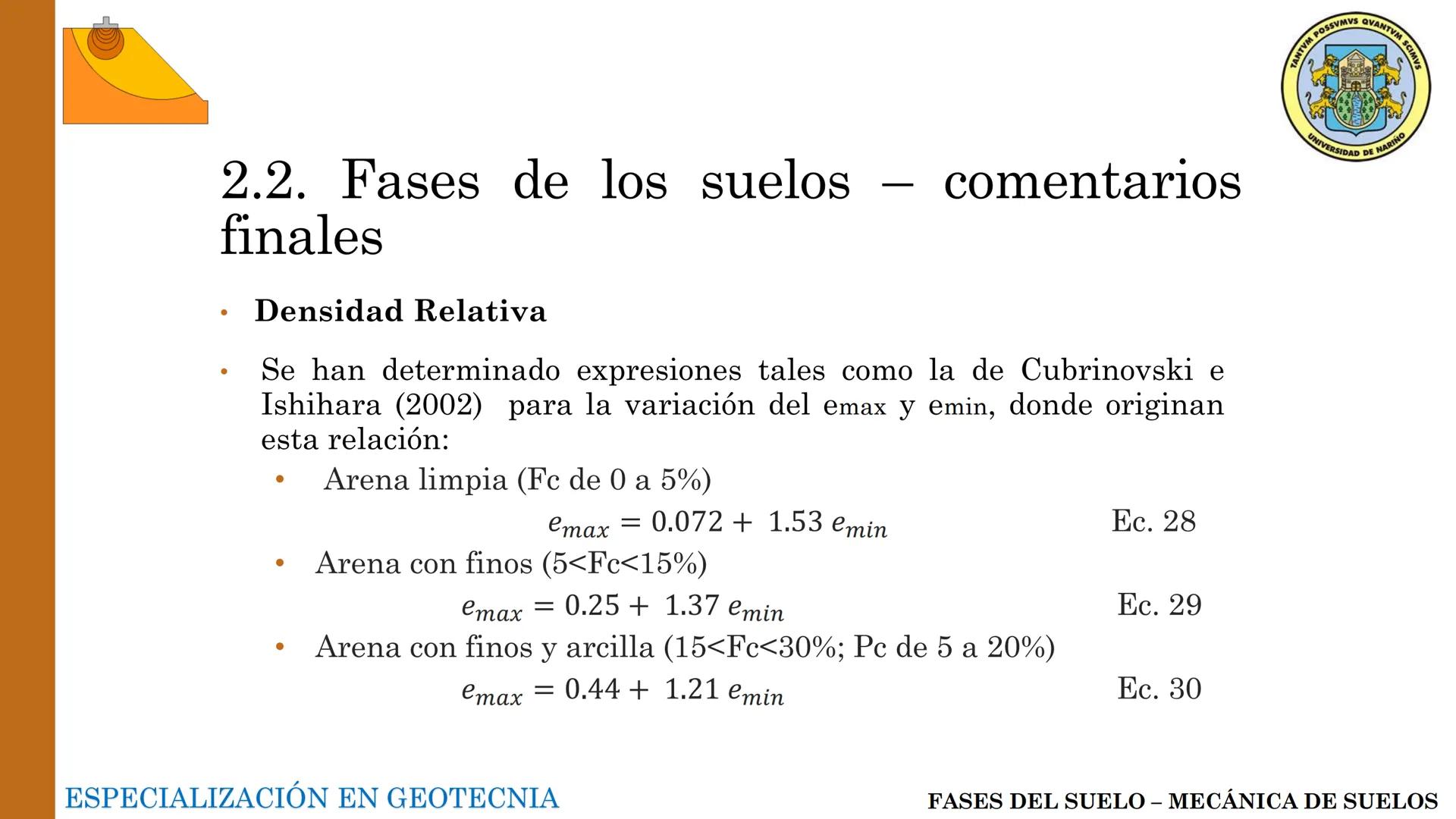

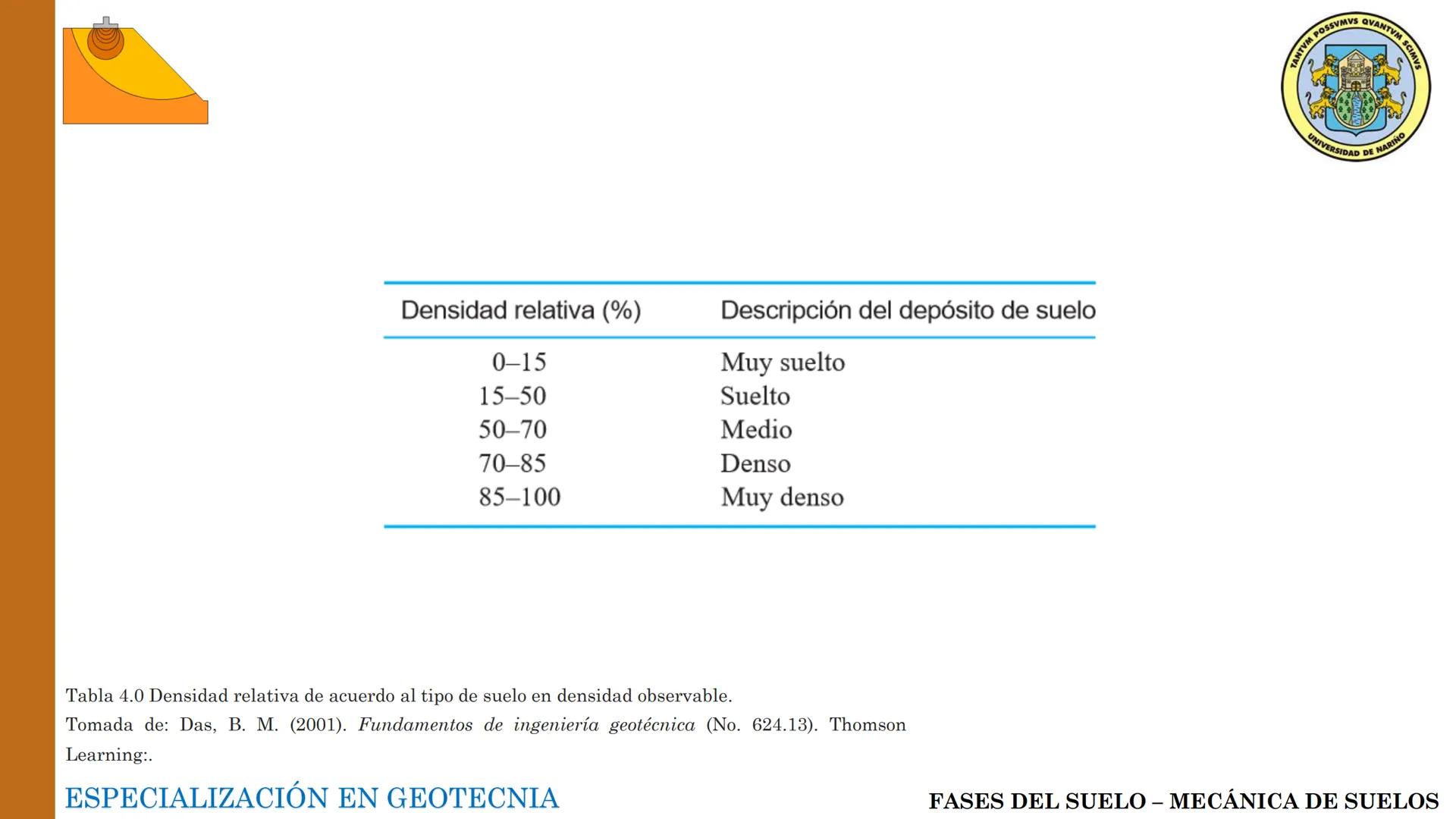

Peso Volumétrico y Relación de Vacíos según el Tipo de Suelo

El peso volumétrico y la relación de vacíos varían significativamente según el tipo de suelo:

Las arenas uniformes sueltas tienen relaciones de vacíos altas (e≈0.85) y pesos volumétricos secos bajos $γd≈1.43 g/cm³$, mientras que las arenas compactas presentan valores de e≈0.51 y γd≈1.75 g/cm³.

Los suelos finos como arcillas tienen mayor variabilidad:

• Arcillas glaciales duras: e≈0.6, γd≈1.70 g/cm³
• Arcillas blandas con materia orgánica: e≈3.0, γd≈0.68 g/cm³
• Arcillas montmorilloníticas (bentonita): e≈5.2, γd≈0.43 g/cm³

Estas diferencias son cruciales al momento de evaluar la estabilidad de una estructura o predecir asentamientos, pues suelos con mayor relación de vacíos tienden a ser más compresibles y presentar mayor deformación bajo carga.

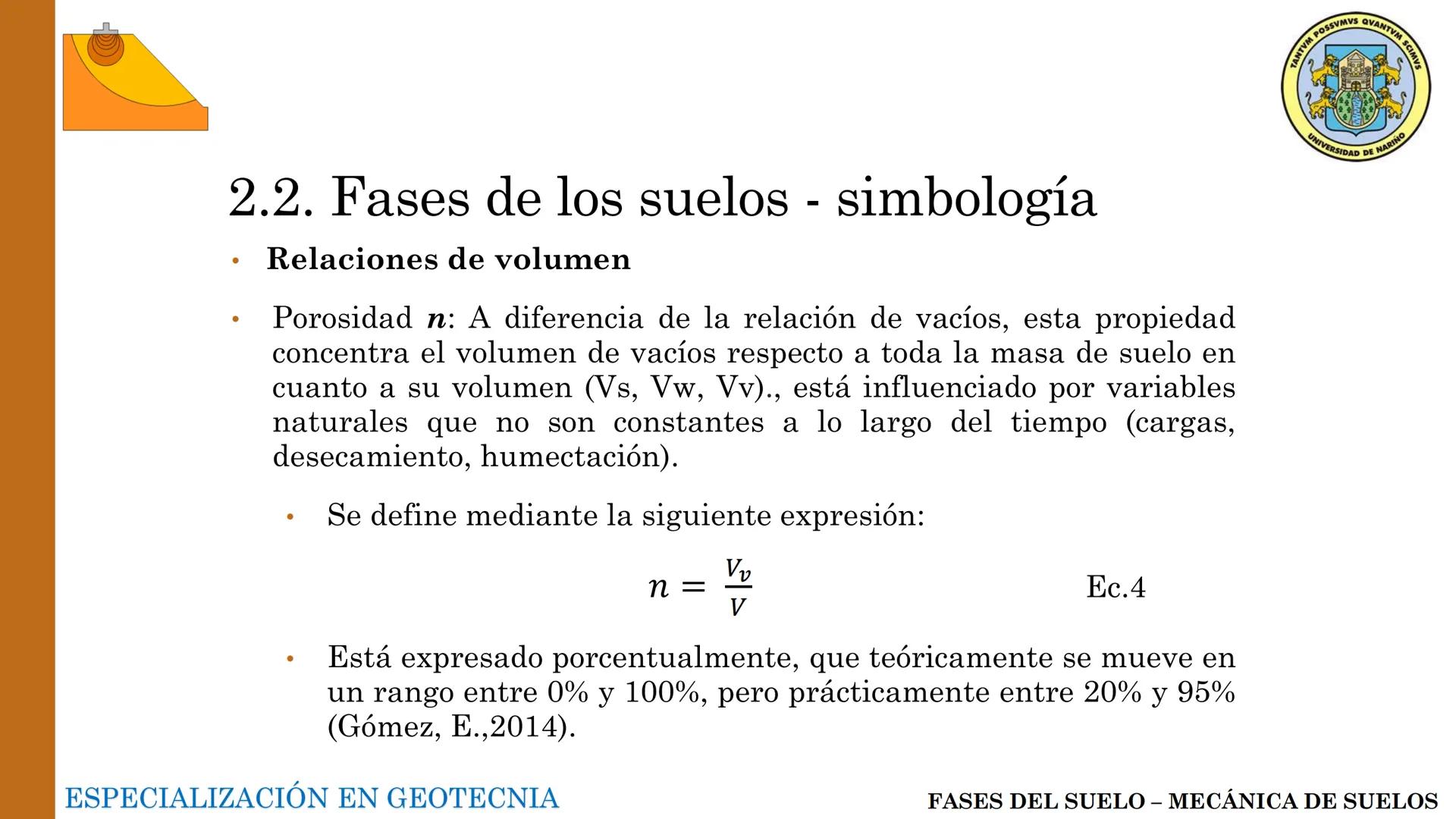

Porosidad del Suelo

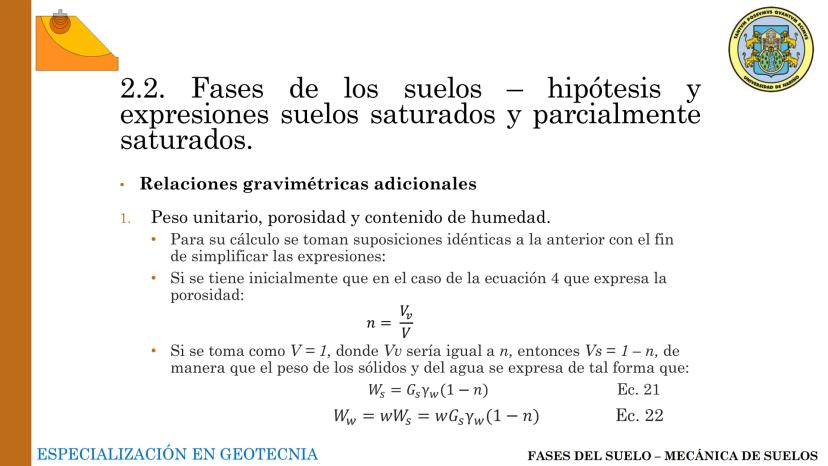

La porosidad (n) representa la proporción del volumen de vacíos respecto al volumen total de la muestra de suelo:

n = Vv/V × 100%

A diferencia de la relación de vacíos, la porosidad se ve afectada por factores naturales variables como:

• Cargas externas que comprimen el suelo
• Ciclos de secado y humedecimiento
• Variaciones de temperatura
• Actividad biológica

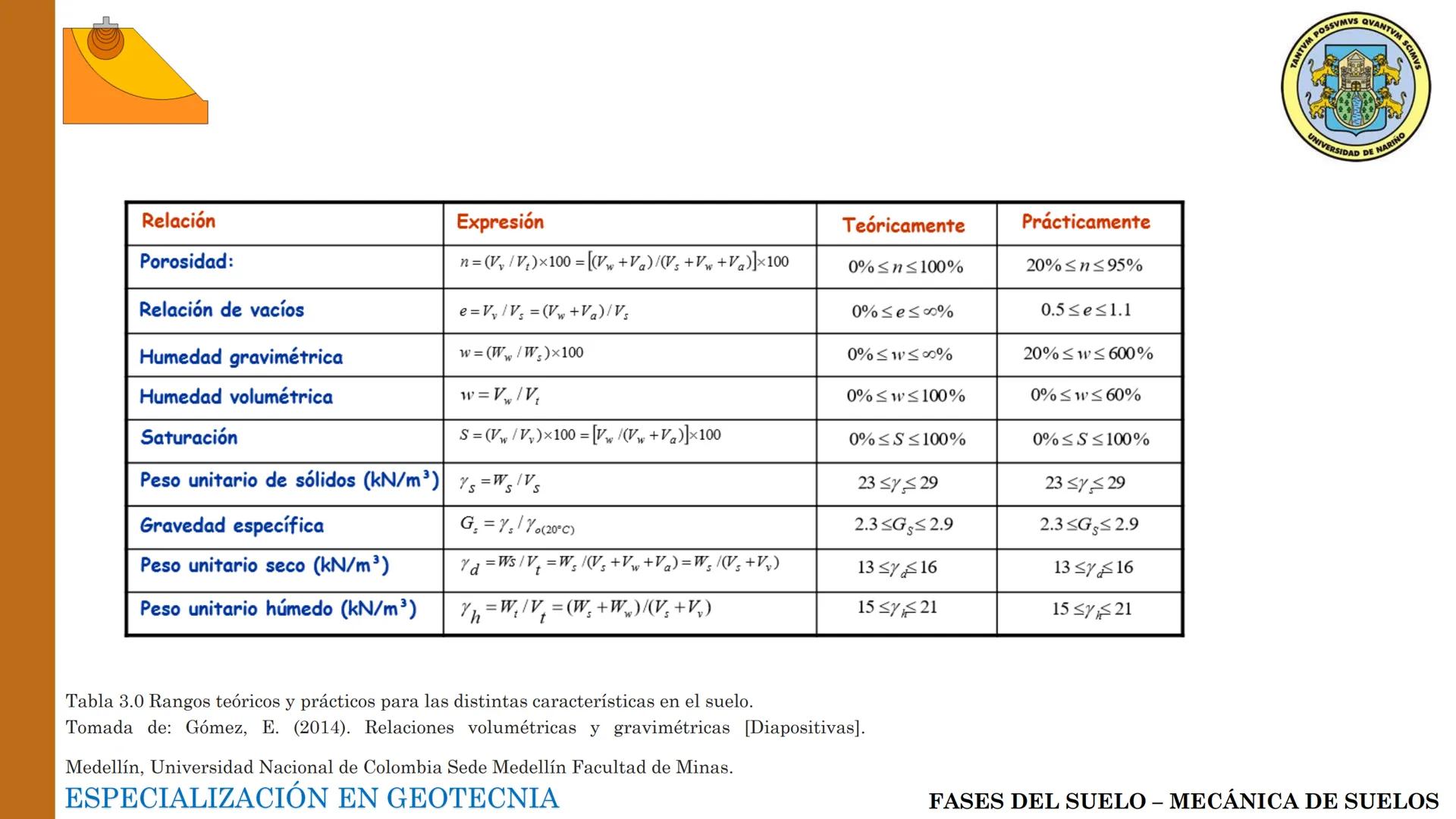

En la práctica, los valores de porosidad suelen estar entre 20% y 95%, dependiendo del tipo de suelo y su historia geológica.

Los suelos con alta porosidad generalmente son más permeables, permitiendo mayor flujo de agua, pero también suelen ser más compresibles y pueden presentar problemas de estabilidad.

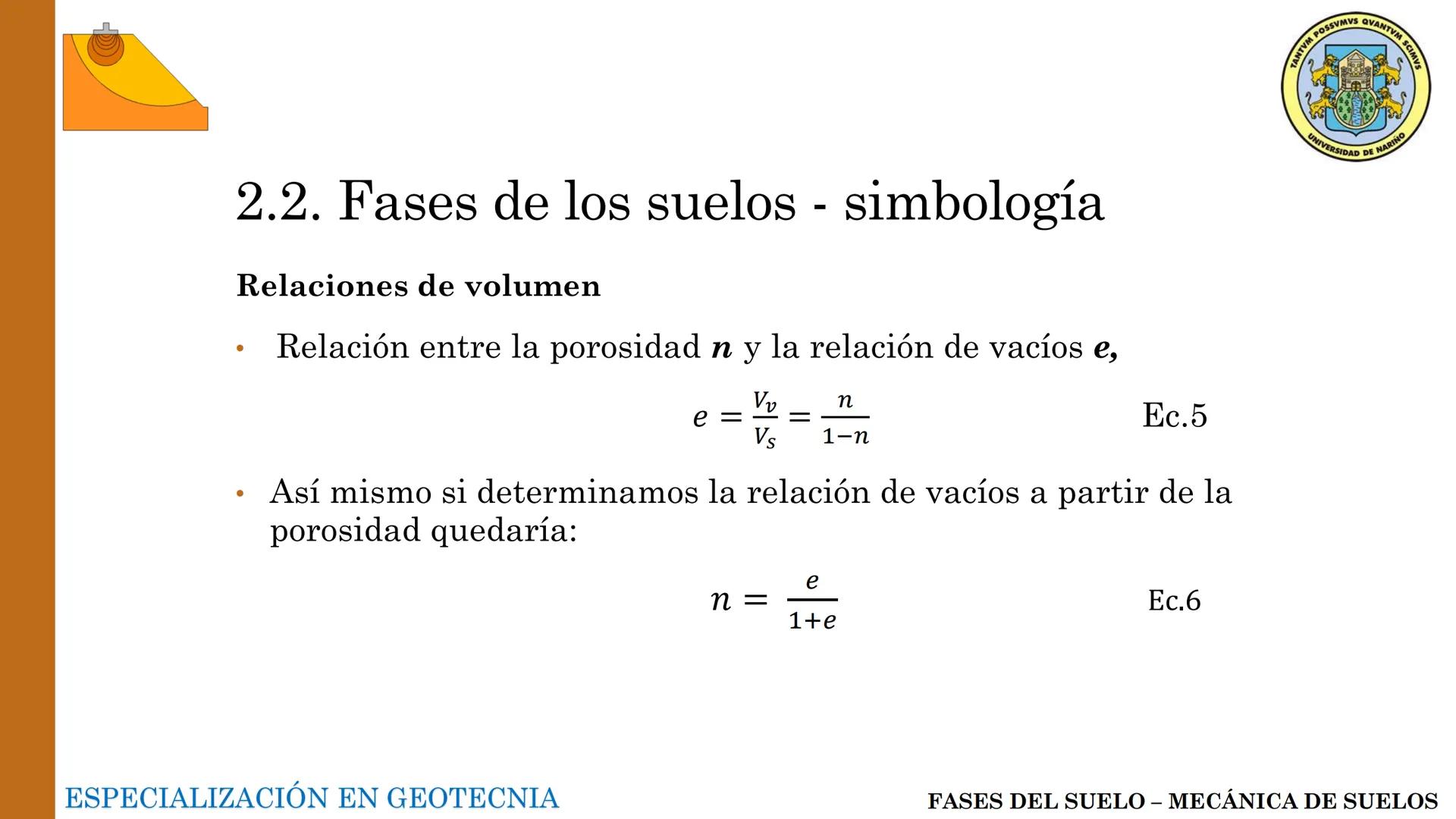

Relación entre Porosidad y Relación de Vacíos

Existe una relación matemática directa entre la porosidad (n) y la relación de vacíos (e) que te permite calcular una a partir de la otra:

e = n/$1-n$

n = e/$1+e$

Estas ecuaciones son extremadamente útiles en la práctica geotécnica, ya que en ocasiones es más fácil medir una de estas propiedades que la otra.

Por ejemplo, si determines en laboratorio que una arcilla tiene una relación de vacíos e=0.8, puedes calcular inmediatamente su porosidad: n = 0.8/(1+0.8) = 0.44 o 44%

Esta conversión te permitirá utilizar diferentes fórmulas de diseño según requieras trabajar con porosidad o relación de vacíos.
