Introducción a Vectores y sus Aplicaciones

Maria jose Rodriguez@mariajose_0ht4v

Añadir a fuentes de Google

¿Sabías que para describir completamente el movimiento de cualquier objeto...

1 / 12

of 12

$# Vectores y Sistemas De referencia Coordenadas rectangulares (cartesianar) 10- Y 5- 3 $r^2 = x^2 + y^2$ (12,5) $r = \sqrt{x^2 + y^2}$$

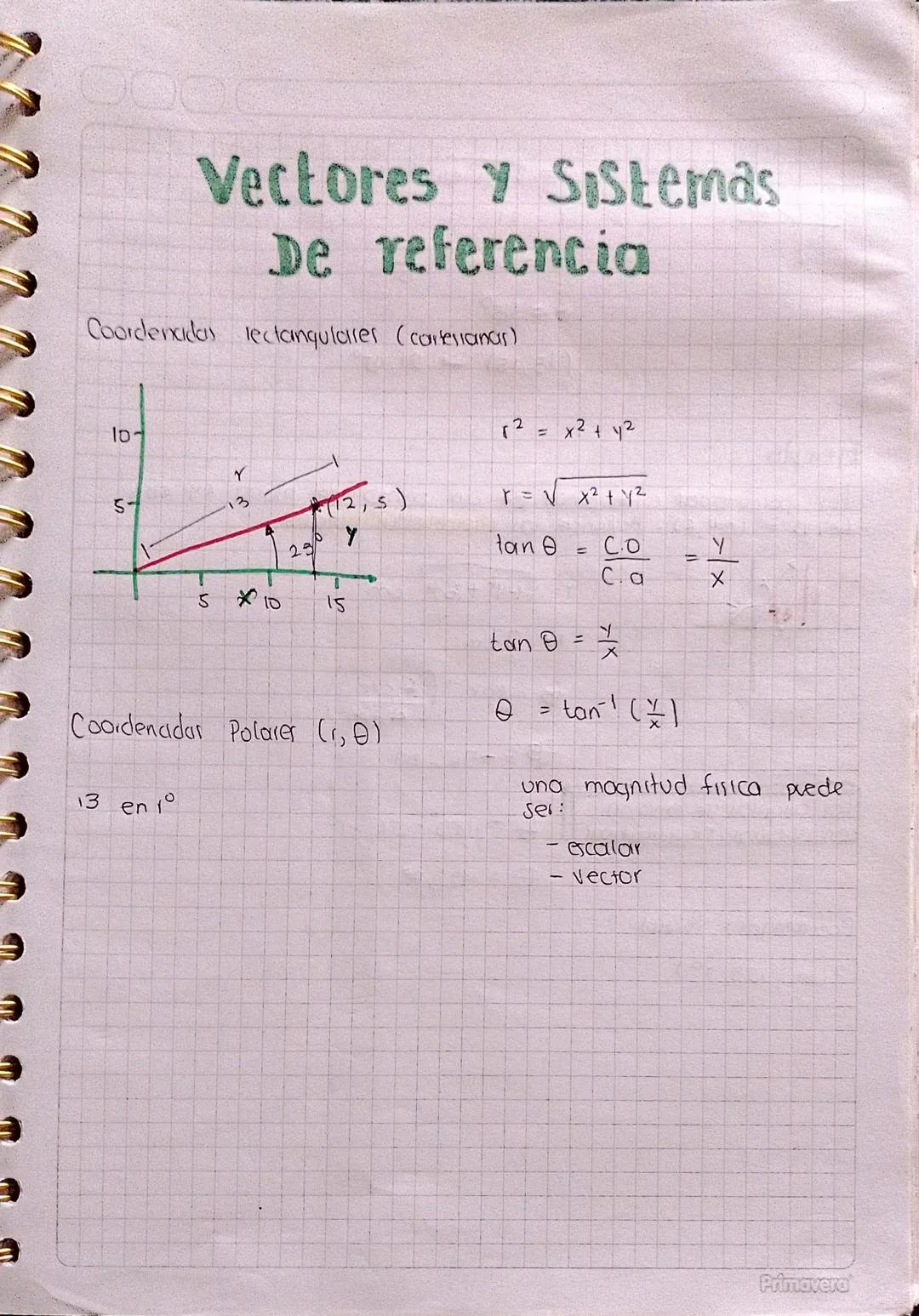

Sistemas de coordenadas y tipos de magnitudes

Imaginate que necesitás explicar la ubicación exacta de algo en el espacio. Tenés dos sistemas principales para hacerlo: coordenadas rectangulares (como un mapa de calles) y coordenadas polares (como un radar).

En el sistema rectangular usás coordenadas cartesianas (x, y), donde x es horizontal e y es vertical. Es como dar direcciones diciendo "3 cuadras al este, 2 cuadras al norte".

Las coordenadas polares (r, θ) funcionan diferente. Usás una distancia r desde el origen y un ángulo θ. Es como decir "camina 5 metros en dirección 30°". Para convertir entre sistemas usás: r = √ $x² + y²$ y θ = tan⁻¹ $y/x$ .

Dato clave: Una magnitud física puede ser escalar (solo número) o vectorial $número + dirección$ .

of 12

$# Vectores y Sistemas De referencia Coordenadas rectangulares (cartesianar) 10- Y 5- 3 $r^2 = x^2 + y^2$ (12,5) $r = \sqrt{x^2 + y^2}$$

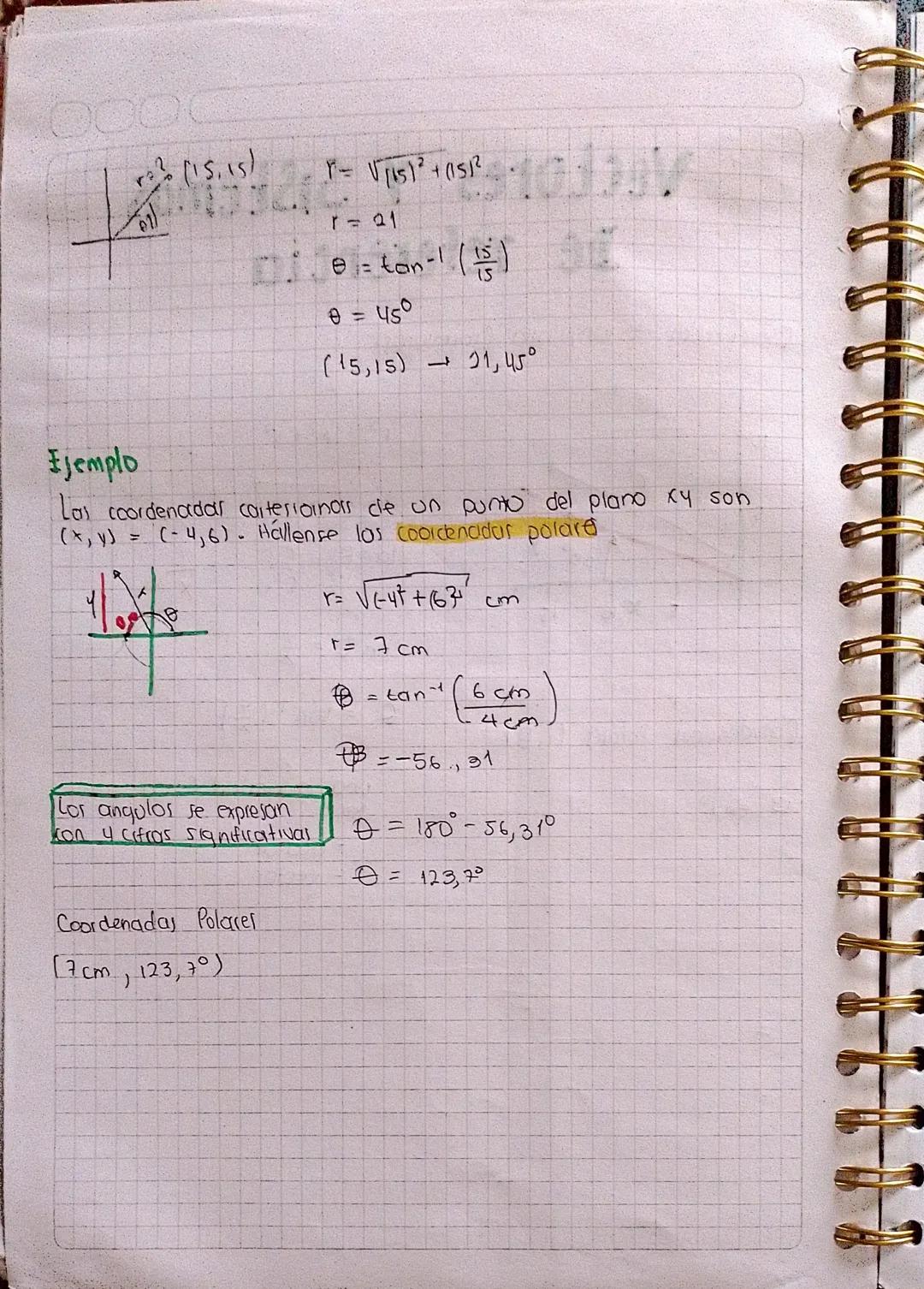

Conversión de coordenadas cartesianas a polares

Convertir coordenadas es más fácil de lo que pensás. Tomá el ejemplo del punto (15,15): primero calculás r = √(15² + 15²) = 21, después θ = tan⁻¹(15/15) = 45°.

Para puntos en diferentes cuadrantes, como (-4,6), seguís el mismo proceso pero prestás atención al signo. Obtenés r = √(16 + 36) = 7 cm, pero el ángulo necesita ajuste porque está en el segundo cuadrante.

El truco está en recordar que θ = 180° - 56.3° = 123.7° cuando el punto está en el cuadrante superior izquierdo. Los ángulos siempre se expresan con 4 cifras significativas para mayor precisión.

Tip importante: Siempre verificá en qué cuadrante está tu punto para ajustar correctamente el ángulo.

of 12

$# Vectores y Sistemas De referencia Coordenadas rectangulares (cartesianar) 10- Y 5- 3 $r^2 = x^2 + y^2$ (12,5) $r = \sqrt{x^2 + y^2}$$

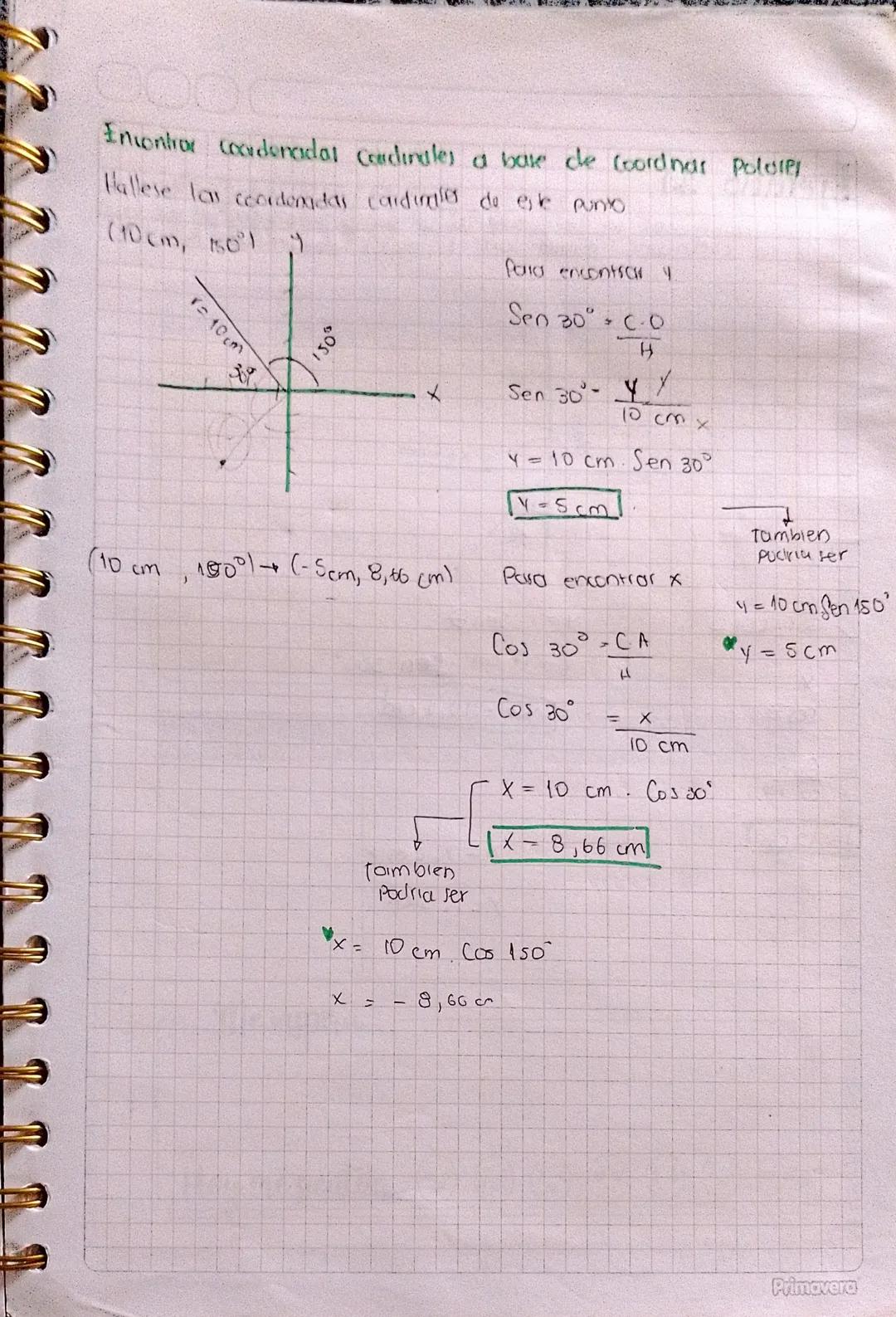

Conversión de coordenadas polares a cartesianas

Para ir de polares a cartesianas usás las funciones trigonométricas básicas. Con el punto (10 cm, 150°), aplicás x = r·cos θ e y = r·sen θ.

Como 150° está en el segundo cuadrante, x será negativo: x = 10·cos(150°) = -8.66 cm. Para y usás: y = 10·sen(150°) = 5 cm.

El resultado final es $-8.66 cm, 5 cm$ . Fijate que también podés trabajar con el ángulo de referencia de 30° y ajustar los signos según el cuadrante.

Recordatorio: cos da la componente horizontal (x) y sen da la componente vertical (y).

of 12

$# Vectores y Sistemas De referencia Coordenadas rectangulares (cartesianar) 10- Y 5- 3 $r^2 = x^2 + y^2$ (12,5) $r = \sqrt{x^2 + y^2}$$

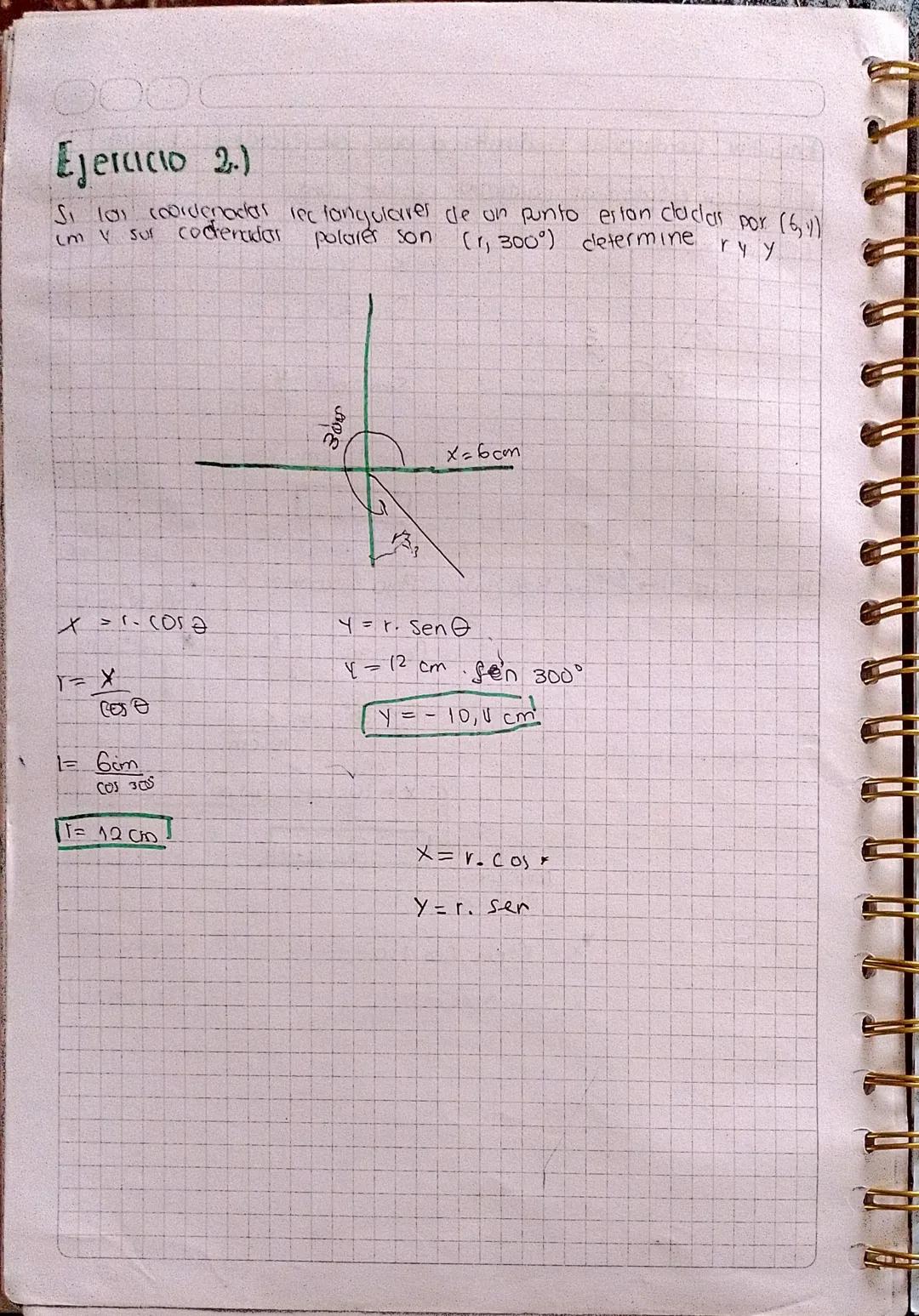

Resolución de problemas mixtos

Cuando tenés información parcial, podés encontrar los valores faltantes usando las relaciones trigonométricas. Si sabés que x = 6 cm y θ = 300°, podés hallar r e y.

Para r usás: r = x/cos θ = 6/cos(30°) = 12 cm. Después calculás y = r·sen θ = 12·sen(300°) = -10.4 cm.

Este tipo de problemas son súper comunes en física cuando analizás movimientos o fuerzas. La clave es identificar qué datos tenés y qué relación trigonométrica necesitás.

Estrategia: Siempre dibujá el vector para visualizar mejor el problema.

of 12

$# Vectores y Sistemas De referencia Coordenadas rectangulares (cartesianar) 10- Y 5- 3 $r^2 = x^2 + y^2$ (12,5) $r = \sqrt{x^2 + y^2}$$

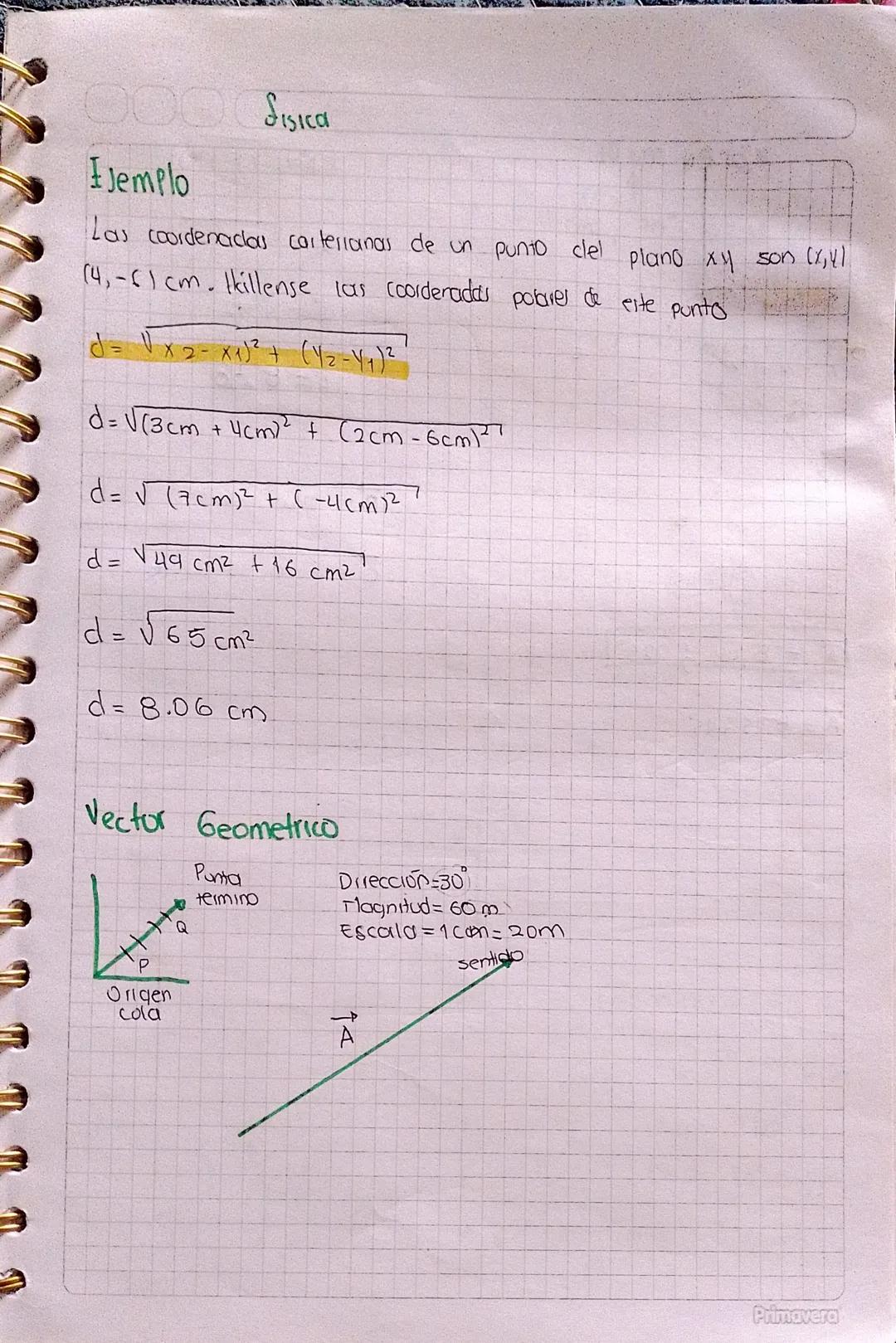

Vectores geométricos y distancia entre puntos

Los vectores geométricos tienen tres características esenciales: magnitud, dirección y sentido. Es como una flecha que te dice "qué tan lejos", "hacia dónde" y "en qué sentido".

Para calcular la distancia entre dos puntos usás la fórmula: d = √ $(x₂-x₁)² + (y₂-y₁)²$ . Por ejemplo, entre (3,2) y (-4,6) la distancia es √[(7)² + (-4)²] = 8.06 cm.

Un vector se representa gráficamente como una flecha con origen (cola) y término (punta). La escala te ayuda a convertir medidas del dibujo a la realidad, como 1 cm = 20 m.

Visualización: Siempre dibujá tus vectores para entender mejor el problema.

of 12

$# Vectores y Sistemas De referencia Coordenadas rectangulares (cartesianar) 10- Y 5- 3 $r^2 = x^2 + y^2$ (12,5) $r = \sqrt{x^2 + y^2}$$

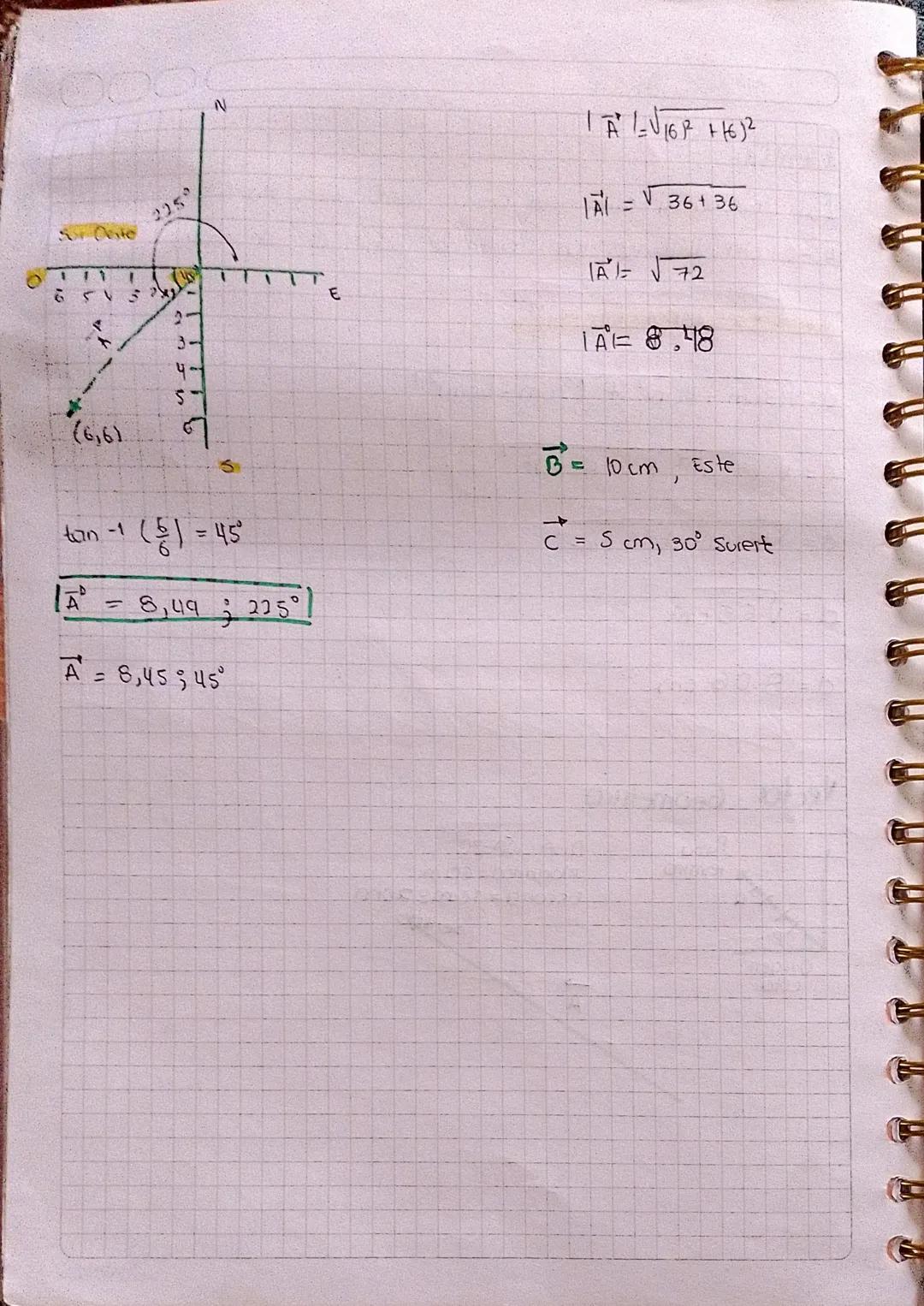

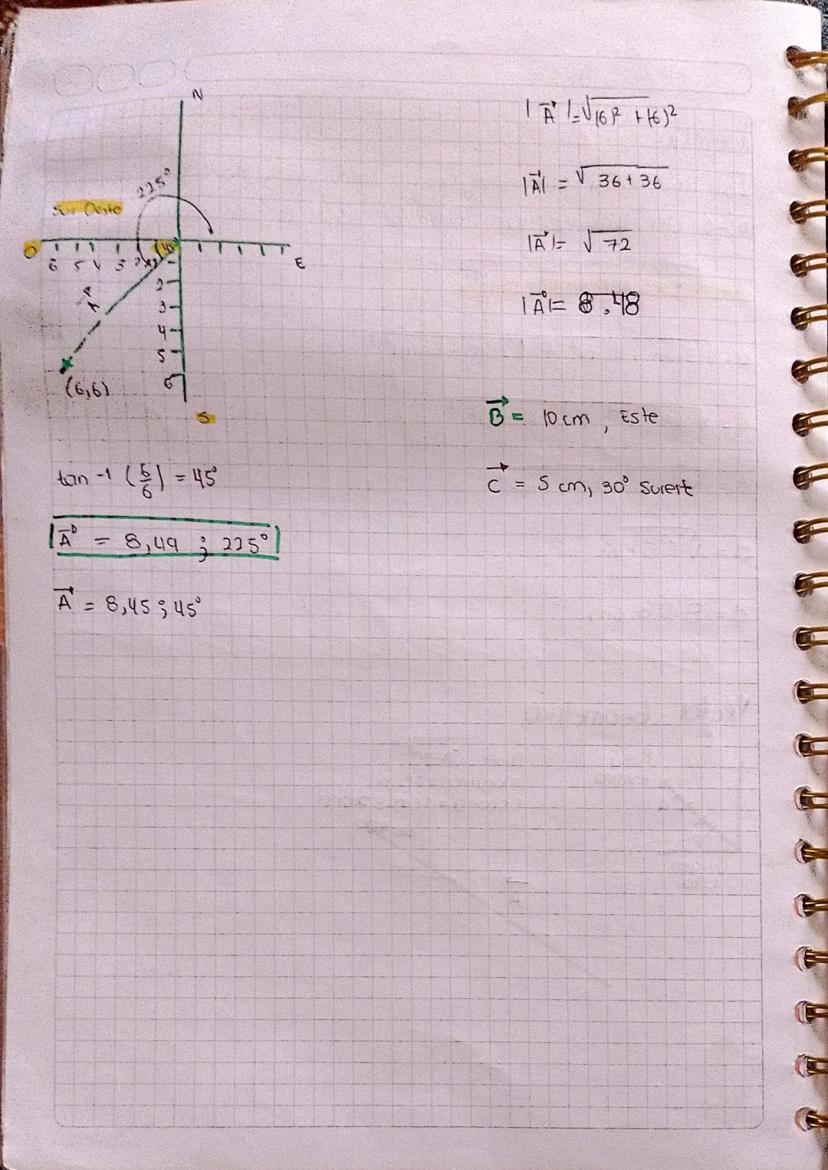

Notación y representación de vectores

Los vectores se pueden escribir de varias formas según el contexto. Podés usar notación polar como Ā = 8.49, 225° o especificar la dirección con puntos cardinales.

Para el vector (6,6), su magnitud es |Ā| = √(36 + 36) = 8.48 y su dirección es 45° (o 225° dependiendo del sentido). Es el mismo vector expresado de diferentes maneras.

La notación con puntos cardinales es súper práctica: "10 cm al Este", "5 cm, 30° Sureste". Esta forma es más intuitiva para problemas de navegación o movimiento.

Flexibilidad: Un mismo vector se puede expresar de múltiples formas equivalentes.

of 12

$# Vectores y Sistemas De referencia Coordenadas rectangulares (cartesianar) 10- Y 5- 3 $r^2 = x^2 + y^2$ (12,5) $r = \sqrt{x^2 + y^2}$$

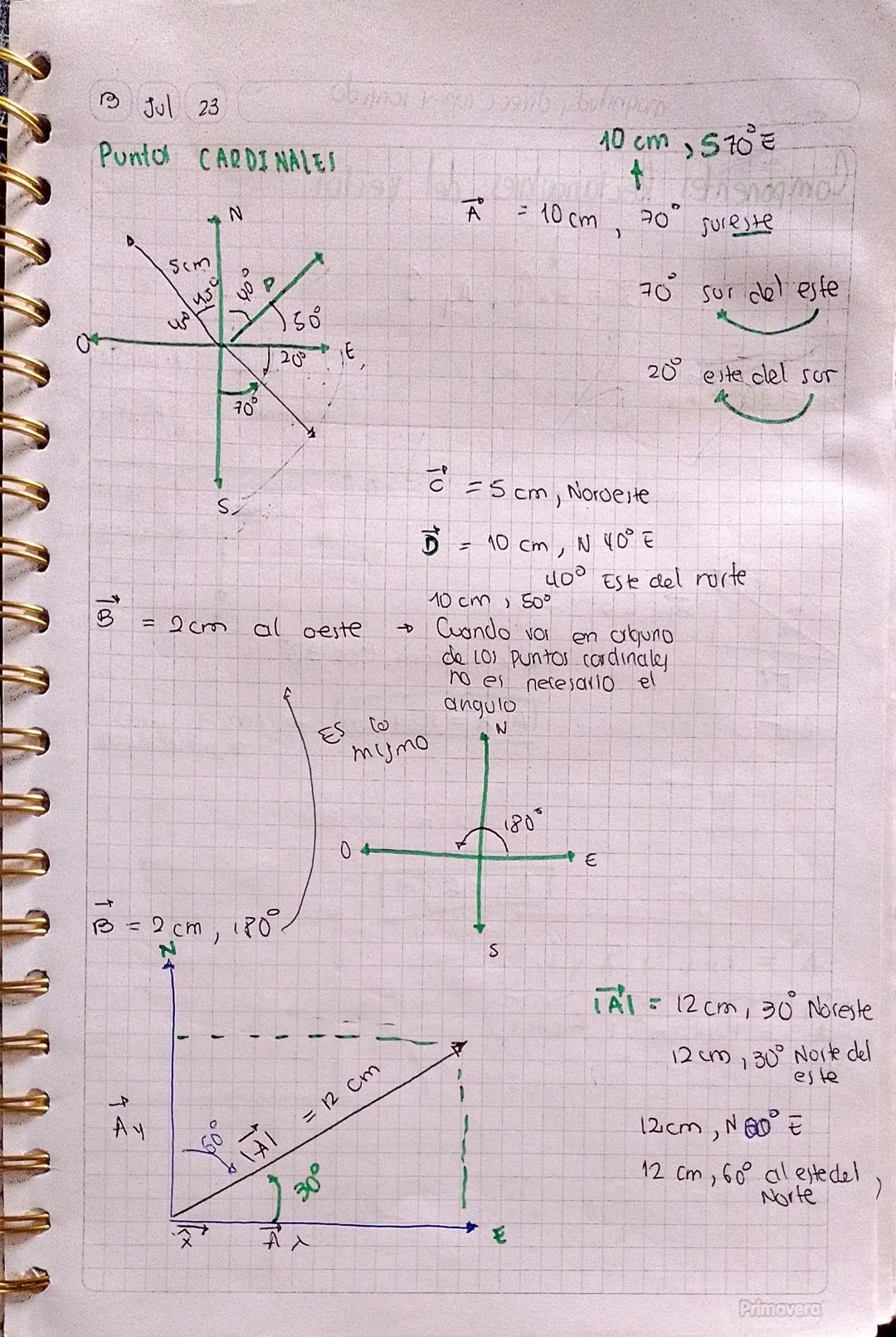

Puntos cardinales y notación alternativa

Los puntos cardinales (Norte, Sur, Este, Oeste) simplifican la descripción de direcciones. "N 40° E" significa "40° al Este del Norte", que es lo mismo que 50° en notación estándar.

Podés expresar la misma dirección de varias formas: "30° Noreste", "30° Norte del Este", "N 60° E". Todas son equivalentes, solo cambia la perspectiva de referencia.

Cuando un vector apunta exactamente a un punto cardinal (Norte, Sur, Este, Oeste), no necesitás especificar ángulo. Simplemente decís "2 cm al Oeste" = "2 cm, 180°".

Practicidad: Los puntos cardinales hacen más fácil visualizar direcciones en problemas reales.

of 12

$# Vectores y Sistemas De referencia Coordenadas rectangulares (cartesianar) 10- Y 5- 3 $r^2 = x^2 + y^2$ (12,5) $r = \sqrt{x^2 + y^2}$$

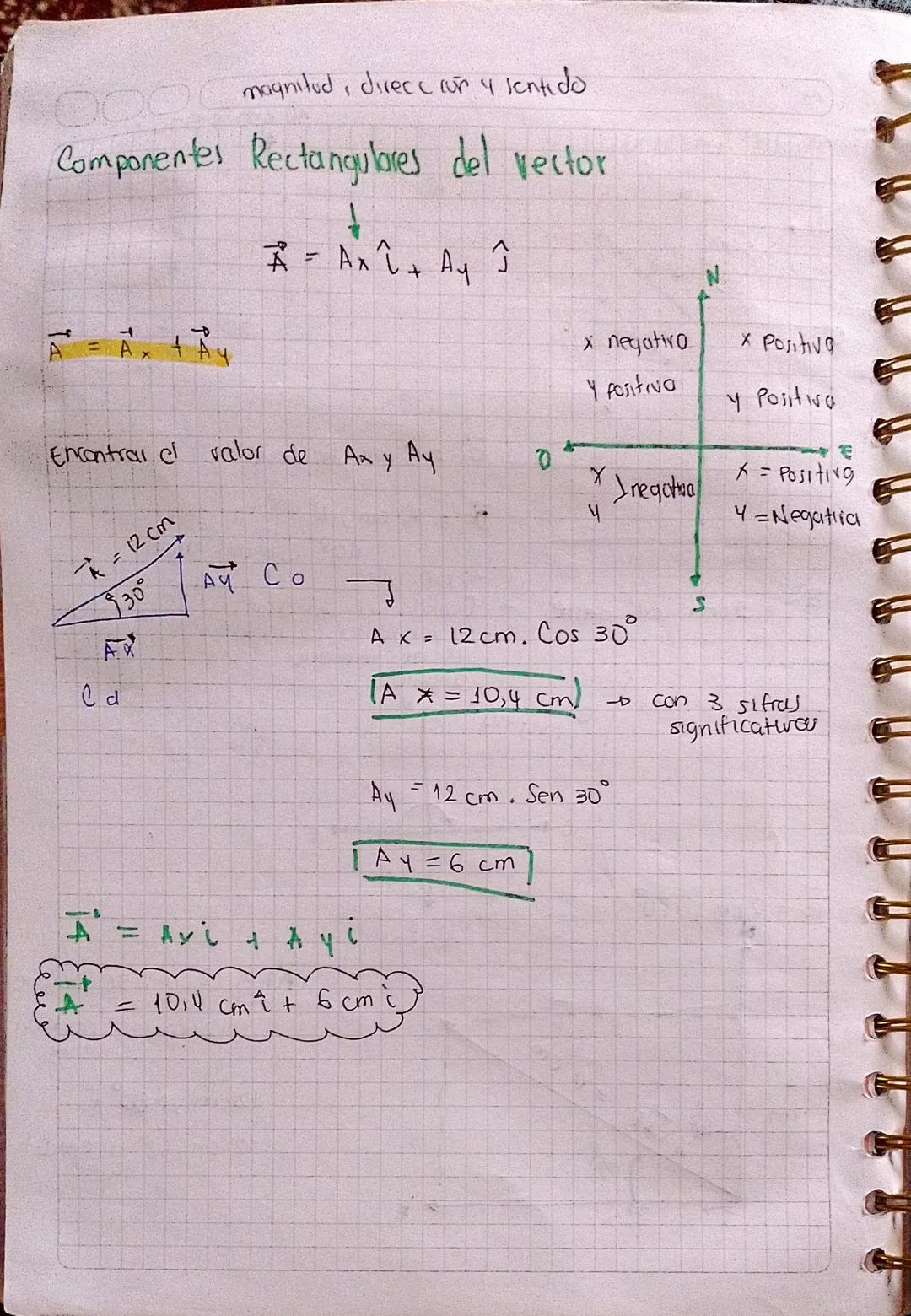

Componentes rectangulares de vectores

Todo vector se puede descomponer en sus componentes rectangulares usando Ā = Aₓî + Aᵧĵ. Los símbolos î y ĵ son vectores unitarios en las direcciones x e y.

Para un vector de 12 cm a 30°: Aₓ = 12·cos(30°) = 10.4 cm y Aᵧ = 12·sen(30°) = 6 cm. Entonces Ā = 10.4î + 6ĵ.

El signo de las componentes depende del cuadrante: primer cuadrante $+x, +y$ , segundo $-x, +y$ , tercero $-x, -y$ , cuarto $+x, -y$ . Esto es crucial para resolver problemas correctamente.

Herramienta clave: Las componentes rectangulares simplifican enormemente los cálculos con vectores.

of 12

$# Vectores y Sistemas De referencia Coordenadas rectangulares (cartesianar) 10- Y 5- 3 $r^2 = x^2 + y^2$ (12,5) $r = \sqrt{x^2 + y^2}$$

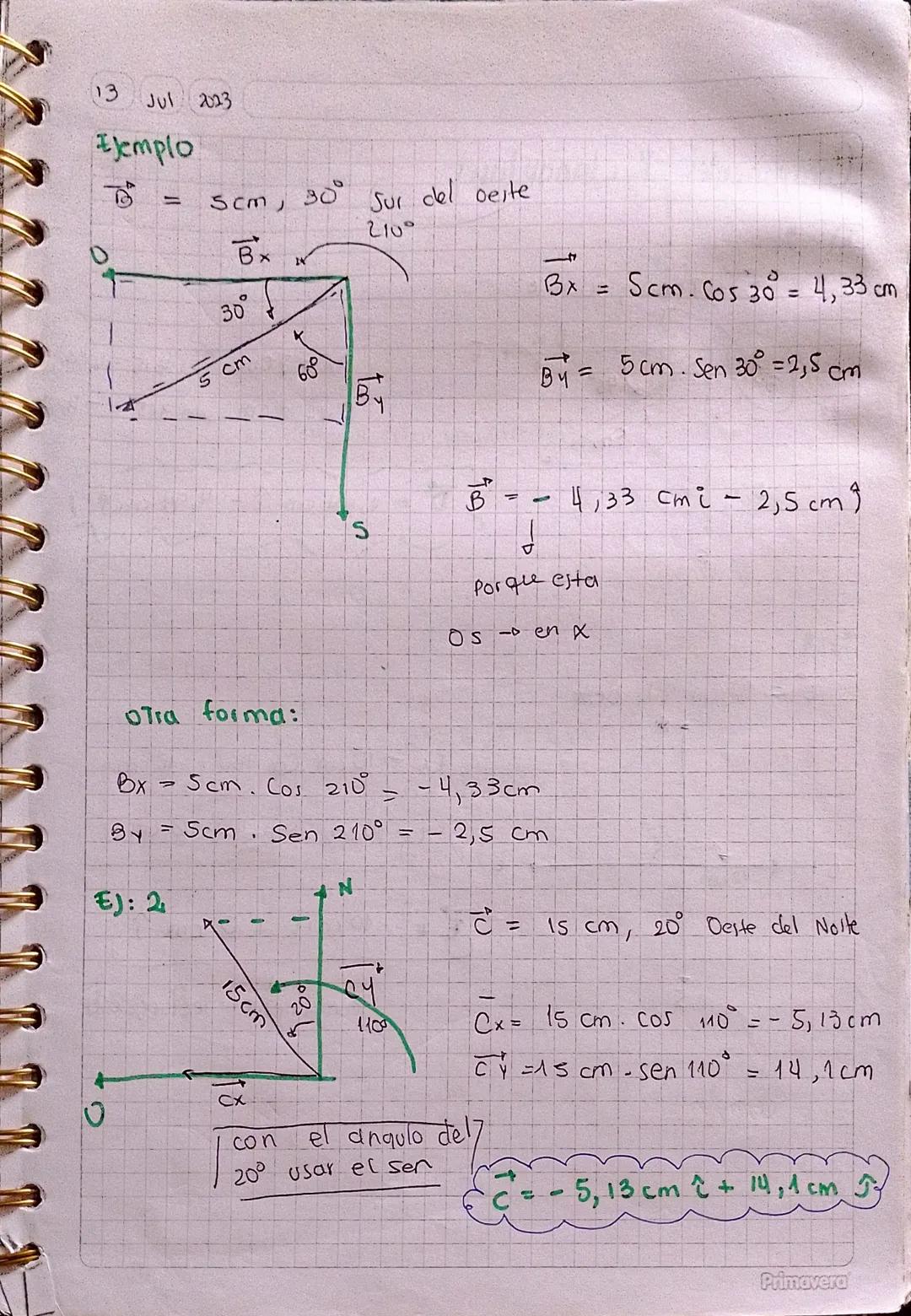

Ejemplos de descomposición vectorial

Cuando tenés "5 cm, 30° Sur del Oeste", primero identificás que está en el tercer cuadrante (210°). Las componentes son: Bₓ = -4.33 cm y Bᵧ = -2.5 cm (ambas negativas).

Para "15 cm, 20° Oeste del Norte" (110°): Cₓ = -5.13 cm y Cᵧ = 14.1 cm. Fijate como la componente x es negativa (hacia el oeste) pero y es positiva (hacia el norte).

Podés usar directamente el ángulo medido desde el eje x positivo, o trabajar con el ángulo de referencia y ajustar los signos. Ambos métodos te dan el mismo resultado.

Estrategia: Siempre verificá que los signos de tus componentes coincidan con el cuadrante del vector.

of 12

$# Vectores y Sistemas De referencia Coordenadas rectangulares (cartesianar) 10- Y 5- 3 $r^2 = x^2 + y^2$ (12,5) $r = \sqrt{x^2 + y^2}$$

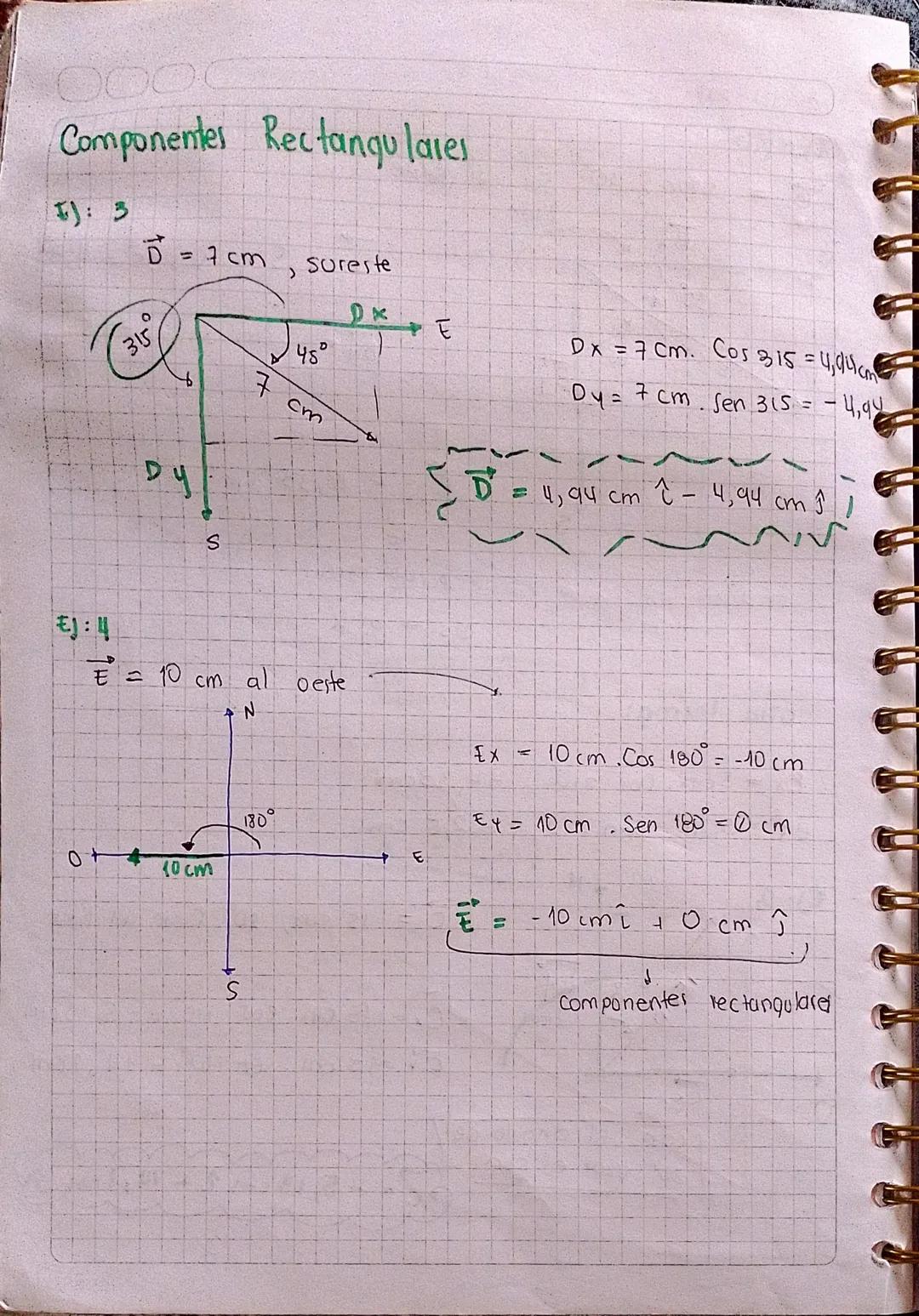

Casos especiales de componentes rectangulares

Los vectores en direcciones diagonales como "Sureste" forman 45° con los ejes. Para 7 cm sureste: Dₓ = 4.94 cm y Dᵧ = -4.94 cm (mismo valor absoluto, pero y es negativo).

Los vectores cardinales puros son los más simples. "10 cm al Oeste" tiene Eₓ = -10 cm y Eᵧ = 0 cm. No hay componente vertical porque va directamente hacia el oeste.

Estos casos especiales aparecen frecuentemente en problemas de física, especialmente en cinemática y dinámica. Reconocerlos te ahorra tiempo en los exámenes.

Atajo: Los vectores cardinales puros tienen una componente igual a cero.
