Magnitudes Físicas: Escalares y Vectoriales

¿Alguna vez te has preguntado por qué algunas medidas en física necesitan una dirección? La física clasifica las magnitudes en dos tipos principales: escalares y vectoriales.

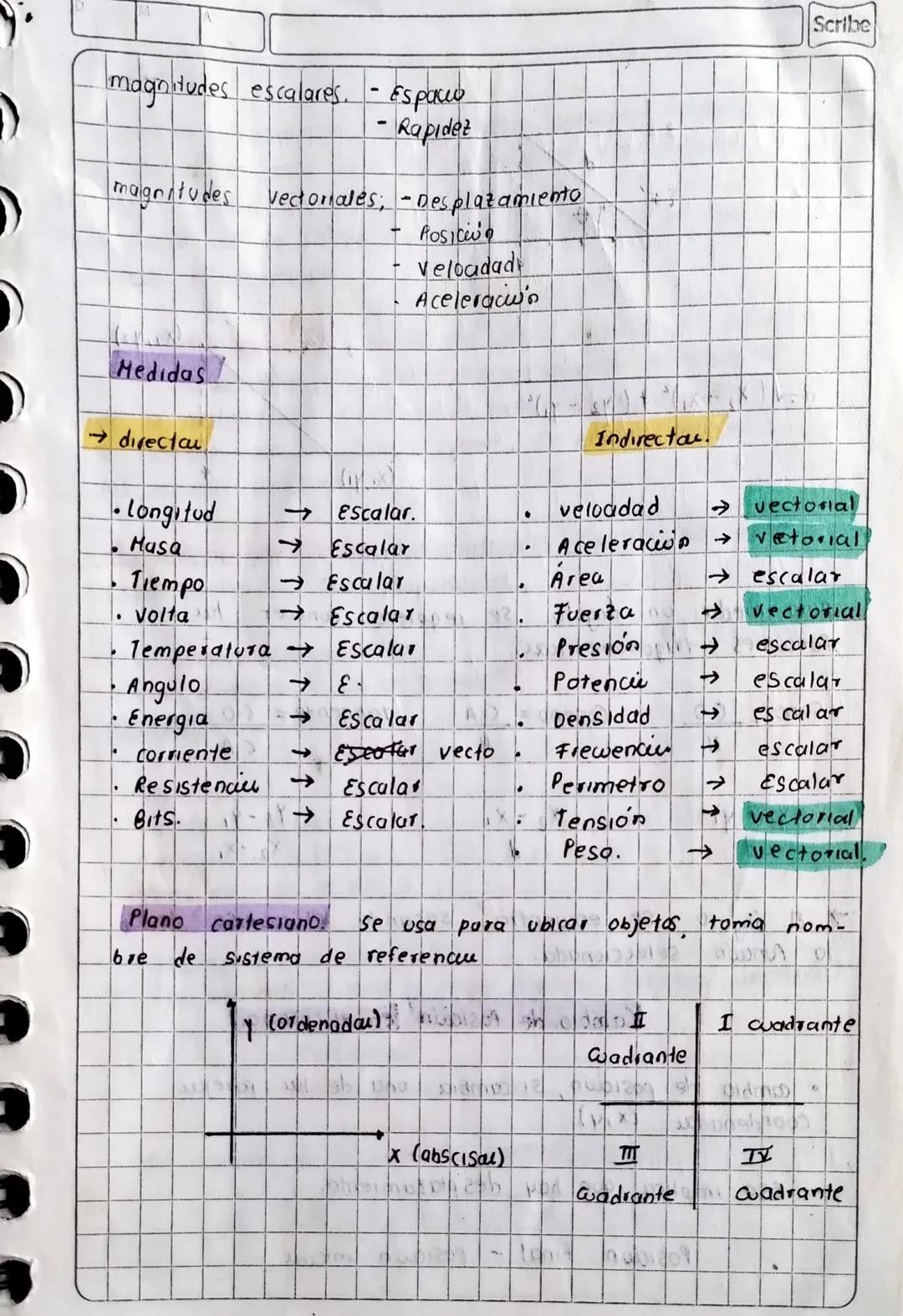

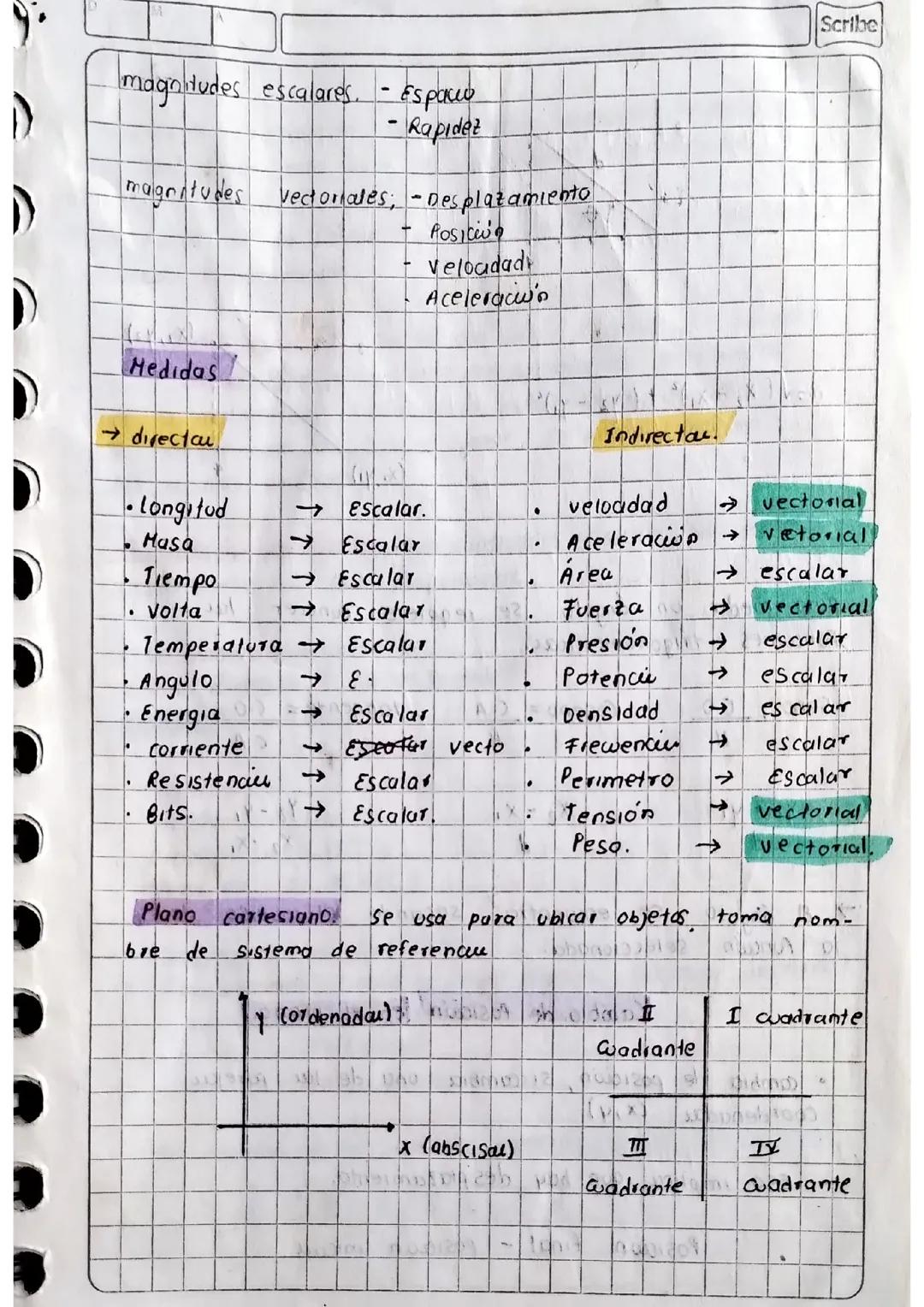

Las magnitudes escalares son aquellas que quedan completamente definidas con un número y su unidad. Ejemplos incluyen longitud, masa, tiempo, temperatura, energía y área. Para trabajar con ellas solo necesitas operaciones aritméticas básicas.

Las magnitudes vectoriales requieren además dirección y sentido. Entre ellas están el desplazamiento, la posición, la velocidad, la aceleración, la fuerza y el peso. Estas magnitudes se representan mediante flechas y tienen su propia álgebra vectorial.

💡 Dato clave: Para operar magnitudes escalares, debes asegurarte de que estén expresadas en las mismas unidades. Por ejemplo, no puedes sumar directamente metros con kilómetros.

El plano cartesiano es fundamental para representar vectores. Se divide en cuatro cuadrantes y sirve como sistema de referencia para ubicar objetos y representar magnitudes vectoriales.

Distancia y Ángulos en el Plano

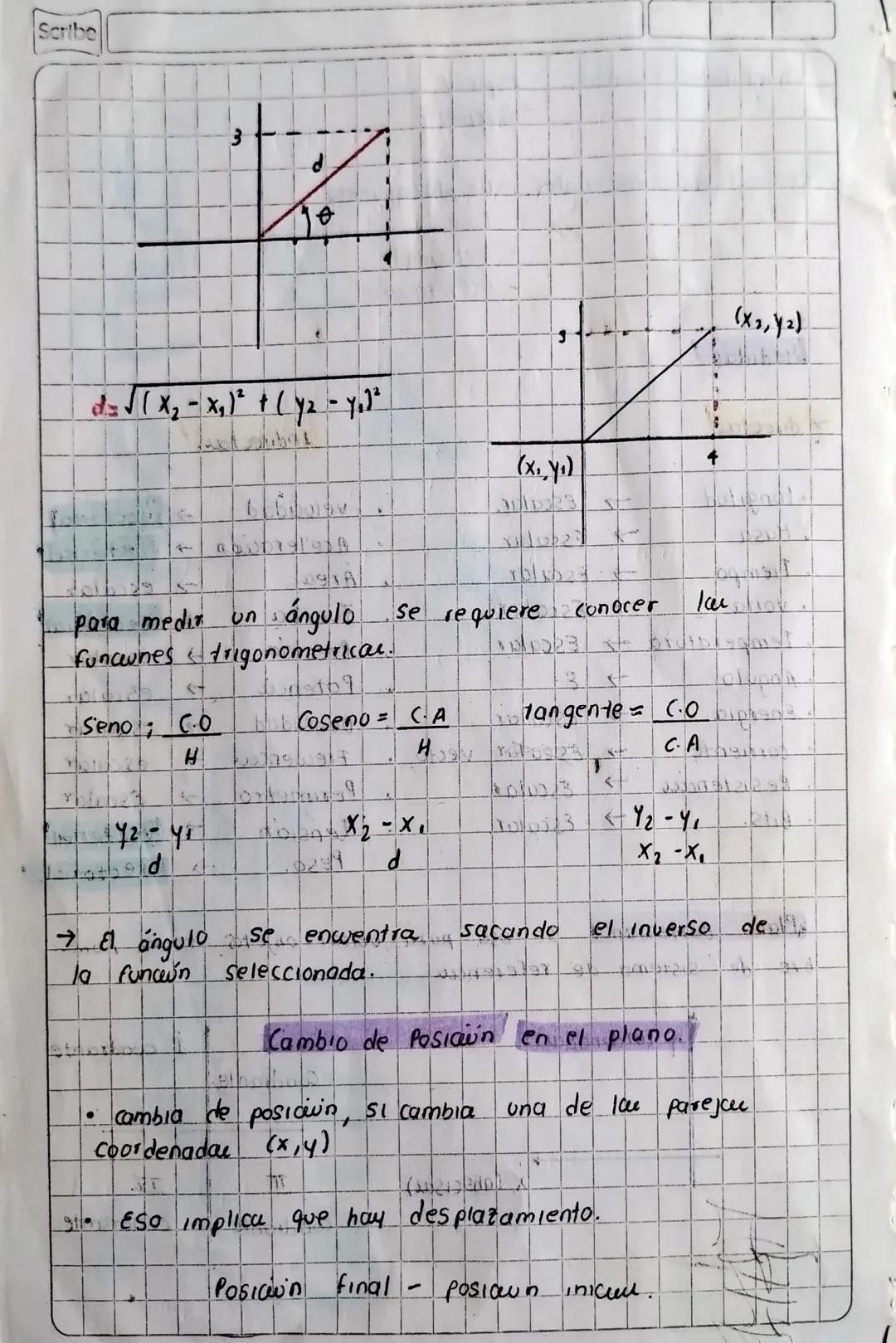

Para calcular la distancia entre dos puntos en el plano cartesiano utilizamos la fórmula:

d = √$x₂-x₁$² + $y₂-y₁$²

Esta ecuación es una aplicación directa del teorema de Pitágoras y nos permite conocer cuánto se ha desplazado un objeto entre dos puntos.

Los ángulos son fundamentales cuando trabajamos con vectores. Para calcularlos necesitamos las funciones trigonométricas:

• Seno = Cateto Opuesto / Hipotenusa
• Coseno = Cateto Adyacente / Hipotenusa
• Tangente = Cateto Opuesto / Cateto Adyacente

🔍 Recuerda: Para encontrar el ángulo exacto, debes aplicar la función inversa de la relación trigonométrica que uses (arcoseno, arcocoseno o arcotangente).

Un cambio de posición ocurre cuando al menos una de las coordenadas (x,y) cambia. Esto implica que ha habido un desplazamiento, que se calcula como la diferencia entre la posición final y la posición inicial.

Representación y Operaciones con Vectores

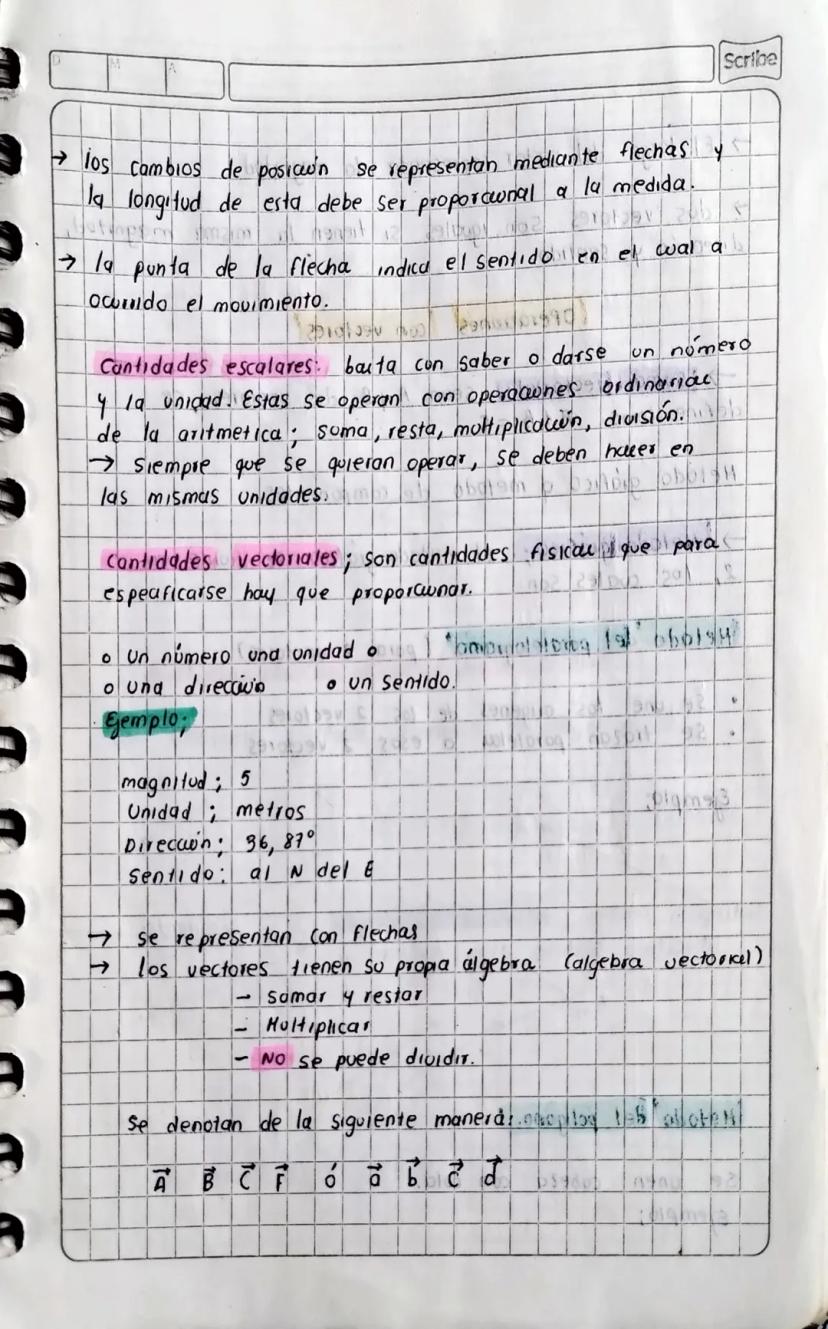

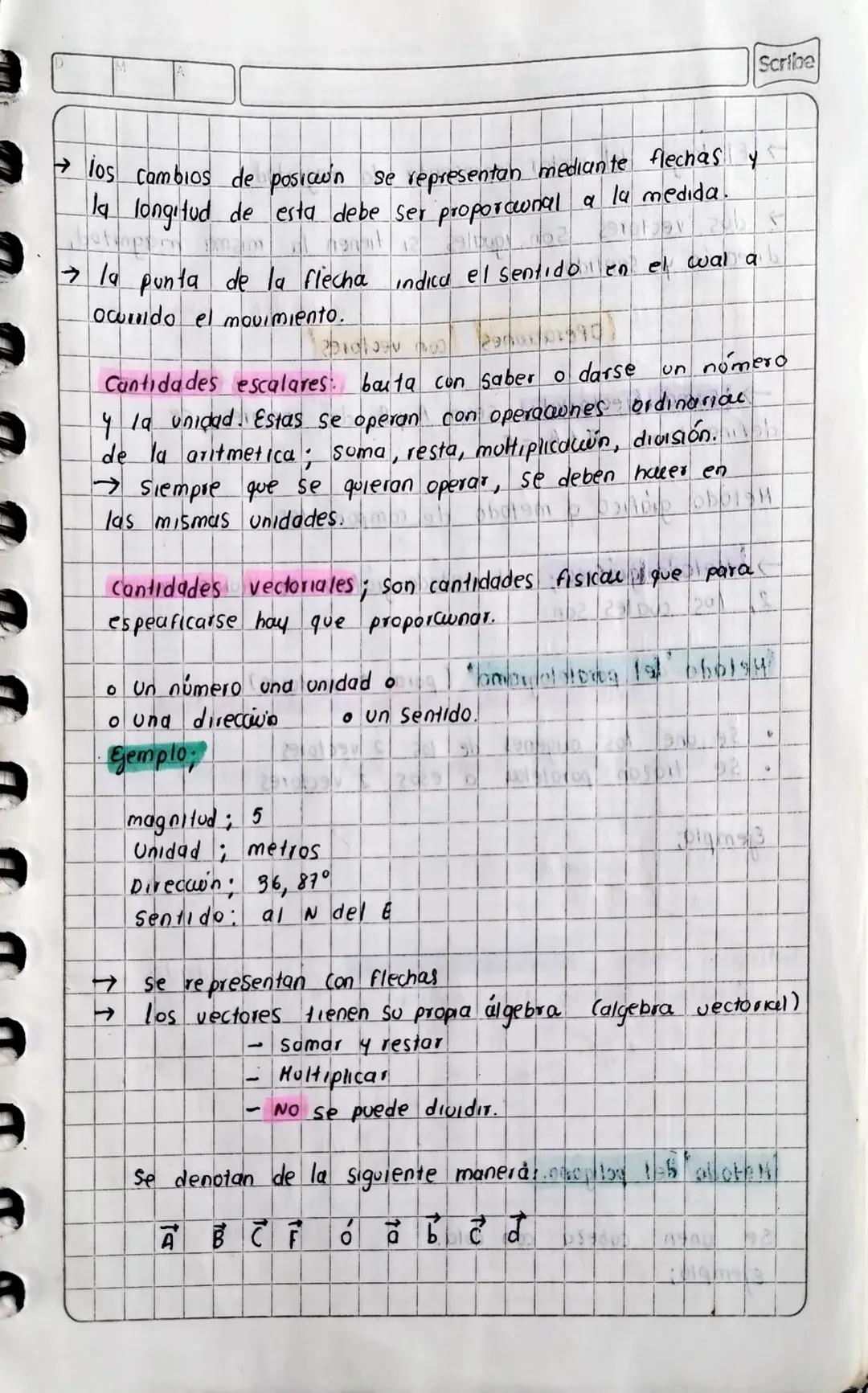

Los cambios de posición se representan mediante flechas cuya longitud es proporcional a la distancia recorrida. La punta indica el sentido del movimiento.

Las cantidades vectoriales se especifican mediante:

• Un número (magnitud)
• Una unidad de medida
• Una dirección
• Un sentido

Por ejemplo, podemos describir un vector como: 5 metros, dirección 36,87°, sentido al Norte del Este.

Los vectores se denotan usando una flecha sobre la letra $\vec{A}$, $\vec{B}$, etc.. Dos vectores son iguales si tienen la misma magnitud, dirección y sentido, independientemente de dónde estén ubicados.

🧠 Importante: A diferencia de los escalares, los vectores tienen su propia álgebra. Puedes sumarlos, restarlos y multiplicarlos por escalares, pero no puedes dividirlos entre sí.

El álgebra vectorial tiene reglas específicas que debemos seguir para realizar operaciones correctamente, como veremos en las siguientes páginas.

Suma de Vectores

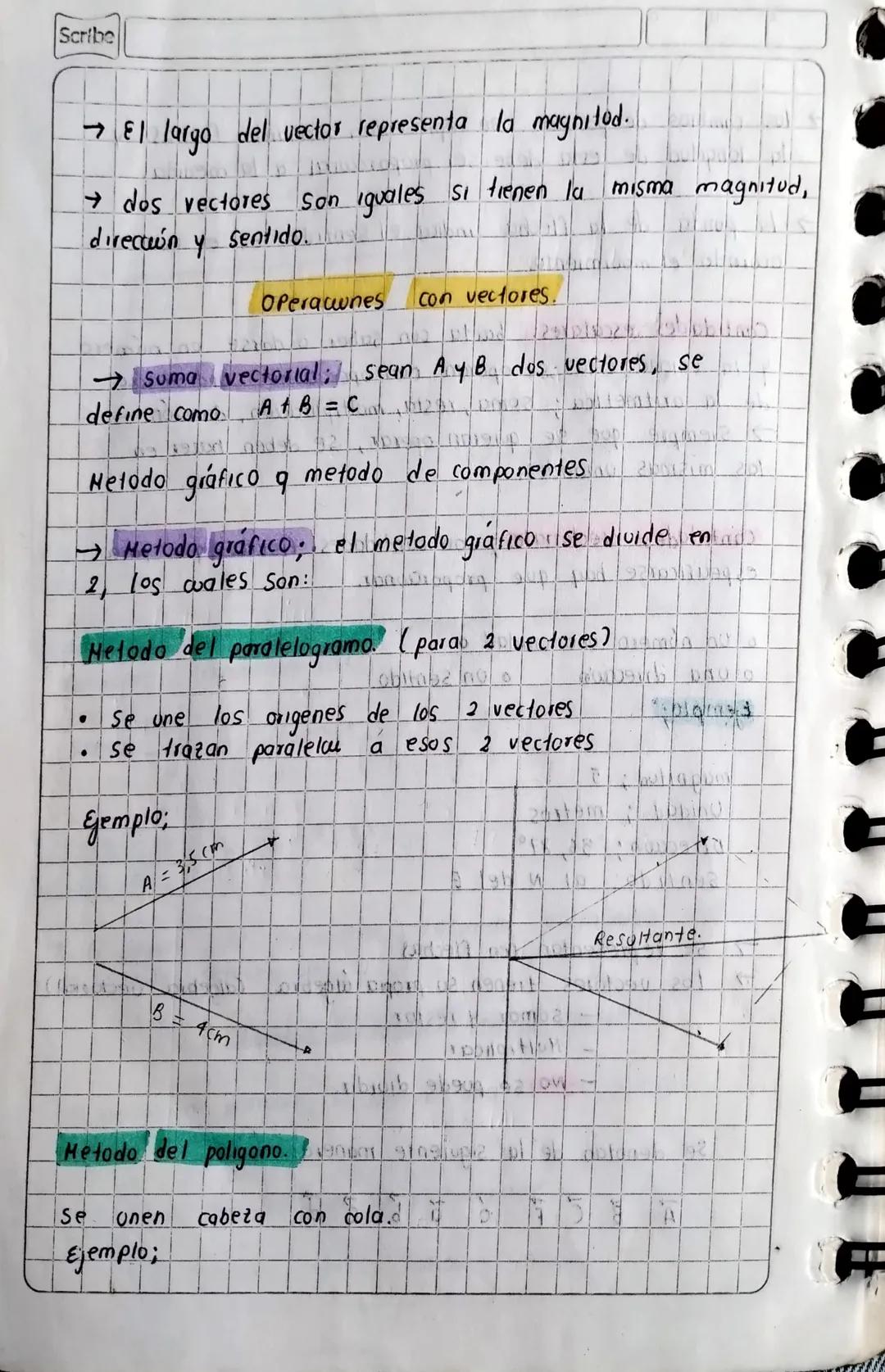

La suma de vectores se puede realizar mediante dos métodos principales:

El método gráfico nos permite sumar vectores de forma visual y se divide en dos técnicas:

1. Método del paralelogramo (para 2 vectores):

   • Se unen los orígenes de los vectores
   • Se trazan líneas paralelas a ambos vectores
   • La diagonal del paralelogramo resultante es el vector suma

2. Método del polígono:

   • Se colocan los vectores uno a continuación del otro (cola con cabeza)
   • El vector resultante va desde el origen del primer vector hasta el extremo del último

🔄 Truco práctico: El método del polígono suele ser más sencillo cuando trabajas con más de dos vectores, ya que solo necesitas ir conectándolos en secuencia.

Ambos métodos son equivalentes matemáticamente y te llevarán al mismo resultado. La elección depende del contexto y la cantidad de vectores a sumar.

Operaciones Básicas con Vectores

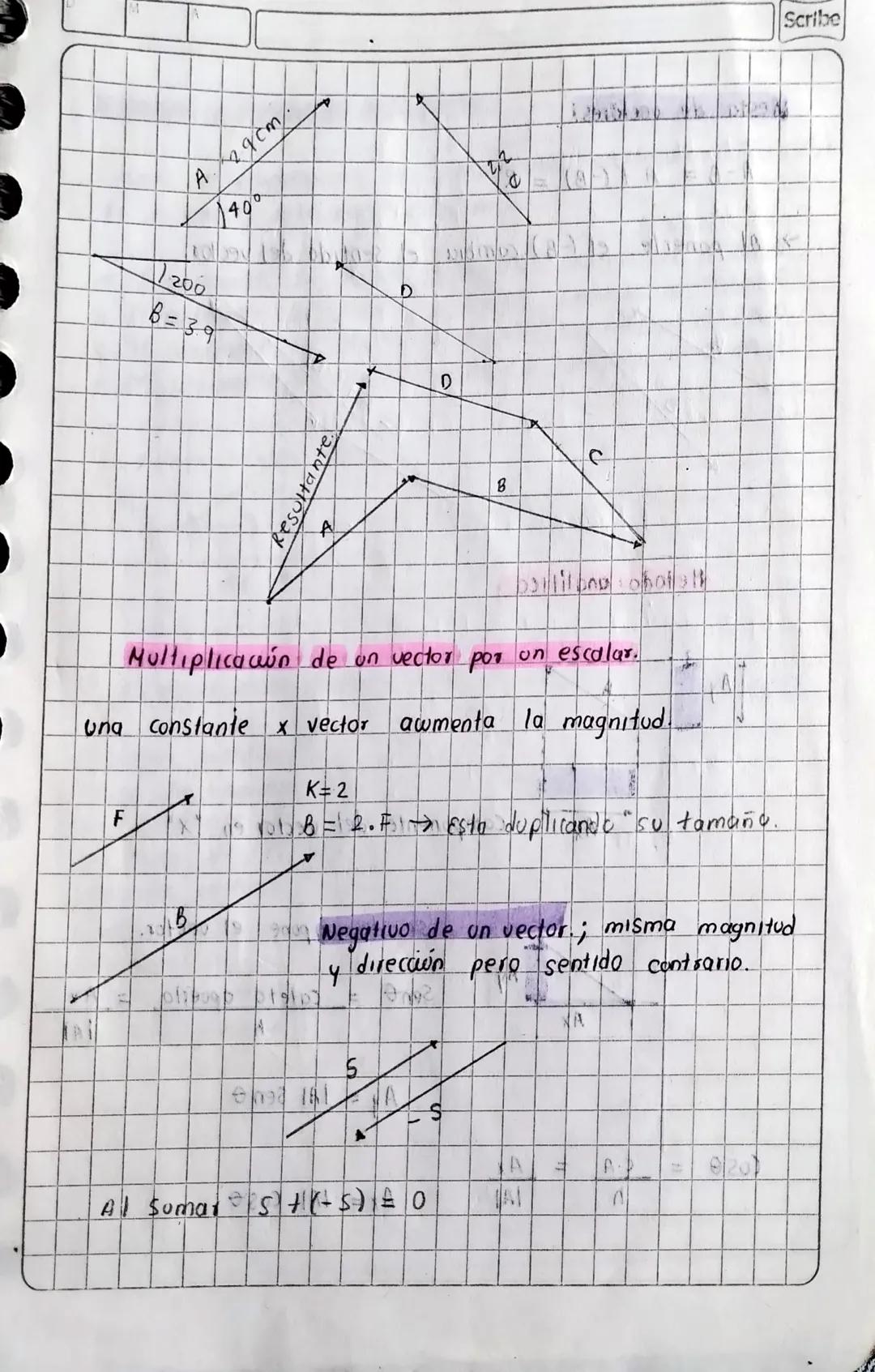

La multiplicación de un vector por un escalar modifica la magnitud del vector sin cambiar su dirección. Si multiplicamos un vector $\vec{B}$ por 2, obtenemos un nuevo vector con el doble de magnitud pero en la misma dirección y sentido.

El negativo de un vector $-\vec{A}$ tiene la misma magnitud que el vector original pero sentido opuesto. Esto es muy útil para calcular restas vectoriales.

Una propiedad importante: si sumamos un vector con su negativo $\vec{A} + (-\vec{A})$, el resultado es el vector cero $\vec{0}$.

💡 Consejo: Cuando trabajas con fuerzas en equilibrio, la suma de todos los vectores debe ser cero. ¡Esta propiedad te ayudará a resolver muchos problemas!

Los vectores nos permiten representar magnitudes físicas de forma completa, incluyendo no solo "cuánto" sino también "hacia dónde", lo que es esencial para entender conceptos como fuerzas, velocidades y aceleraciones.

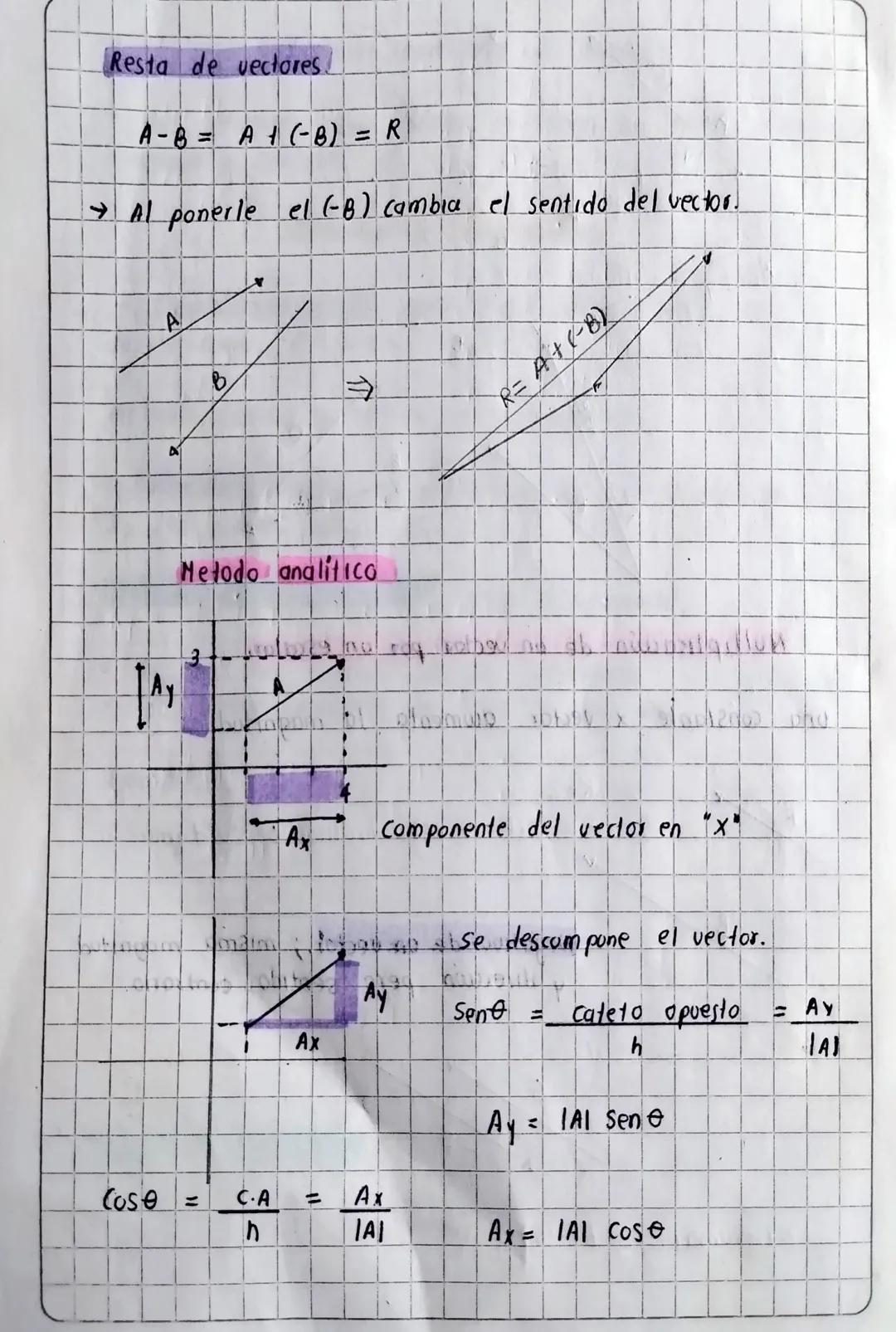

Resta de Vectores y Método Analítico

La resta de vectores se define como: $\vec{A} - \vec{B} = \vec{A} + (-\vec{B}) = \vec{R}$

Para restar vectores, simplemente sumamos el primer vector con el negativo del segundo. Gráficamente, esto implica cambiar el sentido del segundo vector antes de sumarlo.

El método analítico nos permite trabajar con vectores usando sus componentes rectangulares. Estas componentes se calculan mediante:

$A_x = |\vec{A}| \cos\theta$ $A_y = |\vec{A}| \sen\theta$

Donde $|\vec{A}|$ es la magnitud del vector y $\theta$ es el ángulo que forma con el eje x positivo.

📏 Nota importante: El método analítico es más preciso que el gráfico, especialmente cuando trabajamos con vectores de magnitudes muy diferentes o ángulos complejos.

Este enfoque nos permite convertir problemas vectoriales complejos en operaciones aritméticas simples con las componentes x e y, facilitando enormemente los cálculos.

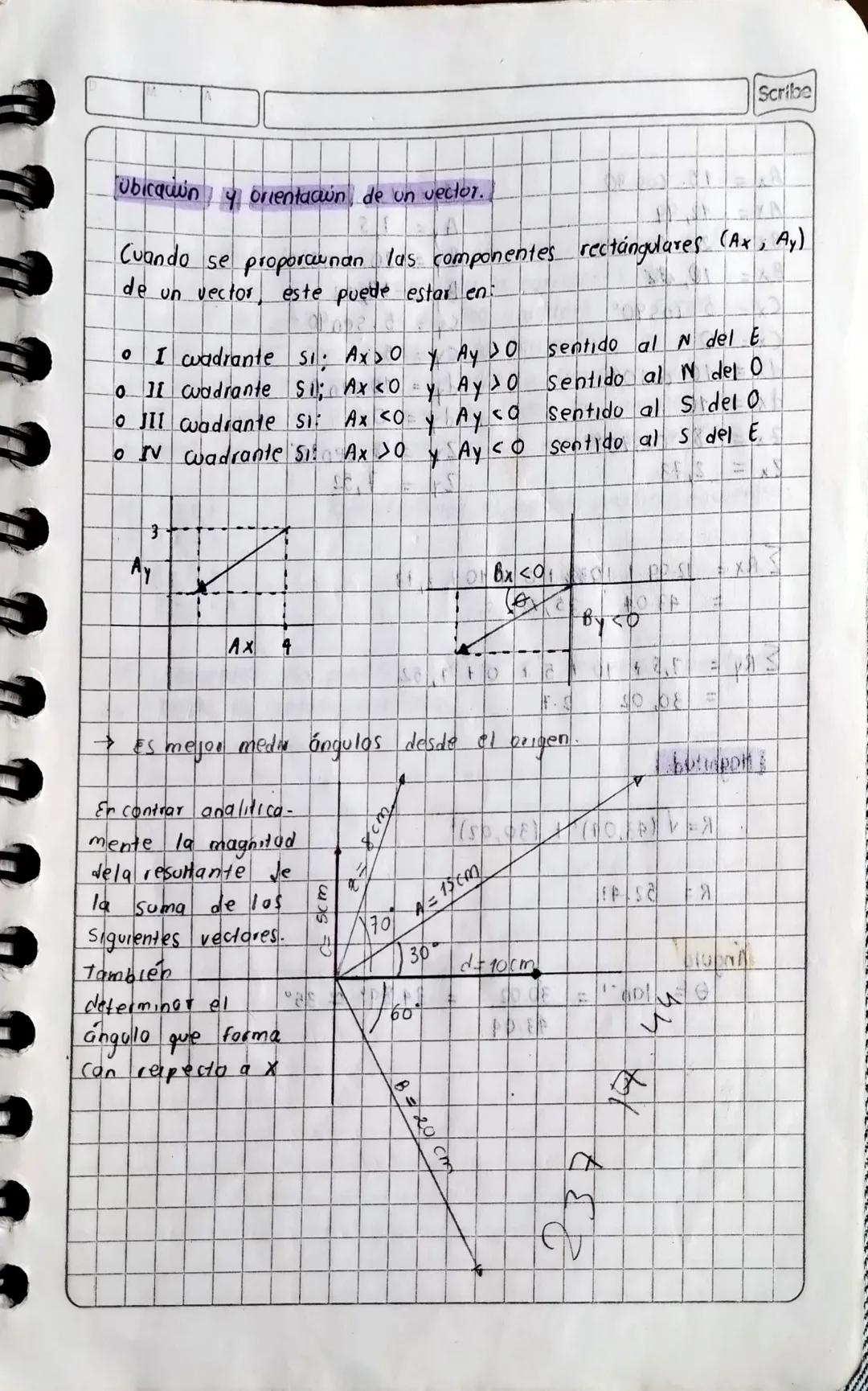

Orientación de Vectores y Cálculo de Resultantes

La ubicación de un vector en el plano cartesiano depende del signo de sus componentes $A_x$, $A_y$:

• I cuadrante: $A_x > 0$ y $A_y > 0$ (sentido al Norte del Este)
• II cuadrante: $A_x < 0$ y $A_y > 0$ (sentido al Norte del Oeste)
• III cuadrante: $A_x < 0$ y $A_y < 0$ (sentido al Sur del Oeste)
• IV cuadrante: $A_x > 0$ y $A_y < 0$ (sentido al Sur del Este)

Para calcular analíticamente la magnitud de un vector resultante, debemos:

1. Calcular las componentes de cada vector
2. Sumar todas las componentes en x
3. Sumar todas las componentes en y
4. Usar la fórmula $R = \sqrt{(\sum R_x)^2 + (\sum R_y)^2}$

🧭 Consejo: Siempre es mejor medir los ángulos desde el eje x positivo, en sentido contrario a las manecillas del reloj. Esto estandariza tus cálculos.

El ángulo que forma el vector resultante con el eje x se calcula mediante: $\theta = \tan^{-1}\left(\frac{\sum R_y}{\sum R_x}\right)$

Ejemplo de Cálculo de Vector Resultante

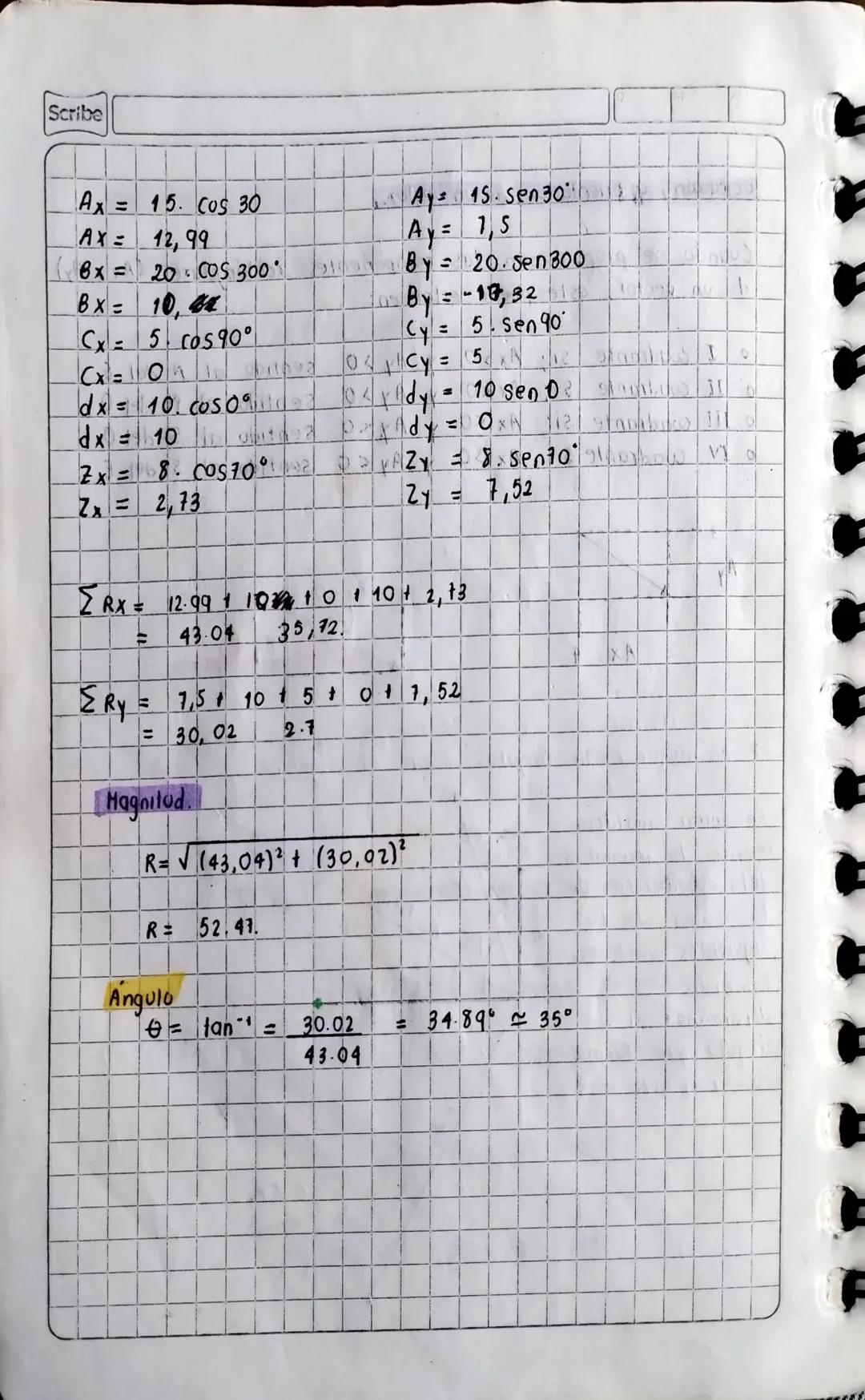

Veamos cómo resolver un problema de suma de vectores analíticamente:

Para sumar varios vectores con diferentes magnitudes y ángulos:

1. Calculamos las componentes x e y de cada vector:

   • $A_x = 15 \cos 30° = 12,99$
   • $A_y = 15 \sen 30° = 7,5$
   • $B_x = 20 \cos 300° = 10$
   • $B_y = 20 \sen 300° = -10,32$
   • (Y así con todos los vectores)

2. Sumamos todas las componentes x: $\sum R_x = 12,99 + 10 + 0 + 10 + 2,73 = 35,72$

3. Sumamos todas las componentes y: $\sum R_y = 7,5 + (-10,32) + 5 + 0 + 7,52 = 9,7$

🔢 Truco de cálculo: Organiza tus componentes en una tabla para evitar errores y facilitar la suma.

4. Calculamos la magnitud del vector resultante: $R = \sqrt{35,72^2 + 9,7^2} = 37,03$

5. Determinamos el ángulo: $\theta = \tan^{-1}(9,7/35,72) = 15,2°$

Este proceso nos permite resolver cualquier suma de vectores de forma precisa.

Problemas de Suma de Vectores

Cuando nos enfrentamos a problemas más complejos, es útil tener una estrategia clara. Consideremos este ejemplo:

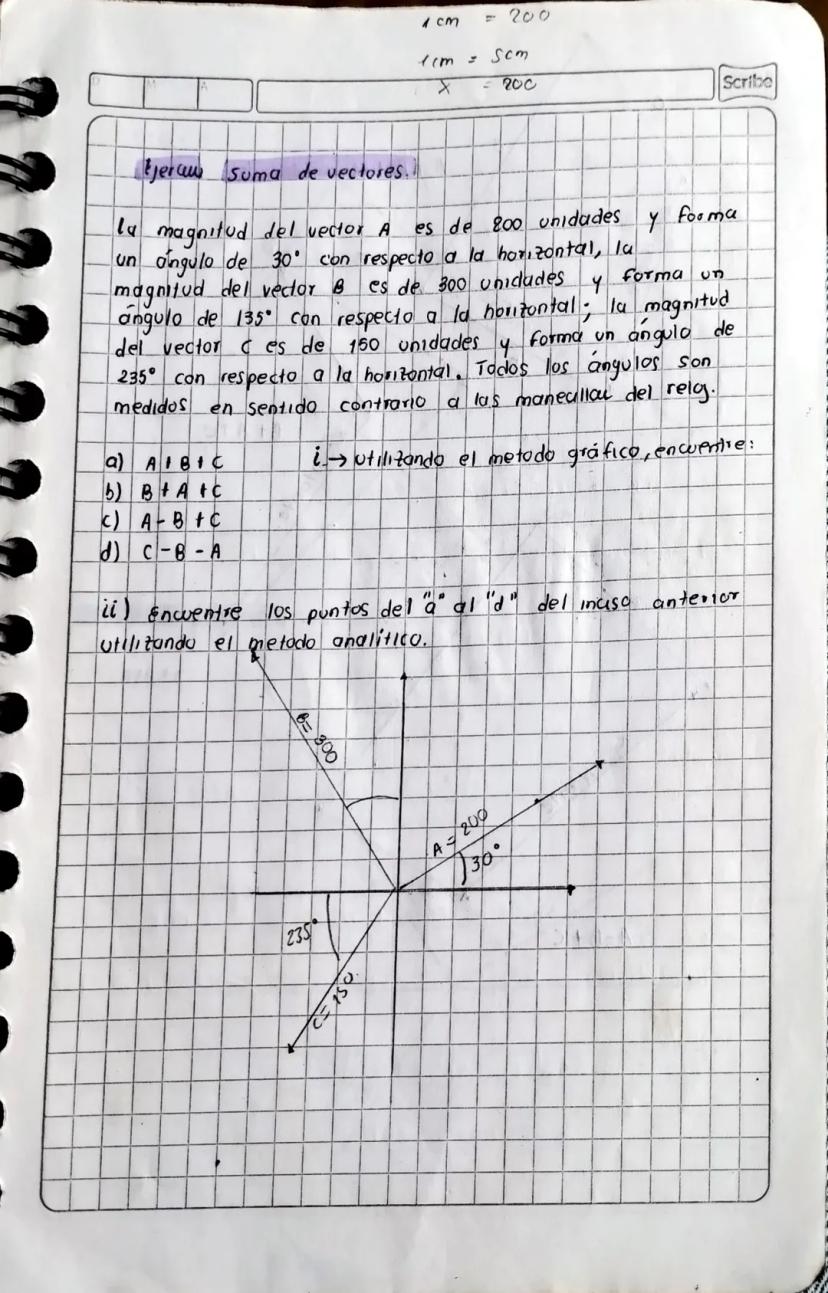

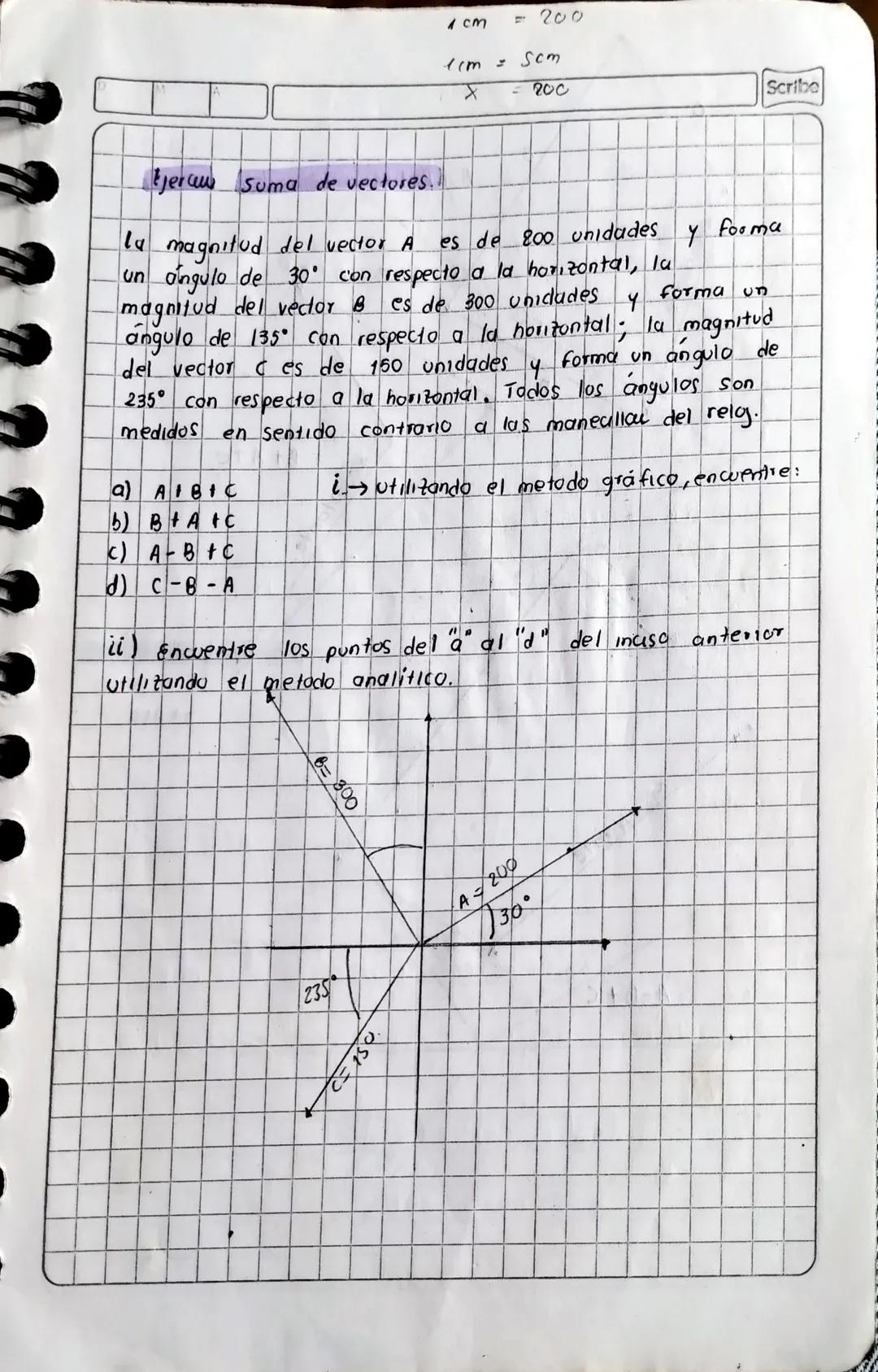

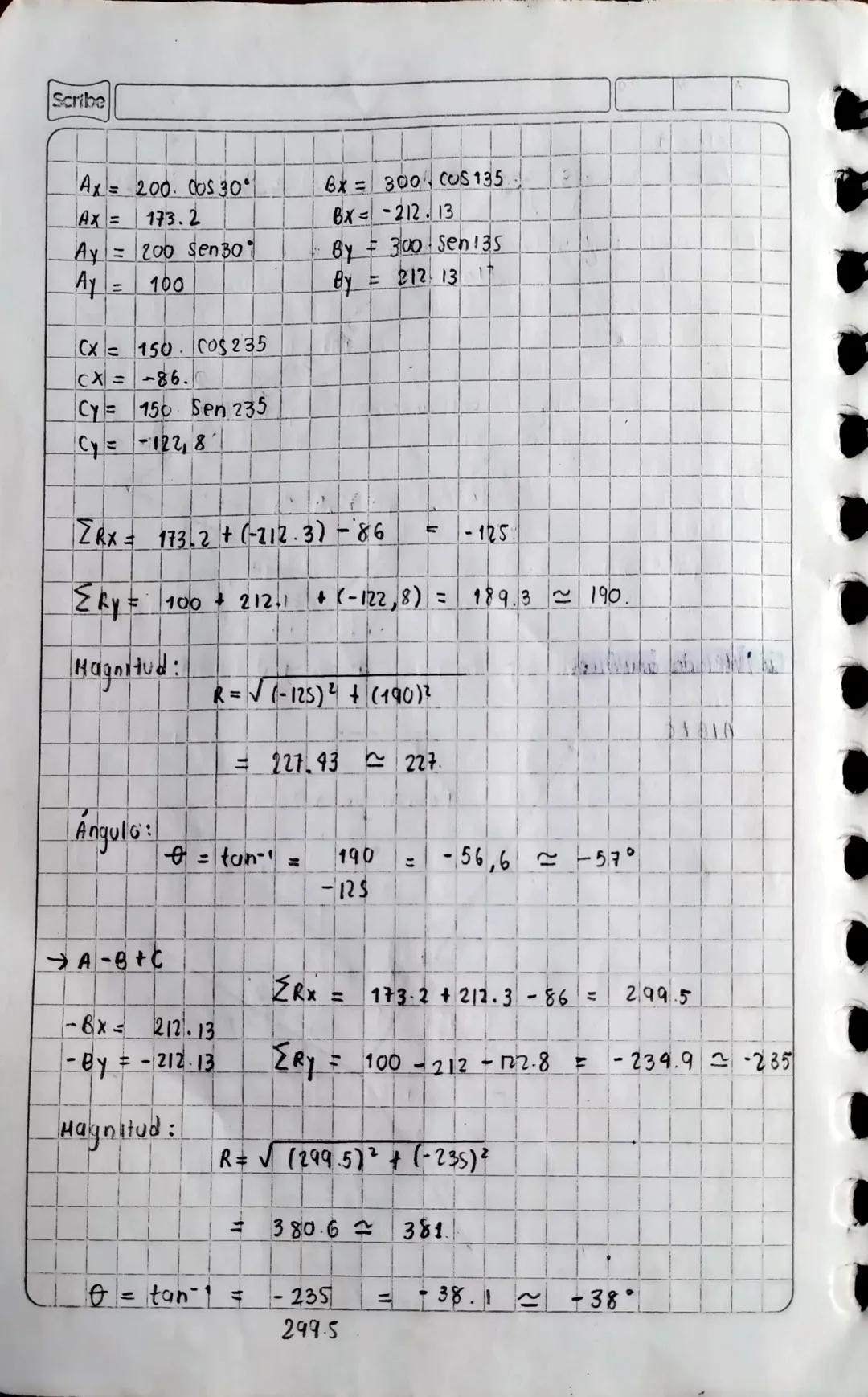

Tenemos tres vectores con las siguientes características:

• Vector A: 800 unidades, ángulo de 30°
• Vector B: 300 unidades, ángulo de 135°
• Vector C: 150 unidades, ángulo de 235°

Todos los ángulos se miden en sentido contrario a las manecillas del reloj desde el eje x positivo.

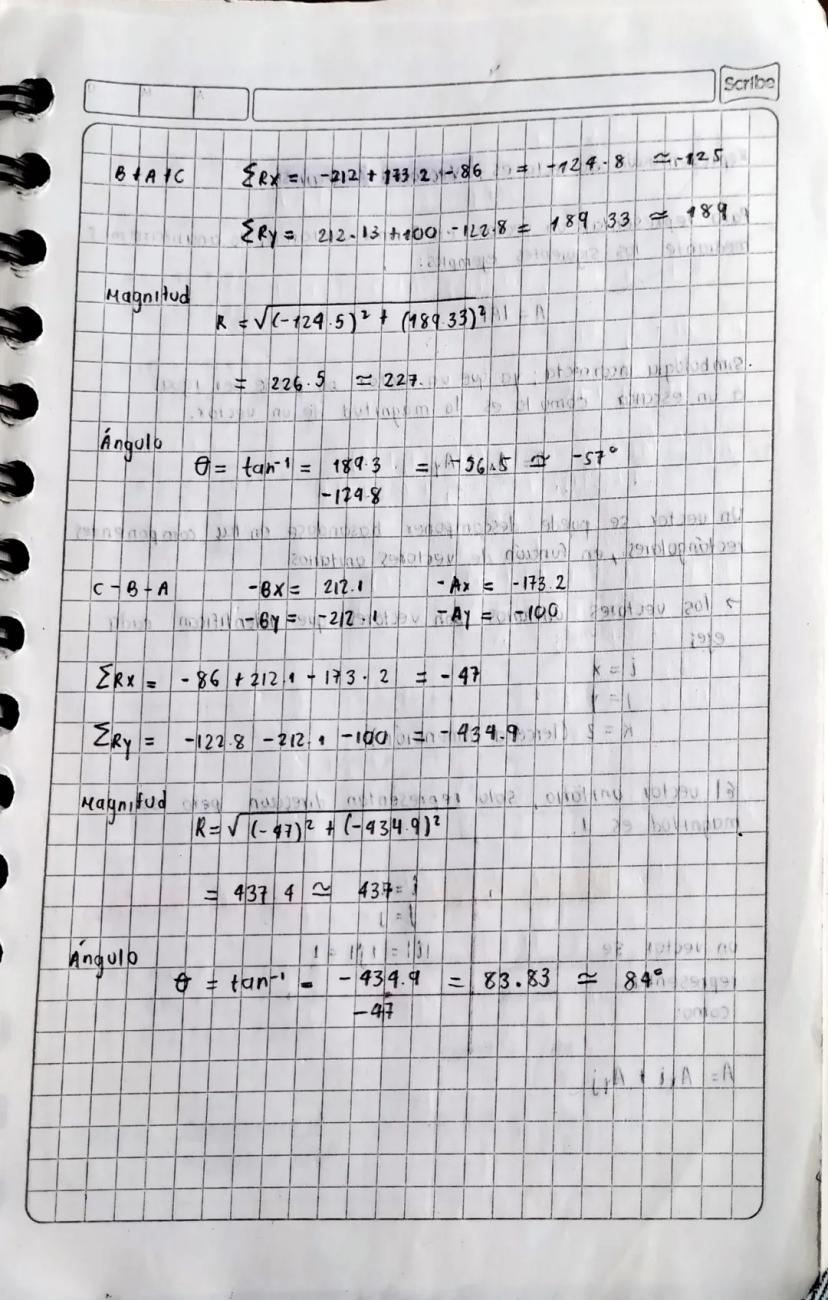

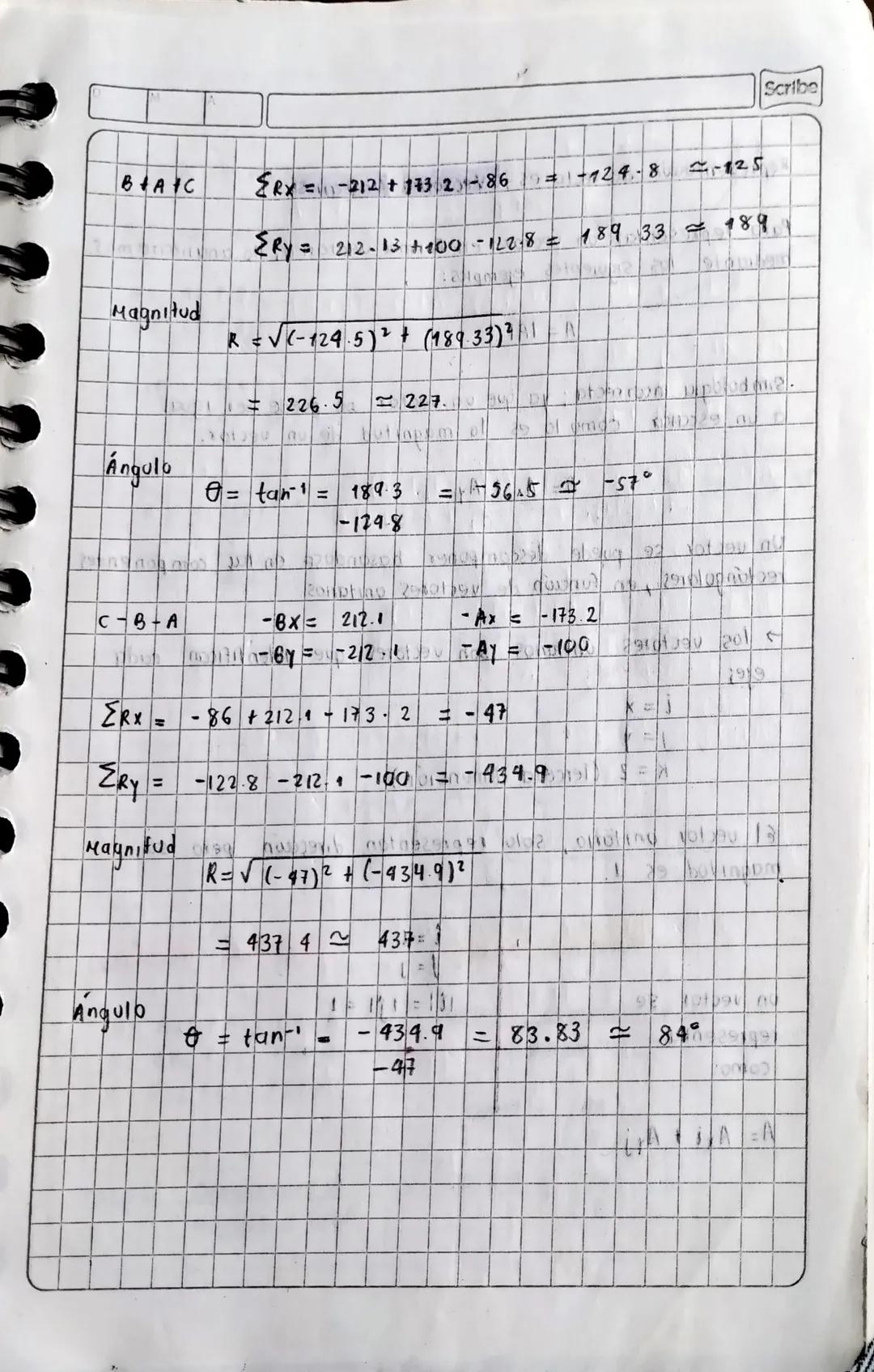

Nos piden calcular diversas combinaciones: a) A + B + C b) B + A + C c) A - B + C d) C - B - A

💪 Estrategia: Para problemas con múltiples vectores, es recomendable utilizar tanto el método gráfico (para visualizar) como el analítico (para obtener resultados precisos).

Cuando dibujes los vectores, utiliza una escala apropiada. Por ejemplo, si 1 cm representa 200 unidades, podrás representar el vector A con una flecha de 4 cm.

Representación Gráfica de Combinaciones Vectoriales

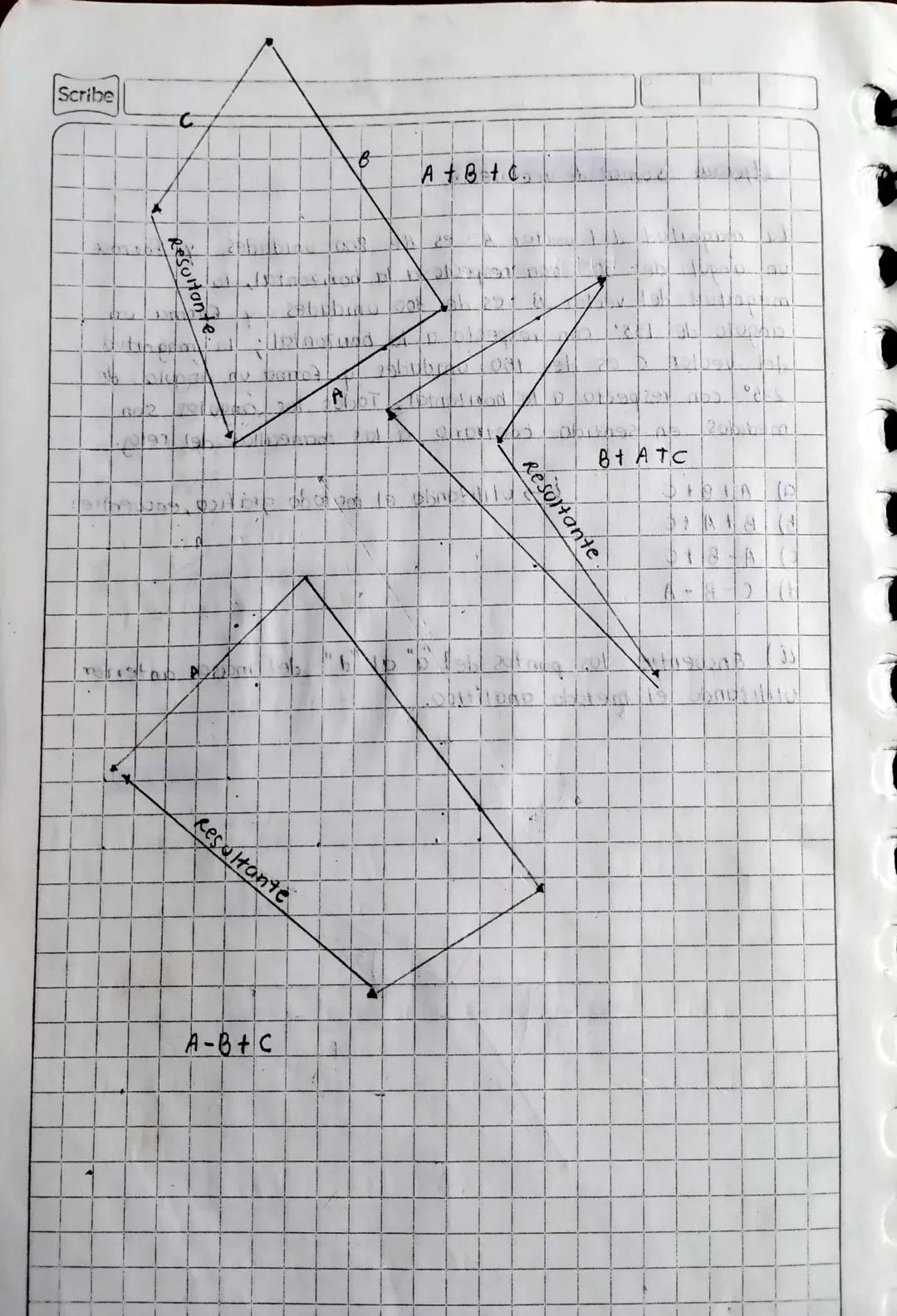

Al representar gráficamente las diferentes combinaciones de vectores, podemos visualizar cómo la secuencia afecta el resultado final:

Para A + B + C:

1. Dibujamos el vector A desde el origen
2. Desde la punta de A, dibujamos el vector B
3. Desde la punta de B, dibujamos el vector C
4. El vector resultante va desde el origen hasta la punta de C

Para B + A + C:

1. Comenzamos con B desde el origen
2. Seguimos con A desde la punta de B
3. Finalizamos con C desde la punta de A
4. Trazamos el vector resultante

🎯 Observación clave: Aunque cambiemos el orden de los vectores en una suma, el resultado final debe ser el mismo. ¡Compruébalo!

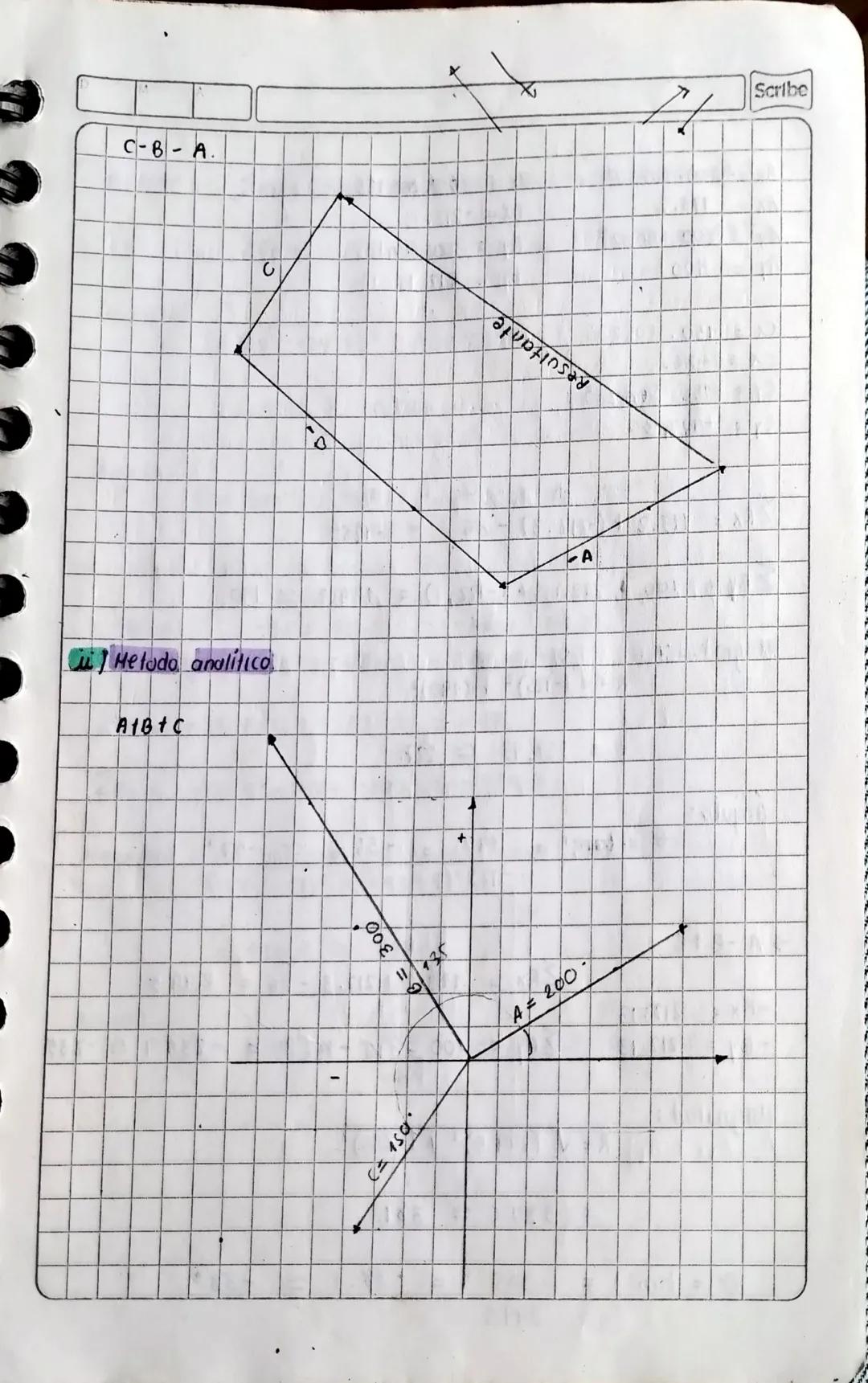

Para operaciones que involucran restas $como A - B + C o C - B - A$, recordamos que restar un vector equivale a sumar su negativo, invirtiendo su sentido en el diagrama.
