Problemas de equilibrio estático

En física, cuando un objeto no se mueve a pesar de tener fuerzas actuando sobre él, decimos que está en equilibrio estático. Esto significa que la suma de todas las fuerzas es cero.

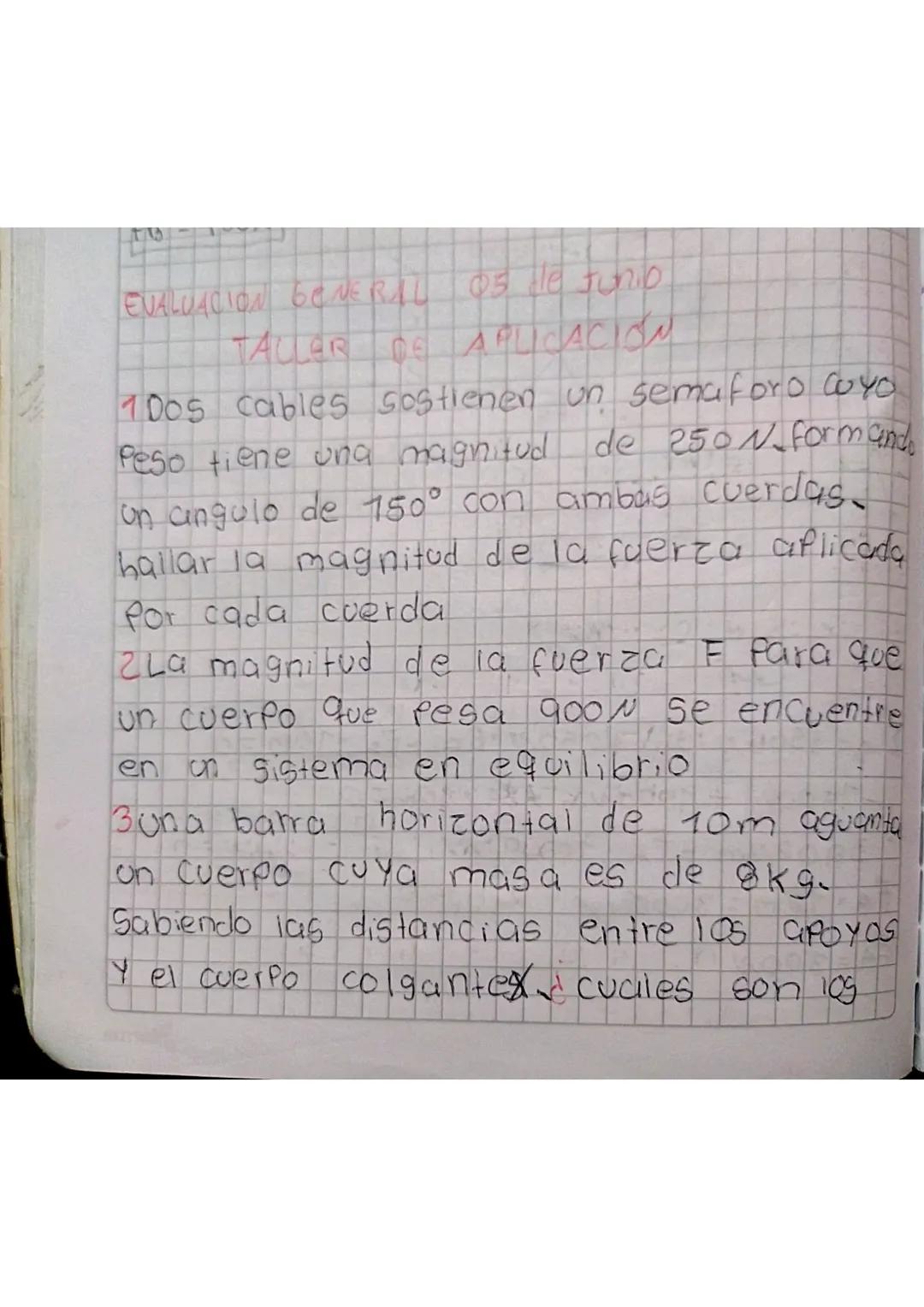

El primer problema trata sobre un semáforo de 250N sostenido por dos cables formando ángulos de 150° entre sí. Para resolver estos problemas, debemos descomponer las fuerzas en sus componentes X y Y, y aplicar las ecuaciones de equilibrio.

Los siguientes ejercicios incluyen situaciones como un cuerpo suspendido, una barra horizontal con un peso y problemas de balanza. Todos se resuelven aplicando los mismos principios: la suma de fuerzas debe ser cero.

💡 Consejo clave: En problemas de equilibrio, siempre recuerda que: ∑Fx = 0, ∑Fy = 0 y ∑M = 0 (la suma de momentos también debe ser cero).

Resolución del problema del semáforo

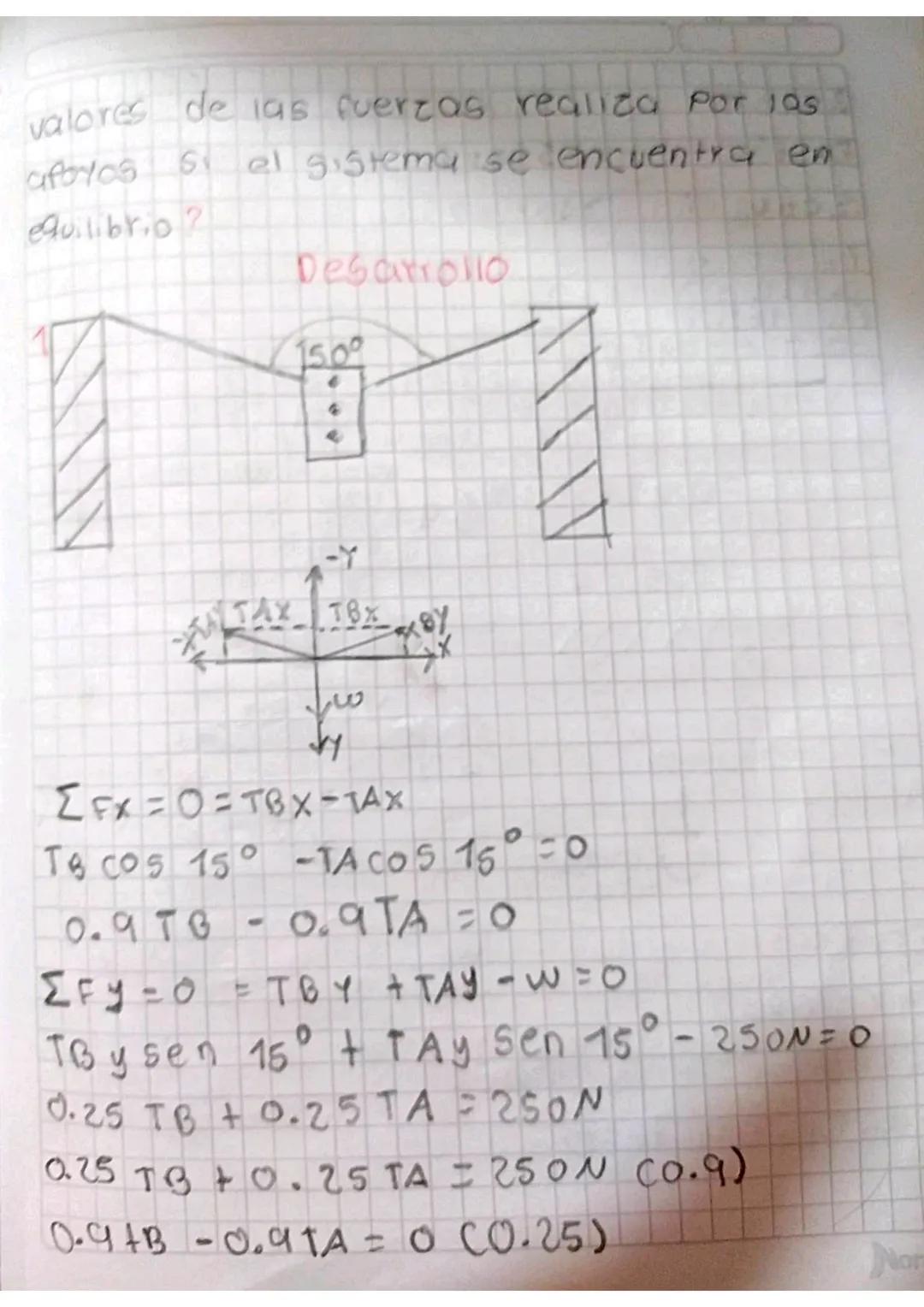

Para resolver el problema del semáforo, comenzamos dibujando un diagrama de cuerpo libre y descomponiendo las tensiones en los cables en sus componentes X y Y.

Para las componentes horizontales (X):

• ∑Fx = 0 = TBx - TAx
• TB cos 15° - TA cos 15° = 0
• 0.9TB - 0.9TA = 0

Para las componentes verticales (Y):

• ∑Fy = 0 = TBy + TAy - 250N
• TB sen 15° + TA sen 15° - 250N = 0
• 0.25TB + 0.25TA = 250N

Al resolver este sistema de ecuaciones, multiplicamos la segunda ecuación por 0.9 y obtenemos 0.225TB + 0.225TA = 250N. ¡Ahora estamos cerca de la solución!

💡 Recuerda: Cuando descompones fuerzas, usa coseno para componentes X y seno para componentes Y.

Completando las soluciones

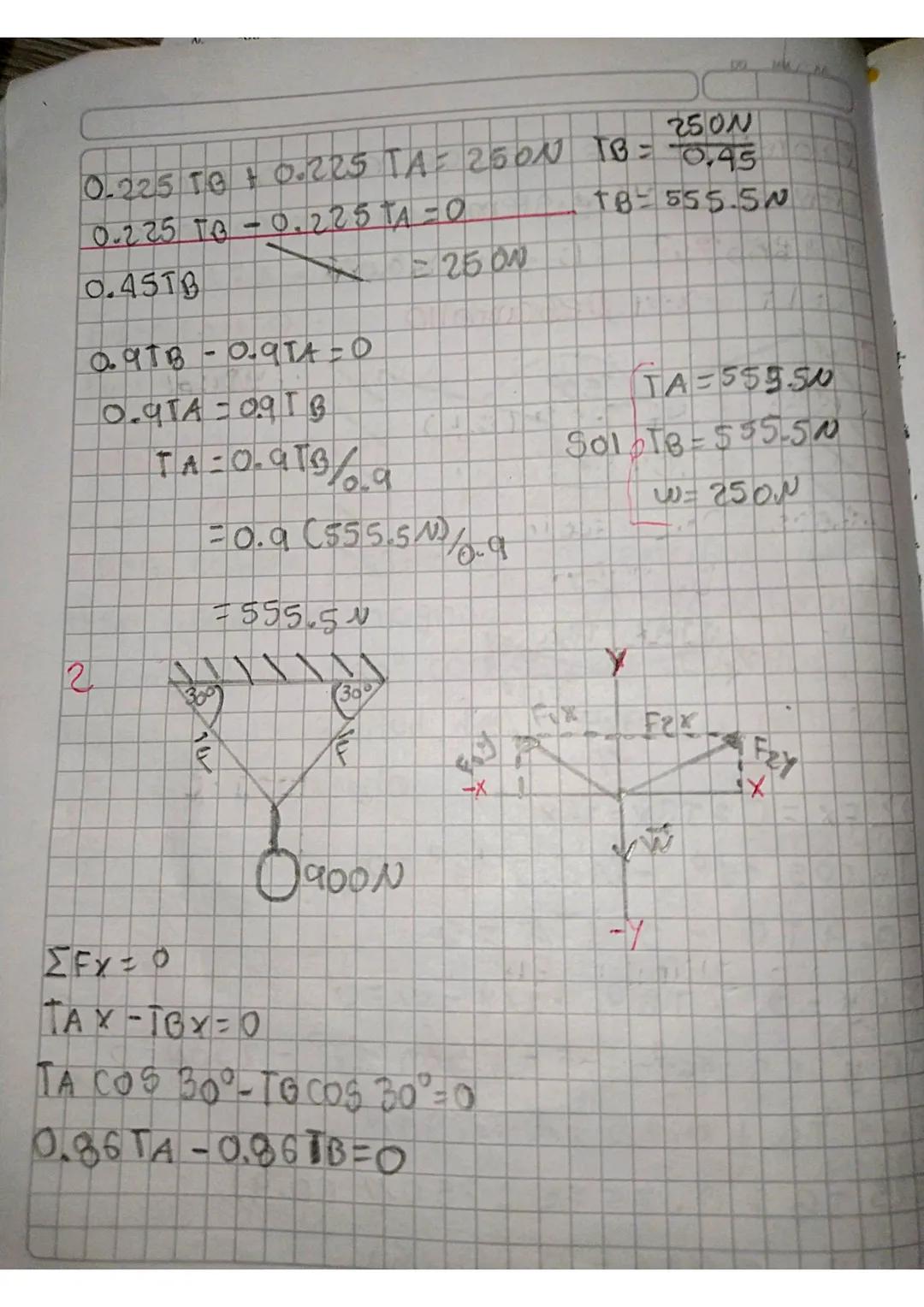

Continuando con el problema del semáforo, simplificamos 0.225TB + 0.225TA = 250N, lo que nos da 0.45TB = 250N, por lo tanto TB = 555.5N.

Como 0.9TB - 0.9TA = 0, entonces TA = TB, por lo tanto TA = 555.5N también.

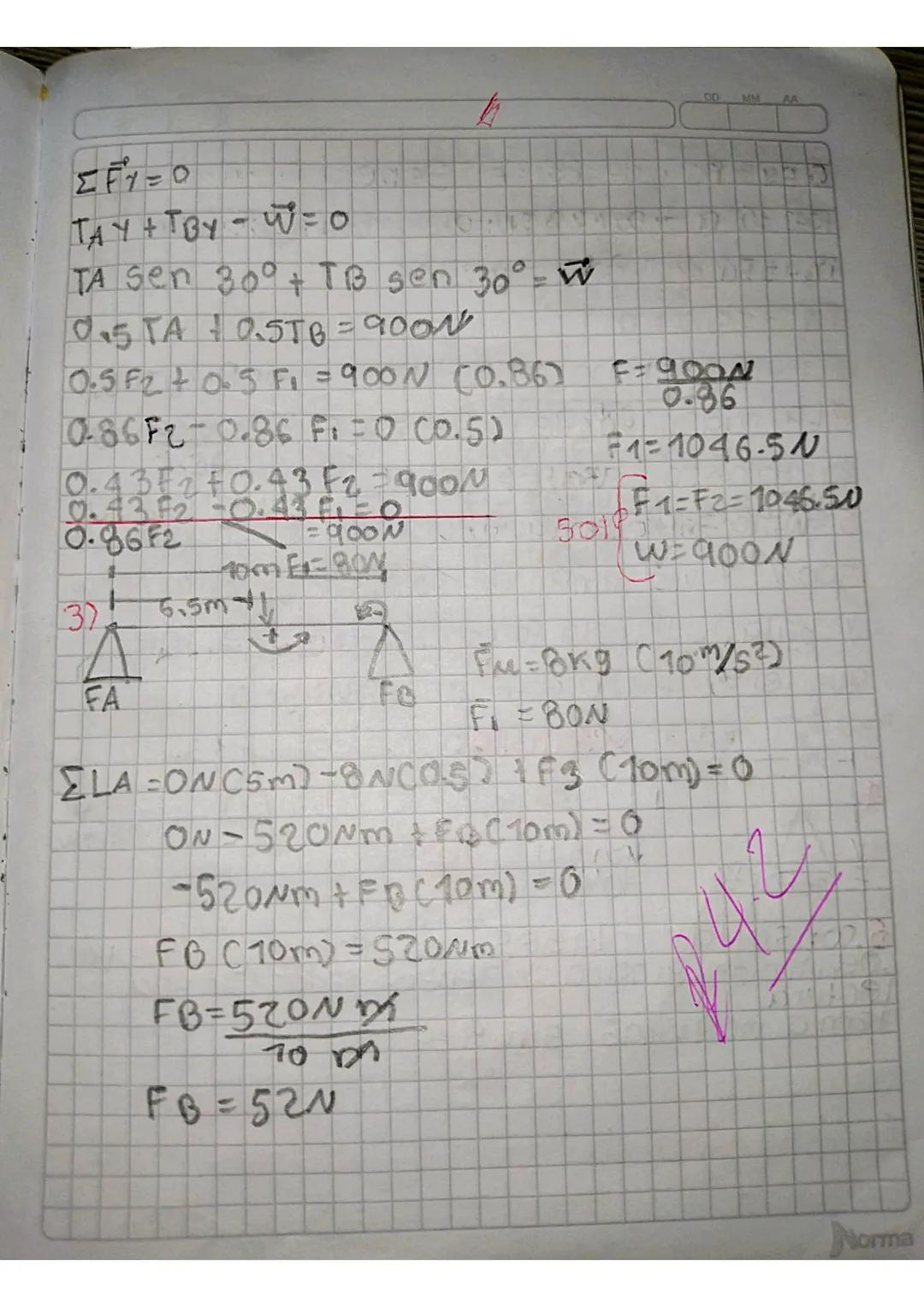

Para el segundo problema, tenemos un cuerpo de 900N sostenido por dos cuerdas que forman un ángulo de 30° con la horizontal. Aplicamos el mismo método:

Para componentes X: ∑Fx = 0 → 0.86TA - 0.86TB = 0 Para componentes Y: ∑Fy = 0 → 0.5TA + 0.5TB = 900N

Resolviendo el sistema, encontramos que TA = TB = 1046.5N, que es la magnitud de la fuerza que equilibra el sistema.

💡 Truco útil: Si los ángulos son iguales y opuestos, las tensiones en las cuerdas suelen ser iguales.

Problema de la barra horizontal

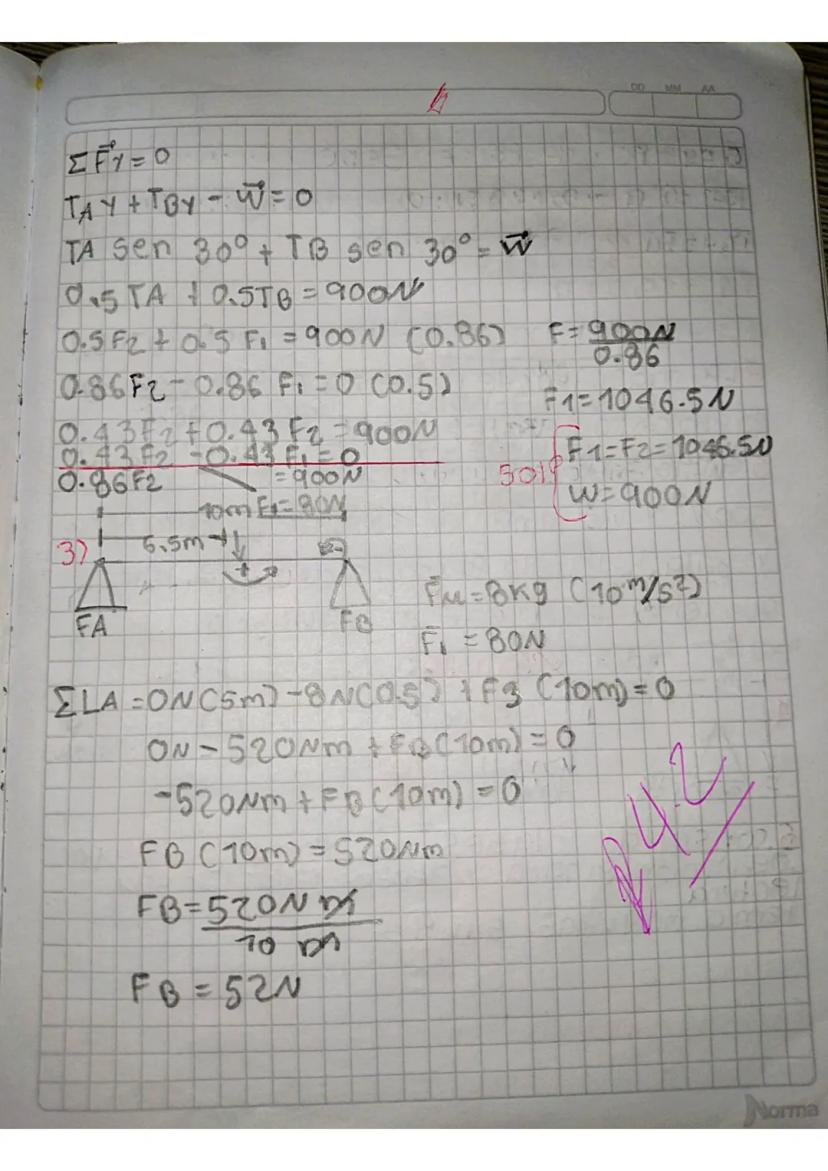

En este ejercicio tenemos una barra horizontal de 10m con un peso de 8kg (80N) colgando. Debemos encontrar las fuerzas en los apoyos (FA y FB).

Para resolver este tipo de problemas, usamos la condición de equilibrio de momentos. Tomando momentos respecto al punto A:

∑MA = 0 = FB(10m) - 80N(6.5m) FB(10m) = 520Nm FB = 52N

Luego aplicamos el equilibrio de fuerzas verticales: ∑Fy = 0 = FA + FB - 80N FA + 52N - 80N = 0 FA = 28N

Esto significa que el apoyo A ejerce una fuerza de 28N y el apoyo B una fuerza de 52N para mantener la barra en equilibrio.

💡 Consejo práctico: En problemas de momentos, elige un punto de referencia estratégico (como un apoyo) para simplificar tus cálculos.

Problemas finales de equilibrio

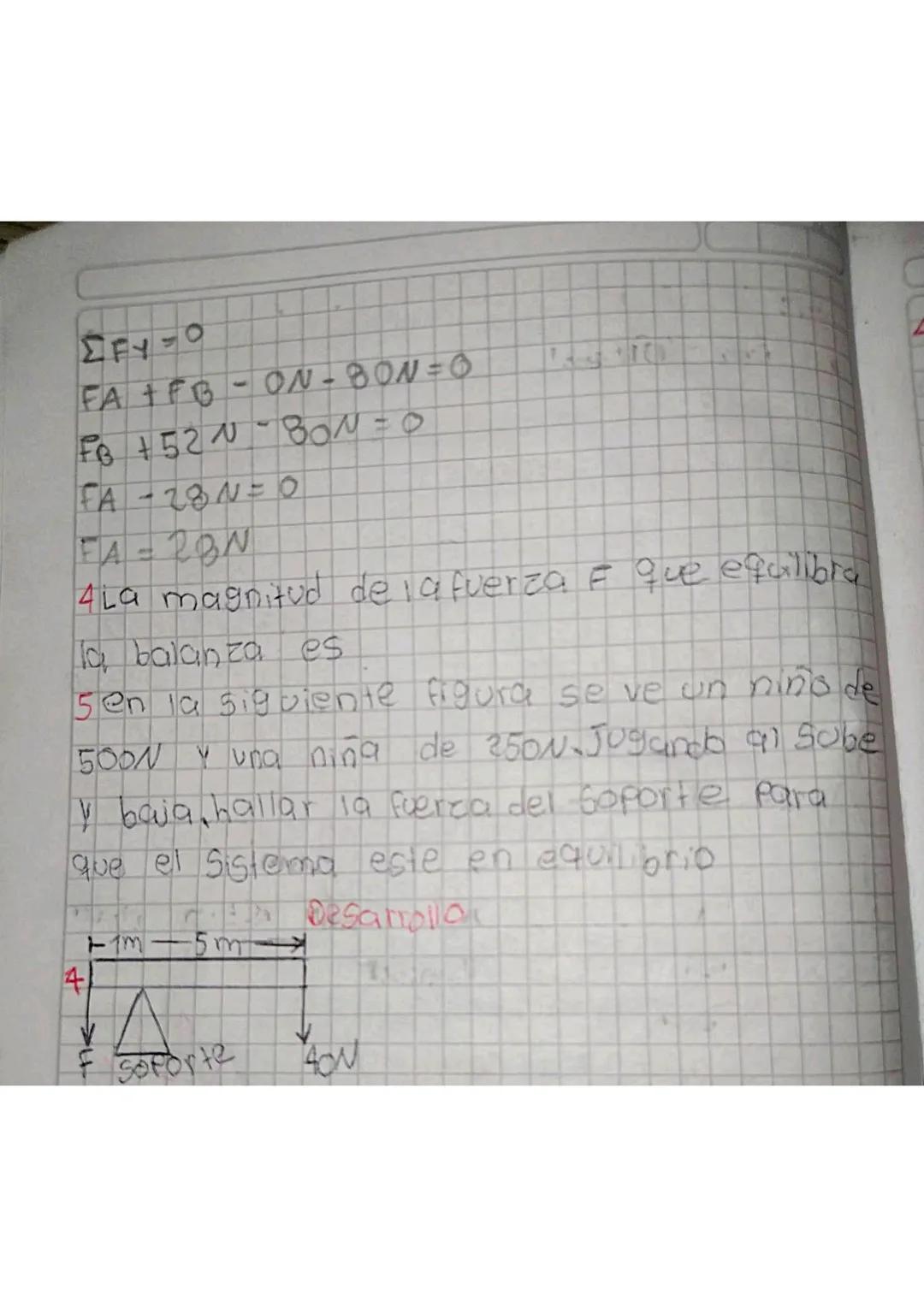

Continuando con el ejercicio anterior, confirmamos que FA = 28N y FB = 52N. Estas son las fuerzas que ejercen los apoyos para mantener el sistema en equilibrio.

Los últimos problemas mencionados son:

1. Encontrar la magnitud de una fuerza F que equilibra una balanza
2. Calcular la fuerza del soporte en un sube y baja con un niño de 500N y una niña de 250N

Para el problema del sube y baja, usaríamos la misma técnica: equilibrio de momentos respecto al soporte y equilibrio de fuerzas verticales. La distancia de cada persona al soporte es crucial para estos cálculos.

¡Ya tienes las herramientas para resolver estos y muchos más problemas de equilibrio estático!

💡 Recuerda siempre: El principio básico del equilibrio estático es que la suma de fuerzas y la suma de momentos deben ser cero.
