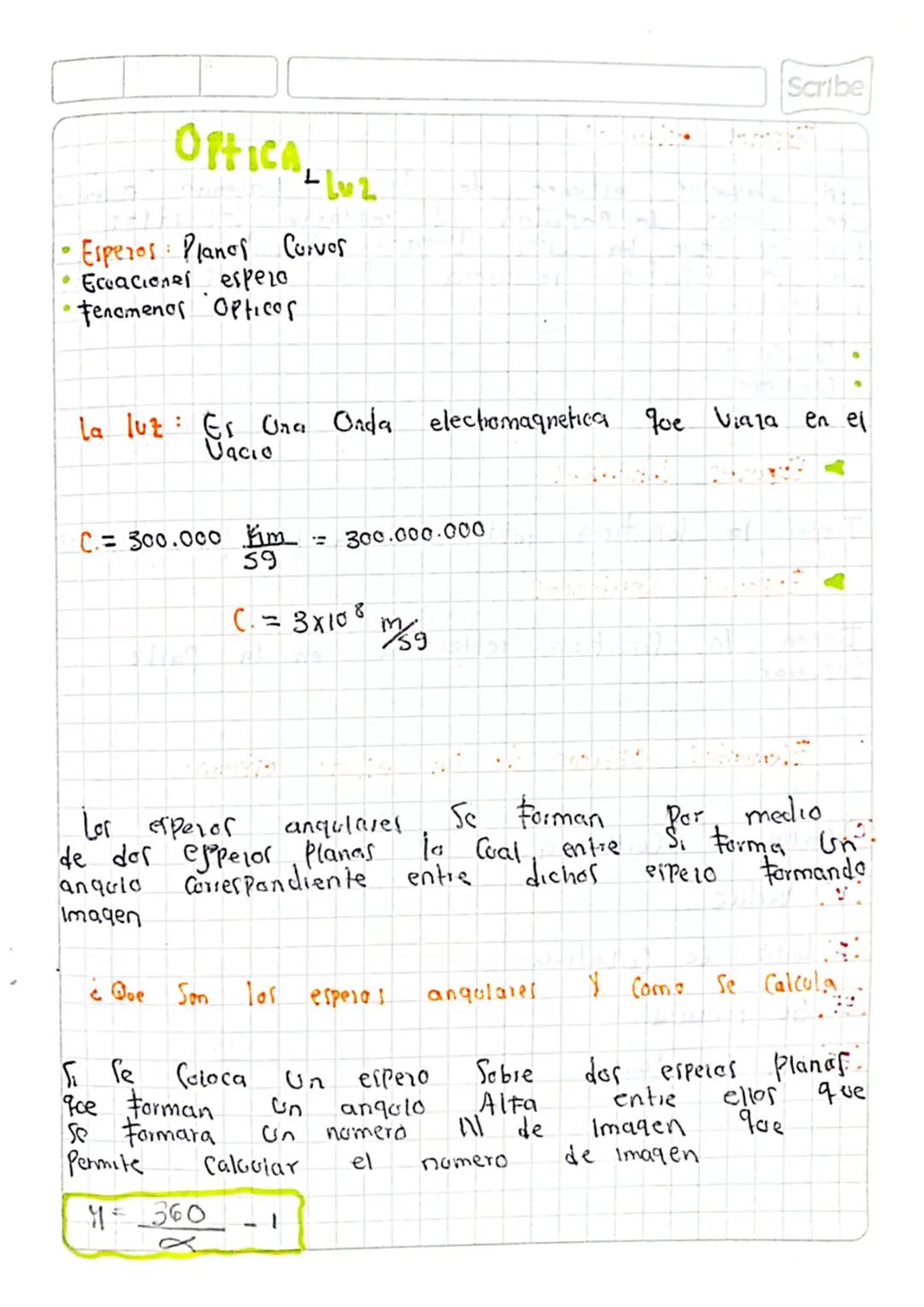

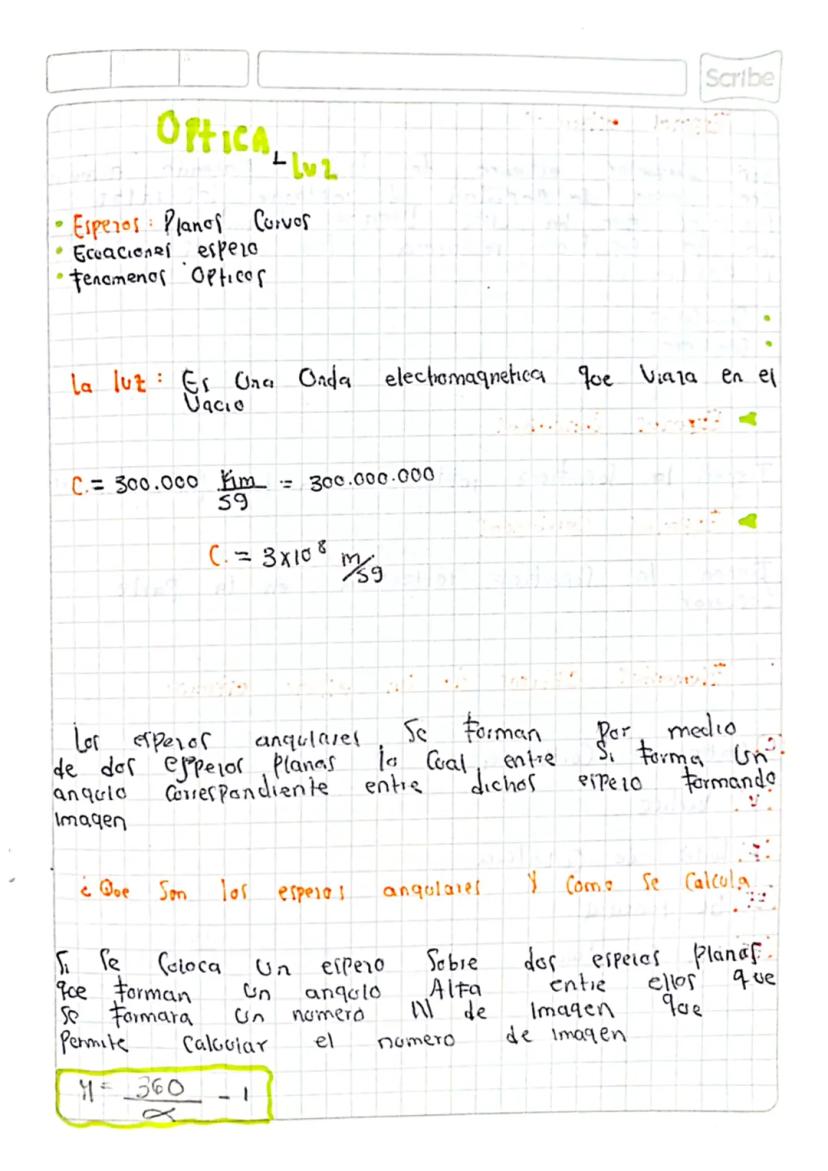

Fundamentos de Óptica y Espejos Angulares

La luz es una onda electromagnética que viaja por el vacío a una velocidad de 300.000.000 m/s $o 3×10⁸ m/s$. Esta velocidad es constante y constituye una de las bases fundamentales de la física moderna.

Los espejos angulares se forman cuando dos espejos planos se colocan formando un ángulo entre sí. Estos espejos crean múltiples imágenes debido a las reflexiones sucesivas entre ambas superficies. El número de imágenes que se forman depende directamente del ángulo entre los espejos.

Para calcular el número de imágenes formadas, podemos usar la fórmula: N = (360/α) - 1, donde α es el ángulo entre los espejos en grados.

💡 ¡Dato curioso! Cuando el ángulo entre los espejos es de 0°, se forman infinitas imágenes, como cuando estás entre dos espejos paralelos en una peluquería.

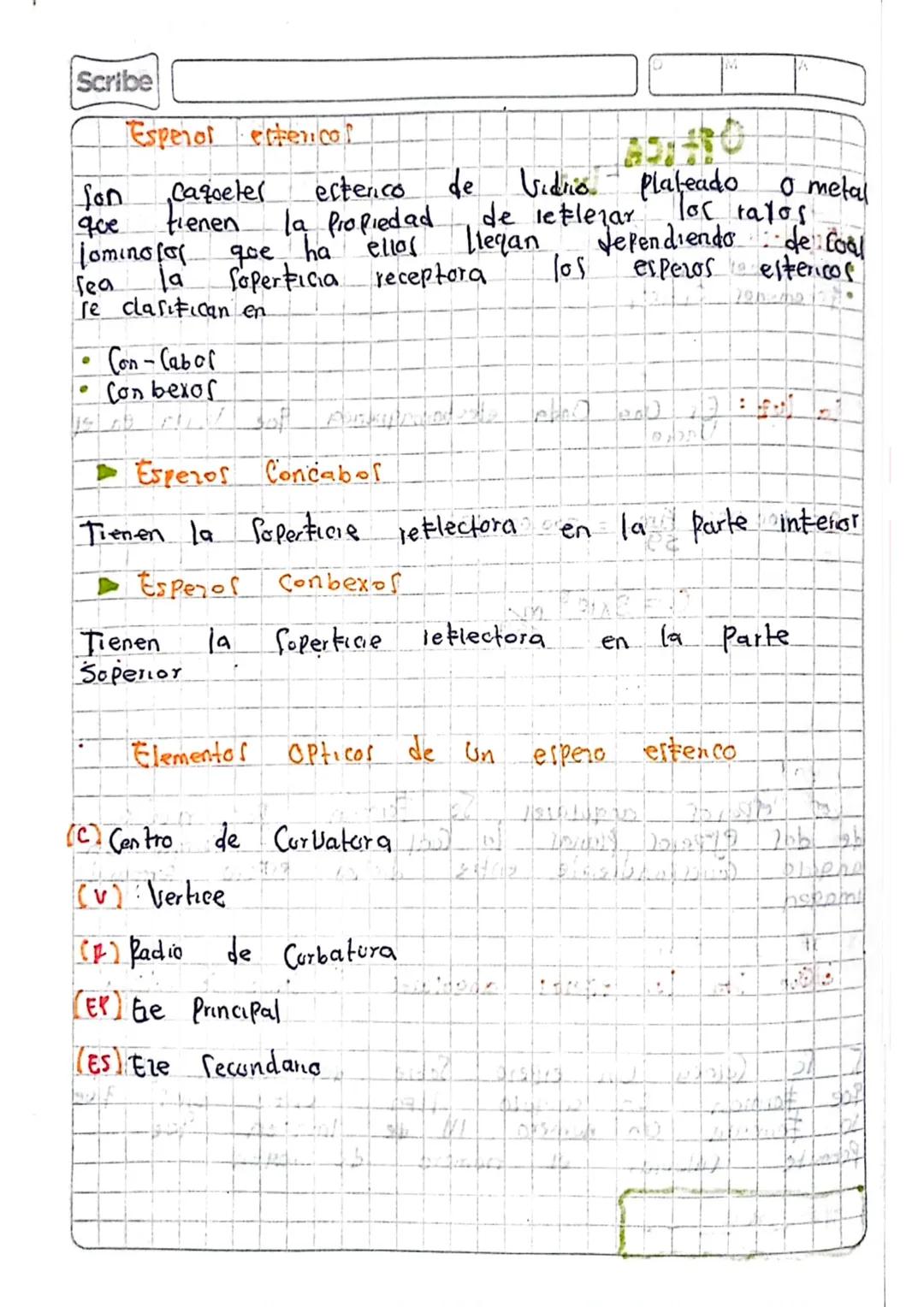

Espejos Esféricos y sus Características

Los espejos esféricos son superficies curvas de vidrio plateado o metal que reflejan los rayos luminosos que llegan a ellos. Estos se clasifican en dos tipos principales:

• Cóncavos: tienen la superficie reflectora en la parte interior de la curva
• Convexos: tienen la superficie reflectora en la parte exterior de la curva

Los elementos ópticos fundamentales de un espejo esférico incluyen:

• Centro de Curvatura (C): el centro de la esfera de la cual el espejo forma parte
• Vértice (V): el punto medio del espejo
• Radio de Curvatura (r): la distancia desde el centro de curvatura hasta el vértice
• Eje Principal (EP): la línea recta que pasa por el centro de curvatura y el vértice

💡 Los espejos esféricos están presentes en tu vida diaria: desde los retrovisores de autos (convexos) hasta los espejos de maquillaje (cóncavos).

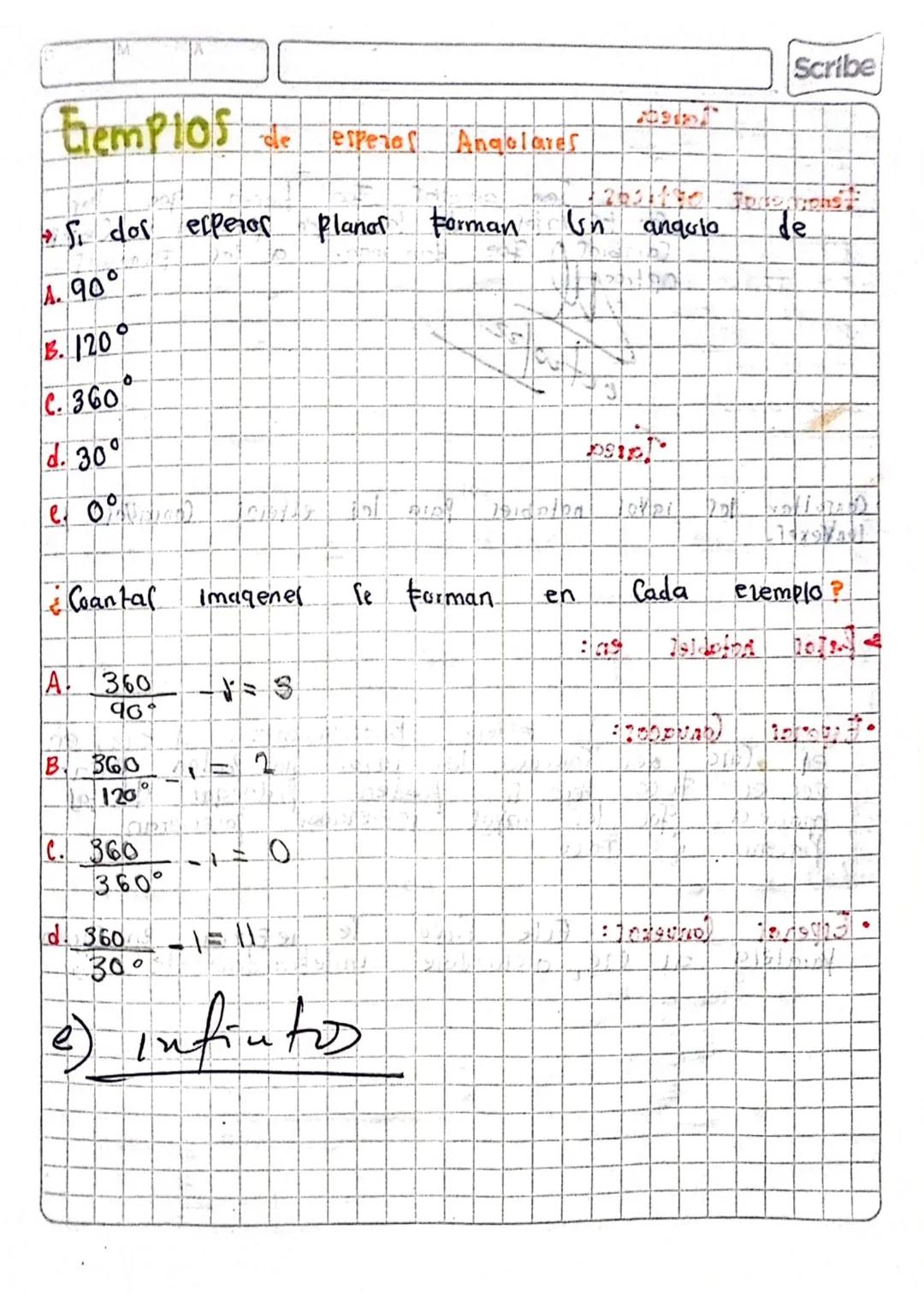

Ejemplos de Espejos Angulares

Cuando dos espejos planos forman diferentes ángulos entre sí, el número de imágenes varía según la fórmula N = (360/α) - 1. Veamos algunos ejemplos:

Si los espejos forman un ángulo de 90°, el número de imágenes será (360/90) - 1 = 3 imágenes.

Con un ángulo de 120°, se formarán (360/120) - 1 = 2 imágenes.

Un caso interesante es cuando el ángulo es de 360°, donde (360/360) - 1 = 0 imágenes, lo cual tiene sentido porque los espejos estarían completamente cerrados.

Para un ángulo muy pequeño como 30°, se formarían muchas más imágenes: (360/30) - 1 = 11 imágenes.

💡 ¡Experimenta! Si tienes dos espejos pequeños en casa, prueba a colocarlos en diferentes ángulos y cuenta las imágenes que se forman.

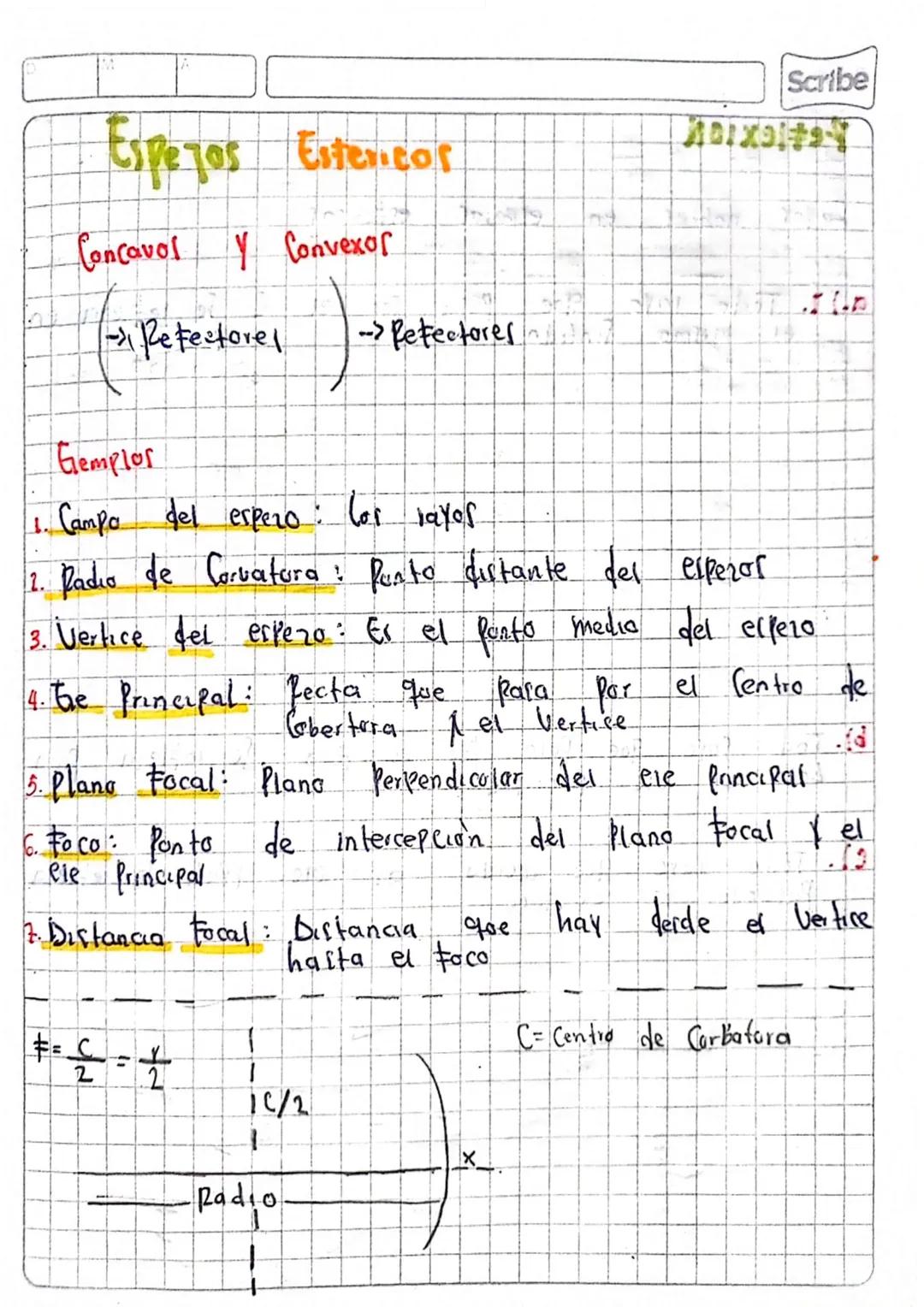

Elementos de los Espejos Esféricos

Los espejos esféricos, tanto cóncavos como convexos, poseen elementos clave para entender su funcionamiento:

El campo del espejo representa el área donde los rayos pueden reflejarse. El vértice es el punto medio del espejo, mientras que el centro de curvatura es un punto distante que define la forma del espejo.

El eje principal es la recta que pasa por el centro de curvatura y el vértice. El plano focal es perpendicular al eje principal, y el foco es el punto donde se intersectan el plano focal y el eje principal.

La distancia focal (f) es la distancia desde el vértice hasta el foco, y se relaciona con el radio de curvatura mediante la fórmula: f = r/2. Esta relación es fundamental para calcular cómo se forman las imágenes.

💡 La distancia focal es la mitad del radio de curvatura. Este dato te ayudará a resolver problemas de óptica más rápidamente.

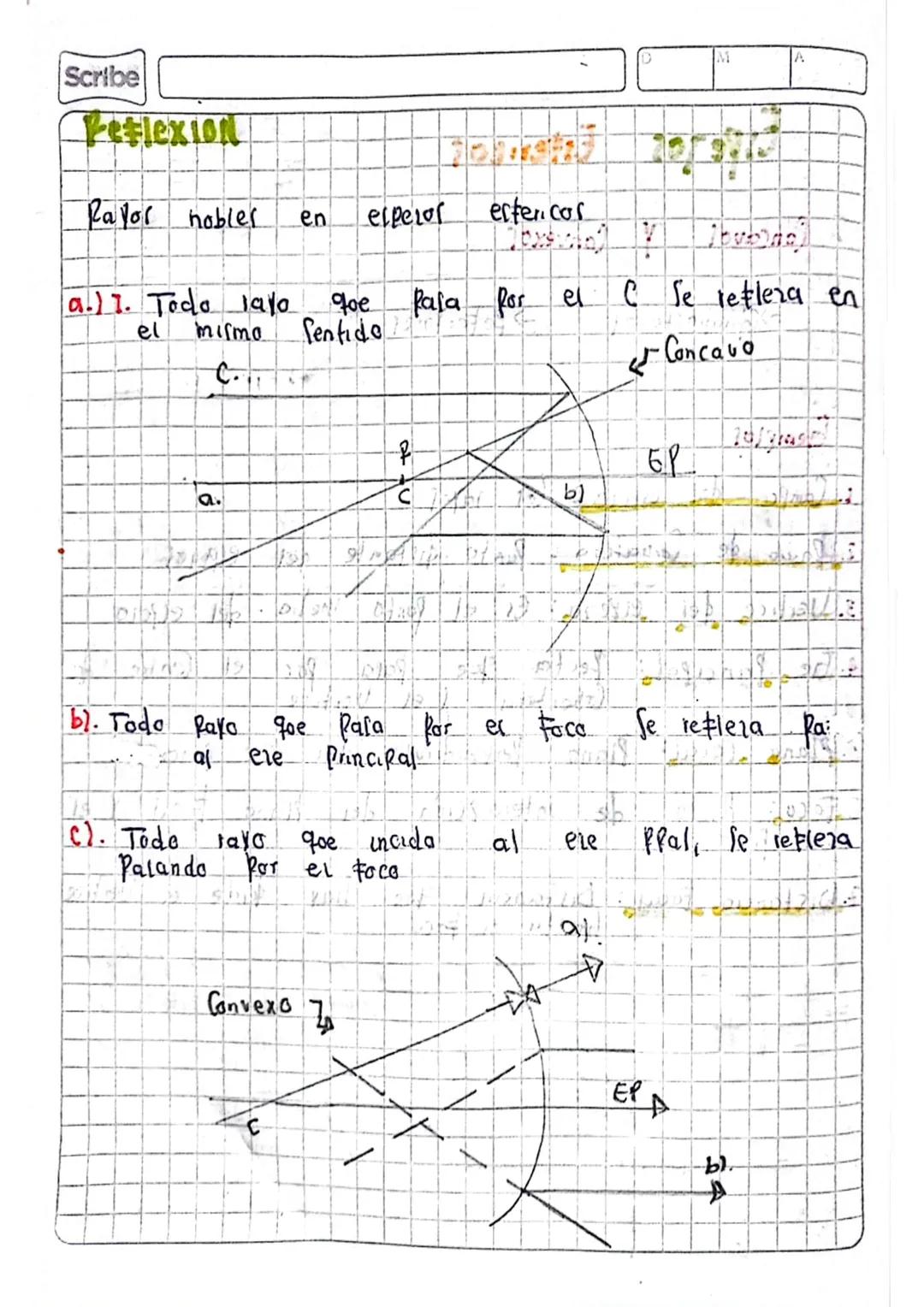

Reflexión de Rayos en Espejos Esféricos

La reflexión de rayos en espejos esféricos sigue principios específicos que nos permiten predecir cómo se formarán las imágenes:

En un espejo cóncavo:

• Todo rayo que pasa por el centro de curvatura (C) se refleja en el mismo sentido
• Todo rayo que pasa por el foco se refleja paralelo al eje principal
• Todo rayo que incide paralelo al eje principal se refleja pasando por el foco

En un espejo convexo:

• Los rayos siguen principios similares pero con algunas diferencias debido a la forma convexa del espejo
• Las imágenes formadas serán siempre virtuales y derechas

Estos principios son fundamentales para la construcción gráfica de imágenes y nos permiten entender cómo funcionan dispositivos ópticos.

💡 Estos principios de reflexión son como las "reglas del juego" para los rayos de luz. Domínalos y podrás predecir exactamente cómo se formará cualquier imagen.

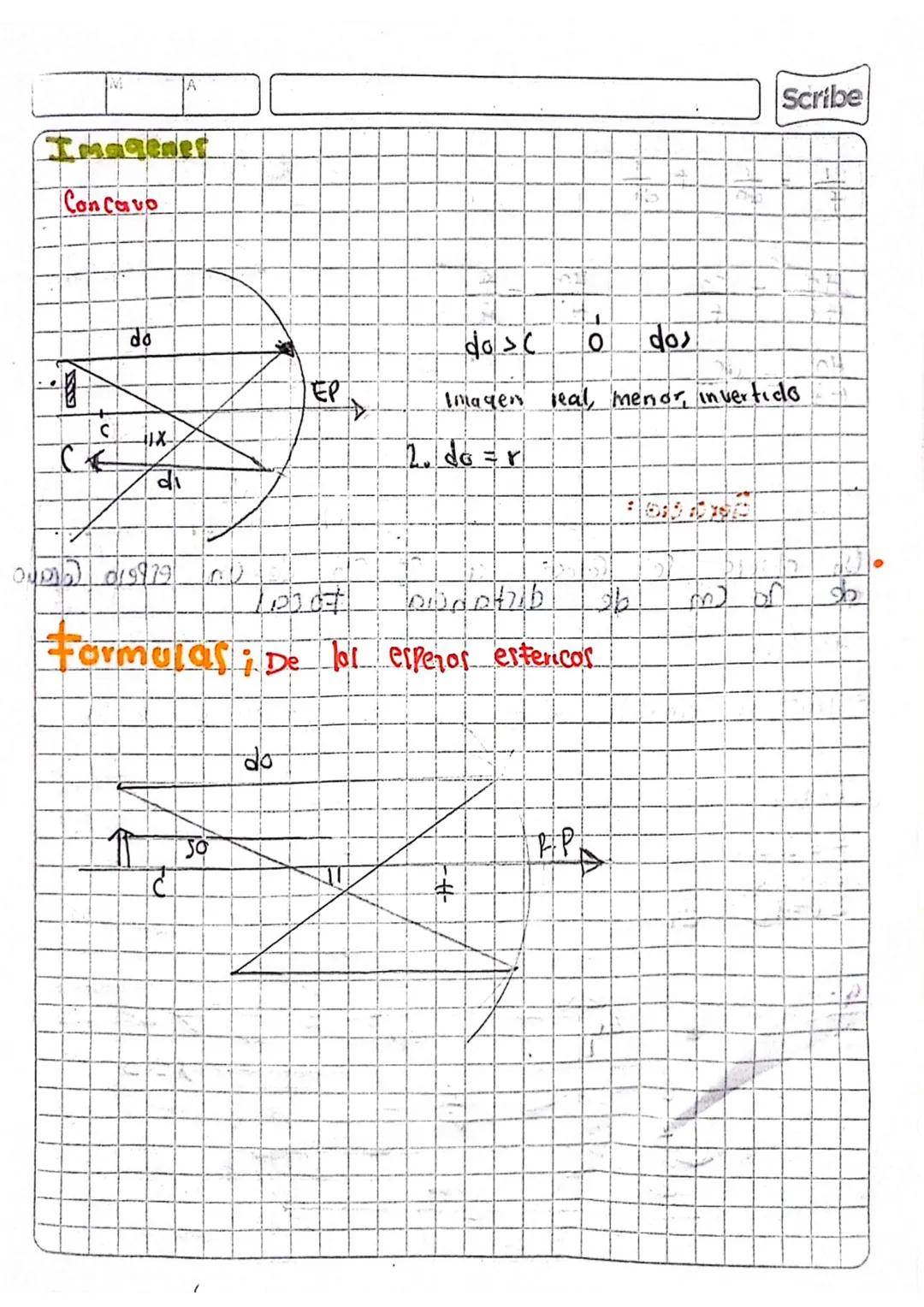

Formación de Imágenes en Espejos Cóncavos

En los espejos cóncavos, la posición, tamaño y naturaleza de la imagen dependen de la ubicación del objeto respecto al espejo:

Cuando el objeto está más allá del centro de curvatura, la imagen formada es real, menor e invertida. Si el objeto está exactamente en el centro de curvatura $do = r$, la imagen tendrá características específicas.

Para calcular matemáticamente las características de la imagen, utilizamos fórmulas específicas de los espejos esféricos. Estas ecuaciones nos permiten determinar la posición de la imagen (di), su tamaño y si será real o virtual.

La construcción gráfica de imágenes se realiza trazando los rayos notables y determinando dónde convergen o de dónde parecen divergir.

💡 Las imágenes reales pueden proyectarse en una pantalla, mientras que las virtuales solo pueden verse mirando directamente al espejo. ¡Esta diferencia es clave para entender muchos fenómenos ópticos!

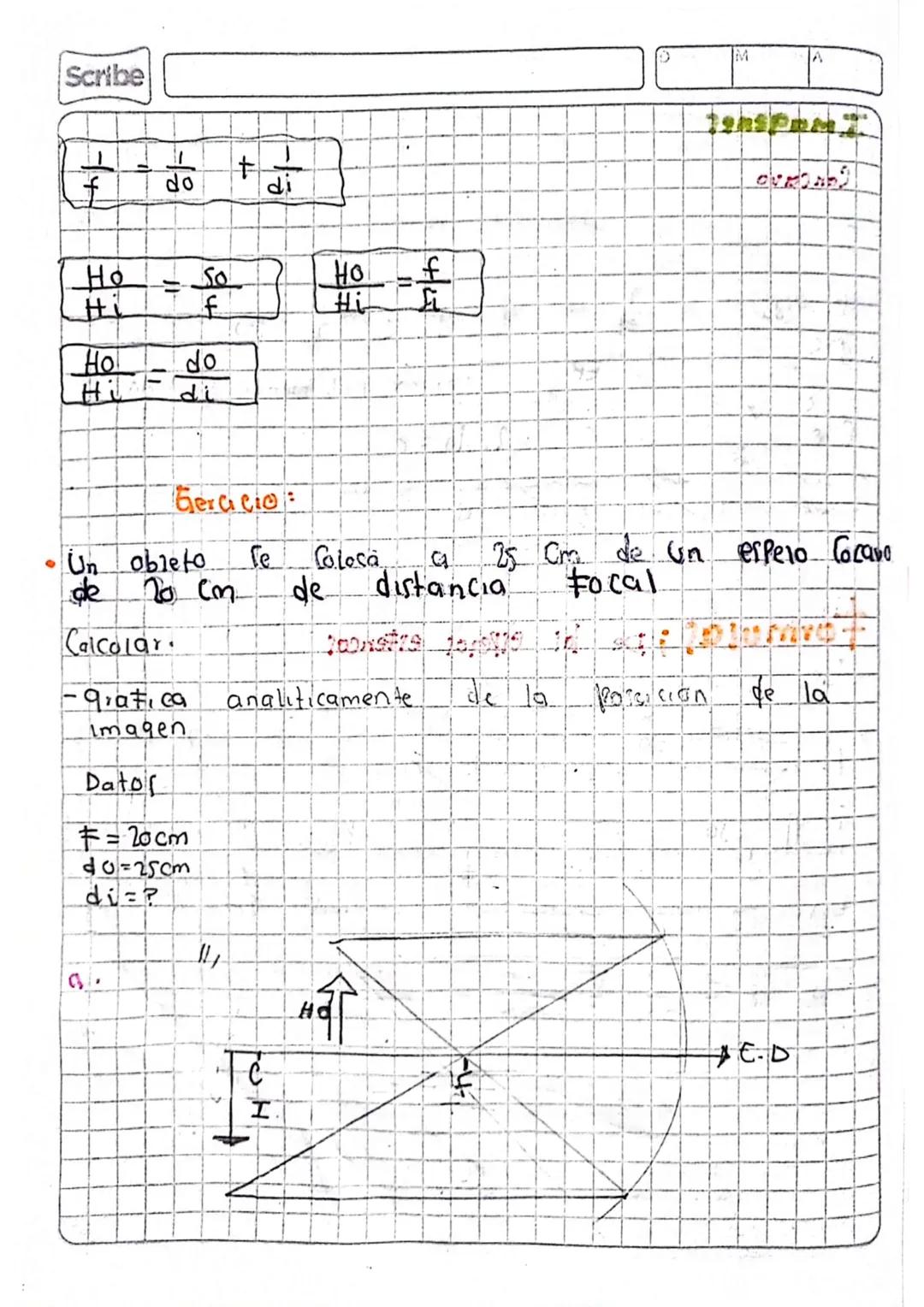

Fórmulas de Espejos Esféricos y su Aplicación

Las fórmulas fundamentales para los espejos esféricos nos permiten calcular con precisión la formación de imágenes:

• Ecuación del espejo: 1/f = 1/do + 1/di
• Relación de aumento lateral: Ho/Hi = so/f
• Relación alternativa: Ho/Hi = f/fi
• Relación de posición: Ho/Hi = -do/di

Estas ecuaciones son herramientas poderosas para resolver problemas prácticos de óptica.

Veamos un ejemplo: un objeto se coloca a 25 cm de un espejo cóncavo con distancia focal de 20 cm. Para calcular la posición de la imagen, aplicamos la ecuación del espejo y despejamos di.

💡 Al resolver problemas de óptica, siempre identifica primero qué datos tienes y qué necesitas encontrar. Luego selecciona la fórmula adecuada y despeja la variable buscada.

Resolución de Problemas de Espejos Esféricos

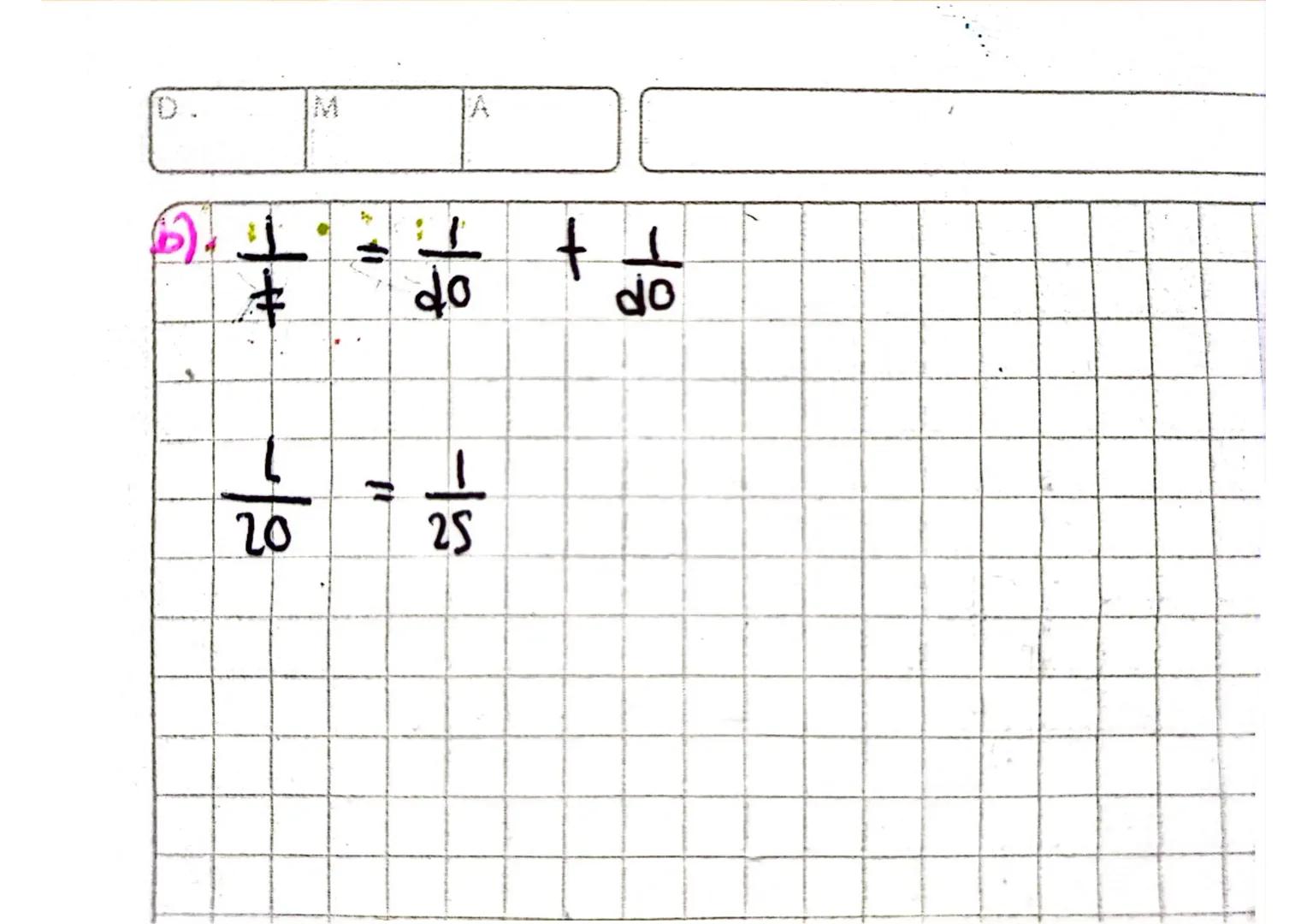

Al resolver problemas de espejos esféricos, debemos aplicar correctamente la ecuación principal: 1/f = 1/do + 1/di

Para nuestro ejemplo con f = 20 cm y do = 25 cm, sustituimos los valores: 1/20 = 1/25 + 1/di

Despejando di: 1/di = 1/20 - 1/25 = 5/100 - 4/100 = 1/100

Por tanto, di = 100 cm

Esto significa que la imagen se formará a 100 cm del espejo. Al ser un espejo cóncavo con el objeto ubicado entre el centro de curvatura y el foco, la imagen será real, invertida y de mayor tamaño que el objeto.

💡 Al obtener un valor positivo para di, sabemos que la imagen es real. Si el resultado fuera negativo, indicaría una imagen virtual (que se forma "detrás" del espejo).
