Introducción a las Leyes de Kirchhoff

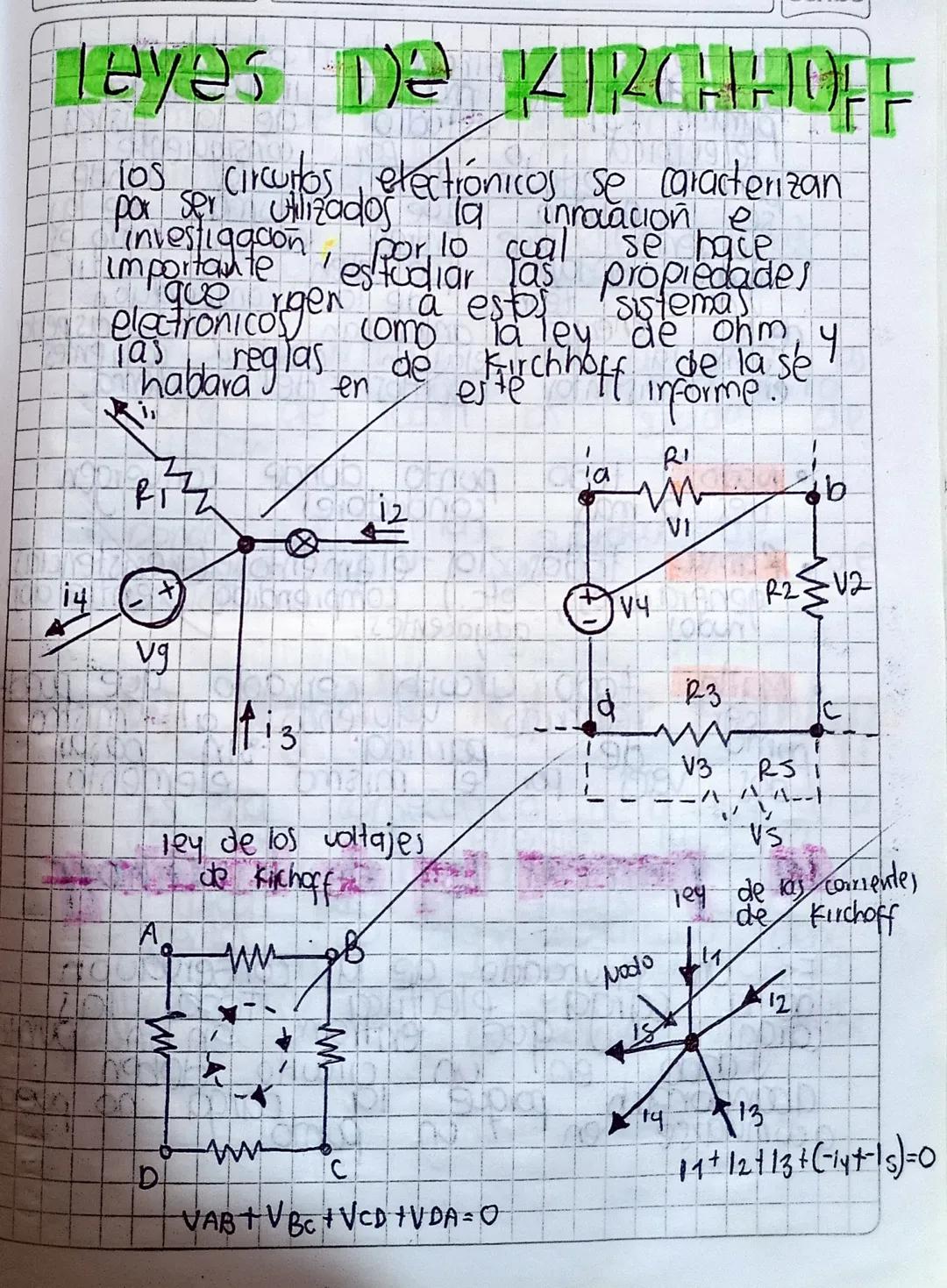

Los circuitos electrónicos están en todos lados y entender cómo funcionan es clave para la innovación tecnológica. Las leyes de Kirchhoff, junto con la ley de Ohm, son las herramientas básicas que necesitas dominar.

Existen dos leyes principales: la ley de voltajes (también llamada segunda ley) y la ley de corrientes (primera ley). La ley de voltajes dice que en cualquier circuito cerrado, la suma de todas las caídas de tensión debe ser cero.

La ley de corrientes establece que en cualquier nodo del circuito, la cantidad de corriente que entra debe ser igual a la que sale. Es como el agua en una tubería: lo que entra por un lado debe salir por el otro.

Dato curioso: Estas leyes se basan en principios de conservación que son fundamentales en la física: conservación de la energía y conservación de la carga.

Conceptos Básicos y Primera Ley

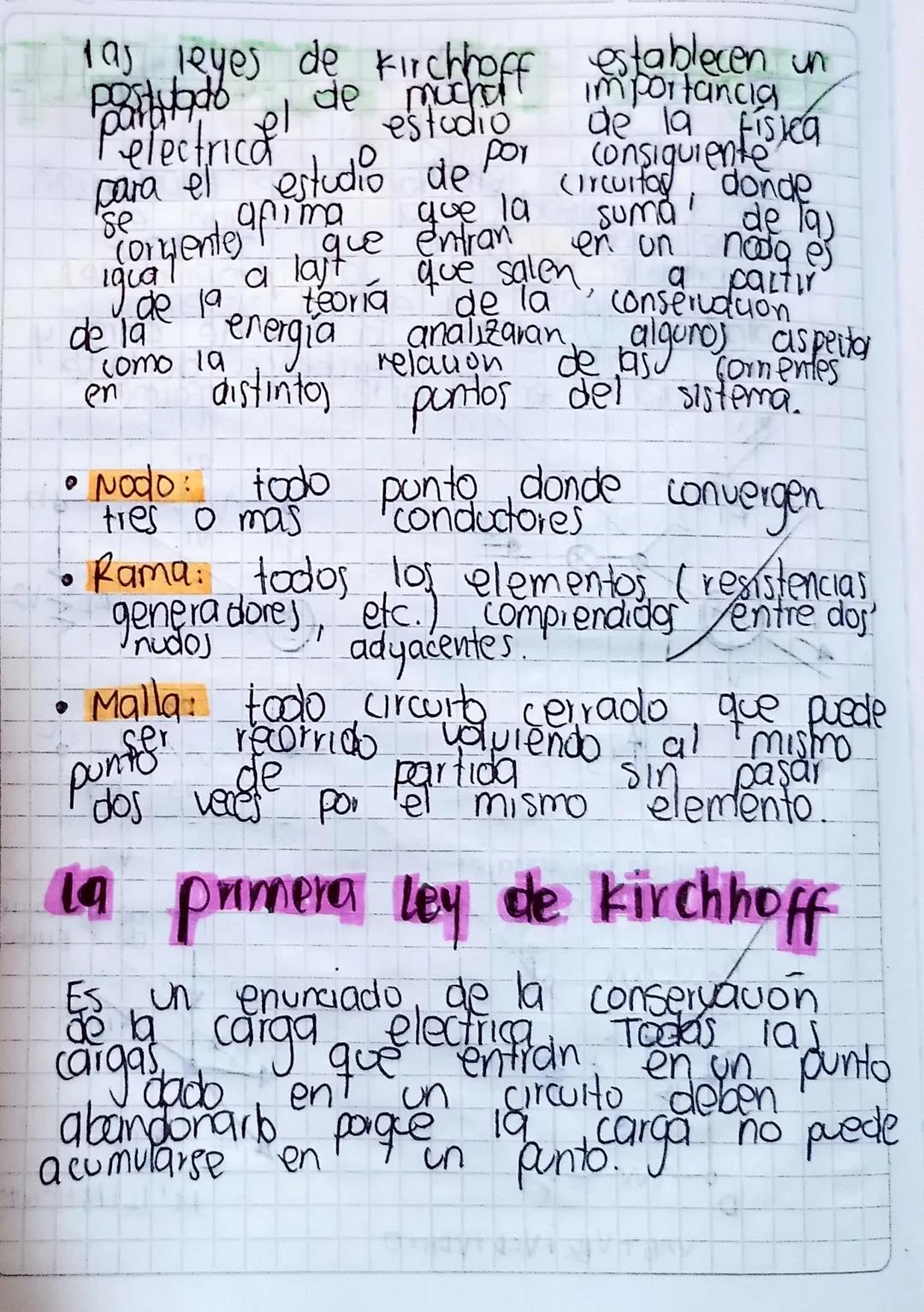

Antes de aplicar las leyes, necesitas conocer tres elementos clave. Un nodo es cualquier punto donde se conectan tres o más conductores. Una rama incluye todos los componentes (resistencias, generadores) entre dos nodos. Una malla es un circuito cerrado que puedes recorrer volviendo al punto de partida.

La primera ley de Kirchhoff se basa en la conservación de la carga eléctrica. Piénsalo así: la carga no puede "desaparecer" mágicamente en un punto del circuito.

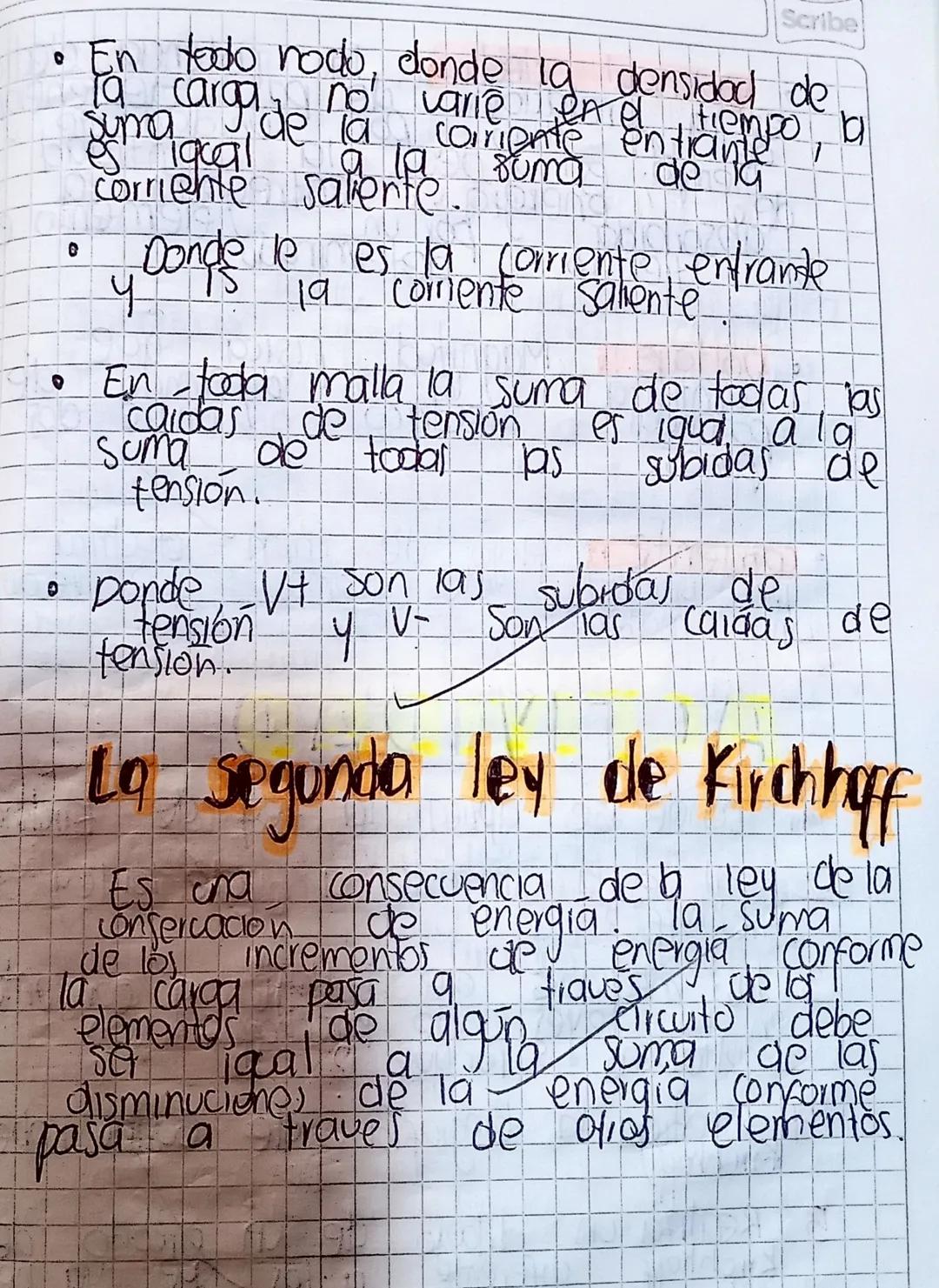

Esta ley establece que en todo nodo, la suma de las corrientes entrantes es igual a la suma de las corrientes salientes. Es decir: Ie = Is, donde Ie son las corrientes que entran y Is las que salen.

Consejo práctico: Para aplicar esta ley, simplemente cuenta todas las corrientes que llegan a un nodo y todas las que se van. ¡Deben ser iguales!

Segunda Ley de Kirchhoff

La segunda ley de Kirchhoff se fundamenta en la conservación de la energía. Cuando una carga eléctrica recorre un circuito cerrado, la energía total que gana debe ser igual a la que pierde.

En cualquier malla, la suma de todas las subidas de tensión (Vt) debe ser igual a la suma de todas las caídas de tensión $V-$. Esto significa que: ΣVt = ΣV-.

Imagínate caminando por una montaña y regresando al mismo punto: toda la energía que gastas subiendo la recuperas al bajar. Lo mismo pasa con la electricidad en un circuito cerrado.

Esta ley es especialmente útil para analizar circuitos complejos con múltiples fuentes de voltaje y resistencias. Te permite escribir ecuaciones que describen completamente el comportamiento del sistema.

Tip de estudio: Siempre define una dirección para recorrer la malla antes de aplicar la segunda ley. Esto te ayudará a mantener consistencia en los signos.

Conceptos Fundamentales de Electricidad

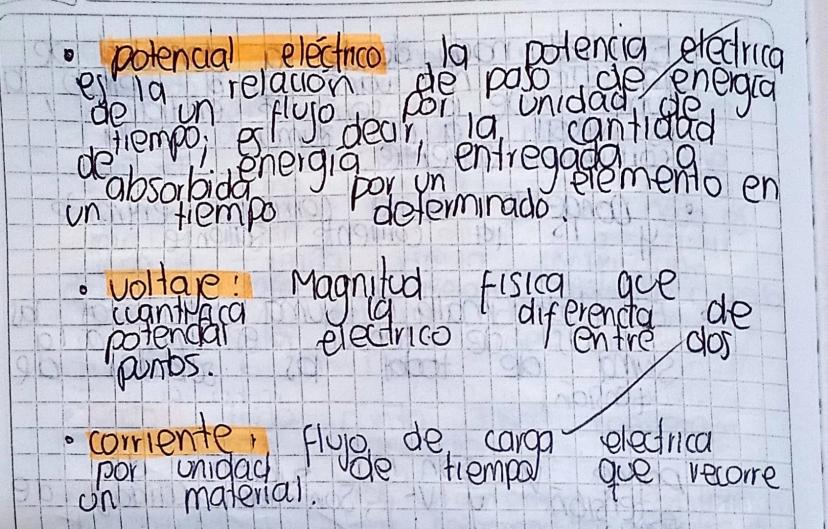

Para dominar las leyes de Kirchhoff necesitas entender tres conceptos básicos. El potencial eléctrico representa la capacidad de realizar trabajo eléctrico, mientras que la potencia eléctrica mide cuánta energía se transfiere por unidad de tiempo.

El voltaje es la diferencia de potencial eléctrico entre dos puntos. Piénsalo como la "presión" que empuja a los electrones a moverse. Entre mayor sea el voltaje, mayor será la fuerza que impulsa la corriente.

La corriente eléctrica es el flujo de carga que pasa por un material en cierto tiempo. Es como medir cuántos electrones cruzan un punto específico cada segundo.

Estos tres conceptos están íntimamente relacionados y son fundamentales para resolver cualquier problema de circuitos eléctricos usando las leyes de Kirchhoff.

Recuerda: Voltaje es la causa, corriente es el efecto, y potencia es el resultado de su combinación.
