¿Sabés que cuando abris una puerta o usás una llave...
Física116 visualizaciones·Actualizado 6 de jul de 2026·8 páginasFundamentos de Estática: Fuerzas y Equilibrio
Z
zharikflorez23@zharikflorez23_x9bod
1 / 8
1
of 8

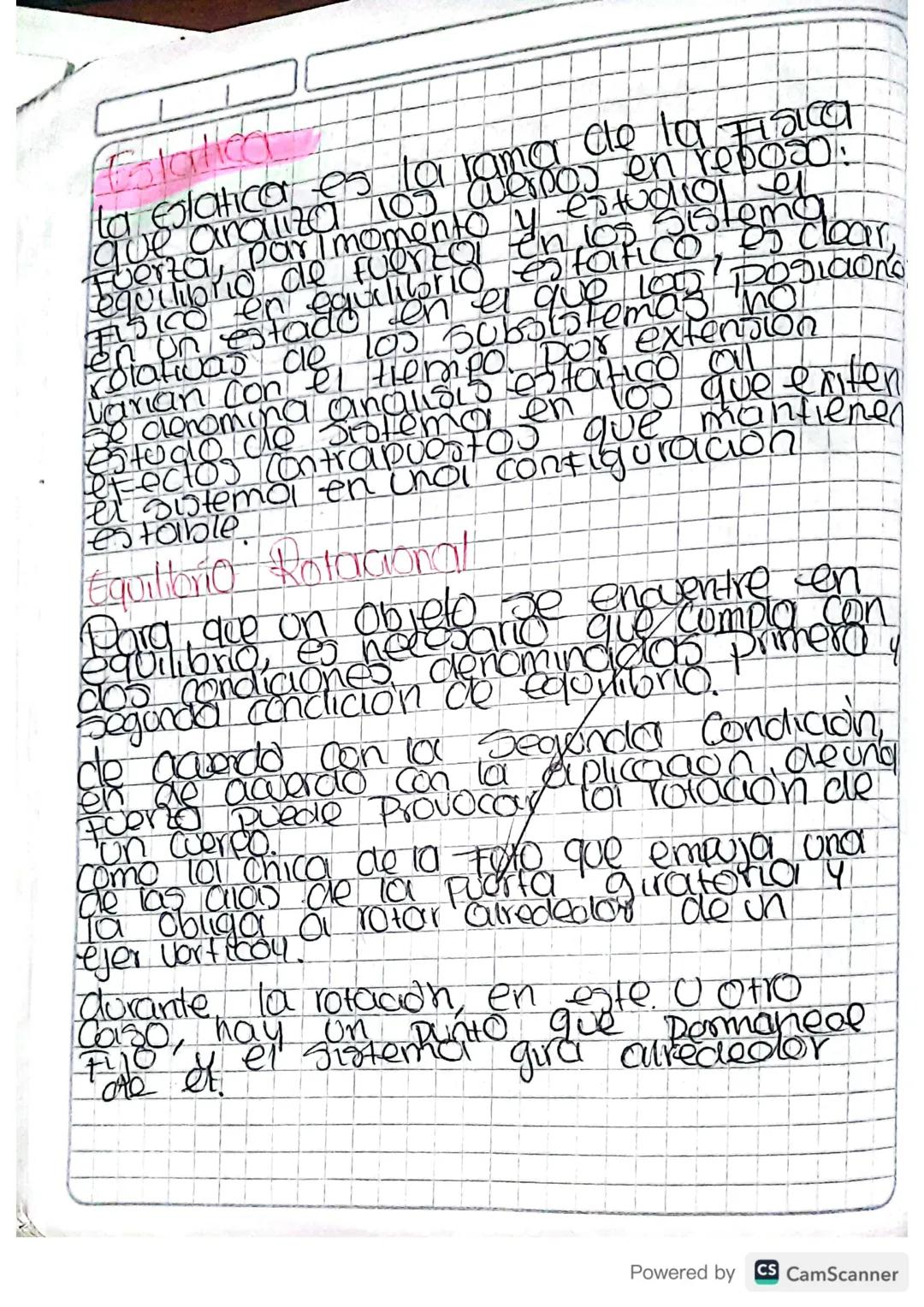

¿Qué es la Estática y el Equilibrio Rotacional?
La estática analiza los cuerpos que están quietos o en equilibrio. Imaginate cuando empujás una puerta: aplicás una fuerza que hace girar la puerta alrededor de las bisagras.
Para que un objeto esté en equilibrio, debe cumplir dos condiciones importantes. La segunda condición nos dice que cualquier fuerza puede provocar que un cuerpo rote alrededor de un punto fijo.
Durante la rotación, siempre hay un punto que se mantiene inmóvil mientras todo el sistema gira a su alrededor. Este concepto lo ves todos los días sin darte cuenta.
¡Dato clave! En el equilibrio rotacional, las posiciones relativas de las partes del sistema no cambian con el tiempo.
2
of 8

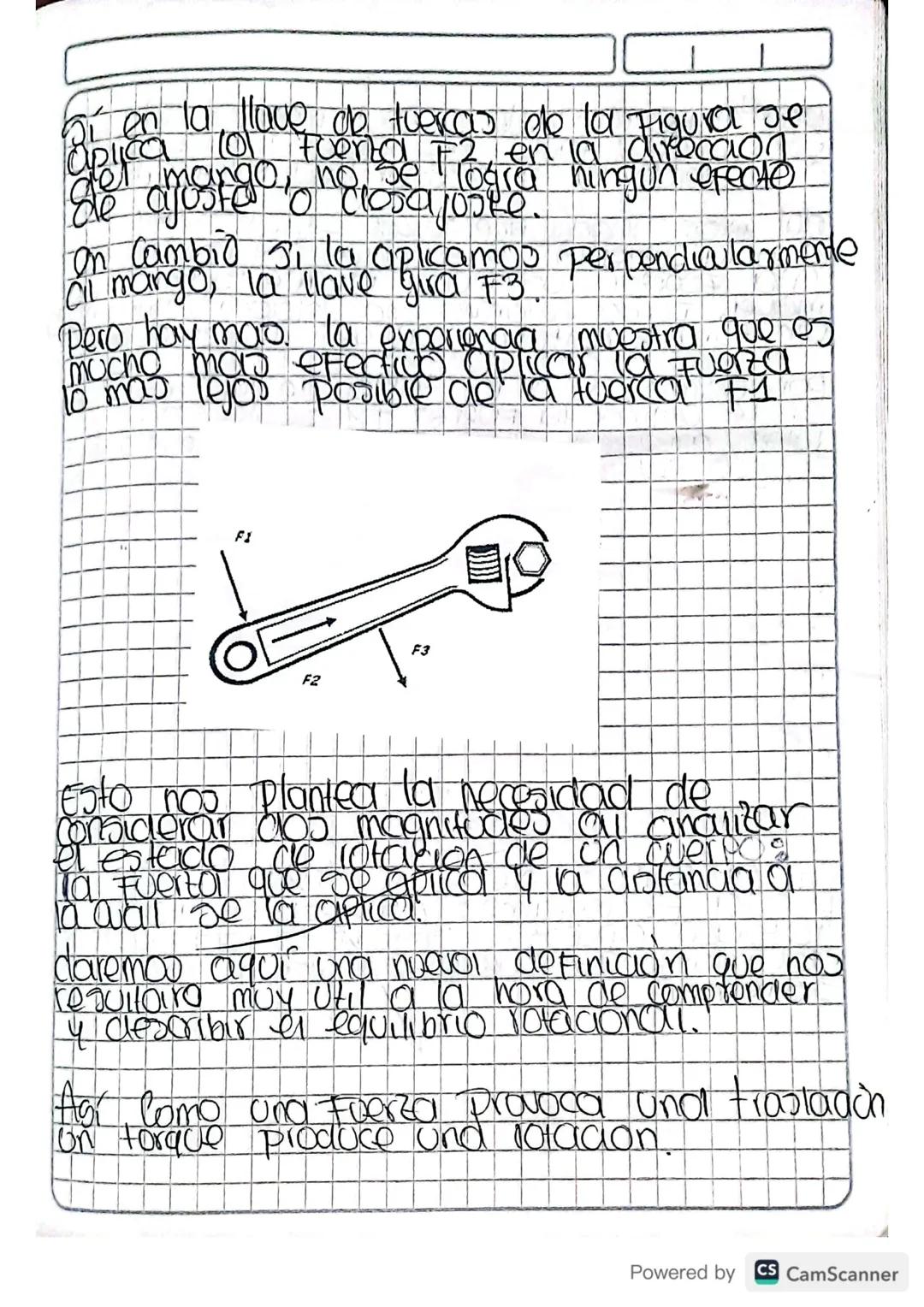

El Poder de la Fuerza y la Distancia
Si aplicás fuerza en la dirección del mango de una llave de tuercas (F2), no lográs nada. Pero si la aplicás perpendicularmente (F3), la llave gira perfectamente.
Acá viene lo interesante: es mucho más efectivo aplicar la fuerza lo más lejos posible de la tuerca (F1). Por eso las llaves largas son más fáciles de usar que las cortas.
Esto nos enseña que para analizar la rotación necesitamos considerar dos magnitudes: la fuerza que aplicás y la distancia desde donde la aplicás. Así como una fuerza provoca traslación, un torque produce rotación.
¡Tip de estudio! El torque mide qué tan fuerte es la tendencia de un objeto a rotar.
3
of 8

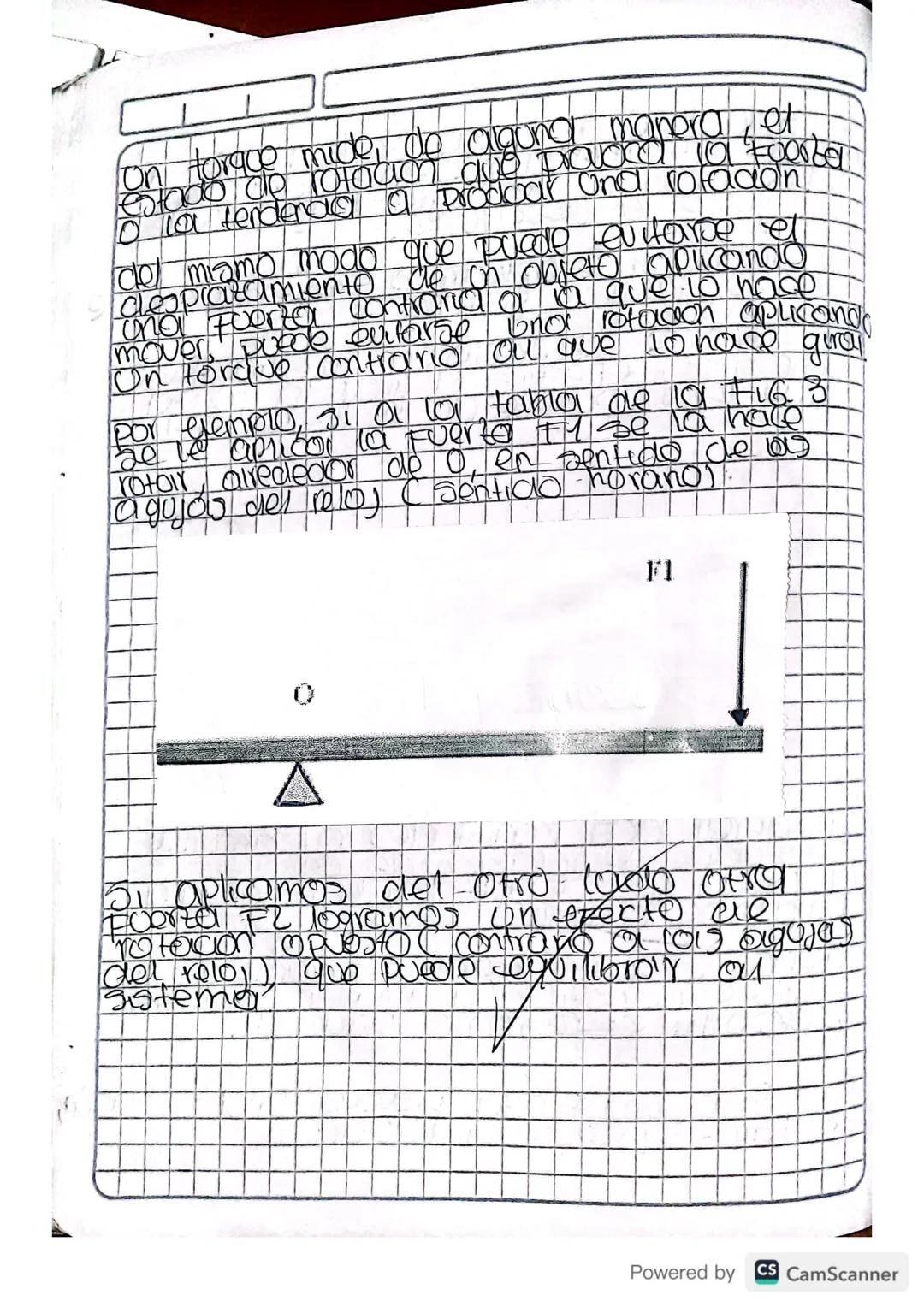

Cómo Equilibrar Rotaciones
El torque mide el "estado de rotación" que provoca una fuerza. Podés evitar que algo se mueva aplicando una fuerza contraria, y también podés evitar que algo rote aplicando un torque contrario.
Imaginate una tabla que puede girar alrededor del punto O. Si aplicás la fuerza F1, la tabla rota en sentido horario (como las agujas del reloj).
Para equilibrar el sistema, aplicás otra fuerza F2 del otro lado, que genera un efecto de rotación opuesto (antihorario). Cuando ambos torques se equilibran, la tabla queda estática.
¡Concepto clave! Podés contrarrestar cualquier rotación aplicando un torque en sentido opuesto.
4
of 8

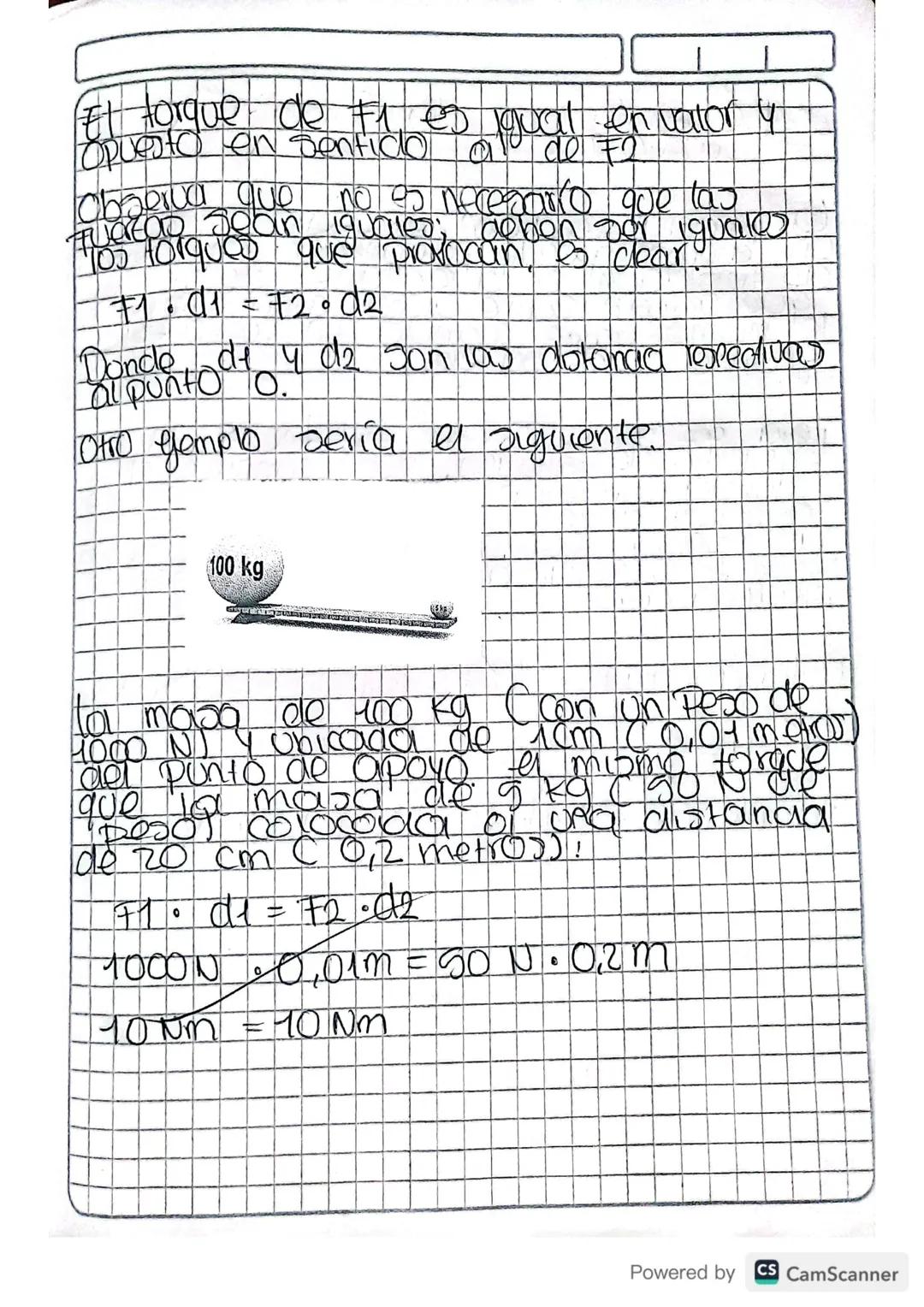

La Fórmula del Equilibrio Rotacional
Acá está la clave: no es necesario que las fuerzas sean iguales, sino que los torques que provocan sean iguales. La fórmula es: F₁ × d₁ = F₂ × d₂
Mirá este ejemplo práctico: una masa de 100 kg (1000 N) ubicada a 1 cm del punto de apoyo genera el mismo torque que una masa de 5 kg (50 N) colocada a 20 cm de distancia.
Haciendo los cálculos: 1000 N × 0,01 m = 50 N × 0,2 m = 10 Nm. ¡Ambos dan 10 Nm! Esto explica por qué podés levantar objetos pesados usando una palanca larga.
¡Truco para exámenes! Recordá siempre convertir las distancias a metros antes de calcular el torque.
5
of 8

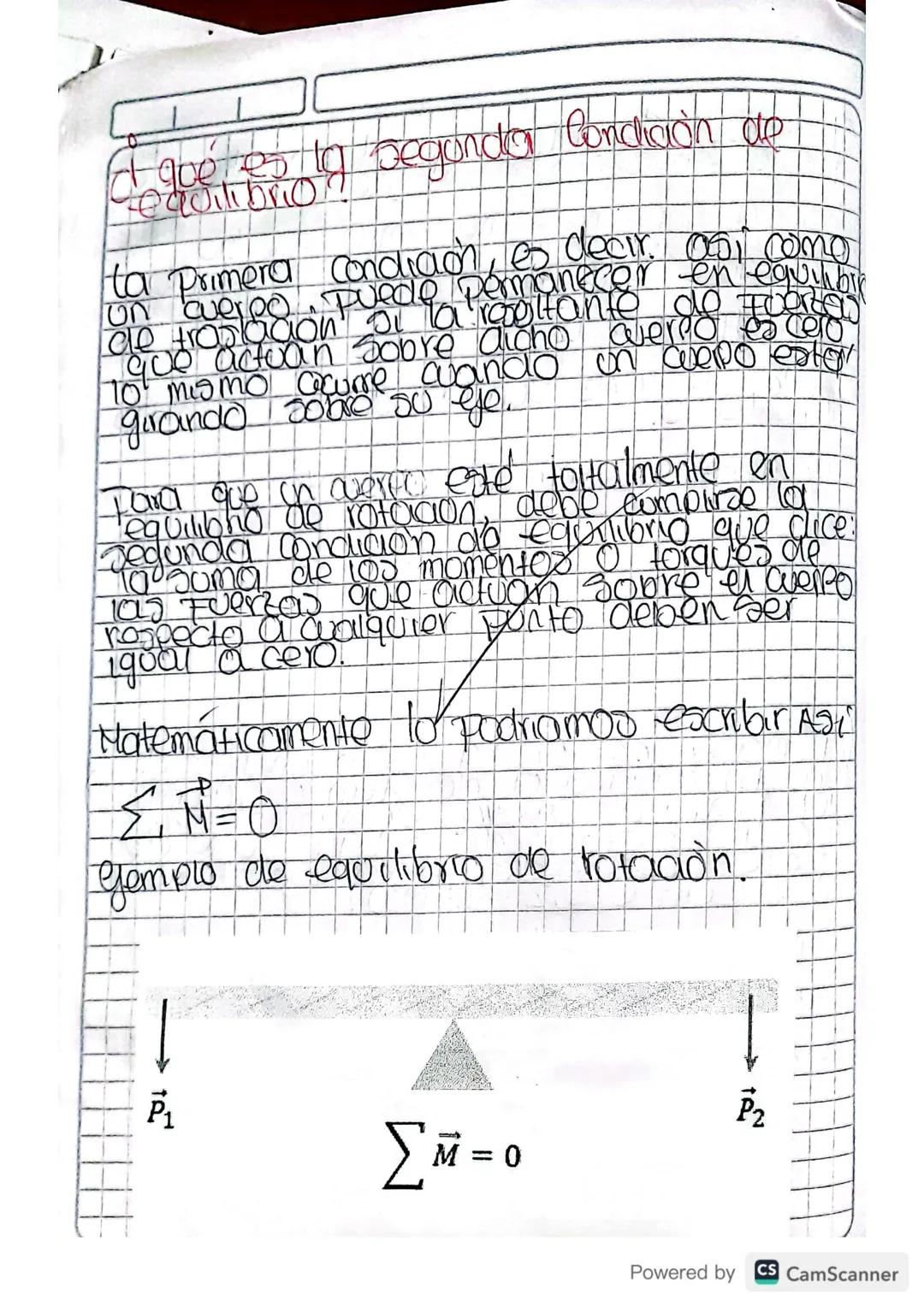

La Segunda Condición de Equilibrio
La segunda condición de equilibrio es súper importante para tus exámenes. Dice que para que un cuerpo esté totalmente en equilibrio rotacional, la suma de todos los momentos o torques debe ser igual a cero.
Matemáticamente se escribe así: ∑M = 0. Esto significa que todos los torques que hacen girar en un sentido deben equilibrarse exactamente con los torques que hacen girar en el sentido contrario.
Es como la primera condición (donde las fuerzas suman cero), pero aplicada a la rotación. Si dominás este concepto, vas a resolver cualquier problema de estática.
¡Recordatorio importante! Esta condición debe cumplirse respecto a cualquier punto que elijas como referencia.
6
of 8

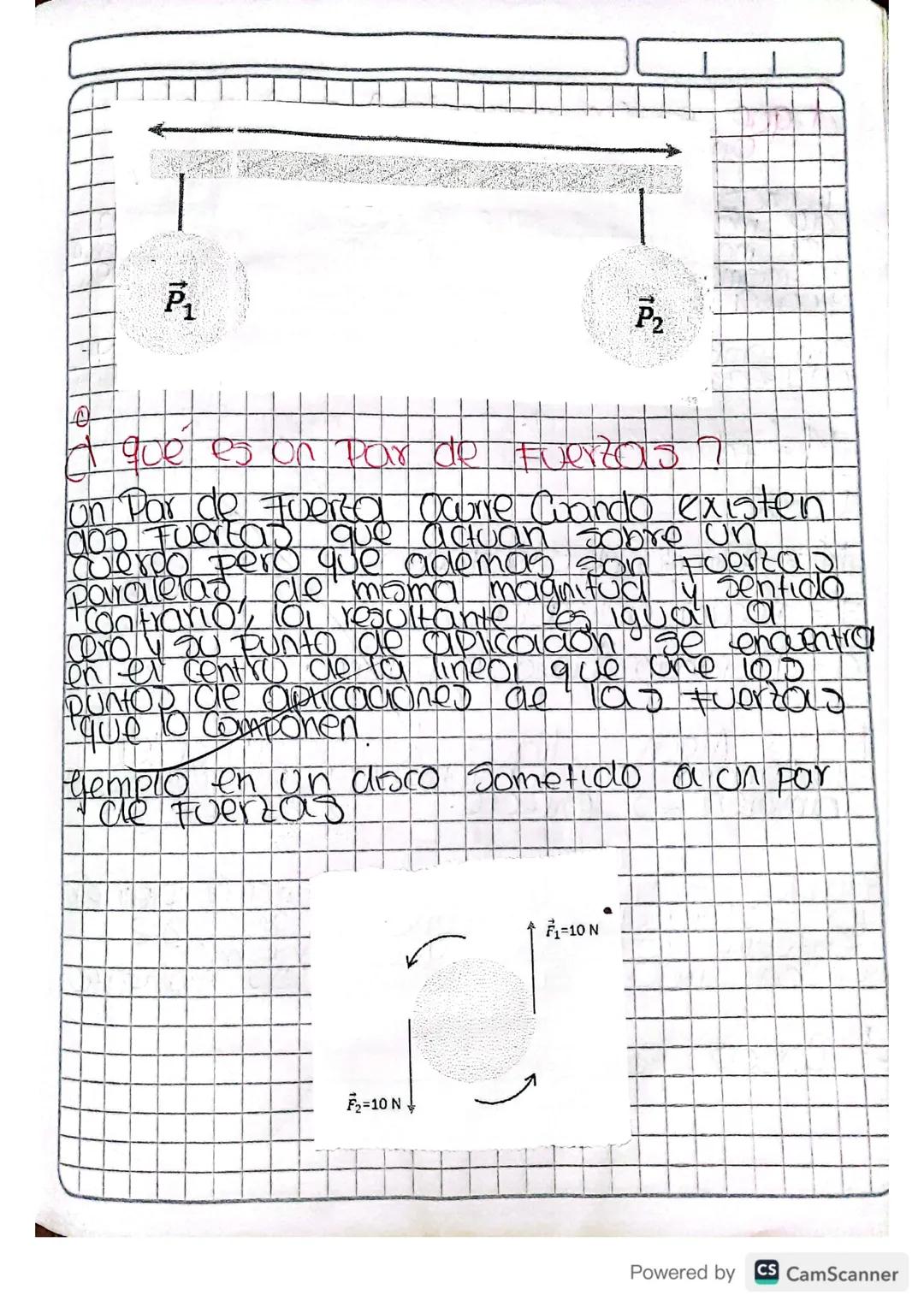

Par de Fuerzas: Cuando Dos es Mejor que Una
Un par de fuerzas aparece cuando tenés dos fuerzas paralelas, de igual magnitud pero en sentido contrario. La resultante es cero, pero el objeto igual puede rotar.
El punto de aplicación se encuentra en el centro de la línea que une ambas fuerzas. Imaginate un volante de auto: aplicás fuerzas iguales y opuestas en ambos lados para girarlo.
En un disco sometido a un par de fuerzas F₁ = 10 N y F₂ = 10 N, aunque las fuerzas se anulan, el disco puede seguir girando. Esto pasa porque el torque neto no es cero.
¡Dato curioso! Los pares de fuerzas son fundamentales en el diseño de motores y mecanismos de rotación.
7
of 8

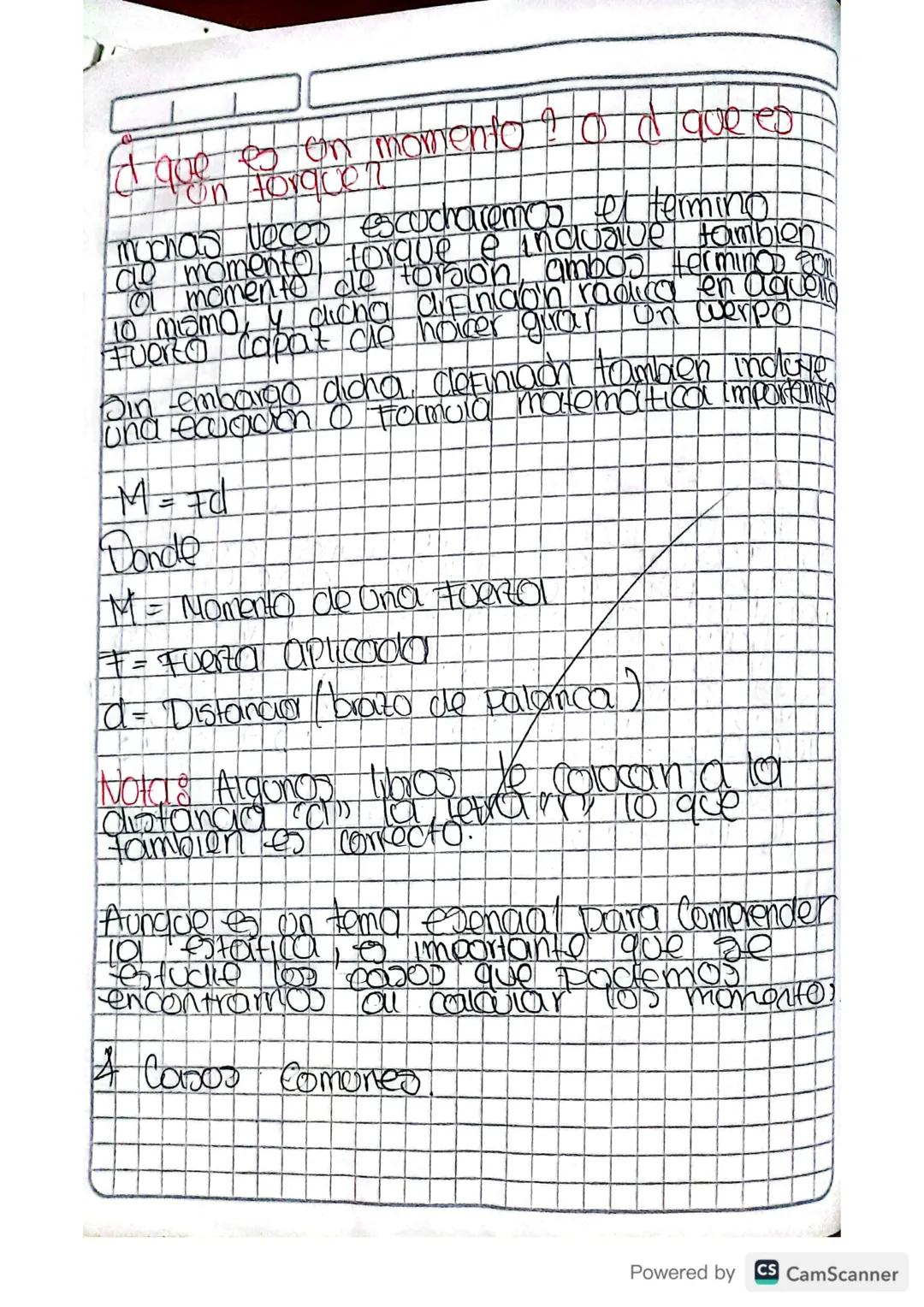

Momento y Torque: La Misma Cosa con Diferentes Nombres
Momento, torque y momento de torsión son términos que significan lo mismo: la capacidad de una fuerza para hacer girar un cuerpo. No te confundas si ves cualquiera de estos términos en tus libros.
La fórmula fundamental es: M = F × d, donde M es el momento, F es la fuerza aplicada y d es la distancia (también llamada brazo de palanca). Algunos libros usan "r" en lugar de "d".
Esta ecuación es clave para resolver problemas de estática. Memorízala porque la vas a usar constantemente en tus cálculos y exámenes.
¡Nota importante! La distancia "d" siempre se mide perpendicularmente desde el eje de rotación hasta la línea de acción de la fuerza.
8
of 8

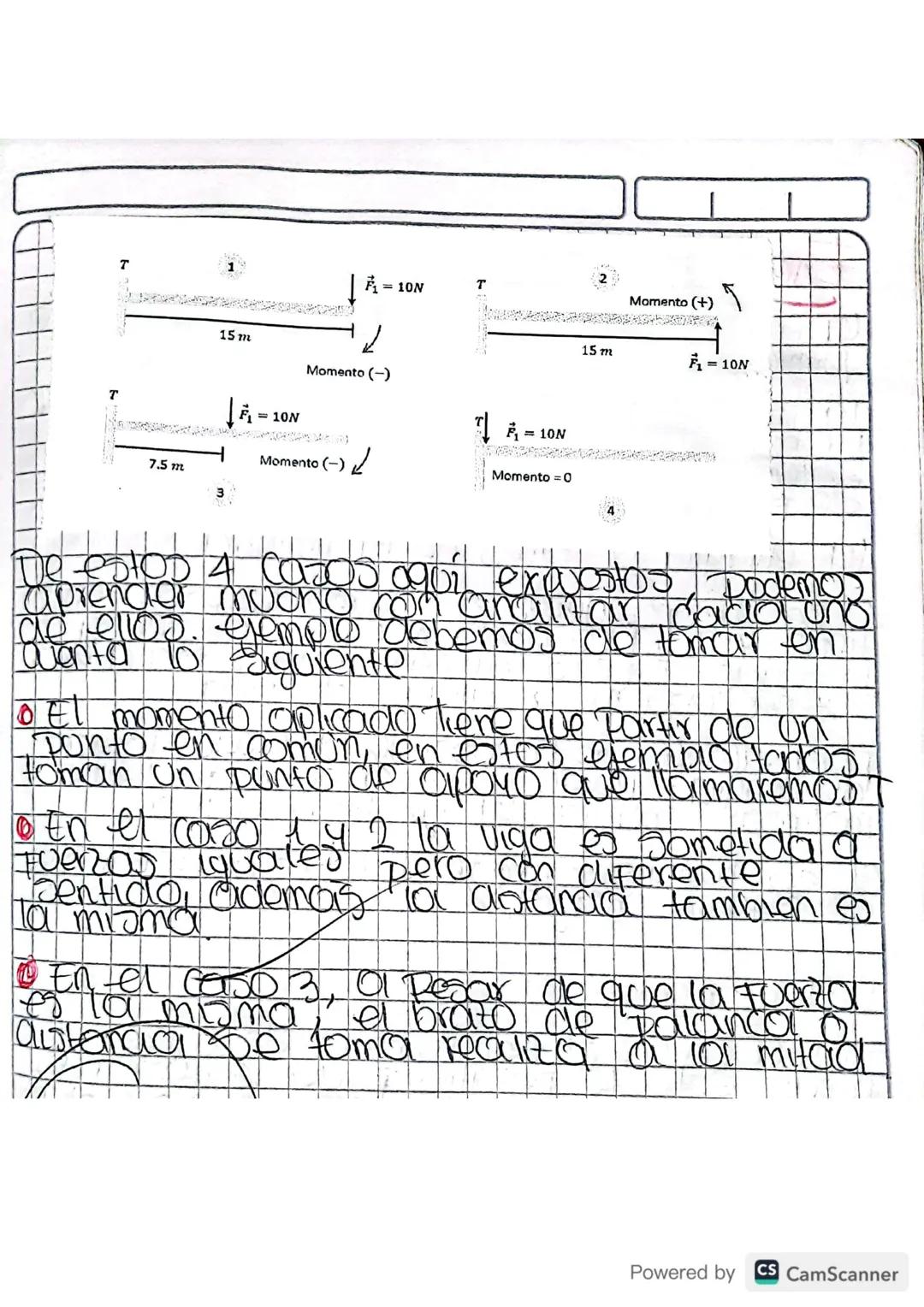

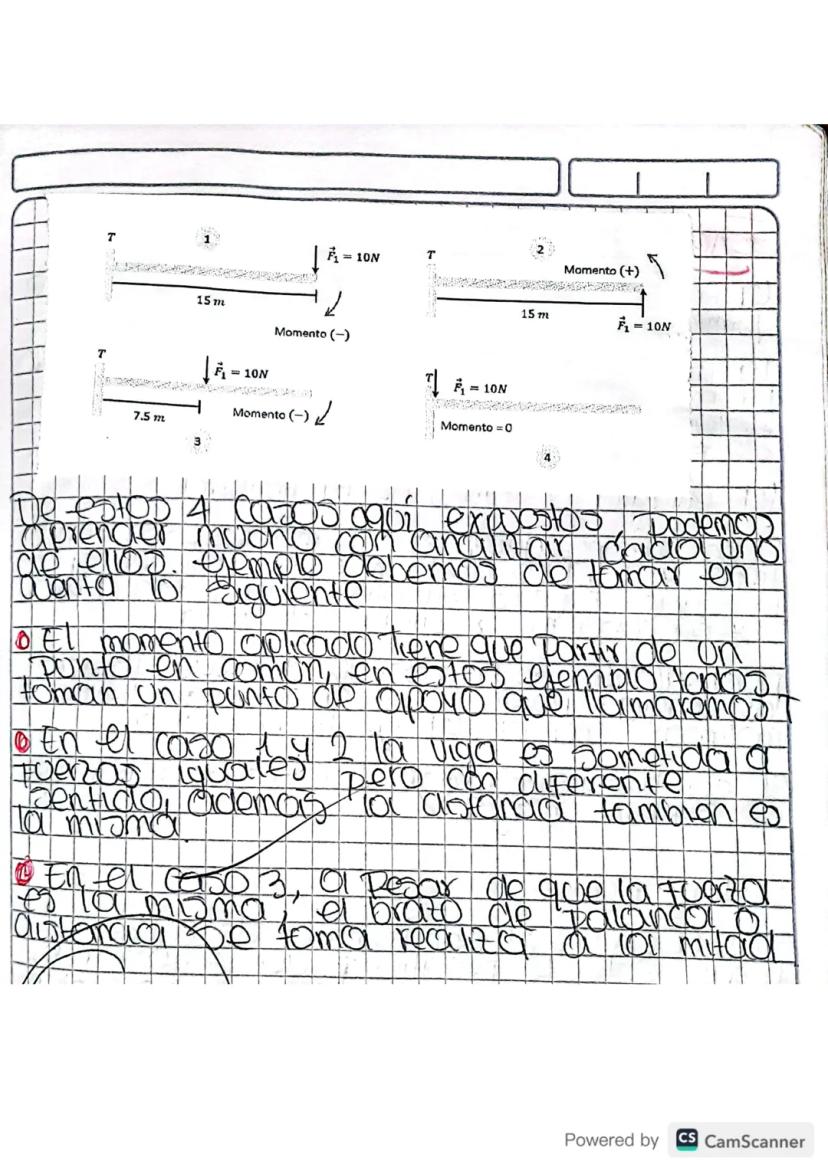

Los 4 Casos Básicos del Momento
Los cuatro casos mostrados te enseñan todo lo que necesitás saber sobre cómo calcular momentos. Observá que todos parten de un punto de apoyo común que llamamos pivote.
En los casos 1 y 2, la viga recibe fuerzas iguales (10 N) pero en diferente sentido, con la misma distancia (15 m). El momento puede ser positivo o negativo según la dirección de rotación.
En el caso 3, aunque la fuerza es igual (10 N), el brazo de palanca es la mitad (7.5 m), así que el momento también se reduce a la mitad. En el caso 4, el momento es cero porque la fuerza pasa por el punto de apoyo.
¡Estrategia de estudio! Practicá identificando estos cuatro casos en diferentes situaciones para dominar completamente el tema.
