¿Qué es un diagrama de cuerpo libre?

Imagínate que quieres entender por qué una pelota cae o por qué un libro se mantiene quieto sobre una mesa. Un diagrama de cuerpo libre es como tomar una foto de todas las fuerzas invisibles que están actuando sobre ese objeto.

Es básicamente un esquema súper visual que te muestra todas las fuerzas que empujan, jalan o afectan a un cuerpo. Lo genial es que también te da una idea intuitiva de hacia dónde se va a mover el objeto o si se va a quedar quieto.

Piensa en esto: cuando estás parado, hay fuerzas actuando sobre ti (la gravedad te jala hacia abajo, el suelo te empuja hacia arriba), pero como están equilibradas, no te caes. ¡Eso es exactamente lo que puedes ver con estos diagramas!

💡 Dato clave: Este tipo de diagrama es fundamental en física e ingeniería porque convierte problemas complicados en algo visual y fácil de entender.

Cómo crear tu diagrama paso a paso

Crear un diagrama de cuerpo libre es más fácil de lo que piensas. Solo necesitas seguir estos pasos básicos y vas a dominar la técnica.

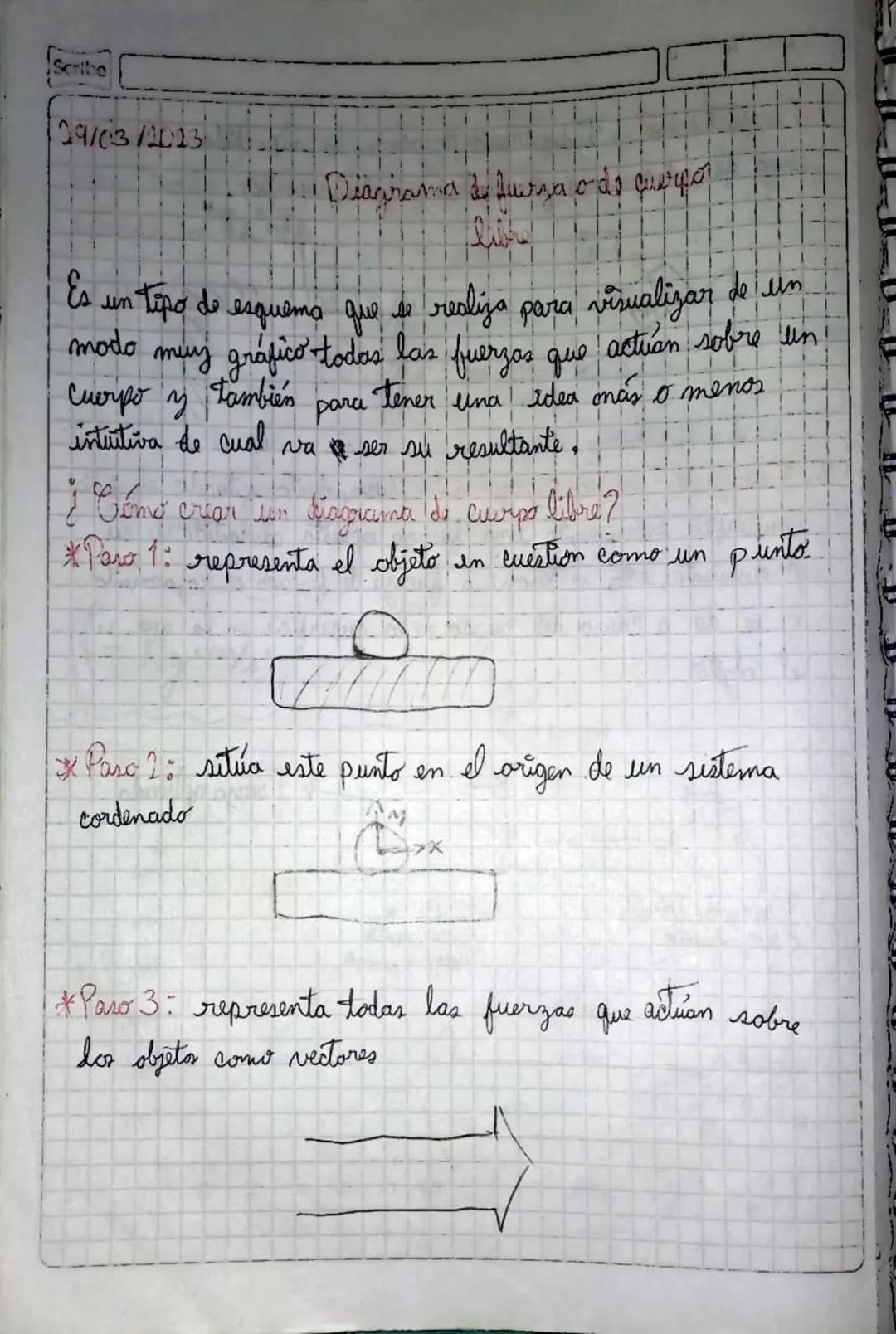

Paso 1: Representa el objeto como un simple punto. No importa si es un carro, una caja o una persona - todo se vuelve un puntito.

Paso 2: Coloca ese punto en el centro de un sistema de coordenadas (esas líneas x e y que ya conoces). Esto te ayuda a organizar las direcciones de las fuerzas.

Paso 3: Dibuja todas las fuerzas como vectores (flechas) que salen del punto. Cada flecha representa una fuerza diferente: peso (P), normal (N), tensión (T), etc.

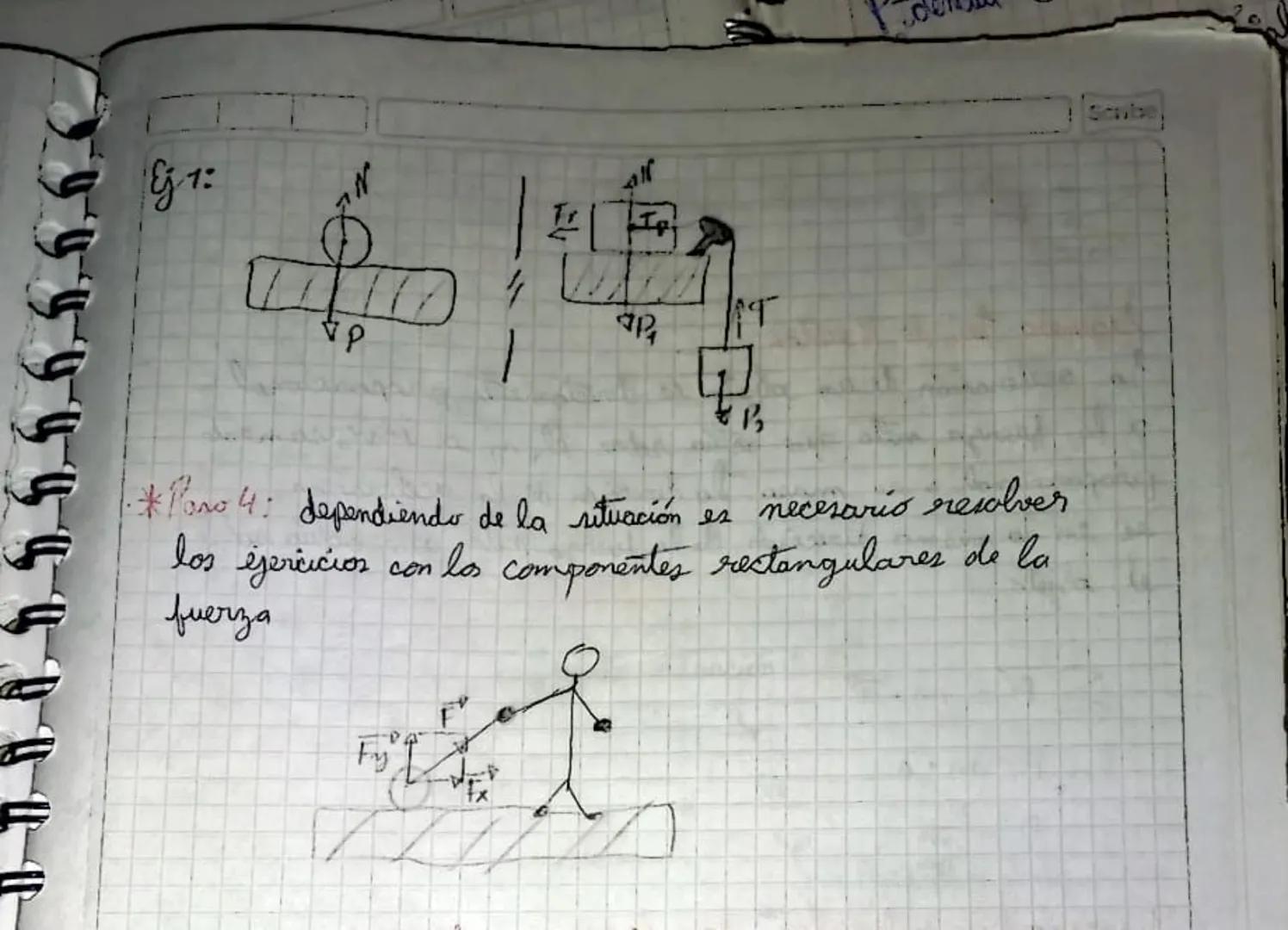

Paso 4: Cuando el problema se complica, descompones las fuerzas en sus componentes rectangulares (partes x e y) para resolverlo matemáticamente.

🎯 Tip de examen: Siempre verifica que hayas incluido TODAS las fuerzas. Es el error más común - olvidar alguna fuerza importante.
