¡Vamos a entender las fuerzas y movimientos de los objetos!...
Física265 visualizaciones·Actualizado Jun 10, 2026·3 páginasCómo Crear un Diagrama de Cuerpo Libre Fácilmente
M
mariana rivera@marianarivera_6ezg4z
1 / 3
1
of 3

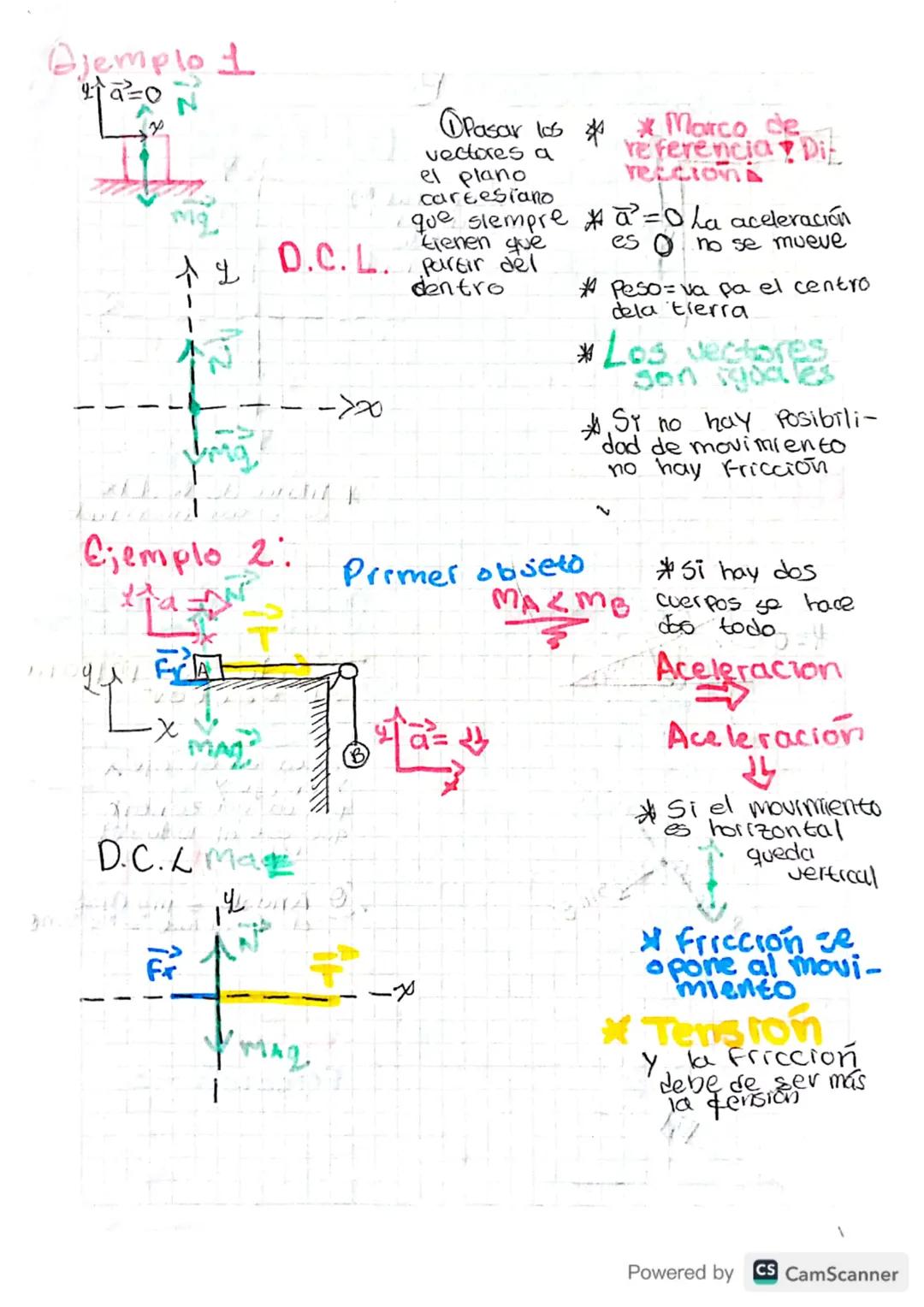

Análisis de Fuerzas en Objetos en Reposo y Movimiento
Cuando analizamos un objeto, primero debemos identificar todas las fuerzas que actúan sobre él. En un objeto en reposo , las fuerzas como el peso (mg) y la normal (N) deben estar equilibradas.
Para analizar correctamente las fuerzas, es importante colocar los vectores en un plano cartesiano, siempre partiendo del centro del objeto. Recuerda que el peso siempre apunta hacia el centro de la Tierra.
Cuando hay movimiento, aparecen fuerzas como la fricción, que siempre se opone al movimiento. Si el movimiento es horizontal, la aceleración quedará en dirección horizontal.
💡 Consejo útil: Si no hay posibilidad de movimiento, no hay fricción. Siempre analiza cada cuerpo por separado usando un Diagrama de Cuerpo Libre (DCL).
2
of 3

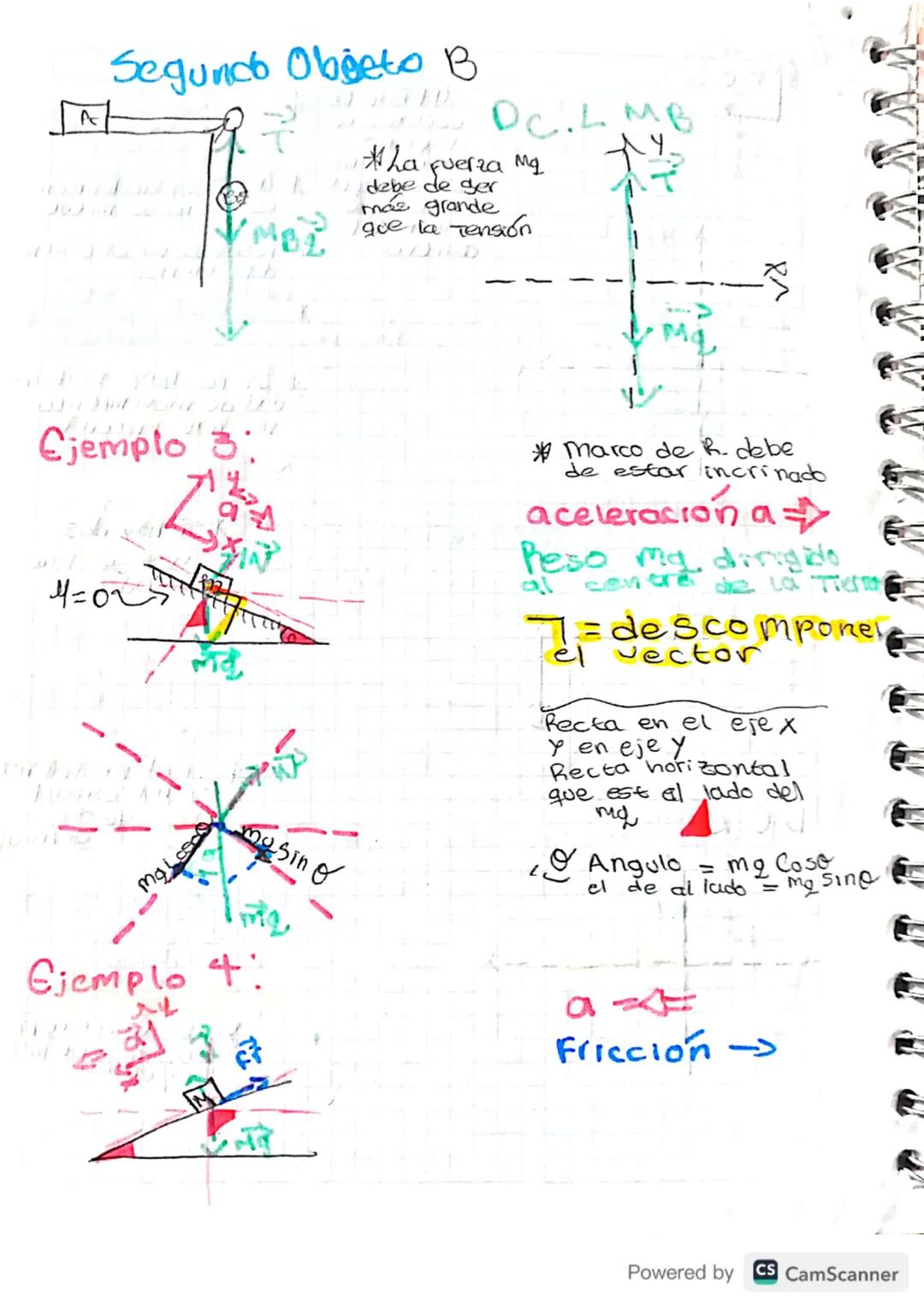

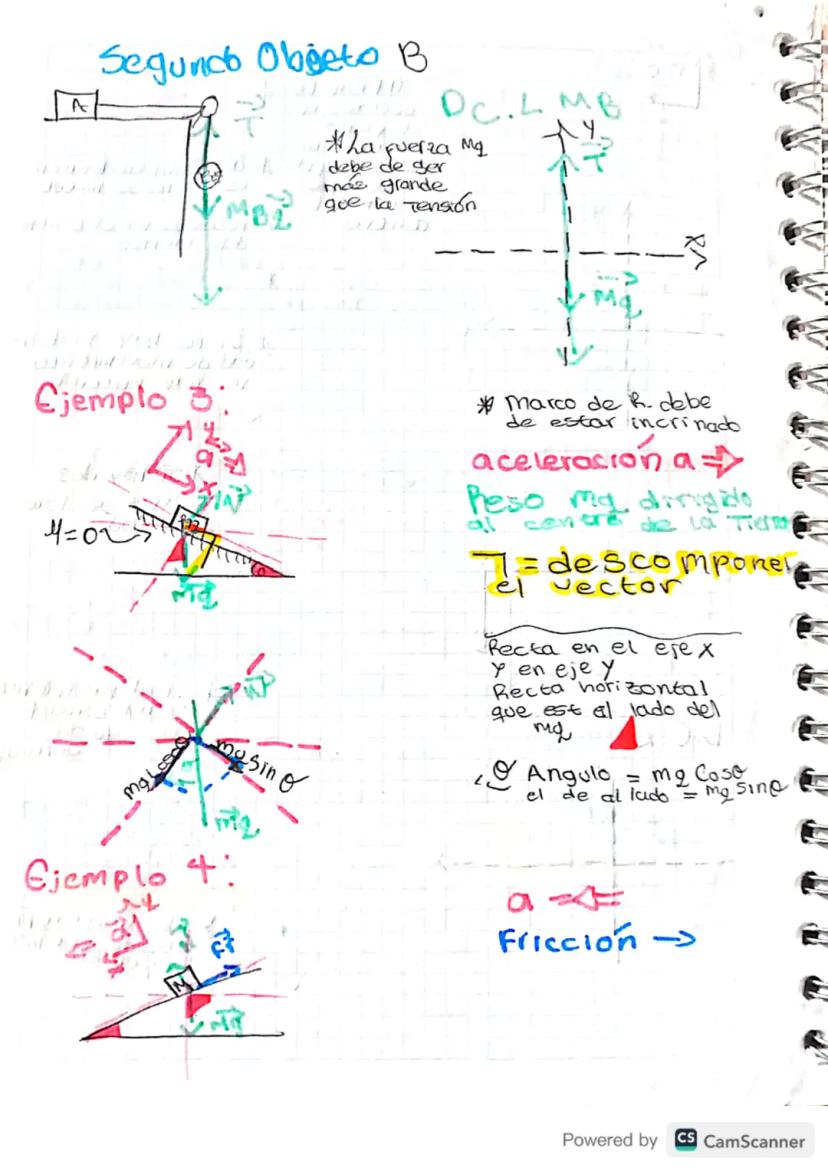

Sistemas con Dos Objetos y Tensiones
En sistemas con dos objetos conectados, como en el caso de M₁ y M₂, debemos analizar las fuerzas en cada uno por separado. La tensión es la misma a lo largo de una cuerda, pero afecta a ambos objetos.
Si un objeto está en un plano inclinado, debemos descomponer el vector de peso en sus componentes x y y. Usamos trigonometría: la componente paralela al plano es mg·sin(θ) y la perpendicular es mg·cos(θ).
Para que haya movimiento, la fuerza resultante en dirección del movimiento debe ser mayor que las fuerzas que se oponen. Por ejemplo, si M₁ > M₂, el sistema se moverá en dirección de M₁.
🔍 Recuerda: El marco de referencia debe orientarse adecuadamente - si el plano está inclinado, nuestro sistema de coordenadas también debe estarlo.
3
of 3

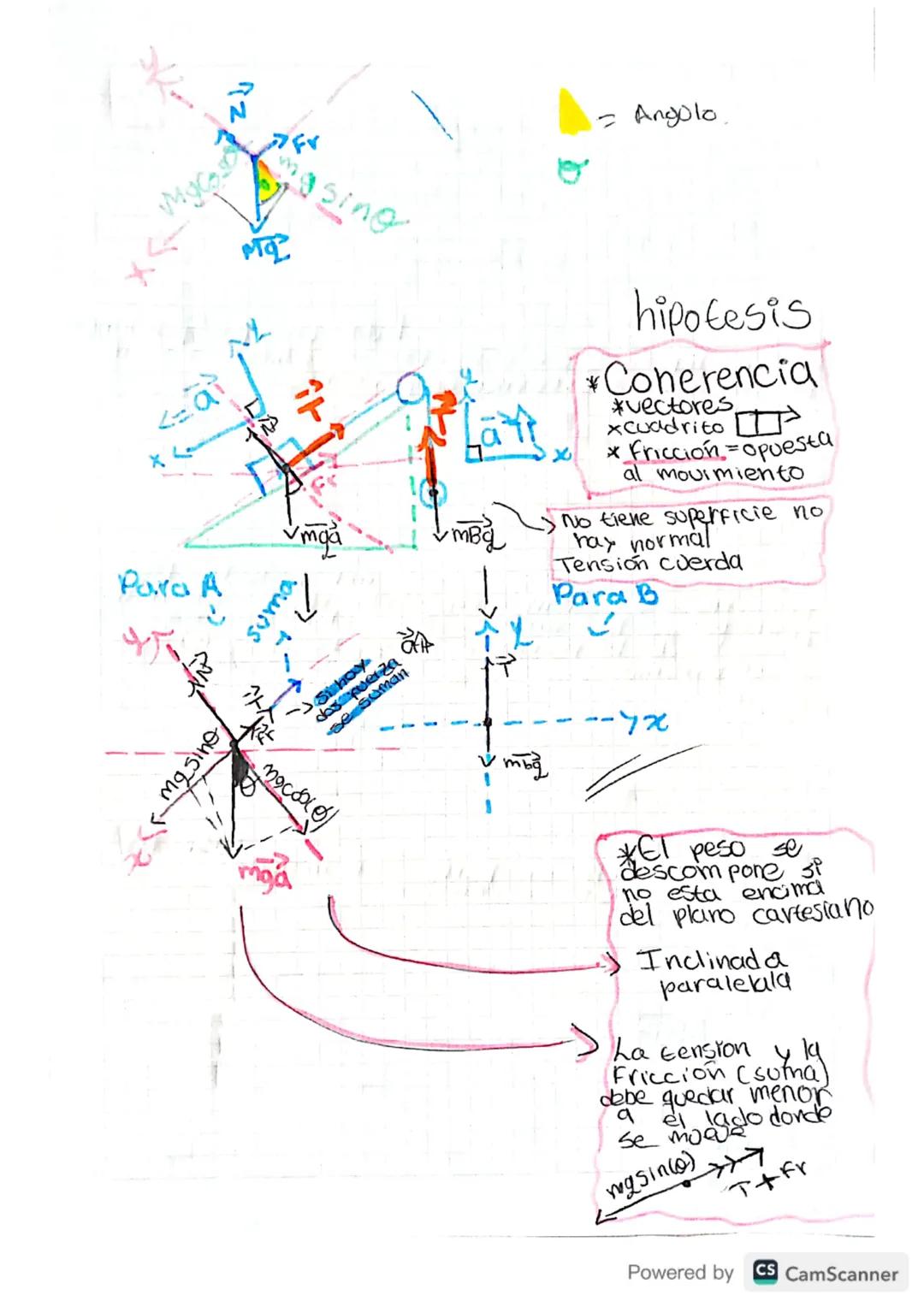

Consideraciones Especiales y Aplicación
Al resolver problemas de dinámica, mantén la coherencia en tus análisis. Si una superficie está inclinada, debes descomponer el peso del objeto en sus componentes paralela y perpendicular a la superficie.
Las fuerzas como la tensión y la fricción se suman o restan según sus direcciones. Para que un objeto se mueva en una dirección, la suma de fuerzas en esa dirección debe ser mayor que las fuerzas opuestas.
Cuando no hay superficie de contacto, no existe fuerza normal ni fricción. En estos casos, solo actúan fuerzas como la tensión o el peso.
⚠️ Importante: Para garantizar un análisis correcto, verifica que tus vectores estén bien orientados y que las ecuaciones sean consistentes con el movimiento observado.
