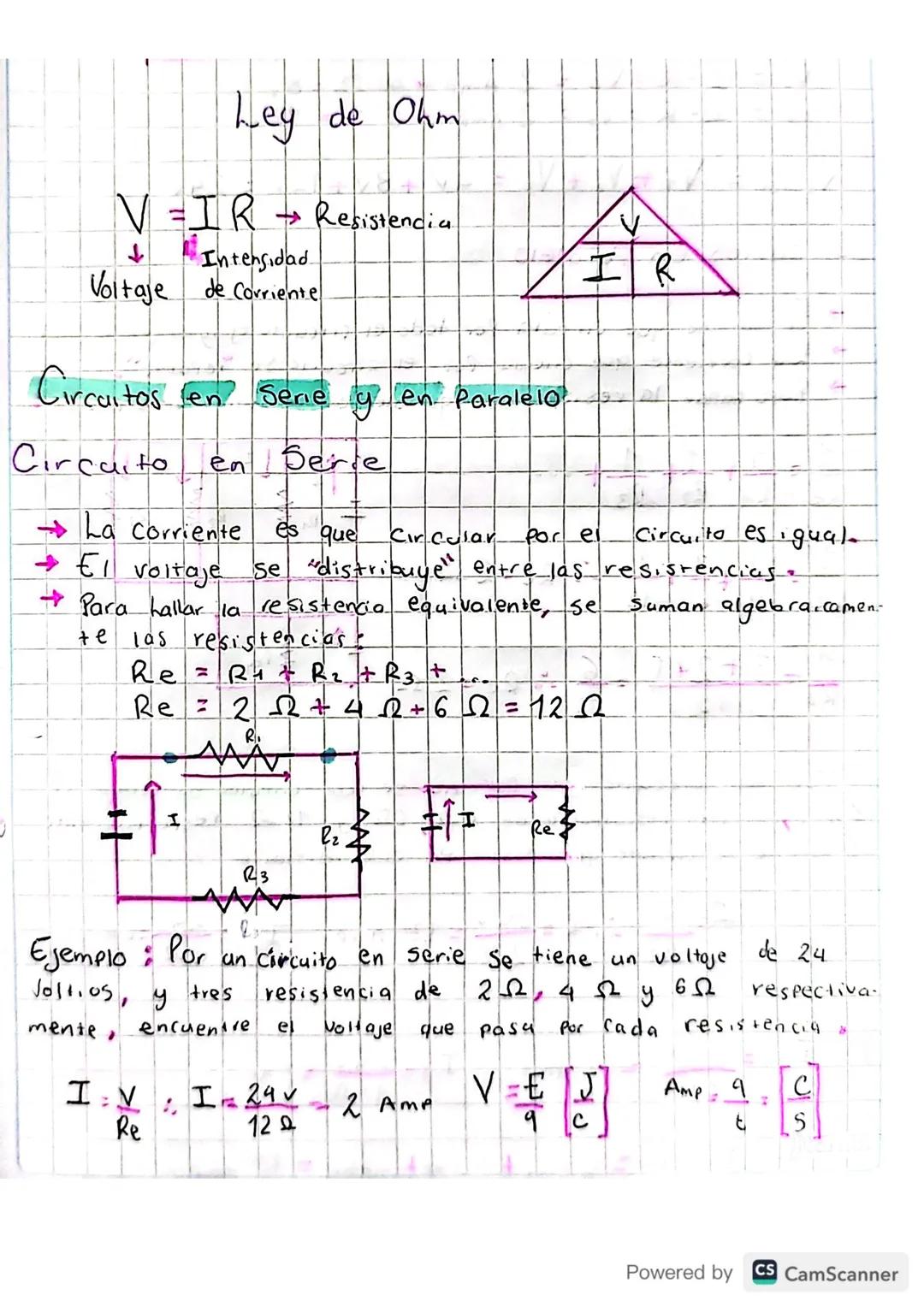

Ley de Ohm y Circuitos en Serie
La Ley de Ohm es tu mejor amiga en física: V = IR. Esto significa que el voltaje es igual a la corriente multiplicada por la resistencia. Es como una receta que siempre funciona.
En los circuitos en serie, imagínate una fila de personas tomadas de la mano. La corriente es igual en todo el circuito (como si fuera la misma energía pasando por cada persona), pero el voltaje se reparte entre las resistencias.
Para encontrar la resistencia equivalente en serie, solo sumas todas las resistencias: Re = R₁ + R₂ + R₃. En el ejemplo con resistencias de 2Ω, 4Ω y 6Ω, obtienes 12Ω total.
💡 Tip clave: En serie, la corriente es constante pero el voltaje se divide. ¡Piensa en una cadena donde la fuerza es la misma en cada eslabón!
Con 24V y resistencia total de 12Ω, la corriente será I = 24V ÷ 12Ω = 2 Amp en todo el circuito.
2
of 3

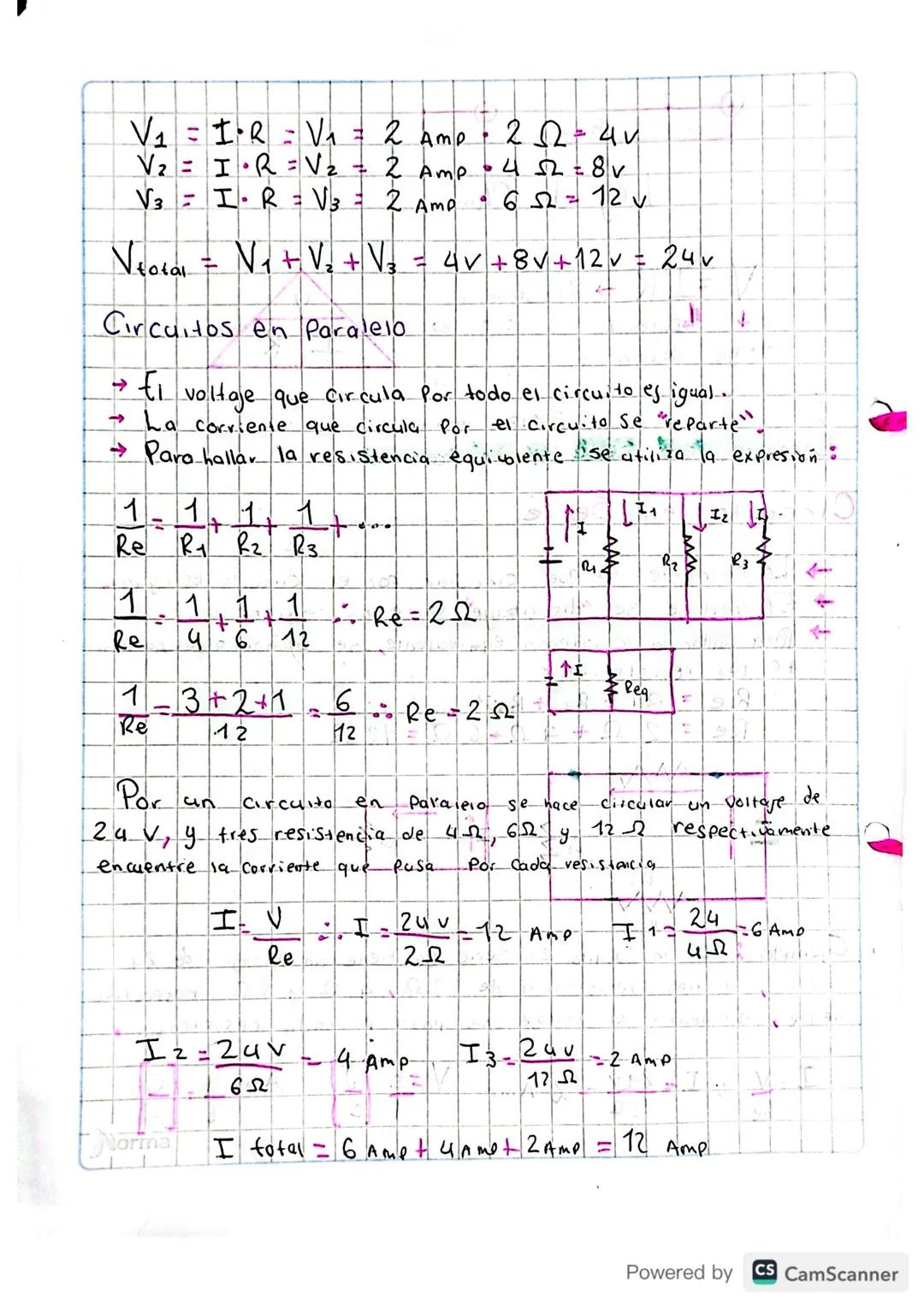

Cálculos en Serie y Circuitos en Paralelo
Para calcular el voltaje en cada resistencia del ejemplo anterior, multiplicas la corriente por cada resistencia: V₁ = 2A × 2Ω = 4V, V₂ = 8V, V₃ = 12V. La suma siempre debe dar el voltaje total (24V).
Los circuitos en paralelo son completamente diferentes. Aquí el voltaje es igual en todas las ramas (como varios caminos que salen del mismo punto), pero la corriente se reparte.
La fórmula para resistencia equivalente en paralelo es: 1/Re = 1/R₁ + 1/R₂ + 1/R₃. Con resistencias de 4Ω, 6Ω y 12Ω, obtienes Re = 2Ω.
💡 Recuerda: En paralelo, el voltaje es constante pero la corriente se divide entre las ramas. ¡Como un río que se separa en varios arroyos!
En el ejemplo con 24V, cada resistencia recibe los mismos 24V, pero las corrientes son diferentes: I₁ = 6A, I₂ = 4A, I₃ = 2A, sumando 12A total.
3
of 3

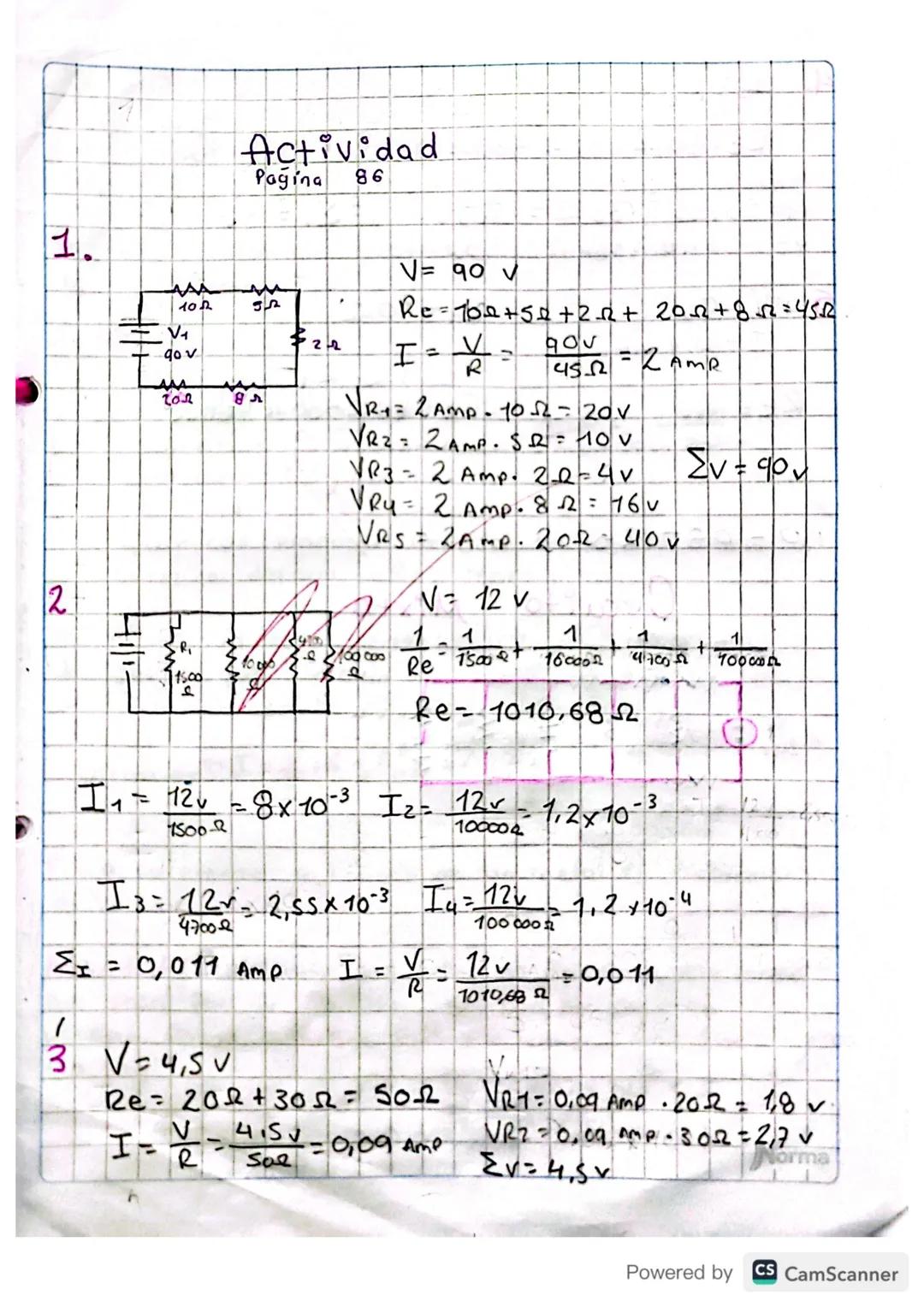

Ejercicios Prácticos Resueltos
Estos ejercicios de aplicación te muestran exactamente cómo usar las fórmulas en situaciones reales. ¡Dominarlos es clave para tus exámenes!
Ejercicio 1 (serie): Con 90V y resistencias que suman 45Ω, la corriente es 2A. Cada resistencia recibe diferente voltaje según su valor: 20V, 10V, 4V, 16V y 40V respectivamente.
Ejercicio 2 (paralelo): Con 12V y cuatro resistencias en paralelo, cada una recibe los mismos 12V pero conduce diferente corriente. Las corrientes individuales se calculan dividiendo 12V entre cada resistencia.
💡 Estrategia ganadora: Siempre verifica tus respuestas sumando los voltajes (en serie) o las corrientes (en paralelo). ¡Deben dar el valor total!
Ejercicio 3 (serie simple): Con 4.5V y dos resistencias , la corriente es 0.09A. Los voltajes son 1.8V y 2.7V respectivamente.
