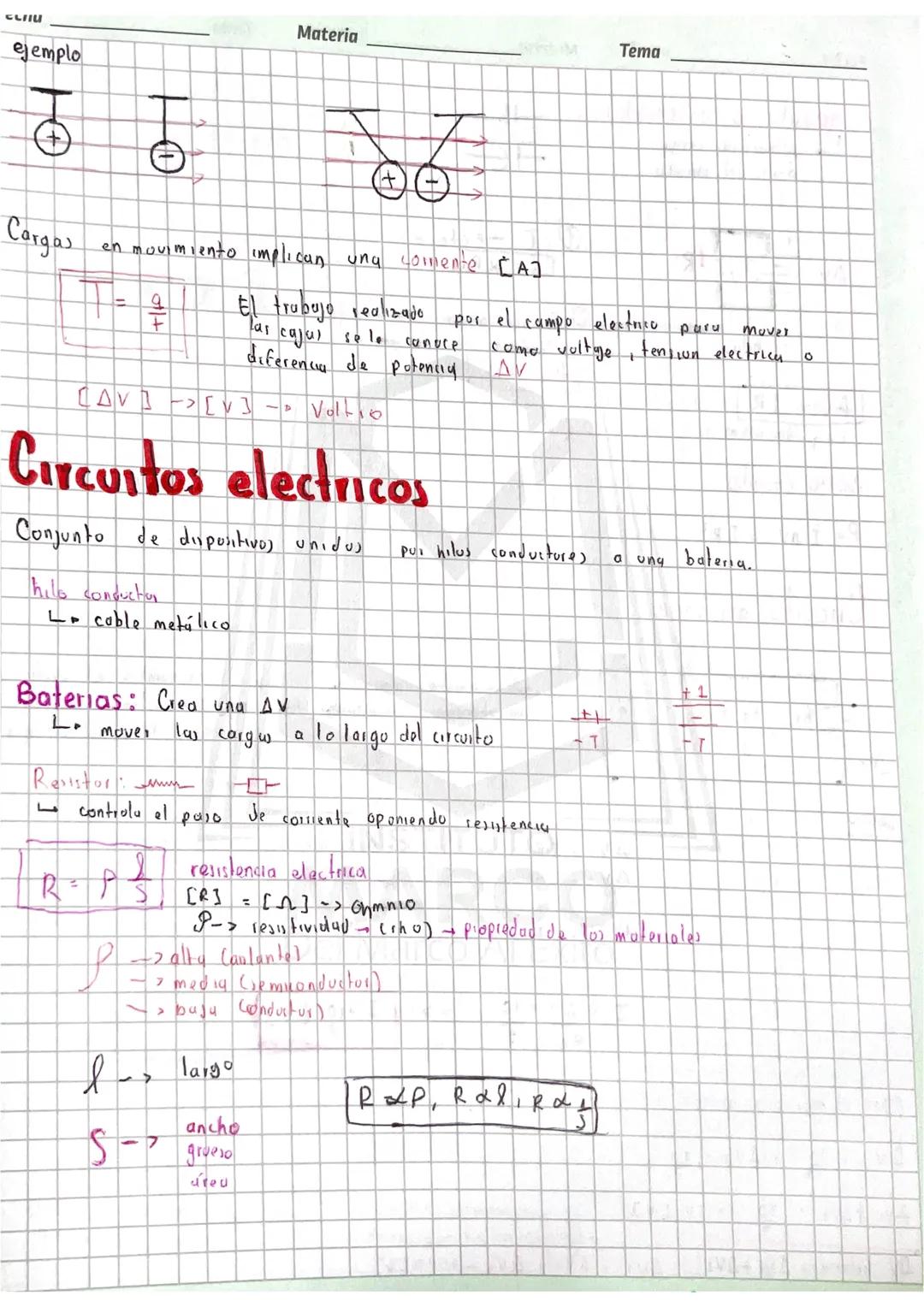

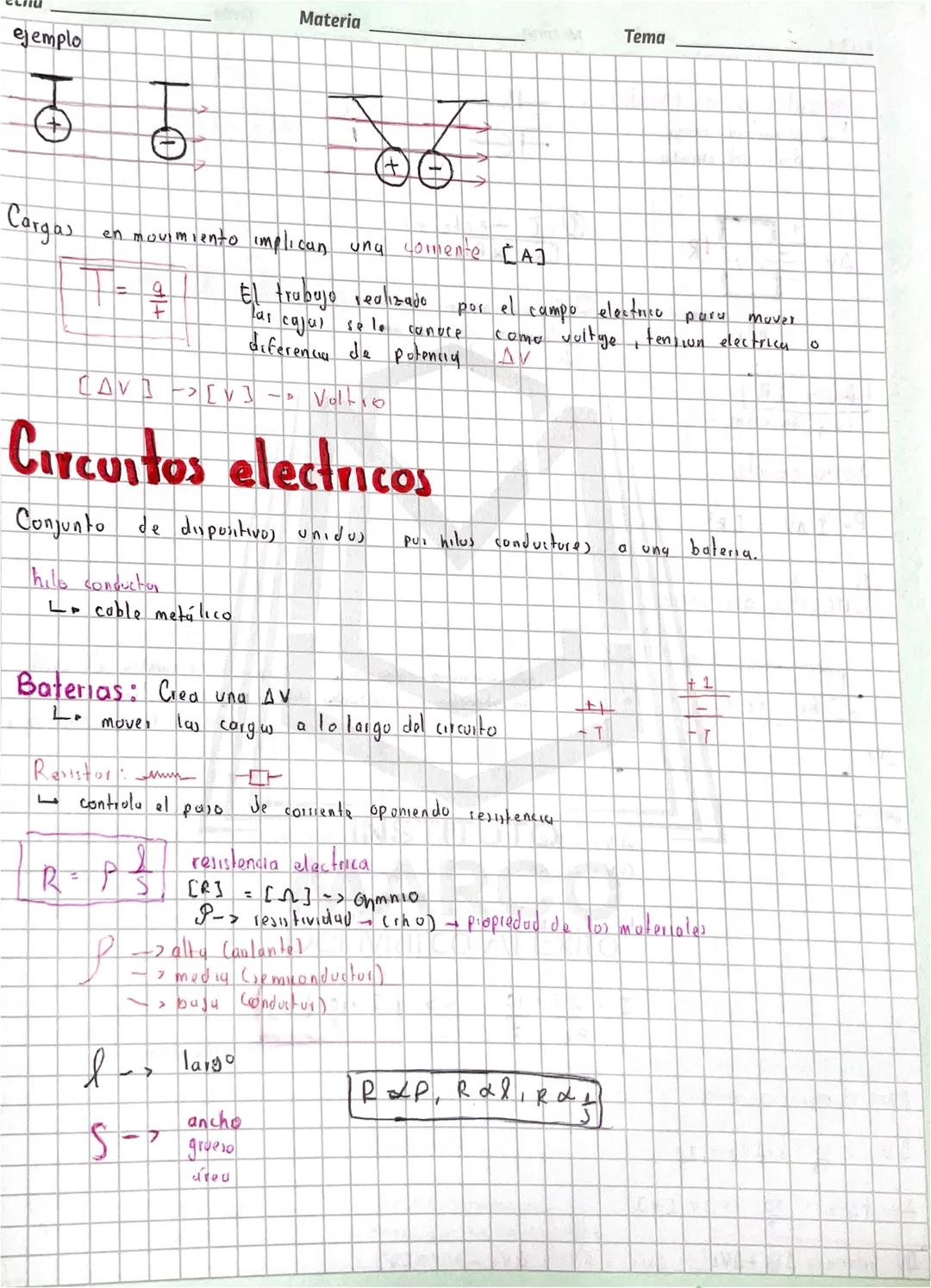

Conceptos Básicos de Electricidad
La electricidad es básicamente cargas en movimiento, y a esto lo llamamos corriente eléctrica (I). Se mide usando la fórmula I = q/t, donde q es la carga y t es el tiempo.
Cuando estas cargas se mueven necesitan energía, y esa energía viene del voltaje (también llamado tensión eléctrica o diferencia de potencial ΔV). Piénsalo como la "presión" que empuja las cargas por el circuito.
Los circuitos eléctricos son como carreteras para la electricidad. Están formados por dispositivos conectados con cables conductores y una batería que proporciona el voltaje necesario.
💡 Dato clave: Los resistores son como semáforos que controlan cuánta corriente puede pasar. Su resistencia (R) depende del material, la longitud y el grosor del conductor.
2
of 3![Materia
ejemplo
Tema
(+)
Cargas en movimiento implican ung comente [A]
$T = \frac{q}{t}$
El trabajo realizado por el campo electico para](/_next/image?url=https%3A%2F%2Fcontent-eu-central-1.knowunity.com%2FCONTENT%2FxNSYQdzLQxrtlTmnzsEA_image_page_2.webp&w=2048&q=75)

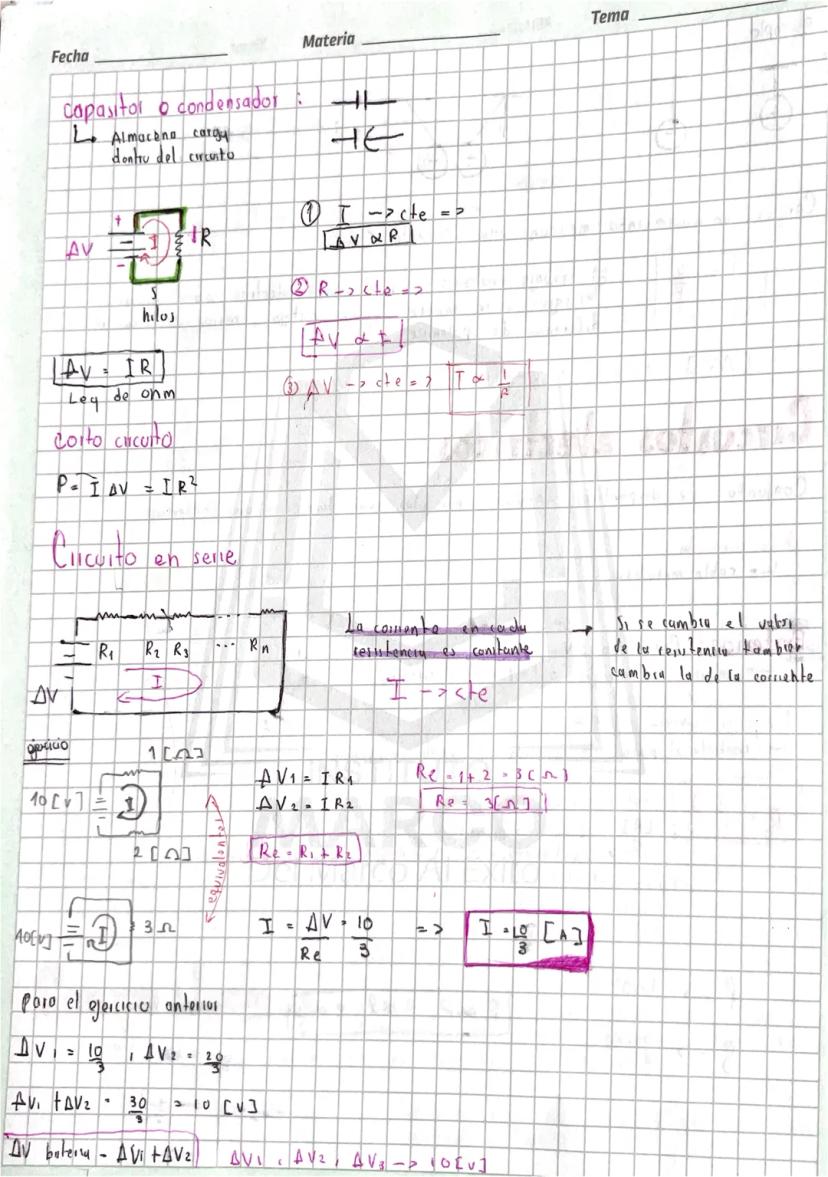

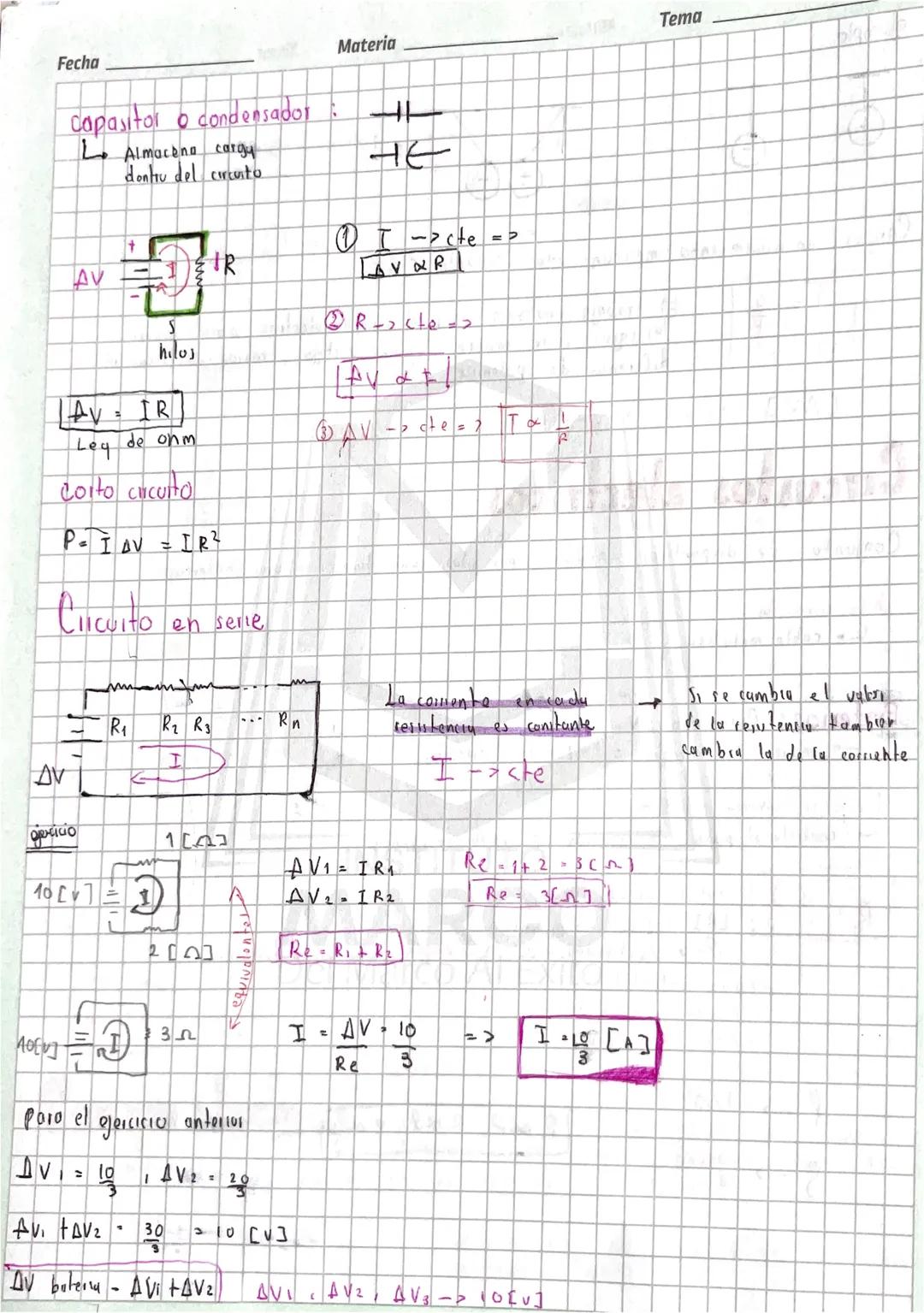

Ley de Ohm y Circuitos en Serie
La Ley de Ohm es súper importante: ΔV = IR. Esta ecuación te dice que el voltaje es igual a la corriente multiplicada por la resistencia. ¡Es como una receta matemática para entender los circuitos!
En los circuitos en serie, todos los componentes van uno después del otro, como vagones de tren. Aquí la corriente es constante en todas las resistencias, pero el voltaje se divide entre ellas.
Para calcular la resistencia total: Re = R₁ + R₂ + R₃... Simplemente sumas todas las resistencias. El voltaje total de la batería se reparte proporcionalmente según cada resistencia.
💡 Recuerda: En serie, si una bombilla se quema, todo el circuito se apaga porque la corriente no puede continuar.
3
of 3![Materia
ejemplo
Tema
(+)
Cargas en movimiento implican ung comente [A]
$T = \frac{q}{t}$
El trabajo realizado por el campo electico para](/_next/image?url=https%3A%2F%2Fcontent-eu-central-1.knowunity.com%2FCONTENT%2FxNSYQdzLQxrtlTmnzsEA_image_page_3.webp&w=2048&q=75)

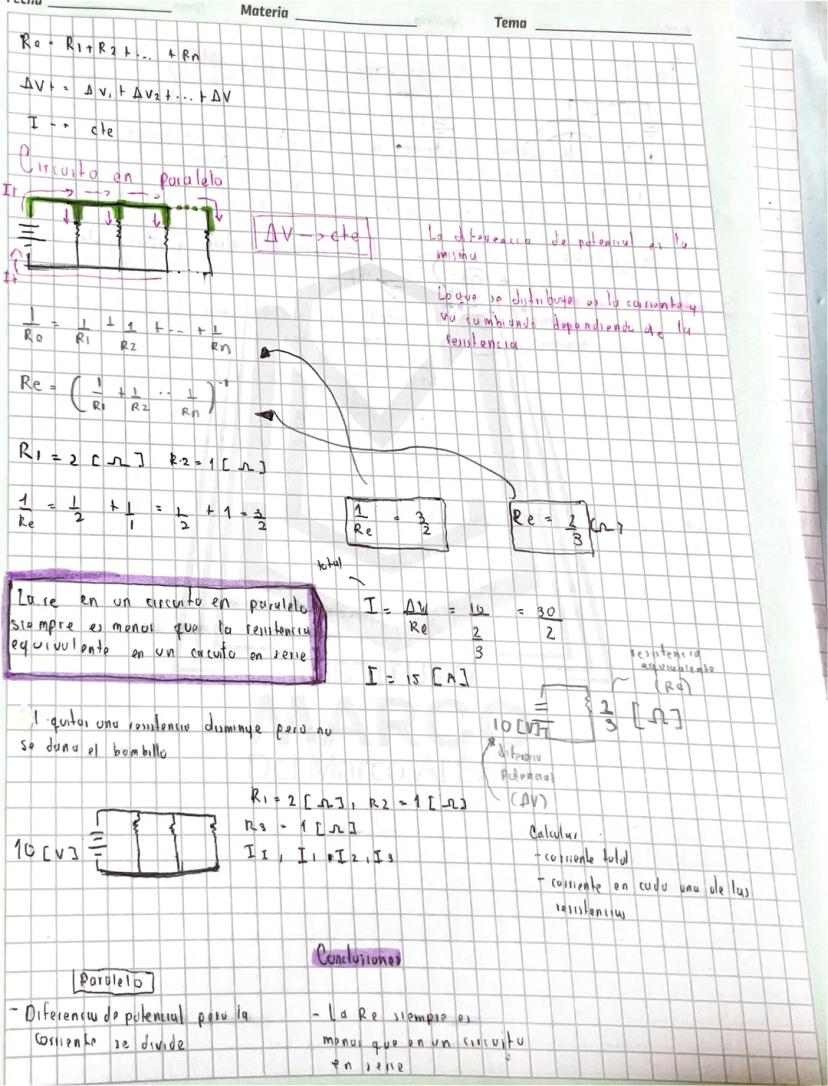

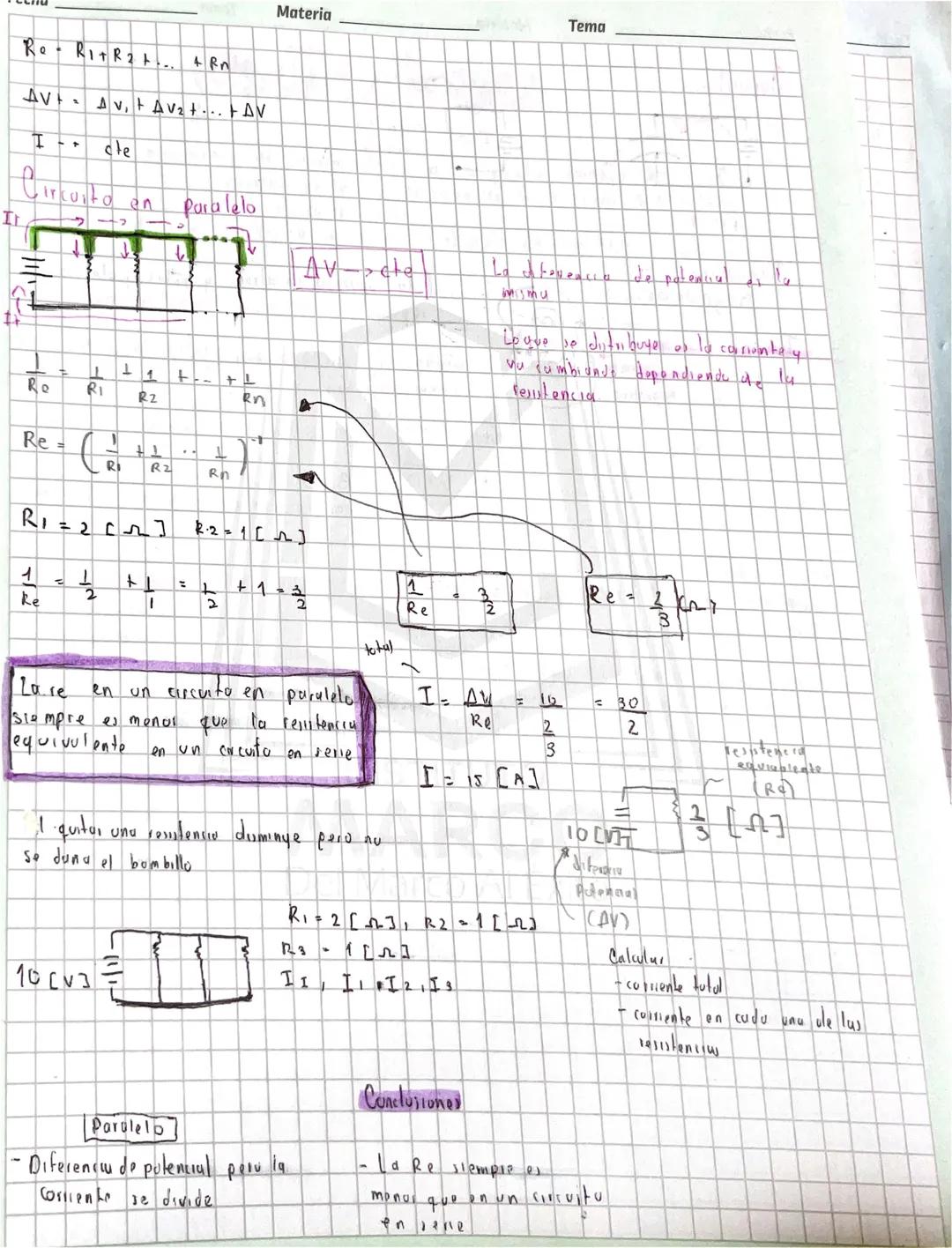

Circuitos en Paralelo
Los circuitos en paralelo son diferentes: cada componente tiene su propio "camino" hacia la batería, como carriles independientes en una autopista. Aquí el voltaje es igual para todas las resistencias, pero la corriente se divide.
La resistencia equivalente se calcula con: 1/Re = 1/R₁ + 1/R₂ + 1/R₃... Esto significa que Re siempre será menor que cualquier resistencia individual del circuito.
Esta configuración tiene una ventaja genial: si una resistencia se daña, las otras siguen funcionando normalmente. Por eso en tu casa, si se quema una bombilla, las otras siguen prendidas.
💡 Ventaja del paralelo: Cada dispositivo recibe el voltaje completo de la batería, por eso funcionan a máxima potencia.
