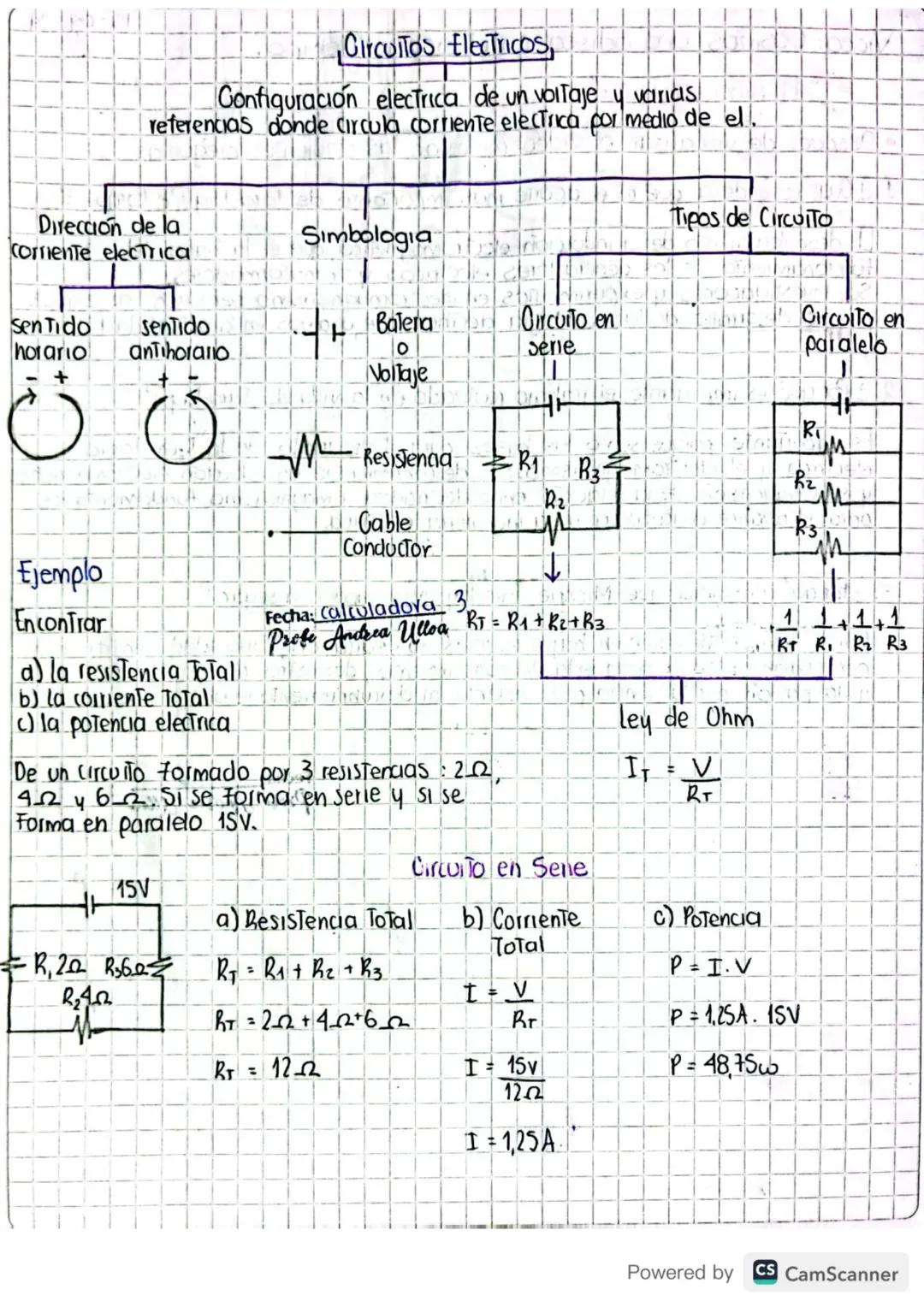

Fundamentos de Circuitos Eléctricos
Los circuitos eléctricos permiten el flujo de corriente eléctrica en direcciones específicas: sentido horario o antihorario. Existen principalmente dos tipos: circuitos en serie y circuitos en paralelo, cada uno con comportamientos distintos.
La simbología básica incluye elementos como baterías (+), resistencias (R) y cables conductores. Para analizar circuitos usamos fórmulas clave como la Ley de Ohm que relaciona voltaje, corriente y resistencia.
En un circuito en serie, las resistencias se suman directamente: RT = R1 + R2 + R3. Por ejemplo, si tenemos resistencias de 2Ω, 4Ω y 6Ω conectadas en serie con un voltaje de 15V, la resistencia total será 12Ω, la corriente total 1,25A y la potencia 48,75W.
💡 Recuerda: La corriente es la misma en todos los puntos de un circuito en serie, mientras que el voltaje se divide entre los componentes.
2
of 3

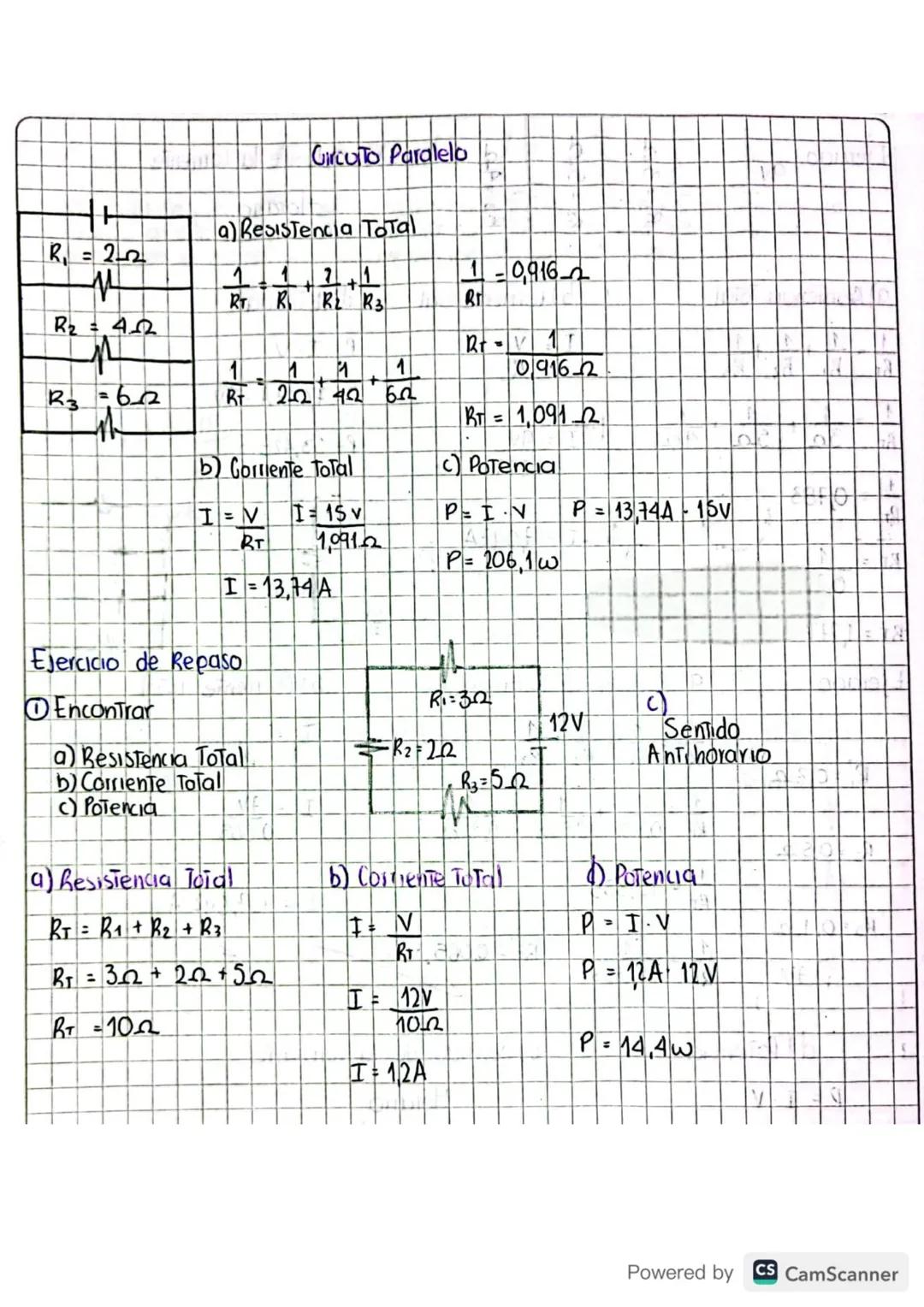

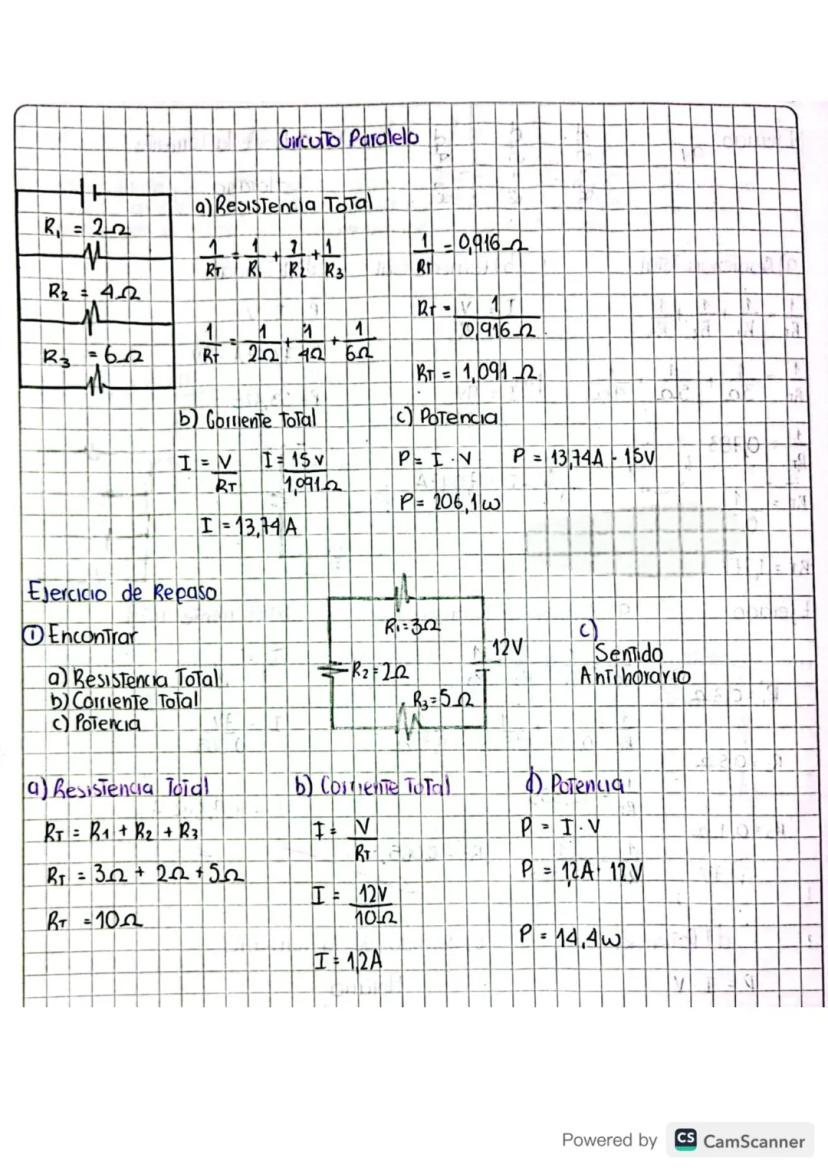

Circuitos en Paralelo y Ejercicios
En circuitos en paralelo, las resistencias se calculan de manera diferente: 1/RT = 1/R1 + 1/R2 + 1/R3. Con las mismas resistencias del ejemplo anterior (2Ω, 4Ω y 6Ω) pero en paralelo, la resistencia total sería aproximadamente 1,091Ω.
Esta diferencia en la configuración tiene un gran impacto: con el mismo voltaje (15V), la corriente total en paralelo sería 13,74A y la potencia 206,1W, ¡mucho mayor que en el circuito en serie!
Veamos un ejercicio de repaso: un circuito en serie con resistencias de 3Ω, 2Ω y 5Ω conectado a 12V. La resistencia total es 10Ω, la corriente total 1,2A y la potencia 14,4W. Este circuito tiene un sentido de corriente antihorario.
🔍 Consejo práctico: La resistencia total de un circuito paralelo siempre es menor que la resistencia más pequeña del circuito.
3
of 3

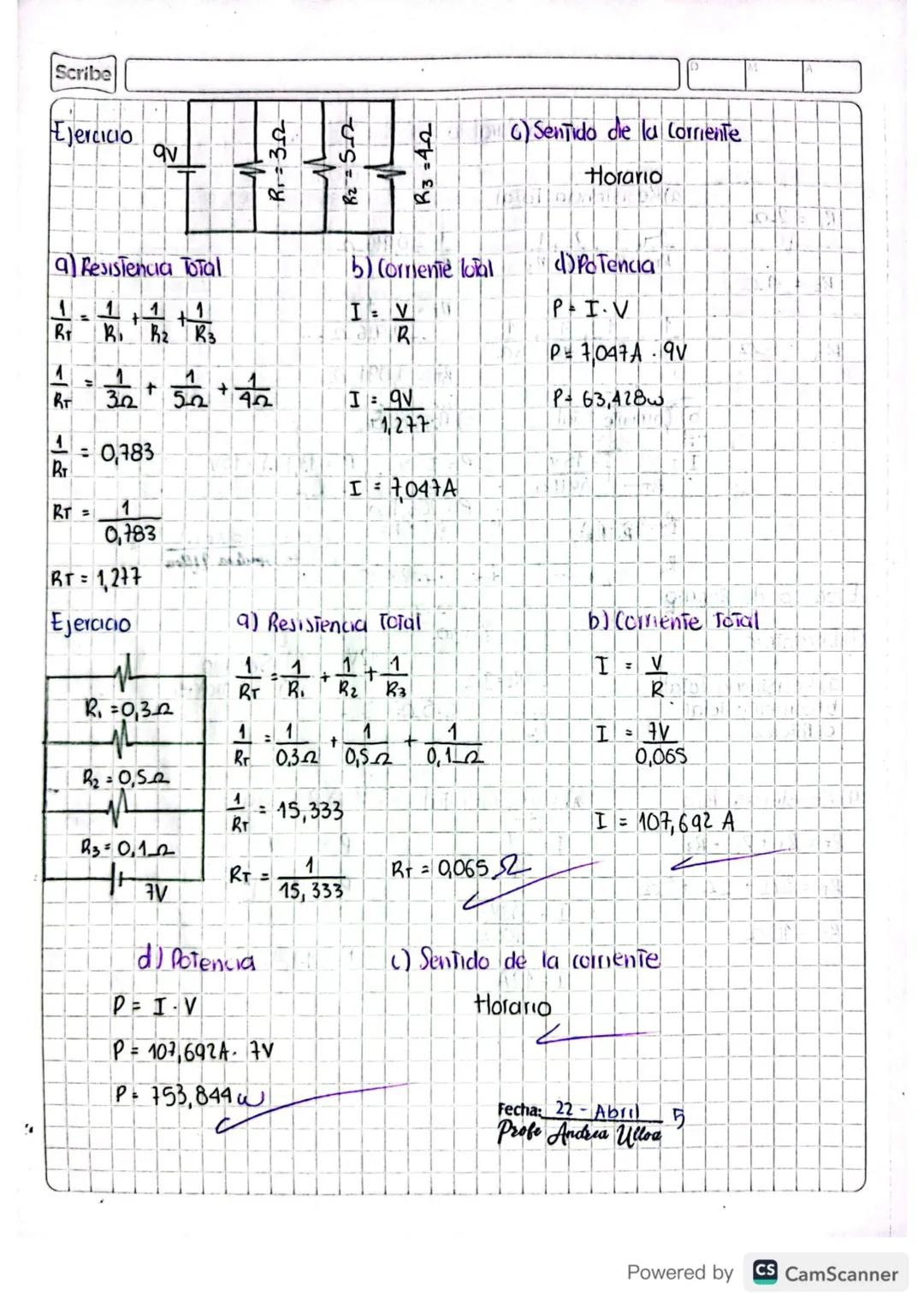

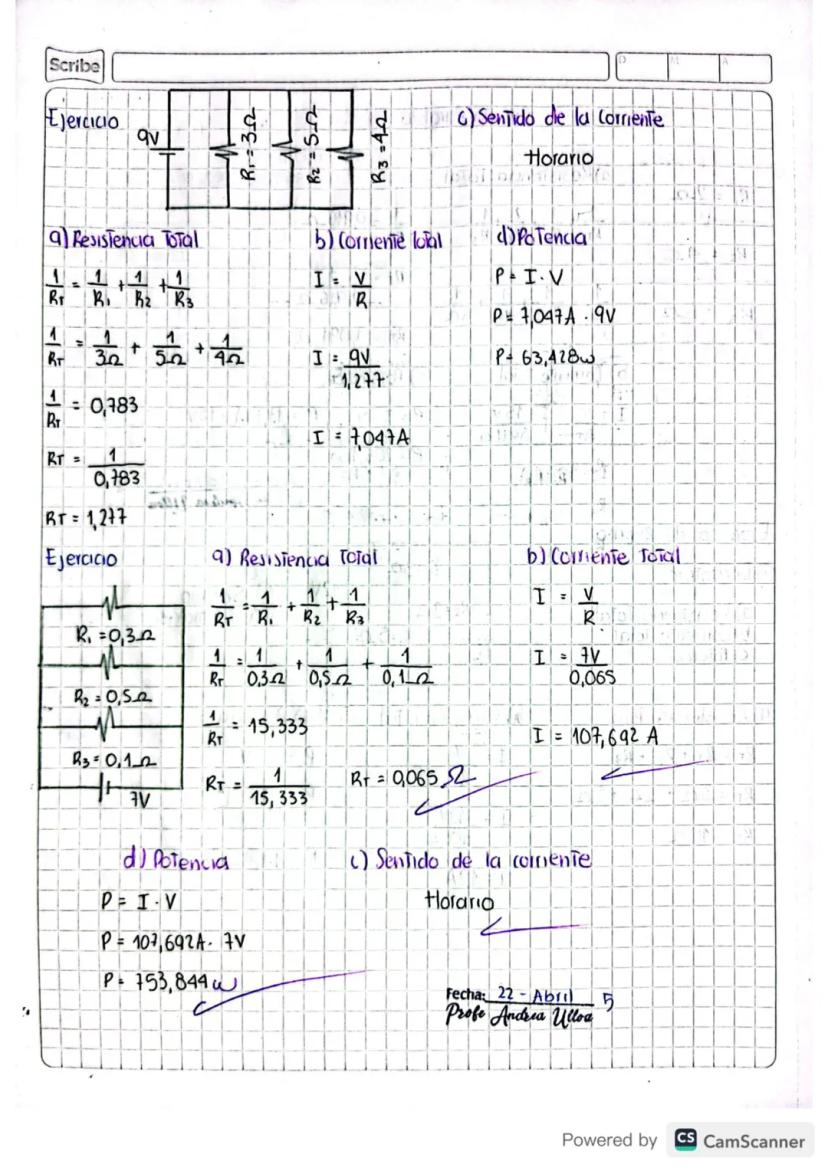

Ejercicios Avanzados de Circuitos
Analicemos un circuito en paralelo con resistencias de 3Ω, 5Ω y 4Ω conectado a 9V. Aplicando la fórmula 1/RT = 1/R1 + 1/R2 + 1/R3, obtenemos una resistencia total de 1,27Ω. La corriente total es 7,047A y la potencia 63,428W.
El sentido de la corriente en este circuito es horario, lo que afecta la dirección del flujo de electrones. Este tipo de información es clave para entender el comportamiento completo del circuito.
Para un ejemplo más desafiante, consideremos un circuito con resistencias mucho menores: 0,3Ω, 0,5Ω y 0,1Ω. La resistencia total sería apenas 0,065Ω, lo que resultaría en una corriente muy alta de 46,154A y una potencia de 753,844W con un voltaje de 7V.
⚠️ Atención: Resistencias muy pequeñas pueden generar corrientes extremadamente altas, lo que podría ser peligroso en aplicaciones reales debido al sobrecalentamiento.
