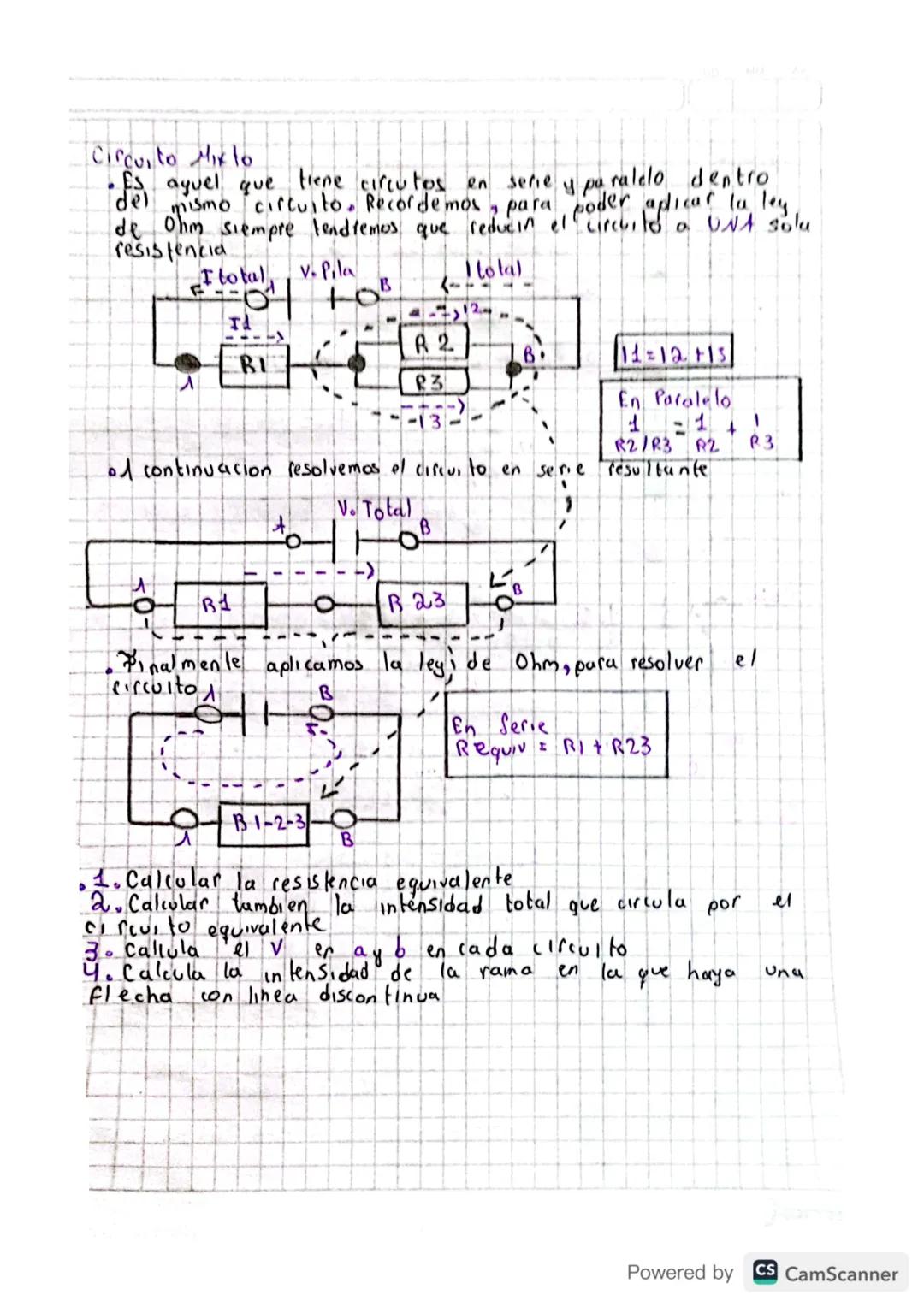

Circuitos Mixtos: Conceptos Básicos
Un circuito mixto combina componentes conectados tanto en serie como en paralelo. Para resolver estos circuitos, necesitamos reducir el sistema a una sola resistencia equivalente. Este proceso requiere trabajar paso a paso.
Primero, identificamos las partes en paralelo y calculamos su resistencia equivalente usando la fórmula 1/R₂₃ = 1/R₂ + 1/R₃. Luego resolvemos el circuito en serie sumando las resistencias: R₁ + R₂₃. Finalmente aplicamos la ley de Ohm para calcular la intensidad total.
Para resolver completamente estos circuitos debemos: 1) calcular la resistencia equivalente, 2) determinar la intensidad total, 3) calcular el voltaje entre puntos específicos y 4) encontrar la intensidad en ramas individuales.
💡 Consejo clave: Siempre dibuja el circuito y marca los puntos de referencia (A, B, etc.) para no confundirte. Recuerda que la corriente siempre se divide en paralelo pero es constante en serie.
2
of 3
Casos Prácticos de Circuitos Mixtos
En el primer caso, tenemos que calcular la resistencia equivalente de un circuito con resistencias de 5Ω, 6Ω y 12Ω. Multiplicamos las resistencias en paralelo (6Ω × 12Ω = 72) y dividimos entre su suma (72 ÷ 18 = 4Ω). Luego calculamos la intensidad total: I = V/R = 12V/4Ω = 3A.
El segundo caso nos muestra un circuito con resistencias de 8kΩ, 4kΩ y 10kΩ. La resistencia equivalente para las primeras dos es (8 × 4)/12 = 2,67kΩ. Con una fuente de 12V, la intensidad total sería 4,5mA. El voltaje entre los puntos a y b se calcula multiplicando esta intensidad por la resistencia correspondiente.
Para el tercer caso, trabajamos con cinco resistencias en una configuración más compleja. Calculamos primero las equivalentes de los grupos en paralelo, luego sumamos todas las resistencias en serie para obtener la resistencia total del circuito (38kΩ).
🔍 Observación importante: Cuando trabajes con unidades, mantén la consistencia. Si las resistencias están en kΩ, asegúrate que el voltaje y la intensidad tengan las unidades correctas para que tus resultados sean precisos.
3
of 3

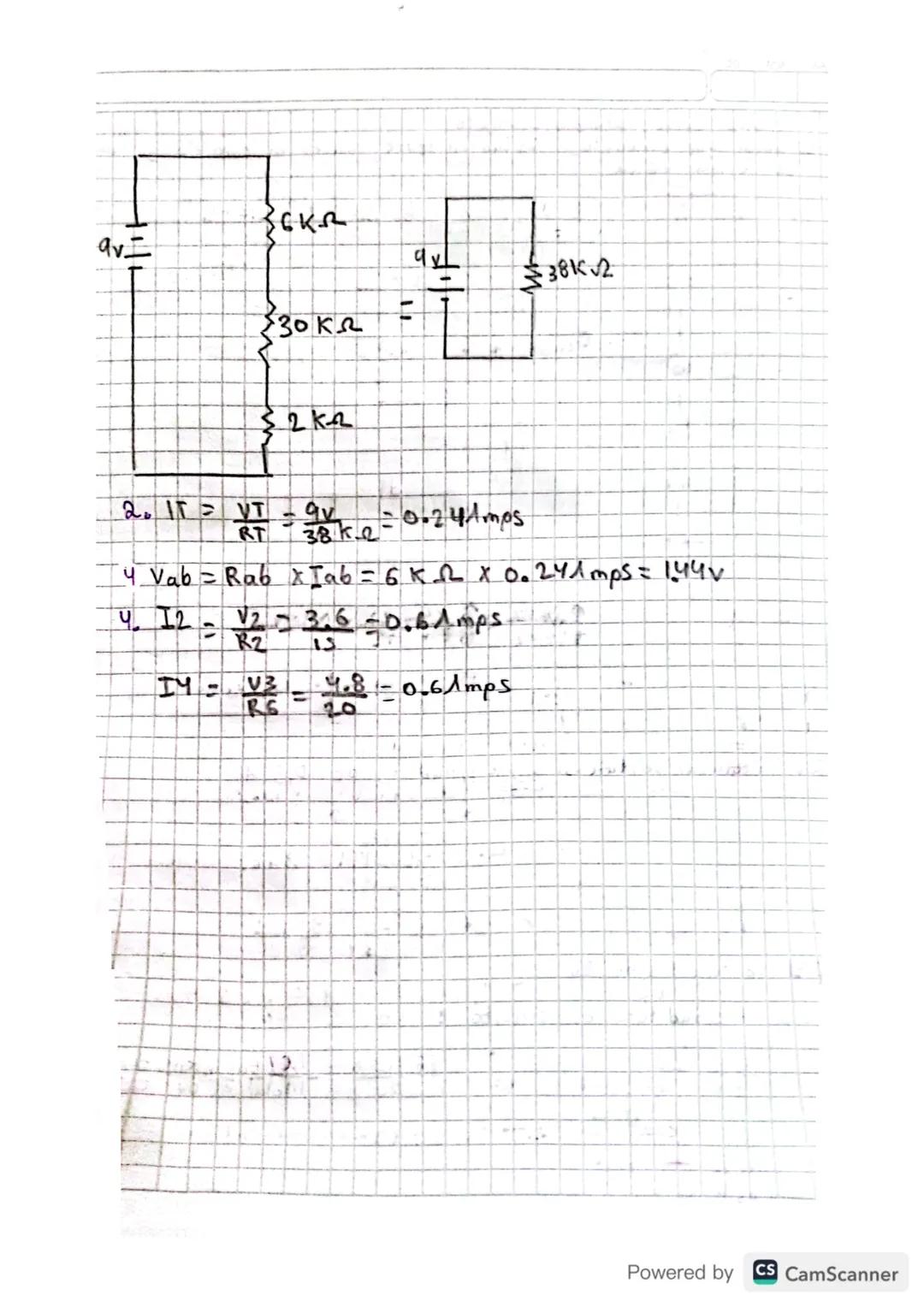

Cálculos Finales y Aplicaciones
Con la resistencia total de 38kΩ del caso anterior y un voltaje de 9V, calculamos la intensidad total del circuito: I = 9V/38kΩ = 0,24A (o 240mA). Esta es la corriente que fluye por todo el circuito.
Para determinar la caída de tensión entre puntos específicos, usamos la ley de Ohm en cada segmento. Por ejemplo, el voltaje entre los puntos a y b sería V = 6kΩ × 0,24A = 1,44V. Este valor nos indica cuánta energía se "consume" en esa parte del circuito.
La intensidad en ramas individuales sigue el mismo principio. Para una resistencia de 6Ω con un voltaje de 3,6V, la corriente sería I = 3,6V/6Ω = 0,6A. Este cálculo es esencial para asegurarnos de que ningún componente reciba más corriente de la que puede manejar.
💪 ¡Tú puedes!: Estos cálculos parecen complicados al principio, pero con práctica se vuelven automáticos. Recuerda que resolver circuitos mixtos es como resolver un rompecabezas: divide el problema en partes más pequeñas y resuelve paso a paso.
