Los circuitos eléctricos son como las carreteras por donde viajan...
Física165 visualizaciones·Actualizado Jun 14, 2026·3 páginasConceptos Básicos del Circuito Eléctrico
Sebastián romero@sebas28rc
1 / 3
1
of 3

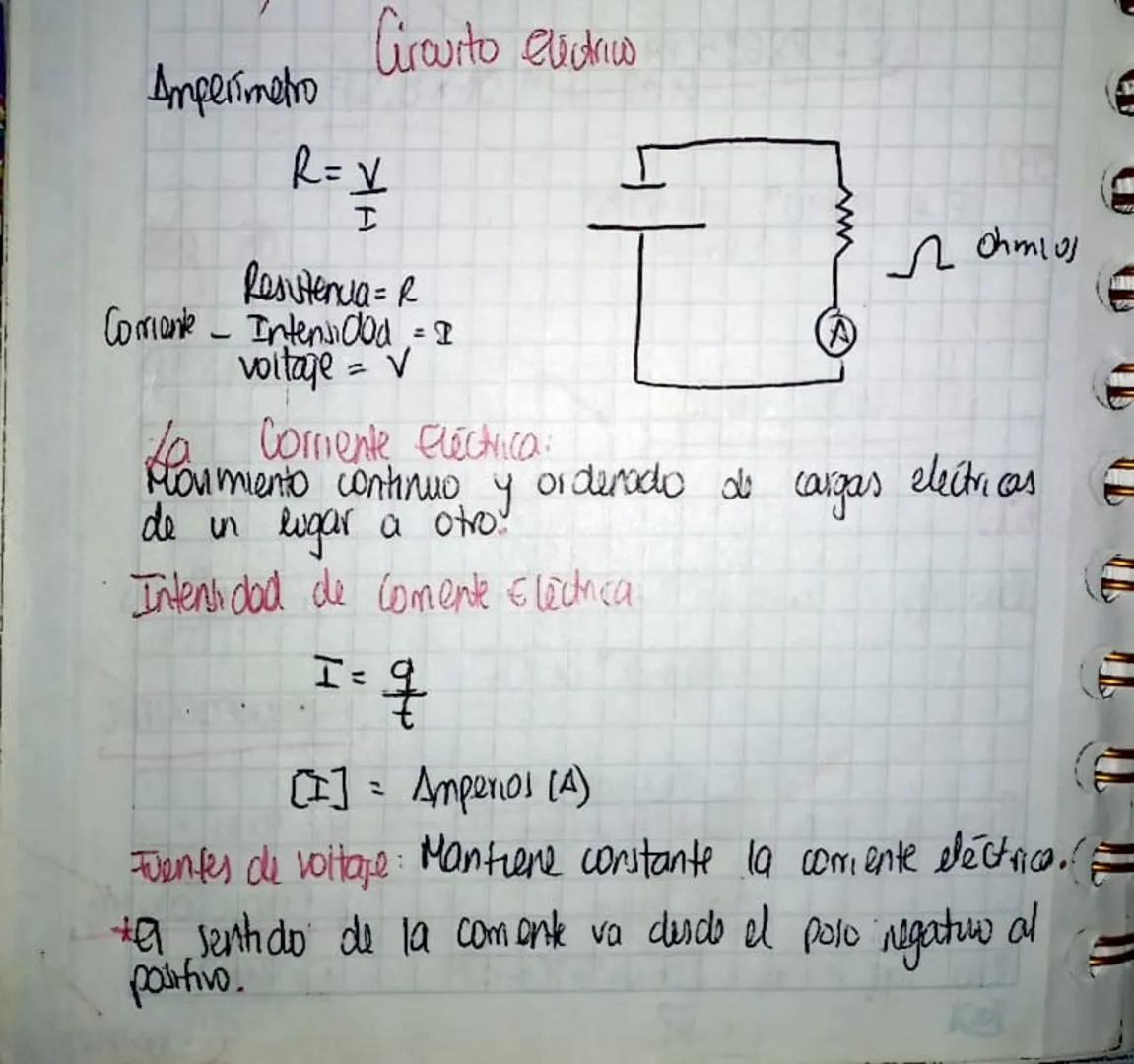

Corriente Eléctrica y Ley de Ohm
¿Alguna vez te has preguntado qué hace que la electricidad "fluya"? La corriente eléctrica es simplemente el movimiento continuo y ordenado de cargas eléctricas de un lugar a otro, como el agua que fluye por una tubería.
La intensidad de corriente eléctrica se calcula con la fórmula I = q/t, donde I es la intensidad (medida en amperios), q es la carga y t es el tiempo. Esto nos dice qué tanta electricidad pasa por un punto en cierto tiempo.
Las fuentes de voltaje son como las bombas de agua: mantienen constante el flujo de corriente eléctrica. Un dato curioso es que la corriente va desde el polo negativo al positivo, aunque históricamente se pensaba al revés.
Dato clave: El amperímetro es el instrumento que mide la intensidad de corriente, como un velocímetro pero para electricidad.
2
of 3

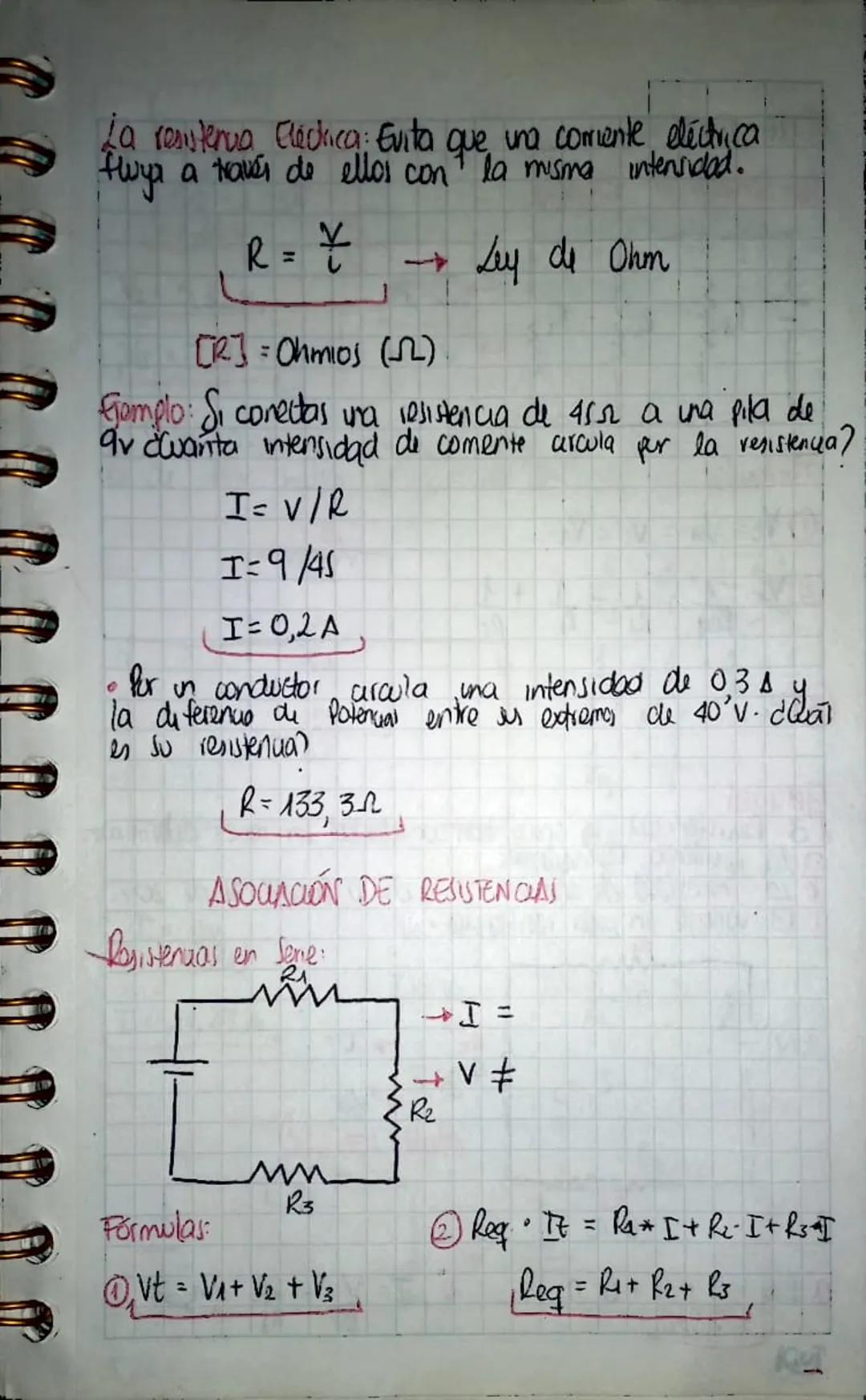

Resistencia Eléctrica y Cálculos Prácticos
La resistencia eléctrica es como un obstáculo que evita que la corriente fluya libremente. Imagínala como piedras en un río que hacen más lento el flujo del agua.
La Ley de Ohm es súper importante: R = V/I. Esta fórmula relaciona resistencia (R, medida en ohmios Ω), voltaje (V) e intensidad (I). Con esta ley puedes resolver cualquier problema de circuitos básicos.
Veamos un ejemplo práctico: si conectas una resistencia de 45Ω a una pila de 9V, la intensidad será I = 9/45 = 0.2A. ¡Es así de simple!
Tip de estudio: Memoriza R = V/I, pero también sus variaciones: V = R×I y I = V/R. Te servirán en todos los ejercicios.
3
of 3
Asociación de Resistencias
Cuando combinas resistencias en un circuito, puedes conectarlas de dos formas principales que cambian completamente el comportamiento del circuito.
En las resistencias en serie (una tras otra), la corriente es igual en todas: It = I₁ = I₂ = I₃. El voltaje total se divide: Vt = V₁ + V₂ + V₃. La resistencia total se suma: Req = R₁ + R₂ + R₃.

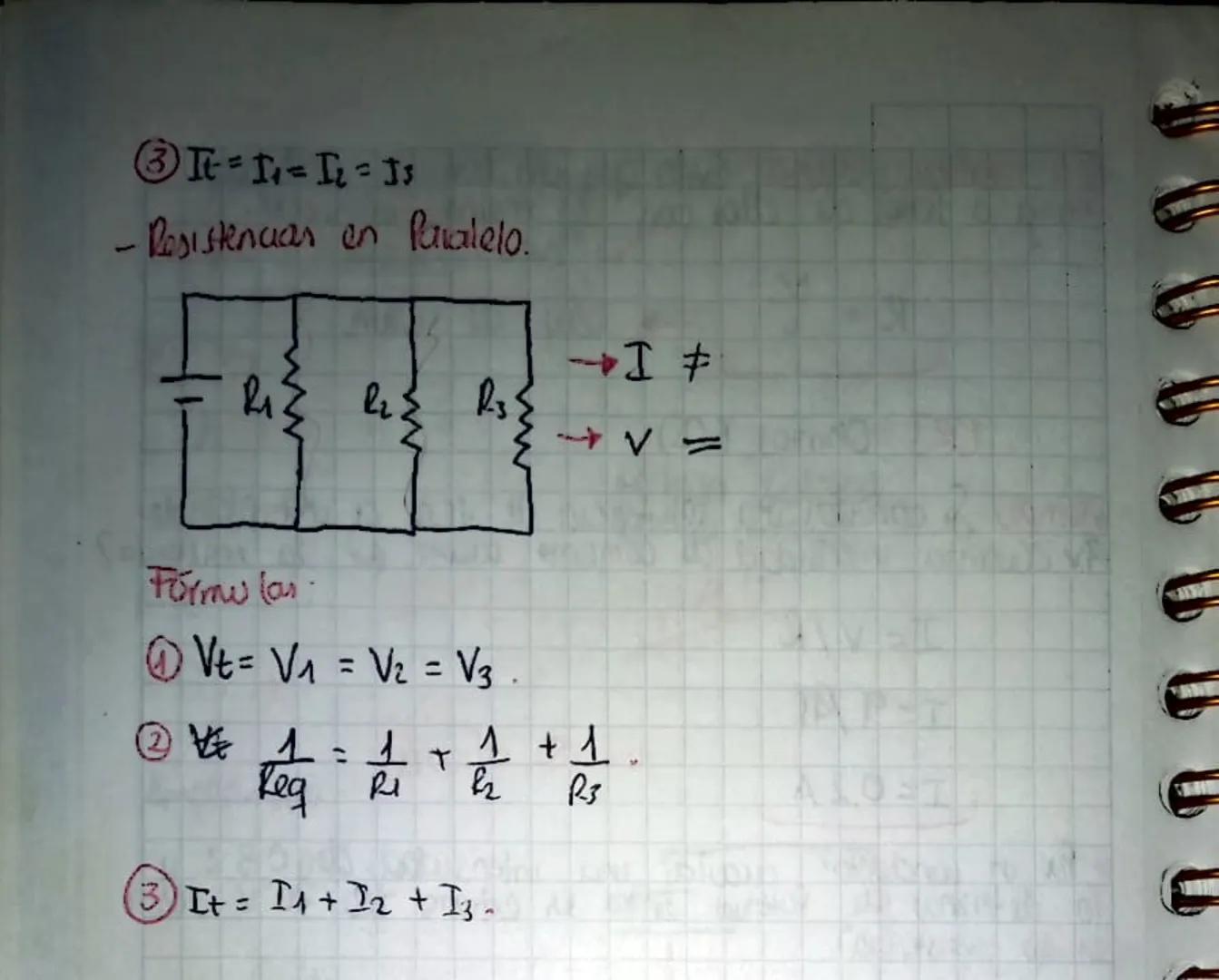

En las resistencias en paralelo (como ramas de un árbol), el voltaje es igual en todas: Vt = V₁ = V₂ = V₃. La corriente total se divide: It = I₁ + I₂ + I₃. Para la resistencia total usas: 1/Req = 1/R₁ + 1/R₂ + 1/R₃.
Truco mental: En serie todo se suma directo. En paralelo, solo la corriente se suma directo; para resistencia usas fracciones.
