Los circuitos eléctricos son la base del funcionamiento de todos...
Física313 visualizaciones·Actualizado Jun 22, 2026·4 páginasIntroducción a Circuitos Eléctricos en Física
K
Karen Hernández Vera@karenhernndezve
1 / 4

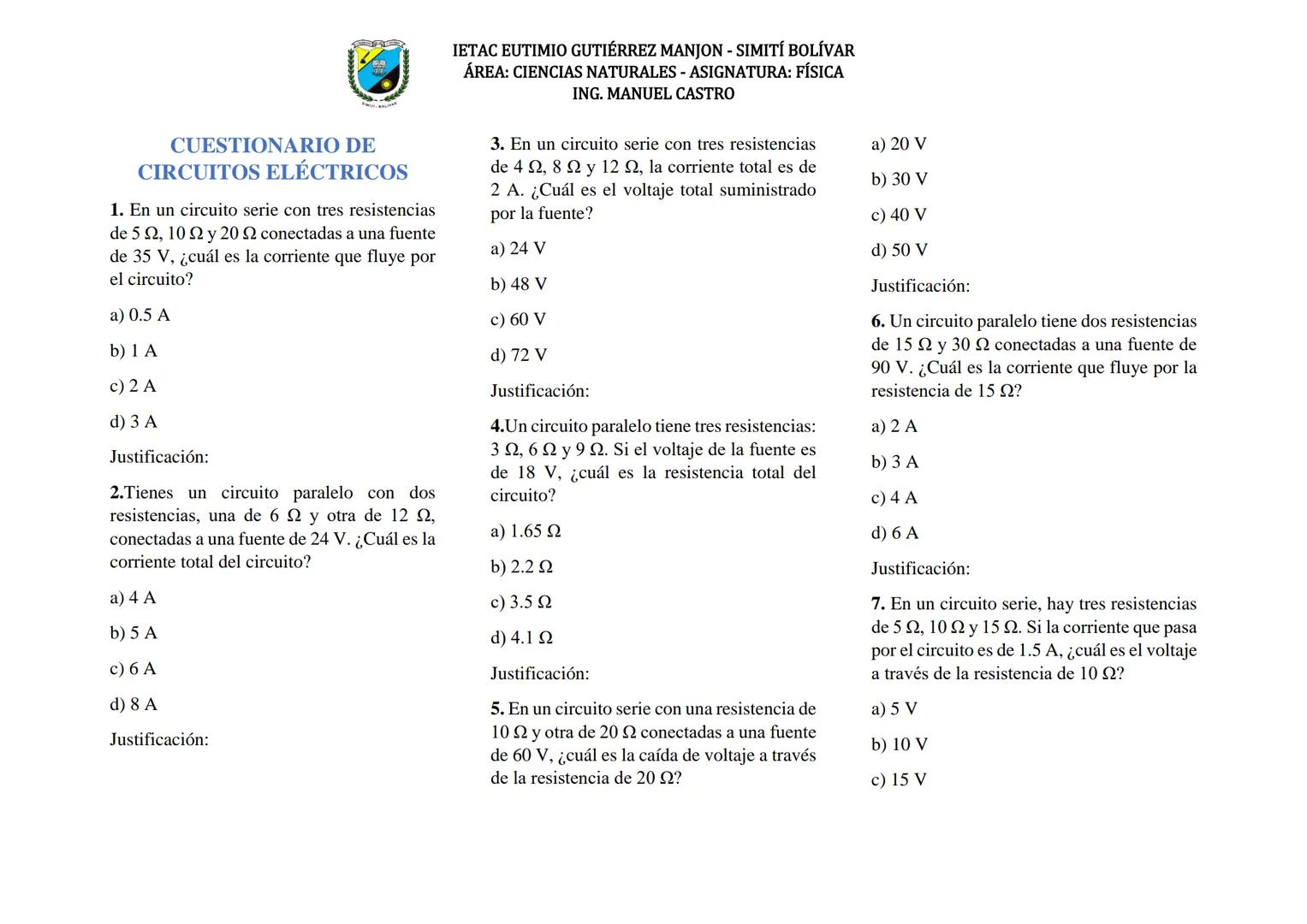

1
of 4
Circuitos Serie y Cálculos Básicos
Los circuitos serie son aquellos donde los componentes están conectados uno tras otro, formando un único camino para la corriente. En este tipo de circuito, la corriente es la misma en todos los puntos.
Para calcular la corriente en un circuito serie, debes sumar todas las resistencias y aplicar la Ley de Ohm: I = V/R. Por ejemplo, en un circuito con resistencias de 5 Ω, 10 Ω y 20 Ω conectadas a 35 V, primero sumamos las resistencias (5 + 10 + 20 = 35 Ω) y luego calculamos I = 35 V / 35 Ω = 1 A.
En los circuitos paralelo, los componentes están conectados entre los mismos dos puntos, creando múltiples caminos para la corriente. El voltaje es el mismo en todas las ramas, pero la corriente se divide. La resistencia total en un circuito paralelo siempre es menor que la resistencia más pequeña del circuito.
💡 Dato clave: La corriente en un circuito serie es la misma en todos los puntos, mientras que el voltaje se divide proporcionalmente entre las resistencias según su valor.

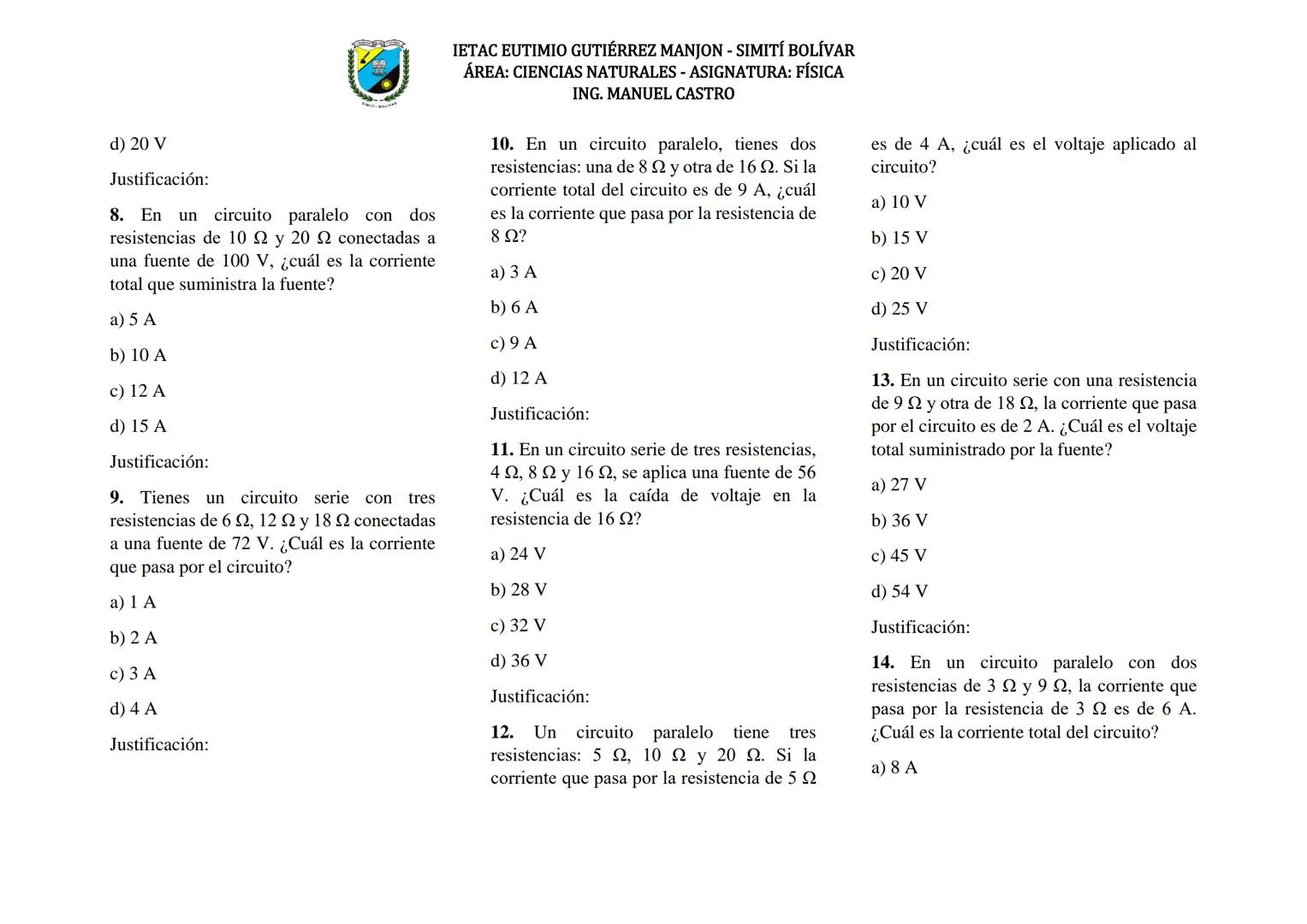

2
of 4
Circuitos Paralelo y Distribución de Corriente
En un circuito paralelo, la corriente que pasa por cada resistencia se calcula dividiendo el voltaje por el valor de la resistencia . La corriente total es la suma de todas las corrientes individuales.
Por ejemplo, si tienes un circuito paralelo con resistencias de 10 Ω y 20 Ω conectado a una fuente de 100 V, la corriente en la primera resistencia sería I₁ = 100 V / 10 Ω = 10 A, y en la segunda I₂ = 100 V / 20 Ω = 5 A. La corriente total sería I = I₁ + I₂ = 15 A.
La resistencia equivalente en un circuito paralelo se calcula con la fórmula 1/Req = 1/R₁ + 1/R₂ + ... + 1/Rn. Con dos resistencias, puedes usar la fórmula simplificada: Req = (R₁ × R₂) / .
🔌 Recuerda: En circuitos paralelo, añadir más resistencias siempre disminuye la resistencia total, lo que aumenta la corriente total del circuito.

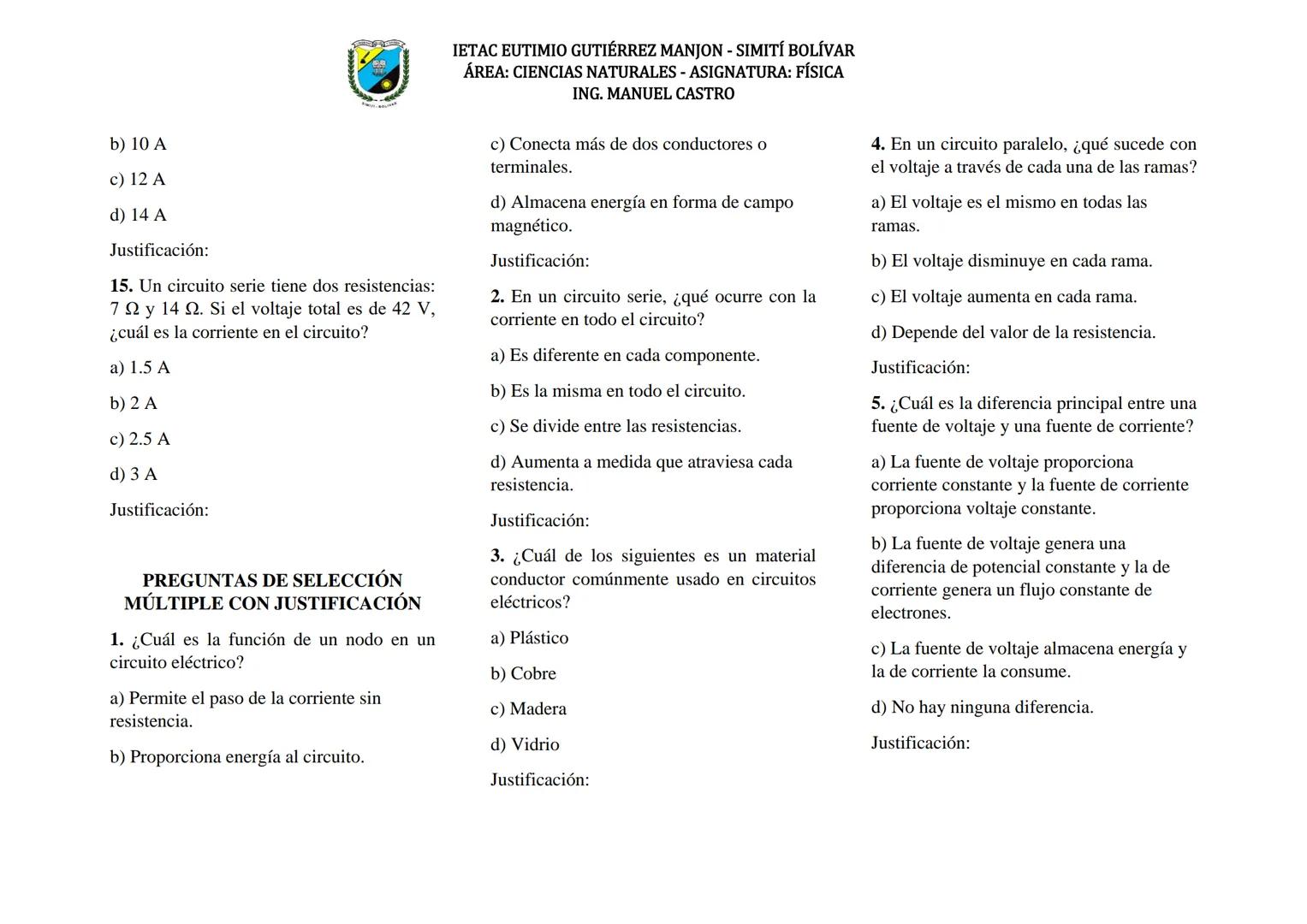

3
of 4
Conceptos Fundamentales de Circuitos
Un nodo es un punto en un circuito donde se conectan más de dos conductores o terminales. Los nodos son esenciales para entender cómo se distribuye la corriente en un circuito.
Los materiales conductores permiten el fácil flujo de electrones. El cobre es uno de los mejores conductores y se usa ampliamente en circuitos eléctricos debido a su baja resistencia y costo accesible. Otros buenos conductores incluyen el aluminio, la plata y el oro.
La principal diferencia entre una fuente de voltaje y una fuente de corriente es que la primera proporciona una diferencia de potencial constante, mientras que la segunda genera un flujo constante de electrones, independientemente de la resistencia del circuito.
⚡ Consejo importante: Cuando analizas un circuito, identifica primero si está conectado en serie, en paralelo o en forma mixta. Esto determinará qué fórmulas utilizar para resolver los problemas.

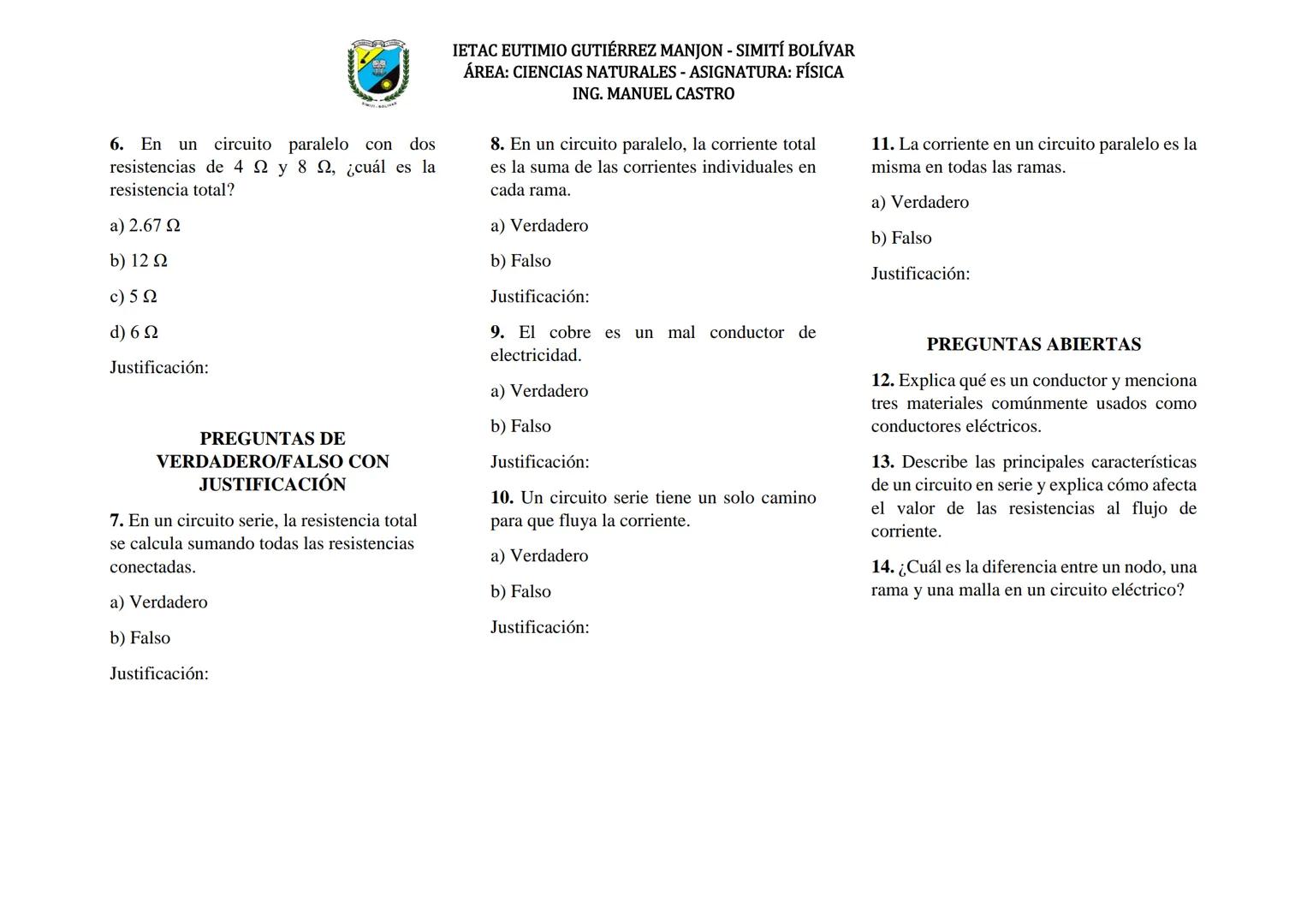

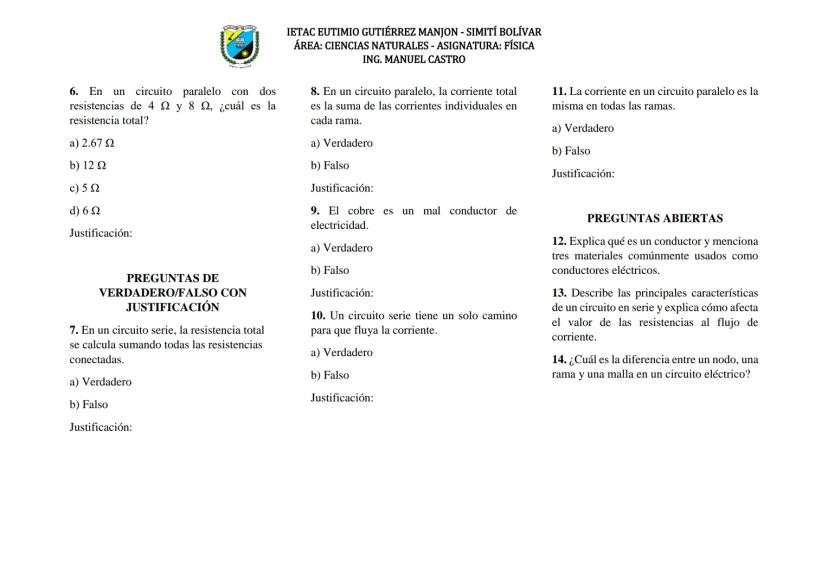

4
of 4
Análisis de Circuitos y Aplicaciones
En los circuitos serie, la resistencia total es la suma de todas las resistencias individuales . En cambio, en un circuito paralelo, la corriente total es la suma de las corrientes individuales en cada rama .
Una rama es cualquier camino por donde puede fluir la corriente en un circuito. Una malla es un camino cerrado formado por elementos del circuito. Estos conceptos son fundamentales para aplicar las leyes de Kirchhoff en el análisis de circuitos complejos.
Los circuitos eléctricos tienen numerosas aplicaciones prácticas en nuestra vida diaria. Desde los sistemas eléctricos de nuestros hogares hasta los dispositivos electrónicos que usamos constantemente, todos funcionan gracias a los principios de los circuitos que hemos estudiado.
🔍 Aplicación real: Cuando un bombillo se quema en una serie de luces navideñas, toda la serie deja de funcionar porque se interrumpe el único camino de corriente. En cambio, en las conexiones paralelas de los electrodomésticos de tu casa, si uno falla, los demás siguen funcionando.
