Energía en los Circuitos Eléctricos

Los circuitos eléctricos están presentes en casi todos los dispositivos que usamos diariamente, desde tu celular hasta la iluminación de tu casa. Estos sistemas permiten que la energía eléctrica fluya de manera controlada para realizar trabajo útil.

Entender cómo funciona la energía en los circuitos te ayudará a comprender el funcionamiento de los aparatos electrónicos y desarrollar habilidades prácticas para tu futuro académico y profesional. Los conceptos básicos que veremos son sencillos pero poderosos para explicar fenómenos complejos.

💡 ¿Sabías que? Toda la tecnología digital moderna, incluyendo los smartphones y computadoras, funciona gracias a circuitos eléctricos cada vez más pequeños y eficientes.

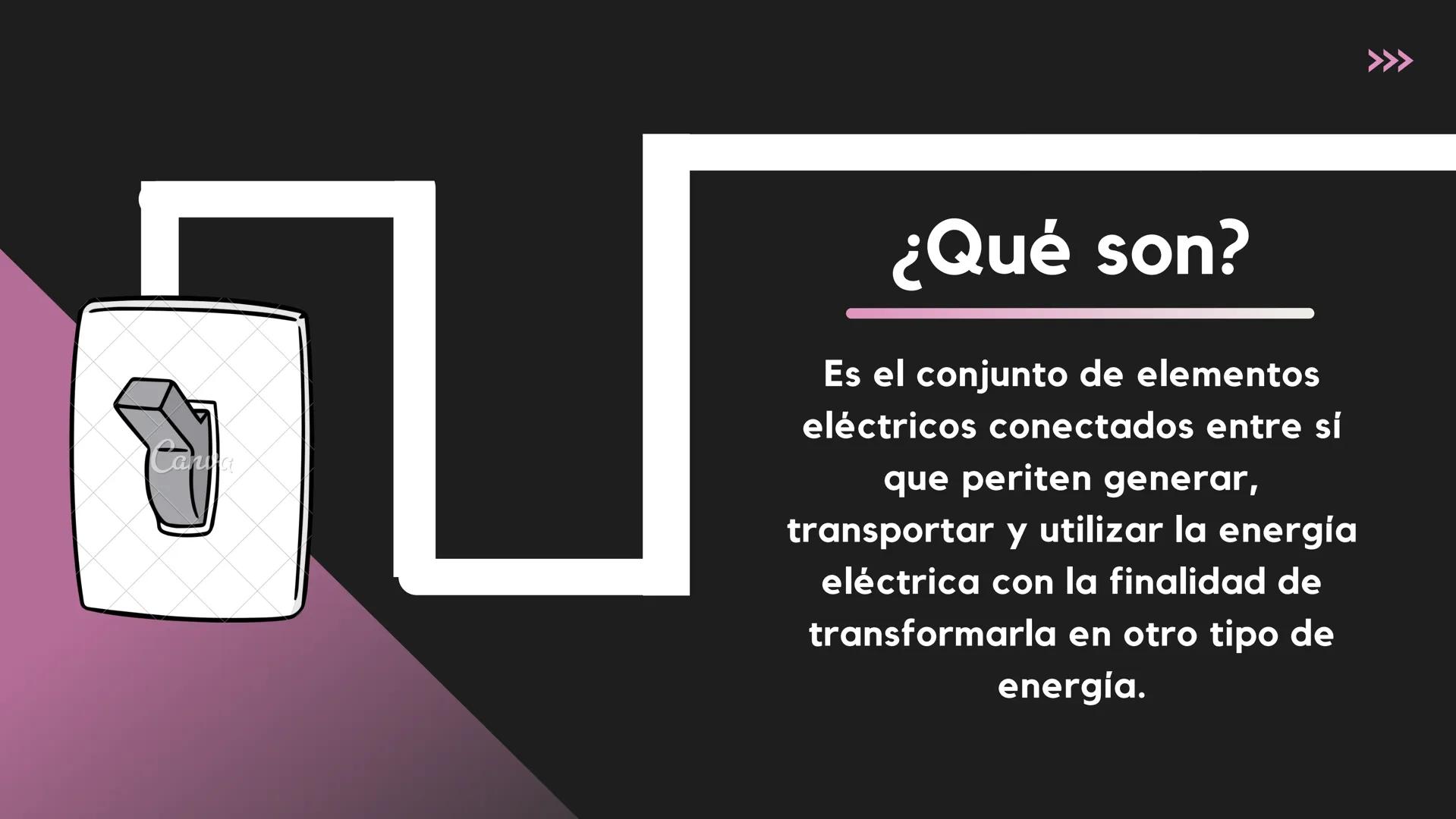

¿Qué son los Circuitos Eléctricos?

Un circuito eléctrico es un conjunto de elementos eléctricos conectados entre sí que permite generar, transportar y utilizar la energía eléctrica. Su principal función es transformar la energía eléctrica en otros tipos de energía como luz, calor o movimiento.

Estos sistemas forman caminos cerrados por donde puede circular la corriente eléctrica de forma controlada. Sin un circuito completo, los electrones no pueden fluir y los dispositivos no funcionan.

Piensa en un circuito como una autopista para electrones, donde cada componente cumple una función específica que permite que tus dispositivos electrónicos funcionen correctamente. Desde el simple interruptor de luz hasta tu computadora, todos dependen de circuitos eléctricos.

💡 Dato clave: Todos los aparatos electrónicos que usas contienen circuitos eléctricos, desde lo más simple como una linterna hasta lo más complejo como un smartphone.

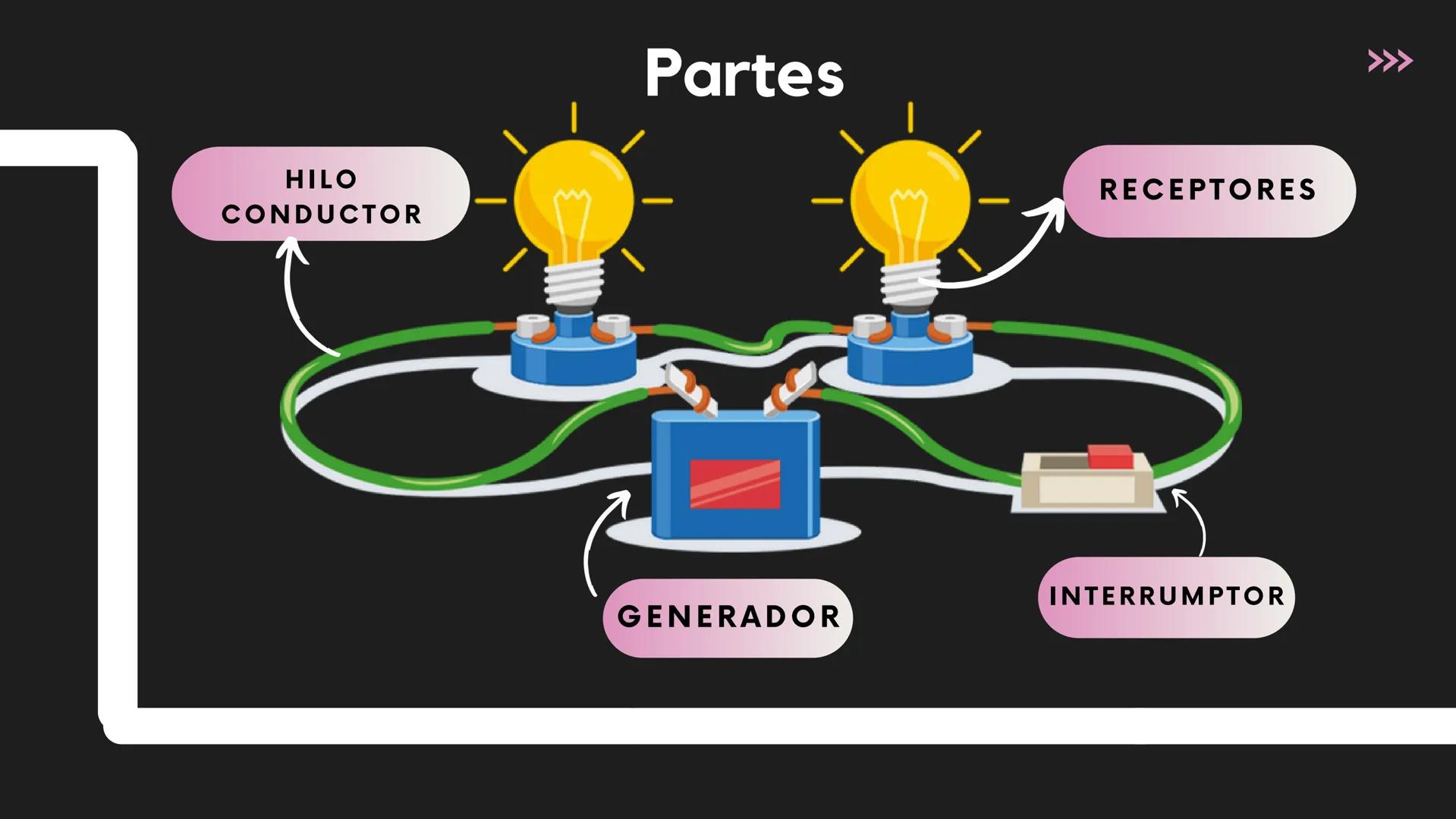

Partes de un Circuito Eléctrico

Todo circuito eléctrico básico está formado por cuatro elementos fundamentales que trabajan juntos para permitir el flujo de electricidad. Cada componente cumple un rol específico:

El generador es la fuente de energía eléctrica del circuito, como una pila o batería. Este componente crea la diferencia de potencial (voltaje) necesaria para que los electrones se muevan a través del circuito.

Los hilos conductores son cables metálicos que conectan todos los elementos. Normalmente hechos de cobre, permiten que la electricidad fluya entre los componentes con poca resistencia.

Los receptores son los dispositivos que transforman la energía eléctrica en otro tipo de energía, como bombillas (luz), motores (movimiento) o calentadores (calor).

El interruptor permite abrir o cerrar el circuito, controlando cuándo fluye la corriente eléctrica. Es como el "on/off" del sistema.

💡 Consejo útil: Para identificar fácilmente las partes de un circuito, piensa en una linterna: la batería es el generador, los cables internos son los conductores, la bombilla es el receptor y el botón es el interruptor.

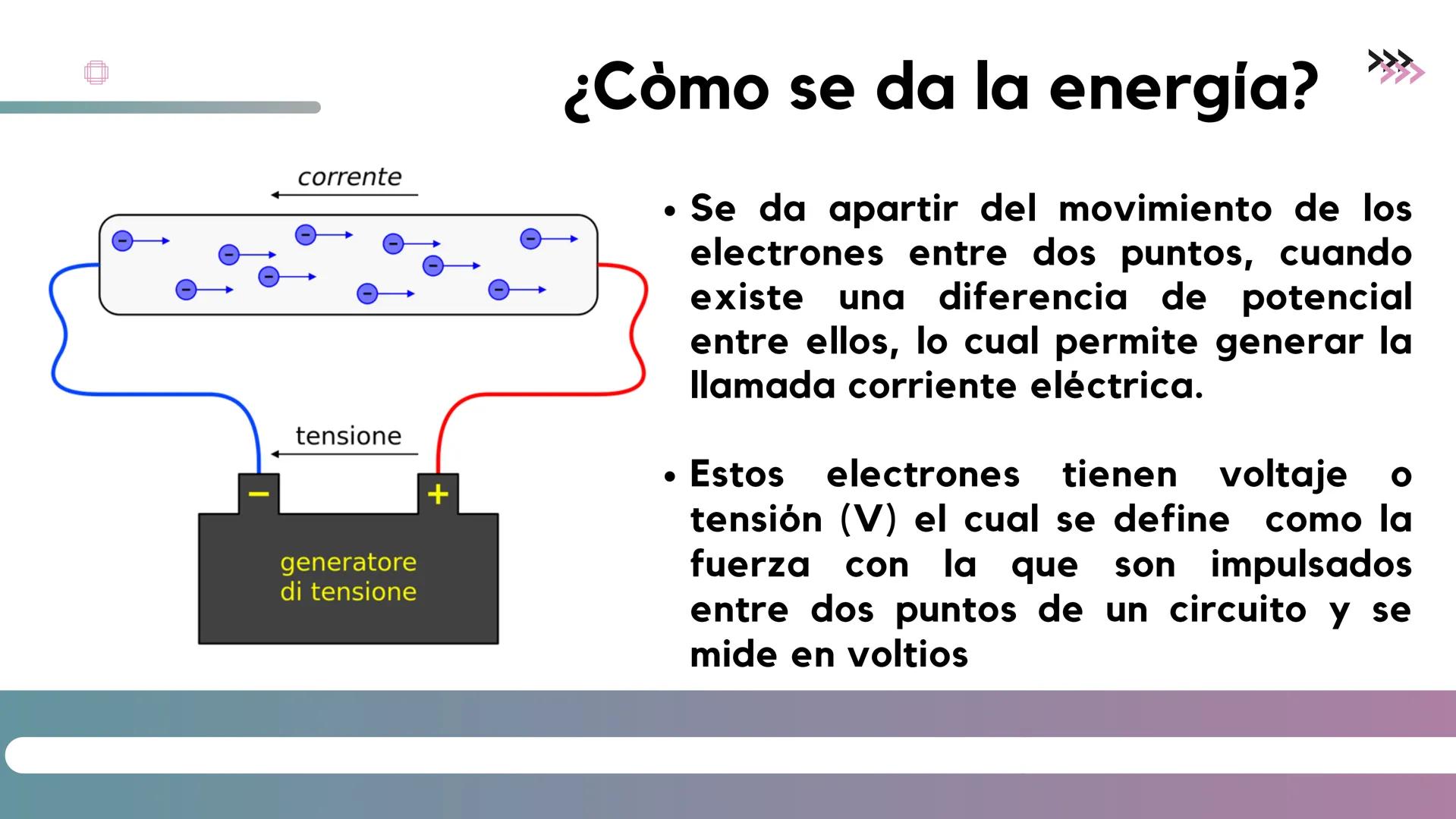

¿Cómo se da la Energía en un Circuito?

La energía en un circuito se produce gracias al movimiento de electrones entre dos puntos cuando existe una diferencia de potencial entre ellos. Este flujo ordenado de cargas eléctricas es lo que conocemos como corriente eléctrica.

Los electrones poseen voltaje o tensión (V), que es la fuerza con la que son impulsados entre dos puntos del circuito. Esta tensión se mide en voltios (V) y determina la energía disponible para mover las cargas eléctricas.

La diferencia de potencial es como la presión que empuja a los electrones a través del circuito. Cuanto mayor sea esta diferencia, mayor será el "empuje" sobre los electrones y más intensa será la corriente que circula por el circuito.

💡 Dato interesante: El voltaje común en los hogares colombianos es de 110 voltios, mientras que en muchos países europeos es de 220 voltios. ¡Por eso necesitas adaptadores cuando viajas!

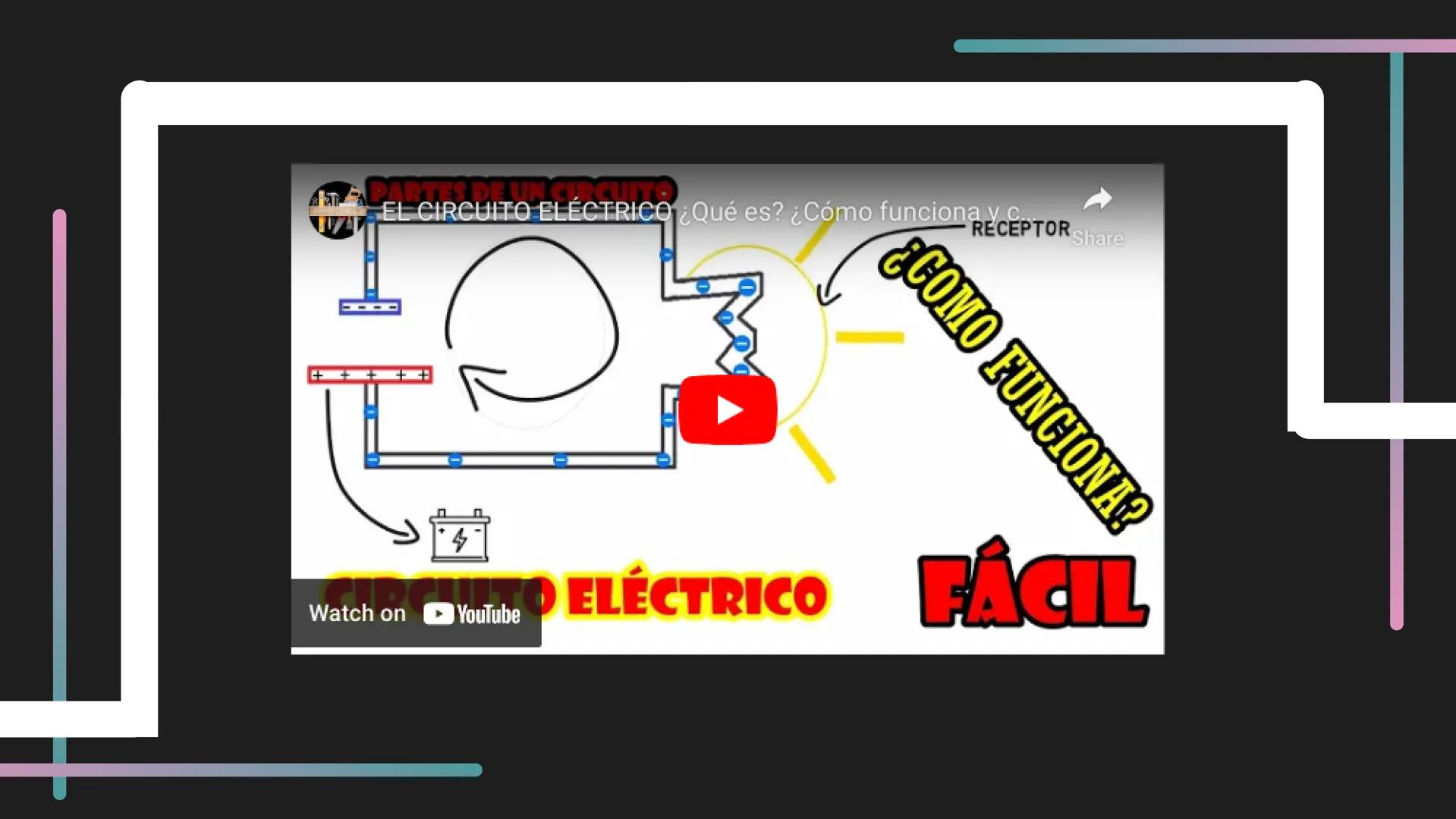

Funcionamiento de un Circuito Eléctrico

Los circuitos eléctricos funcionan siguiendo un principio fundamental: la energía debe fluir en un camino cerrado para completar su ciclo. Cuando cerramos un interruptor, permitimos que la corriente circule sin interrupciones.

El generador (como una batería) crea una diferencia de potencial que impulsa a los electrones a través de los conductores. Estos electrones transportan energía hasta los receptores, donde se transforma en formas útiles como luz o movimiento.

Para que un circuito funcione correctamente, todos sus componentes deben estar bien conectados y en buen estado. Si hay una interrupción en cualquier punto (cable roto o interruptor abierto), el circuito se abre y la corriente no puede fluir.

💡 Visualízalo así: Un circuito eléctrico es como un sistema de riego circular donde el agua (electrones) es bombeada (generador) a través de tuberías (conductores) para hacer funcionar aspersores (receptores), y una llave de paso (interruptor) controla el flujo.

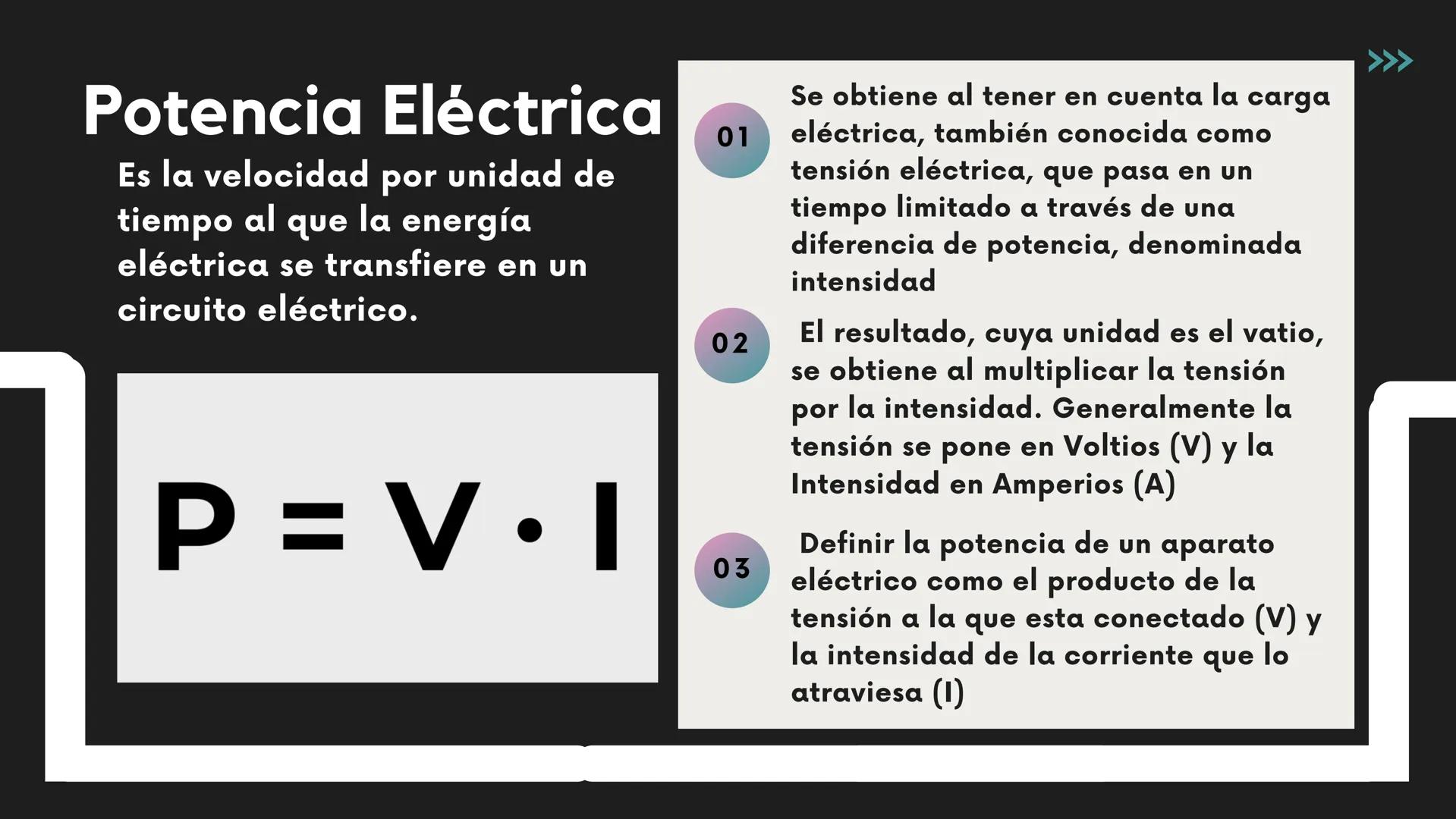

Potencia Eléctrica

La potencia eléctrica es la velocidad a la que la energía eléctrica se transfiere en un circuito. Nos indica cuánta energía se transforma por unidad de tiempo y se mide en vatios (W).

La fórmula para calcular la potencia es P = V × I, donde V es el voltaje (en voltios) e I es la intensidad de corriente (en amperios). Esta sencilla ecuación te permite determinar cuánta energía consume un dispositivo eléctrico por segundo.

La potencia se obtiene al considerar la carga eléctrica (tensión) que pasa en un tiempo determinado a través de una diferencia de potencial (intensidad). Por ejemplo, una bombilla de 60W conectada a 120V consume 0.5A de corriente.

💡 Aplicación práctica: Cuando comparas el consumo de energía entre electrodomésticos, miras su potencia en vatios. Una plancha de 1500W consume mucha más energía que un cargador de celular de 5W, lo que se refleja directamente en tu factura de electricidad.

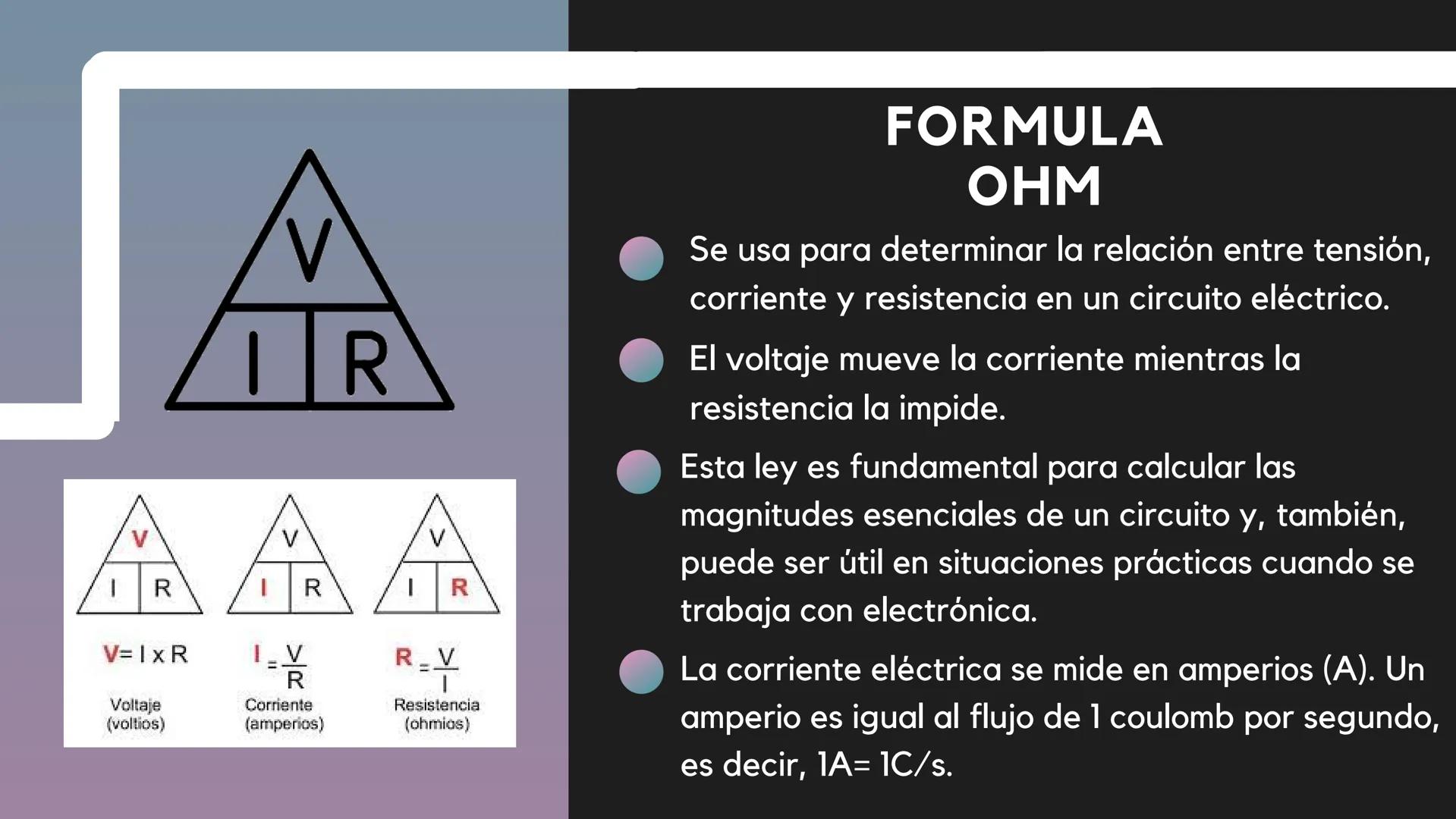

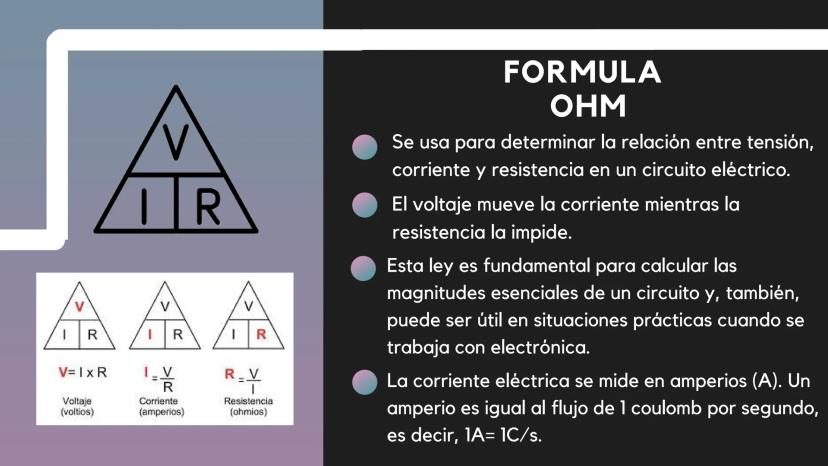

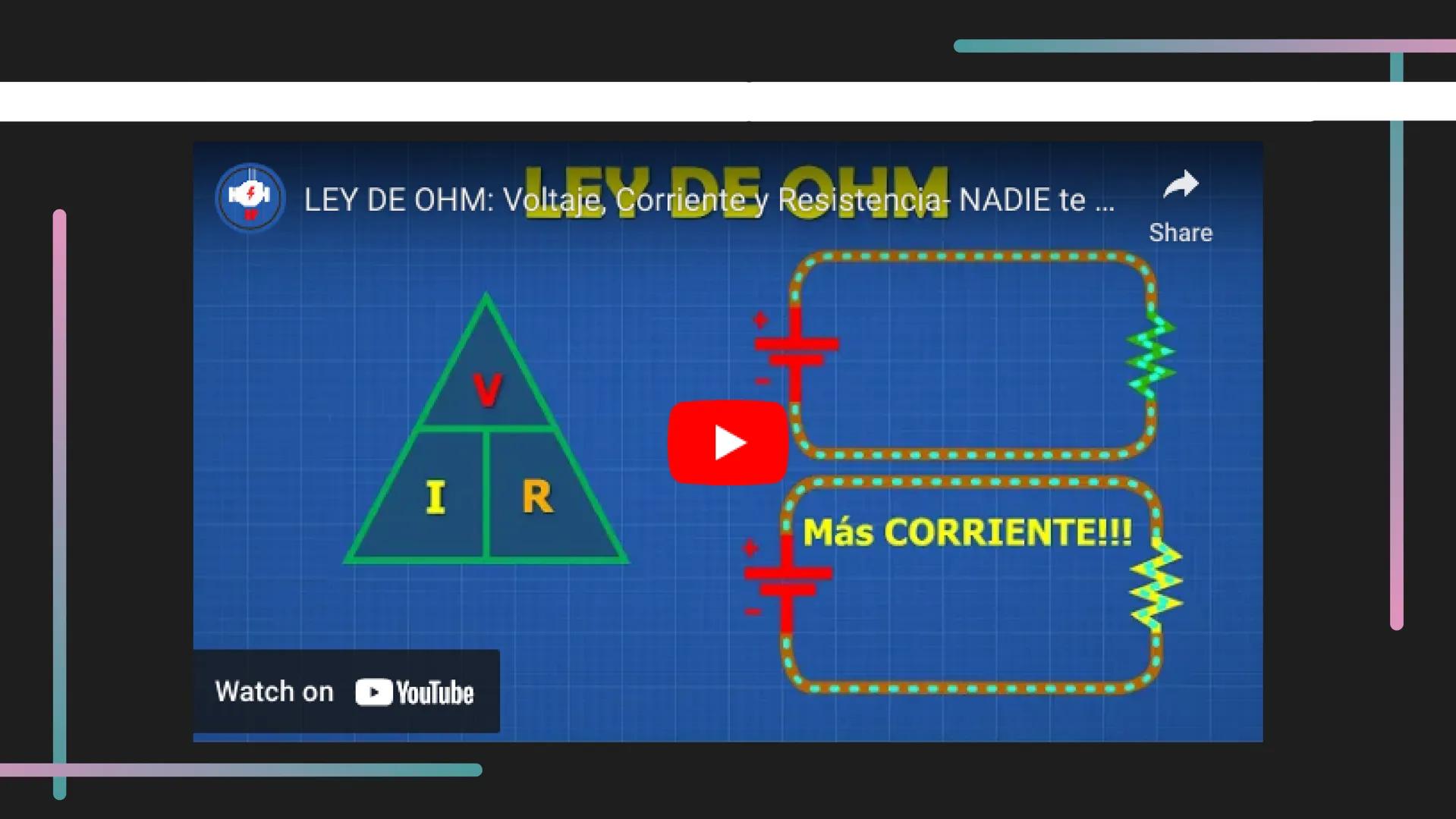

Ley de Ohm

La Ley de Ohm es una regla fundamental que establece la relación matemática entre voltaje (V), corriente (I) y resistencia (R) en un circuito eléctrico. Se expresa con la fórmula V = I × R.

Esta ley nos enseña que el voltaje impulsa la corriente, mientras que la resistencia la impide. Si aumenta el voltaje, aumenta proporcionalmente la corriente; si aumenta la resistencia, disminuye la corriente.

Conociendo dos de estas variables, puedes calcular la tercera reorganizando la fórmula. Por ejemplo, para calcular la corriente: I = V/R, o para calcular la resistencia: R = V/I. La corriente se mide en amperios (A), que equivale al flujo de 1 coulomb por segundo.

💡 Truco para recordarlo: Imagina un río (corriente) impulsado por un desnivel (voltaje) y frenado por rocas (resistencia). Si aumentas el desnivel, el río fluye más rápido; si añades rocas, fluye más lento.

Aplicaciones de la Ley de Ohm

La Ley de Ohm es una herramienta esencial para comprender y diseñar circuitos eléctricos funcionales. Esta ley te permite predecir cómo se comportará un circuito antes de construirlo.

En la vida diaria, esta ley explica por qué los fusibles se queman cuando hay demasiada corriente o por qué es peligroso usar un aparato diseñado para 110V en una toma de 220V. La corriente sería el doble de lo normal, causando sobrecalentamiento.

Cuando diseñas o reparas circuitos, la Ley de Ohm te ayuda a seleccionar los componentes adecuados. Por ejemplo, al elegir resistencias para proteger un LED o calcular el calibre de cable necesario para una instalación eléctrica.

💡 Consejo práctico: Si conoces la potencia (P) de un aparato y el voltaje (V) al que funciona, puedes calcular la corriente (I) usando I = P/V, lo que te ayudará a determinar qué tipo de protección necesita.

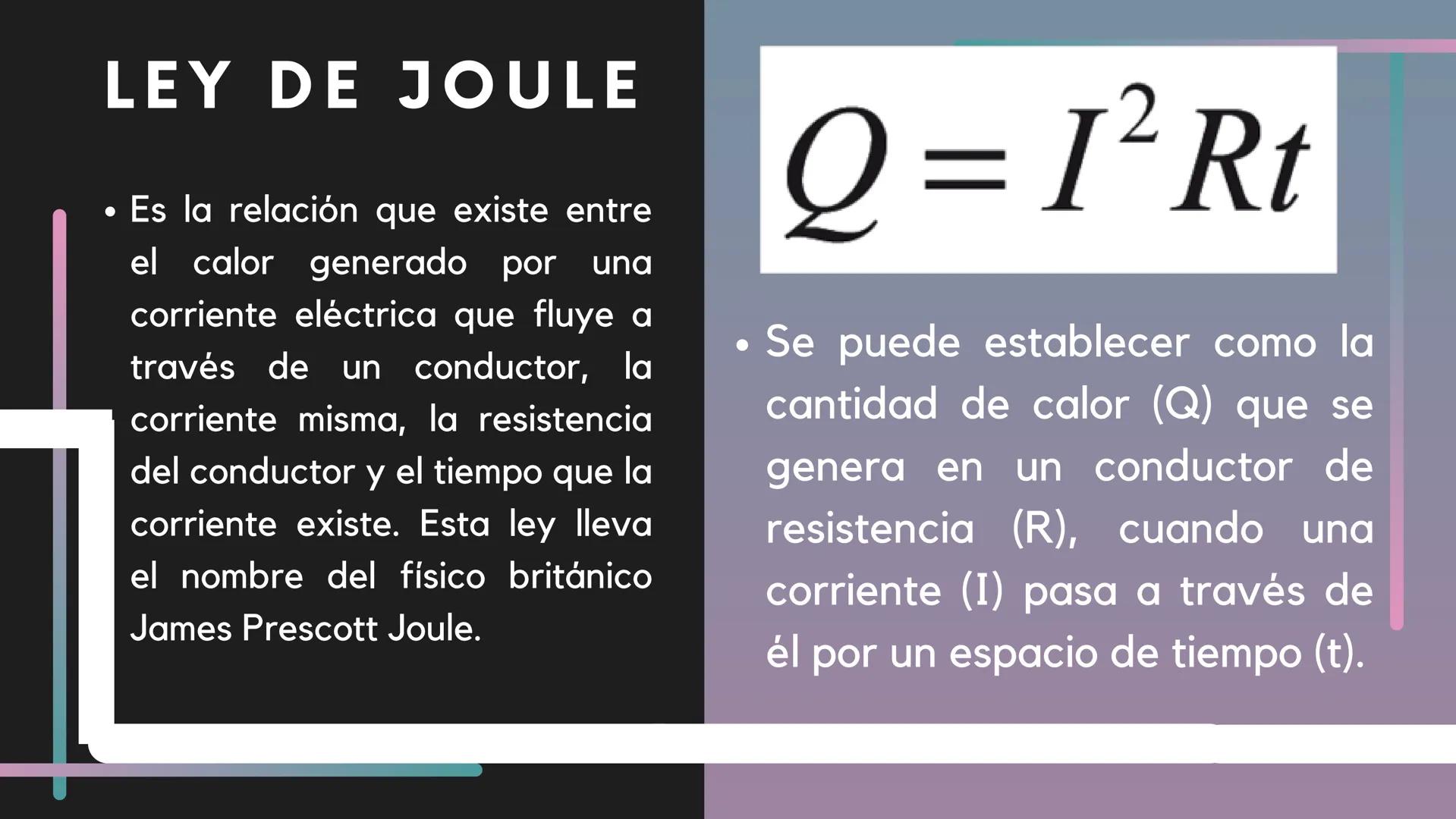

Ley de Joule

La Ley de Joule explica la relación entre el calor generado por una corriente eléctrica que fluye a través de un conductor y los factores que influyen en este proceso. Esta ley, nombrada en honor al físico británico James Prescott Joule, se expresa como Q = I²Rt.

Esta fórmula establece que la cantidad de calor (Q) generada depende de la intensidad de corriente al cuadrado (I²), la resistencia del conductor (R) y el tiempo que la corriente fluye $t$. El calor producido se mide en julios (J).

La Ley de Joule explica fenómenos cotidianos como el funcionamiento de estufas eléctricas, tostadoras y planchas. También describe por qué los cables se calientan cuando pasa mucha corriente, algo que puede ser útil o peligroso según el contexto.

💡 Aplicación práctica: El efecto Joule es aprovechado en calentadores eléctricos, pero representa una pérdida de energía en la transmisión eléctrica. Por eso las compañías eléctricas usan alto voltaje y baja corriente para transportar electricidad a largas distancias, reduciendo así el calentamiento de los cables.

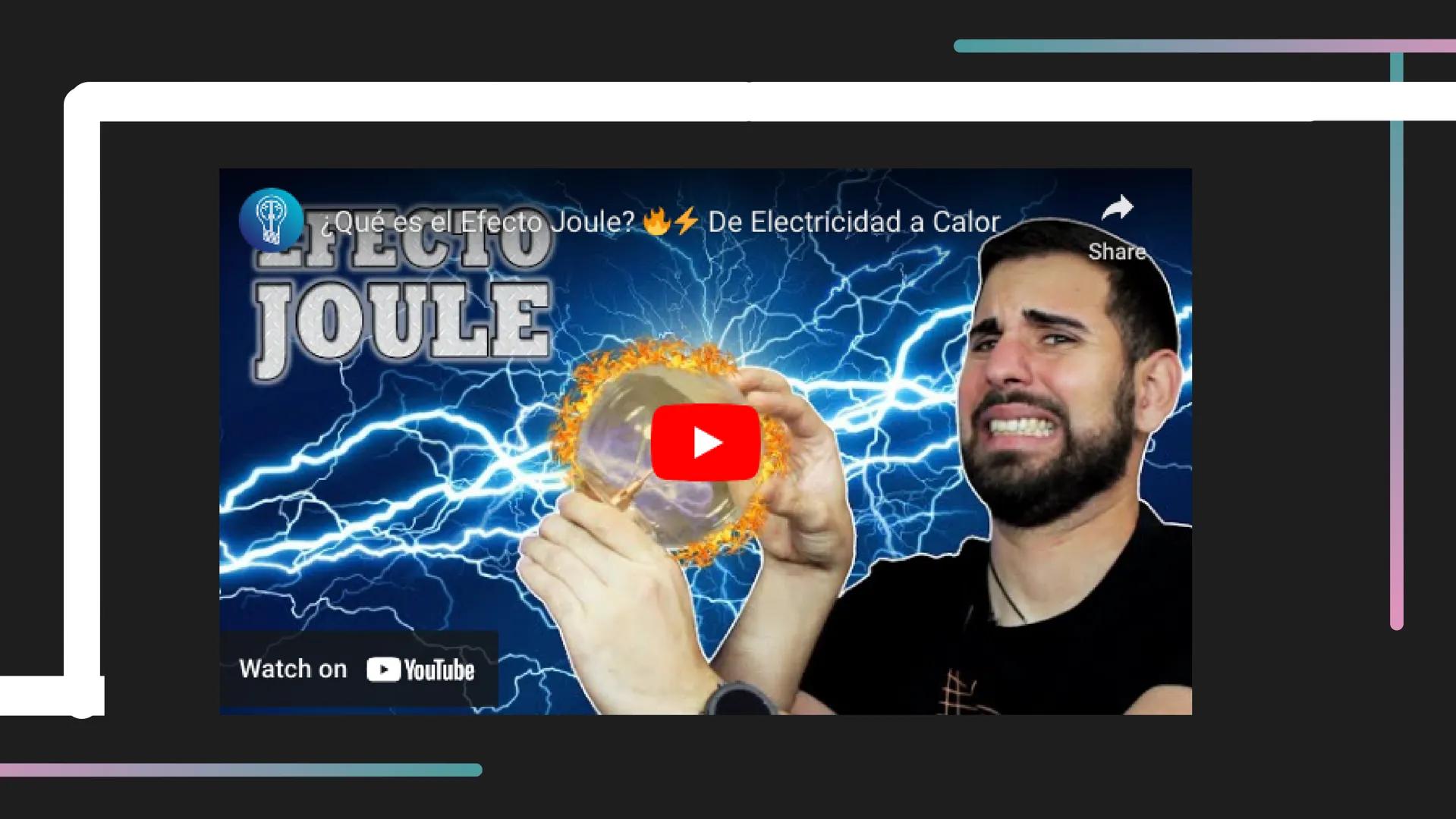

El Efecto Joule

El Efecto Joule es la manifestación práctica de la Ley de Joule y describe la transformación de energía eléctrica en energía térmica (calor) cuando una corriente atraviesa un conductor con resistencia.

Este fenómeno ocurre porque los electrones, al moverse por el conductor, colisionan con los átomos del material, transfiriendo parte de su energía cinética en forma de calor. A mayor resistencia o mayor corriente, más colisiones y más calor generado.

Muchos dispositivos cotidianos aprovechan intencionalmente el Efecto Joule: los hornos eléctricos, secadores de pelo y calentadores funcionan haciendo pasar corriente por un elemento resistivo para generar calor. Sin embargo, en otros casos como en los circuitos electrónicos, este calor es indeseable y se usan disipadores para controlarlo.

💡 Conexión con tu vida: Cuando sientes caliente tu cargador de celular o laptop después de usarlo por horas, estás experimentando el Efecto Joule en acción. El calor generado es energía que se "pierde" y no se aprovecha para cargar tu dispositivo.
