Circuitos Mixtos: Serie y Paralelo - Conceptos y Ejercicios

user profile picture

Luke Alejandro Mora @lukekoruky

Los circuitos mixtos combinan resistencias conectadas tanto en serie como en paralelo. Aprender a calcular la resistencia total,... Mostrar más

Scribe
Circuitos MIXTOS
Son aquellos circuitos que estan compuestos por resistenciais en serie y en
paralelo en este caso, se debe resolver"

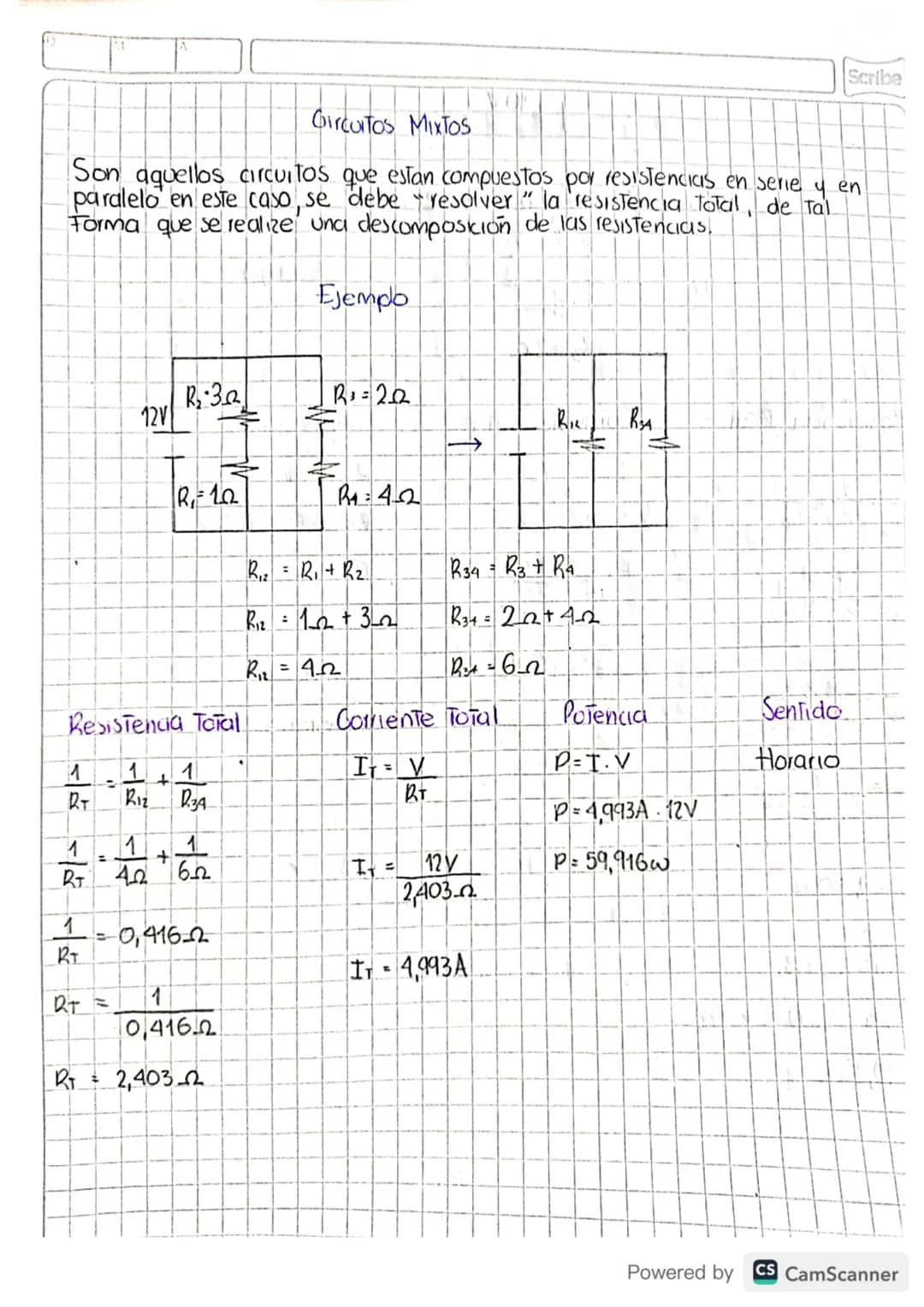

Circuitos Mixtos

Los circuitos mixtos están compuestos por resistencias conectadas tanto en serie como en paralelo. Para resolverlos, necesitas descomponer el circuito y calcular las resistencias equivalentes paso a paso.

En el ejemplo, tenemos un circuito con resistencias R₁=1Ω, R₂=3Ω, R₃=2Ω y R₄=4Ω conectadas a una fuente de 12V. Primero calculamos las resistencias combinadas R₁₂=4Ω (serie) y R₃₄=6Ω (serie). Luego, como estas resistencias están en paralelo, aplicamos la fórmula 1/Rₜ = 1/R₁₂ + 1/R₃₄, obteniendo Rₜ=2,403Ω.

Con la resistencia total podemos calcular la corriente usando la ley de Ohm Iₜ = V/Rₜ = 12V/2,403Ω = 4,993A. La potencia se obtiene multiplicando P = I·V = 4,993A·12V = 59,916W. El sentido de la corriente en este caso es horario.

💡 Recuerda Siempre resuelve primero las agrupaciones de resistencias (serie o paralelo) antes de calcular la resistencia total del circuito.

Scribe
Circuitos MIXTOS
Son aquellos circuitos que estan compuestos por resistenciais en serie y en
paralelo en este caso, se debe resolver"

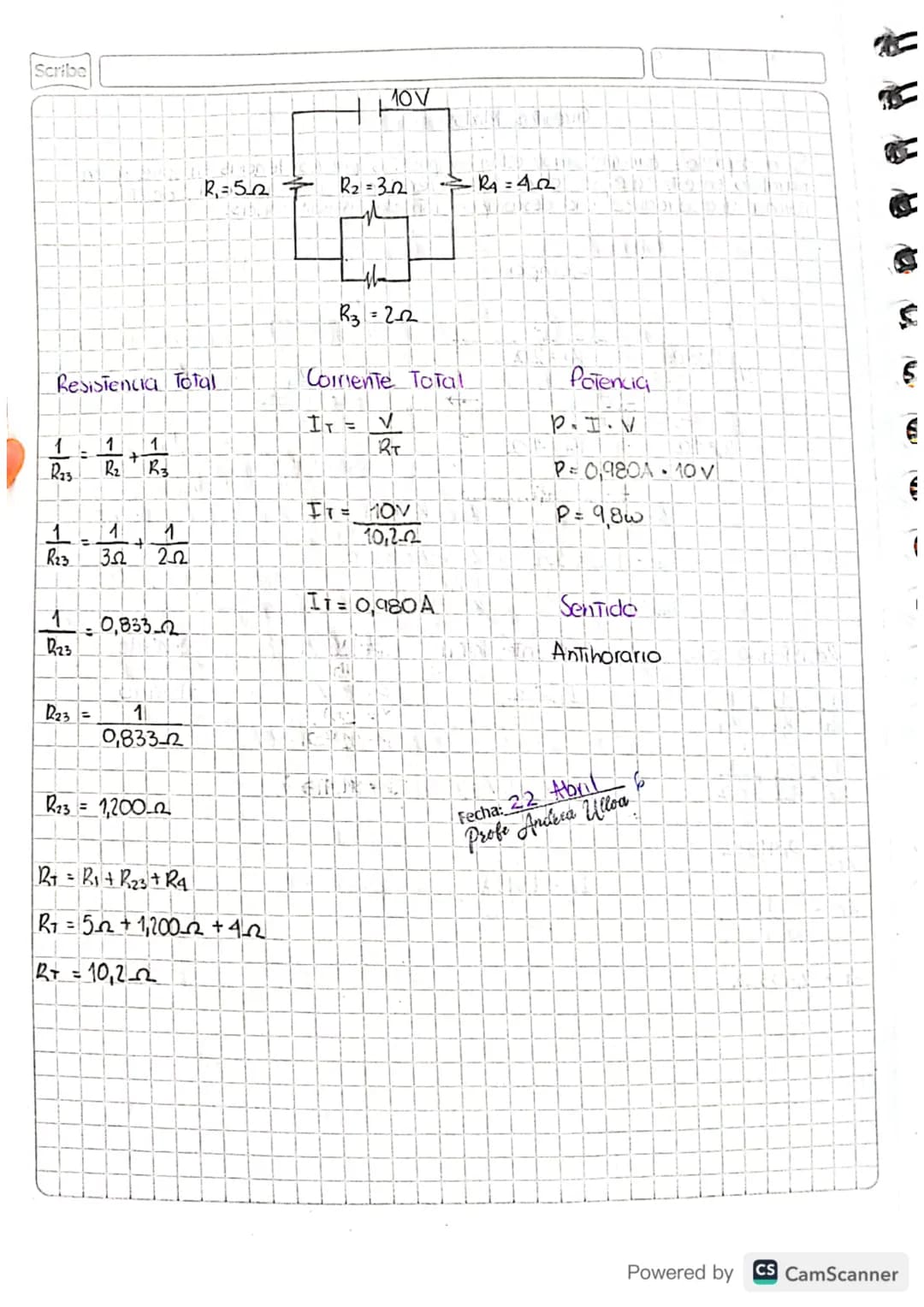

Ejemplo Circuito Mixto

¿Alguna vez te has preguntado cómo calcular circuitos más complejos? En este ejemplo analizamos un circuito con una fuente de 10V y resistencias R₁=5Ω, R₂=3Ω, R₃=2Ω y R₄=4Ω.

Primero, identificamos que R₂ y R₃ están en paralelo, por lo que calculamos su resistencia equivalente 1/R₂₃ = 1/3Ω + 1/2Ω = 0,833Ω, lo que nos da R₂₃ = 1,200Ω. Como R₁, R₂₃ y R₄ están en serie, sumamos para obtener la resistencia total Rₜ = 5Ω + 1,200Ω + 4Ω = 10,2Ω.

Ahora podemos calcular la corriente total usando la ley de Ohm Iₜ = 10V/10,2Ω = 0,980A. La potencia eléctrica será P = 0,980A·10V = 9,8W. El sentido de la corriente en este circuito es antihorario.

💡 Consejo práctico Para facilitar los cálculos, dibuja el circuito simplificado a medida que vas reemplazando las resistencias equivalentes.

Scribe
Circuitos MIXTOS
Son aquellos circuitos que estan compuestos por resistenciais en serie y en
paralelo en este caso, se debe resolver"

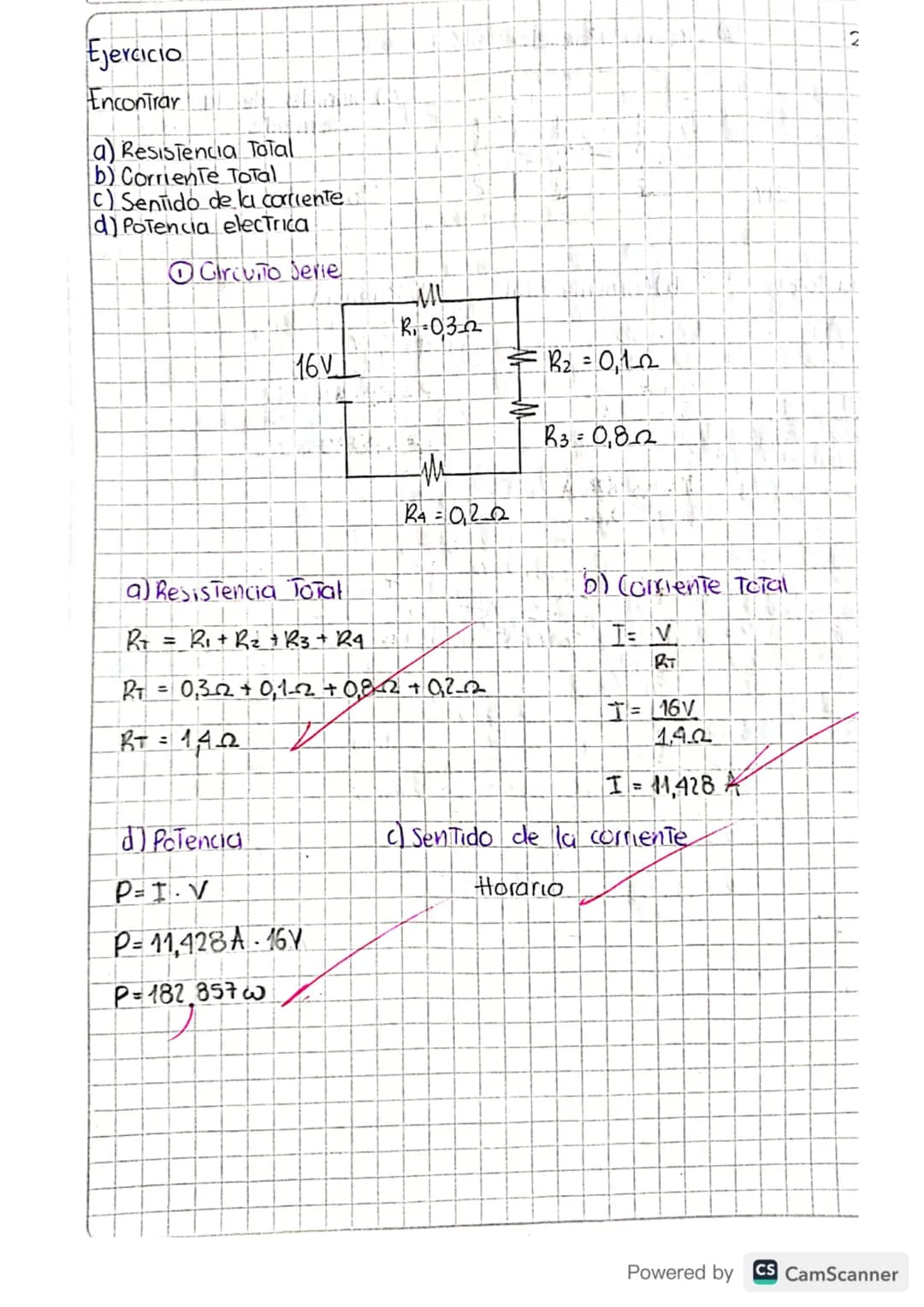

Circuito en Serie

Los circuitos en serie son más sencillos de calcular. Todas las resistencias están conectadas una tras otra, formando un único camino para la corriente.

En este ejercicio tenemos un circuito con una fuente de 16V y resistencias R₁=0,3Ω, R₂=0,1Ω, R₃=0,8Ω y R₄=0,2Ω. Para calcular la resistencia total simplemente sumamos todas las resistencias Rₜ = 0,3Ω + 0,1Ω + 0,8Ω + 0,2Ω = 1,4Ω.

La corriente total se calcula con la ley de Ohm I = V/Rₜ = 16V/1,4Ω = 11,428A. Esta misma corriente fluye por todas las resistencias del circuito en serie. La potencia eléctrica es P = I·V = 11,428A·16V = 182,857W y el sentido de la corriente es horario.

💡 Dato importante En un circuito en serie, la corriente es la misma en todos los componentes, pero el voltaje se divide proporcionalmente a la resistencia de cada componente.

Scribe
Circuitos MIXTOS
Son aquellos circuitos que estan compuestos por resistenciais en serie y en
paralelo en este caso, se debe resolver"

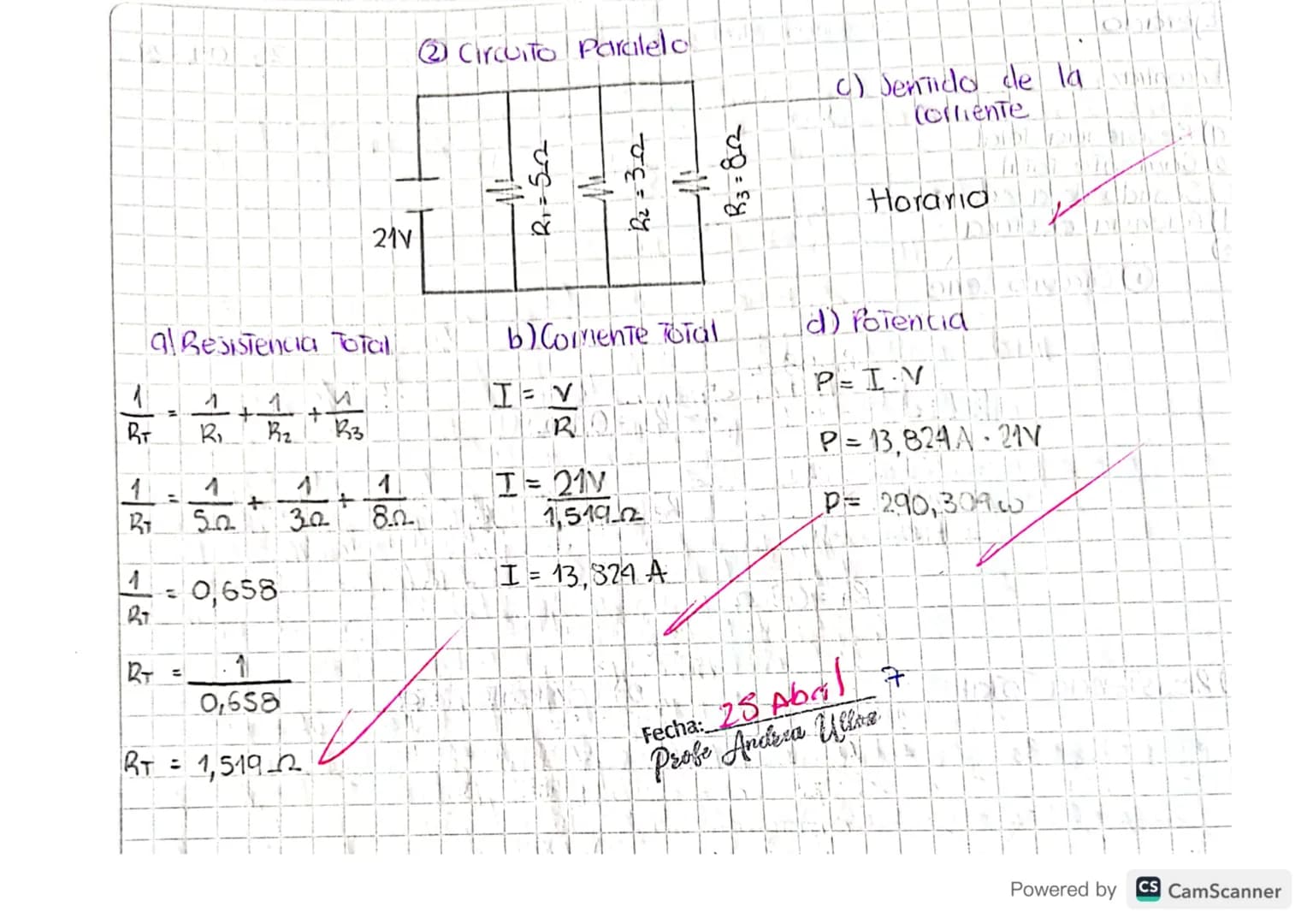

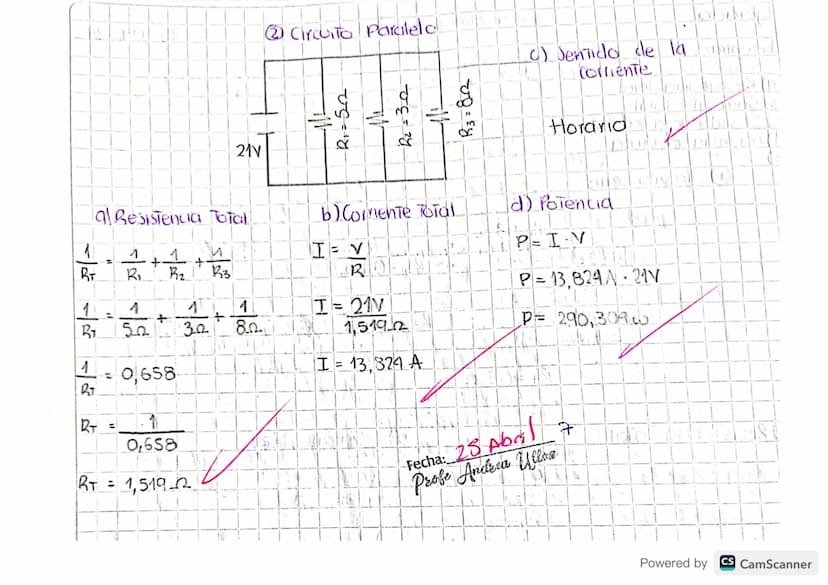

Circuito en Paralelo

Los circuitos en paralelo tienen múltiples caminos para que la corriente fluya. En el ejemplo, tenemos una fuente de 21V con resistencias R₁=5Ω, R₂=3Ω y R₃=8Ω conectadas en paralelo.

Para calcular la resistencia total en un circuito paralelo, usamos la fórmula 1/Rₜ = 1/R₁ + 1/R₂ + 1/R₃. Sustituyendo 1/Rₜ = 1/5Ω + 1/3Ω + 1/8Ω = 0,658Ω⁻¹, por lo tanto Rₜ = 1,519Ω.

La corriente total es I = V/Rₜ = 21V/1,519Ω = 13,824A. La potencia eléctrica total del circuito es P = I·V = 13,824A·21V = 290,309W. El sentido de la corriente es horario.

💡 Recuerda En circuitos paralelos, el voltaje es el mismo en todos los componentes, pero la corriente se divide entre las diferentes ramas según su resistencia.

Scribe
Circuitos MIXTOS
Son aquellos circuitos que estan compuestos por resistenciais en serie y en
paralelo en este caso, se debe resolver"

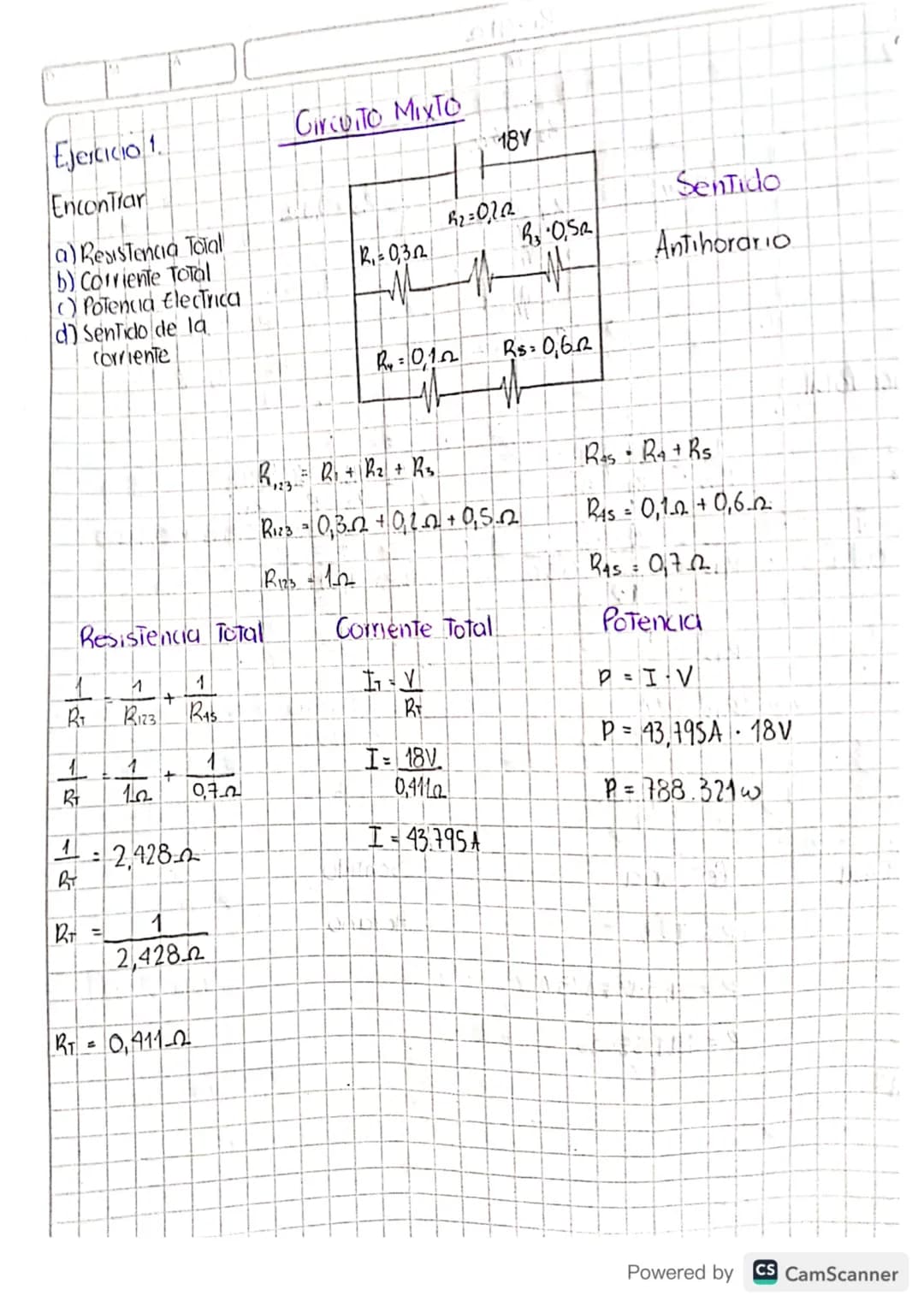

Circuito Mixto Avanzado

Este ejercicio presenta un circuito mixto más complejo con una fuente de 18V y cinco resistencias R₁=0,3Ω, R₂=0,2Ω, R₃=0,5Ω, R₄=0,1Ω y R₅=0,6Ω.

Primero identificamos que R₁, R₂ y R₃ están en serie R₁₂₃ = 0,3Ω + 0,2Ω + 0,5Ω = 1Ω. También R₄ y R₅ están en serie R₄₅ = 0,1Ω + 0,6Ω = 0,7Ω. Estas dos agrupaciones están en paralelo entre sí.

Calculamos la resistencia total con la fórmula para resistencias en paralelo 1/Rₜ = 1/R₁₂₃ + 1/R₄₅ = 1/1Ω + 1/0,7Ω = 2,428Ω⁻¹, lo que nos da Rₜ = 0,411Ω. La corriente total será I = 18V/0,411Ω = 43,795A y la potencia P = 43,795A·18V = 788,321W. El sentido de la corriente es antihorario.

💡 Estrategia clave Al resolver circuitos mixtos complejos, siempre identifica primero las conexiones en serie y en paralelo para simplificar el circuito paso a paso.

Scribe
Circuitos MIXTOS
Son aquellos circuitos que estan compuestos por resistenciais en serie y en
paralelo en este caso, se debe resolver"

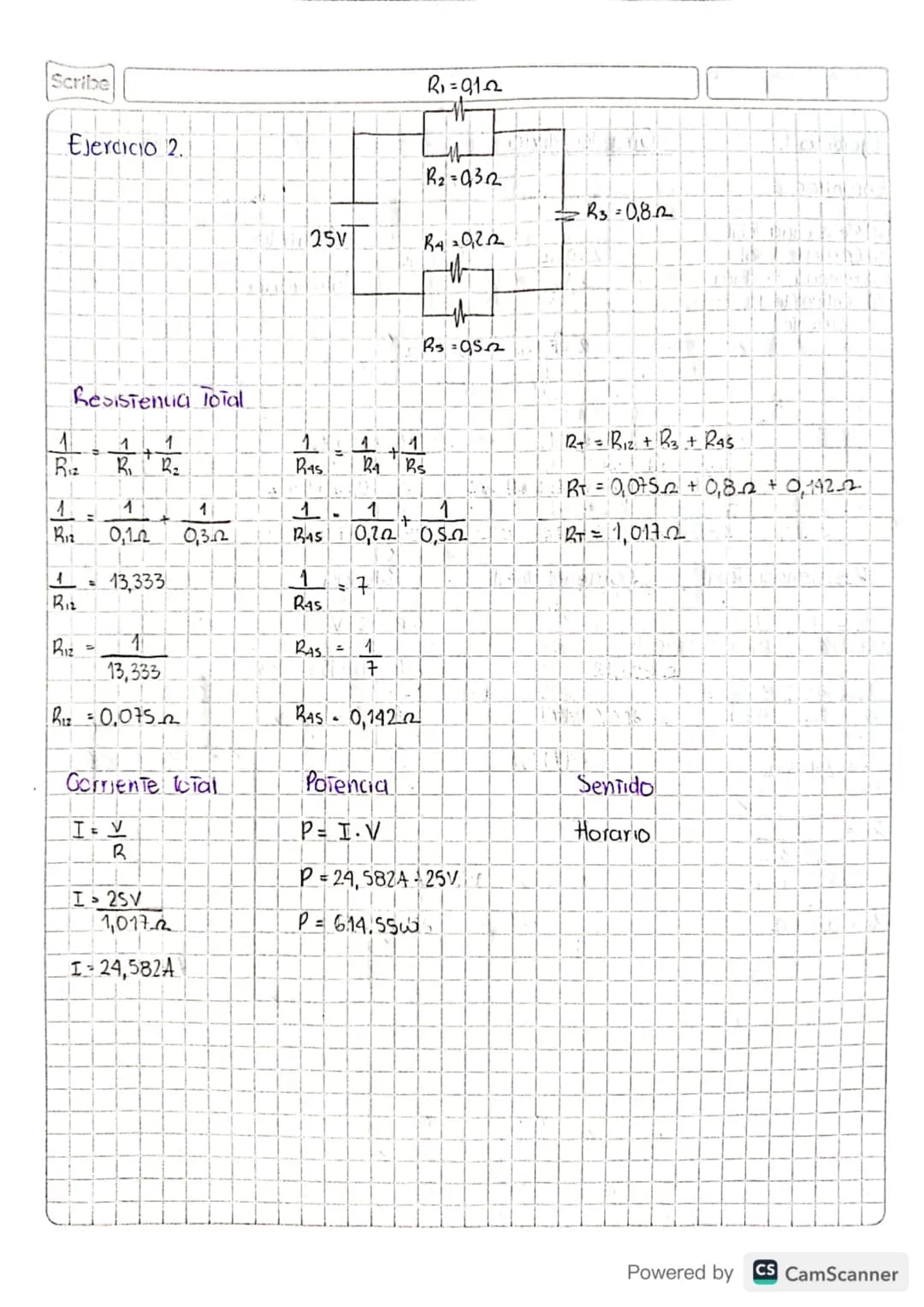

Ejercicio Circuito Mixto

En este ejercicio analizamos un circuito con una fuente de 25V y resistencias R₁=0,1Ω, R₂=0,3Ω, R₃=0,8Ω, R₄=0,2Ω y R₅=0,5Ω.

Observamos que R₁ y R₂ están en paralelo 1/R₁₂ = 1/0,1Ω + 1/0,3Ω = 13,333Ω⁻¹, por lo que R₁₂ = 0,075Ω. También R₄ y R₅ están en paralelo 1/R₄₅ = 1/0,2Ω + 1/0,5Ω = 7Ω⁻¹, dando R₄₅ = 0,142Ω.

Como R₁₂, R₃ y R₄₅ están en serie, la resistencia total es Rₜ = 0,075Ω + 0,8Ω + 0,142Ω = 1,017Ω. La corriente total será I = 25V/1,017Ω = 24,582A, y la potencia eléctrica P = 24,582A·25V = 614,55W. El sentido de la corriente es horario.

💡 Consejo práctico Al resolver estos circuitos, siempre verifica tus cálculos para asegurarte de no cometer errores en las conversiones y operaciones matemáticas.

Scribe
Circuitos MIXTOS
Son aquellos circuitos que estan compuestos por resistenciais en serie y en
paralelo en este caso, se debe resolver"

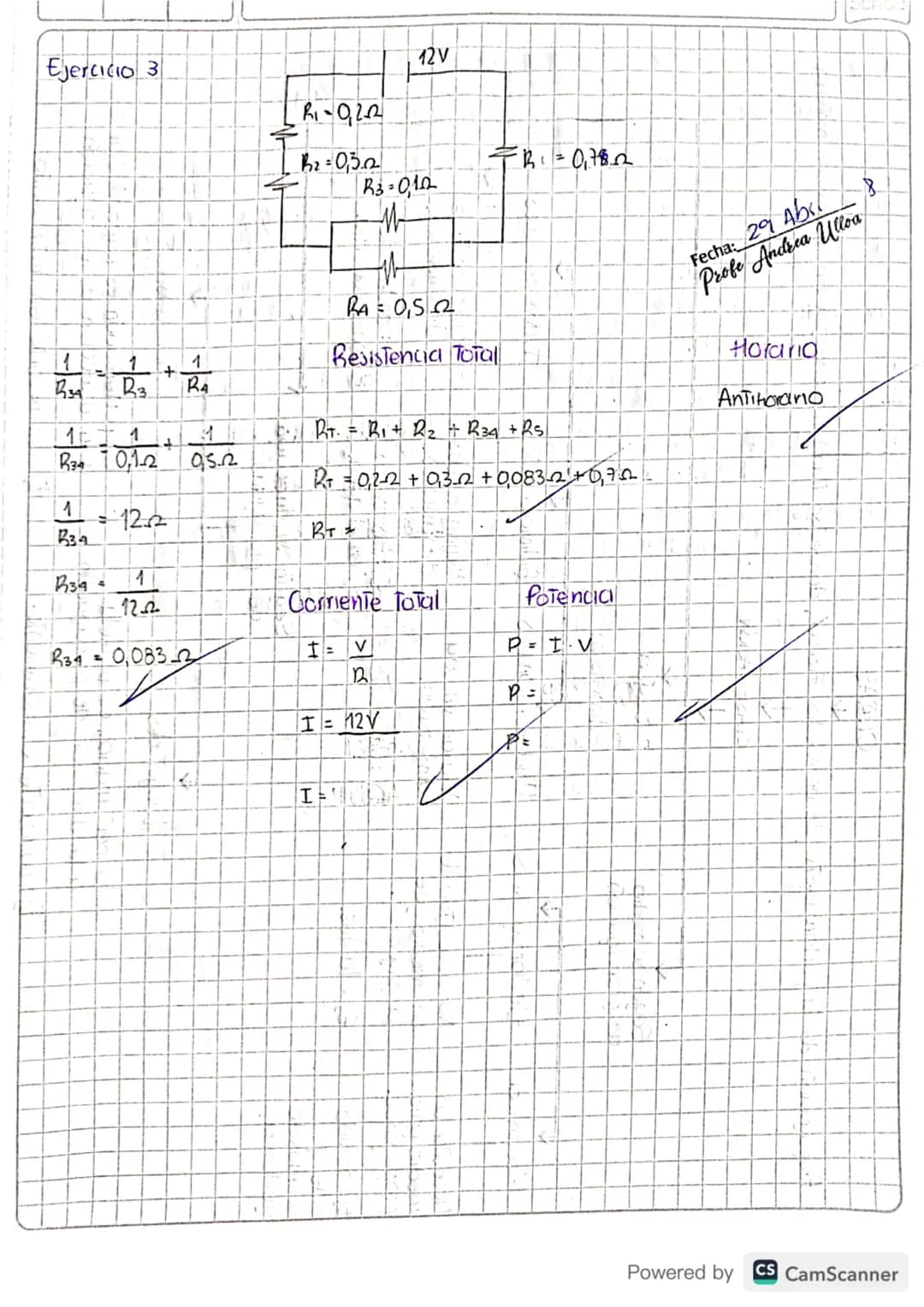

Ejercicio Final Circuito Mixto

Este último ejercicio presenta un circuito con una fuente de 12V y resistencias R₁=0,2Ω, R₂=0,3Ω, R₃=0,1Ω, R₄=0,5Ω y R₅=0,7Ω.

Comenzamos identificando que R₃ y R₄ están en paralelo 1/R₃₄ = 1/0,1Ω + 1/0,5Ω = 12Ω⁻¹, dando R₃₄ = 0,083Ω. Luego, como R₁, R₂, R₃₄ y R₅ están en serie, la resistencia total es Rₜ = 0,2Ω + 0,3Ω + 0,083Ω + 0,7Ω = 1,283Ω.

Con la resistencia total calculada, la corriente es I = 12V/1,283Ω = 9,35A. La potencia eléctrica del circuito será P = 9,35A·12V = 112,2W. El sentido de la corriente en este caso es antihorario.

💡 Para recordar En los circuitos mixtos, siempre identifica primero las conexiones más simples y ve simplificando el circuito hasta obtener una única resistencia equivalente.
