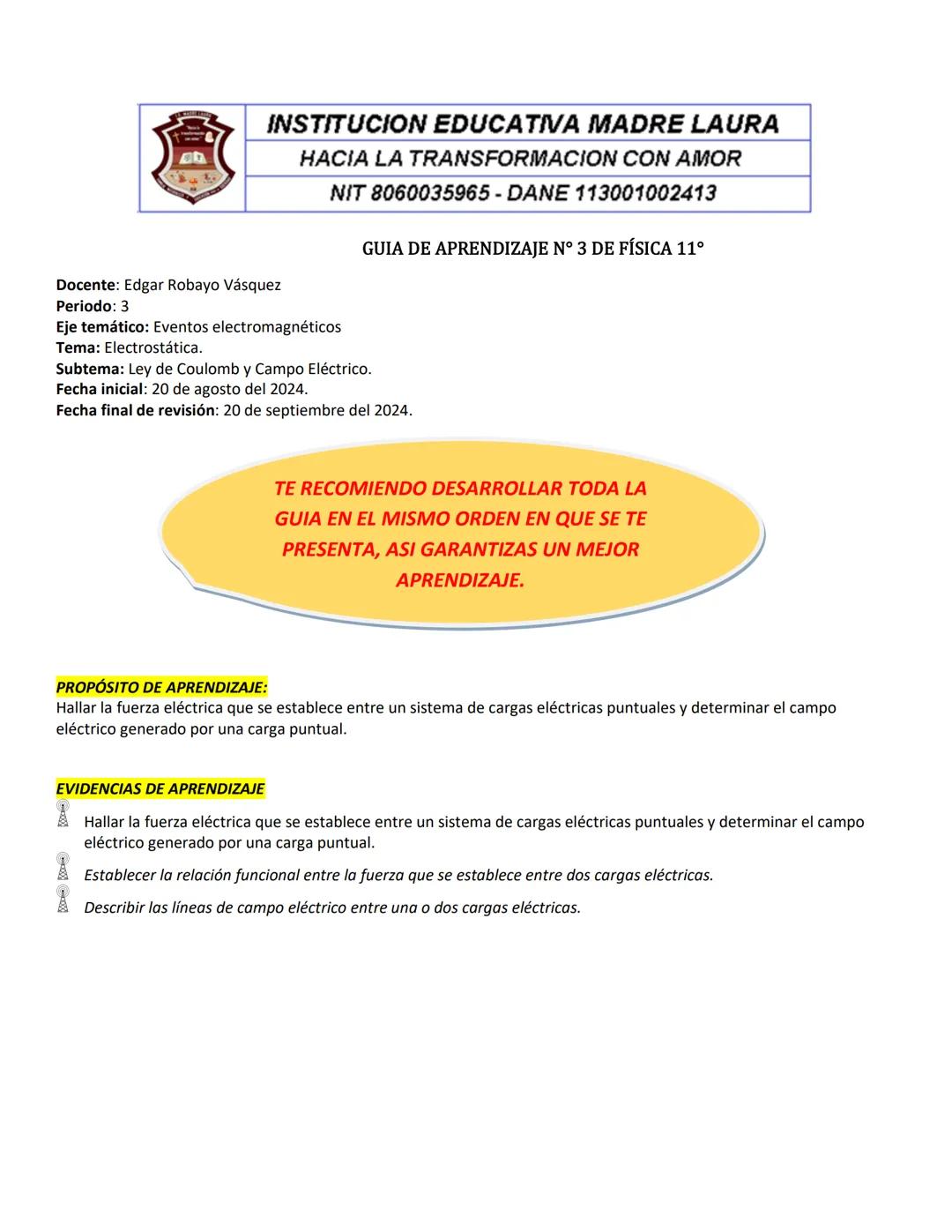

Introducción a la Electrostática

La electrostática es el estudio de las interacciones entre cargas eléctricas en reposo. En este tema aprenderás a calcular la fuerza entre cargas eléctricas y a determinar el campo eléctrico generado por una carga puntual.

Esta guía te permitirá entender cómo se relacionan matemáticamente las cargas eléctricas, un conocimiento fundamental para comprender muchos fenómenos físicos y tecnológicos. Dominar estos conceptos te ayudará a explicar desde por qué los globos se pegan a la pared hasta cómo funcionan los dispositivos electrónicos modernos.

Al finalizar, podrás calcular la fuerza eléctrica entre cargas puntuales, describir las líneas de campo eléctrico y entender la relación funcional entre cargas eléctricas.

💡 ¡Consejo! Sigue el orden propuesto en la guía para garantizar un mejor aprendizaje. Los conceptos se construyen uno sobre otro.

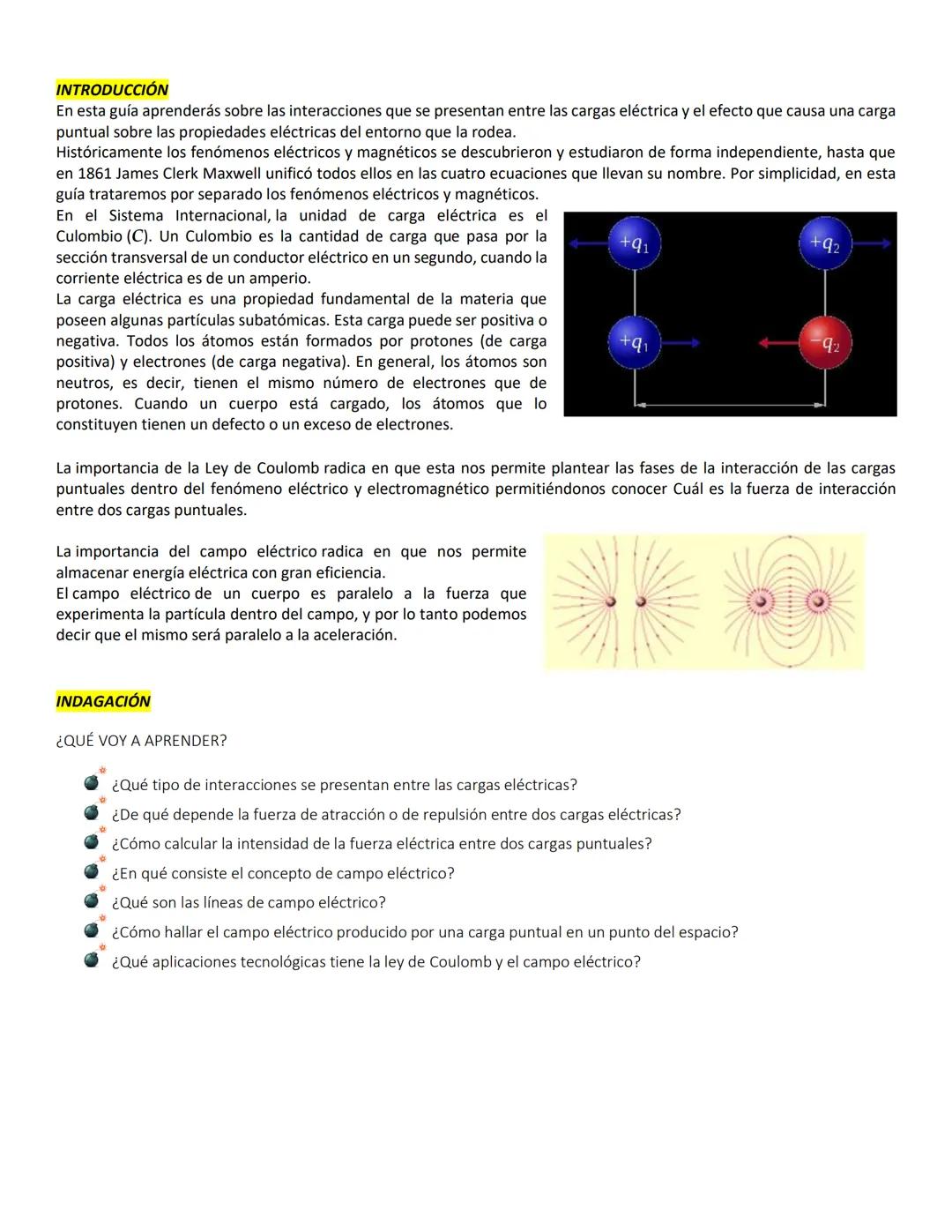

Fundamentos de la Carga Eléctrica

La carga eléctrica es una propiedad fundamental de la materia. Aunque los fenómenos eléctricos y magnéticos se estudiaron por separado durante siglos, fue James Clerk Maxwell quien en 1861 unificó estos conceptos mediante cuatro ecuaciones revolucionarias.

La unidad de carga eléctrica en el Sistema Internacional es el Culombio (C). Esta cantidad equivale a la carga que pasa por la sección transversal de un conductor en un segundo cuando la corriente es de un amperio. Para que tengas una idea, la carga de un solo electrón es extremadamente pequeña: aproximadamente -1.6 × 10^-19 C.

Todos los átomos contienen protones (carga positiva) y electrones (carga negativa). Normalmente, un átomo tiene el mismo número de ambos, lo que lo hace eléctricamente neutro. Cuando un cuerpo está cargado, significa que sus átomos tienen un exceso o déficit de electrones.

La importancia de estos conceptos es enorme en la tecnología: la Ley de Coulomb nos permite entender la interacción entre cargas, mientras que el campo eléctrico nos permite almacenar energía eléctrica eficientemente y es fundamental para el funcionamiento de casi todos los dispositivos electrónicos que usas a diario.

🔍 Nota importante: El campo eléctrico que estudiaremos es paralelo a la fuerza que experimenta una partícula dentro de él, y por lo tanto, paralelo a la aceleración de dicha partícula.

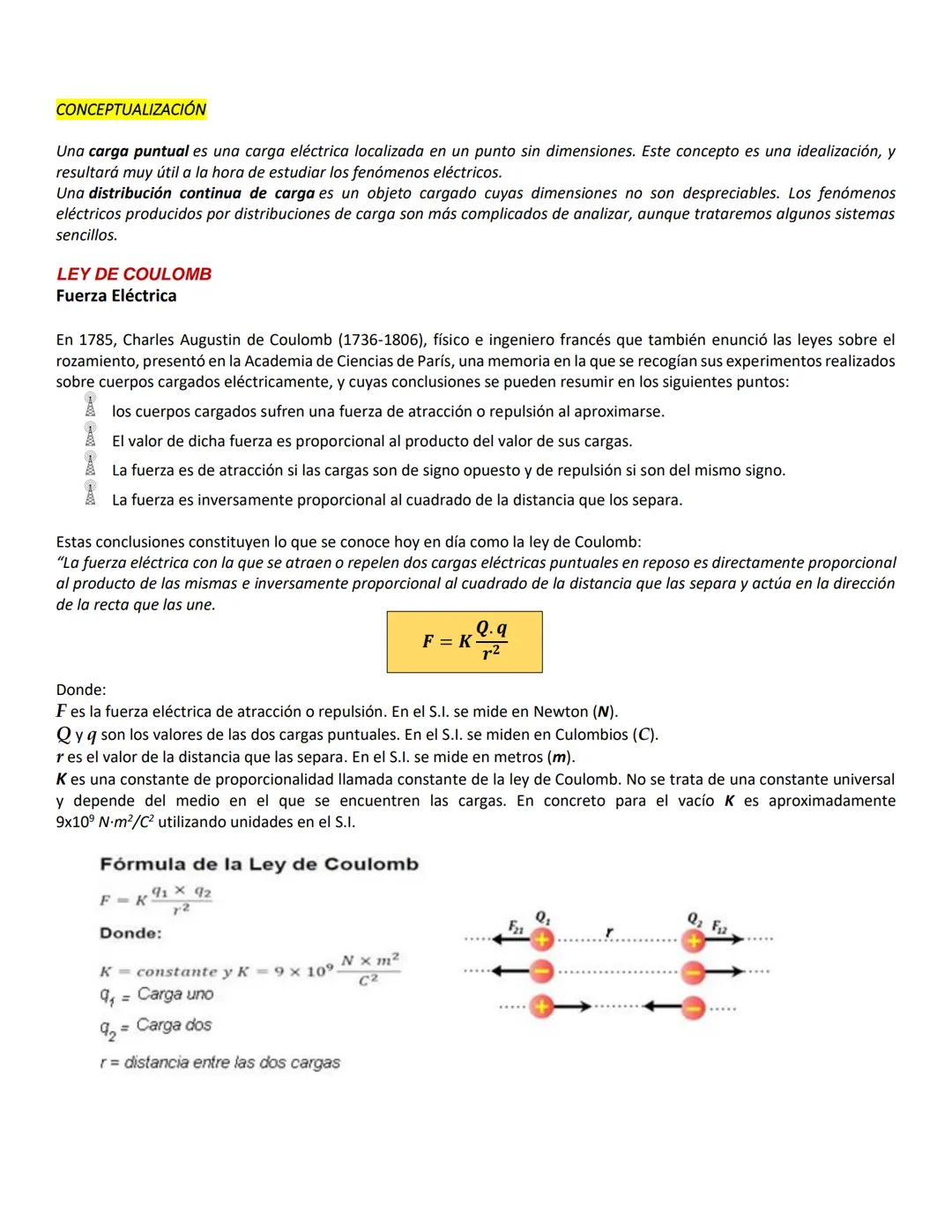

Ley de Coulomb y Fuerza Eléctrica

En 1785, Charles Augustin de Coulomb presentó sus descubrimientos sobre las interacciones entre cuerpos cargados eléctricamente, estableciendo lo que hoy conocemos como la Ley de Coulomb.

Esta ley establece que: "La fuerza eléctrica con que se atraen o repelen dos cargas puntuales en reposo es directamente proporcional al producto de las cargas e inversamente proporcional al cuadrado de la distancia entre ellas, actuando en la dirección de la recta que las une."

Matemáticamente, la expresamos como:

F = K · $Q·q/r²$

Donde:

• F es la fuerza eléctrica (en Newtons)
• Q y q son los valores de las cargas (en Culombios)
• r es la distancia entre las cargas (en metros)
• K es la constante de Coulomb $9×10⁹ N·m²/C² en el vacío$

La fuerza será de atracción si las cargas tienen signos opuestos (positiva y negativa) y de repulsión si tienen el mismo signo (ambas positivas o ambas negativas).

Para cargas puntuales (cargas concentradas en un punto sin dimensiones), la ley funciona perfectamente. Sin embargo, para distribuciones continuas de carga (objetos cargados con dimensiones no despreciables), el análisis se vuelve más complejo.

🔑 Recuerda: El signo de la fuerza calculada indica su naturaleza: positivo significa repulsión, mientras que negativo indica atracción.

Campo Eléctrico y sus Propiedades

El campo eléctrico es una región del espacio donde una carga eléctrica experimenta una fuerza. Es un concepto fundamental que nos permite entender cómo interactúan las cargas a distancia sin tocarse.

Para detectar un campo eléctrico, colocamos una pequeña carga de prueba q₀ en el punto que nos interesa. Si esta carga experimenta una fuerza, significa que existe un campo eléctrico creado por otras cargas cercanas.

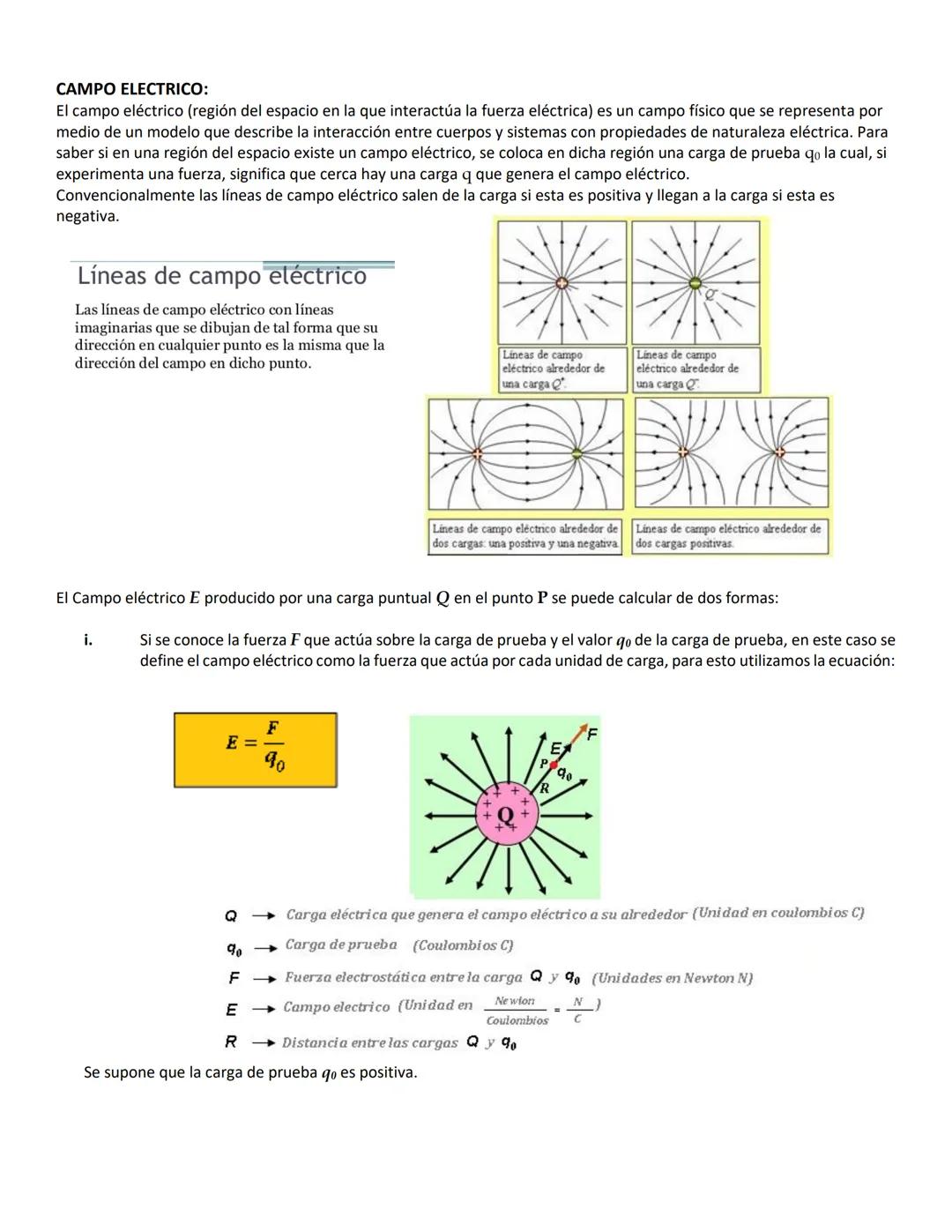

El campo eléctrico se representa mediante líneas de campo, que son líneas imaginarias que muestran la dirección del campo en cada punto. Por convención:

• Las líneas salen de las cargas positivas
• Las líneas llegan a las cargas negativas

Estas líneas nunca se cruzan y son más densas donde el campo es más intenso. La configuración de las líneas varía según la distribución de cargas:

• Una carga positiva aislada produce líneas radiales hacia afuera
• Una carga negativa aislada produce líneas radiales hacia adentro
• Dos cargas opuestas producen líneas que van de la positiva a la negativa
• Dos cargas iguales producen líneas que se repelen entre sí

El campo eléctrico E en un punto se puede calcular de dos formas:

1. A partir de la fuerza: E = F/q₀

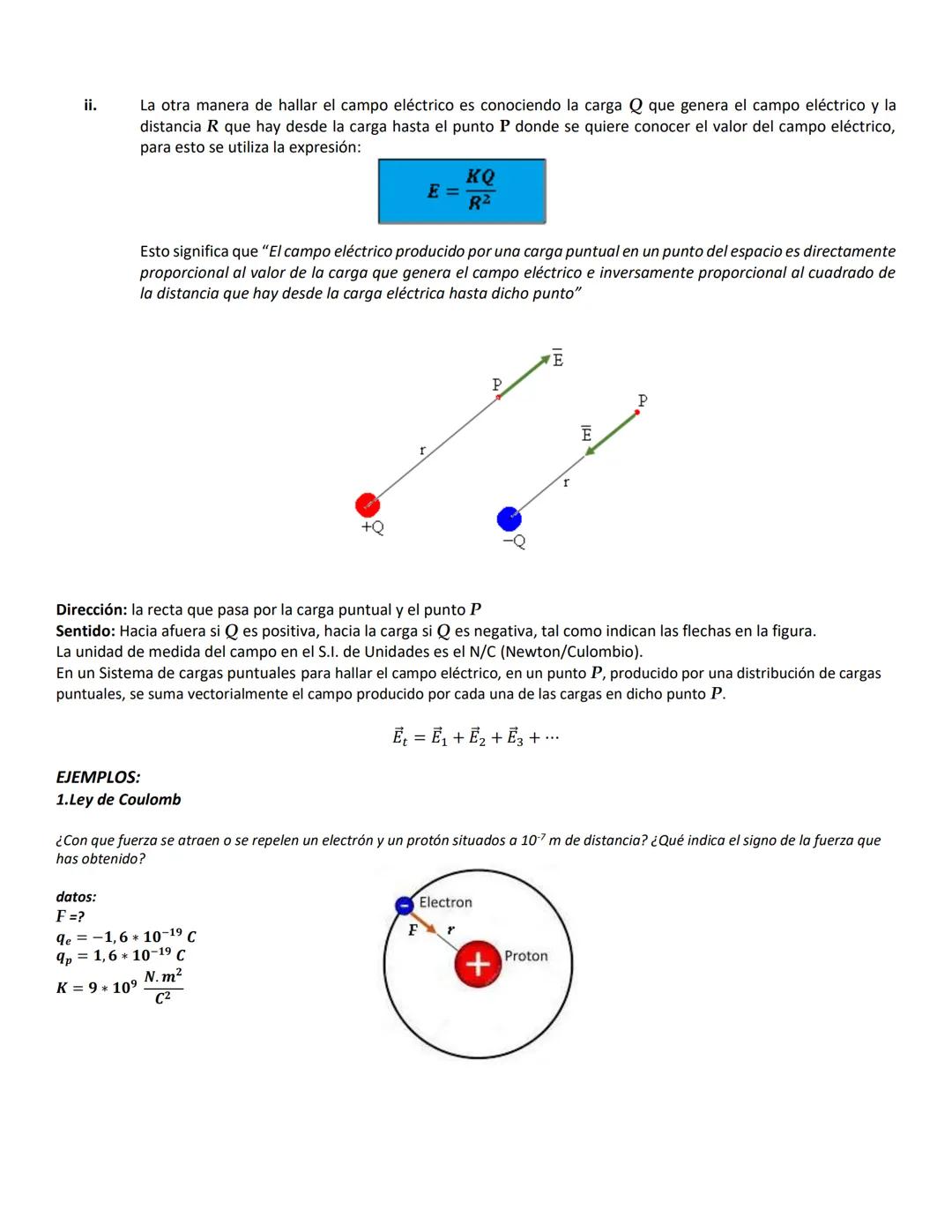

2. A partir de la carga que genera el campo: E = KQ/R²

La unidad del campo eléctrico en el SI es Newton/Coulombio $N/C$.

💡 Dato interesante: Para sistemas con múltiples cargas, el campo eléctrico total es la suma vectorial de los campos individuales: E = E₁ + E₂ + E₃ + ...

Ejemplos de Aplicación de la Ley de Coulomb

Veamos cómo resolver problemas utilizando la Ley de Coulomb con un ejemplo concreto: calcular la fuerza entre un electrón y un protón separados 10⁻⁷ metros.

Datos:

• Carga del electrón: qₑ = -1,6 × 10⁻¹⁹ C
• Carga del protón: qₚ = 1,6 × 10⁻¹⁹ C
• Distancia: r = 10⁻⁷ m
• Constante de Coulomb: K = 9 × 10⁹ N·m²/C²

Aplicando la fórmula: F = K · $qₑ · qₚ/r²$

F = 9 × 10⁹ · $(1,6 × 10⁻¹⁹) · (1,6 × 10⁻¹⁹)/(10⁻⁷)²$

F = -2,30 × 10⁻¹⁴ N

El signo negativo indica que la fuerza es de atracción, lo cual es lógico porque las cargas son de signos opuestos.

Este tipo de cálculos, aunque parezcan abstractos, son fundamentales para entender el comportamiento de los átomos y moléculas. La fuerza entre protones y electrones es lo que mantiene unidos a los átomos, y por extensión, a toda la materia que nos rodea.

Dominar estos cálculos te permitirá predecir cómo se comportarán las cargas en diferentes situaciones, una habilidad esencial tanto en la física teórica como en aplicaciones prácticas de ingeniería eléctrica y electrónica.

💪 Puedes hacerlo: Aunque los números sean muy pequeños, recuerda que solo estás aplicando una fórmula. La calculadora hará el trabajo pesado por ti.

Ejemplos de Cálculo del Campo Eléctrico

Analicemos ahora cómo calcular el campo eléctrico en situaciones prácticas mediante dos ejemplos:

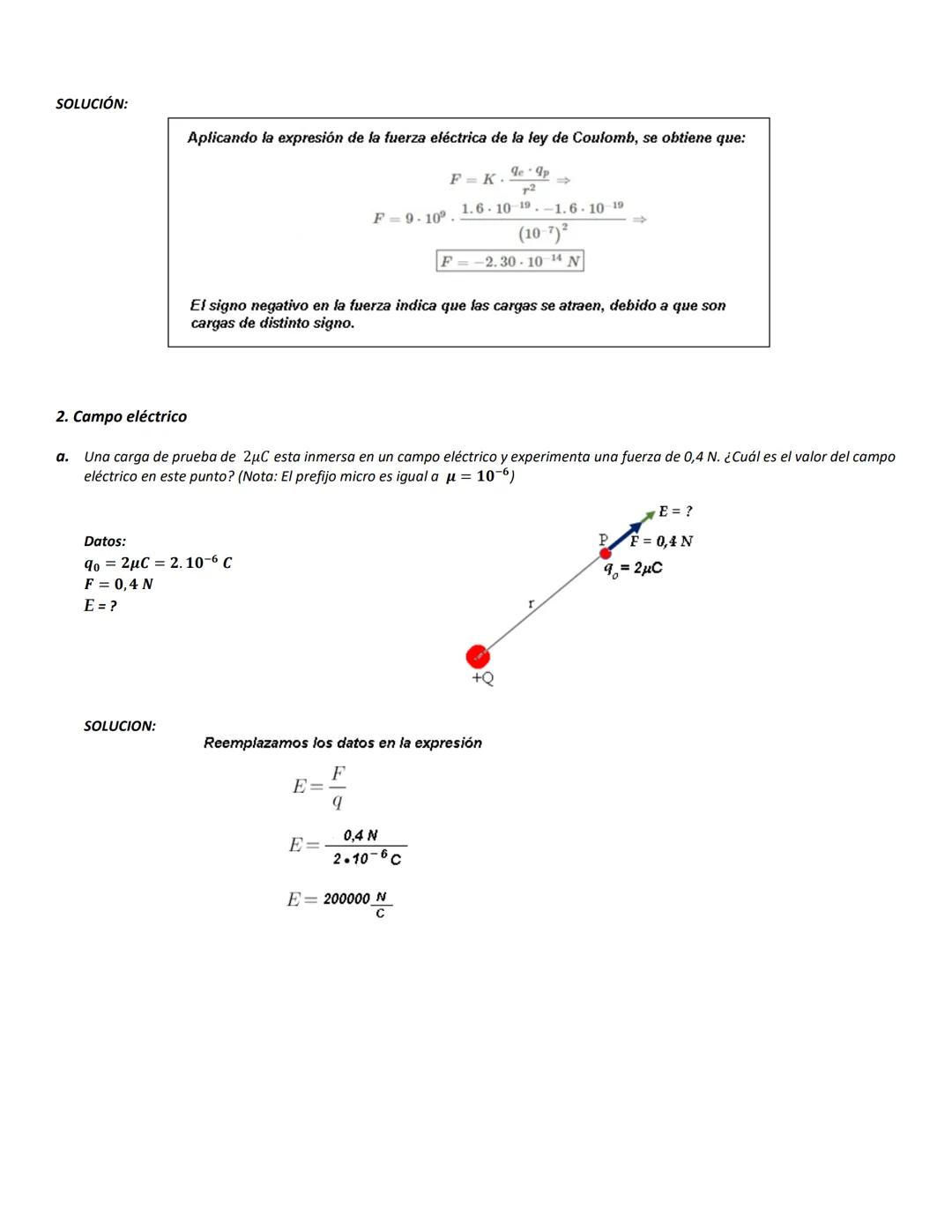

Ejemplo 1: Una carga de prueba de 2μC experimenta una fuerza de 0,4 N en un campo eléctrico. ¿Cuál es el valor del campo?

Datos:

• Carga de prueba: q₀ = 2 × 10⁻⁶ C
• Fuerza: F = 0,4 N

Utilizamos la fórmula: E = F/q

E = 0,4 N / (2 × 10⁻⁶ C) = 200.000 N/C

El campo eléctrico en ese punto es de 200.000 N/C.

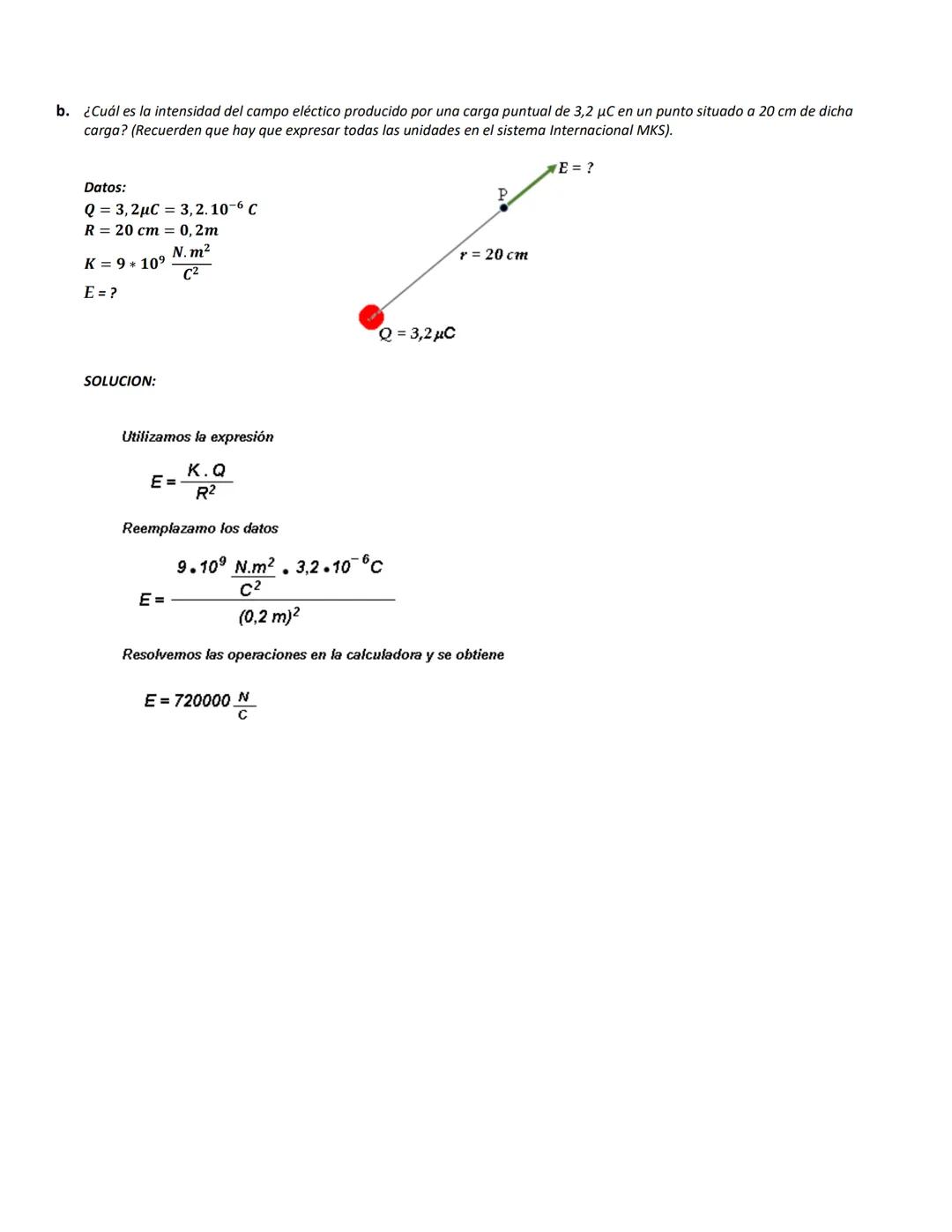

Ejemplo 2: ¿Cuál es la intensidad del campo eléctrico producido por una carga puntual de 3,2 μC a una distancia de 20 cm?

Datos:

• Carga: Q = 3,2 × 10⁻⁶ C
• Distancia: R = 20 cm = 0,2 m
• Constante: K = 9 × 10⁹ N·m²/C²

Aplicamos: E = K·Q/R²

E = (9 × 10⁹) · (3,2 × 10⁻⁶) / (0,2)² = 720.000 N/C

Estos ejemplos ilustran las dos maneras fundamentales de calcular el campo eléctrico: a partir de la fuerza que experimenta una carga de prueba, o a partir de la carga que genera el campo y la distancia.

Recuerda que el campo eléctrico es un concepto vectorial, por lo que tiene magnitud y dirección. La dirección siempre será a lo largo de la línea que une la carga generadora con el punto donde calculamos el campo, saliendo de cargas positivas o entrando en cargas negativas.

🔍 Observación práctica: Los campos eléctricos de esta magnitud son bastante intensos. Para comparar, el campo eléctrico cerca de un enchufe doméstico es de aproximadamente 100 N/C.

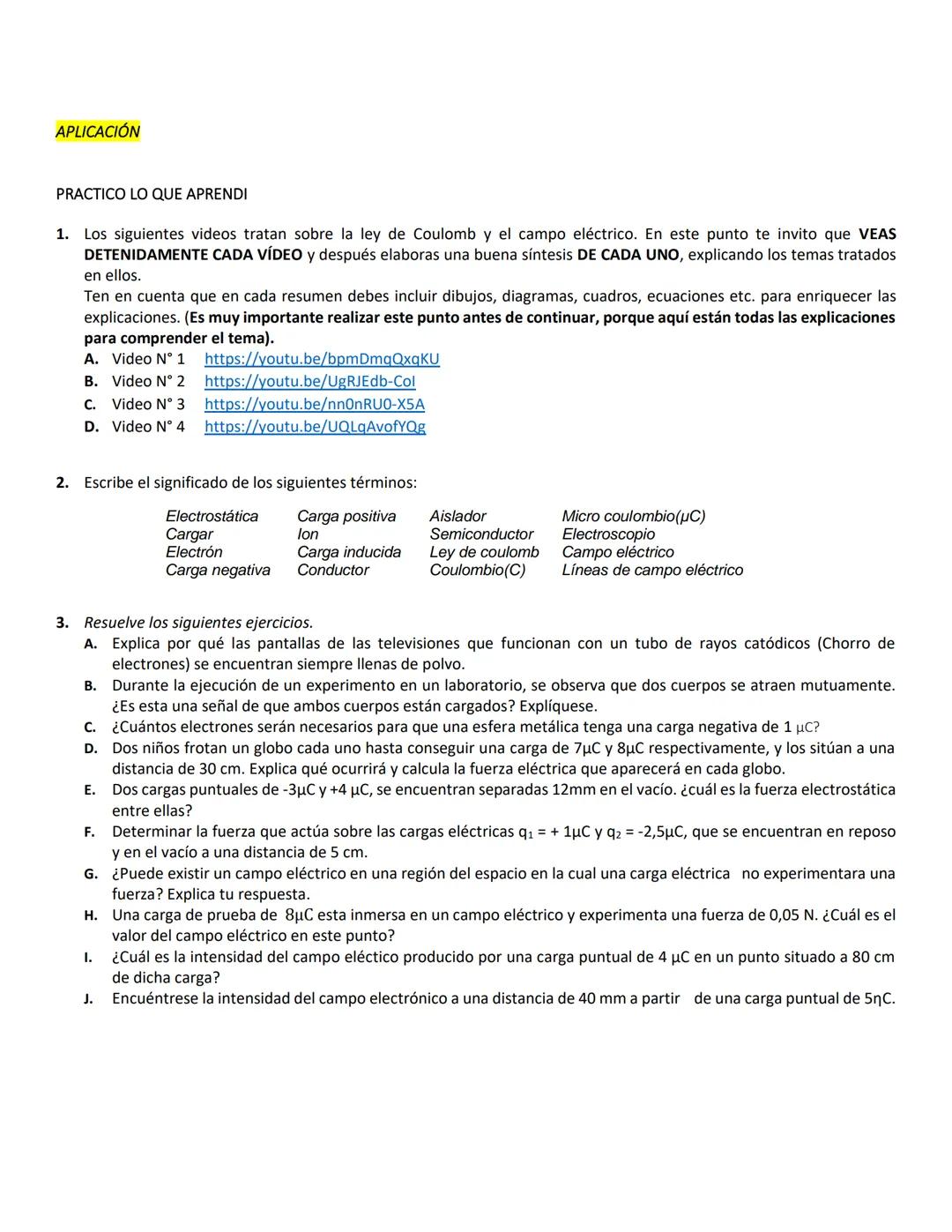

Ejercicios y Aplicaciones Prácticas

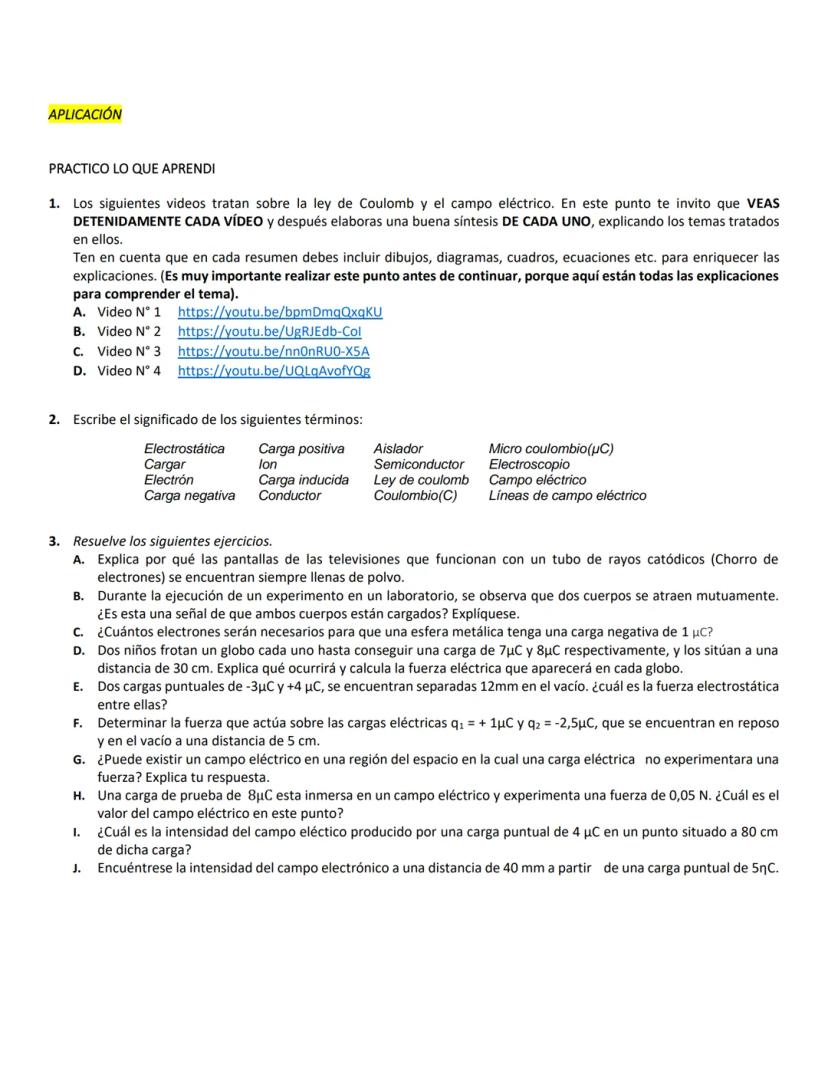

Ahora que conoces la teoría y has visto ejemplos, es momento de poner en práctica tus conocimientos. Te presento algunos ejercicios tipo que puedes resolver:

Ejercicio de carga eléctrica: ¿Cuántos electrones serán necesarios para que una esfera tenga una carga negativa de 1 μC?

Para resolverlo, recuerda que la carga de un electrón es 1,6 × 10⁻¹⁹ C. Necesitas dividir la carga total entre la carga de un electrón: Número de electrones = 1 × 10⁻⁶ C ÷ (1,6 × 10⁻¹⁹ C) = 6,25 × 10¹² electrones

Ejercicio de fuerza eléctrica: Dos globos cargados con 7 μC y 8 μC respectivamente se sitúan a 30 cm de distancia. ¿Qué fuerza experimentarán?

Aplicando la Ley de Coulomb: F = (9 × 10⁹) × $(7 × 10⁻⁶) × (8 × 10⁻⁶)$ ÷ (0,3)² ≈ 5,6 N

Al ser ambas cargas positivas, la fuerza será de repulsión.

Ejercicio de campo eléctrico: ¿Cuál es la intensidad del campo eléctrico a 40 mm de una carga puntual de 5 nC?

Recuerda convertir unidades: 40 mm = 0,04 m y 5 nC = 5 × 10⁻⁹ C E = (9 × 10⁹) × (5 × 10⁻⁹) ÷ (0,04)² = 28.125 N/C

Estos ejercicios muestran aplicaciones directas de los conceptos de electrostática en situaciones que podrían ser reales. La comprensión de estos principios te permite explicar fenómenos cotidianos como por qué las pantallas de TV atraen polvo o cómo funcionan los detectores de tormentas.

🎯 Consejo práctico: Siempre convierte todas las unidades al Sistema Internacional antes de sustituir en las fórmulas para evitar errores.

Aplicaciones Tecnológicas y Evaluación de Conocimientos

La electrostática no es solo teoría; tiene numerosas aplicaciones en nuestra vida diaria:

• Fotocopiadoras e impresoras láser: Utilizan cargas electrostáticas para atraer el tóner al papel.
• Filtros electrostáticos: Limpian el aire atrayendo partículas de polvo cargadas.
• Pintado electrostático: Permite aplicar pintura uniformemente en superficies metálicas.
• Precipitadores electrostáticos: Reducen la contaminación en plantas industriales.
• Pantallas táctiles: Funcionan detectando cambios en el campo eléctrico cuando las tocas.

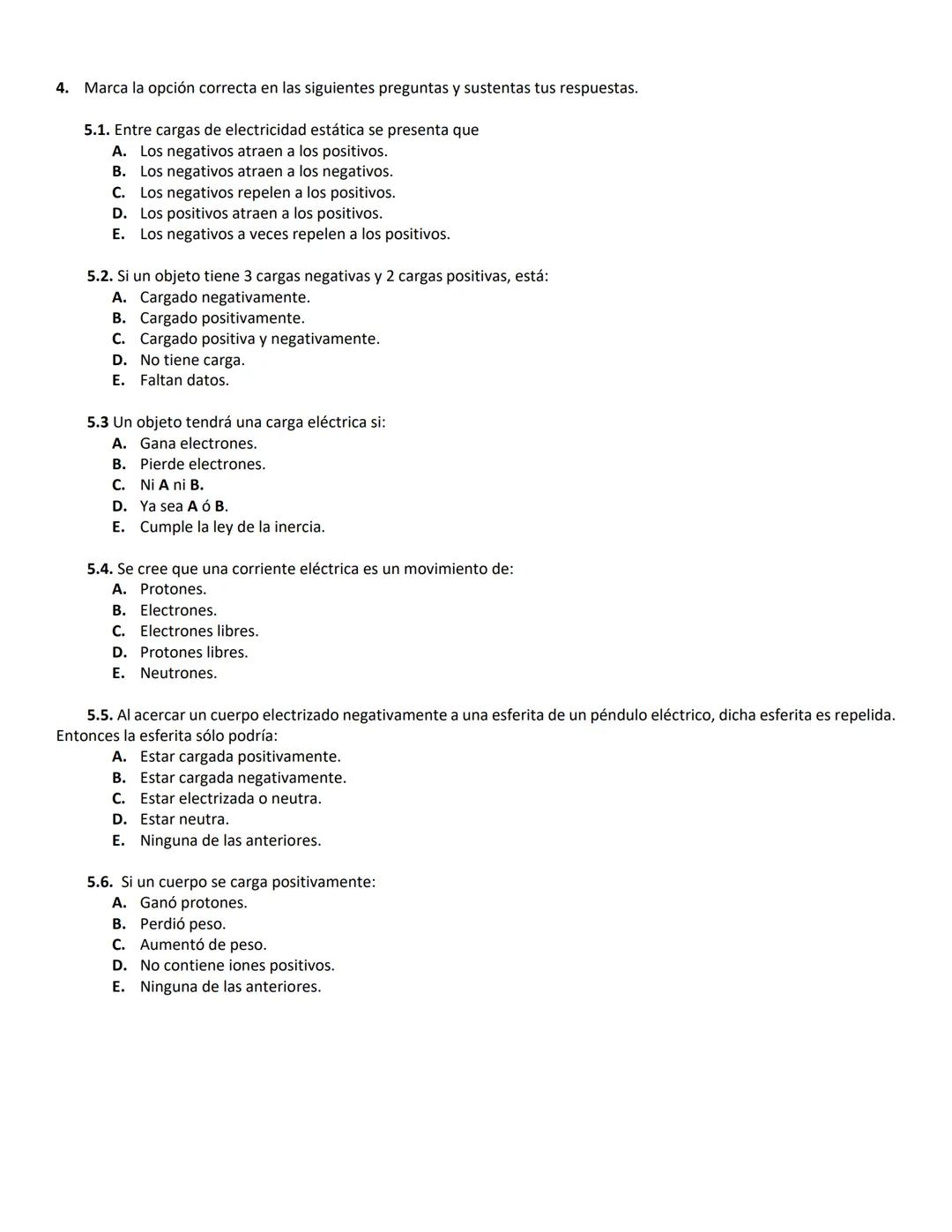

Para evaluar tu comprensión del tema, responde estas preguntas:

1. ¿Por qué las pantallas de TV antiguas acumulan polvo? (Pista: el tubo de rayos catódicos genera cargas que atraen las partículas de polvo)

2. Si dos cuerpos se atraen, ¿ambos están necesariamente cargados? (Pista: piensa en la polarización eléctrica)

3. ¿Qué ocurre cuando acercas un cuerpo cargado negativamente a un electroscopio neutro? (Pista: considera la redistribución de cargas)

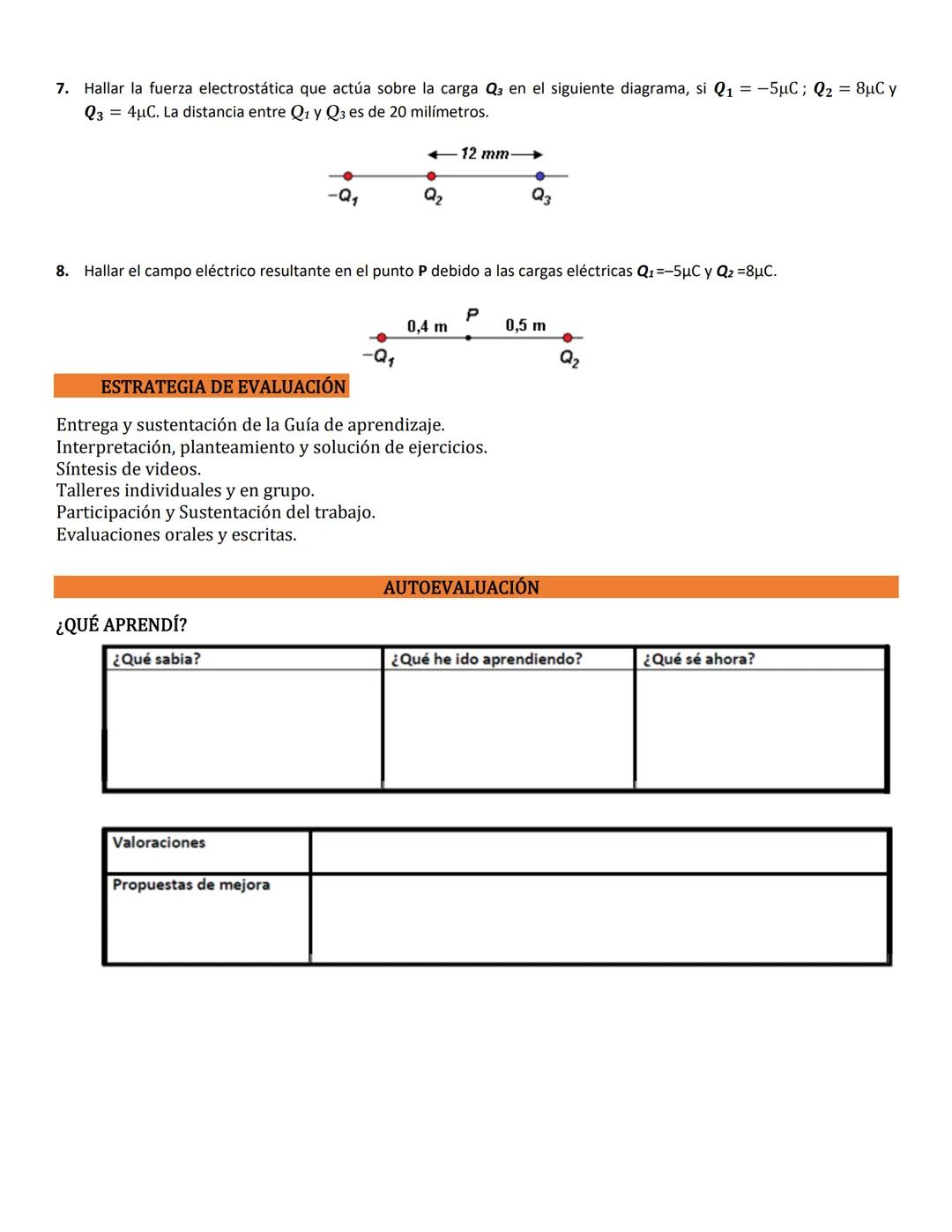

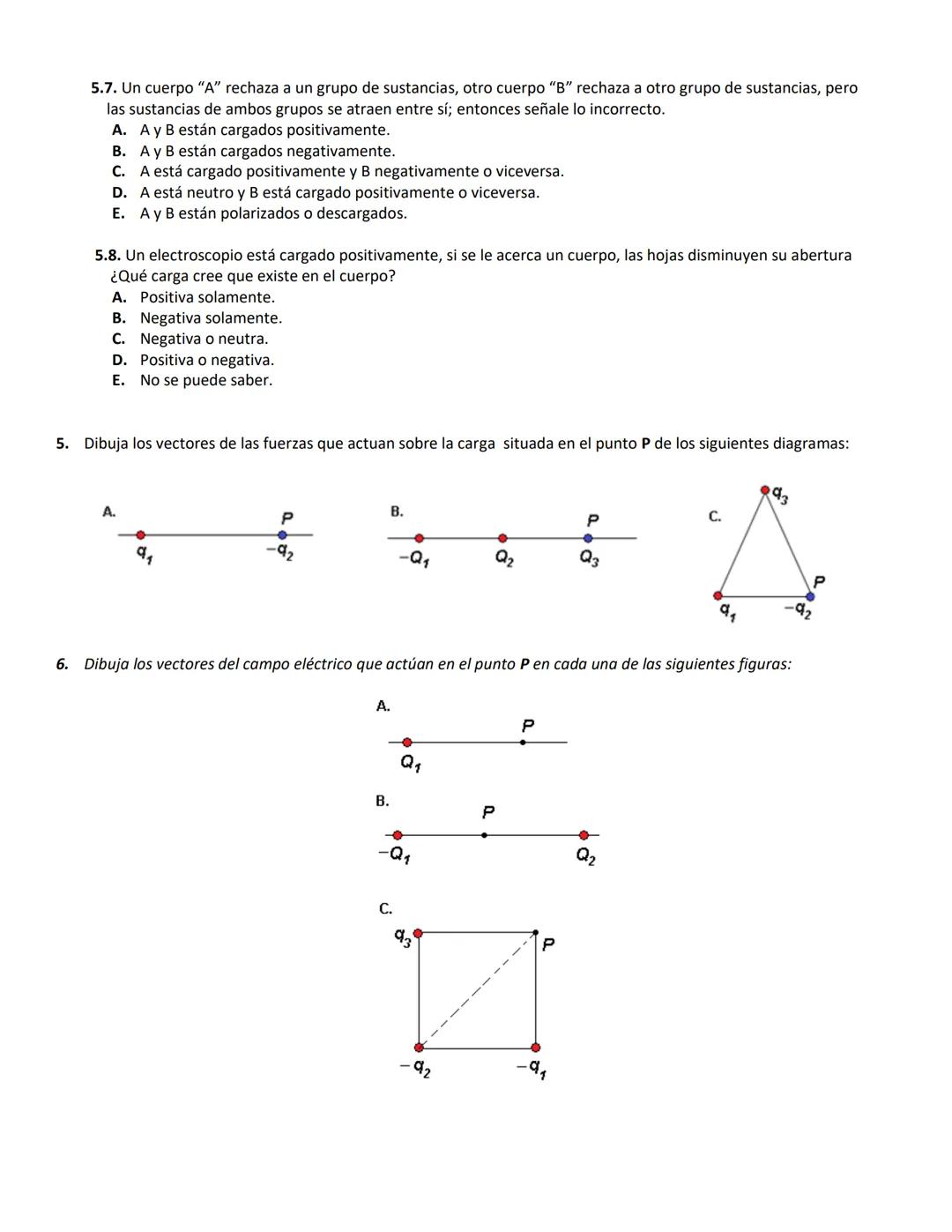

También es importante que practiques identificando los vectores de fuerza y campo eléctrico en diferentes configuraciones de cargas, como se muestra en los ejercicios de diagramas.

📝 Autoevaluación: Para saber si has aprendido bien, deberías poder: (1) explicar la diferencia entre fuerza eléctrica y campo eléctrico, (2) resolver problemas numéricos aplicando la Ley de Coulomb, y (3) dibujar correctamente las líneas de campo eléctrico para diferentes distribuciones de carga.
