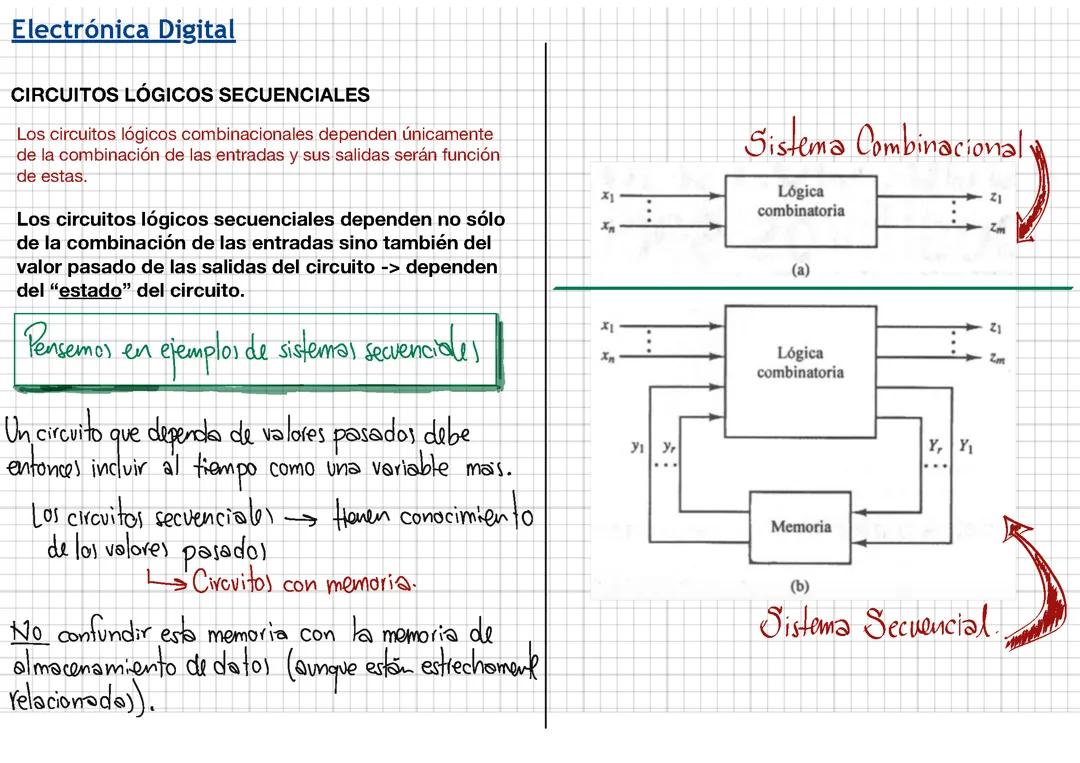

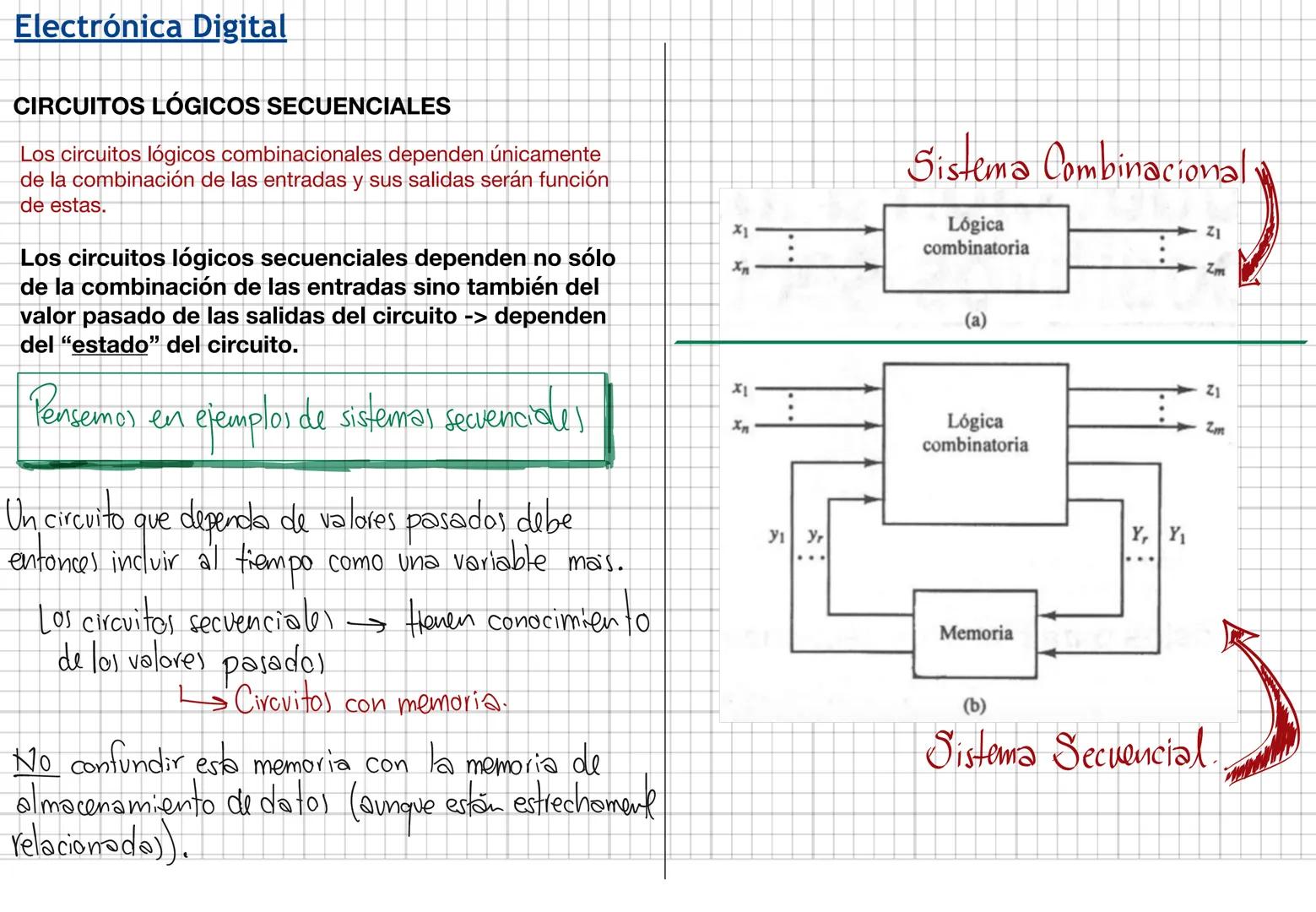

Circuitos Lógicos Secuenciales vs Combinacionales

¿Te has preguntado cómo tu celular puede recordar si está encendido o apagado? La respuesta está en los circuitos lógicos secuenciales, que son muy diferentes a los combinacionales que ya conoces.

Los circuitos combinacionales solo dependen de las entradas actuales - si cambias la entrada, la salida cambia inmediatamente. Pero los circuitos secuenciales son más inteligentes: dependen tanto de las entradas actuales como del "estado" anterior del circuito.

Estos circuitos necesitan memoria para recordar los valores pasados. No confundas esta memoria con la de tu computadora - es una memoria básica que solo guarda el estado anterior. Como incluyen el tiempo como variable, pueden tomar decisiones basadas en su historia.

¡Dato curioso! Los circuitos secuenciales son la base de toda la memoria digital - desde tu USB hasta la RAM de tu computadora.

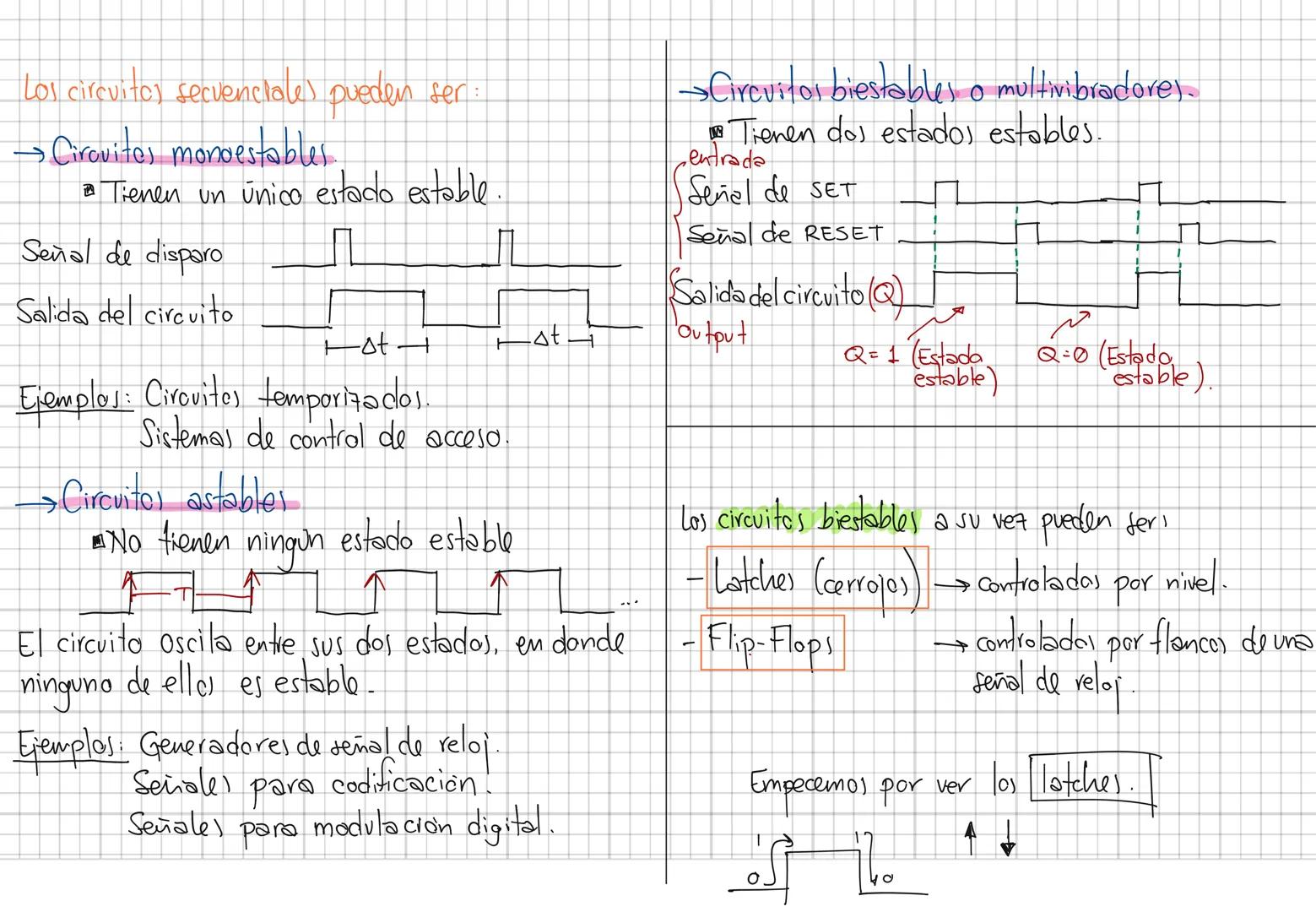

Tipos de Circuitos Secuenciales

Los circuitos secuenciales se clasifican según sus estados estables, y cada tipo tiene aplicaciones súper útiles en tu vida diaria.

Los circuitos monoestables tienen un solo estado estable. Piensa en el botón de tu microondas: lo presionas y después de un tiempo regresa automáticamente a su posición original. Los circuitos biestables tienen dos estados estables - como el interruptor de la luz que puede estar encendido o apagado.

Los circuitos astables no tienen ningún estado estable y oscilan constantemente entre dos valores. Son perfectos para generar señales de reloj que sincronizan todo tu computador.

Los circuitos biestables se dividen en latches (controlados por nivel) y flip-flops (controlados por flancos de la señal de reloj). Vamos a empezar con los latches porque son más fáciles de entender.

¡Importante! La señal de reloj es como el corazón de los circuitos digitales - coordina todas las acciones.

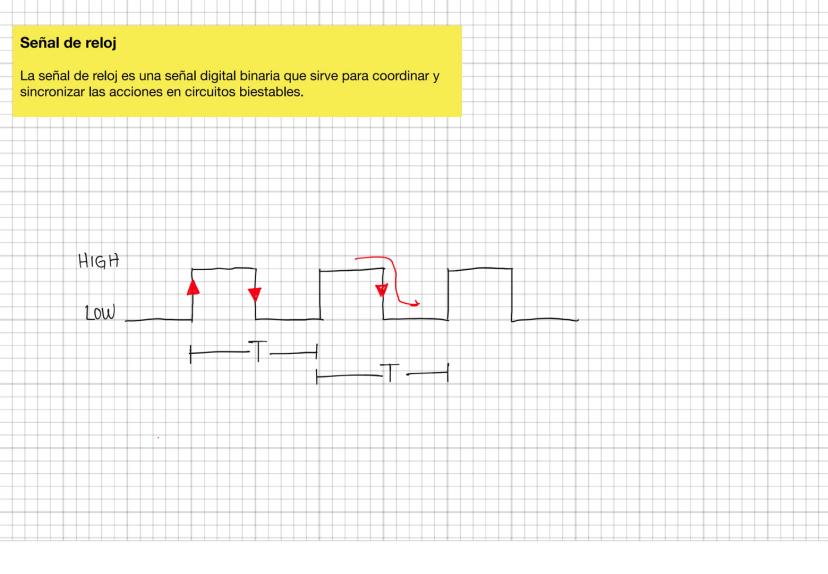

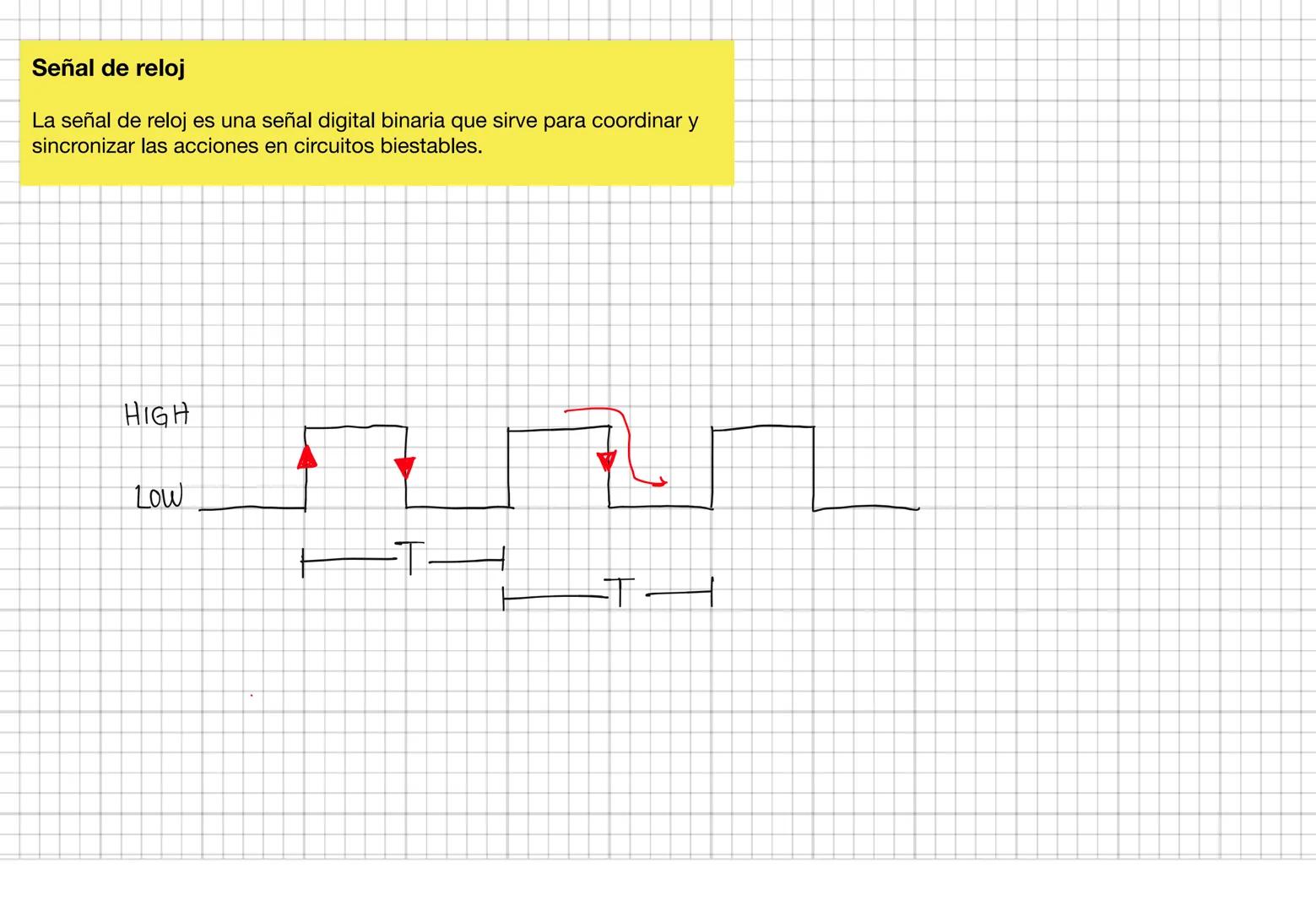

Señal de Reloj

La señal de reloj es el ritmo cardíaco de todos los dispositivos digitales - sin ella, nada funcionaría de manera coordinada.

Es una señal digital binaria que alterna entre HIGH (alto) y LOW (bajo) de manera constante y repetitiva. Su función principal es sincronizar todas las acciones en los circuitos biestables.

Imagínate una orquesta donde todos los músicos tocan al ritmo del director - así funciona la señal de reloj en tu procesador. Coordina cuándo cada parte del circuito debe actuar.

¡Sabías que! El procesador de tu celular tiene una señal de reloj que oscila miles de millones de veces por segundo.

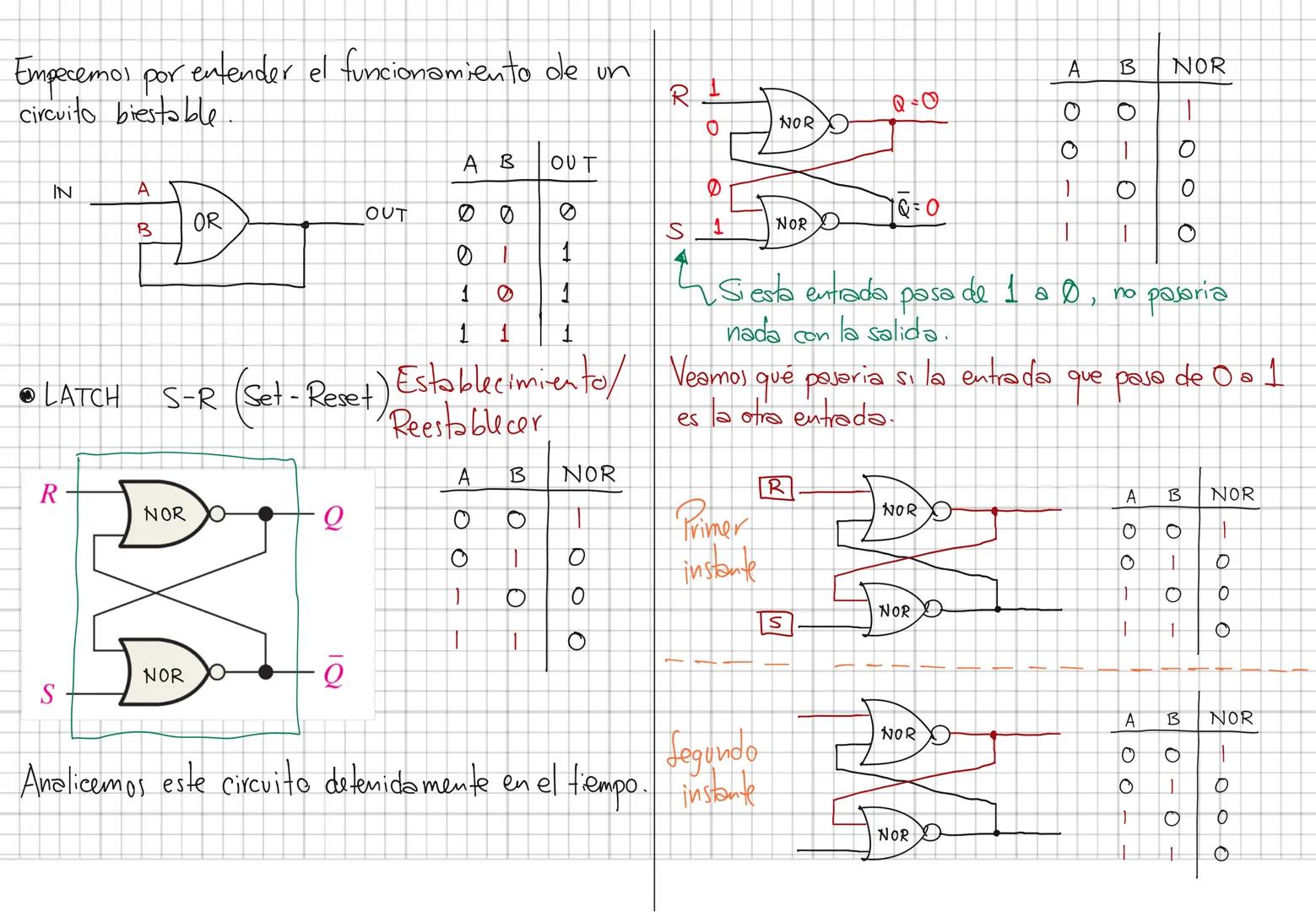

Funcionamiento del Latch S-R

El Latch S-R $Set-Reset$ es el circuito biestable más básico y es perfecto para entender cómo funciona la memoria digital.

Este circuito usa dos compuertas NOR conectadas en un bucle de retroalimentación. Tiene dos entradas: S (Set) para establecer la salida en 1, y R (Reset) para restablecerla a 0. Lo genial es que "recuerda" su estado anterior.

Cuando analizas su funcionamiento paso a paso, descubres que puede mantener su salida estable incluso cuando las entradas cambian. La tabla de verdad muestra que tiene una condición no válida cuando ambas entradas están en 1 al mismo tiempo.

Este circuito responde a entradas activas altas, lo que significa que se activa cuando las entradas son 1.

¡Practica! Dibuja las formas de onda para entender mejor cómo responde el circuito a diferentes combinaciones de entrada.

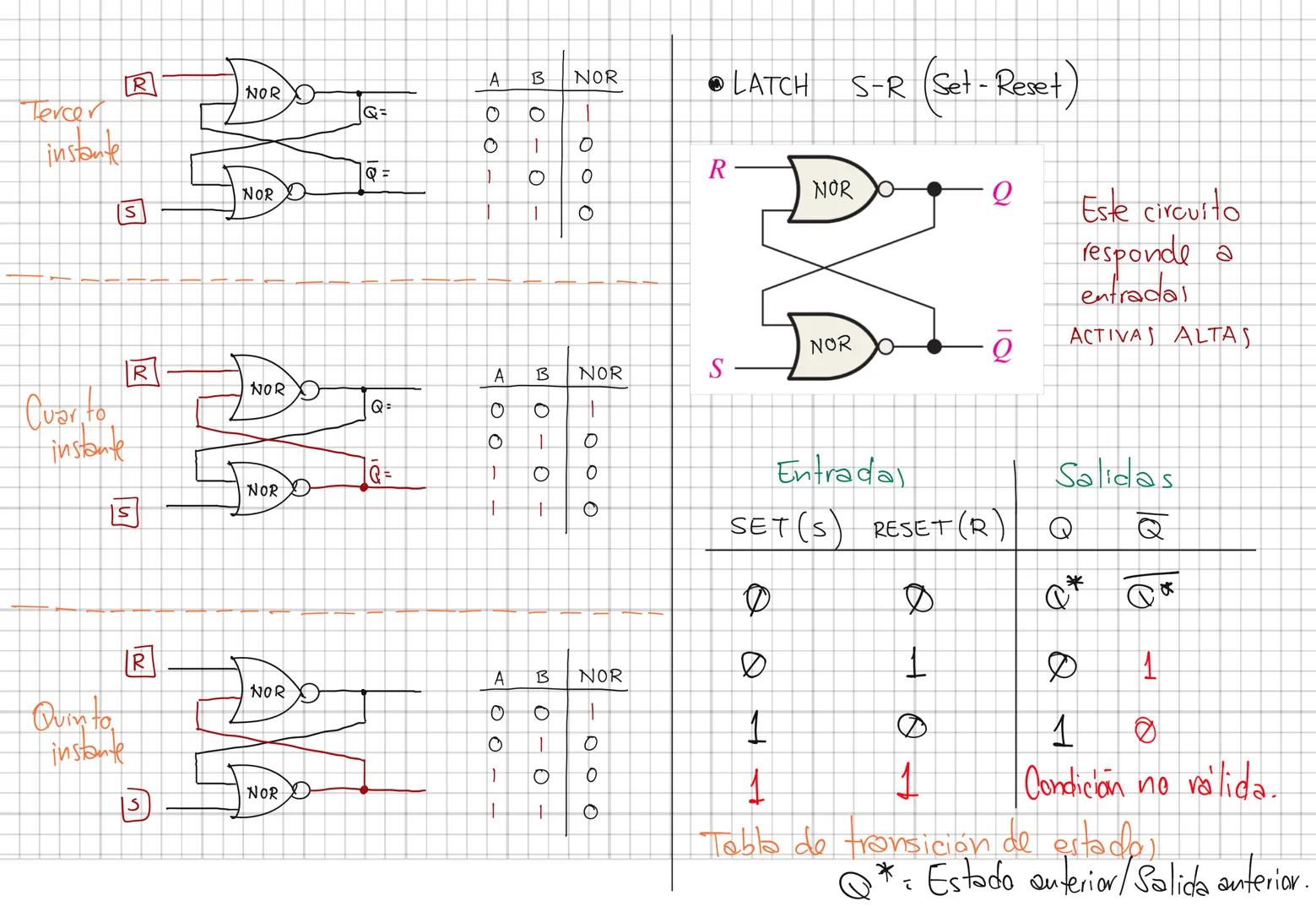

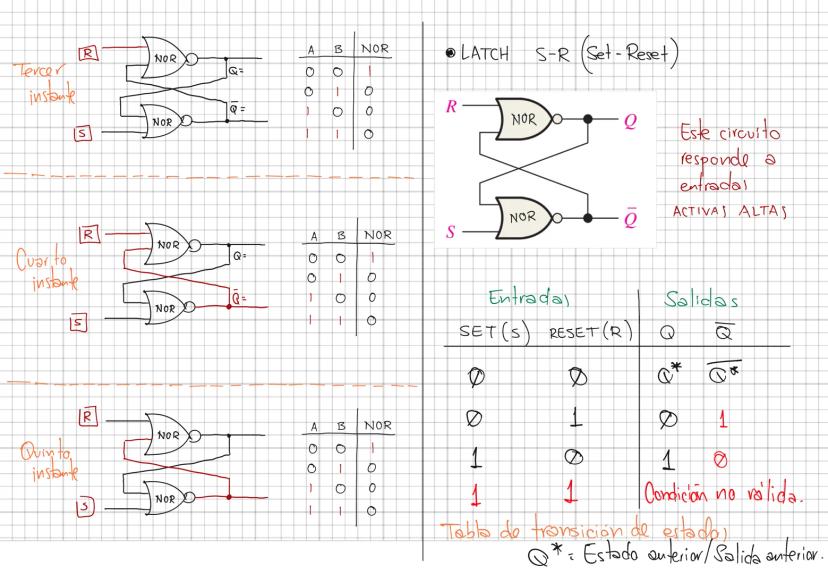

Tabla de Estados del Latch S-R

La tabla de transición de estados del Latch S-R te muestra exactamente qué pasa en cada situación posible - es como el manual de instrucciones del circuito.

Cuando S=0 y R=0, el circuito mantiene su estado anterior $Q*$ - aquí es donde ves la memoria en acción. Si S=1 y R=0, la salida Q se establece en 1. Cuando S=0 y R=1, la salida se resetea a 0.

La combinación S=1 y R=1 es problemática porque crea una condición no válida - el circuito no sabe si establecer o resetear, causando un comportamiento impredecible.

También existe una versión con entradas activas bajas usando compuertas NAND, donde la lógica se invierte pero la funcionalidad básica se mantiene.

¡Cuidado! Siempre evita la condición no válida en tus diseños - puede dañar el circuito o causar errores.

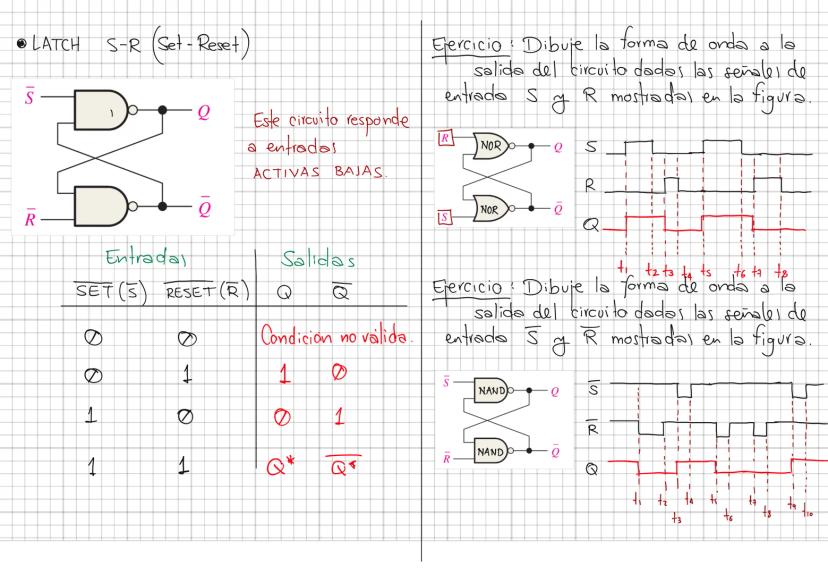

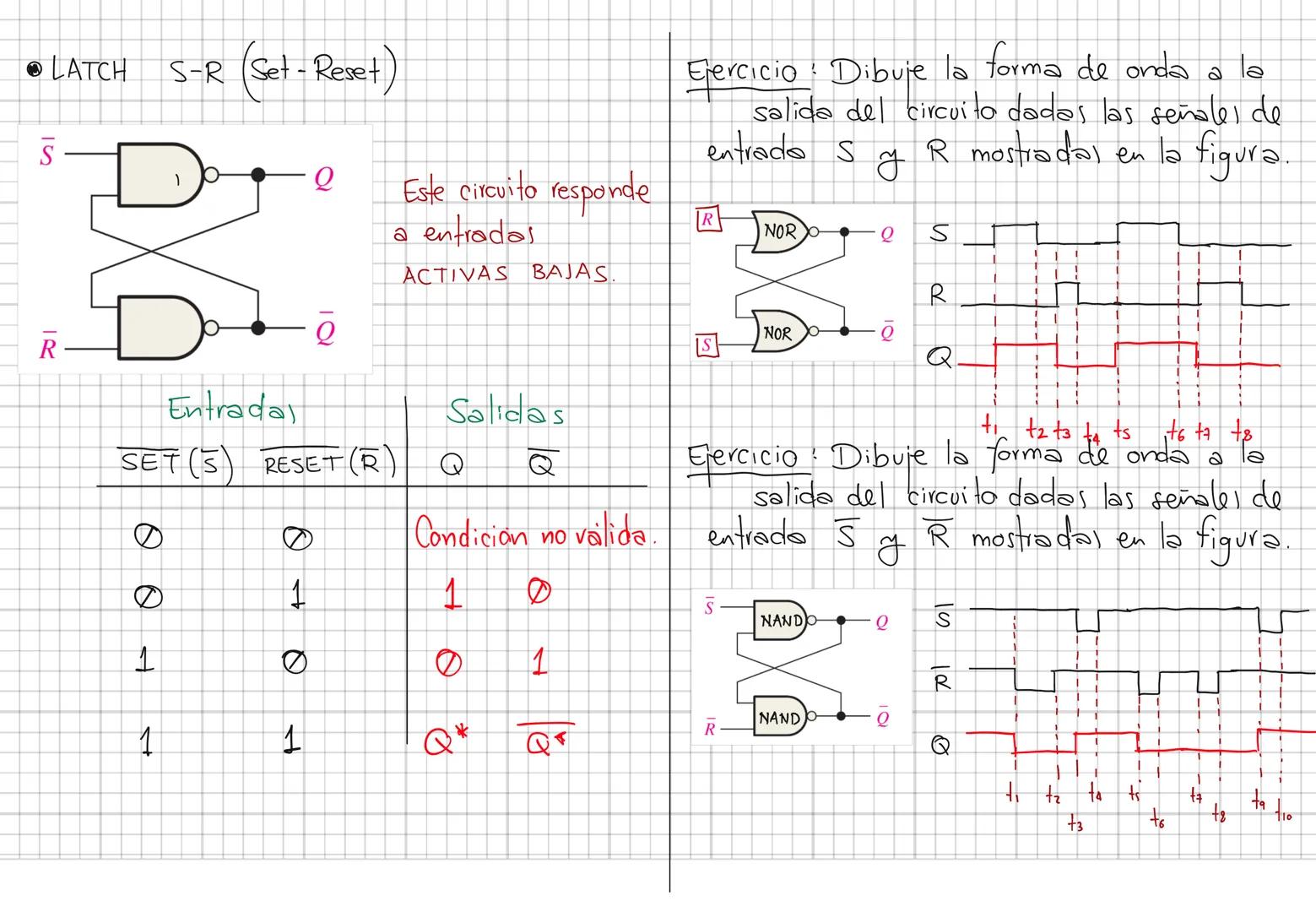

Latch S-R con Compuertas NAND

El Latch S-R con compuertas NAND funciona con entradas activas bajas, lo que significa que se activa cuando las entradas son 0 en lugar de 1.

La configuración usa dos compuertas NAND en retroalimentación, creando el mismo efecto de memoria pero con lógica invertida. Esto es muy común en circuitos integrados reales porque las compuertas NAND son más fáciles de fabricar.

Los ejercicios de dibujar formas de onda son cruciales para dominar estos conceptos. Te ayudan a visualizar cómo responde el circuito a lo largo del tiempo con diferentes combinaciones de entrada.

Practicar con diagramas temporales te preparará para entender circuitos más complejos y te dará las habilidades necesarias para diseñar tus propios sistemas digitales.

¡Tip de estudio! Resuelve los ejercicios de formas de onda paso a paso - te ayudará a visualizar el comportamiento del circuito.

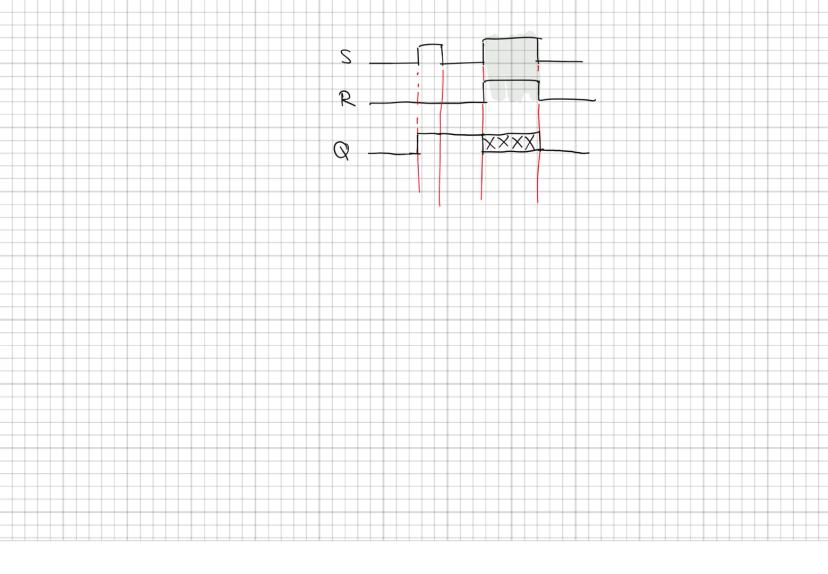

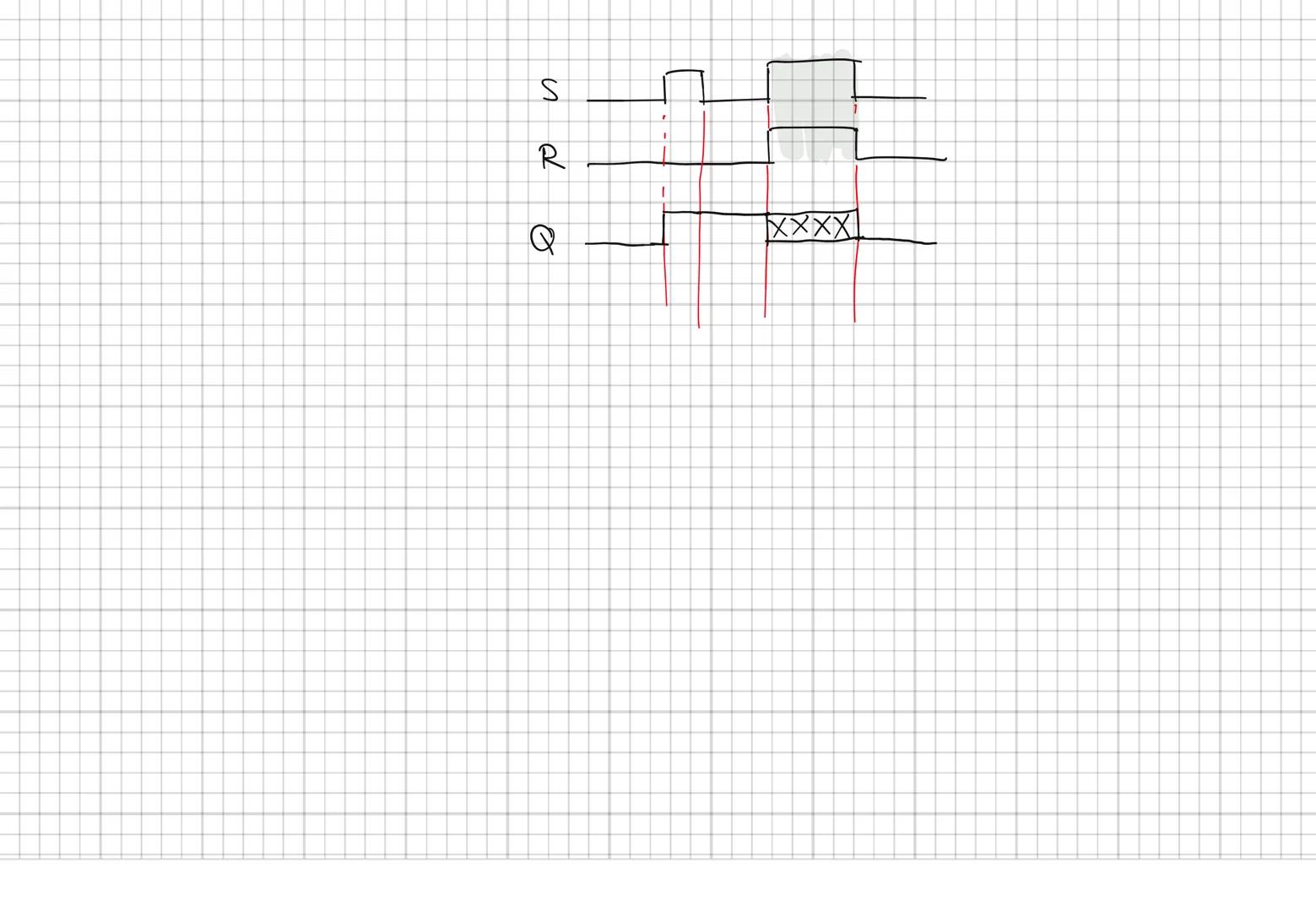

Análisis de Formas de Onda

Esta página muestra un ejemplo práctico de análisis temporal del Latch S-R, donde puedes ver cómo las entradas S y R afectan la salida Q a lo largo del tiempo.

El diagrama temporal te permite seguir el comportamiento del circuito instante por instante. Cada cambio en las entradas puede o no cambiar la salida, dependiendo del estado actual del latch.

Analizar estas formas de onda te enseña a predecir el comportamiento del circuito y identificar posibles problemas en el diseño.

¡Práctica! Intenta predecir la salida antes de ver la respuesta - así desarrollarás intuición para los circuitos secuenciales.

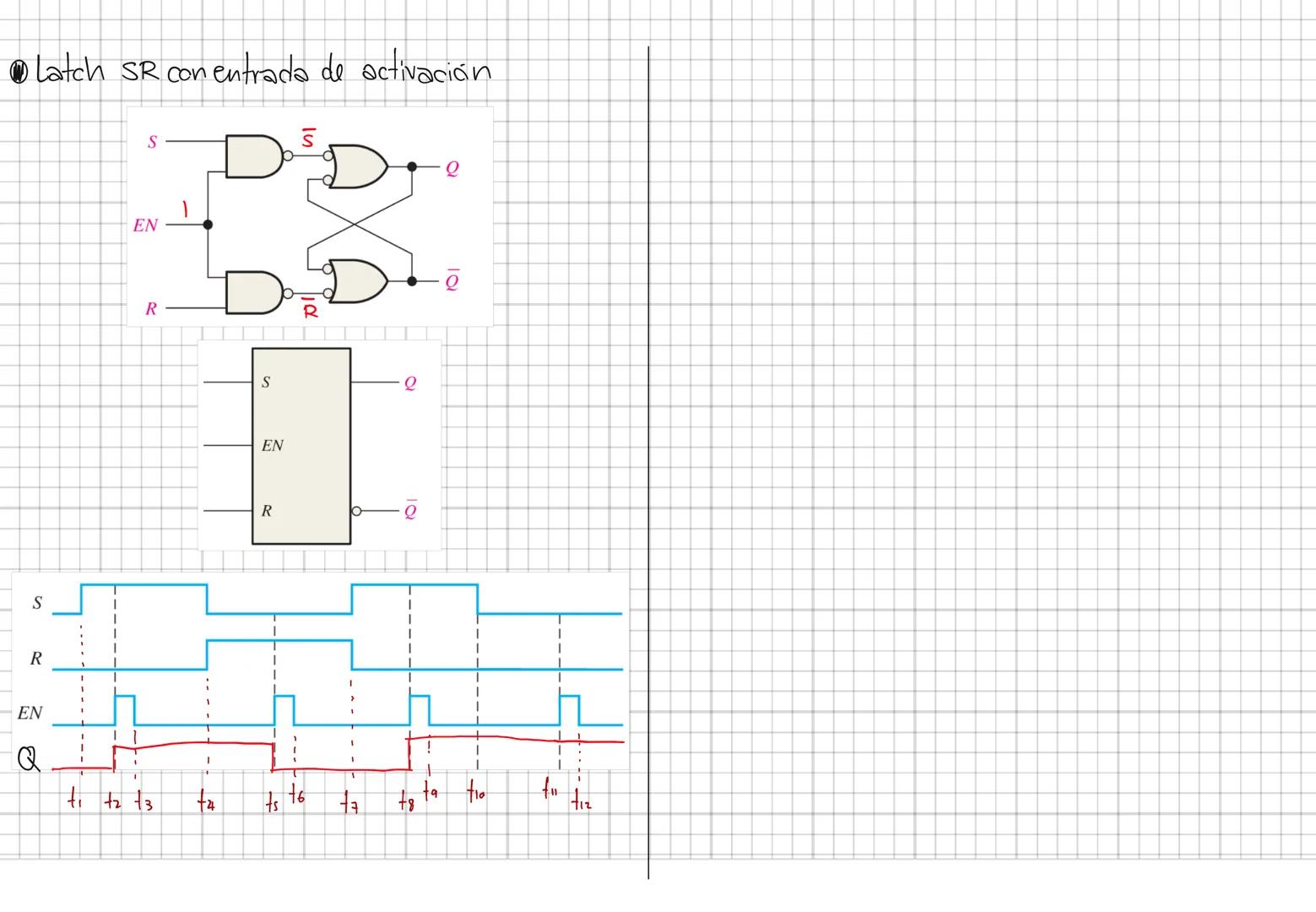

Latch S-R con Entrada de Activación

El Latch S-R con entrada de activación (EN) es una evolución que te da control total sobre cuándo el circuito puede cambiar de estado.

La entrada EN (Enable) actúa como un interruptor maestro. Solo cuando EN está activa, las entradas S y R pueden afectar la salida Q. Cuando EN está inactiva, el latch mantiene su estado anterior sin importar lo que pase con S y R.

Esta funcionalidad es esencial en sistemas complejos donde necesitas coordinar múltiples circuitos. Te permite sincronizar cambios de estado con una señal de control.

El diagrama temporal muestra cómo la entrada de activación controla completamente la respuesta del circuito, creando ventanas de tiempo específicas donde pueden ocurrir los cambios.

¡Aplicación real! Este principio se usa en las memorias de tu computadora para controlar cuándo se escriben o leen los datos.
