Esta es la introducción al tema del modelo entidad-relación extendido, un concepto fundamental que vas a necesitar dominar para el diseño avanzado de bases de datos.

Este modelo te va a servir especialmente cuando trabajes con sistemas de información más complejos en tu carrera profesional.

¿Por qué necesitás el modelo E-R extendido?

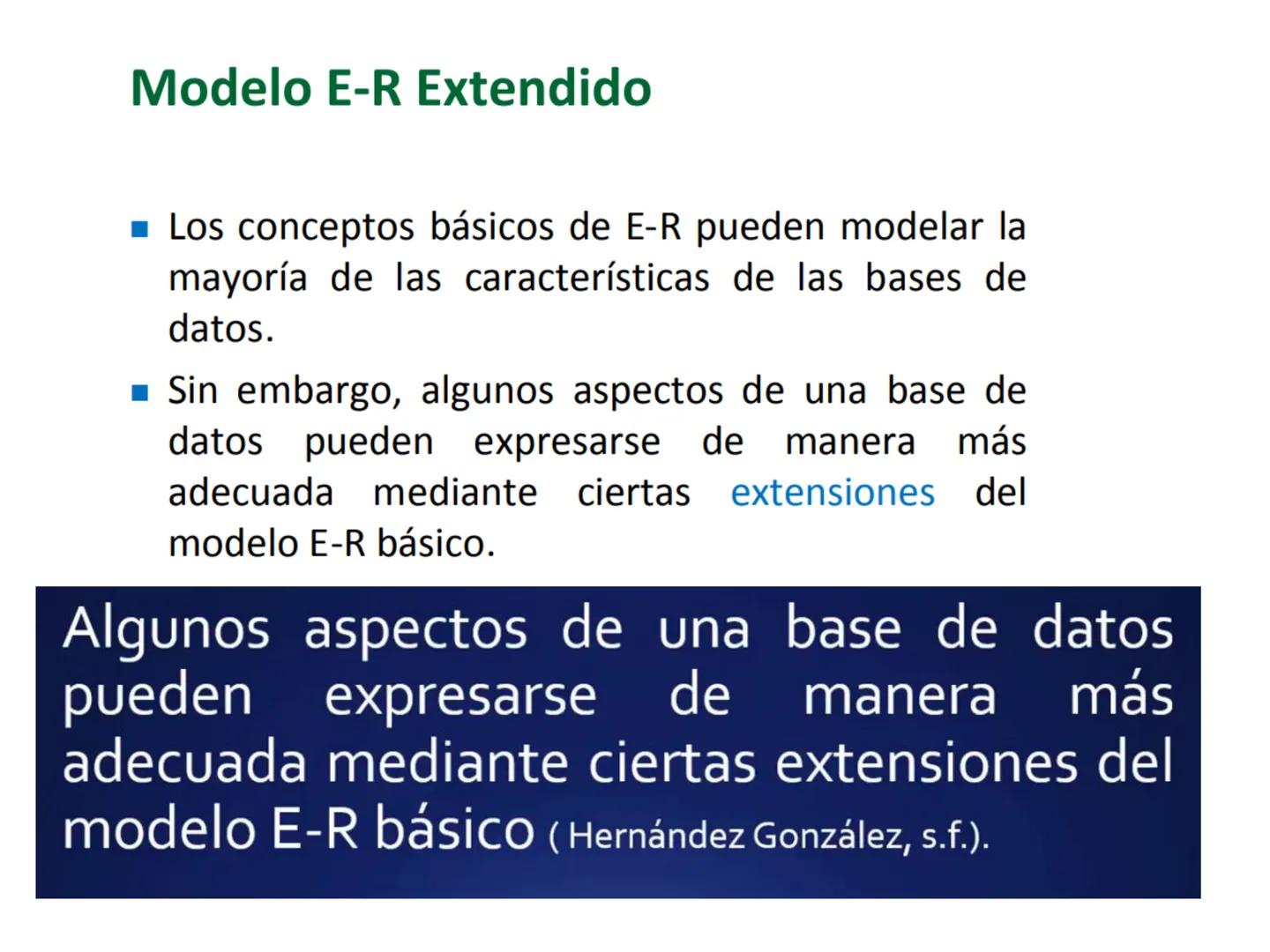

Aunque el modelo E-R básico funciona bien para muchas situaciones, tiene limitaciones cuando trabajás con bases de datos complejas. El modelo extendido soluciona estos problemas agregando nuevas herramientas de diseño.

Las extensiones del modelo E-R te permiten representar de manera más precisa las relaciones y estructuras que encontrás en el mundo real. Esto significa que podés crear diagramas que reflejen mejor cómo funcionan realmente las organizaciones y sus datos.

Recordá: El modelo extendido no reemplaza al básico, sino que lo mejora agregando nuevas funcionalidades.

Definición del modelo extendido

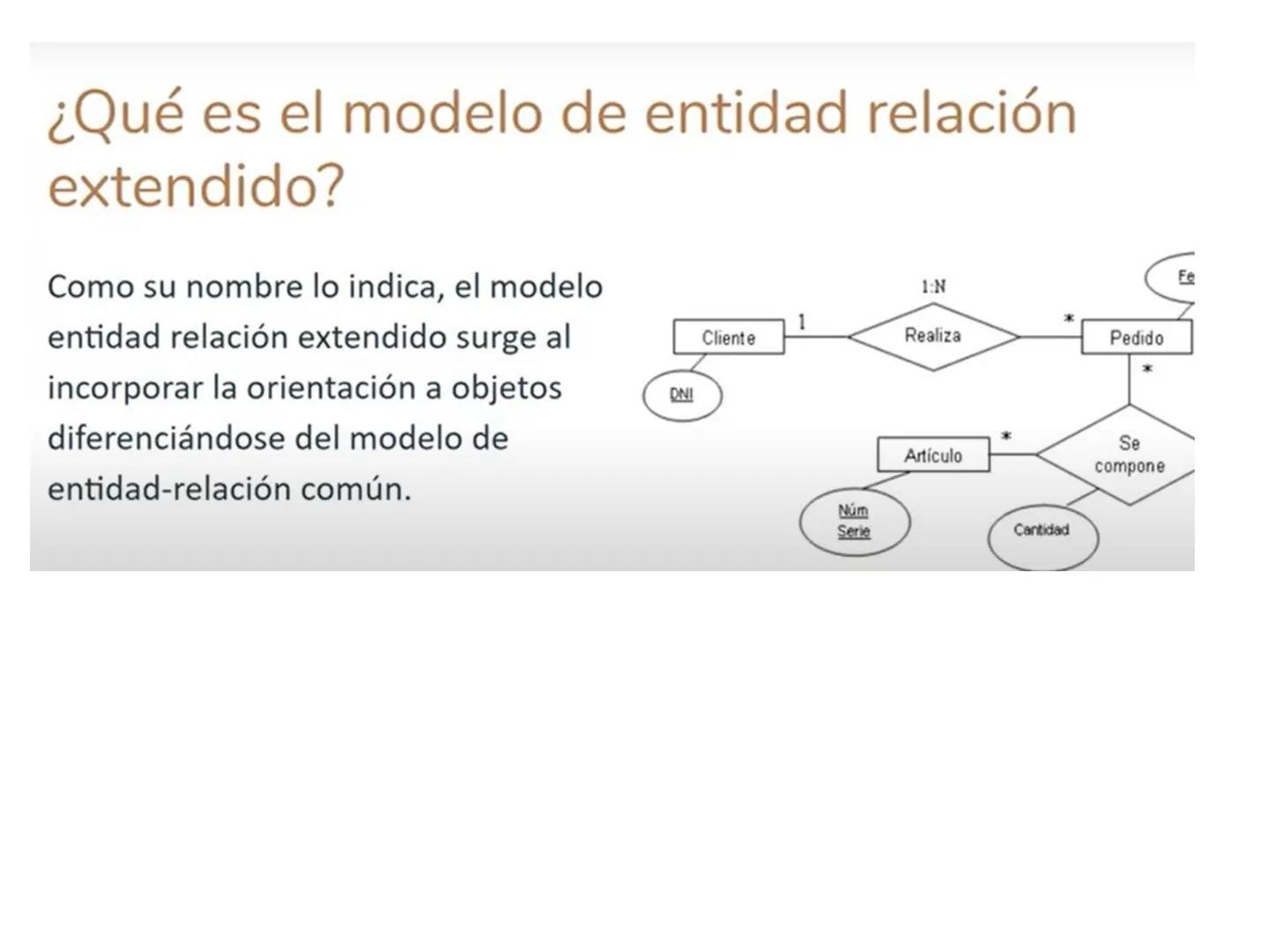

El modelo entidad-relación extendido surge cuando incorporás conceptos de la orientación a objetos al modelo E-R tradicional. Esto te da mucha más flexibilidad para diseñar bases de datos complejas.

La diferencia principal es que ahora podés representar jerarquías y relaciones más sofisticadas entre tus entidades. Por ejemplo, podés mostrar cómo diferentes tipos de clientes se relacionan entre sí y con el resto del sistema.

El ejemplo del diagrama muestra una relación típica donde un Cliente realiza un Pedido, y cada pedido se compone de varios artículos. Estas estructuras son mucho más fáciles de manejar con el modelo extendido.

Tip: Pensá en el modelo extendido como el modelo básico con "superpoderes" para manejar situaciones más complejas.

Características principales y especialización

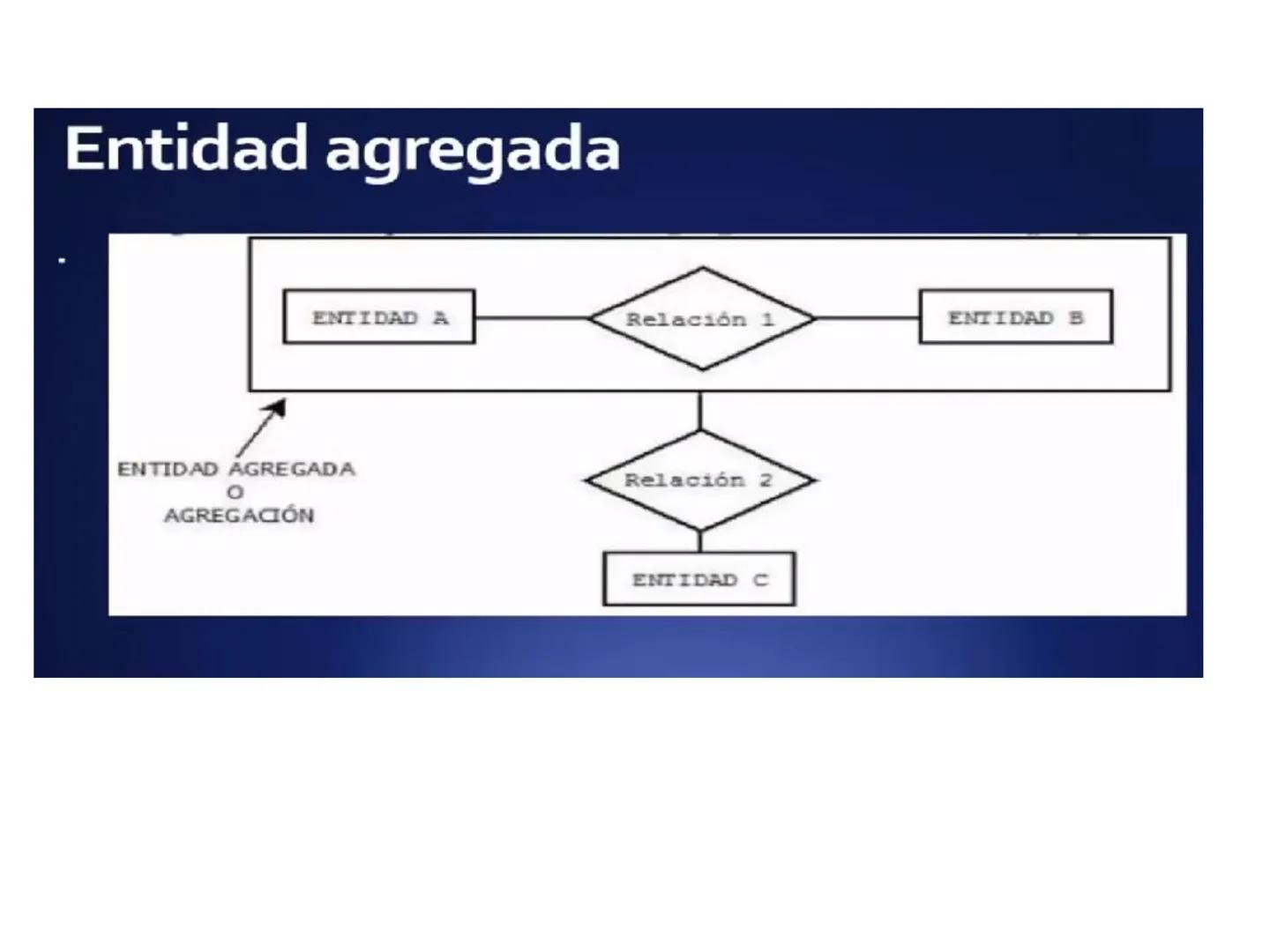

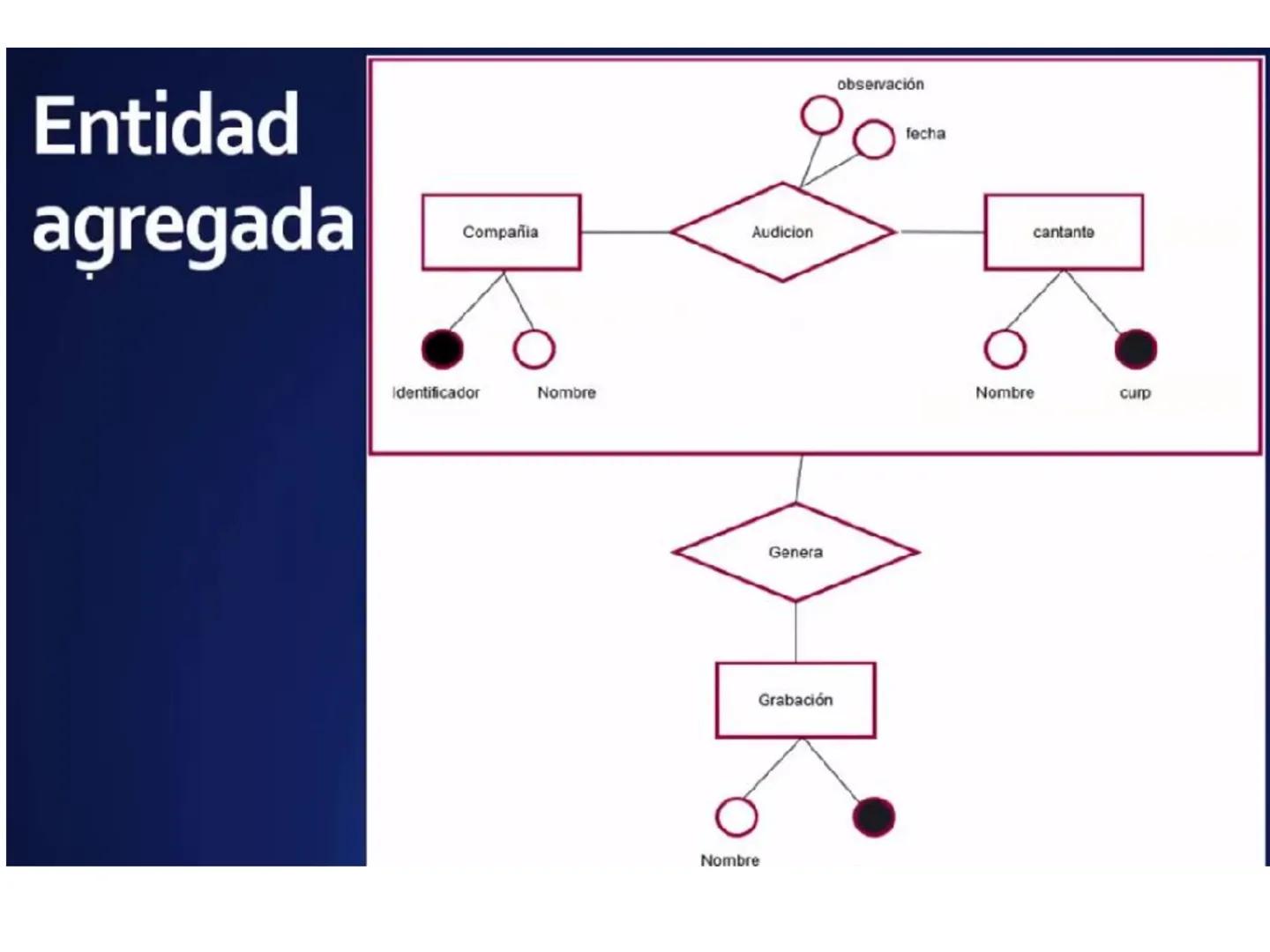

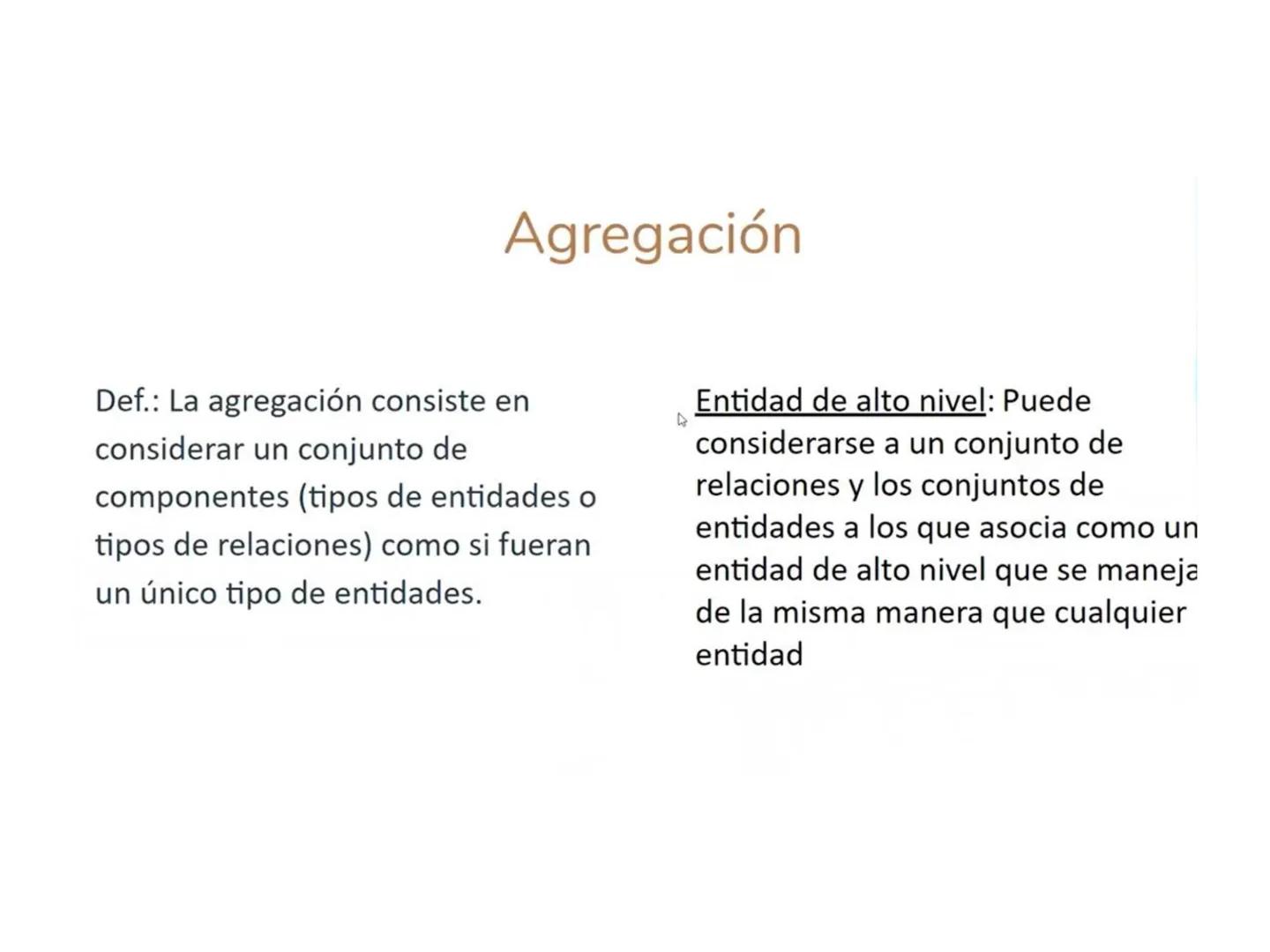

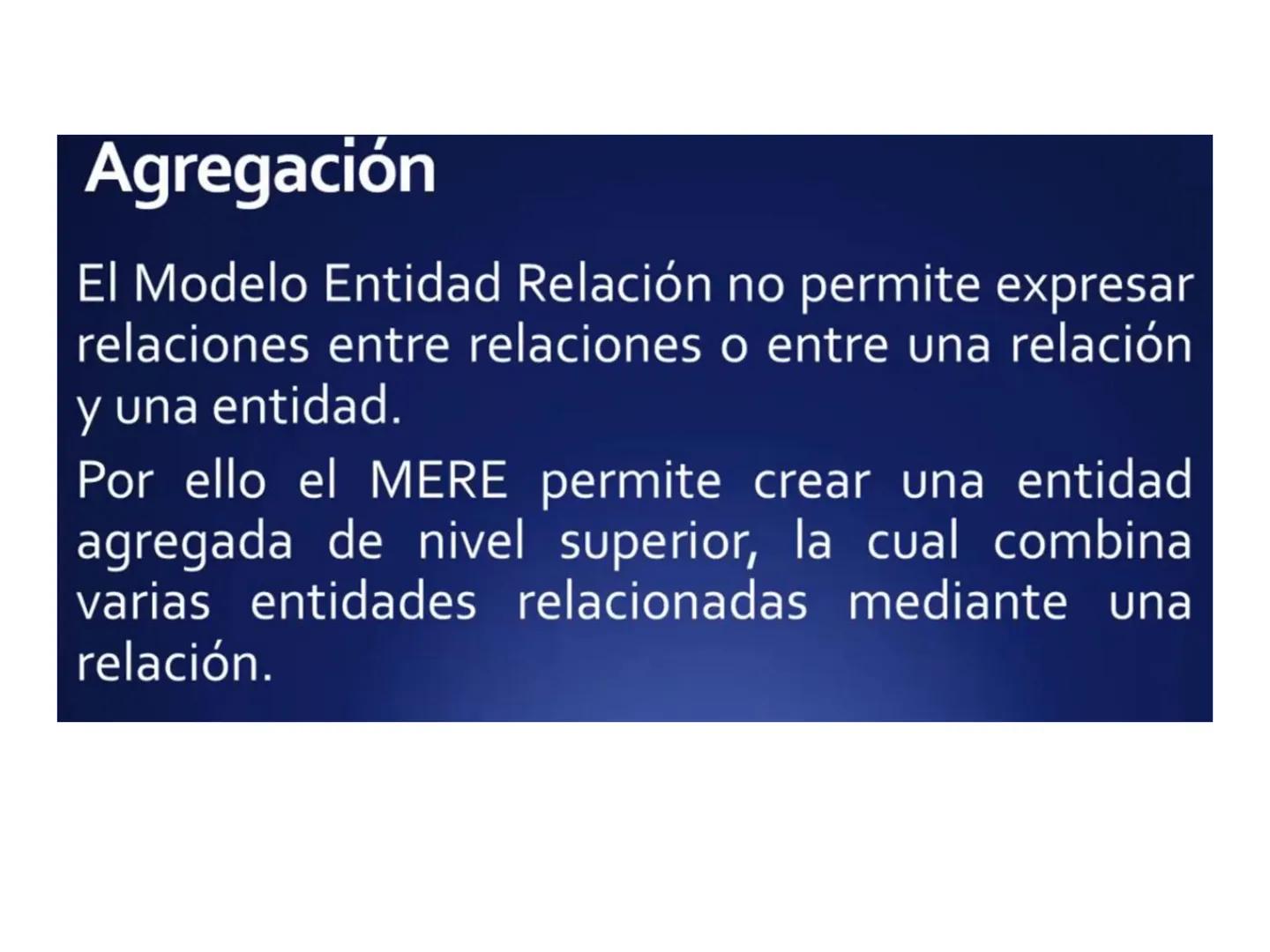

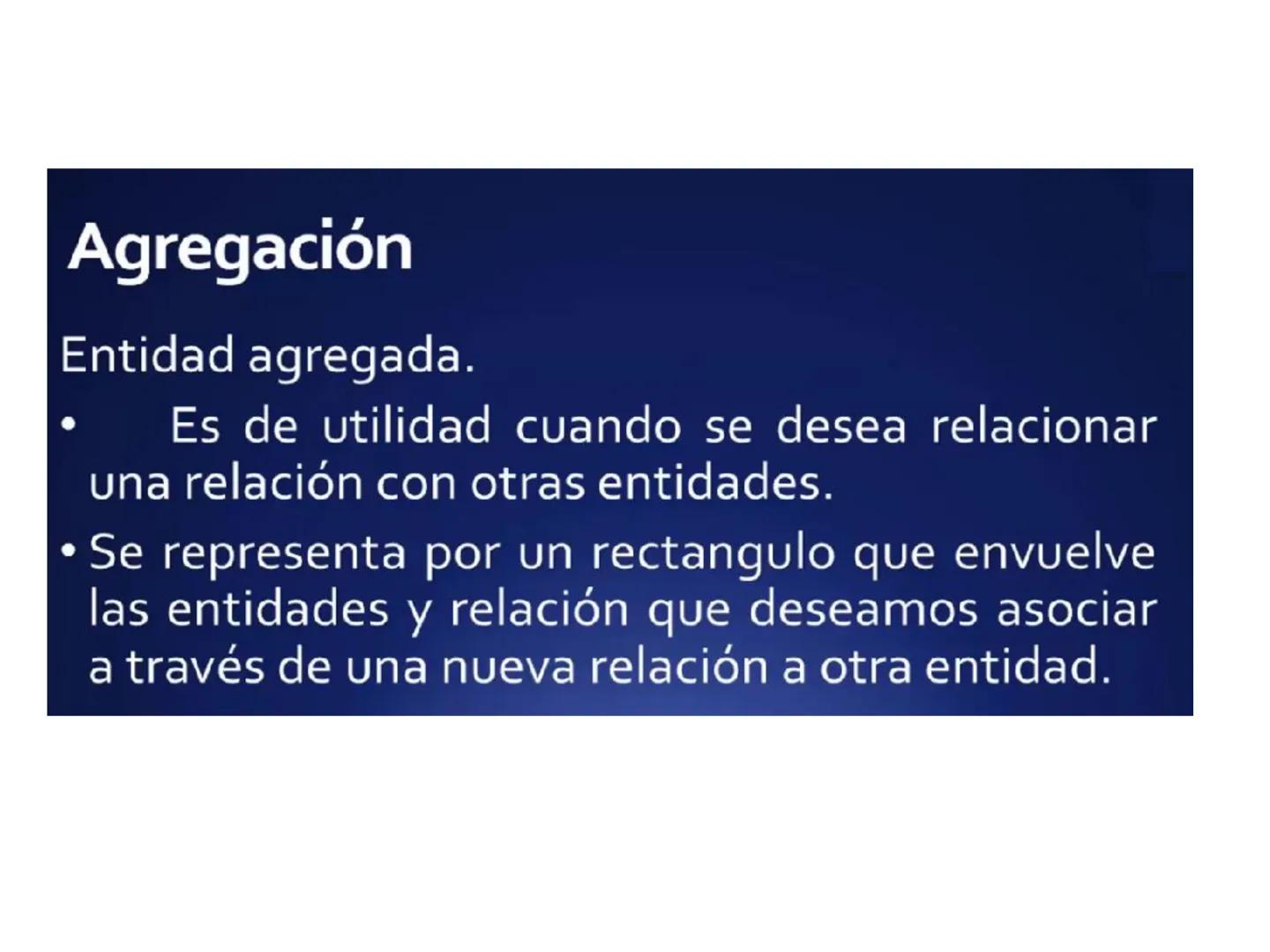

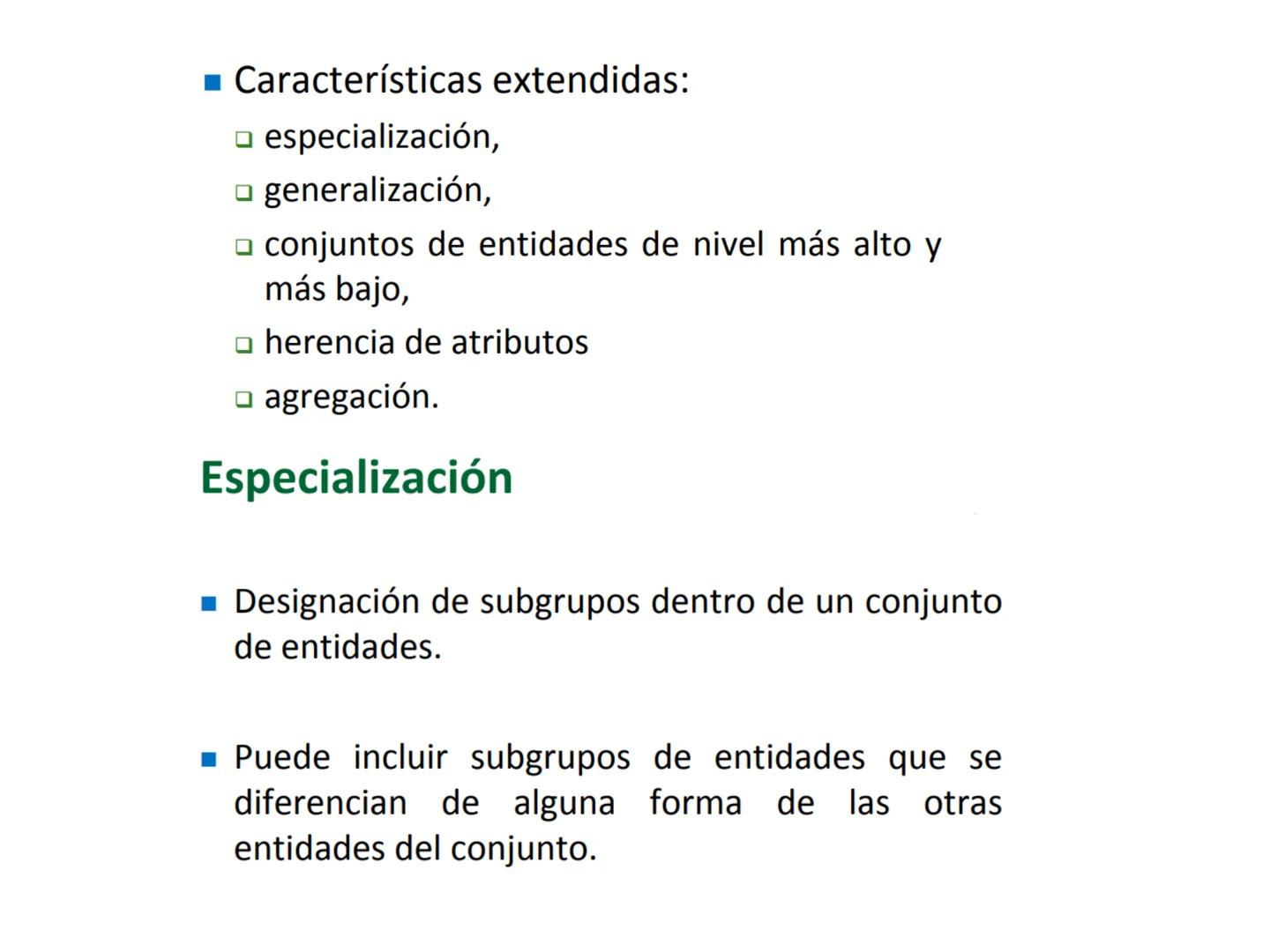

Las características extendidas que vas a usar más frecuentemente son: especialización, generalización, conjuntos de entidades de diferentes niveles, herencia de atributos y agregación.

La especialización te permite crear subgrupos dentro de un conjunto de entidades. Es como dividir una categoría grande en categorías más específicas que tienen características particulares.

Por ejemplo, podés tener una entidad "Persona" y especializarla en "Cliente" y "Empleado", donde cada uno tiene atributos únicos además de los que heredan de "Persona".

En la práctica: La especialización es perfecta cuando tenés entidades que comparten algunas características pero también tienen diferencias importantes.

Ejemplo visual de especialización

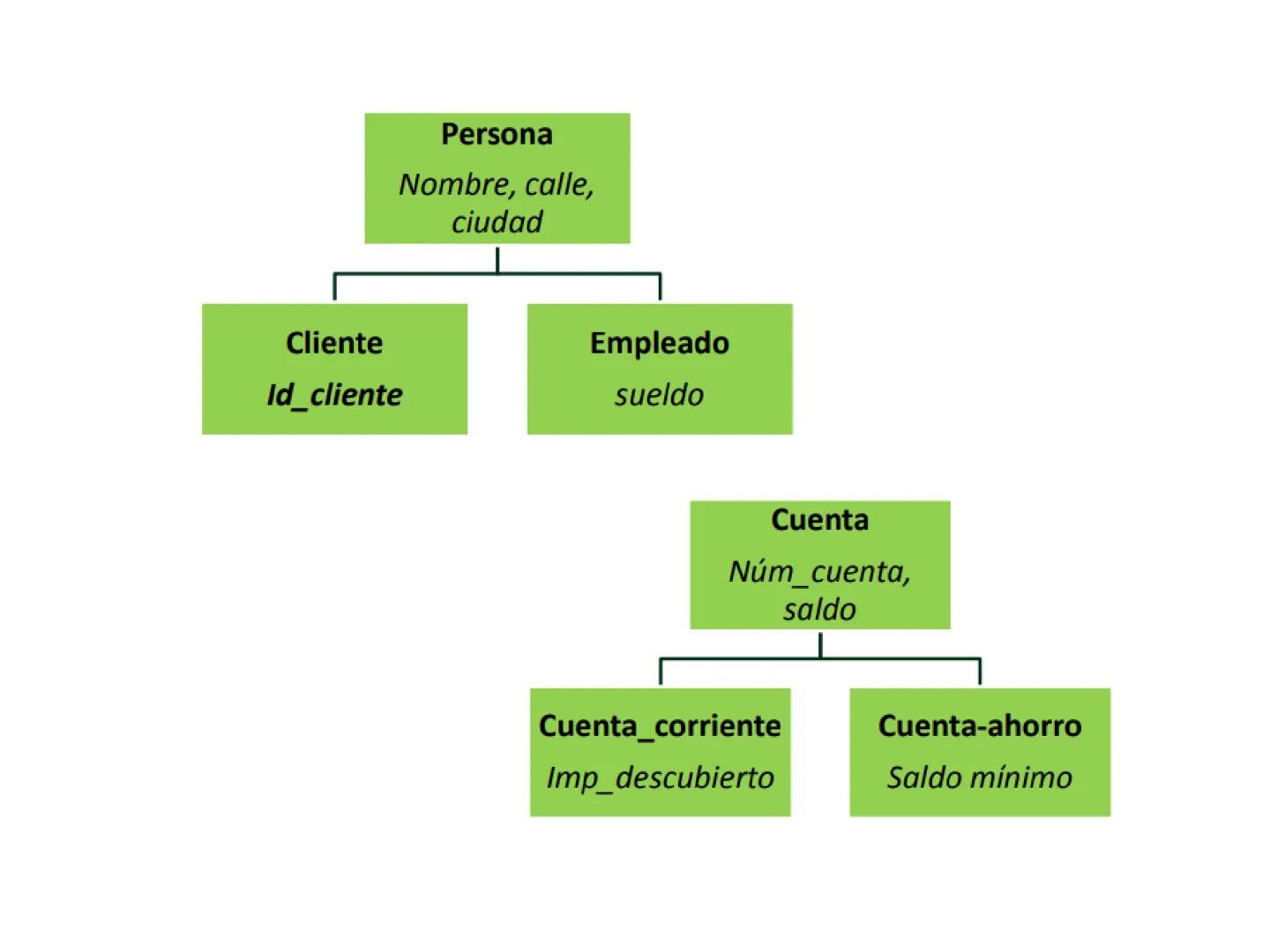

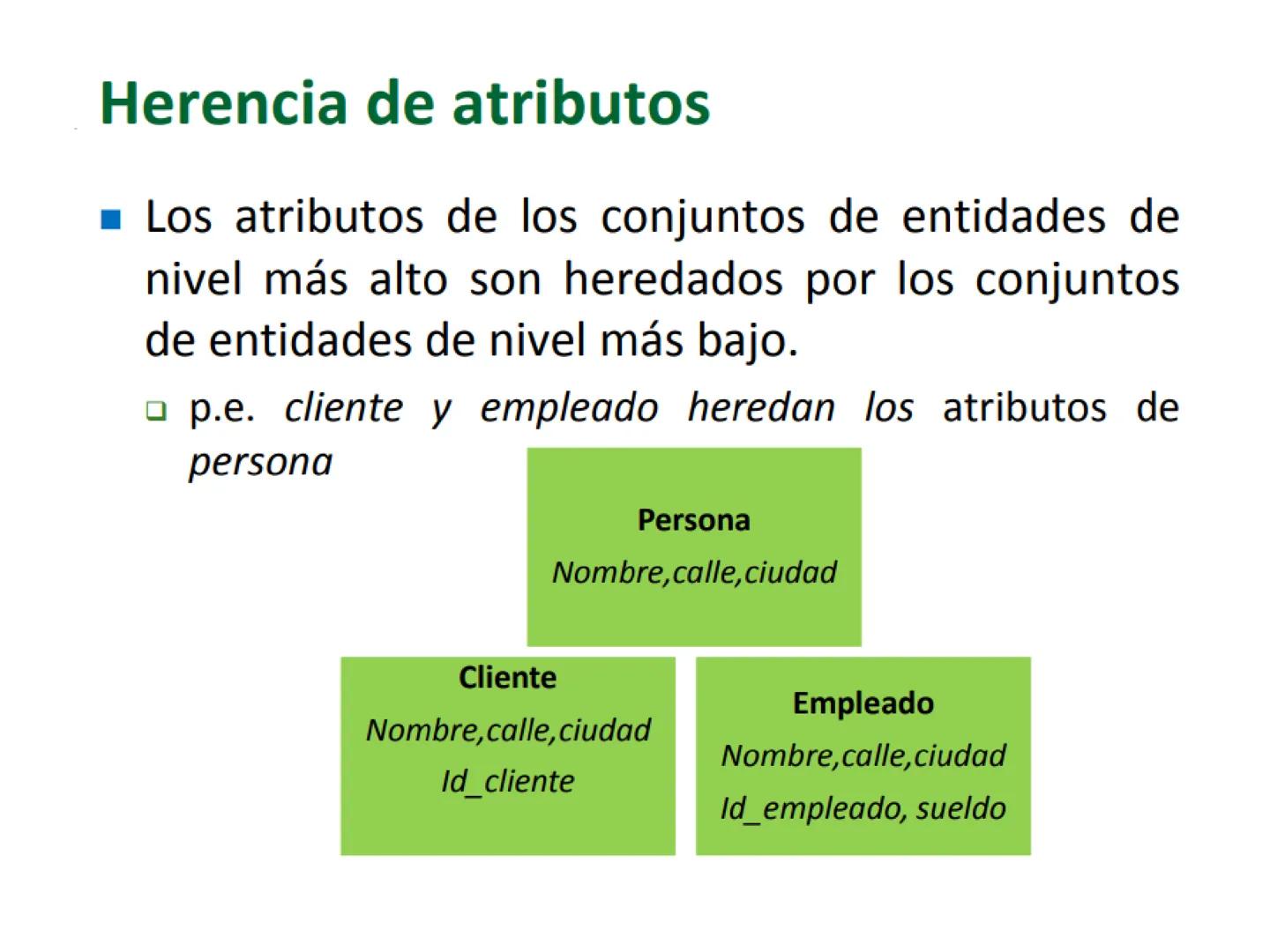

Este diagrama te muestra cómo funciona la especialización en la práctica. Tenés "Persona" como la entidad principal, y luego se especializa en "Cliente" y "Empleado".

Cada subentidad hereda los atributos básicos (nombre, calle, ciudad) pero también tiene sus propios atributos específicos. Los clientes tienen "Id_cliente" y los empleados tienen "sueldo".

Lo mismo pasa con las cuentas bancarias: la entidad "Cuenta" se especializa en "Cuenta_corriente" y "Cuenta_ahorro", cada una con sus características particulares.

Ventaja clave: Evitás repetir información y mantenés tu diagrama organizado y fácil de entender.

Especialización múltiple

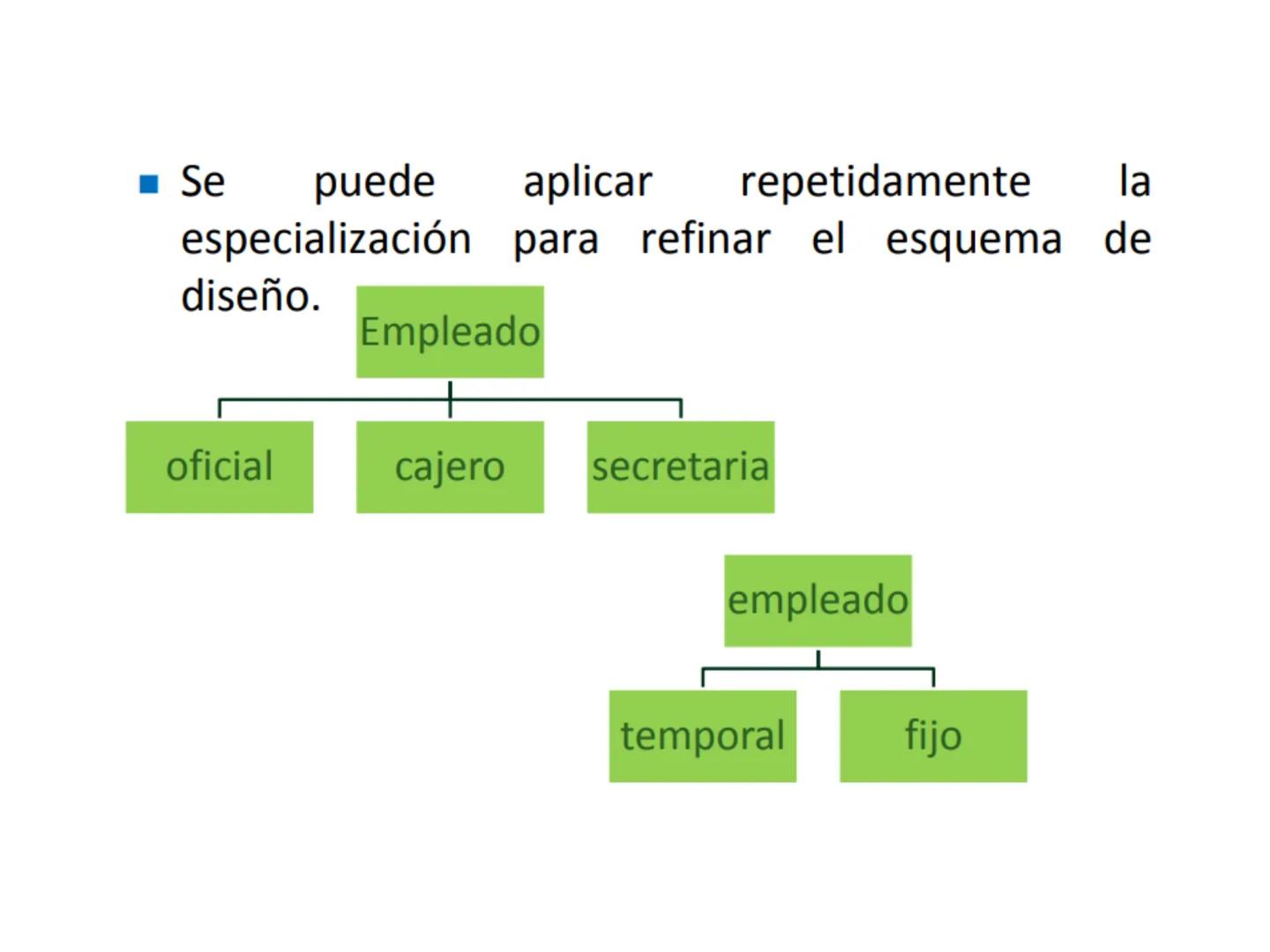

Podés aplicar especialización varias veces para crear esquemas aún más detallados. El diagrama muestra cómo "Empleado" se puede especializar primero por tipo de trabajo y luego por tipo de contrato.

Esta especialización repetida te permite crear jerarquías muy específicas que reflejan la realidad de las organizaciones. Un empleado puede ser cajero y también temporal, por ejemplo.

El proceso te ayuda a refinar tu diseño paso a paso, desde conceptos generales hasta detalles muy específicos.

Consejo: No te compliques demasiado - usá solo los niveles de especialización que realmente necesités.

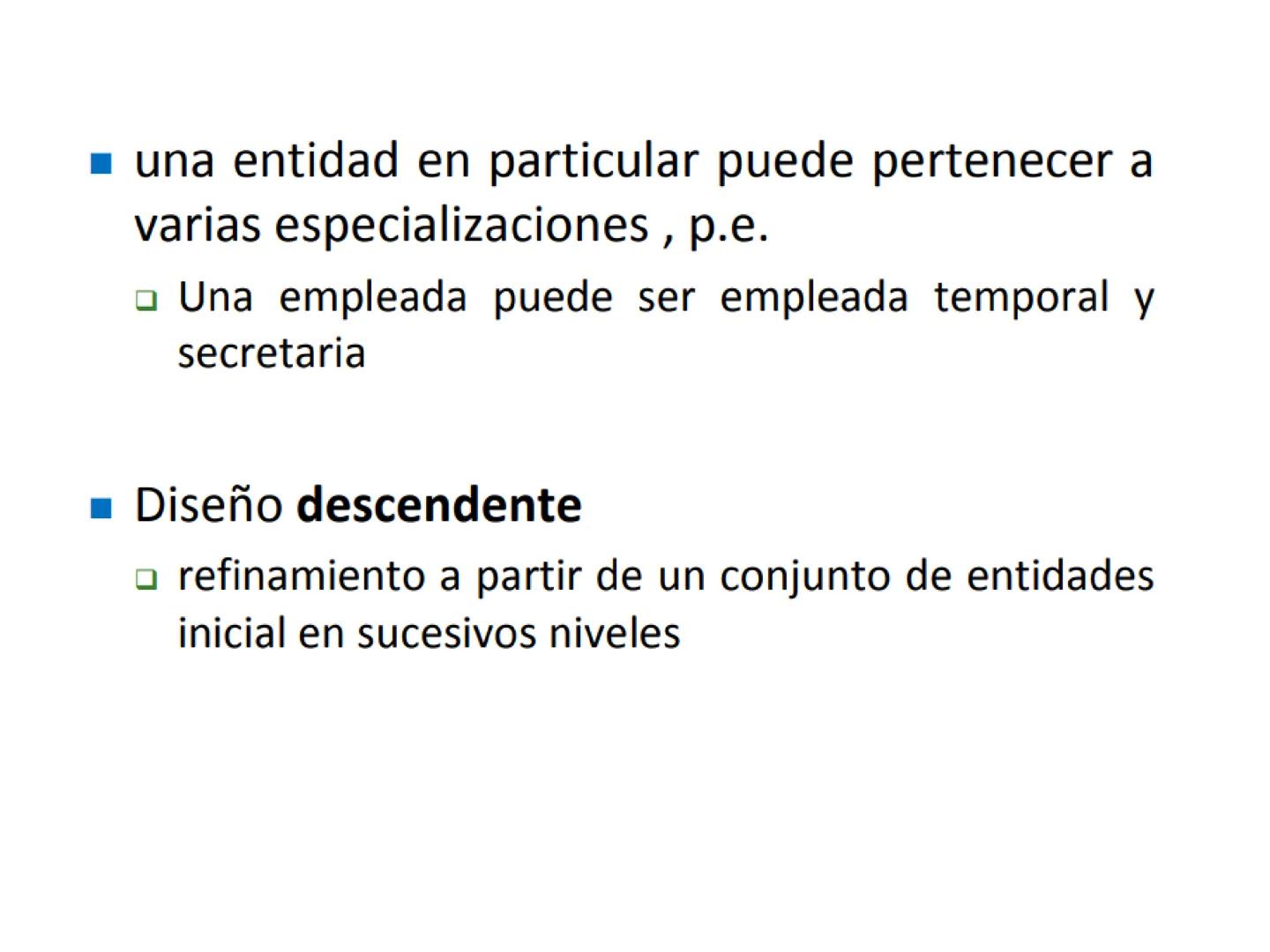

Pertenencia múltiple y diseño descendente

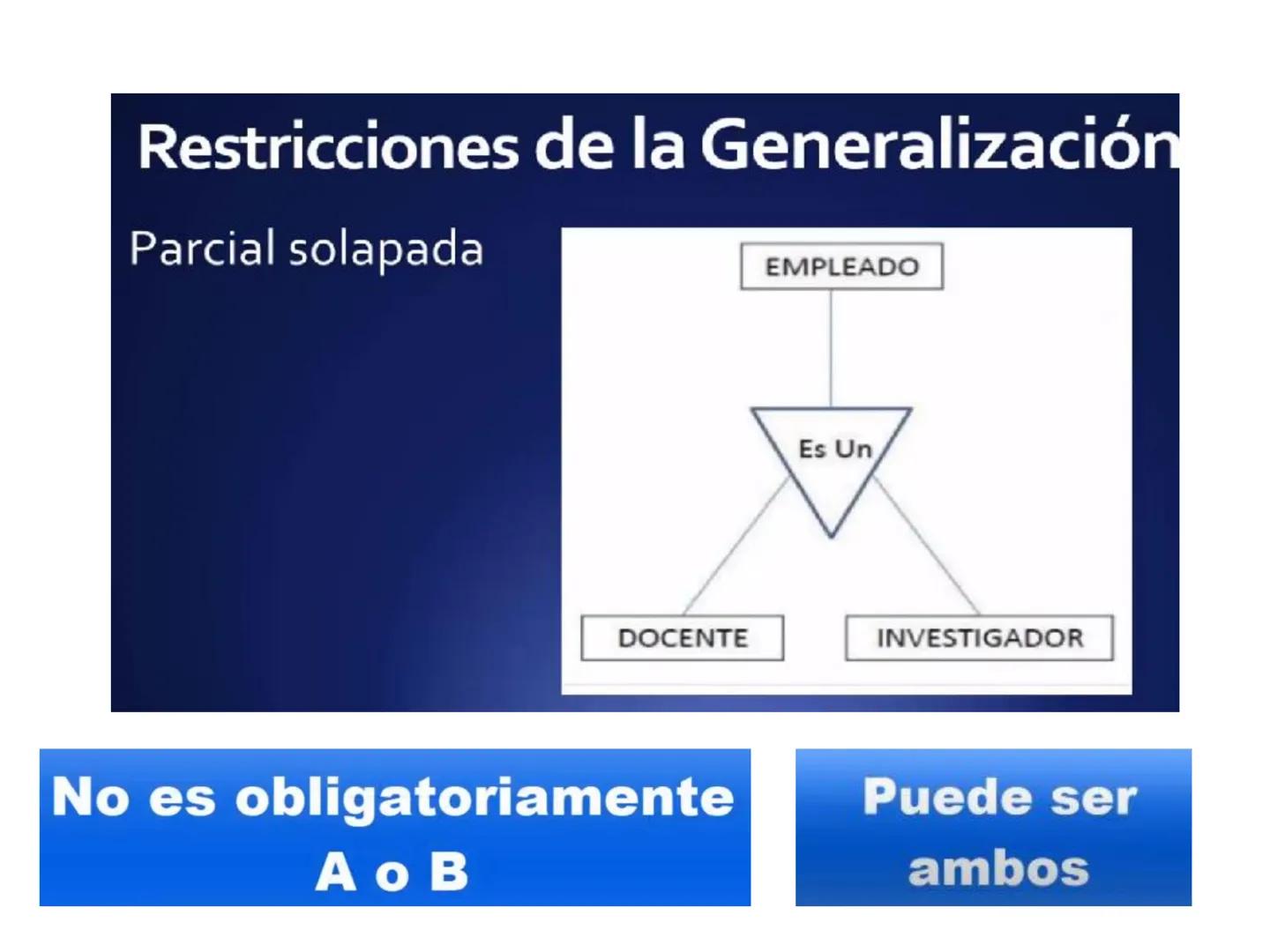

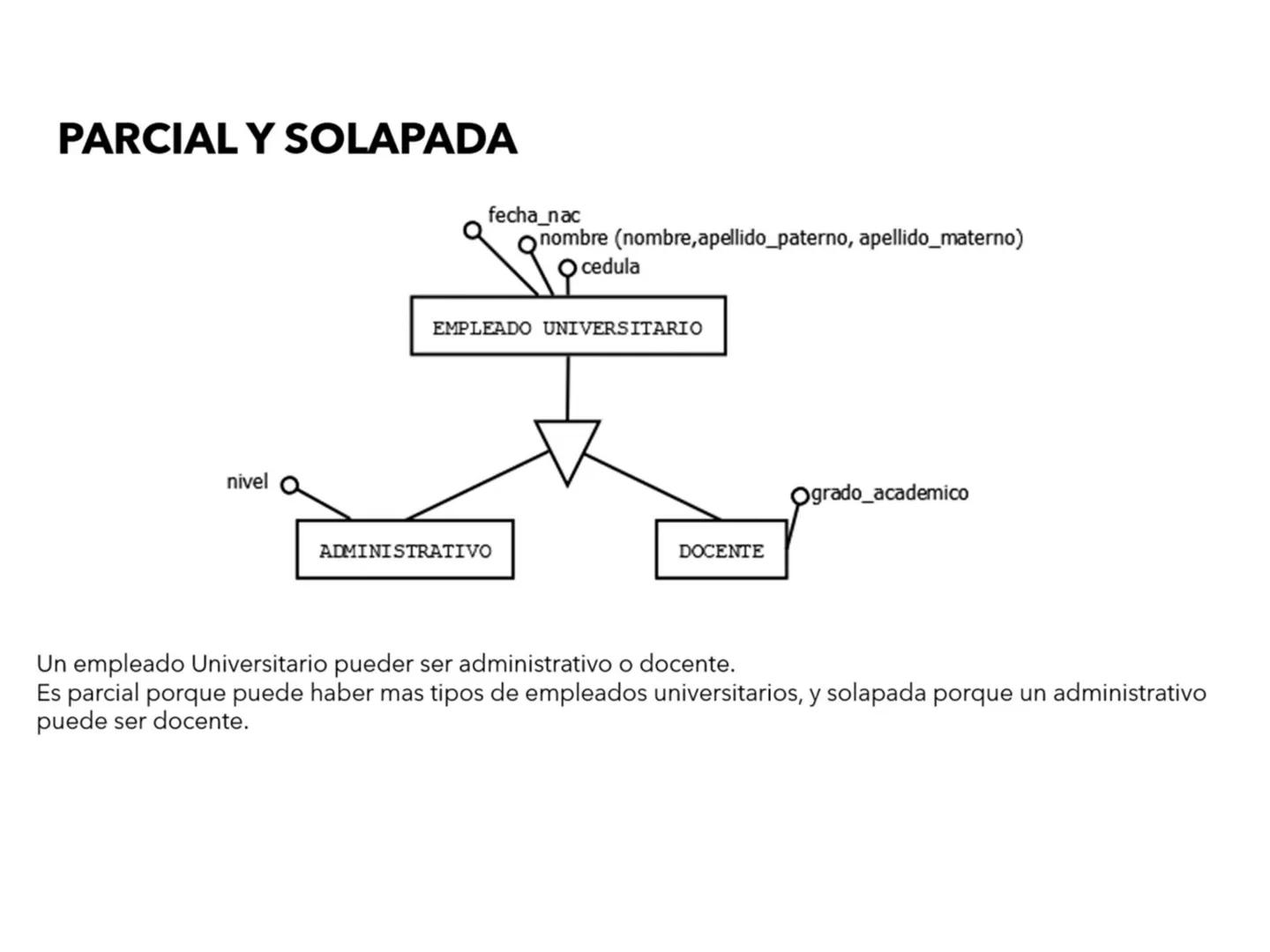

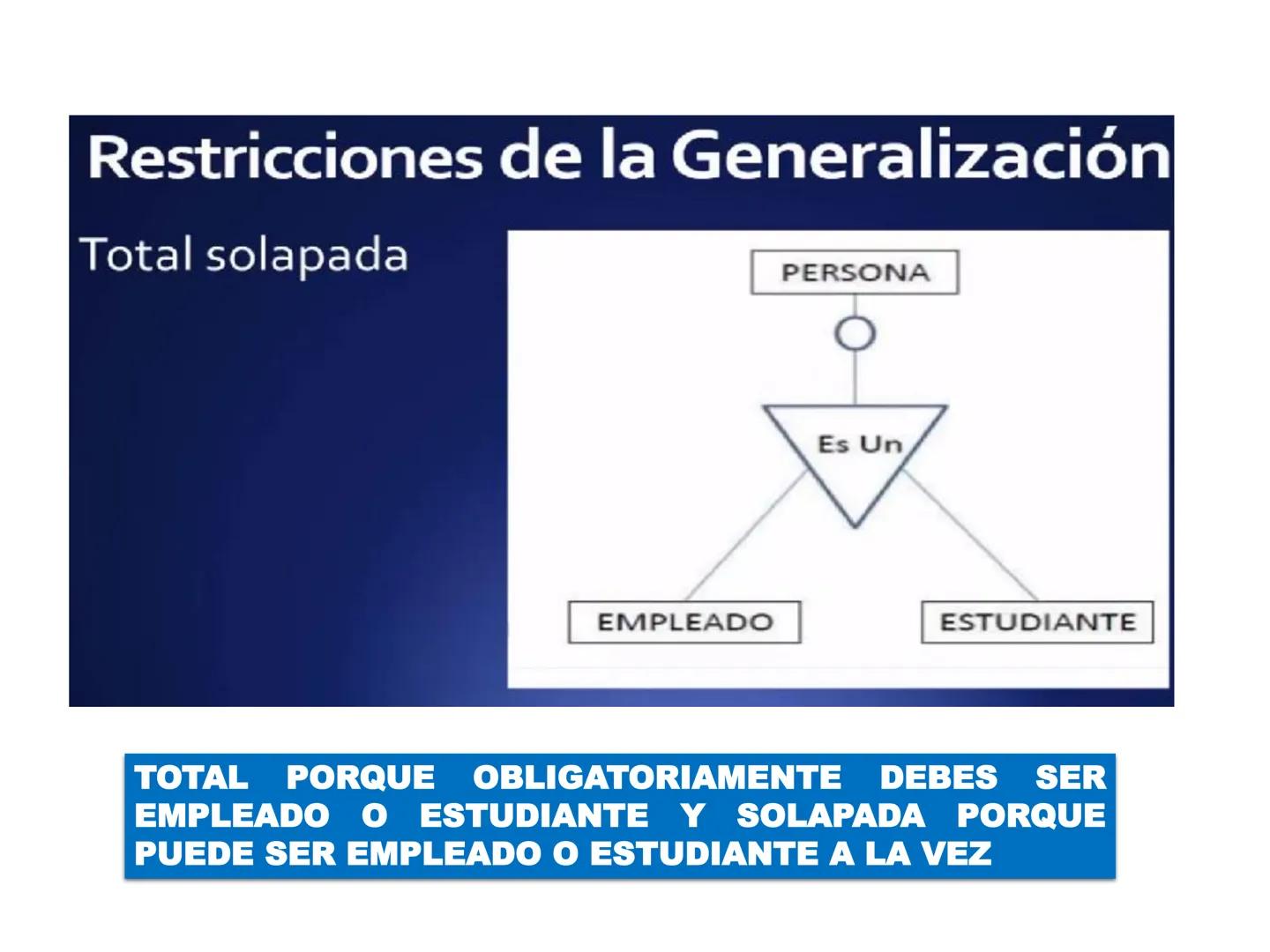

Una característica poderosa es que una entidad puede pertenecer a varias especializaciones al mismo tiempo. Una empleada puede ser tanto "temporal" como "secretaria" sin problemas.

El diseño descendente es la metodología que usás cuando empezás con una entidad general y la vas refinando en niveles más específicos. Es como ir de lo general a lo particular.

Esta flexibilidad te permite modelar situaciones del mundo real donde las personas o cosas pueden tener múltiples roles o características simultáneamente.

Ejemplo real: En una universidad, una persona puede ser "estudiante" y "empleado de medio tiempo" al mismo tiempo.

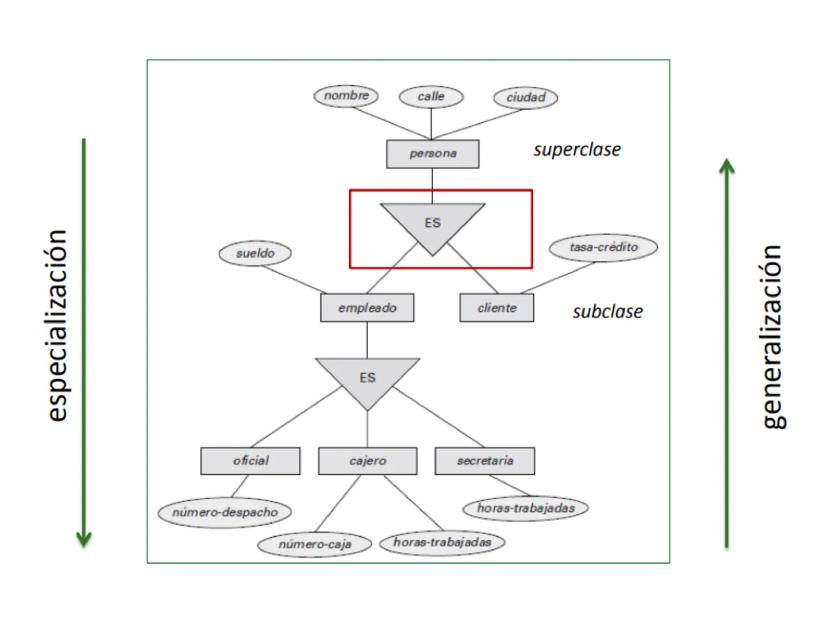

Estructura jerárquica completa

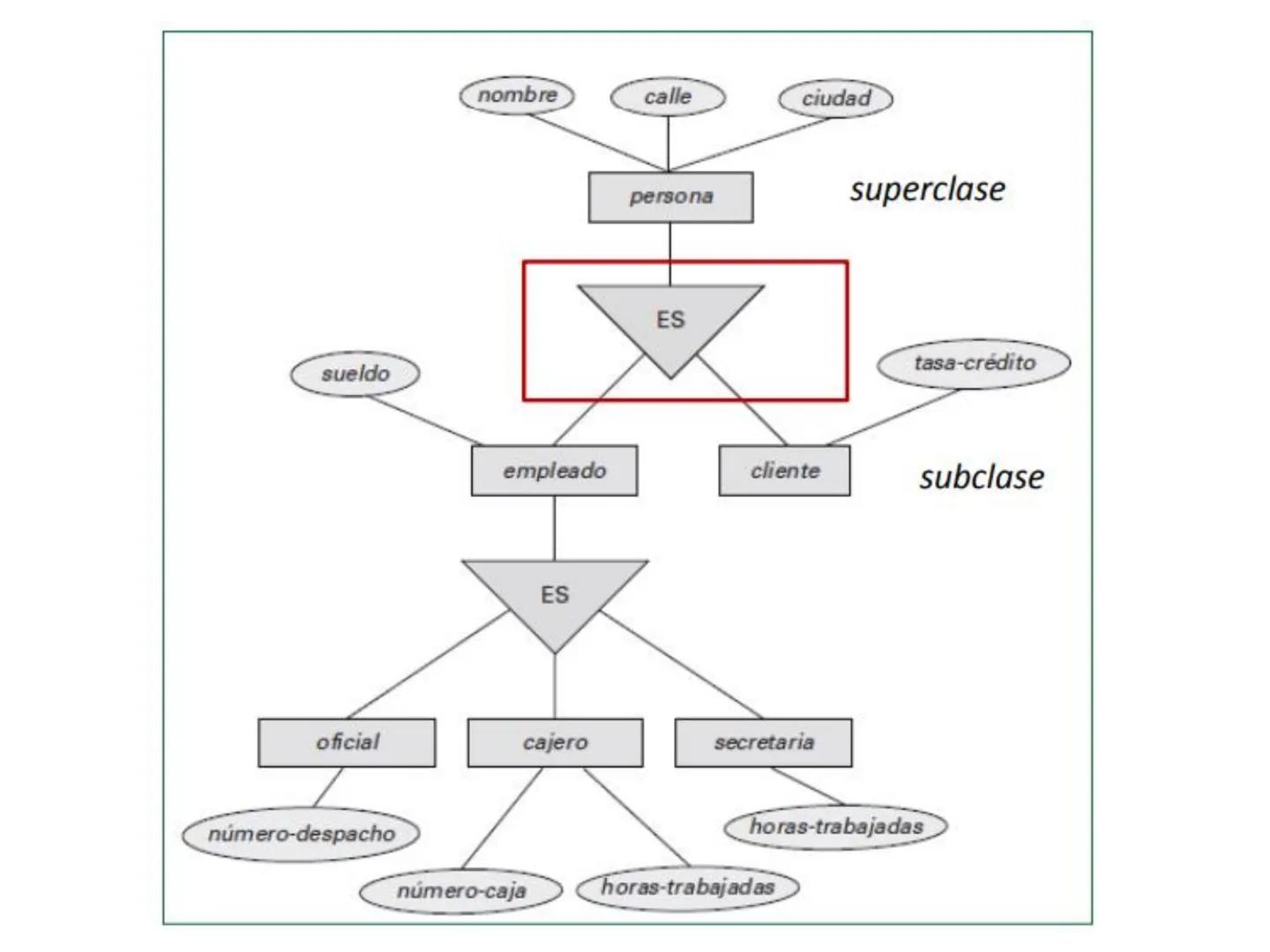

Este diagrama te muestra la estructura completa de una jerarquía de especialización. "Persona" es la superclase que contiene los atributos básicos que todos comparten.

Las subclases "empleado" y "cliente" heredan esos atributos y agregan los suyos propios. Luego, "empleado" se especializa aún más en "oficial", "cajero" y "secretaria".

Cada nivel de especialización agrega atributos específicos: el cajero tiene "número-caja", la secretaria tiene "horas-trabajadas", y así sucesivamente.

Recordá: Los atributos se heredan hacia abajo - las subclases tienen todos los atributos de sus superclases.

Generalización - El proceso inverso

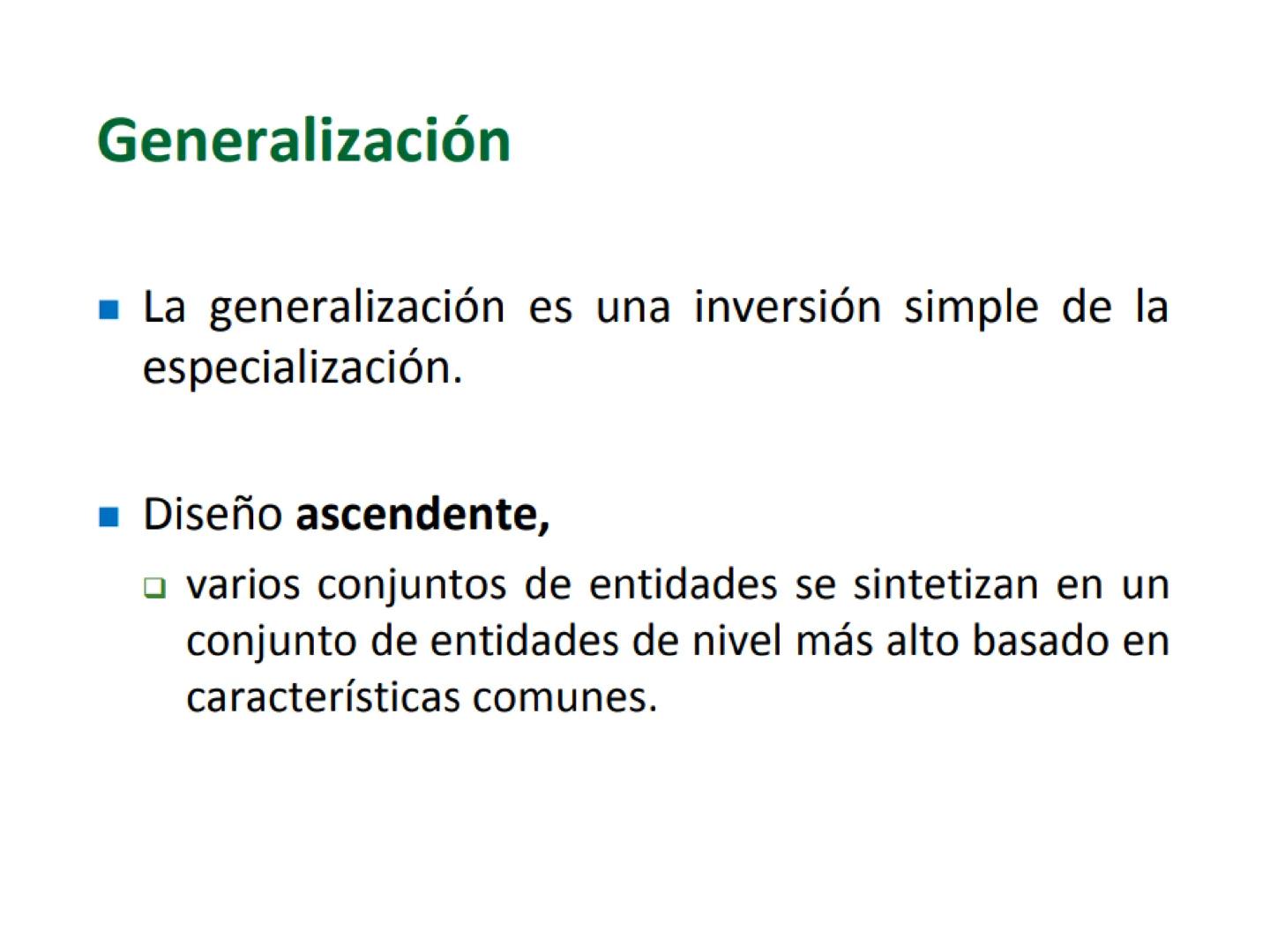

La generalización es exactamente lo opuesto a la especialización. En lugar de dividir una entidad en subgrupos, combinás varias entidades en una más general.

Este diseño ascendente te resulta útil cuando tenés varias entidades que comparten muchas características y querés simplificar tu modelo. Vas de lo específico a lo general.

Por ejemplo, si tenés entidades separadas para "Profesor", "Estudiante" y "Administrativo", podés generalizarlas en una entidad "Persona" que contenga sus características comunes.

Cuándo usarla: La generalización es perfecta cuando tu modelo se está volviendo demasiado complejo y necesitás simplificarlo.

Combinando ambos enfoques

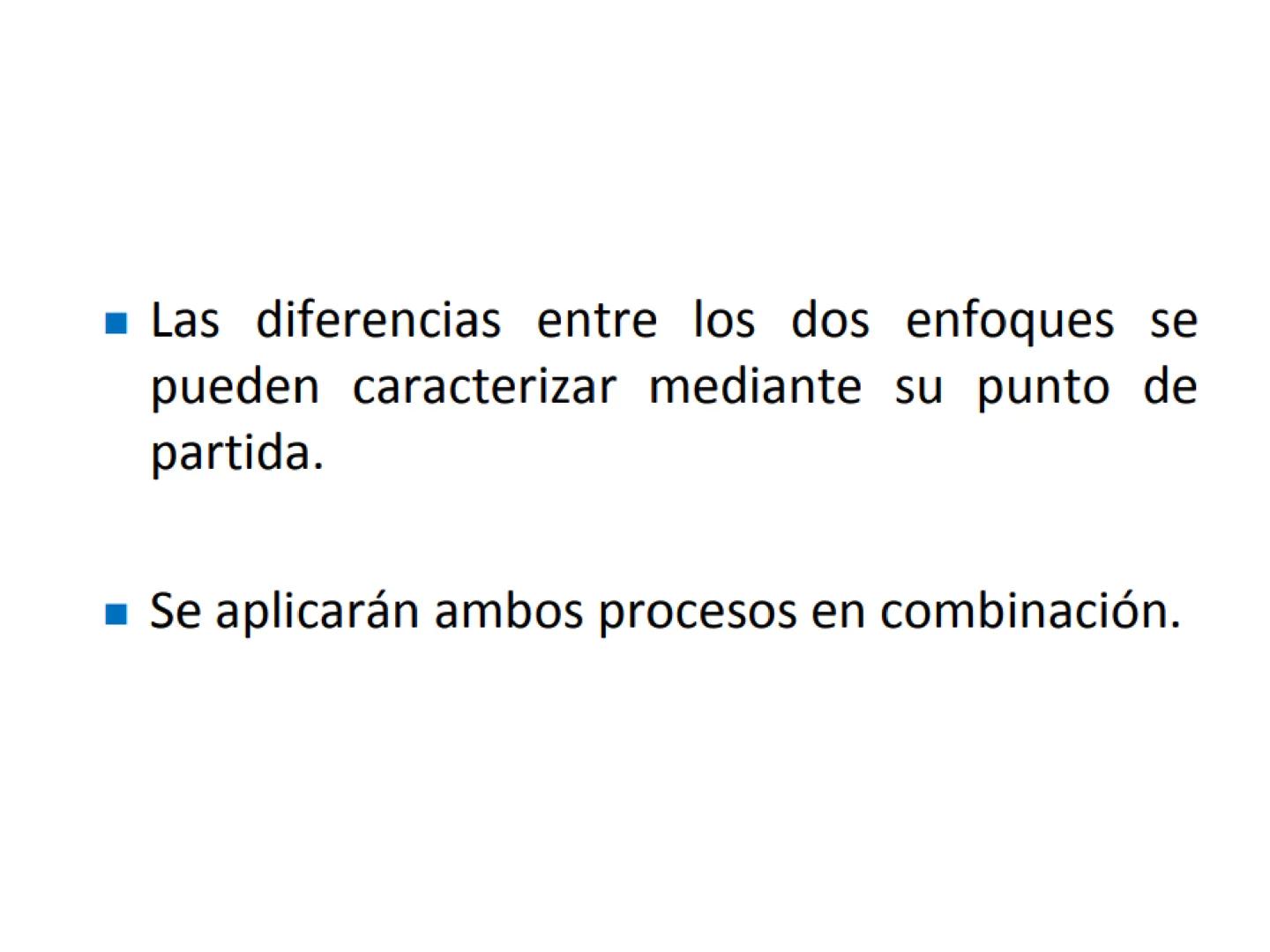

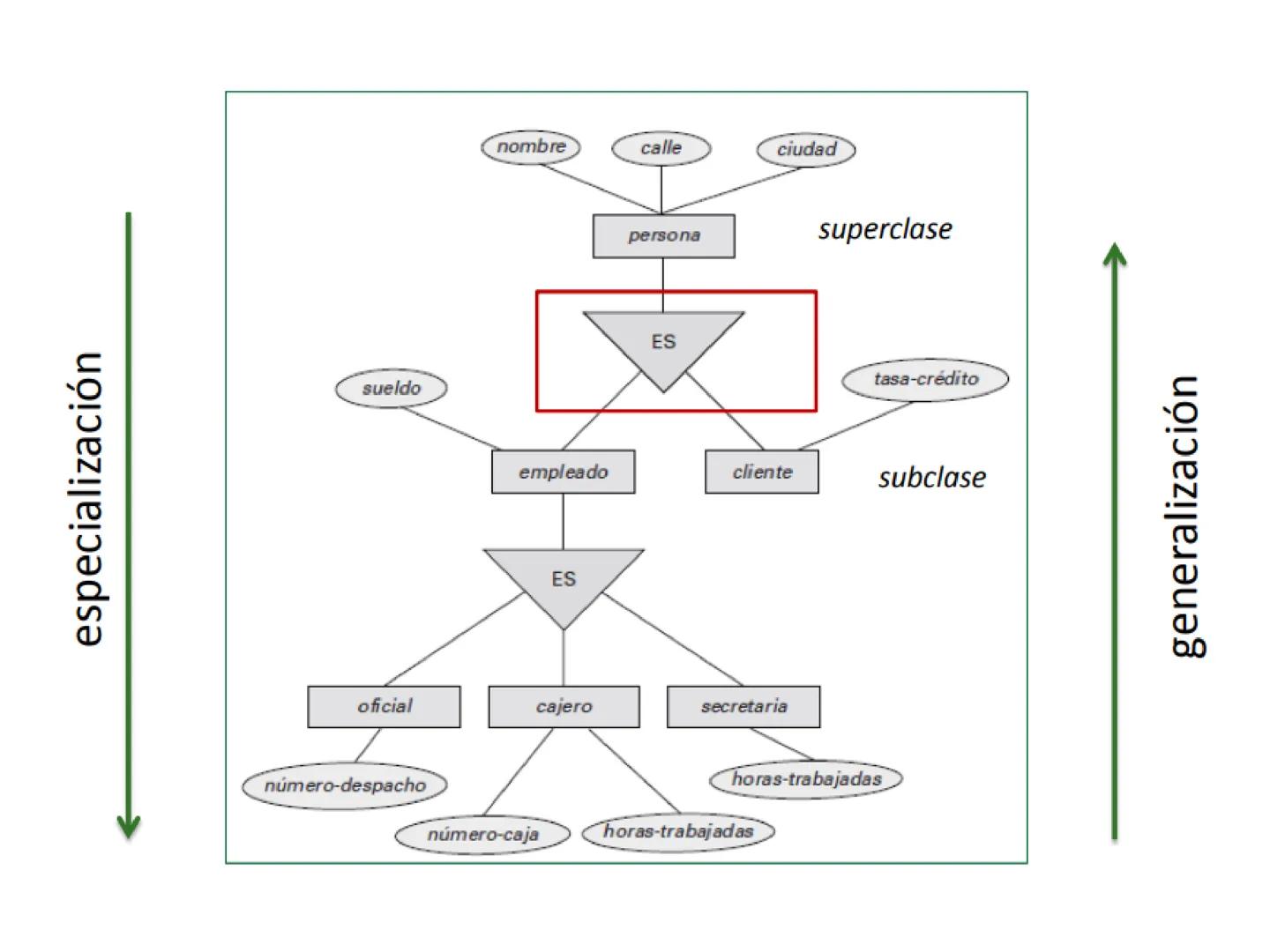

En la práctica, vas a usar especialización y generalización en combinación para crear el mejor diseño posible. La diferencia principal está en tu punto de partida y la dirección que tomás.

Podés empezar con un diseño descendente (especialización) para algunas partes y ascendente (generalización) para otras, dependiendo de lo que mejor se ajuste a cada situación.

La clave está en encontrar el equilibrio perfecto entre detalle y simplicidad para que tu modelo sea útil y fácil de mantener.

Estrategia ganadora: Combiná ambos enfoques según las necesidades específicas de cada parte de tu proyecto.
