Introducción a Circuitos Eléctricos y sus Tipos Fundamentales

¿Qué es un Circuito Eléctrico?

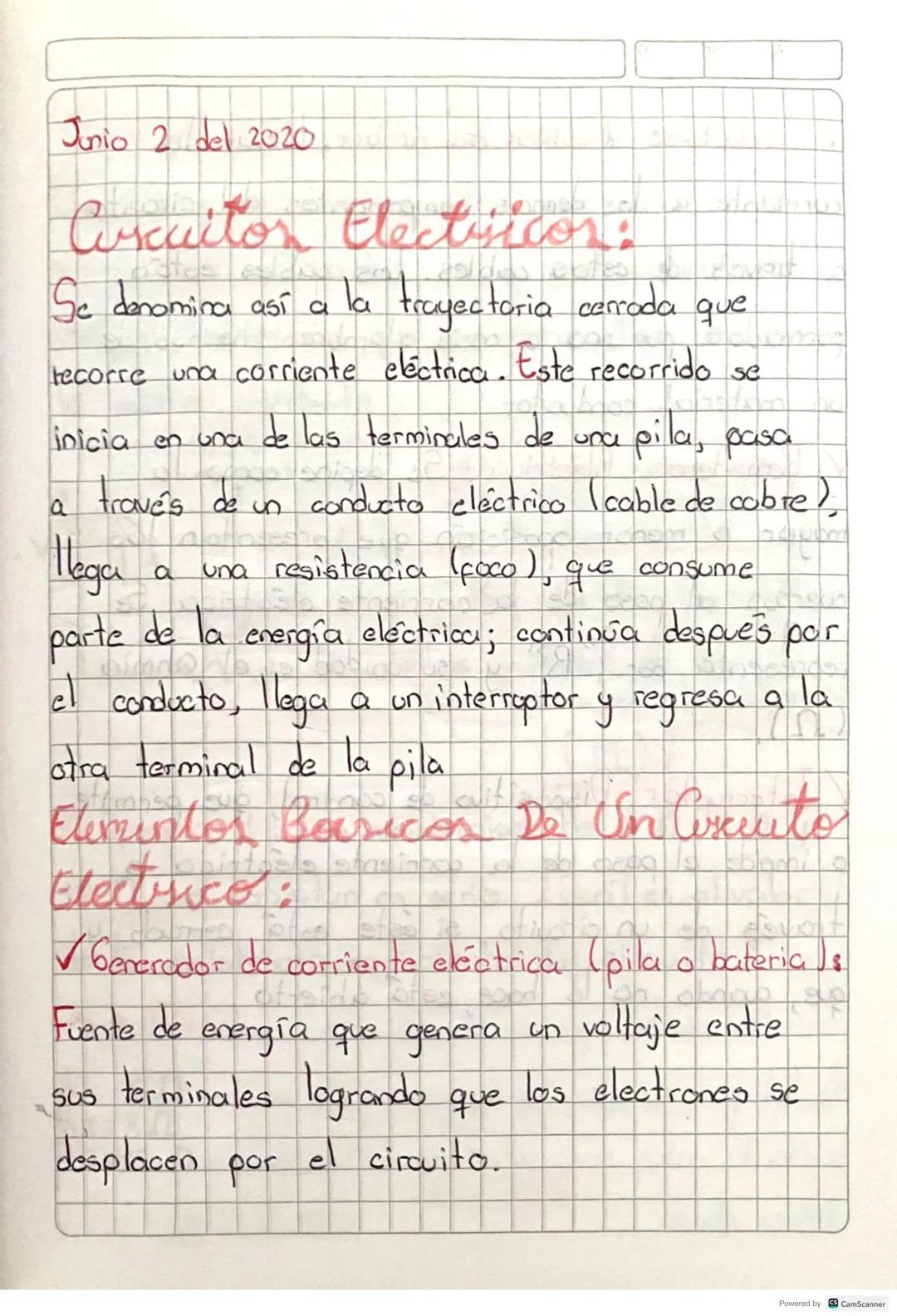

Un circuito eléctrico es básicamente un camino cerrado por donde viaja la electricidad. Imagínate como una pista de carreras donde los electrones corren desde una terminal de la pila, pasan por cables, llegan a una bombilla que consume energía, continúan hasta un interruptor y regresan a la otra terminal de la pila.

Para que funcione correctamente, este camino debe estar completamente cerrado. Si hay una ruptura en cualquier parte, la electricidad no puede fluir y el circuito no funcionará.

Los generadores de corriente eléctrica como las pilas o baterías son el corazón del circuito. Crean un voltaje entre sus terminales que hace que los electrones se muevan por todo el circuito, proporcionando la energía necesaria para hacer funcionar cualquier dispositivo conectado.

💡 Dato curioso: Sin un generador, sería como tener una pista de carreras sin motor de arranque.

Elementos Básicos de Todo Circuito

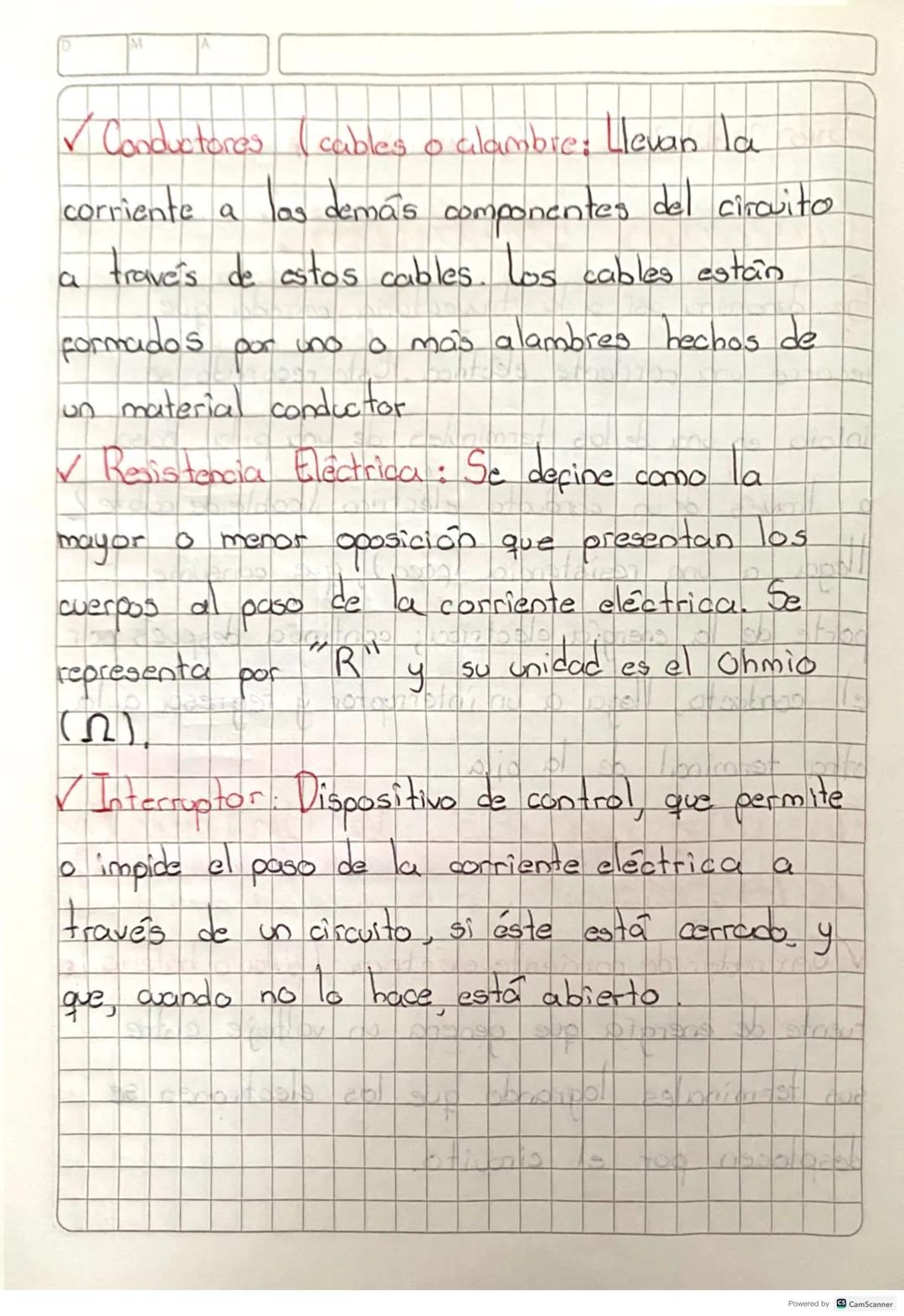

Los conductores son los cables o alambres que llevan la corriente a todos los componentes. Están hechos de materiales conductores como el cobre, que permite que la electricidad fluya fácilmente de un lugar a otro.

La resistencia eléctrica es súper importante de entender. Es la oposición que algunos materiales presentan al paso de la corriente eléctrica. Se representa con la letra "R" y se mide en ohmios (Ω). Entre mayor sea la resistencia, más difícil es que pase la corriente.

El interruptor es tu dispositivo de control favorito. Cuando está cerrado, permite que la corriente pase; cuando está abierto, la bloquea completamente. Es como una puerta que puedes abrir o cerrar para controlar el flujo de electricidad.

⚡ Tip importante: Todos estos elementos deben trabajar juntos para que tu circuito funcione correctamente.

Circuitos en Serie: Todo Conectado en Fila

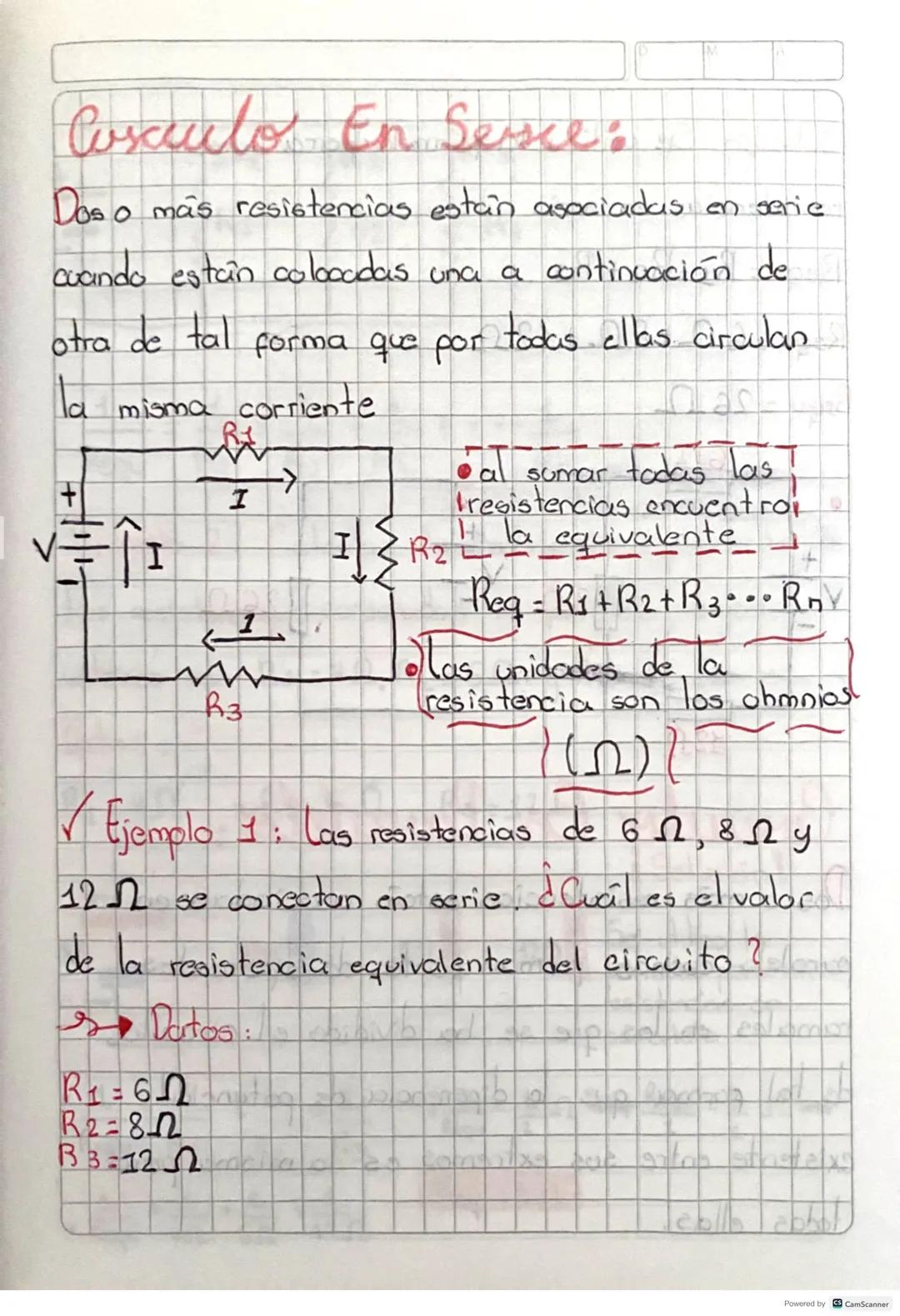

En los circuitos en serie, las resistencias están conectadas una después de otra, como vagones de un tren. La característica más importante es que la misma corriente pasa por todas las resistencias.

Para calcular la resistencia equivalente en serie, simplemente sumas todas las resistencias: R_eq = R₁ + R₂ + R₃ + ... + Rₙ. Es súper fácil de recordar.

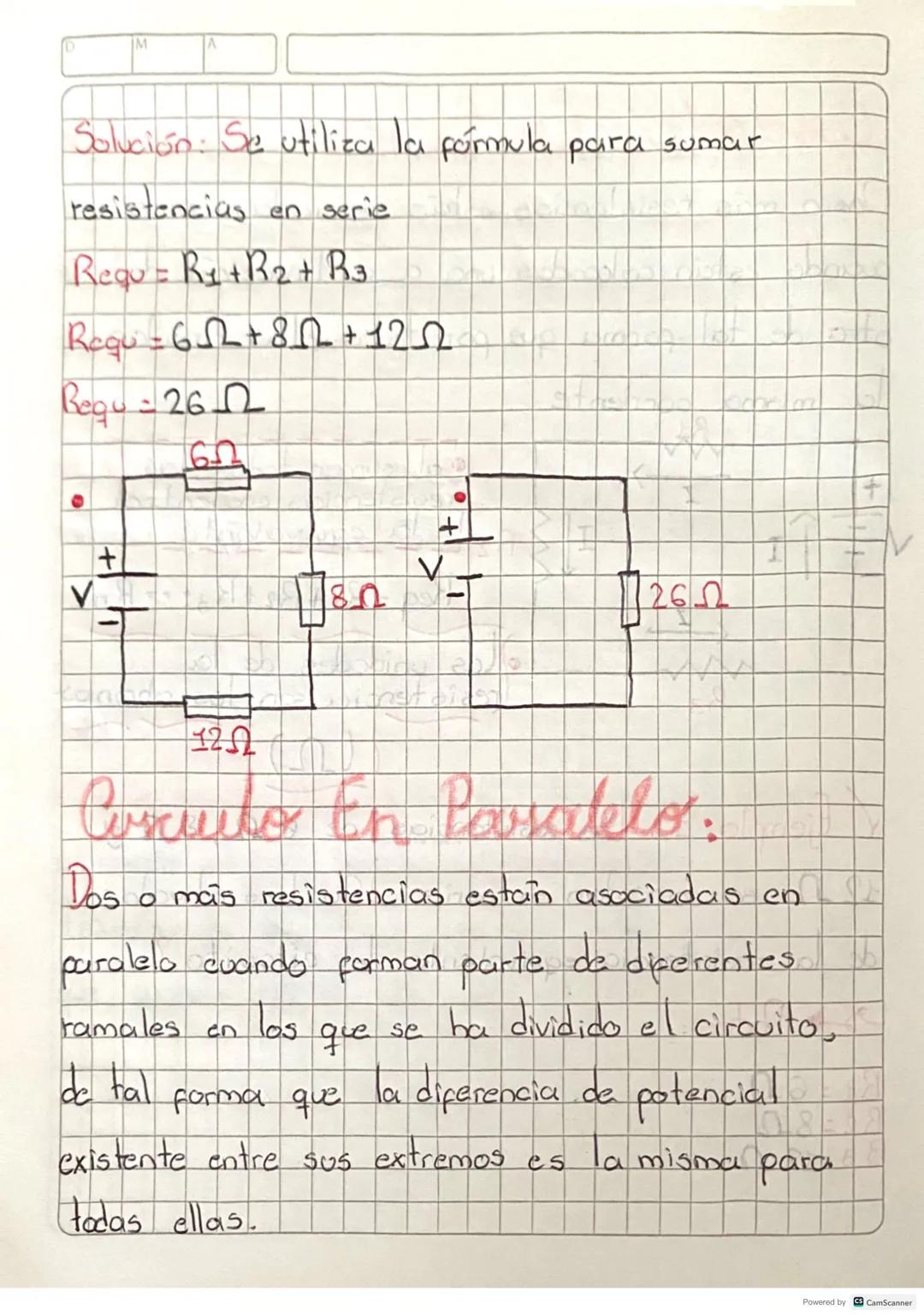

Veamos un ejemplo práctico: si tienes resistencias de 6Ω, 8Ω y 12Ω conectadas en serie, la resistencia total sería: R_eq = 6Ω + 8Ω + 12Ω = 26Ω.

Esta configuración tiene una desventaja: si una resistencia se daña, todo el circuito deja de funcionar. Es como las luces navideñas antiguas que se apagaban todas si se quemaba una sola bombilla.

🔌 Recuerda: En serie = misma corriente para todos + resistencias se suman directamente.

Circuitos en Paralelo: Múltiples Caminos

Los circuitos en paralelo son diferentes porque las resistencias forman ramas separadas. Cada resistencia tiene su propio camino, pero todas comparten el mismo voltaje.

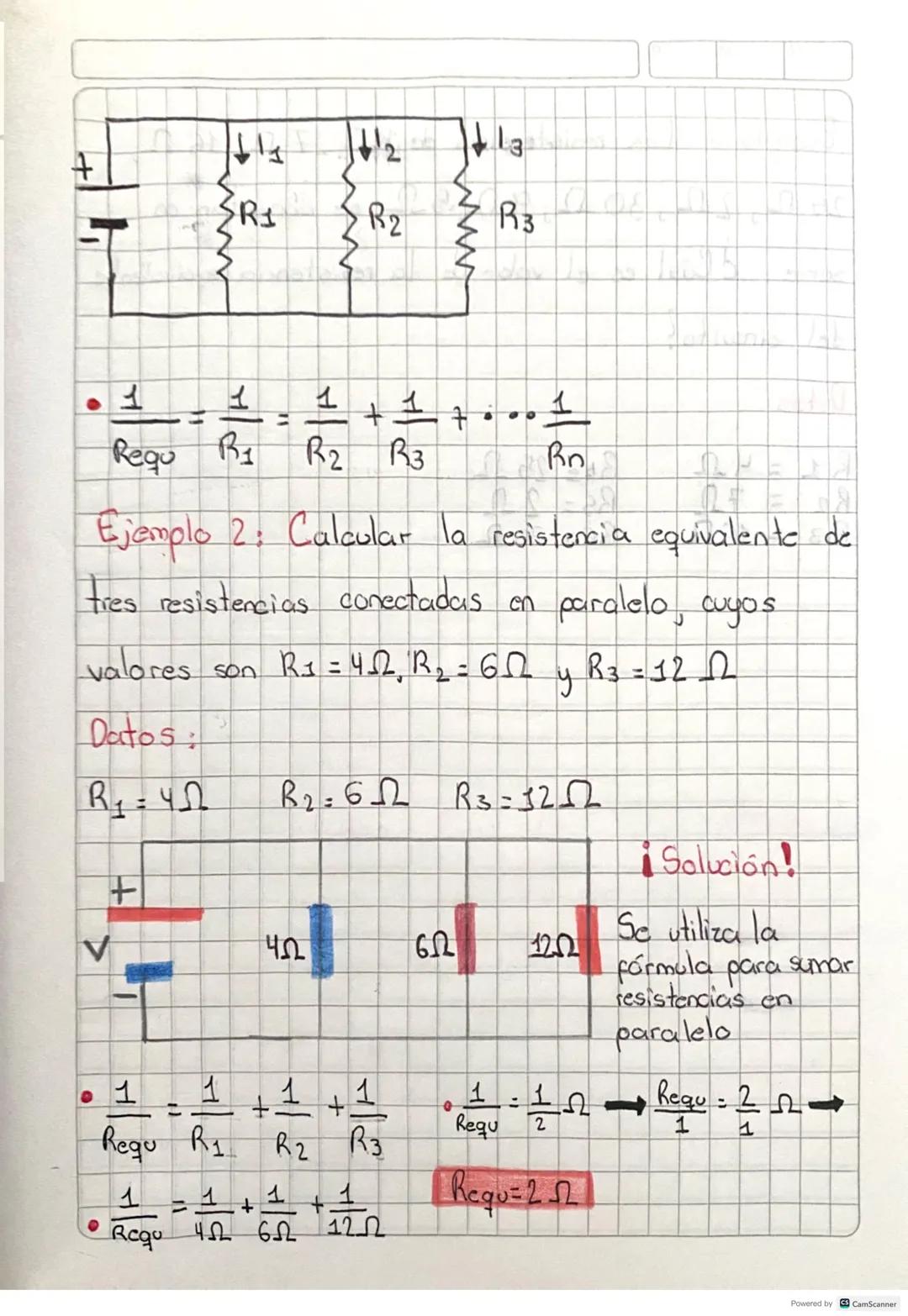

El cálculo de la resistencia equivalente es más complejo: 1/R_eq = 1/R₁ + 1/R₂ + 1/R₃. Aunque parezca complicado, con práctica se vuelve automático.

Con resistencias de 4Ω, 6Ω y 12Ω en paralelo: 1/R_eq = 1/4 + 1/6 + 1/12. Resolviendo esta ecuación obtienes R_eq = 2Ω.

Lo genial de los circuitos en paralelo es que si una resistencia falla, las otras siguen funcionando. Por eso las luces de tu casa funcionan independientemente.

🏠 Aplicación real: Tu casa usa circuitos en paralelo para que puedas encender la luz de tu cuarto sin afectar la de la cocina.
