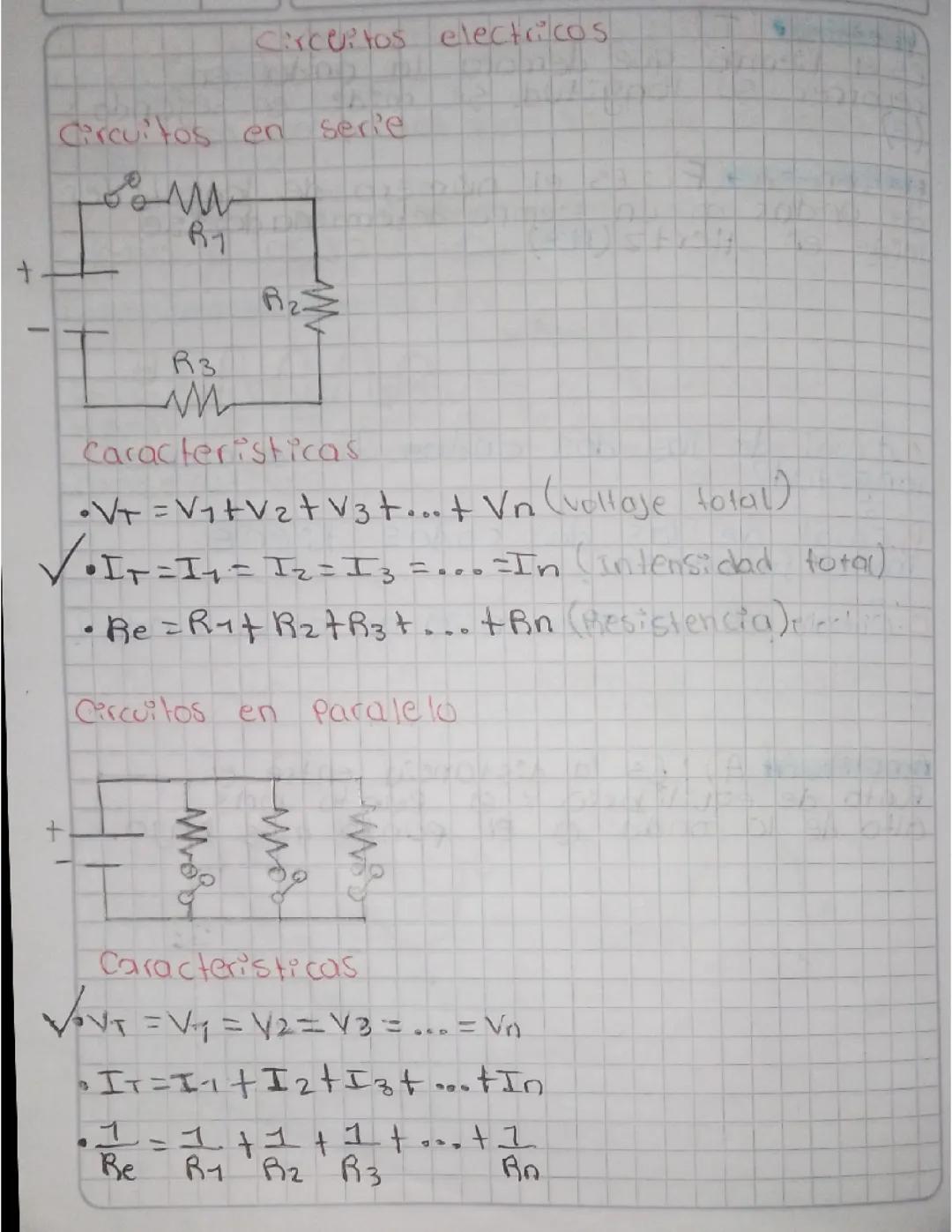

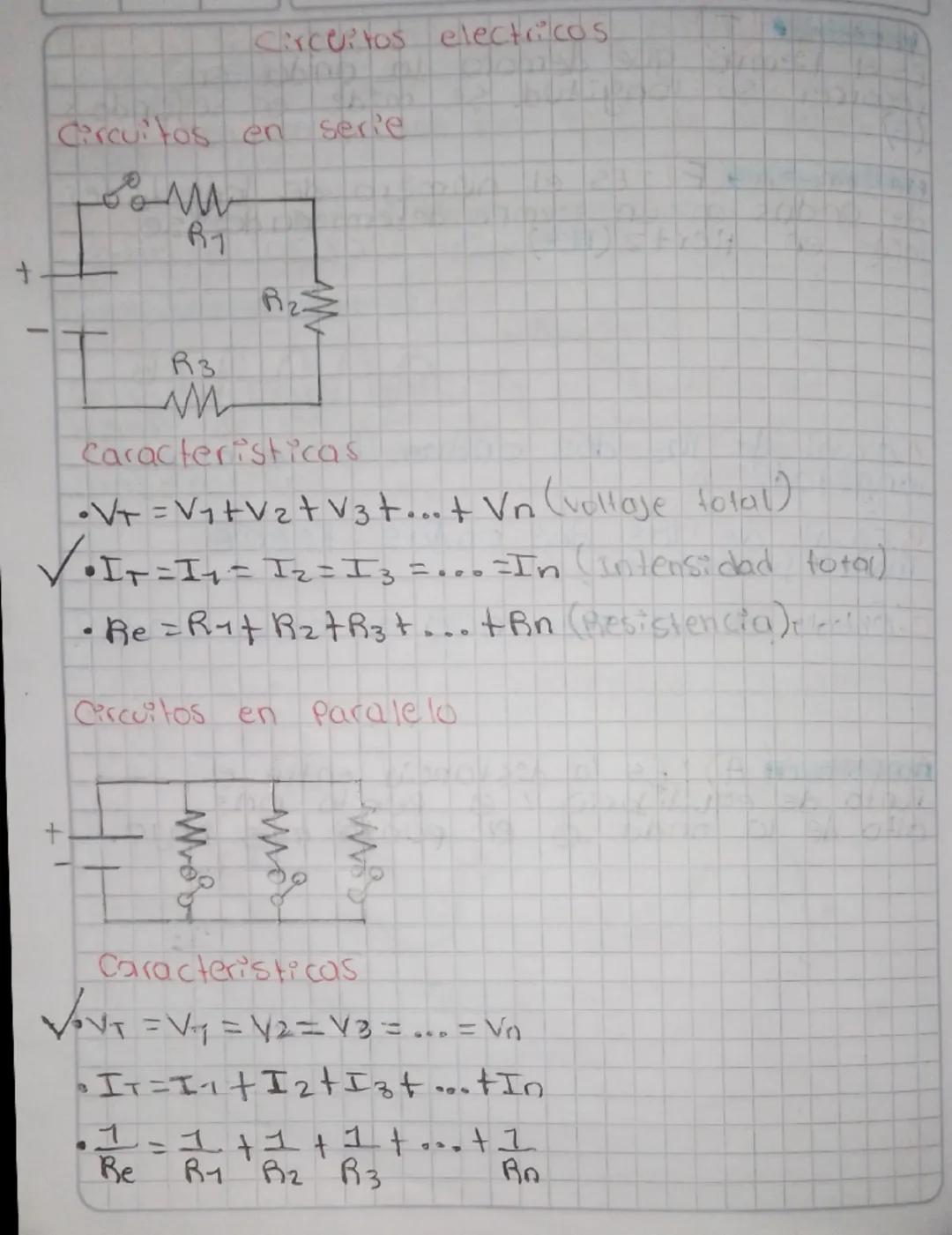

Circuitos Eléctricos: Serie vs Paralelo

Cuando conectamos resistencias en un circuito, podemos hacerlo de dos formas principales: en serie o en paralelo. Cada configuración tiene características muy distintas que afectan el comportamiento de la corriente eléctrica.

En los circuitos en serie, los componentes están conectados uno tras otro formando un único camino para la corriente. Aquí el voltaje total se distribuye entre todos los componentes $V₁ + V₂ + V₃ + ... + Vₙ$, mientras que la intensidad es la misma en todo el circuito. La resistencia equivalente es la suma de todas las resistencias individuales.

En los circuitos en paralelo, cada componente tiene su propio camino independiente. En este caso, el voltaje es el mismo para todos los componentes, pero la intensidad total es la suma de las intensidades individuales. La resistencia equivalente se calcula mediante la fórmula 1/Rₑ = 1/R₁ + 1/R₂ + 1/R₃ + ... + 1/Rₙ.

💡 ¡Dato clave! Los dispositivos en tu hogar están conectados en paralelo, no en serie. ¿Por qué? Porque si estuvieran en serie, cuando apagas un dispositivo, ¡todos dejarían de funcionar!
