Conceptos Básicos en Circuitos Eléctricos

Para analizar circuitos eléctricos necesitas entender algunos elementos fundamentales:

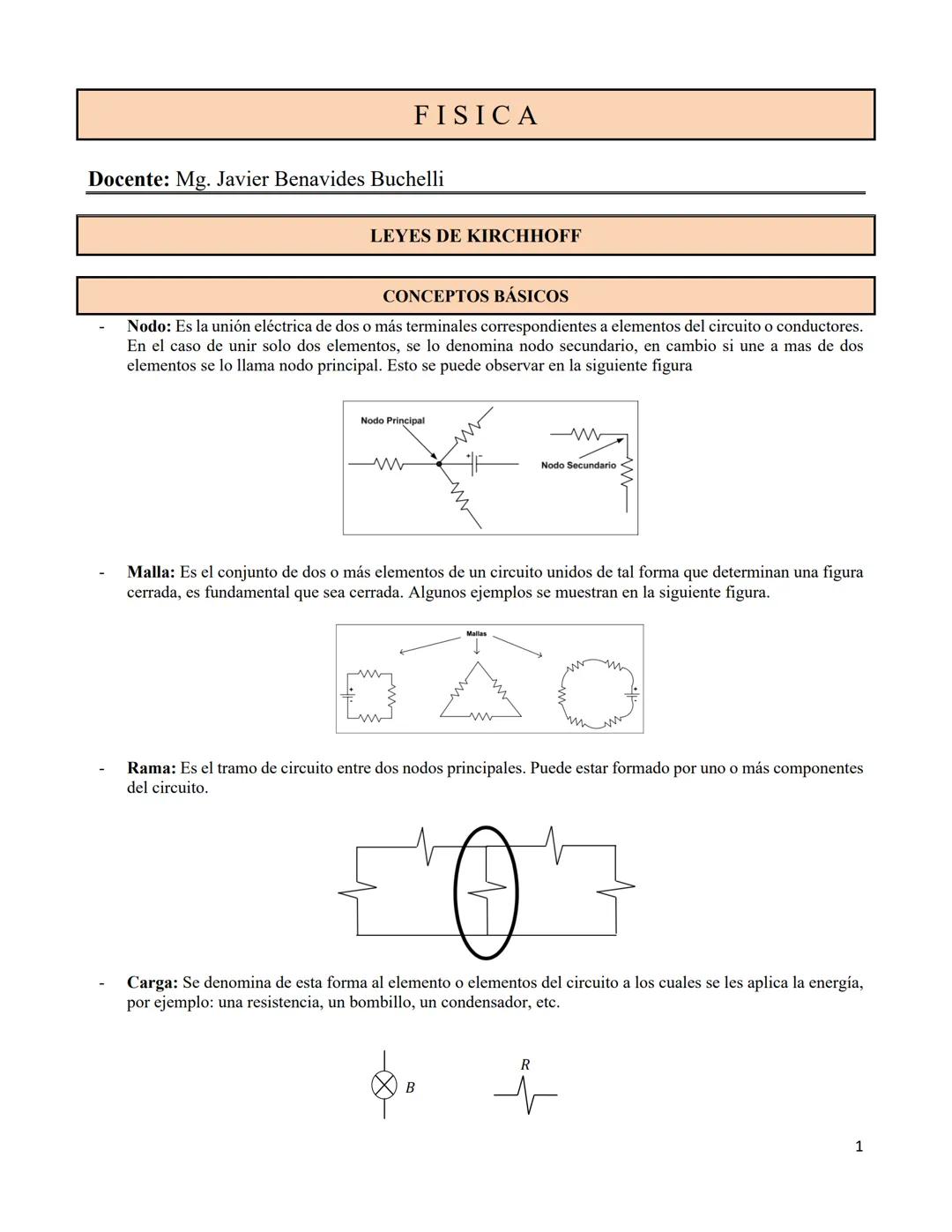

Un nodo es la unión eléctrica de dos o más terminales de elementos del circuito. Los nodos se clasifican en secundarios (unen solo dos elementos) y principales (unen más de dos elementos).

Una malla es un conjunto de elementos que forman una figura cerrada en el circuito. Es esencial que el camino forme un circuito completo sin interrupciones.

Una rama representa el tramo de circuito entre dos nodos principales, pudiendo contener uno o más componentes.

La carga es el elemento del circuito al que se le aplica energía, como resistencias, bombillos o condensadores.

💡 Dato clave: Todo circuito eléctrico se puede descomponer en nodos y mallas, lo que permite aplicar las leyes de Kirchhoff para resolverlo sistemáticamente.

Cuando analices un circuito, primero identifica todos estos elementos para facilitar la aplicación de los métodos de resolución.

Primera Ley de Kirchhoff (Ley de Corrientes)

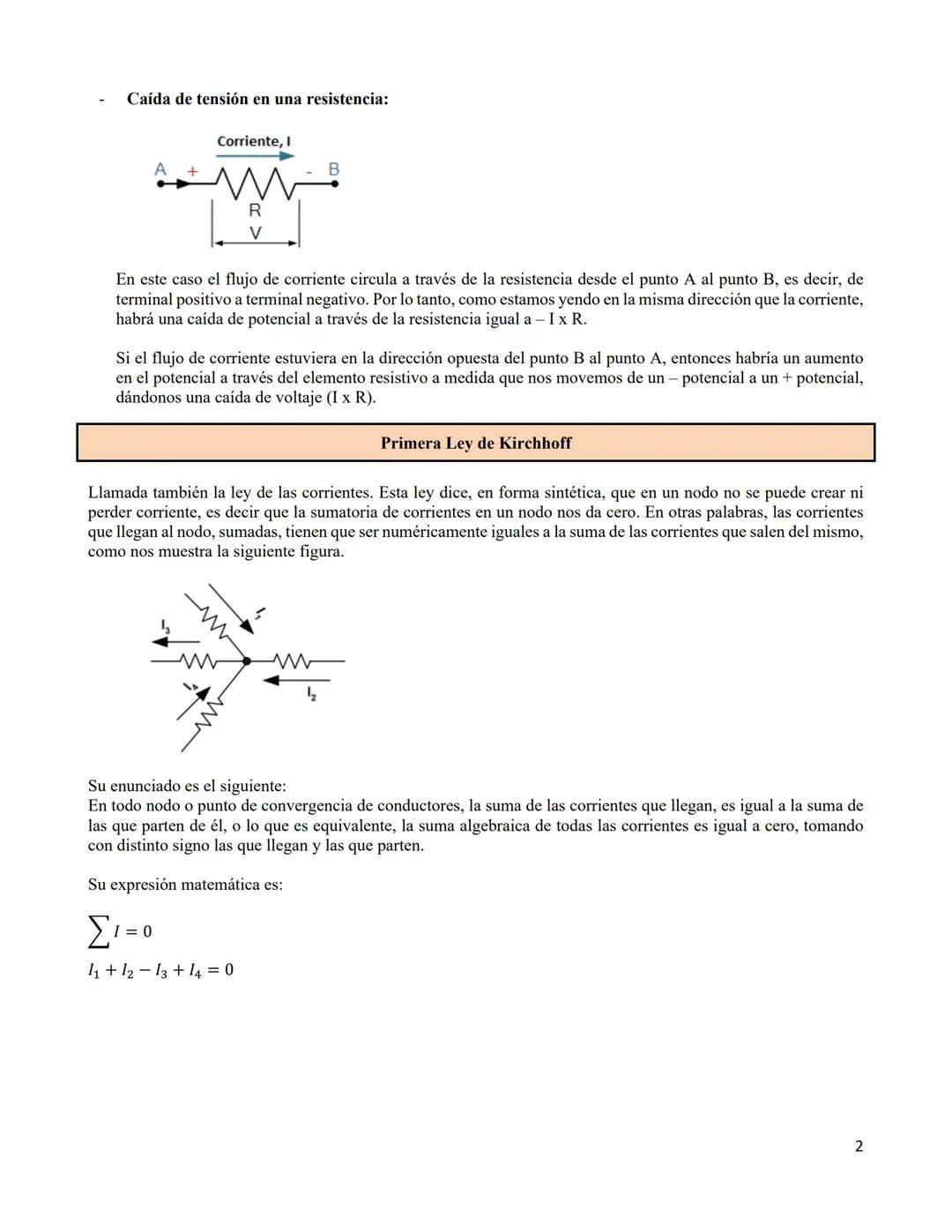

La Primera Ley de Kirchhoff se aplica a los nodos del circuito y establece un principio fundamental: la corriente no puede crearse ni perderse en un nodo.

Formalmente, esta ley dice:

"En todo nodo o punto de convergencia de conductores, la suma de las corrientes que llegan es igual a la suma de las que parten de él."

Matemáticamente se expresa como:

ΣI = 0

Por ejemplo, si tenemos corrientes I₁, I₂, I₃ e I₄ en un nodo, entonces:

I₁ + I₂ - I₃ + I₄ = 0

Cuando analizamos la caída de tensión en una resistencia, debemos considerar la dirección de la corriente:

• Si la corriente circula del terminal positivo al negativo, la caída de potencial es -I×R
• Si va en sentido contrario, hay un aumento de potencial, siendo la caída I×R

💡 Consejo práctico: Asigna signos positivos a las corrientes que entran al nodo y negativos a las que salen, o viceversa, pero mantén la consistencia en todo el análisis.

Esta ley es fundamental porque te permite establecer ecuaciones que relacionan las corrientes en diferentes partes del circuito.

Segunda Ley de Kirchhoff (Ley de Voltajes)

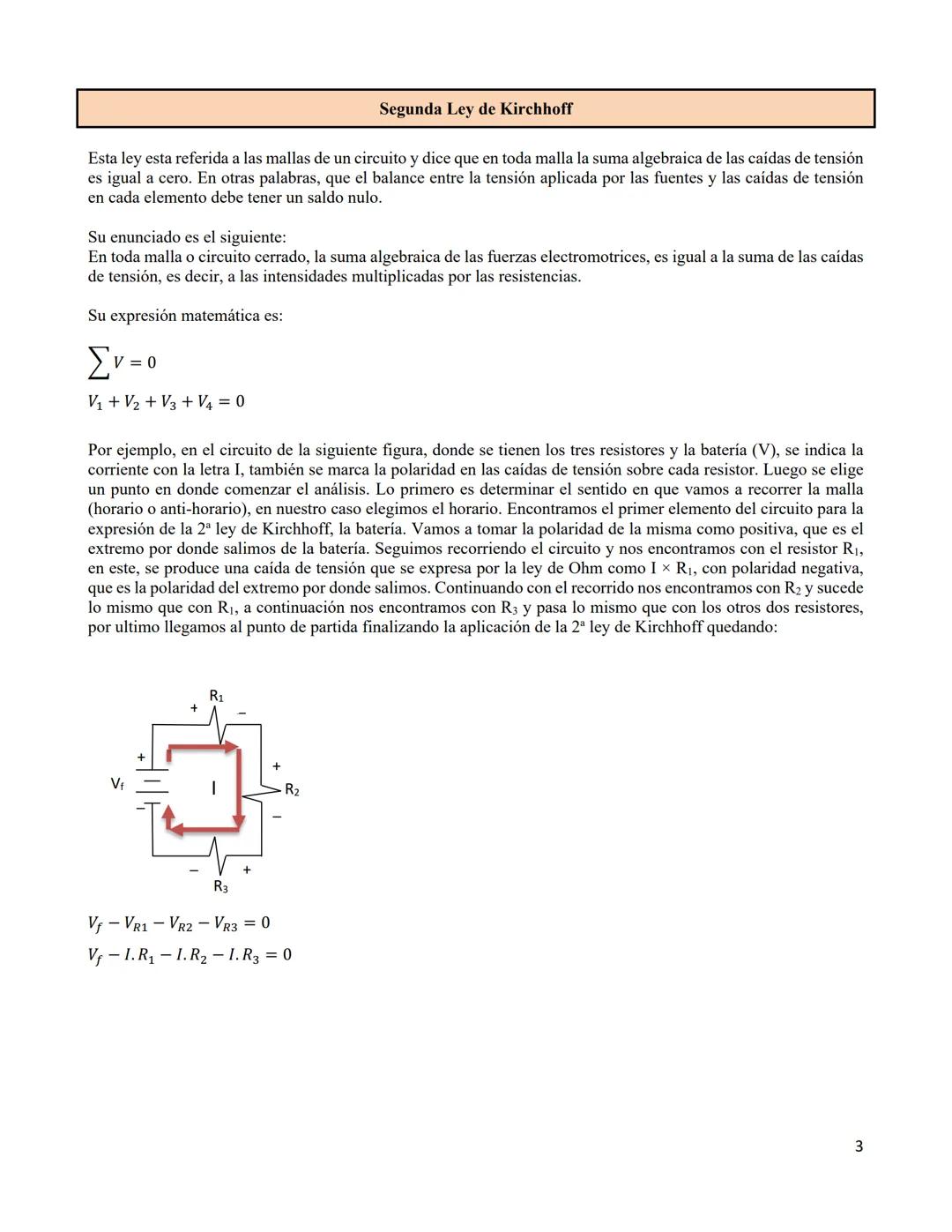

La Segunda Ley de Kirchhoff se centra en las mallas del circuito y establece que en toda malla cerrada, la suma algebraica de todas las caídas de tensión es cero.

Esta ley dice: "En toda malla o circuito cerrado, la suma algebraica de las fuerzas electromotrices es igual a la suma de las caídas de tensión."

Su expresión matemática es:

ΣV = 0

Para aplicar esta ley:

1. Elige un punto de inicio en la malla
2. Decide un sentido de recorrido (horario o antihorario)
3. Suma algebraicamente todas las tensiones que encuentres en el recorrido

Por ejemplo, en un circuito con una batería (V) y tres resistencias (R₁, R₂, R₃), la ecuación sería:

V - I×R₁ - I×R₂ - I×R₃ = 0

💡 Importante: Al recorrer una malla, cuando entras por el terminal positivo de una fuente, su valor es positivo. Al atravesar una resistencia en dirección de la corriente, su caída de tensión es negativa.

Esta ley complementa a la Primera Ley de Kirchhoff y juntas permiten resolver completamente cualquier circuito eléctrico.

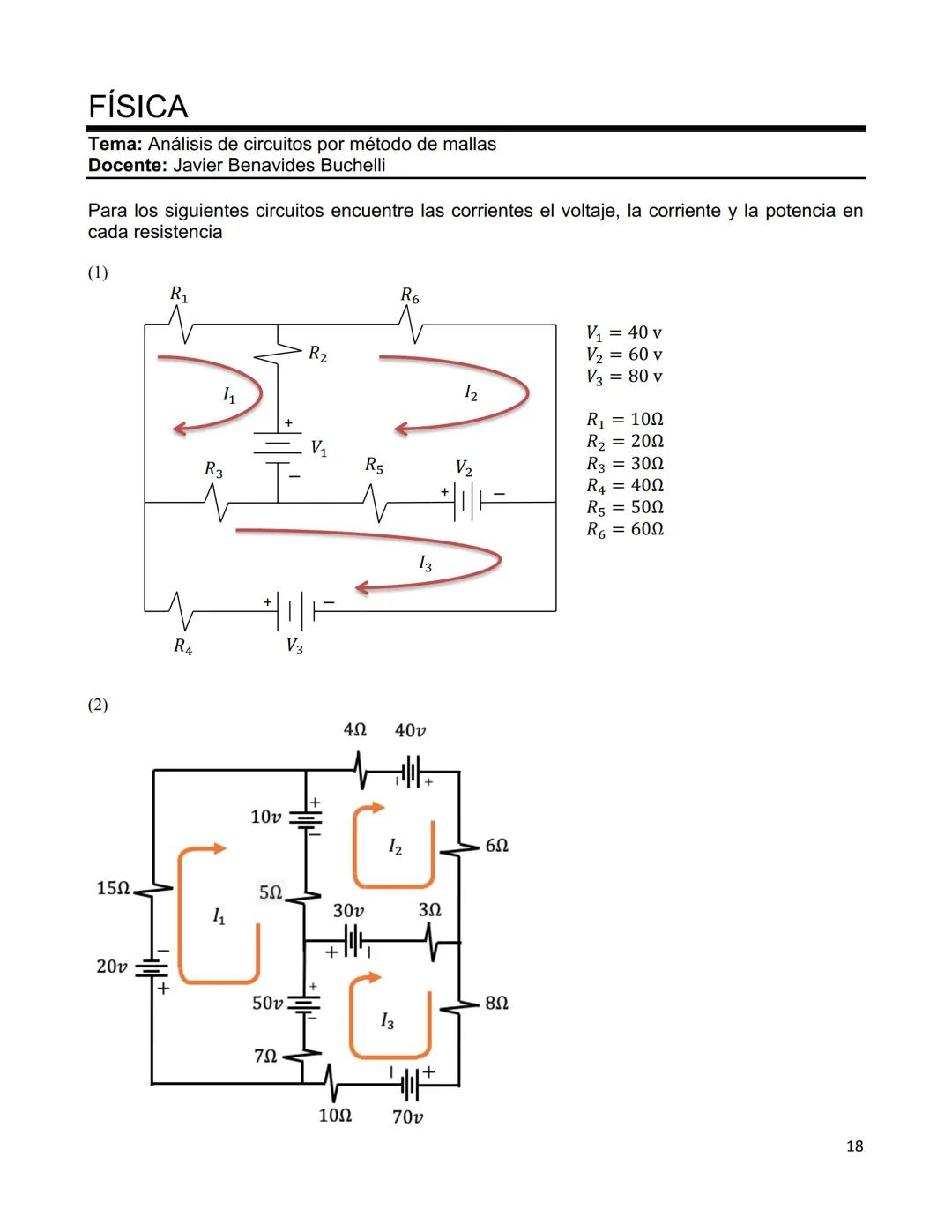

Método de las Corrientes de Mallas

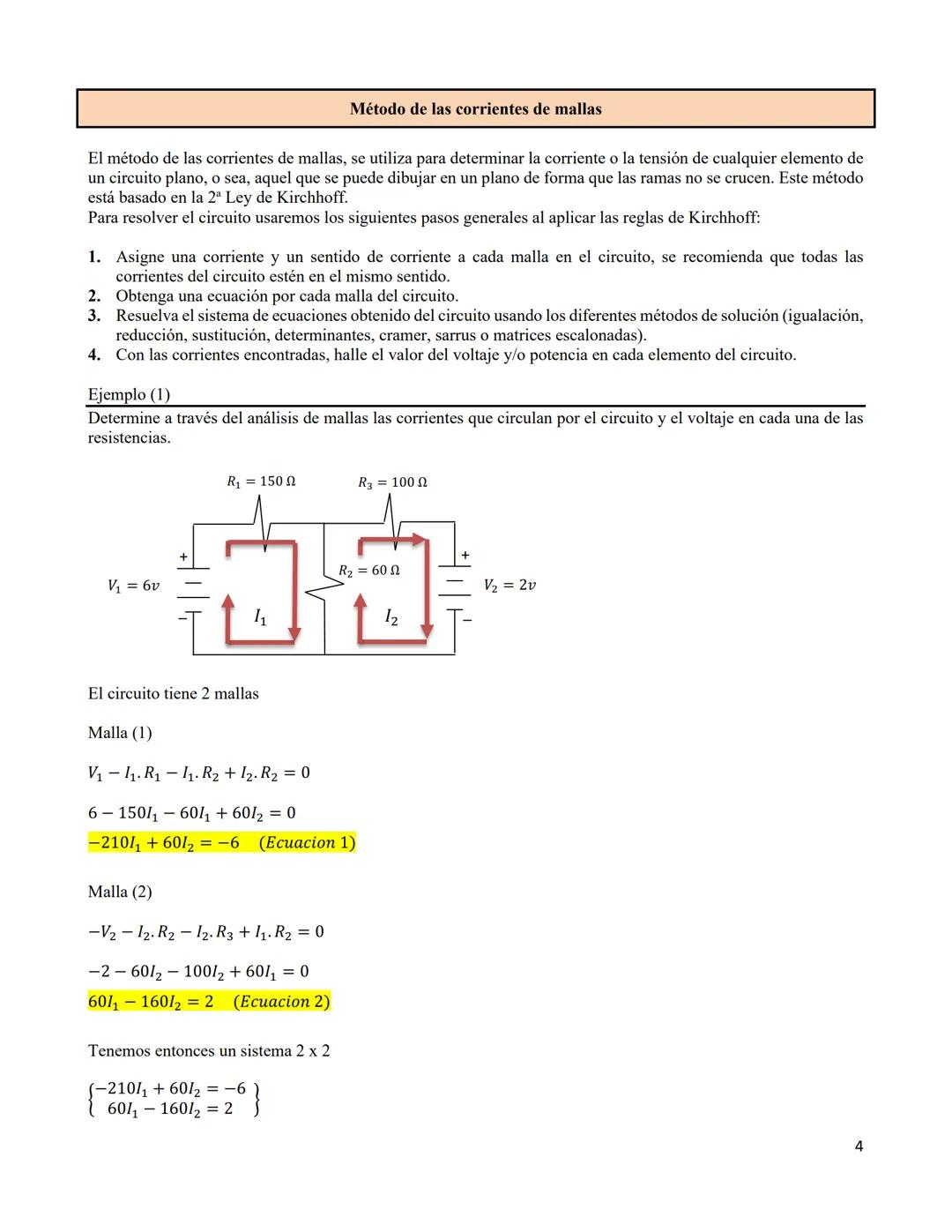

El método de las corrientes de mallas es una técnica sistemática para resolver circuitos planos usando la Segunda Ley de Kirchhoff.

Para aplicar este método, sigue estos pasos:

1. Asigna una corriente y dirección a cada malla del circuito (preferiblemente todas en el mismo sentido)
2. Obtén una ecuación para cada malla aplicando la Segunda Ley de Kirchhoff
3. Resuelve el sistema de ecuaciones usando métodos como igualación, reducción, sustitución o determinantes
4. Calcula voltajes y potencias en cada componente usando los valores de corriente encontrados

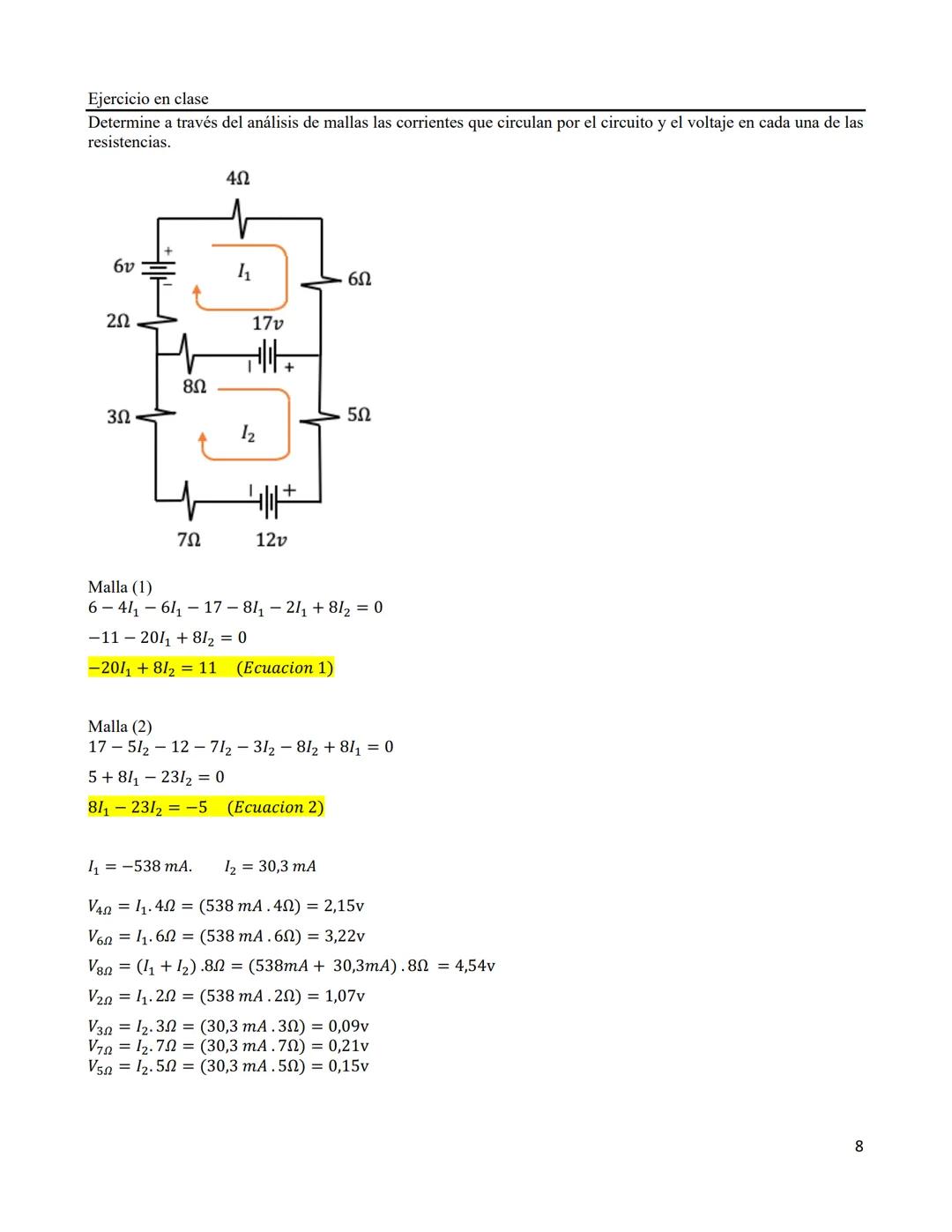

Ejemplo práctico:

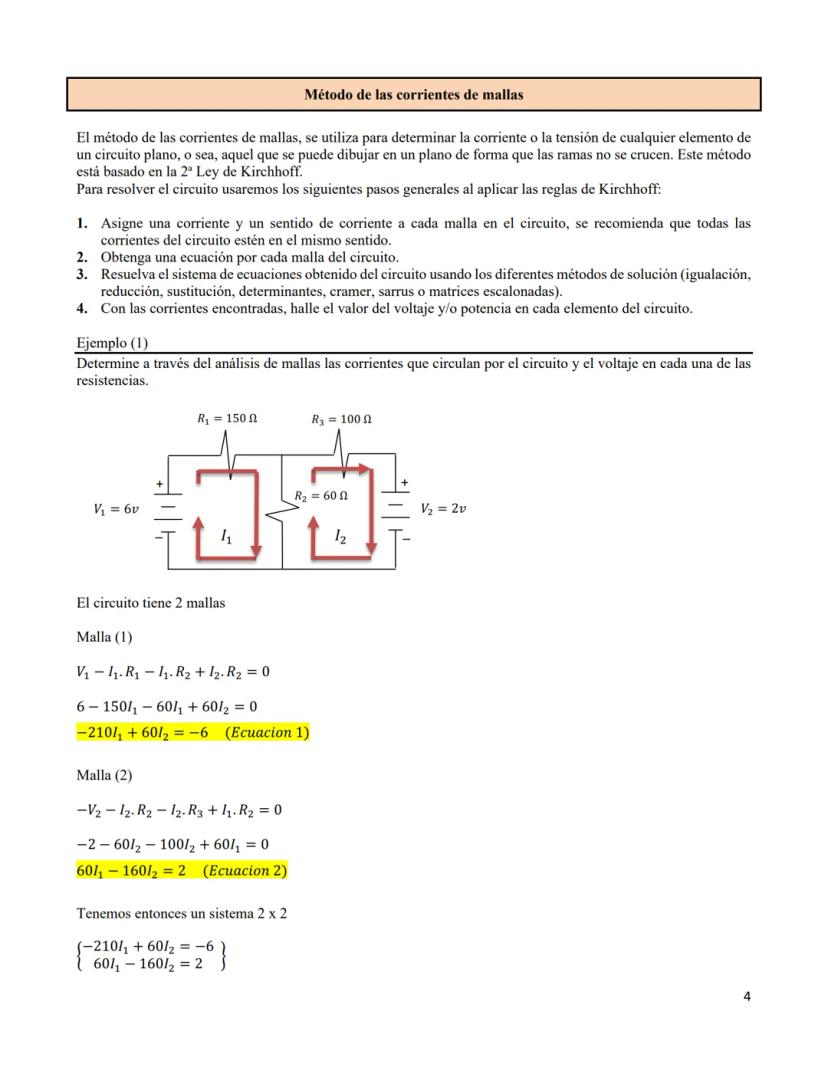

Para un circuito con dos mallas, resistencias R₁=150Ω, R₂=60Ω, R₃=100Ω y fuentes V₁=6V, V₂=2V:

Malla (1):

V₁ - I₁R₁ - I₁R₂ + I₂R₂ = 0
6 - 150I₁ - 60I₁ + 60I₂ = 0
-210I₁ + 60I₂ = -6

Malla (2):

-V₂ - I₂R₃ - I₂R₂ + I₁R₂ = 0
-2 - 100I₂ - 60I₂ + 60I₁ = 0
60I₁ - 160I₂ = 2

💡 Truco para recordar: En este método, las corrientes de malla son las "incógnitas principales" que usamos para expresar todas las corrientes reales del circuito.

Resolviendo este sistema de ecuaciones, encontrarás los valores de corriente en cada malla y podrás calcular todos los voltajes y potencias.

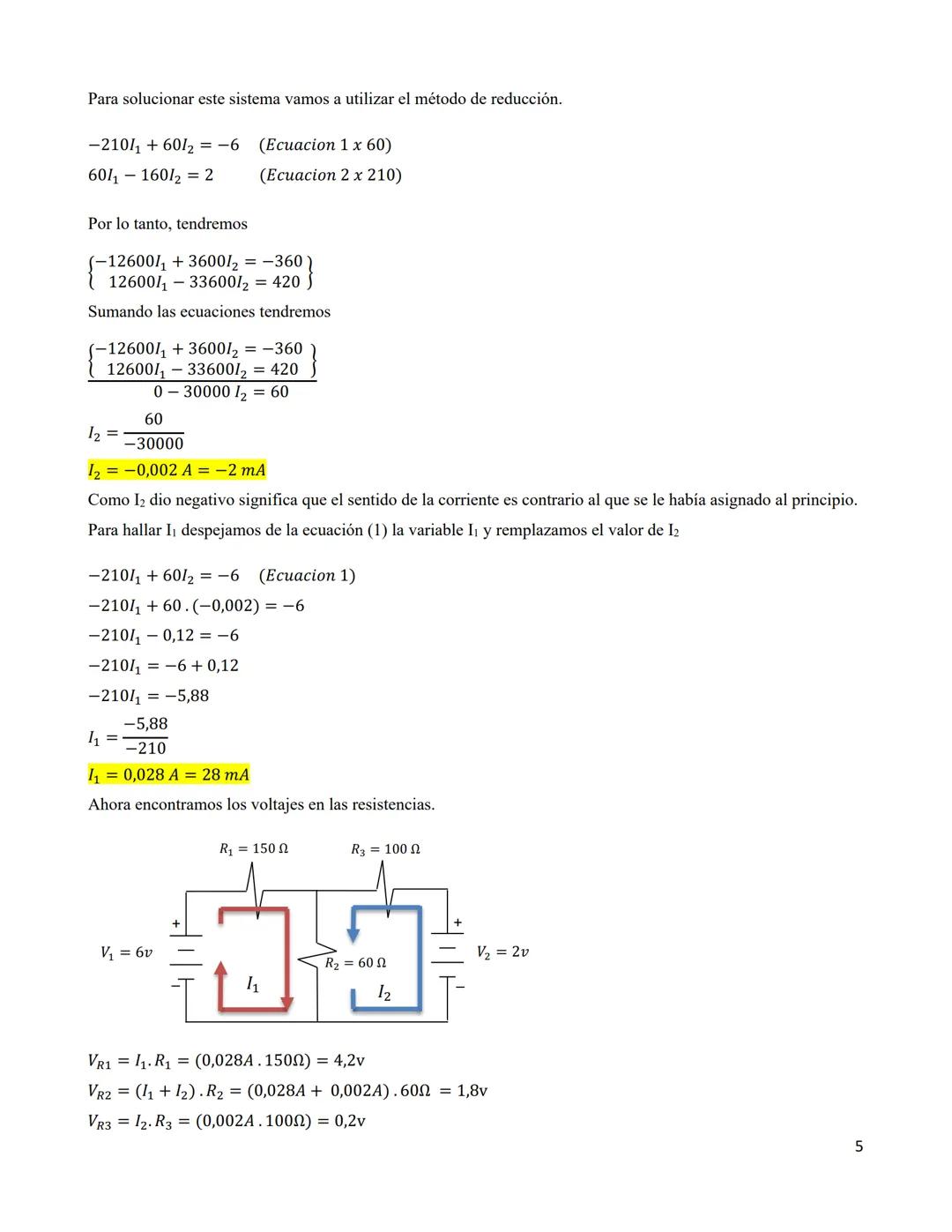

Método de Resolución de Sistemas de Ecuaciones

Al analizar circuitos complejos, obtendrás sistemas de ecuaciones que requieren métodos algebraicos para su resolución. Veamos cómo solucionar el ejemplo anterior:

Para el sistema:

-210I₁ + 60I₂ = -6
60I₁ - 160I₂ = 2

Usando el método de reducción:

1. Multiplicamos la primera ecuación por 60 y la segunda por 210:

   -12600I₁ + 3600I₂ = -360
   12600I₁ - 33600I₂ = 420


2. Sumamos las ecuaciones para eliminar I₁:

   0 - 30000I₂ = 60


3. Despejamos I₂:

   I₂ = -0.002 A = -2 mA


4. Con este valor, calculamos I₁ desde la primera ecuación original:

   -210I₁ + 60(-0.002) = -6
   -210I₁ - 0.12 = -6
   I₁ = 0.028 A = 28 mA


Una vez obtenidas las corrientes, calculamos los voltajes en cada resistencia:

VR₁ = I₁R₁ = 0.028A × 150Ω = 4.2V
VR₂ = (I₁-I₂)R₂ = (0.028A - (-0.002A)) × 60Ω = 1.8V
VR₃ = I₂R₃ = -0.002A × 100Ω = 0.2V

💡 Nota importante: El signo negativo en I₂ indica que la dirección real de la corriente es opuesta a la que asignamos inicialmente.

Estos cálculos te permiten conocer el comportamiento completo del circuito.

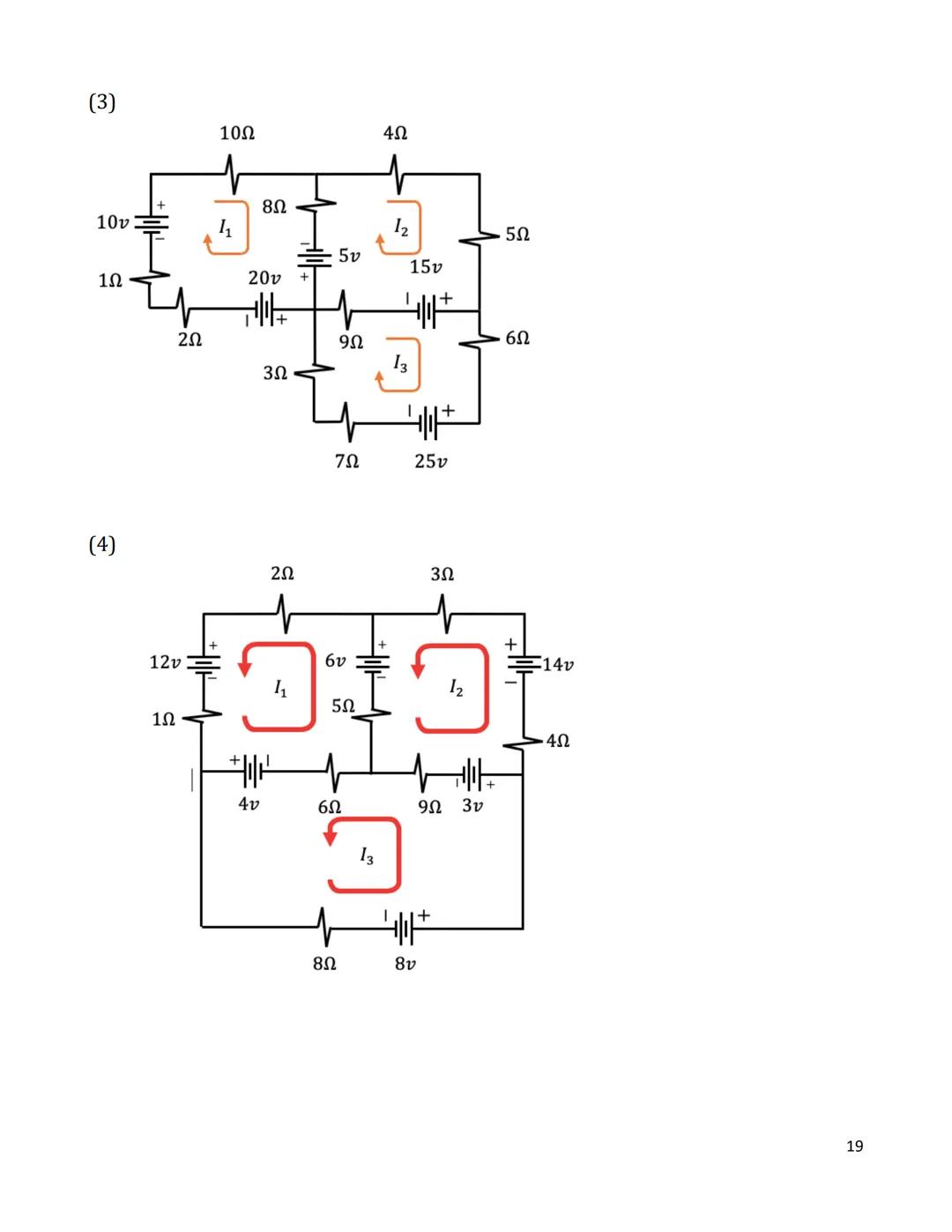

Aplicación del Método para Circuitos de Tres Mallas

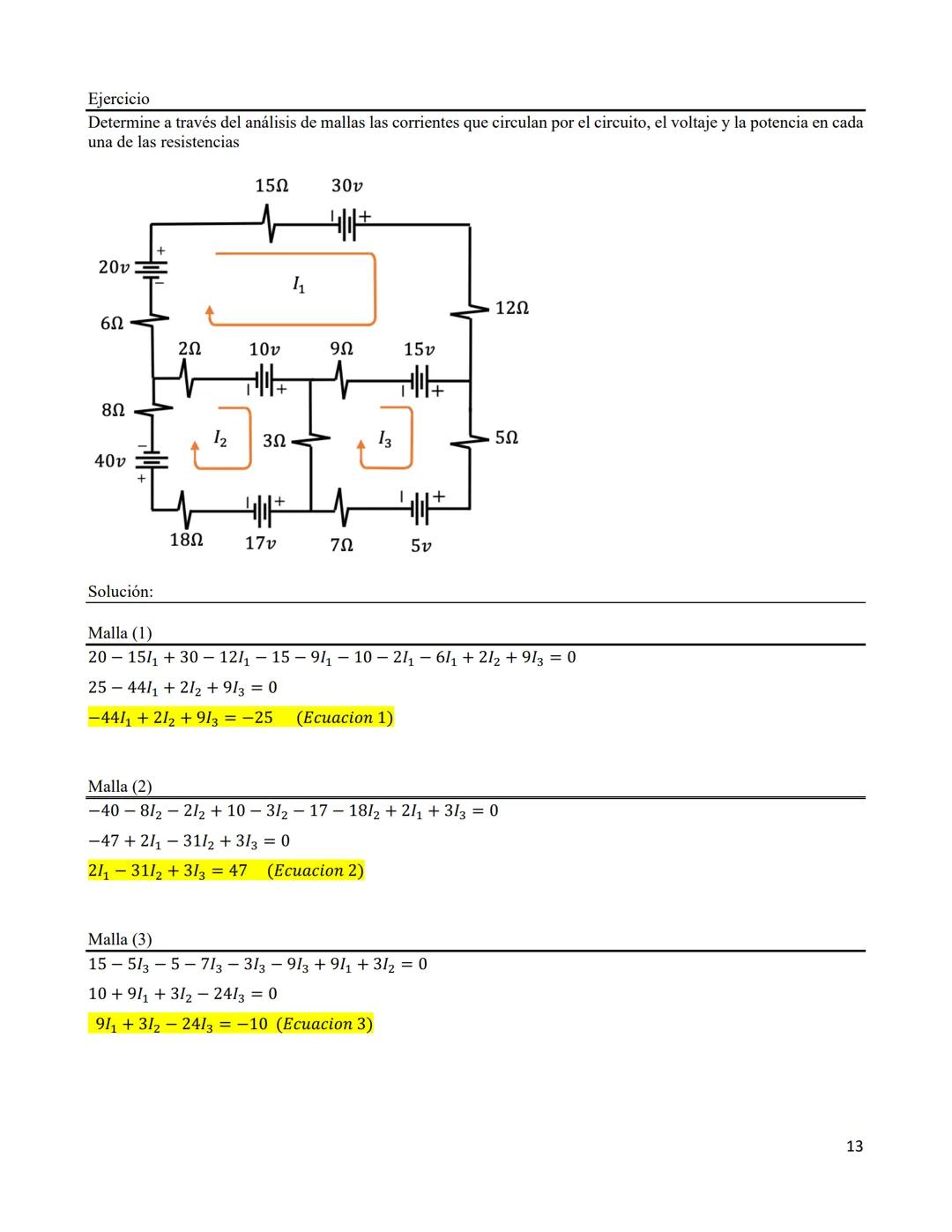

Para circuitos más complejos con tres mallas, el procedimiento es el mismo pero obtendremos tres ecuaciones. Veamos cómo resolverlas usando el método de igualación.

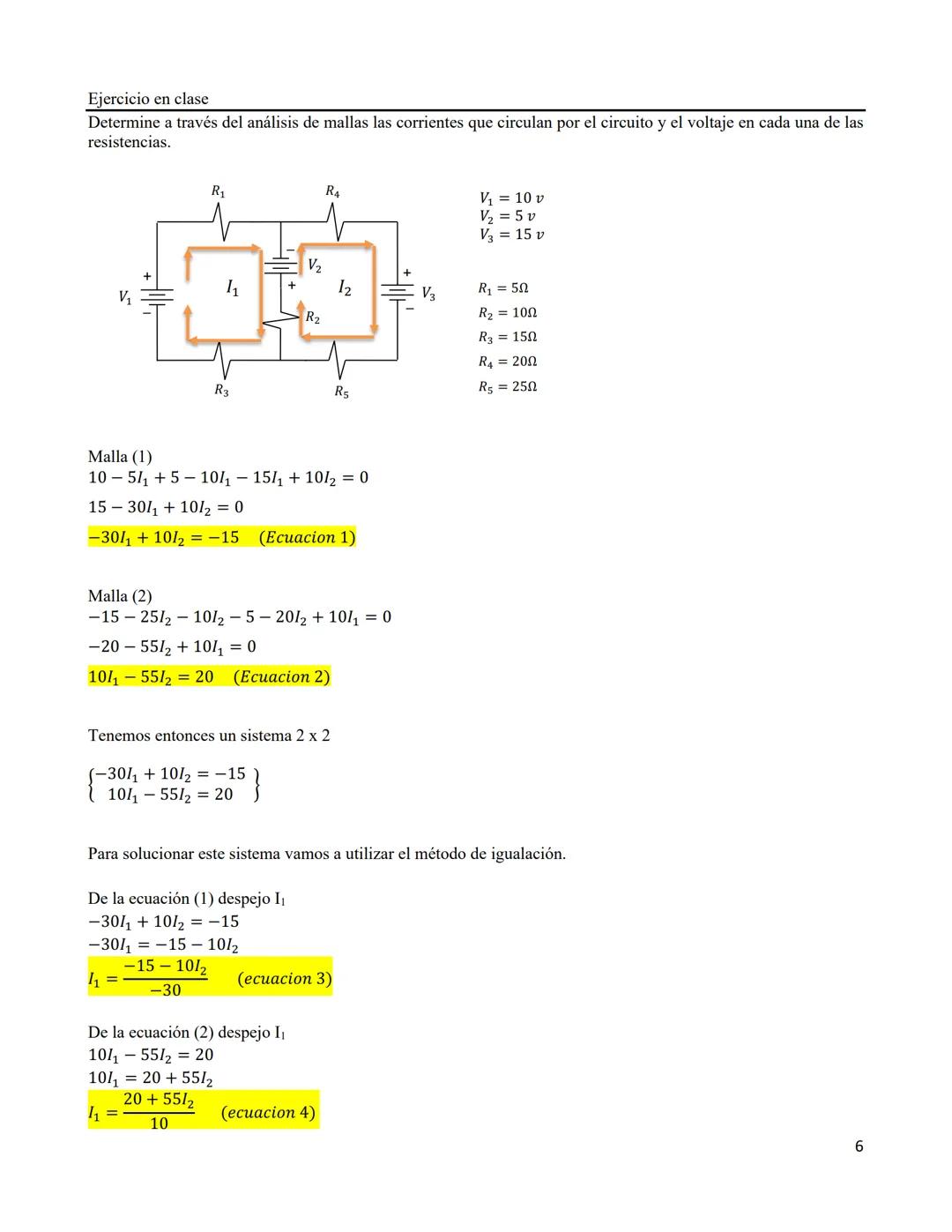

Supongamos un circuito con tres mallas y las siguientes ecuaciones:

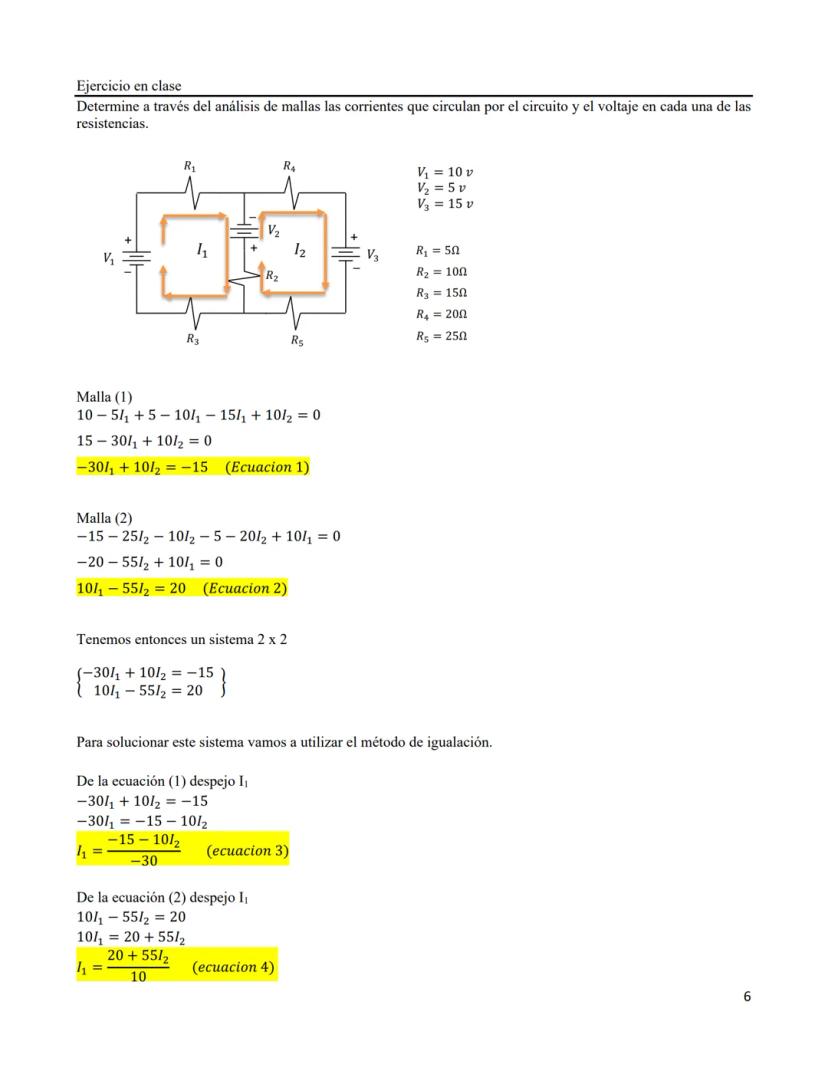

-30I₁ + 10I₂ = -15     (Ecuación 1)
10I₁ - 55I₂ = 20       (Ecuación 2)

Para resolverlo por igualación:

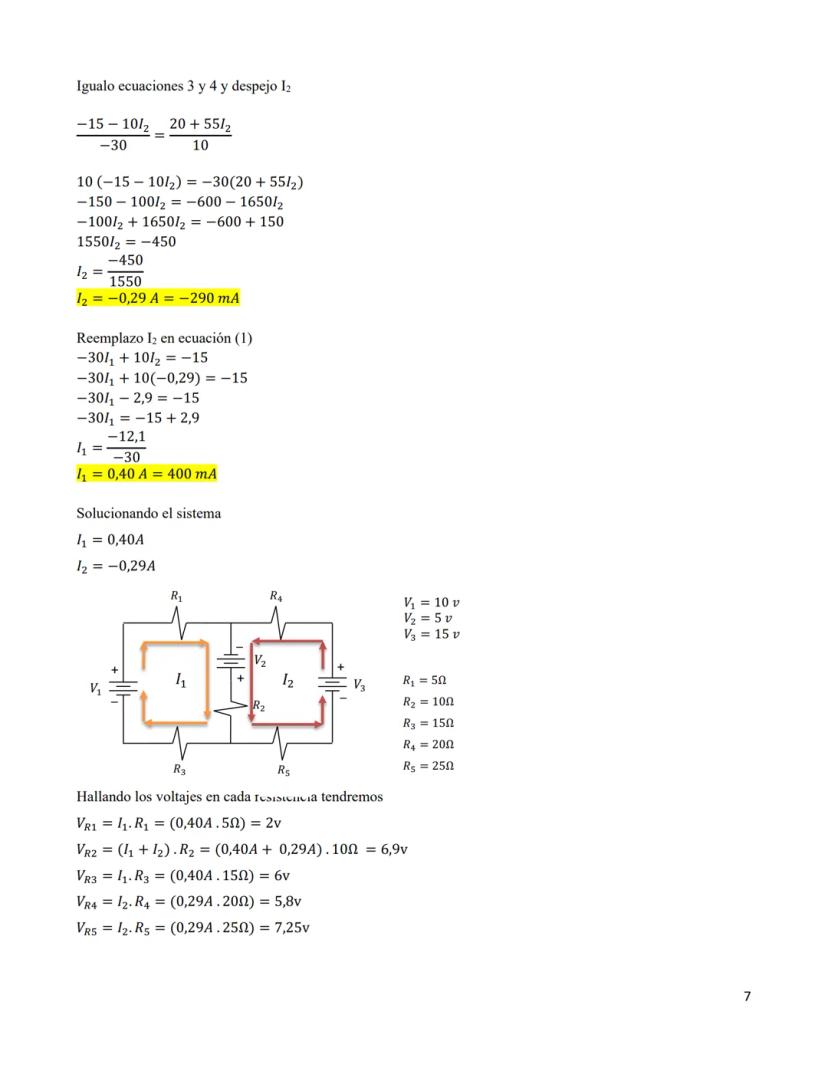

1. Despejamos I₁ de la ecuación 1:

   I₁ = $-15 - 10I₂$ / -30 = $15 + 10I₂$ / 30


2. Despejamos I₁ de la ecuación 2:

   I₁ = $20 + 55I₂$ / 10

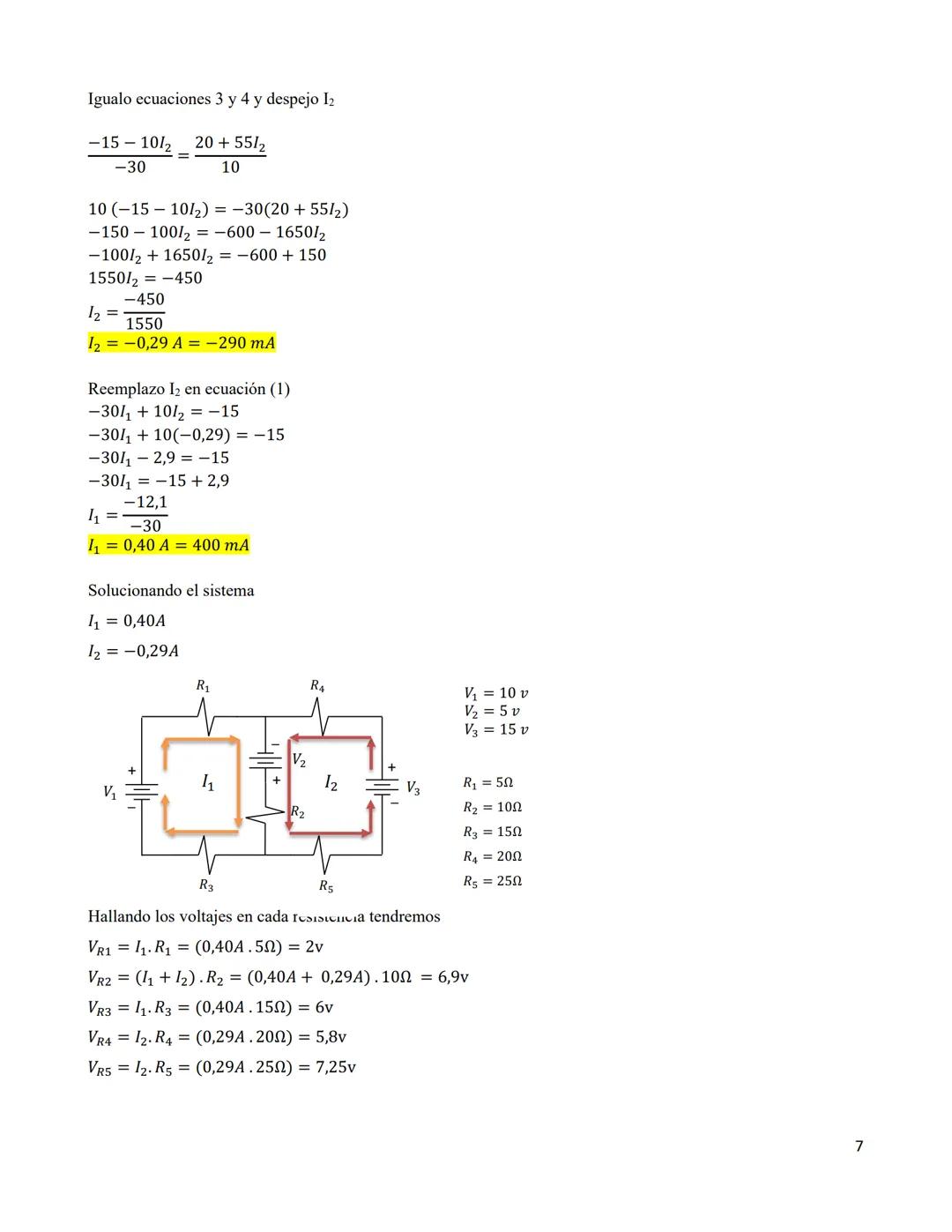

3. Igualamos estas expresiones:

   $15 + 10I₂$ / 30 = $20 + 55I₂$ / 10


4. Resolvemos para I₂:

   10$15 + 10I₂$ = 30$20 + 55I₂$
   150 + 100I₂ = 600 + 1650I₂
   -1550I₂ = 450
   I₂ = -0.29 A


5. Calculamos I₁ sustituyendo I₂ en cualquiera de las ecuaciones.

💡 Consejo práctico: En circuitos con múltiples mallas, es útil verificar tus resultados sustituyendo las corrientes calculadas en la ecuación que no usaste para la resolución.

Una vez que tienes todas las corrientes, puedes calcular los voltajes y las potencias en cada elemento del circuito.

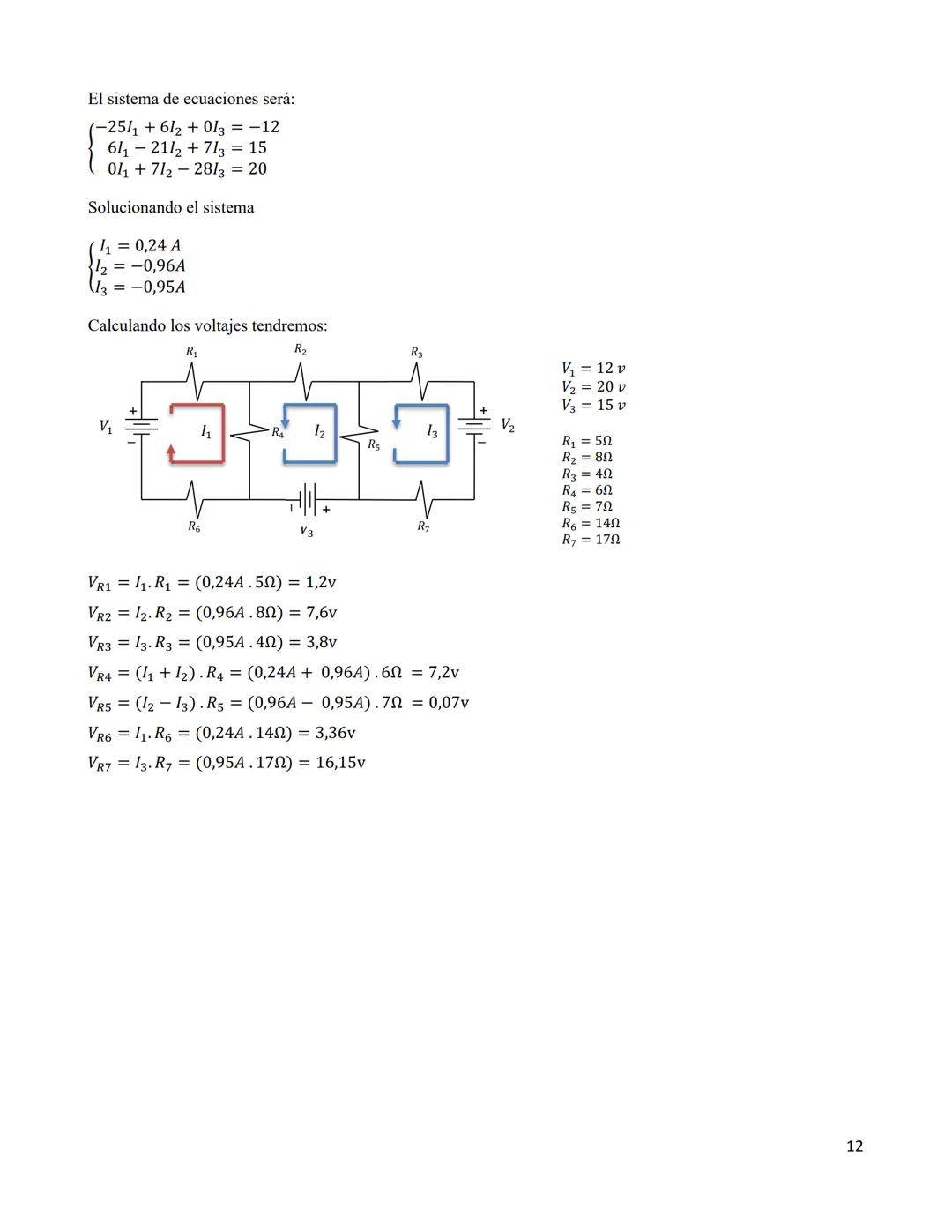

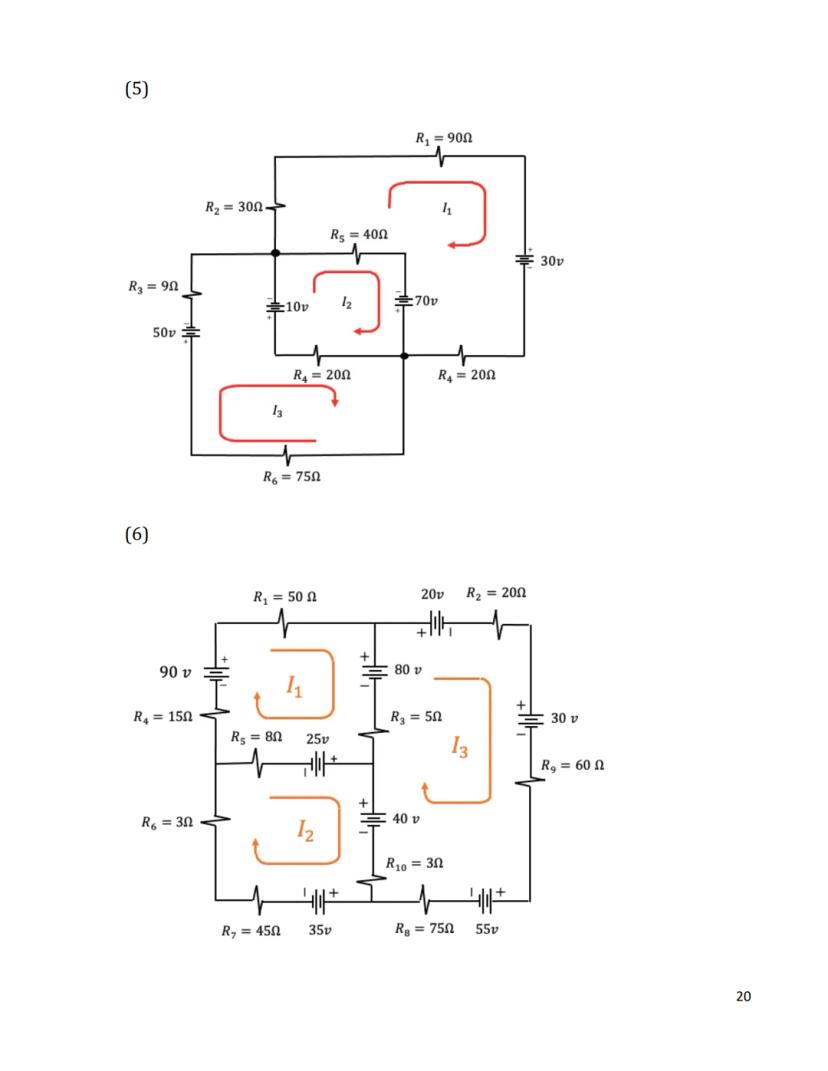

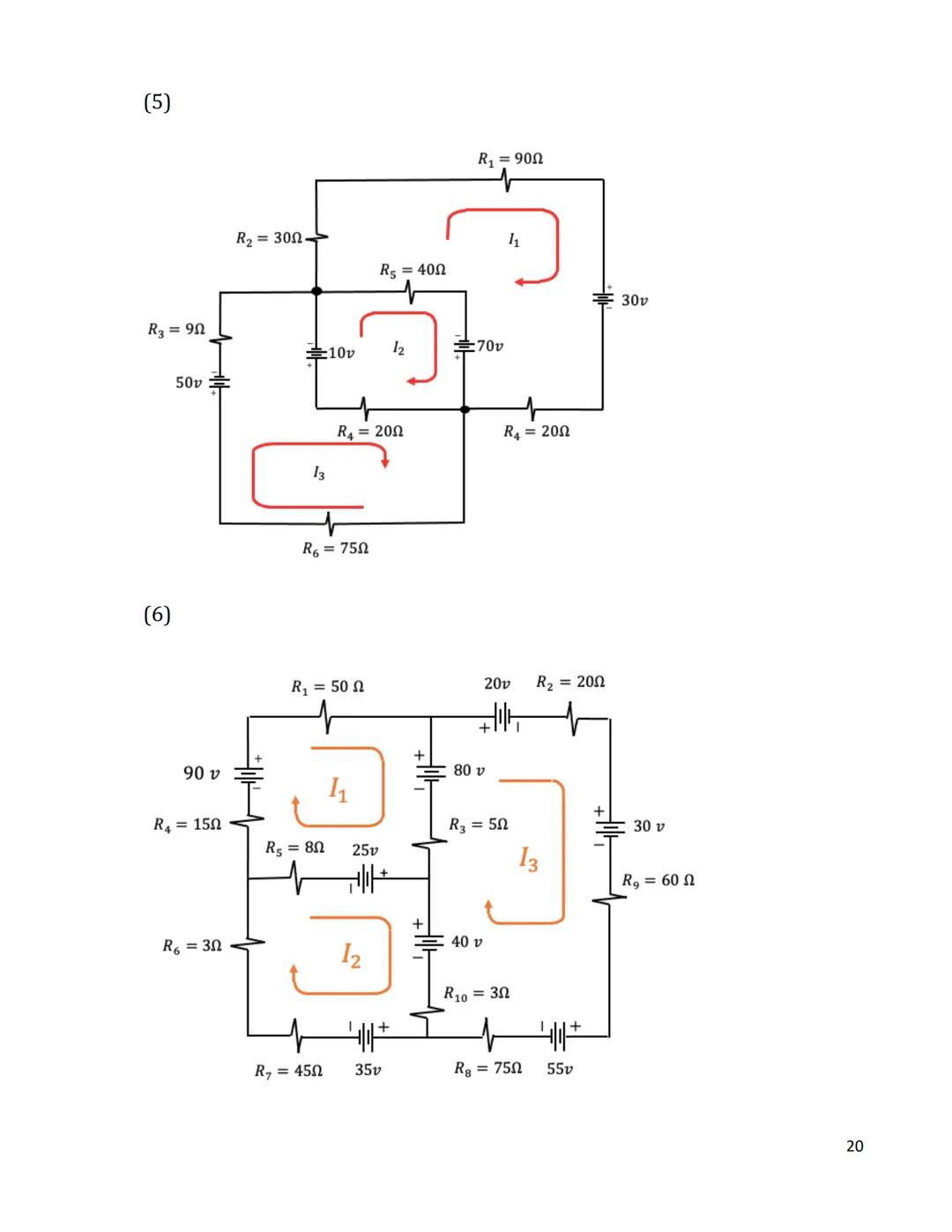

Circuitos con Tres Mallas: Resolución de Sistema Completo

Para circuitos con tres mallas, obtenemos un sistema de tres ecuaciones con tres incógnitas. Un método eficiente para resolverlo es usando determinantes o la regla de Cramer.

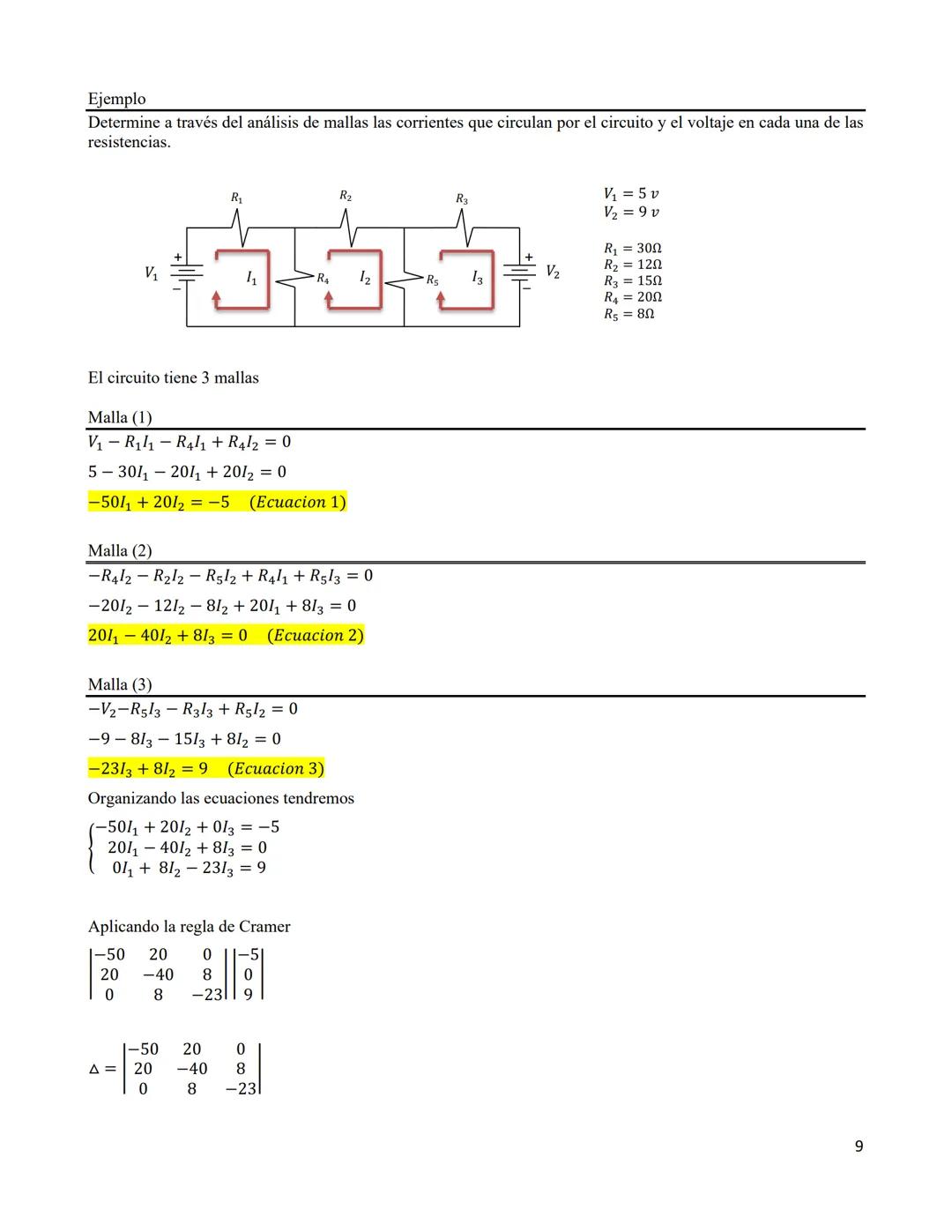

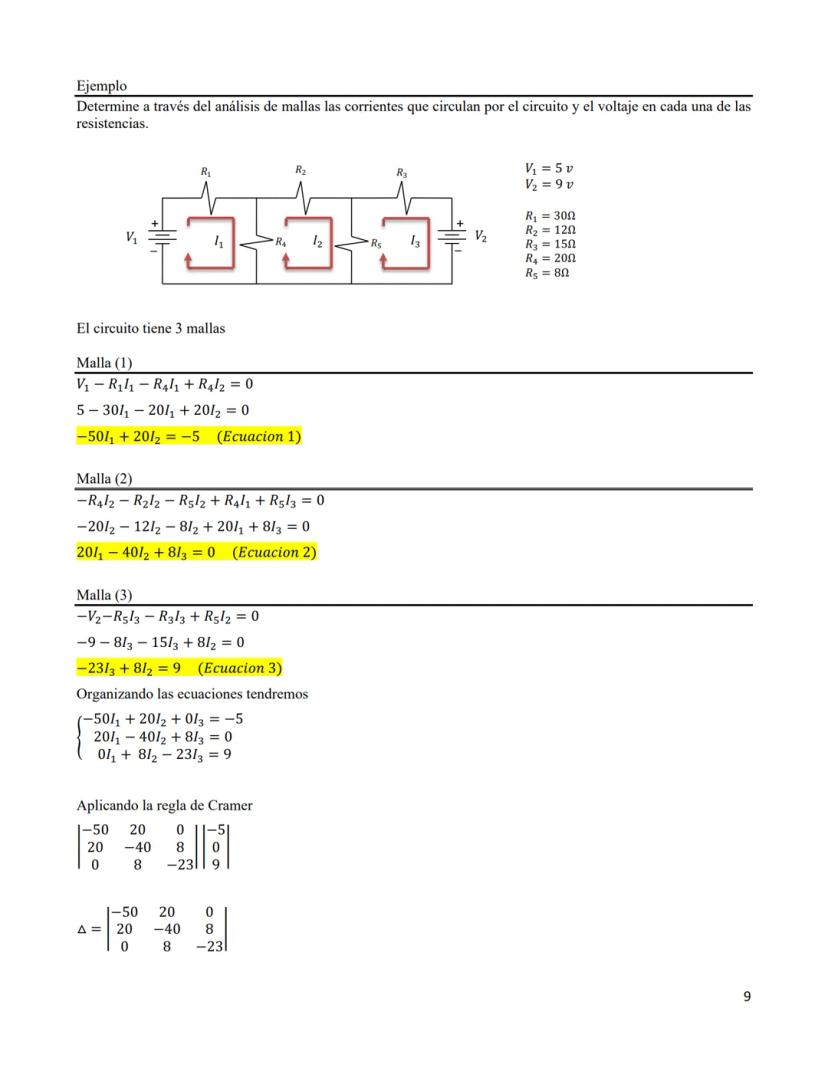

Por ejemplo, si tenemos el sistema:

-50I₁ + 20I₂ + 0I₃ = -5
20I₁ - 40I₂ + 8I₃ = 0
0I₁ + 8I₂ - 23I₃ = 9

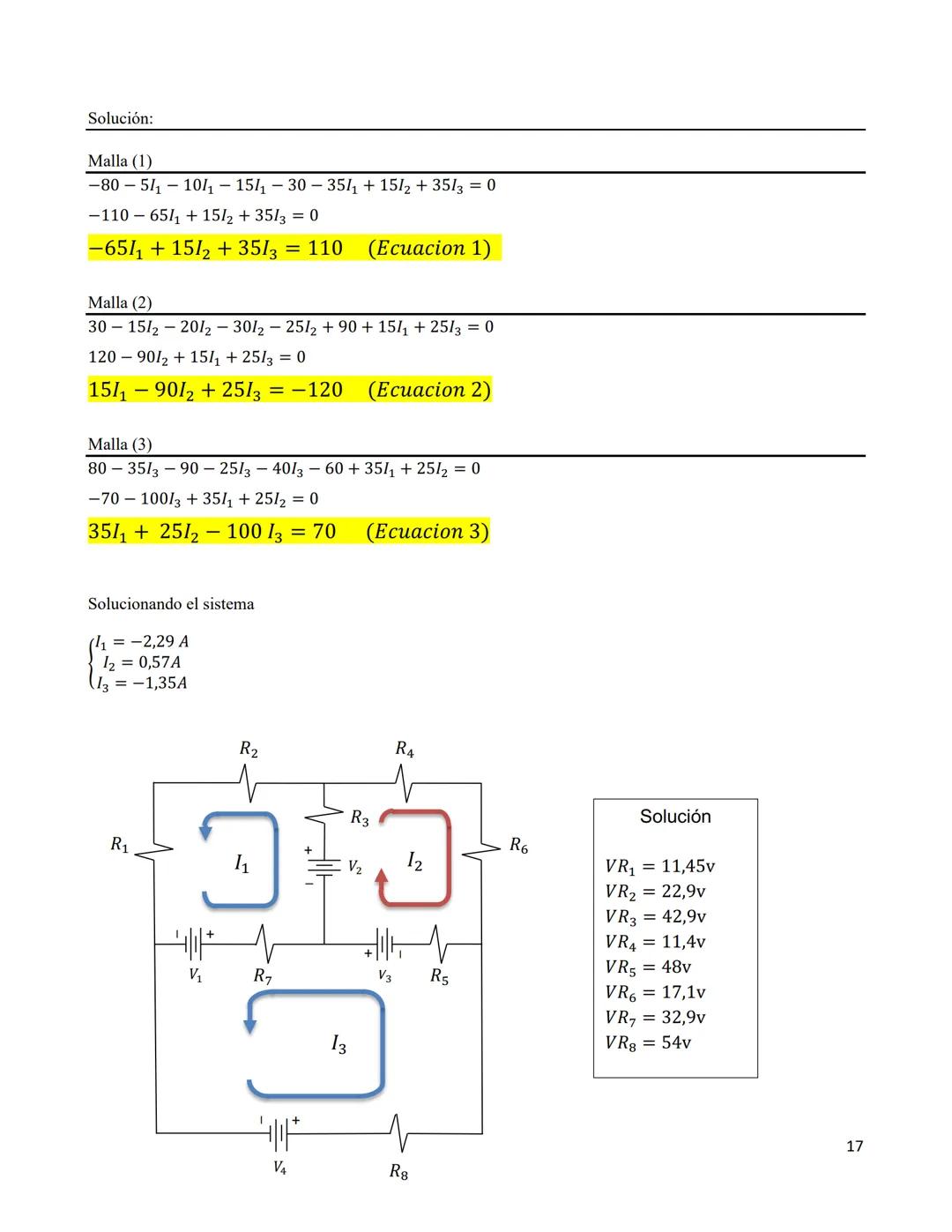

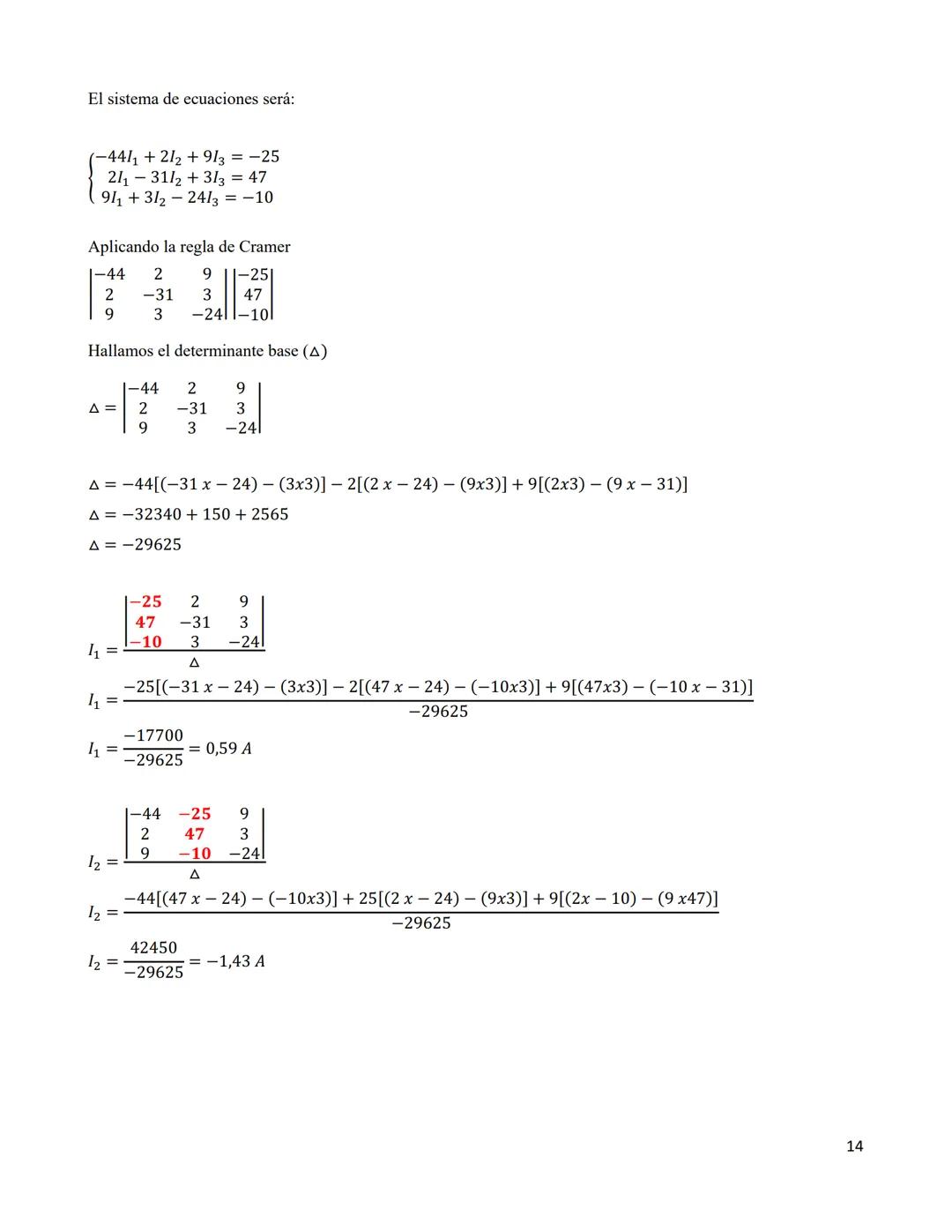

Para resolver con la regla de Cramer:

1. Calculamos el determinante principal (Δ):

   |-50  20   0|
   |20  -40   8|
   |0    8  -23|


2. Calculamos el determinante para I₁ (reemplazando la primera columna):

   |-5   20   0|
   |0   -40   8|
   |9    8  -23|

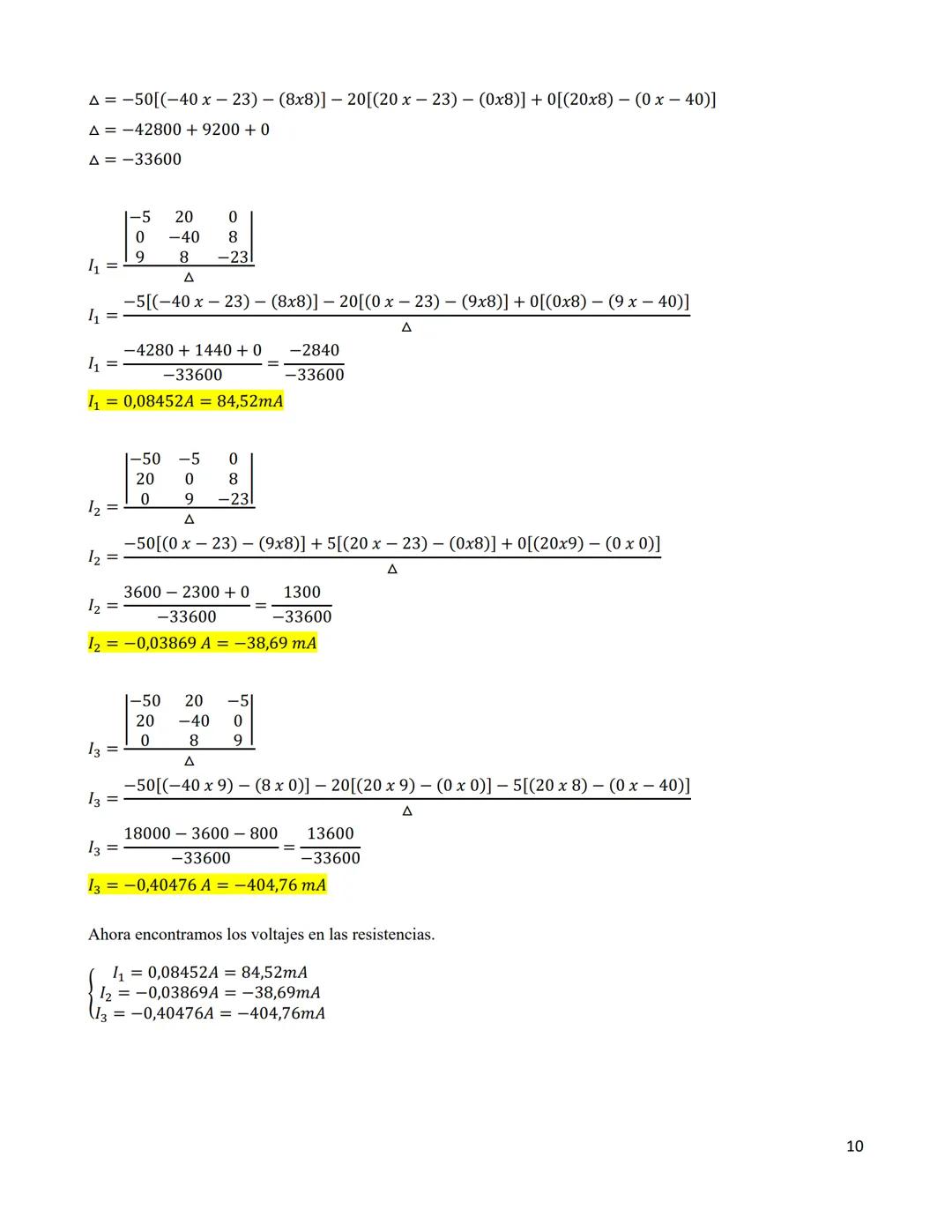

3. Repetimos para I₂ y I₃, reemplazando la columna correspondiente.

4. Finalmente:

   I₁ = determinante I₁ / determinante principal
   I₂ = determinante I₂ / determinante principal
   I₃ = determinante I₃ / determinante principal

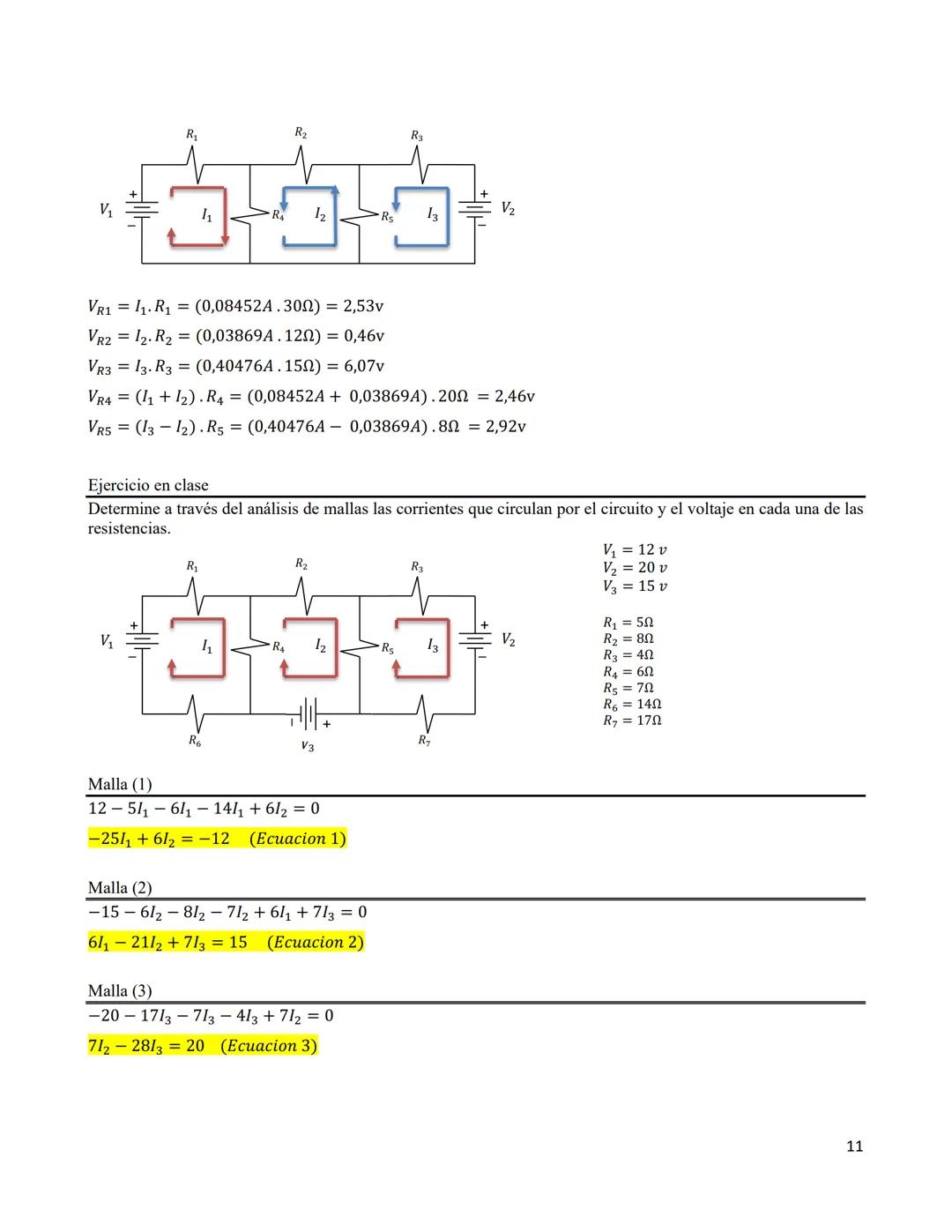

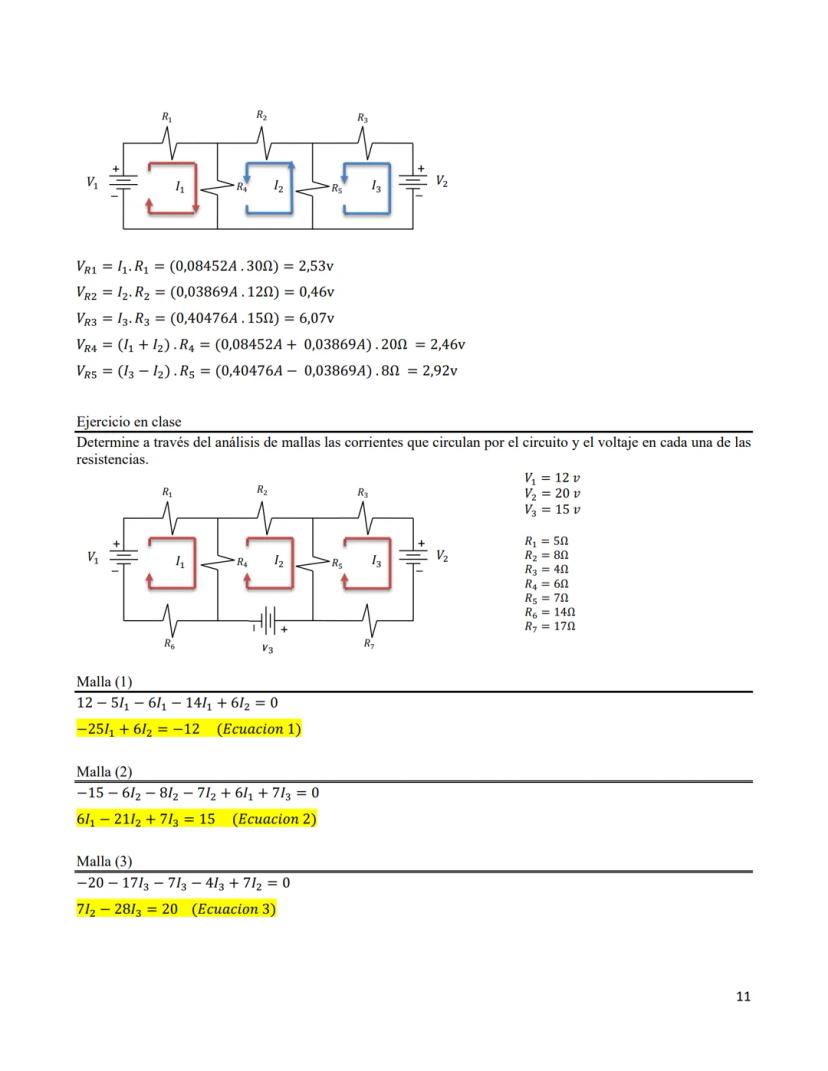

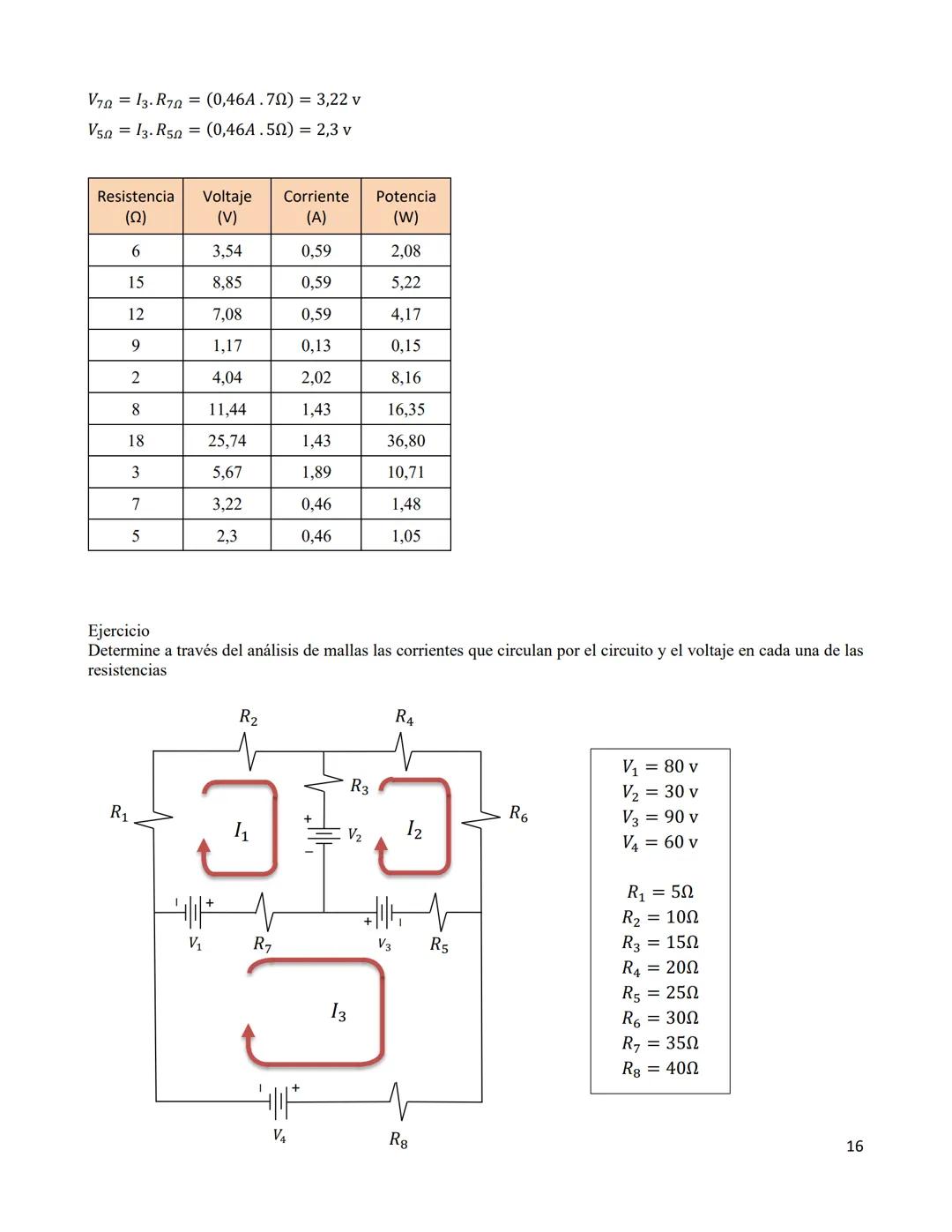

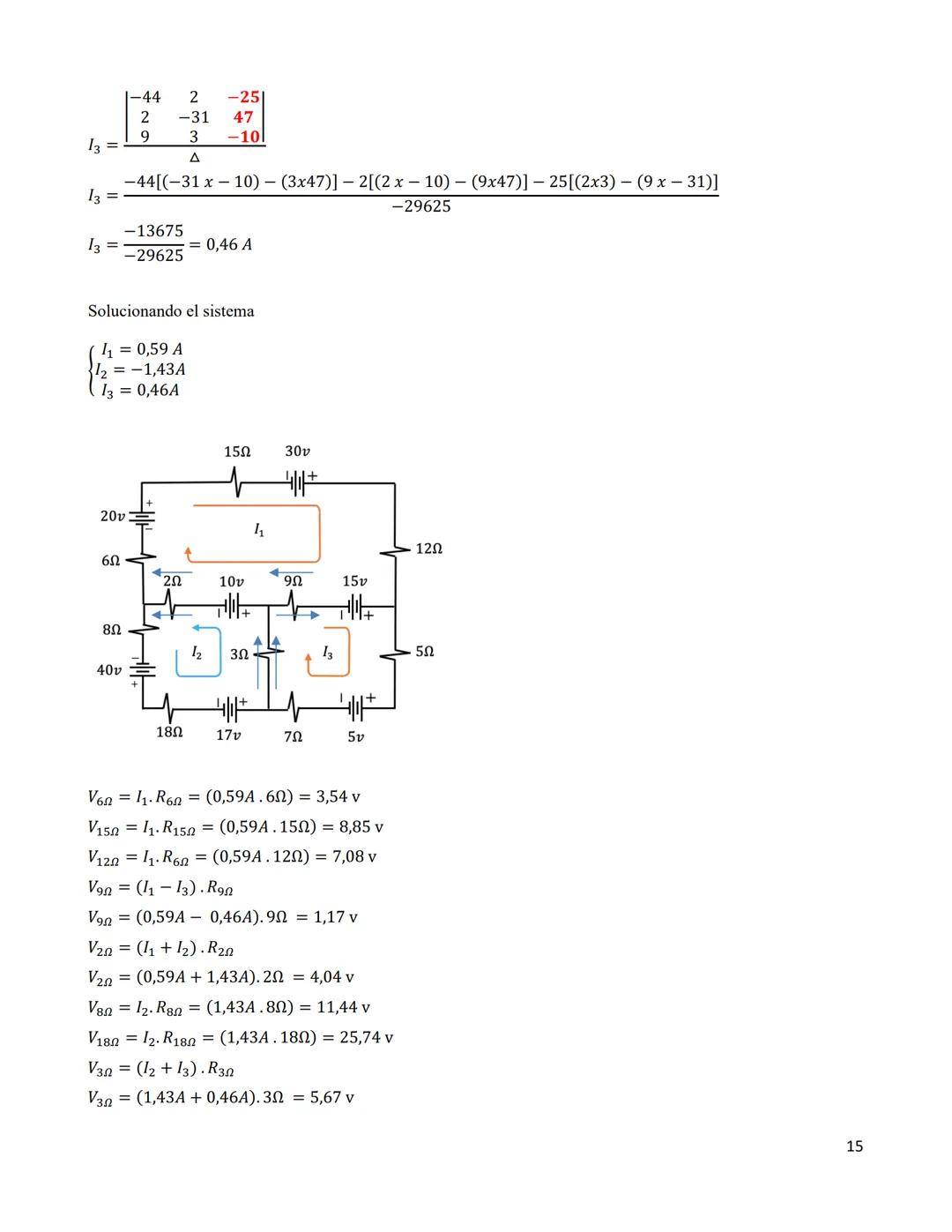

Después de resolver, podemos calcular los voltajes en cada resistencia aplicando la Ley de Ohm:

V = I × R

💡 Recuerda: Para resistencias compartidas entre mallas, la corriente que pasa por ellas es la suma algebraica de las corrientes de malla correspondientes.

El cálculo de la potencia en cada componente se realiza con la fórmula:

P = V × I = I² × R = V² / R

Este método te permite resolver incluso los circuitos más complejos de forma sistemática.
