Circuitos Eléctricos: Guía de Conversiones de Unidades en Electricidad

Análisis de potencia en circuitos

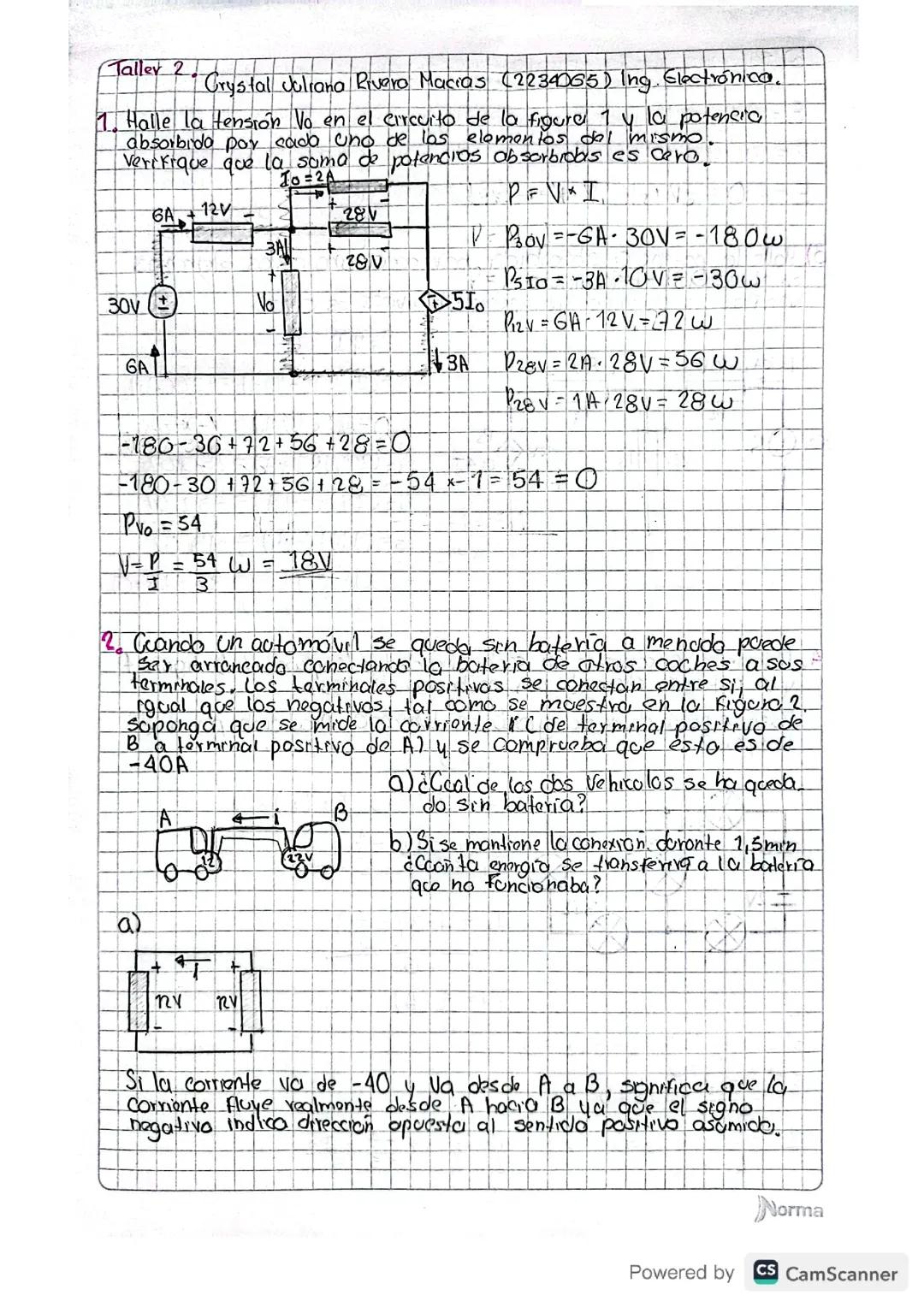

El análisis de circuitos comienza calculando la tensión y potencia de cada componente. Para calcular la potencia usamos la fórmula P = V × I, donde P es potencia, V es voltaje e I es corriente.

En el circuito del primer problema, vemos cómo cada elemento absorbe o entrega potencia. Las fuentes de alimentación generalmente entregan potencia (valor negativo), mientras que las resistencias y otros componentes la absorben (valor positivo). La potencia de la fuente de 30V es -180W, la del componente de 10V es -30W.

💡 Recuerda: La ley de conservación de energía exige que la suma de todas las potencias en un circuito cerrado debe ser cero. Si tu resultado no es cero, revisa tus cálculos.

Para el segundo problema, cuando un auto necesita arrancar con batería de otro vehículo, analizamos la dirección de la corriente. Si la corriente fluye desde el vehículo A hacia el B $con -40A$, significa que B es el auto con la batería descargada, ya que está recibiendo energía.

Transferencia de energía y análisis de potencia

La energía transferida entre dispositivos se calcula con la fórmula E = P × t. Cuando necesitamos calcular la energía que recibe una batería descargada, multiplicamos la potencia por el tiempo.

Para el problema de la batería del auto, calculamos primero la potencia $P = 12V × 40A = 480W$ y luego multiplicamos por el tiempo en segundos (90s) para obtener 43200J de energía transferida.

En el análisis de potencia del circuito de la figura 3, volvemos a aplicar P = V × I para cada componente. La suma de todas las potencias debe ser cero según la ley de conservación de energía: -300W + 100W + 280W - 32W - 48W = 0.

💡 Consejo: Los signos negativos en la potencia indican que el elemento entrega energía al circuito, mientras que los positivos indican que el elemento absorbe energía.

Para calcular la corriente en cada lámpara del circuito de la figura 4, aplicamos las leyes de Kirchhoff para establecer ecuaciones y resolver las corrientes en cada rama.

Cálculo de potencia, consumo y costos de energía

Una vez que tenemos las corrientes en cada bombilla, podemos calcular la potencia consumida por cada una usando la fórmula P = I² × R. Esto nos permite comparar qué bombilla produce mayor iluminación.

En nuestro ejemplo, la bombilla 1 consume 1,92W, la bombilla 2 consume 0,853W, y las bombillas 3 y 4 consumen 0,213W cada una. Esto significa que la bombilla 1 produce mayor iluminación ya que consume más potencia.

Para determinar el tiempo que durará una batería, dividimos la capacidad de la batería (en Ah) entre la corriente consumida. Por ejemplo, una batería de 600mAh (0,6Ah) alimentando un dispositivo que consume 0,2A durará 3 horas.

💡 Dato útil: La capacidad de una batería en mAh indica cuánta corriente puede entregar durante una hora. Divide esta capacidad por el consumo para obtener el tiempo de duración.

El cálculo del costo de energía se realiza multiplicando el consumo en kWh por el precio del kWh. Para nuestro ejemplo, cuatro bombillas de 100W funcionando 8 horas consumen 3,2kWh, mientras que una estufa de 3000W funcionando 4 horas consume 12kWh, con un costo total de $5.472.

Circuitos con fuentes de voltaje y corriente

En circuitos que contienen fuentes de voltaje y corriente, aplicamos las leyes de Kirchhoff para encontrar valores desconocidos. Estas leyes nos permiten establecer ecuaciones y resolver variables como resistencias, corrientes o voltajes.

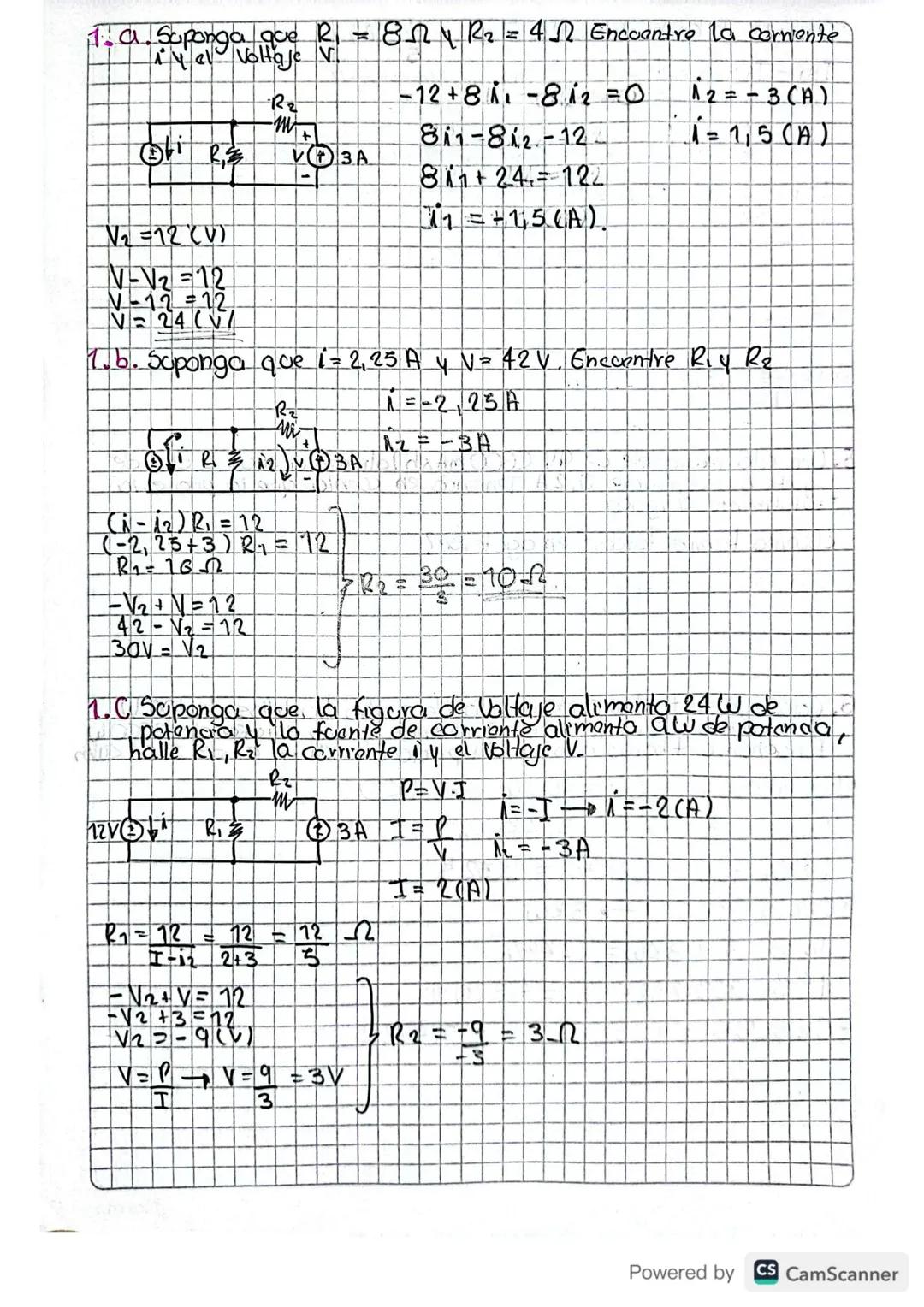

Cuando conocemos las resistencias y necesitamos hallar corrientes, planteamos ecuaciones basadas en la ley de voltajes de Kirchhoff. En el primer caso, con R₁ = 8Ω y R₂ = 4Ω, encontramos que i₁ = 1,5A y V = 24V.

Si conocemos corrientes y voltajes, podemos calcular los valores de las resistencias. Por ejemplo, con i = 2,25A y V = 42V, determinamos que R₁ = 16Ω y R₂ = 10Ω mediante la resolución de las ecuaciones del circuito.

💡 Recuerda: La dirección de la corriente afecta el signo en tus ecuaciones. Una corriente negativa significa que fluye en dirección contraria a la indicada en el diagrama.

En problemas donde conocemos la potencia suministrada, podemos usar la relación P = V·I para determinar valores desconocidos. Para el caso donde la fuente de voltaje entrega 24W y la fuente de corriente 9W, calculamos que R₁ = 2,4Ω y R₂ = 3Ω.

Mediciones con óhmetro y balance de potencia

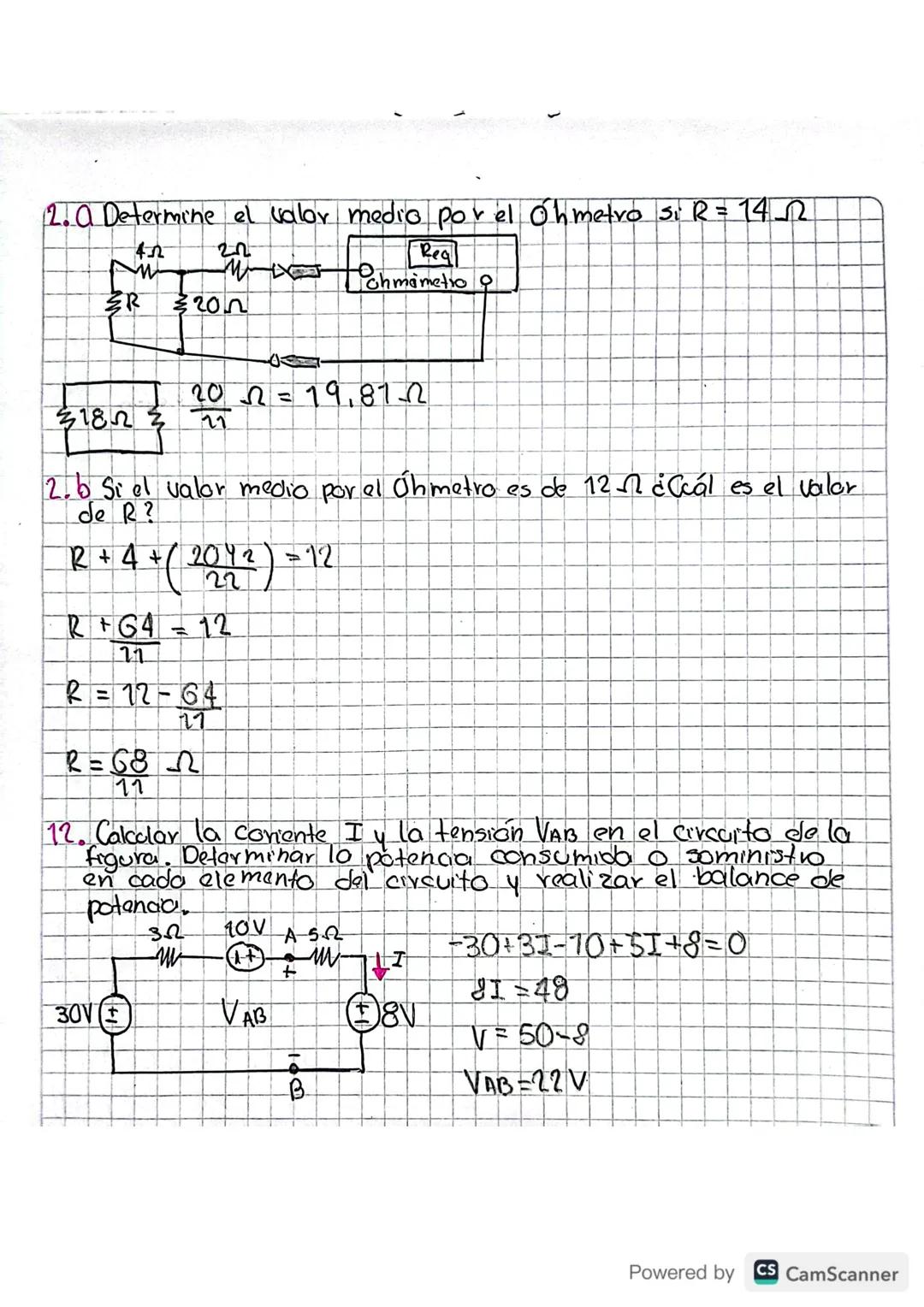

El óhmetro mide la resistencia equivalente de un circuito. Para determinar qué valor medirá en un circuito con varias resistencias, calculamos la resistencia equivalente según las conexiones (serie o paralelo).

En nuestro primer ejemplo, si R = 14Ω, calculamos que el óhmetro medirá aproximadamente 19,81Ω. Para el caso inverso, si el óhmetro mide 12Ω, podemos despejar matemáticamente para encontrar que el valor de R es 68/11 Ω.

El balance de potencia es fundamental para verificar que nuestros cálculos son correctos. En todo circuito, la potencia total suministrada debe ser igual a la potencia total consumida, siguiendo la ley de conservación de energía.

💡 Truco práctico: Para resolver problemas de circuitos complejos, identifica primero qué valores conoces y qué necesitas calcular, luego aplica sistemáticamente las leyes de Kirchhoff.

Para el circuito final, donde necesitamos calcular la corriente I y la tensión VAB, aplicamos la ley de voltajes de Kirchhoff: -30 + 3I - 10 + 5I + 8 = 0. Resolviendo esta ecuación obtenemos I = 6A y VAB = 22V, lo que nos permite calcular la potencia en cada elemento y verificar el balance total.
