Resistencias en Serie y Paralelo: Ley de Ohm y Watt en Circuitos Mixtos

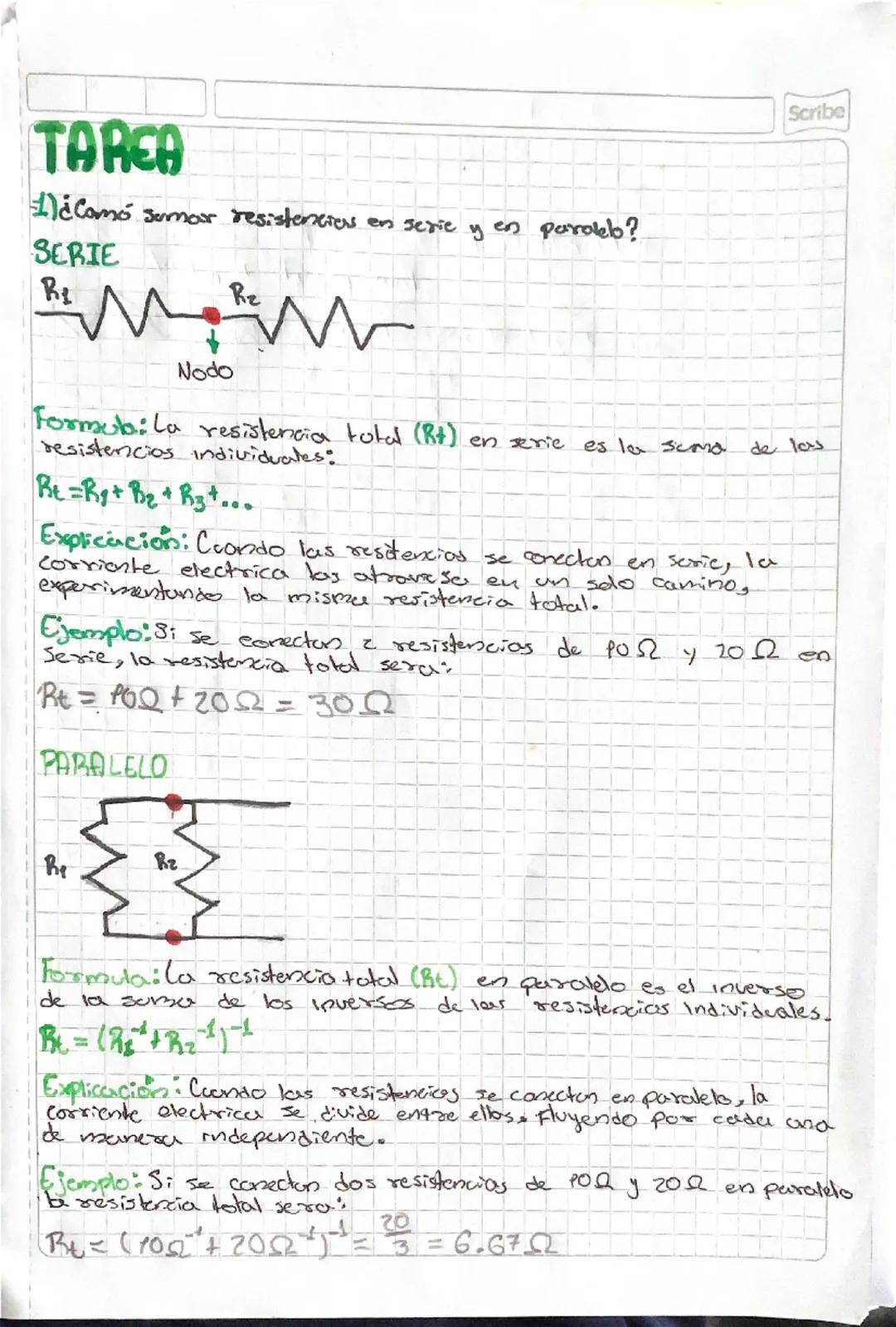

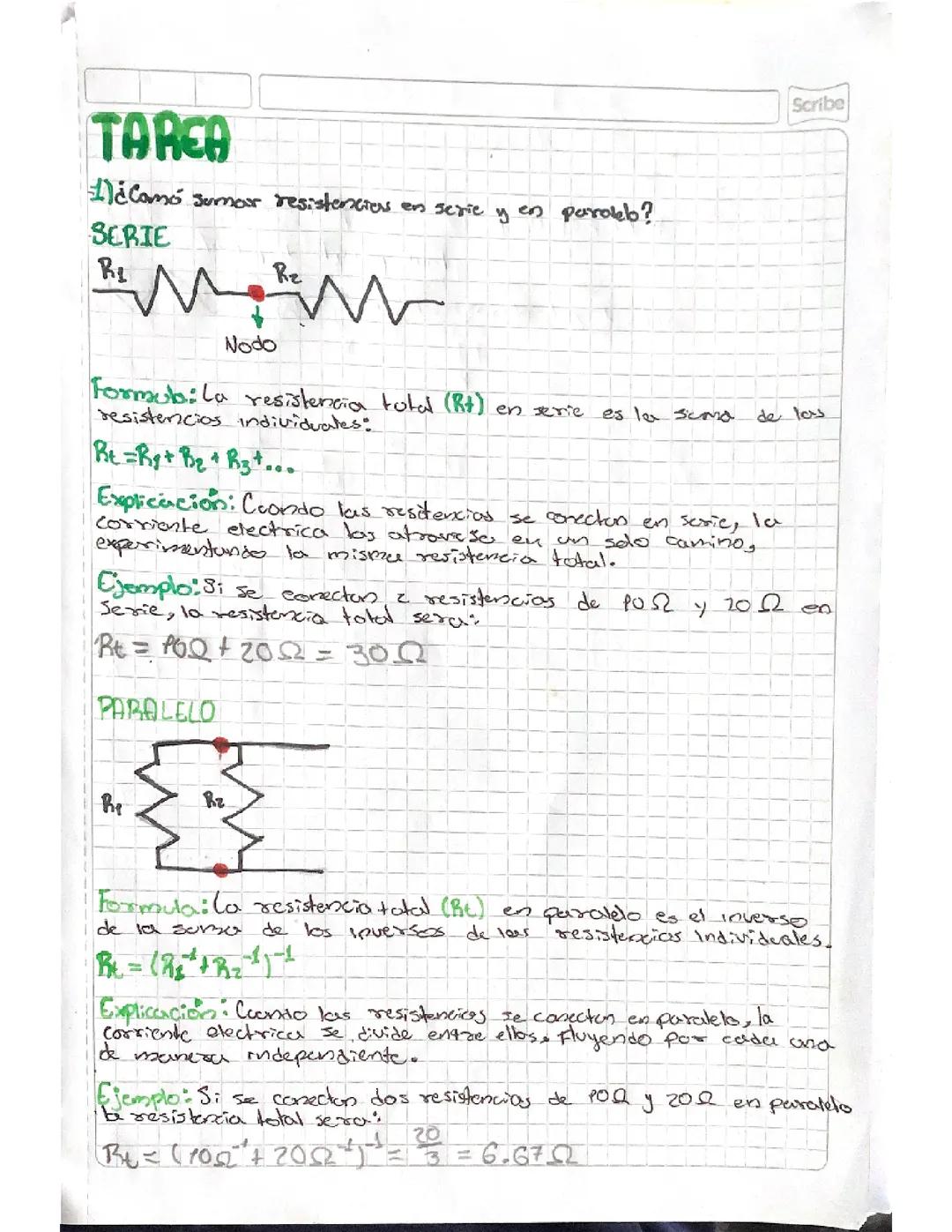

Sumando Resistencias: Serie vs Paralelo

La resistencia eléctrica es como un obstáculo que frena el paso de la corriente. Imagínate que la corriente es agua fluyendo por tuberías - las resistencias son como piedras que bloquean el camino.

En circuitos en serie, las resistencias van una tras otra como fichas de dominó. Aquí simplemente sumas: Rt = R₁ + R₂ + R₃. Si tienes dos resistencias de 10Ω y 20Ω en serie, la resistencia total será 30Ω.

En circuitos en paralelo, las resistencias van lado a lado como carriles de una autopista. La fórmula es más complicada: 1/Rt = 1/R₁ + 1/R₂. Con las mismas resistencias de 10Ω y 20Ω en paralelo, la resistencia total será 6.67Ω (¡menor que cualquiera de las dos!).

💡 Tip clave: En serie sumas directamente, en paralelo la resistencia total siempre es menor que la más pequeña.

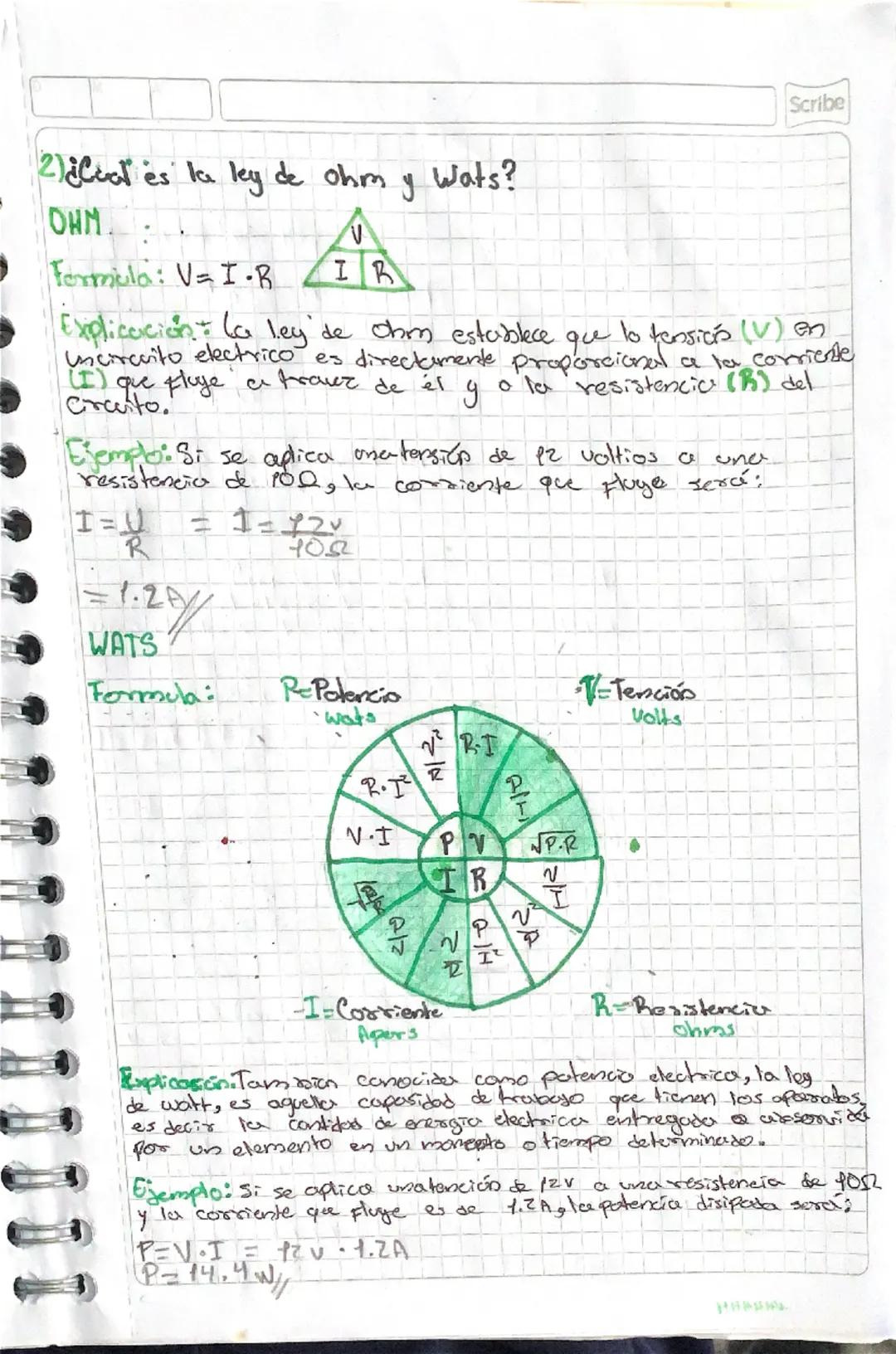

Las Leyes de Ohm y Watt: Tu Kit de Herramientas Eléctricas

La ley de Ohm es tu mejor amiga en física: V = I × R. Esto significa que el voltaje (V) es igual a la corriente (I) multiplicada por la resistencia (R). Es como una receta - si conoces dos ingredientes, puedes calcular el tercero.

Por ejemplo, si aplicas 12 voltios a una resistencia de 10Ω, la corriente será I = 12V ÷ 10Ω = 1.2A. ¡Así de fácil!

La ley de Watt te dice cuánta potencia eléctrica consume un aparato: P = V × I. La potencia se mide en watts y representa la energía que usa por segundo. Siguiendo el ejemplo anterior: P = 12V × 1.2A = 14.4W.

💡 Recuerda: Ohm relaciona voltaje, corriente y resistencia; Watt te dice cuánta energía se consume.

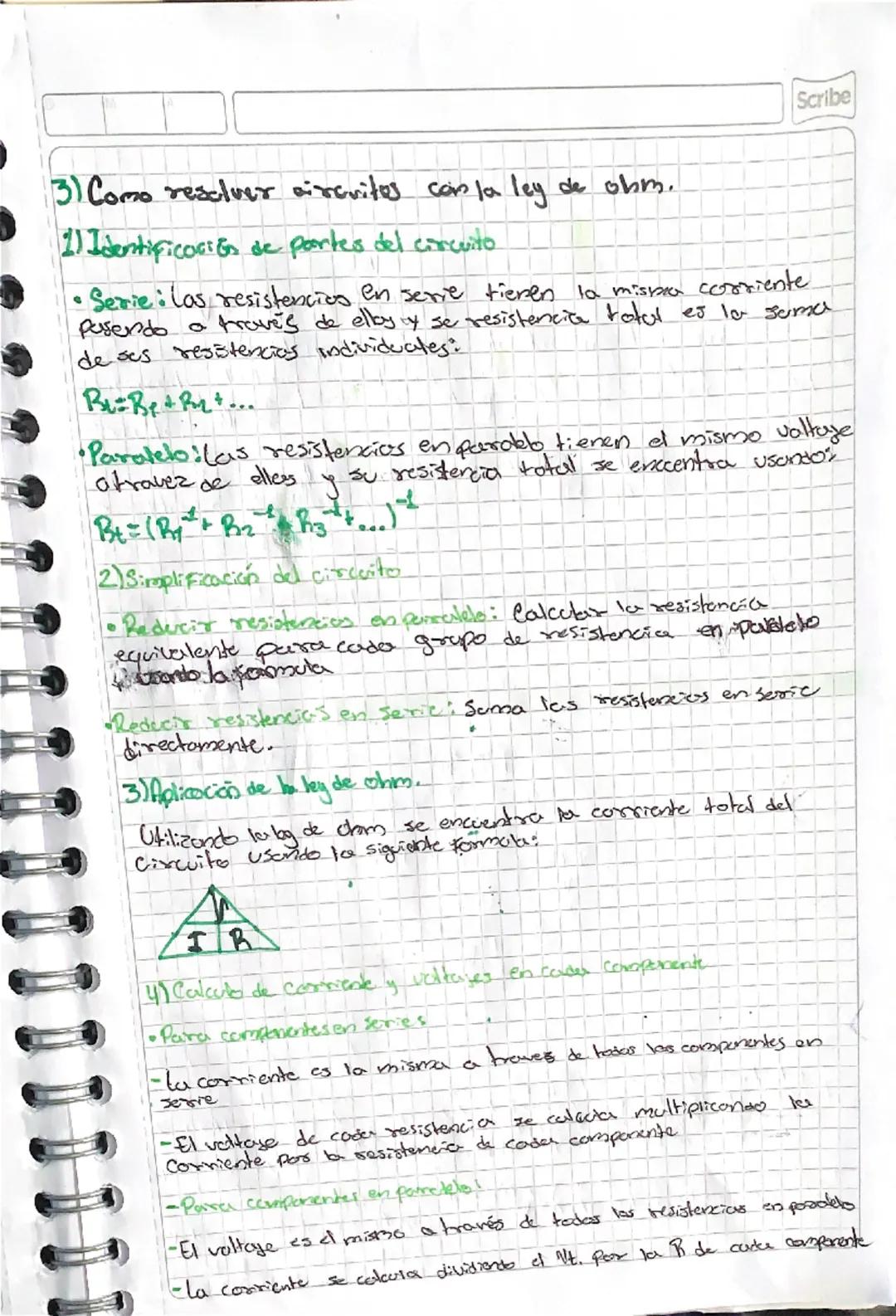

Resolviendo Circuitos Paso a Paso

Resolver circuitos eléctricos es como armar un rompecabezas - necesitas un método ordenado. Primero, identifica qué resistencias están en serie (misma corriente) y cuáles en paralelo (mismo voltaje).

Luego viene la simplificación del circuito. Reduce las resistencias en paralelo usando la fórmula del inverso, y suma directamente las que están en serie. Convierte el circuito complejo en uno más simple.

Aplica la ley de Ohm para encontrar la corriente total: I = V/Rtotal. Esta corriente te servirá como punto de partida para todo lo demás.

Finalmente, calcula corrientes y voltajes en cada parte. En serie, la corriente es igual pero el voltaje se reparte. En paralelo, el voltaje es igual pero la corriente se divide.

💡 Estrategia ganadora: Siempre simplifica primero, luego aplica Ohm, y después regresa a calcular cada componente.

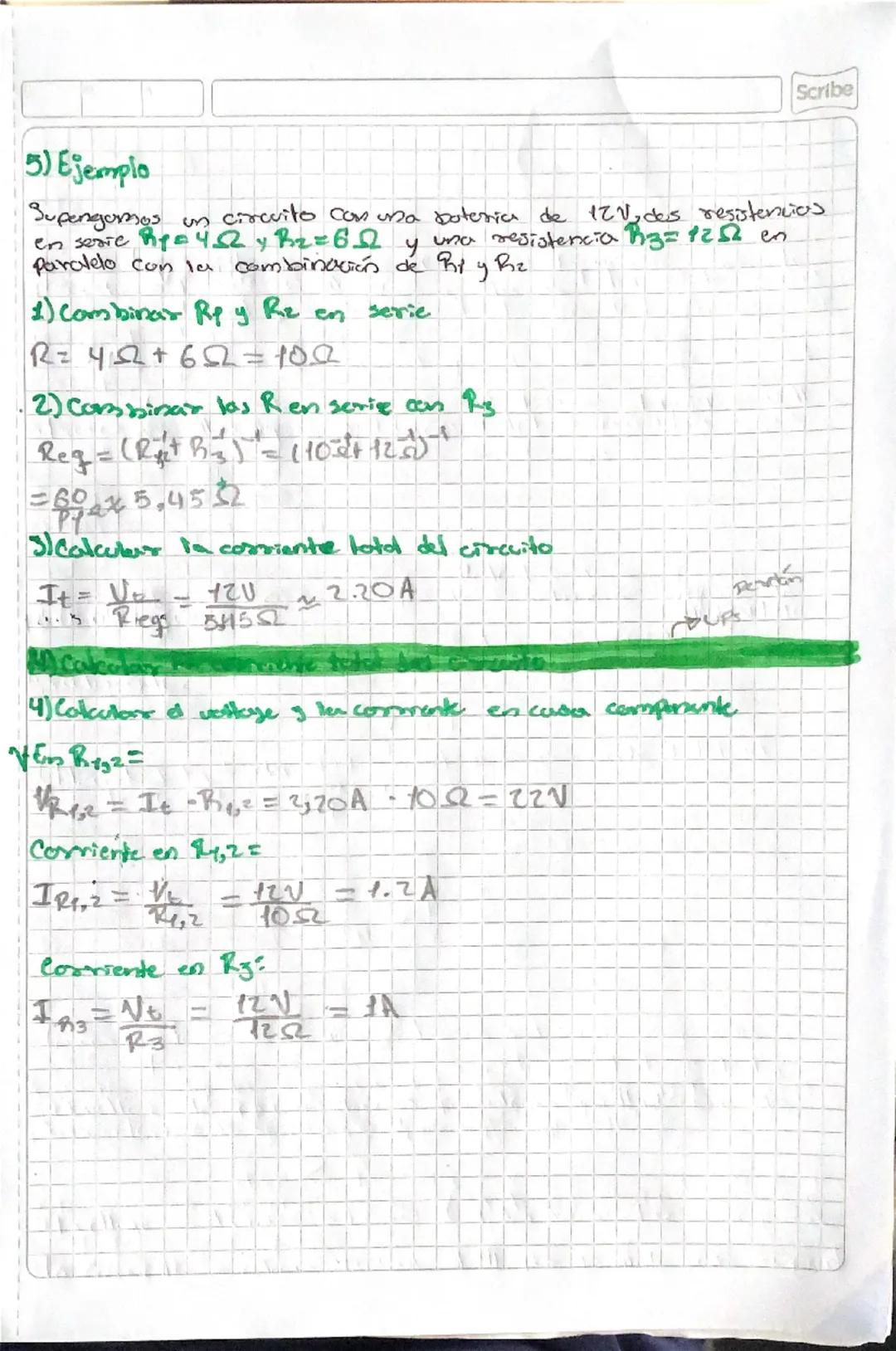

Ejemplo Práctico: Circuito Mixto

Imagina un circuito mixto con una batería de 12V, dos resistencias en serie $R₁=4Ω y R₂=6Ω$ y una tercera resistencia R₃=12Ω en paralelo con las primeras dos.

Primero, combina R₁ y R₂ en serie: 4Ω + 6Ω = 10Ω. Ahora tienes una resistencia equivalente de 10Ω en paralelo con R₃=12Ω.

Para el paralelo: 1/Req = 1/10Ω + 1/12Ω, que da Req = 5.45Ω. La corriente total será IT = 12V ÷ 5.45Ω ≈ 2.20A.

En la rama R₁-R₂, la corriente es 12V ÷ 10Ω = 1.2A, y en R₃ es 12V ÷ 12Ω = 1A. ¡Fíjate que 1.2A + 1A = 2.2A, confirmando nuestro cálculo!

💡 Verificación: Las corrientes de las ramas paralelas siempre suman la corriente total.

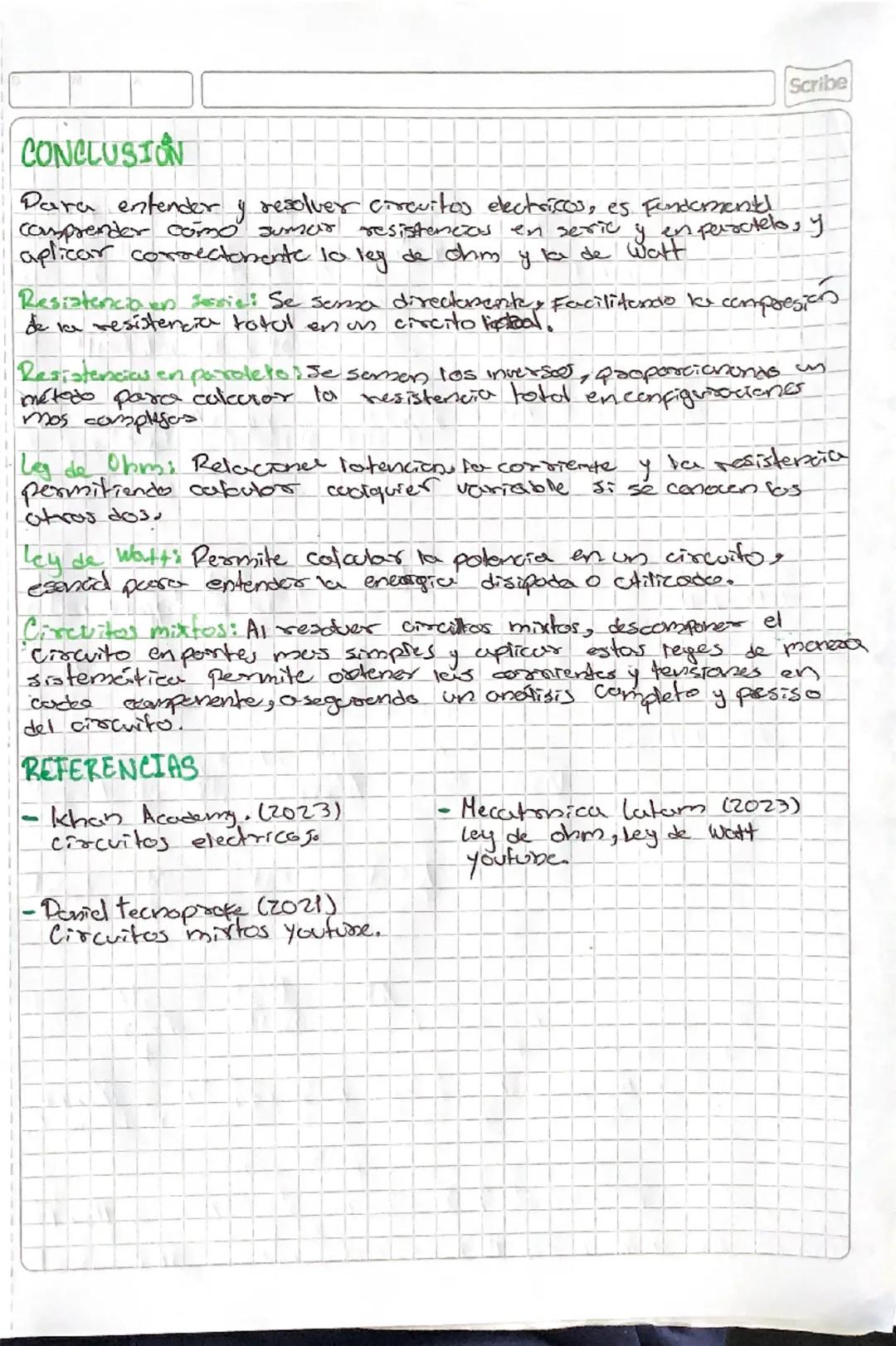

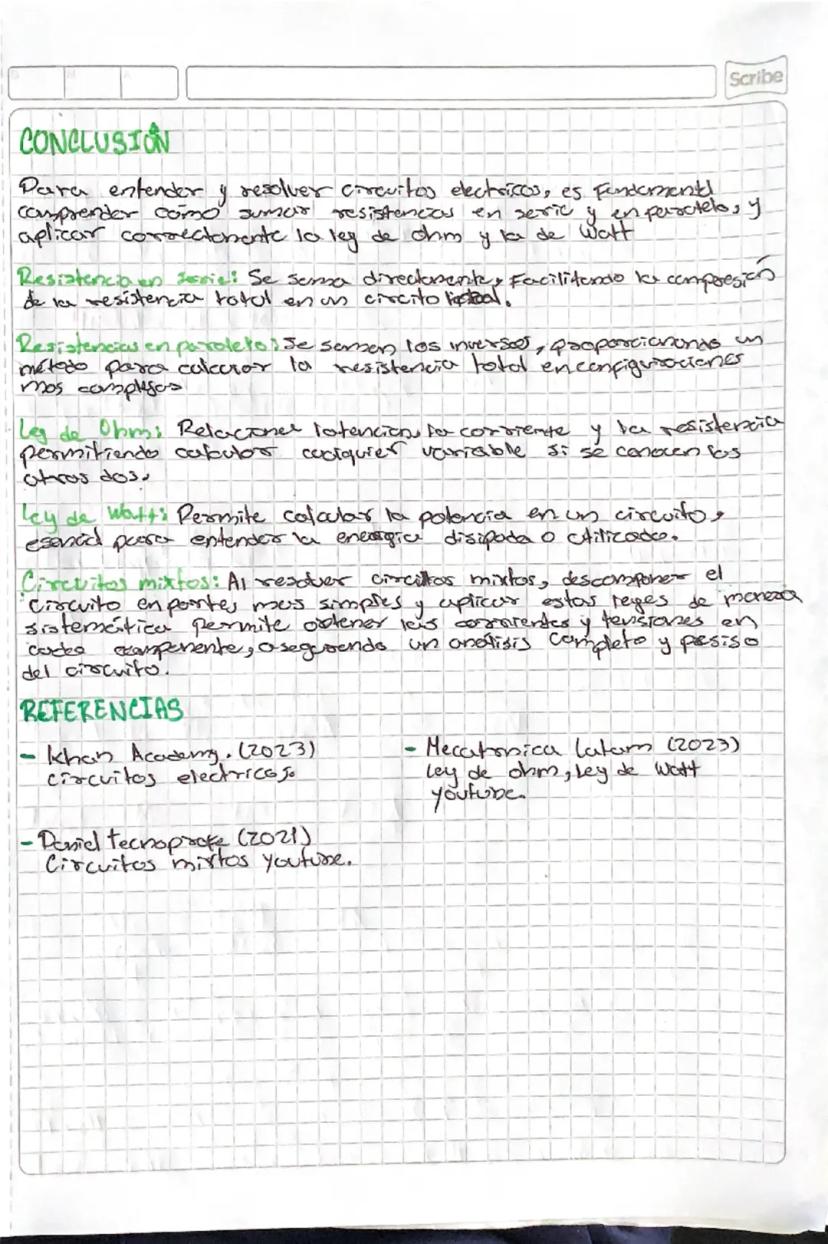

Dominando los Circuitos Eléctricos

Entender circuitos eléctricos te abre las puertas a comprender cómo funciona la tecnología que usas diariamente. Las resistencias en serie se suman directamente, mientras que en paralelo usas la fórmula del inverso.

La ley de Ohm $V = I × R$ y la ley de Watt $P = V × I$ son tus herramientas fundamentales. Con estas fórmulas puedes calcular cualquier variable eléctrica si conoces las otras.

Para circuitos mixtos, el truco está en descomponer todo en partes más simples. Simplifica, aplica las leyes, y calcula sistemáticamente cada componente.

La práctica hace al maestro - mientras más ejercicios resuelvas, más natural se vuelve el proceso. ¡Pronto estarás resolviendo circuitos como todo un experto!

💡 Clave del éxito: Domina primero los circuitos simples antes de tackle los complejos.
