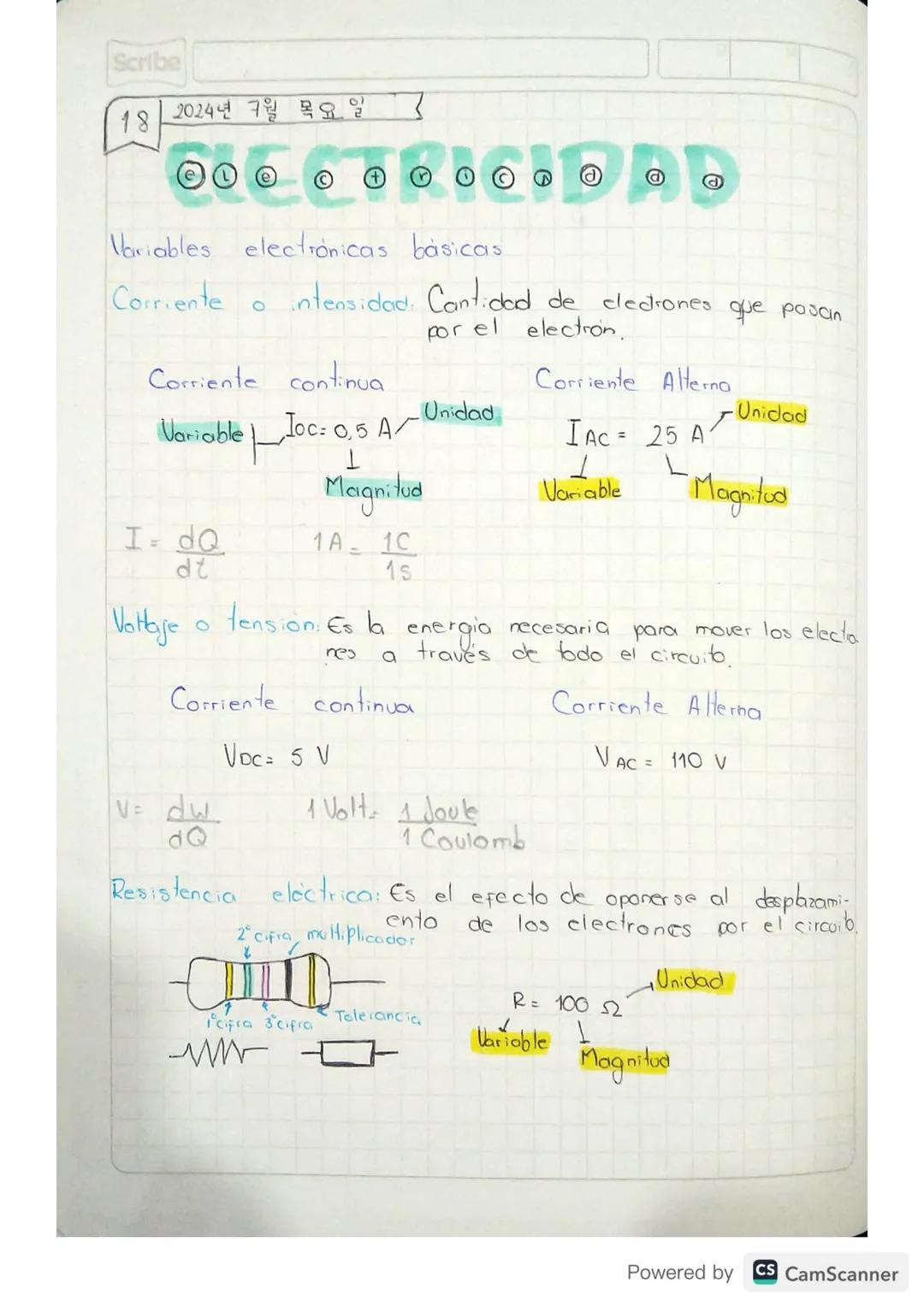

Variables Electrónicas Básicas

¿Alguna vez te has preguntado qué hace que funcionen tus dispositivos electrónicos? Todo comienza con la corriente eléctrica, que es la cantidad de electrones que fluyen por un conductor. Esta se mide en Amperios (A) y puede ser continua (I₍DC₎) con un valor constante como 0.5 A, o alterna (I₍AC₎) que cambia periódicamente, como los 25 A.

El voltaje o tensión es la energía necesaria para mover los electrones a través del circuito. Se mide en Voltios (V) y también puede ser continuo $V₍DC₎ = 5 V$ o alterno $V₍AC₎ = 110 V$. Piensa en el voltaje como la "presión" que empuja a los electrones.

La resistencia eléctrica es lo que se opone al movimiento de los electrones en un circuito. Se mide en Ohmios (Ω) y generalmente se identifica por un código de colores en las resistencias físicas, donde cada color representa un valor numérico.

💡 ¡Dato útil! La corriente, el voltaje y la resistencia están relacionados. Si aumentas el voltaje, aumentará la corriente; si aumentas la resistencia, disminuirá la corriente.

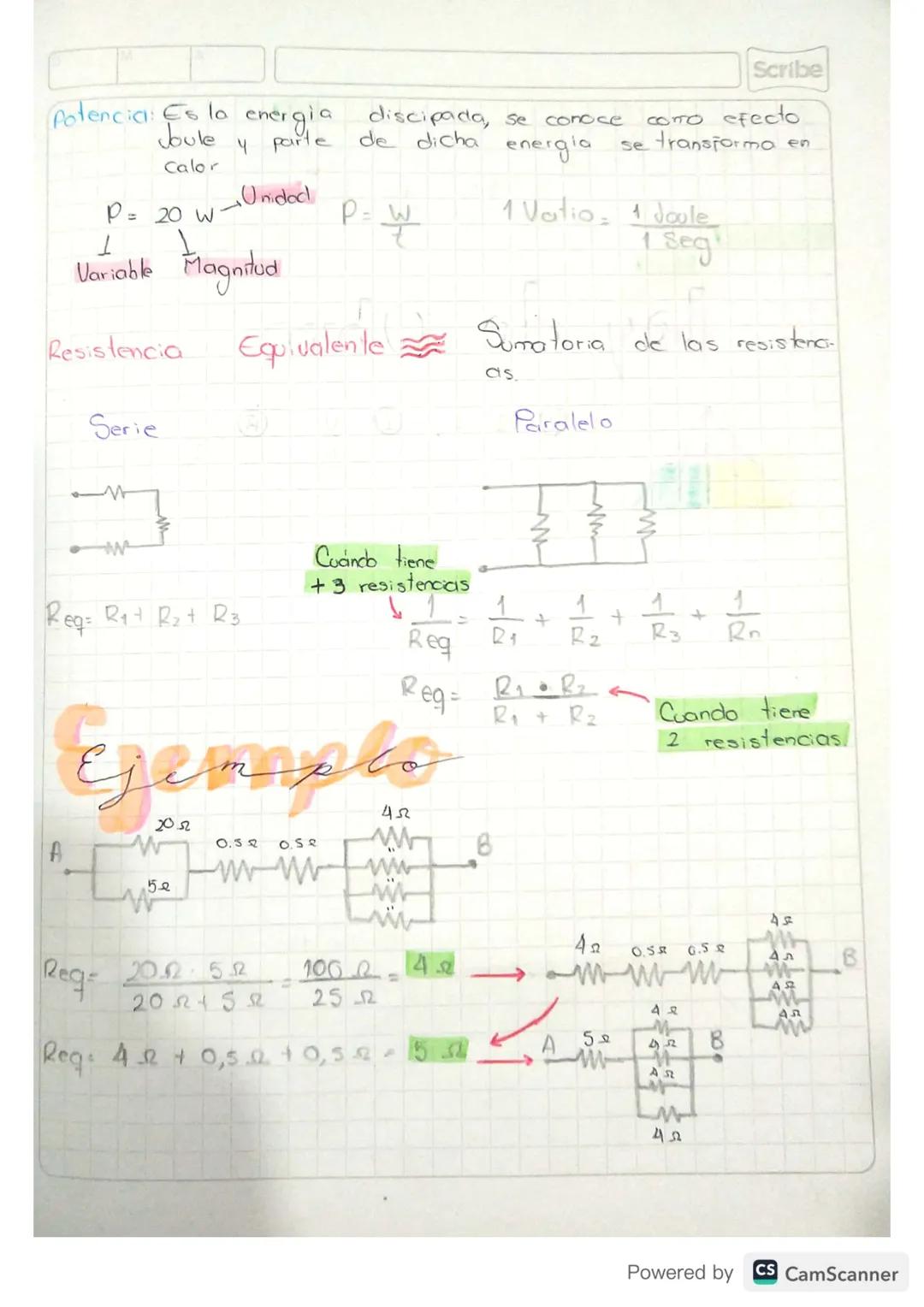

Potencia y Resistencias Equivalentes

La potencia es la energía disipada en un circuito eléctrico, conocida como efecto Joule. Se mide en Vatios (W) y parte de esta energía se transforma en calor. ¡Por eso tus cargadores se calientan! Un vatio equivale a un joule por segundo.

Cuando trabajamos con varios componentes, necesitamos calcular resistencias equivalentes. En conexiones en serie, simplemente sumamos todas las resistencias: R₍eq₎ = R₁ + R₂ + R₃. Es como poner varios obstáculos uno tras otro.

Para conexiones en paralelo, la fórmula cambia. Con dos resistencias usamos: R₍eq₎ = (R₁·R₂)/$R₁+R₂$. Para tres o más: 1/R₍eq₎ = 1/R₁ + 1/R₂ + 1/R₃ + ... Es como crear varios caminos para que la corriente fluya.

🔌 ¡Recuerda! En los circuitos en serie la corriente es la misma en todos los componentes, mientras que en paralelo el voltaje es el mismo en todas las ramas.

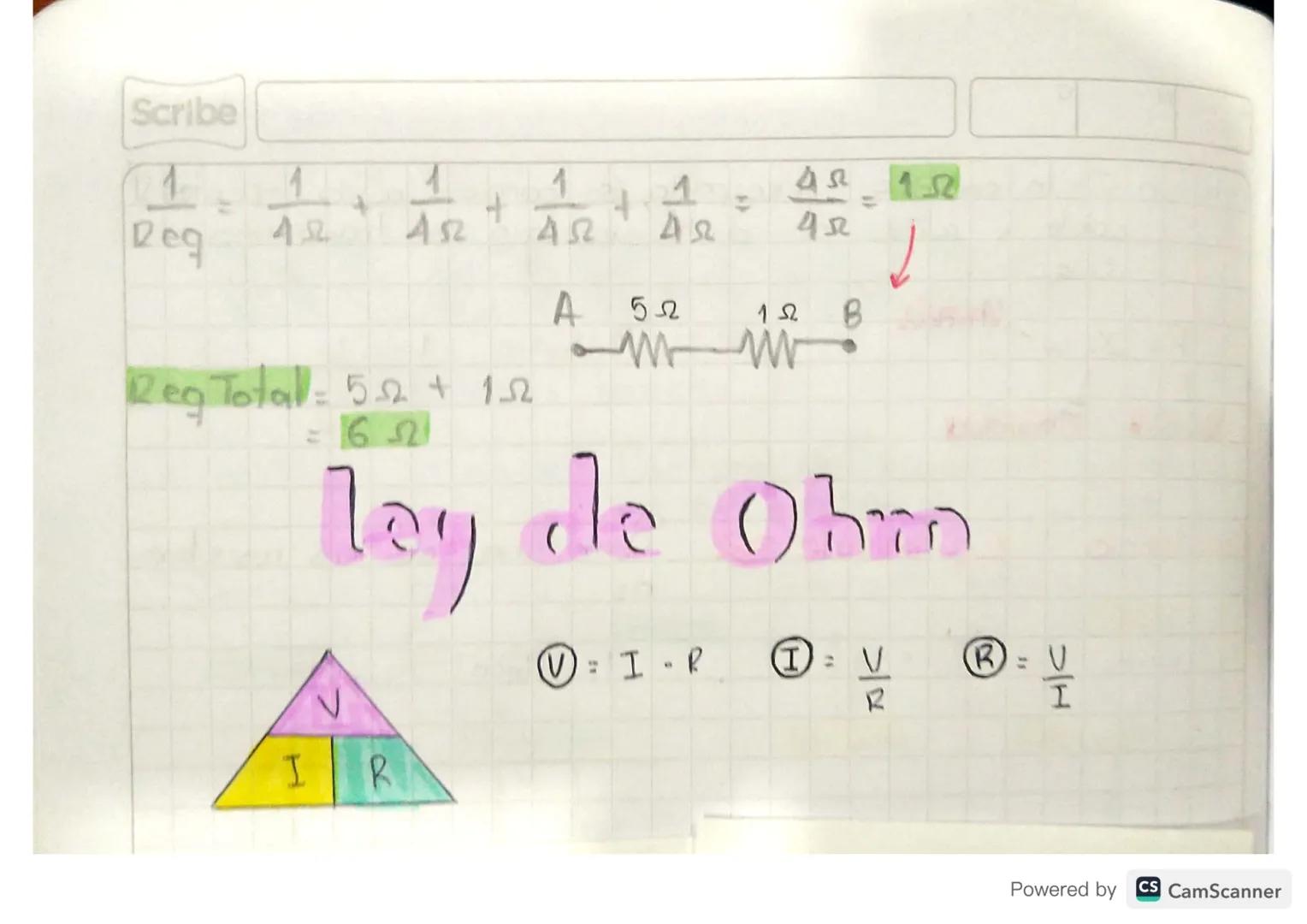

Ley de Ohm

La Ley de Ohm es una de las reglas más importantes en electricidad y te permite relacionar voltaje, corriente y resistencia. Es muy fácil de recordar y puedes usarla de tres formas distintas según lo que necesites calcular.

Las tres formas de la Ley de Ohm son:

• Para calcular voltaje: V = I · R
• Para calcular corriente: I = V / R
• Para calcular resistencia: R = V / I

Con esta ley podrás resolver muchos problemas de circuitos eléctricos. Por ejemplo, si conoces la resistencia de un componente y el voltaje aplicado, puedes calcular cuánta corriente fluirá a través de él.

⚡ ¡Anímate! La Ley de Ohm es como una receta mágica que te permite predecir el comportamiento de los circuitos eléctricos. ¡Practica con ejemplos y verás que no es tan difícil!
