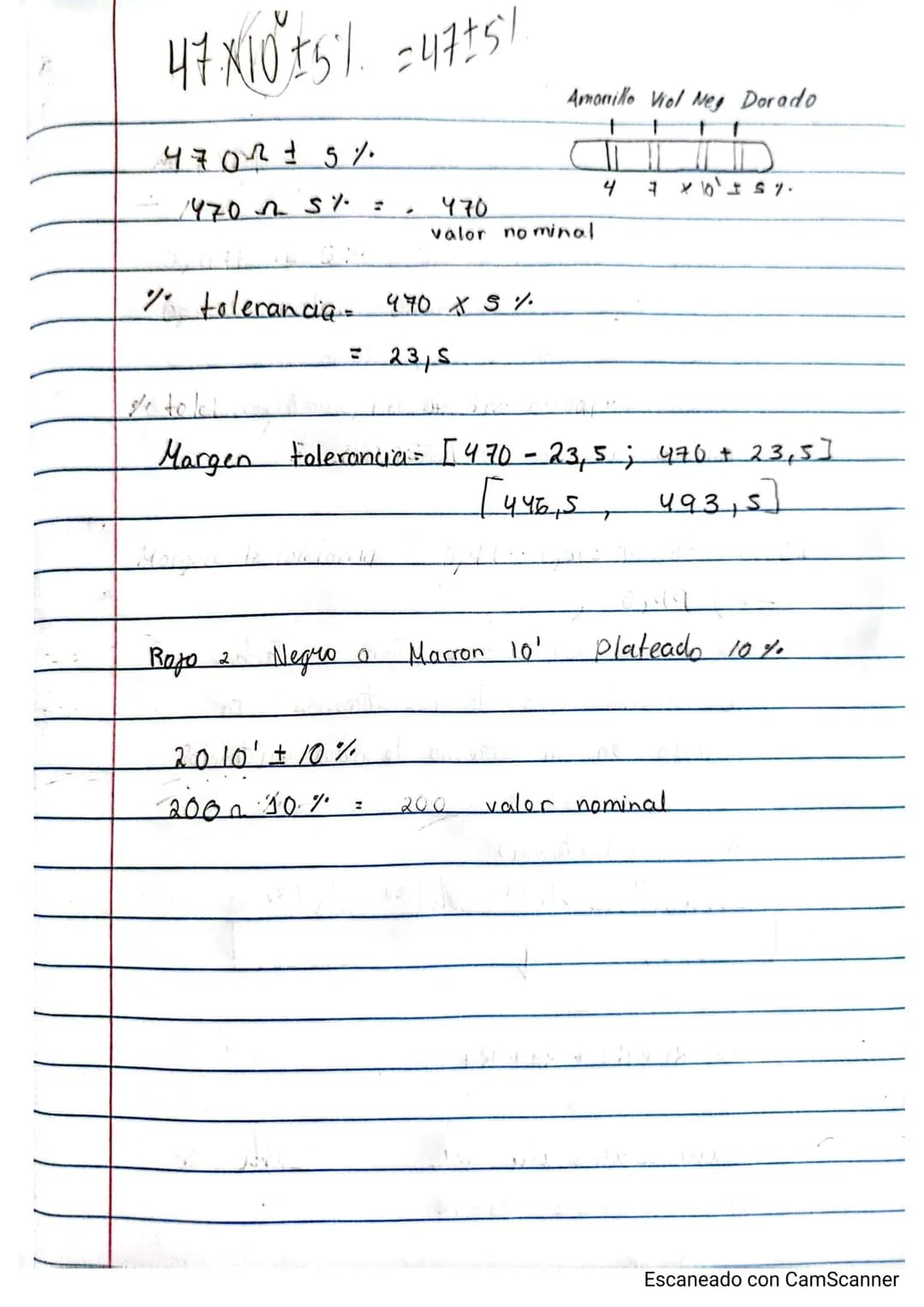

Ejemplos prácticos de cálculo de resistencias

Esta página proporciona ejemplos adicionales para reforzar la comprensión de cómo calcular el valor de una resistencia por sus colores y su tolerancia.

Se presentan dos ejemplos detallados:

1. Resistencia con bandas amarillo, violeta, negro y dorado:

   • Valor nominal: 47 × 10⁰ ± 5% = 47 Ω ± 5%
   • Cálculo de la tolerancia: 47 × 5% = 2.35 Ω
   • Margen de tolerancia: [44.65 Ω, 49.35 Ω]

2. Resistencia con bandas rojo, negro, marrón y plateado:

   • Valor nominal: 20 × 10¹ ± 10% = 200 Ω ± 10%

Example: Para la resistencia de 47 Ω, el cálculo del margen de tolerancia sería: Límite inferior: 47 - 2.35 = 44.65 Ω Límite superior: 47 + 2.35 = 49.35 Ω

Estos ejemplos ilustran cómo aplicar el método de cálculo a diferentes combinaciones de colores y cómo interpretar los resultados.

Highlight: La comprensión de estos cálculos es fundamental para trabajar con valores de resistencias comerciales y entender sus límites de precisión.

Vocabulary: Margen de tolerancia - El rango de valores dentro del cual se considera aceptable el valor real de una resistencia.

Esta página refuerza la importancia de la práctica en el cálculo de valores de resistencias, lo cual es esencial para estudiantes y profesionales en el campo de la electrónica.

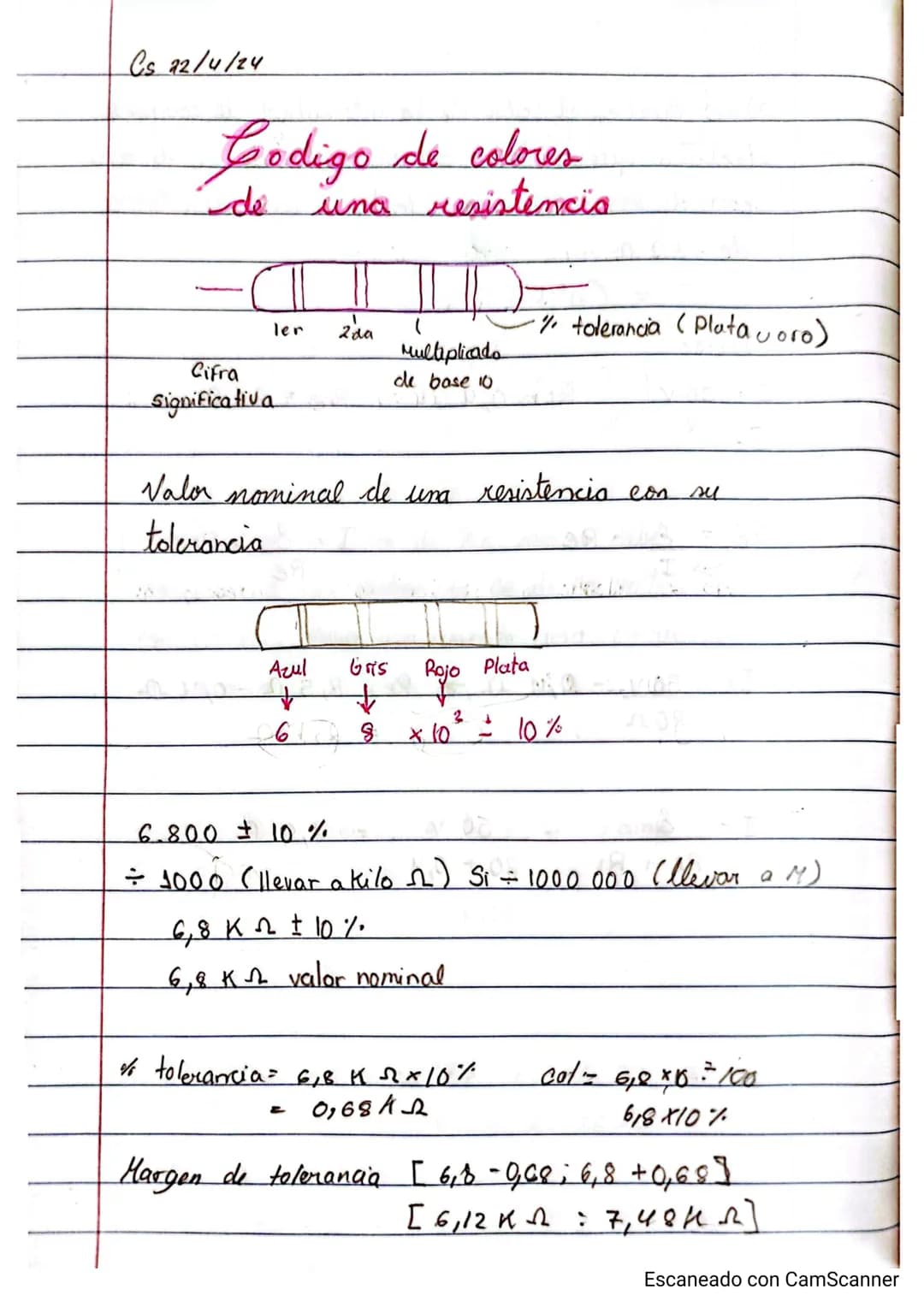

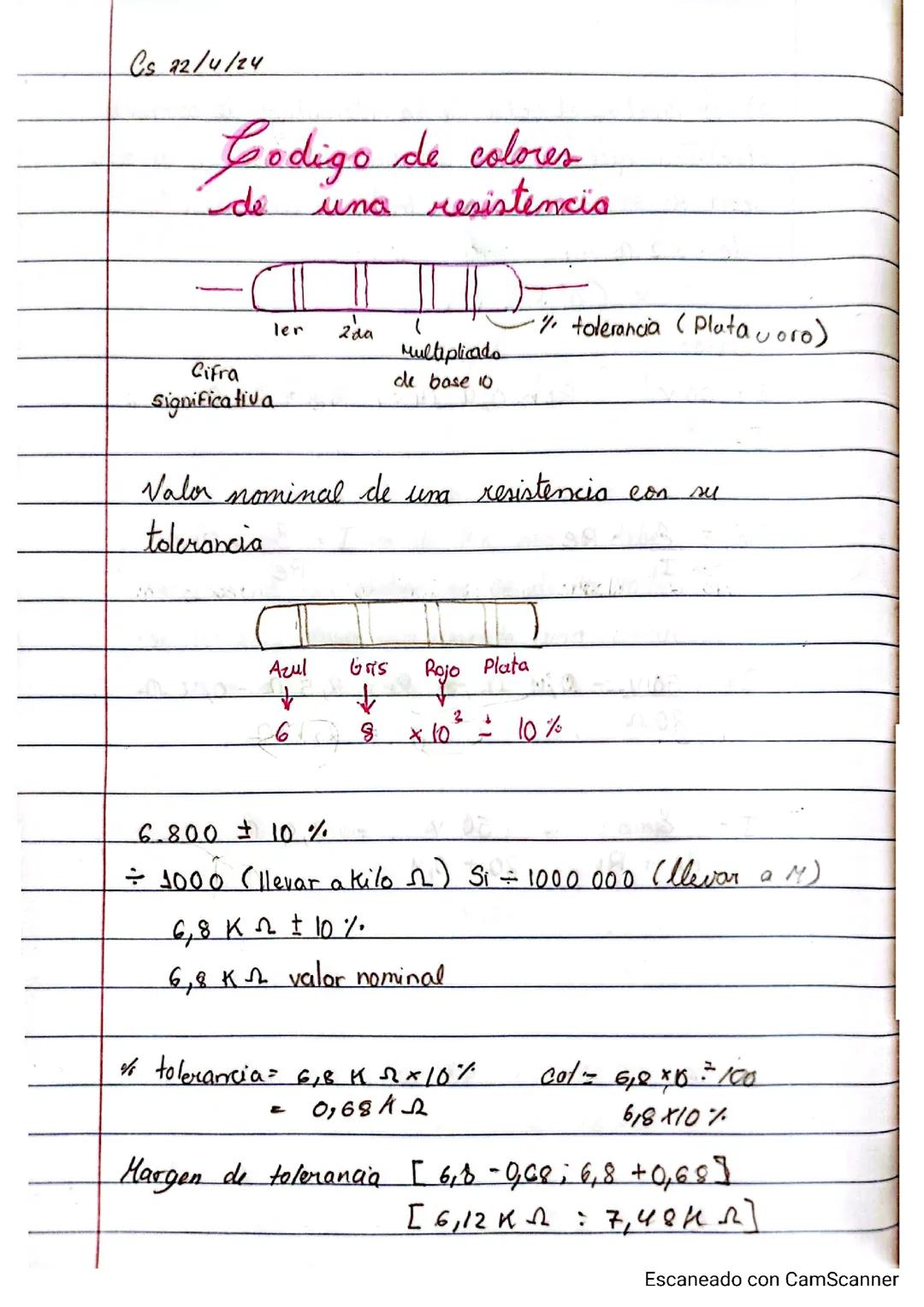

Código de colores de una resistencia

Esta página introduce el sistema de código de colores utilizado para calcular el valor de una resistencia y su tolerancia. Se explica cómo interpretar cada banda de color en una resistencia para determinar su valor nominal y porcentaje de tolerancia.

El sistema se basa en bandas de colores que representan:

1. Primera cifra significativa
2. Segunda cifra significativa
3. Multiplicador de base 10
4. Porcentaje de tolerancia (generalmente plata u oro)

Se proporciona un ejemplo detallado de cómo calcular el valor de una resistencia con bandas azul, rojo y naranja:

Ejemplo: Para una resistencia con bandas azul (6), rojo (5), naranja (×10³) y plata (±10%), el cálculo sería: 65 × 10³ ± 10% = 65,000 Ω ± 10% = 65 kΩ ± 10%

La guía también explica cómo convertir el valor a unidades más manejables (kΩ o MΩ) y cómo calcular el margen de tolerancia.

Highlight: Es importante entender que la tolerancia indica el rango en el que puede variar el valor real de la resistencia respecto al valor nominal.

Vocabulary: Valor nominal - El valor teórico o ideal de la resistencia según el código de colores.

Definition: Tolerancia - El porcentaje de variación permitido en el valor real de una resistencia respecto a su valor nominal.
