¿Qué es un Relé Industrial?

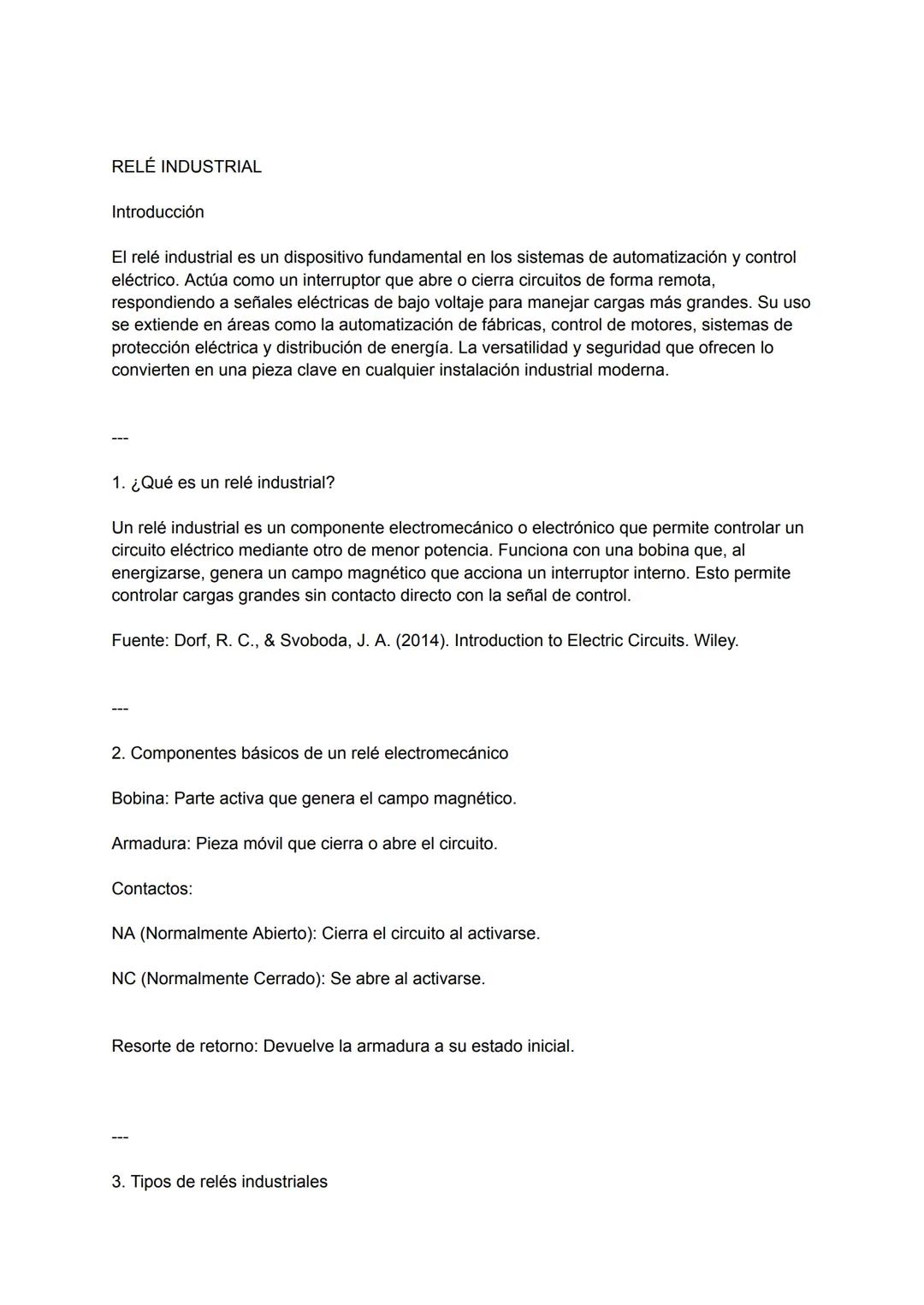

¿Alguna vez te preguntaste cómo se enciende una máquina industrial gigante con solo apretar un botón pequeño? Ahí es donde entra el relé industrial, un dispositivo electromecánico o electrónico que actúa como intermediario inteligente.

Funciona súper simple: tiene una bobina que al energizarse crea un campo magnético. Este campo mueve una armadura (pieza móvil) que abre o cierra contactos eléctricos. Es como tener un mayordomo eléctrico que obedece órdenes pequeñas para manejar tareas grandes.

Los componentes básicos incluyen contactos NA (Normalmente Abierto) que se cierran al activarse, NC (Normalmente Cerrado) que se abren, y un resorte que devuelve todo a su posición inicial. Todo esto te permite controlar motores gigantes, sistemas de iluminación completos o procesos automatizados desde un simple interruptor.

Dato clave: Un relé puede controlar cargas de miles de watts usando apenas unos pocos watts de señal de control.

Tipos Principales de Relés

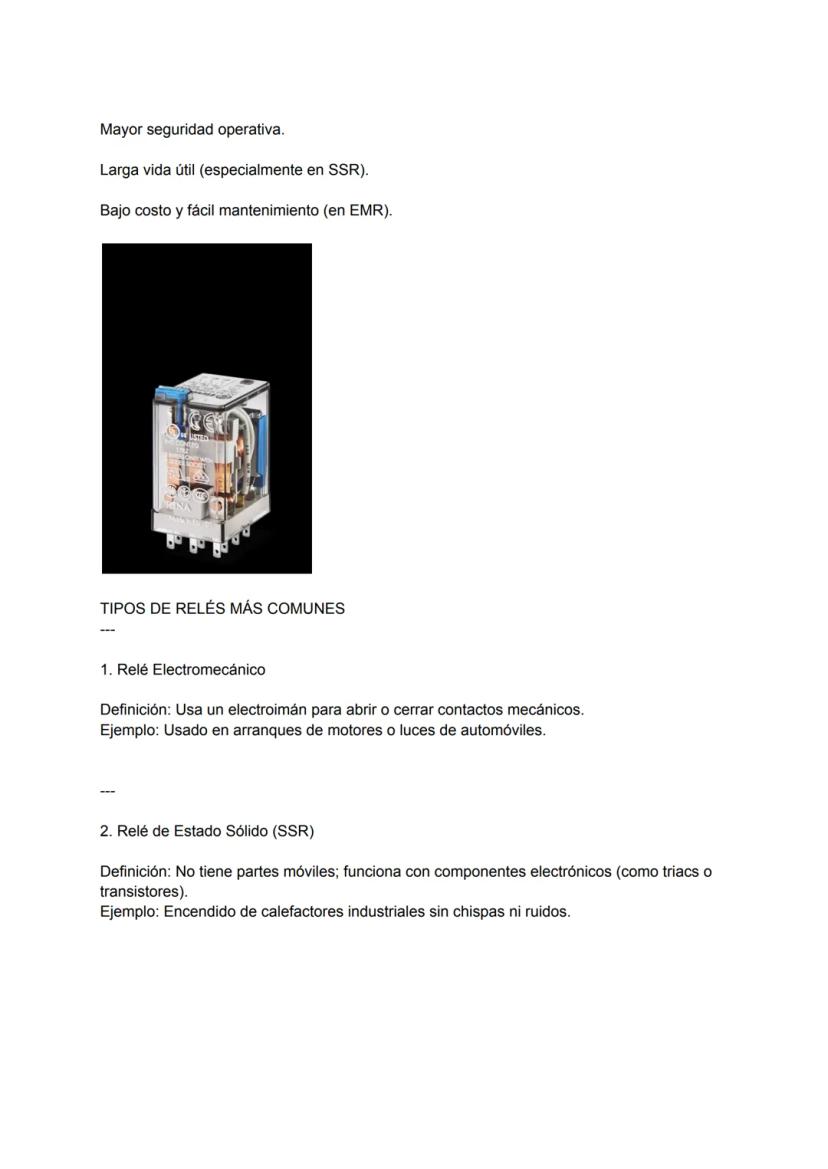

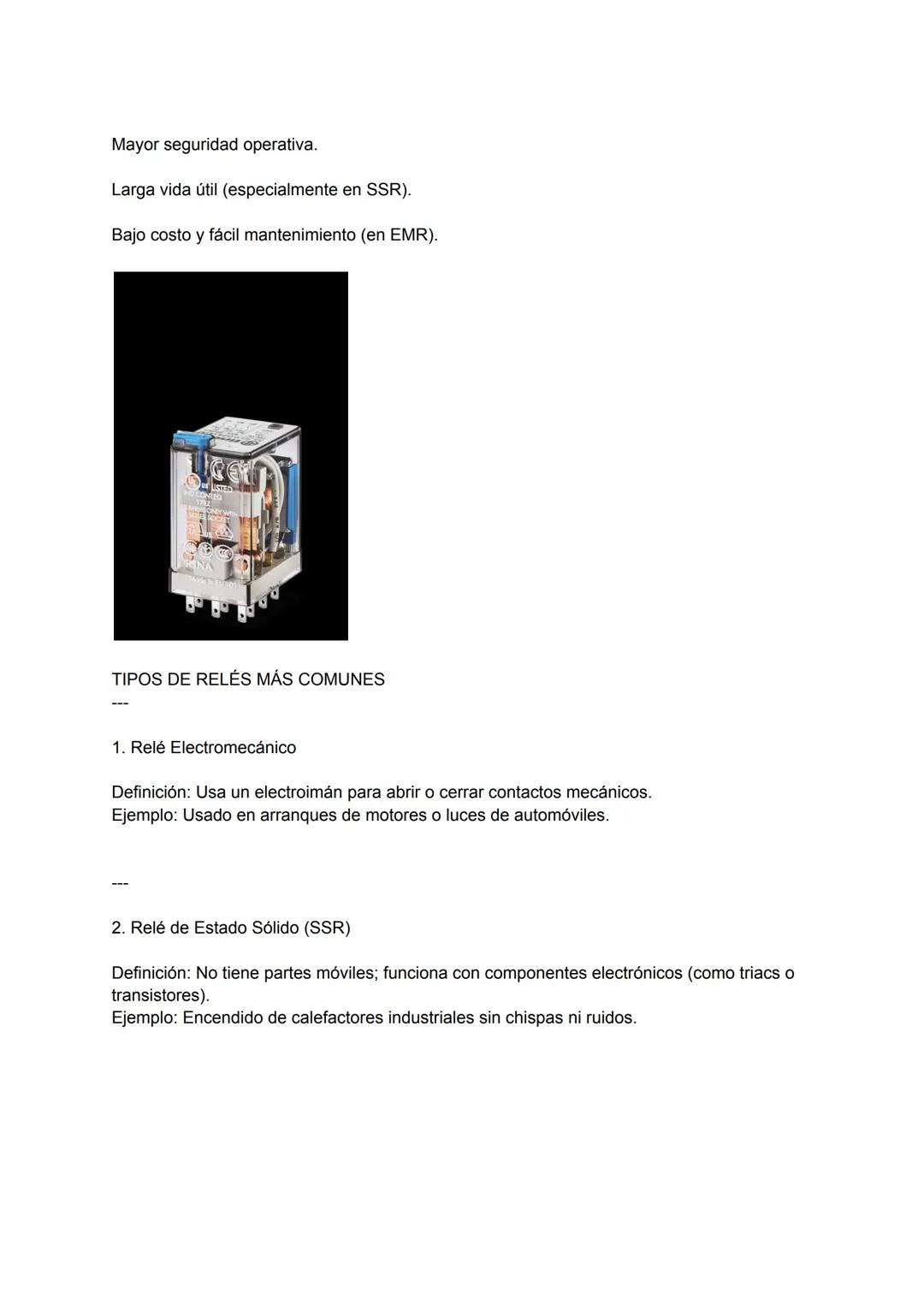

En el mundo industrial vas a encontrar principalmente dos tipos que debes conocer perfectamente. El relé electromecánico (EMR) usa partes móviles y es súper común en maquinaria porque es barato y fácil de reparar. Lo escuchas hacer "clic" cuando se activa.

El relé de estado sólido (SSR) es el hermano más moderno: no tiene partes móviles, funciona con componentes electrónicos como triacs y transistores. Es perfecto para ambientes con vibraciones porque no se desgasta mecánicamente y trabaja en silencio total.

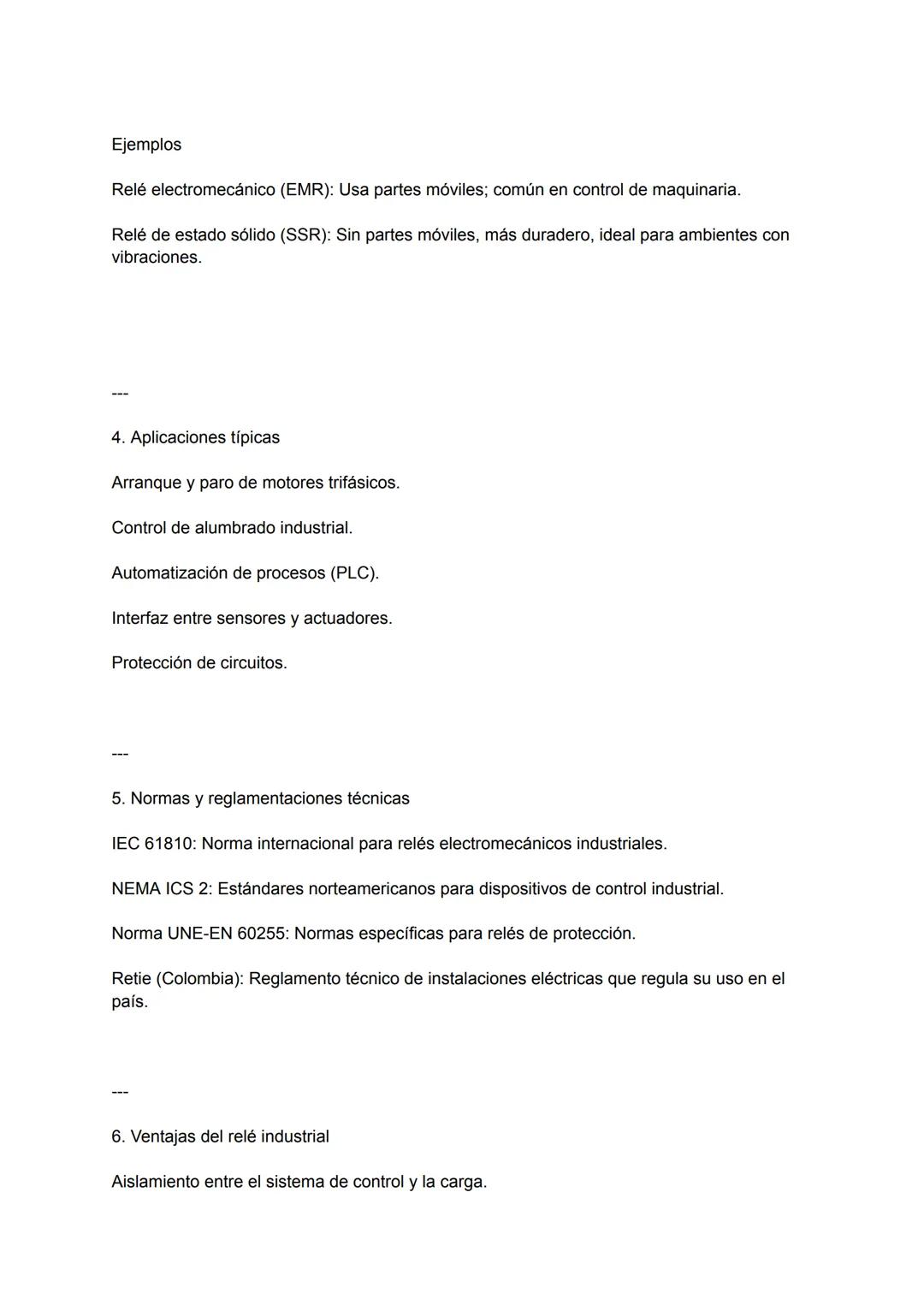

Sus aplicaciones están en todas partes: arranque de motores trifásicos, control de alumbrado industrial, automatización con PLC, y como interfaz entre sensores y actuadores. En Colombia, el Reglamento RETIE regula su uso junto con normas internacionales como IEC 61810.

Las ventajas son claras: aislamiento total entre control y carga, seguridad operativa máxima, larga vida útil (especialmente en SSR), y costos de mantenimiento bajos.

Recuerda: Los EMR son más baratos pero los SSR duran mucho más en ambientes industriales duros.

Relés Especializados: Tiempo y Sobrecarga

Los relés de tiempo o temporizadores son como alarmas industriales que cambian de estado después de un tiempo que tú programas. Imagínalos controlando una luz que se enciende por exactamente 10 segundos después de presionar un botón, o un motor que arranca con 5 segundos de retraso.

Los relés de sobrecarga son los guardianes de los motores eléctricos. Cuando detectan que pasa demasiada corriente (sobrecarga), inmediatamente desconectan el motor para evitar que se queme. Los encontrarás siempre en tableros de control de motores trifásicos.

El relé térmico funciona con un principio genial: usa el calor que genera la corriente excesiva para activar la desconexión. Tiene una lámina bimetálica que se deforma con el calor y dispara el mecanismo de protección.

También están los relés de voltaje que actúan como detectores inteligentes: se activan cuando el voltaje sube mucho o baja peligrosamente, protegiendo equipos costosos contra daños eléctricos.

Tip de examen: Los relés térmicos protegen contra sobrecargas prolongadas, no contra cortocircuitos instantáneos.

Relés de Protección Avanzada

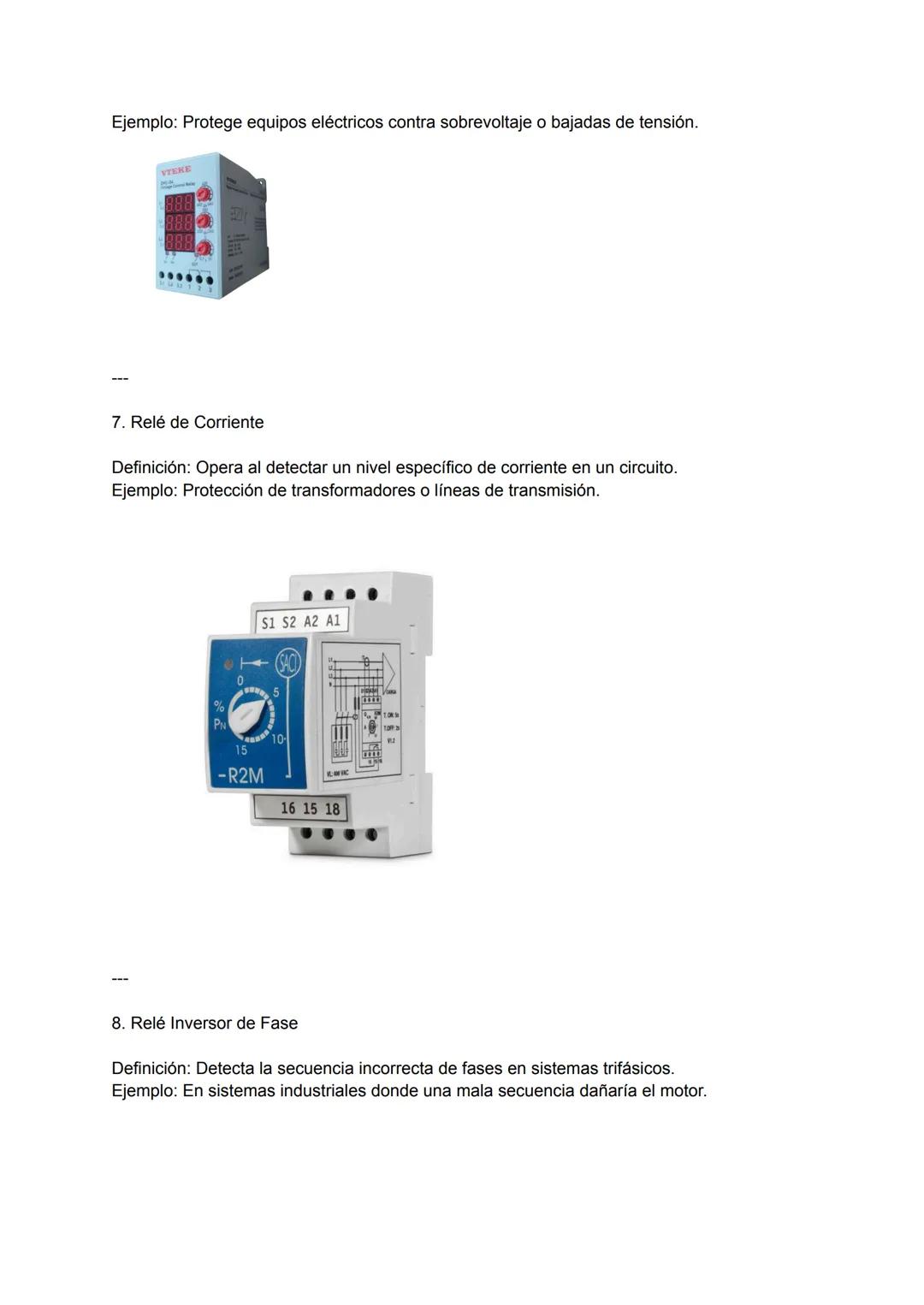

Los relés de corriente son detectores especializados que operan cuando encuentran niveles específicos de corriente en un circuito. Los verás protegiendo transformadores gigantes y líneas de transmisión eléctrica de alta tensión.

El relé inversor de fase es crucial en sistemas trifásicos porque detecta si las fases están en secuencia incorrecta. ¿Por qué importa? Porque una secuencia ABC equivocada puede hacer girar un motor al revés y dañarlo completamente.

Los relés de frecuencia son los guardianes de la estabilidad eléctrica. Detectan cuando la frecuencia se desvía de los 60 Hz normales en Colombia, algo crítico en plantas de generación eléctrica para mantener la red estable.

Los relés lógicos programables son como mini-PLC que puedes programar para realizar múltiples funciones. Pueden automatizar el encendido de luces, sistemas de ventilación o riego siguiendo lógicas complejas que tú defines.

Conexión real: En las empresas colombianas, los relés de fase son obligatorios en muchas instalaciones según RETIE.

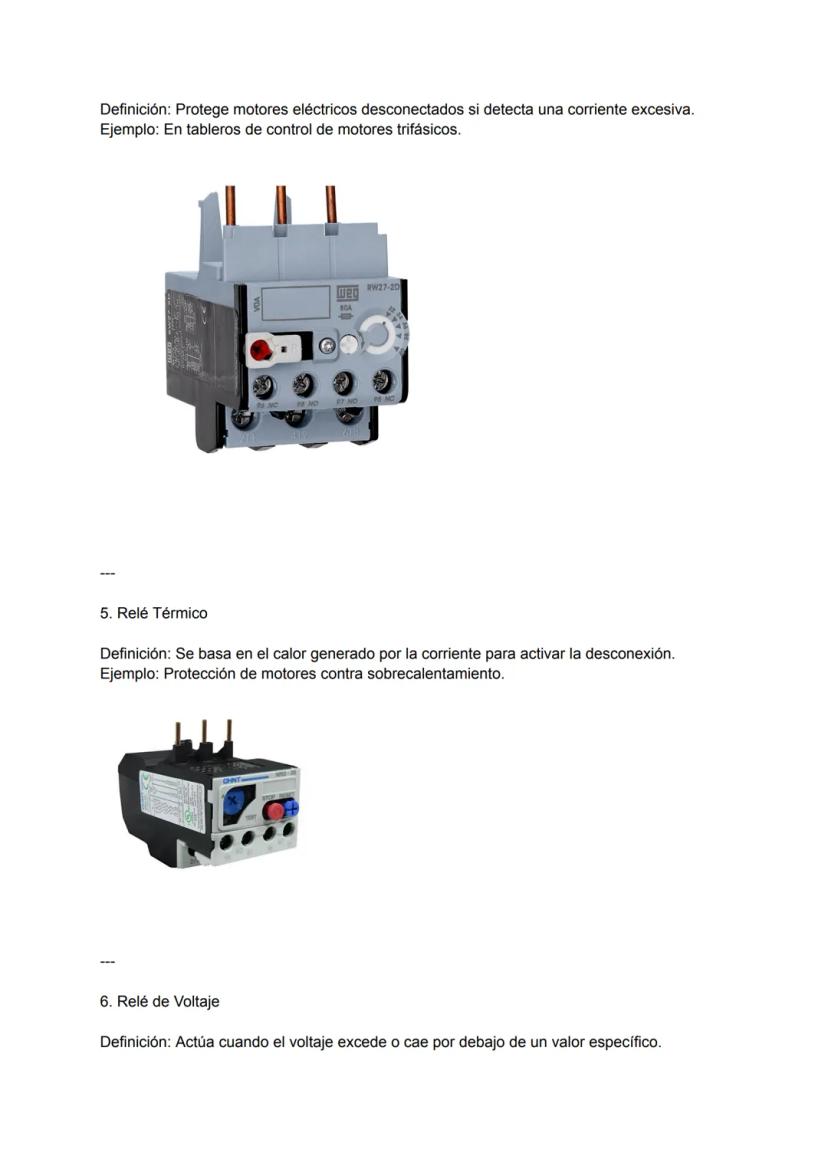

Relé Térmico en Detalle

El relé térmico es el superhéroe silencioso que protege motores contra sobrecargas prolongadas usando un principio físico elegante: la dilatación térmica de metales. Su corazón es una lámina bimetálica formada por dos metales con diferentes coeficientes de dilatación.

Cuando el motor se sobrecarga, la corriente elevada genera calor en el bimetal. Las dos láminas se dilatan diferente, causando que la pieza se curve y active un mecanismo de disparo que abre el circuito de control. ¡El motor se detiene automáticamente!

Lo genial es que es ajustable según la corriente nominal del motor y puede tener rearme manual o automático. Siempre lo encontrarás instalado junto al contactor en tableros de control industrial.

Sus aplicaciones principales son la protección de motores trifásicos en sistemas industriales y comerciales, desde pequeñas bombas hasta compresores industriales gigantes.

Dato técnico: El relé térmico NO protege contra cortocircuitos, solo contra sobrecargas graduales y prolongadas.

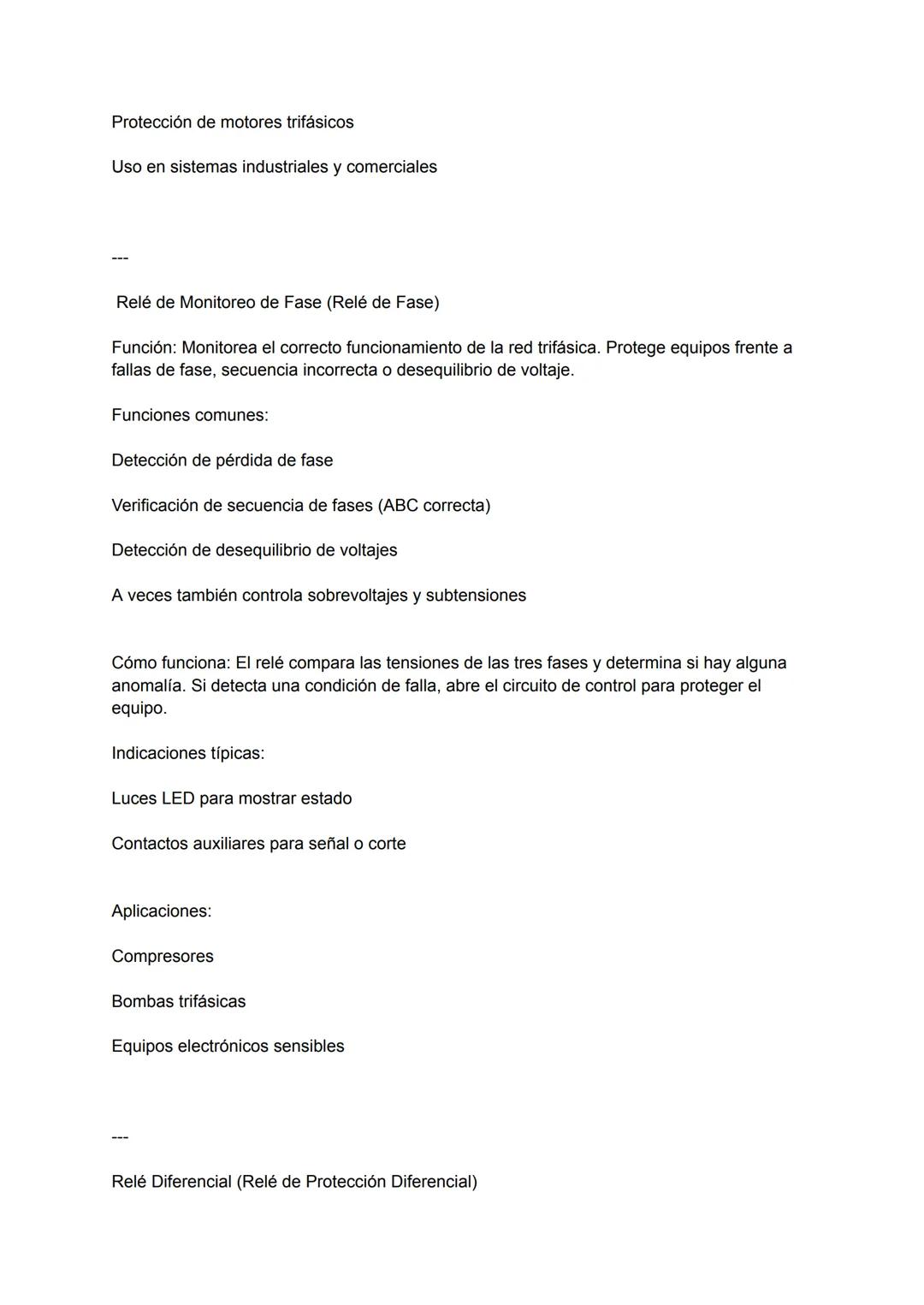

Relé de Monitoreo de Fase

El relé de monitoreo de fase es como un doctor que constantemente revisa la salud de la red trifásica. Su trabajo es detectar problemas como pérdida de fase, secuencia incorrecta ABC, o desequilibrio peligroso entre voltajes.

Funciona comparando las tensiones de las tres fases en tiempo real. Si detecta cualquier anomalía, abre inmediatamente el circuito de control para proteger equipos costosos como compresores, bombas trifásicas o equipos electrónicos sensibles.

Las indicaciones típicas incluyen luces LED que muestran el estado actual y contactos auxiliares para enviar señales de alarma o corte automático. Es especialmente importante en equipos que pueden dañarse si giran en sentido contrario.

En Colombia, estos relés son fundamentales para cumplir con las normas RETIE en instalaciones industriales, especialmente donde hay motores trifásicos de alta potencia.

Aplicación práctica: Sin este relé, un motor trifásico con secuencia de fases incorrecta giraría al revés y podría destruirse en minutos.

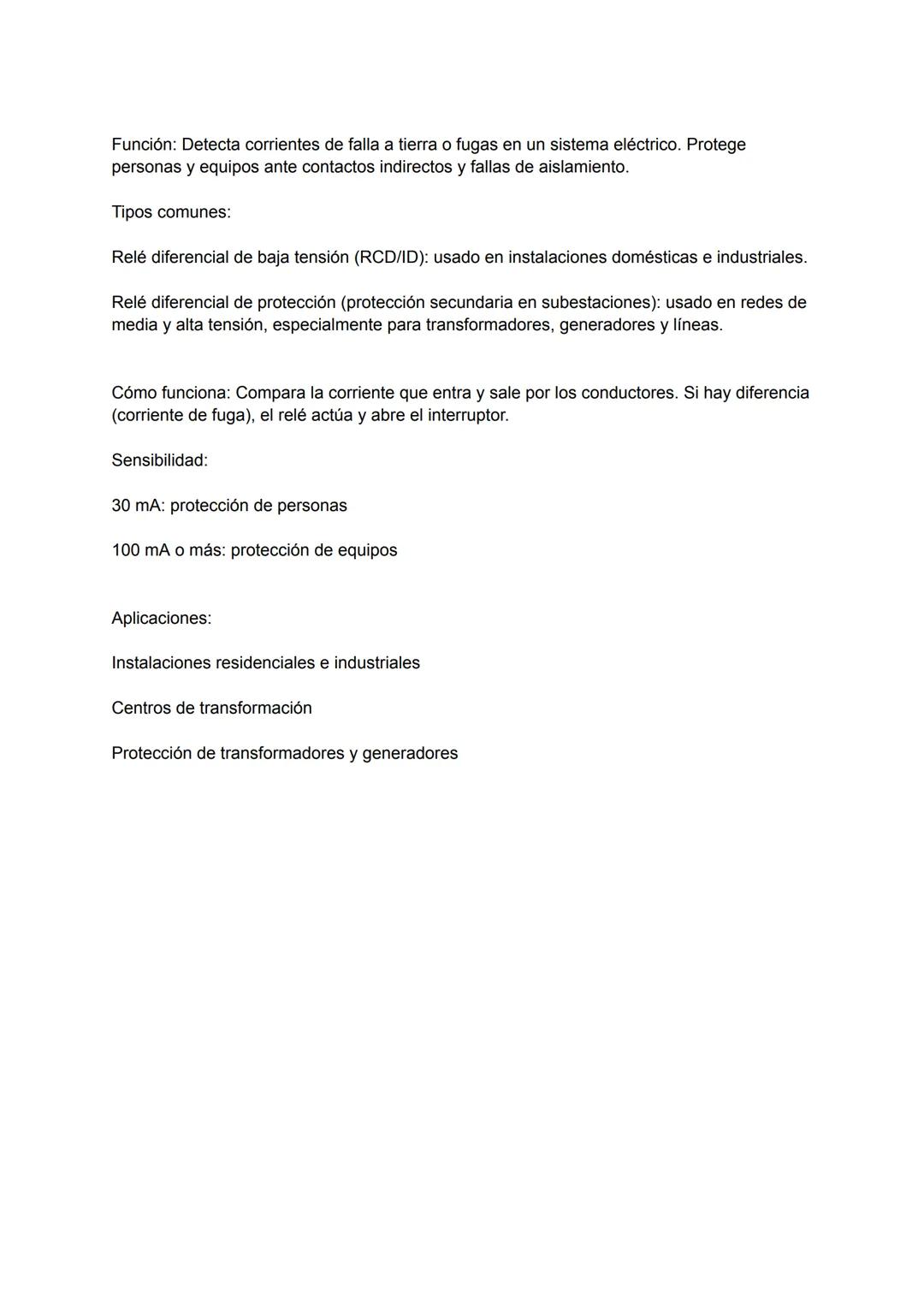

Relé Diferencial: Protección de Vida

El relé diferencial es literalmente un salvavidas eléctrico que detecta corrientes de fuga a tierra y protege tanto personas como equipos contra electrocución y fallas de aislamiento. Su principio es comparar la corriente que entra versus la que sale por los conductores.

Existen dos tipos principales: el RCD/ID para instalaciones de baja tensión (casas e industrias), y los de protección diferencial para redes de media y alta tensión en subestaciones, transformadores y generadores.

La sensibilidad es clave para su función: 30 mA para protección de personas (detecta el mínimo peligroso para humanos), y 100 mA o más para protección de equipos industriales donde las fugas normales son mayores.

Cuando hay diferencia entre corriente de entrada y salida (significa que hay fuga), el relé actúa instantáneamente y abre el interruptor. En centros de transformación y plantas industriales, estos dispositivos son obligatorios por RETIE.

Seguridad vital: Un relé diferencial de 30 mA puede salvarte la vida detectando una fuga en apenas 0.03 segundos.
