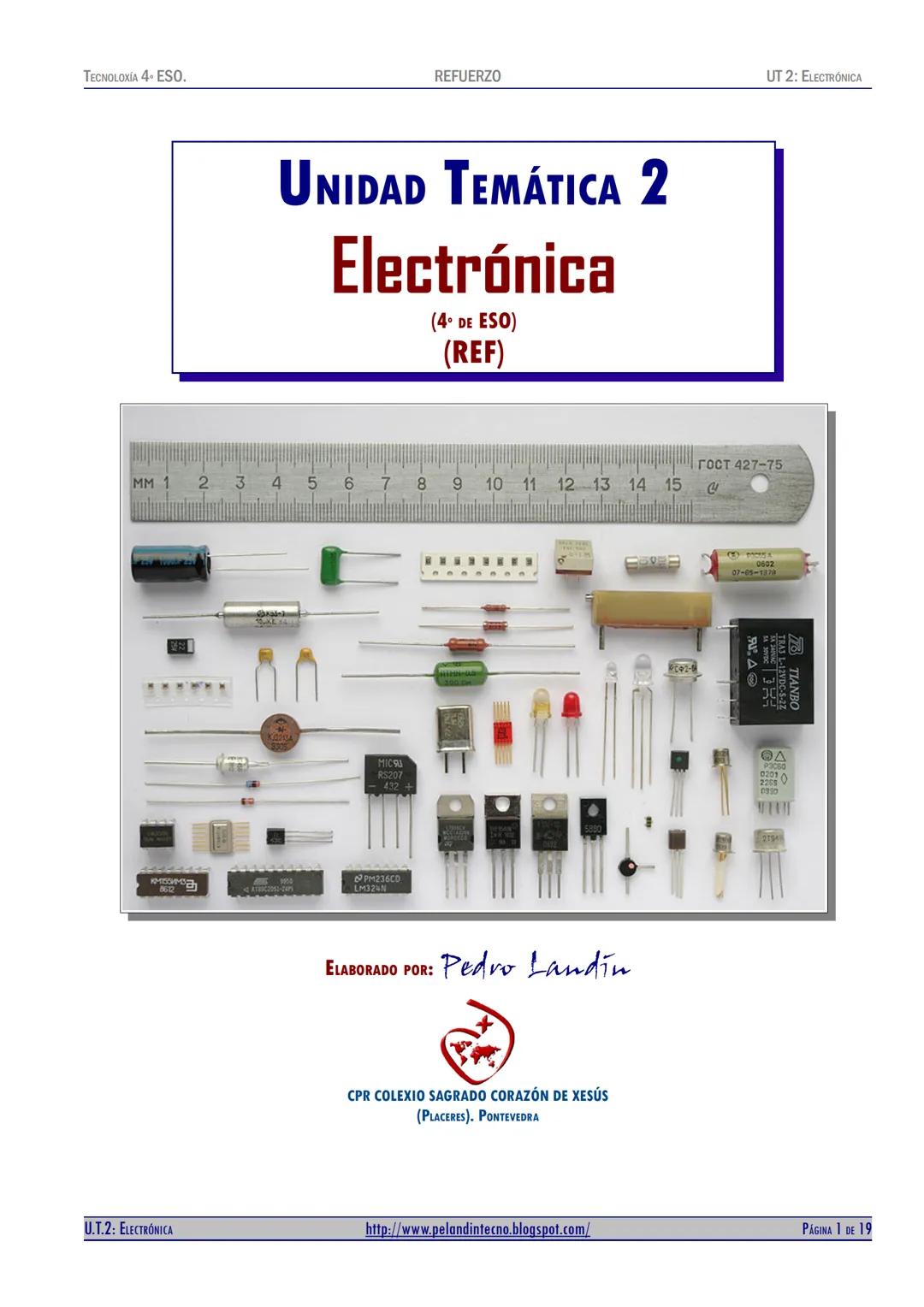

Portada del Curso

Esta es la portada de tu guía de electrónica para 4º de ESO. Aquí vas a aprender cómo funcionan los circuitos electrónicos y los componentes que hacen posible toda la tecnología que usas a diario.

La electrónica no es solo teoría aburrida - es la base de videojuegos, redes sociales, música digital y prácticamente todo lo que te rodea. ¡Prepárate para entender cómo funciona realmente el mundo tecnológico!

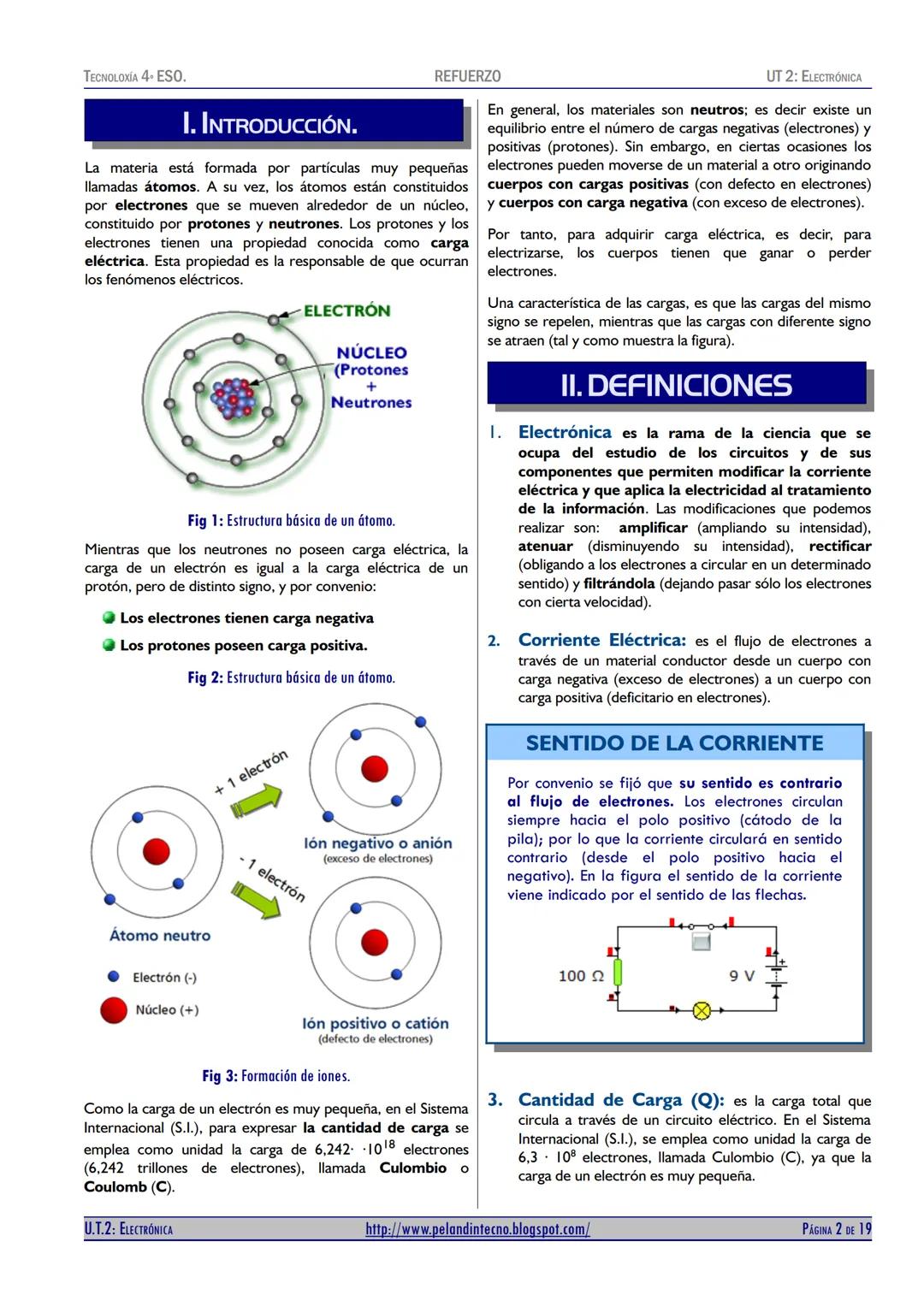

Fundamentos de la Electricidad

Todo empieza con los átomos, que son como mini sistemas solares. En el centro está el núcleo (con protones positivos y neutrones sin carga), y alrededor giran los electrones negativos. Cuando estos electrones se mueven de un lugar a otro, ¡tienes electricidad!

La carga eléctrica es súper importante: cargas iguales se repelen (como imanes del mismo polo) y cargas opuestas se atraen. Para medir estas cargas usamos el Culombio (C), que equivale a más de 6 trillones de electrones - ¡imagínate esa cantidad!

La corriente eléctrica es simplemente el flujo de electrones de un lugar con muchos (carga negativa) hacia uno que necesita más (carga positiva). Aunque los electrones van hacia el polo positivo, por convención decimos que la corriente va en dirección opuesta.

Dato curioso: Un solo Culombio contiene 6,242 × 10^18 electrones - ¡más electrones que estrellas visibles en el cielo nocturno!

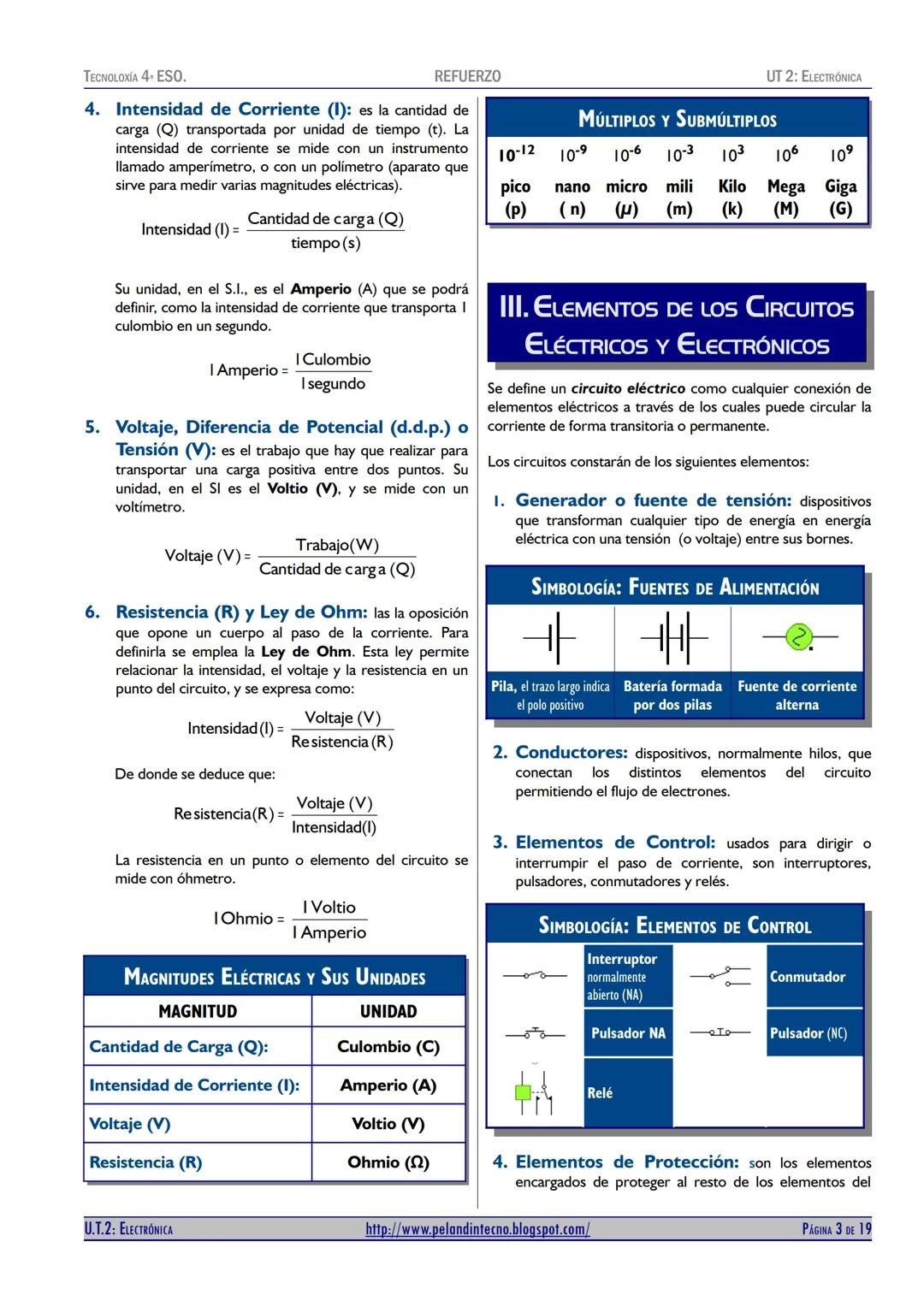

Magnitudes Eléctricas Esenciales

La intensidad de corriente (I) te dice cuántos electrones pasan por un punto cada segundo. Se mide en Amperios (A) con un amperímetro. Es como contar cuántos carros pasan por un peaje en una hora.

El voltaje o tensión (V) es la "fuerza" que empuja a los electrones por el circuito. Se mide en Voltios (V) con un voltímetro. Piénsalo como la presión del agua en una manguera.

La resistencia (R) es todo lo que se opone al paso de la corriente, como una piedra en un río. Se mide en Ohmios (Ω) y sigue la famosa Ley de Ohm: I = V/R. Esta ecuación es tu mejor amiga para resolver cualquier problema eléctrico.

Los elementos de un circuito incluyen: generadores (como pilas), conductores (cables), elementos de control (interruptores) y receptores (bombillas, motores). Cada uno tiene su símbolo especial que debes memorizar.

Tip de estudio: La Ley de Ohm es como una receta: si conoces dos ingredientes, siempre puedes calcular el tercero.

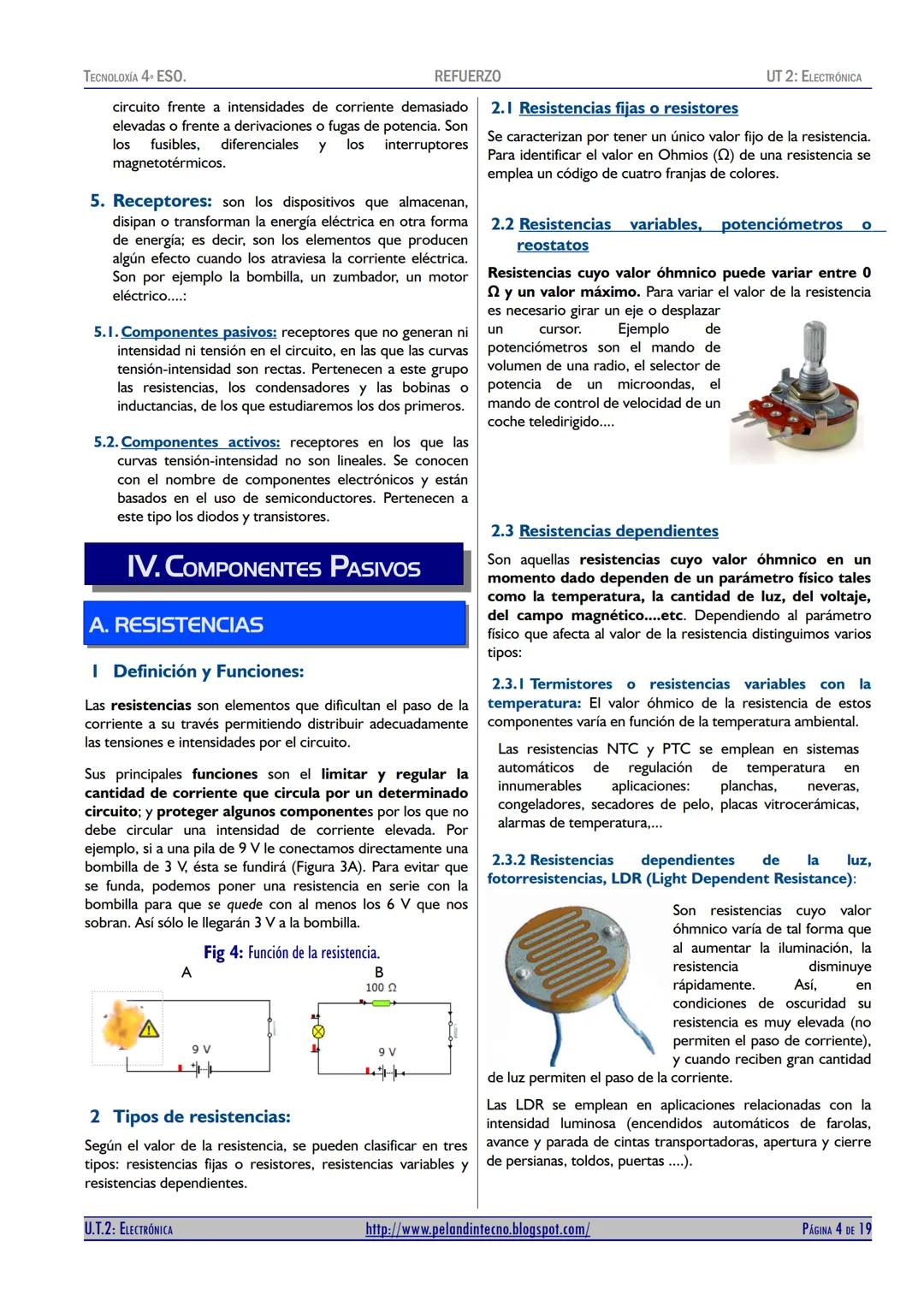

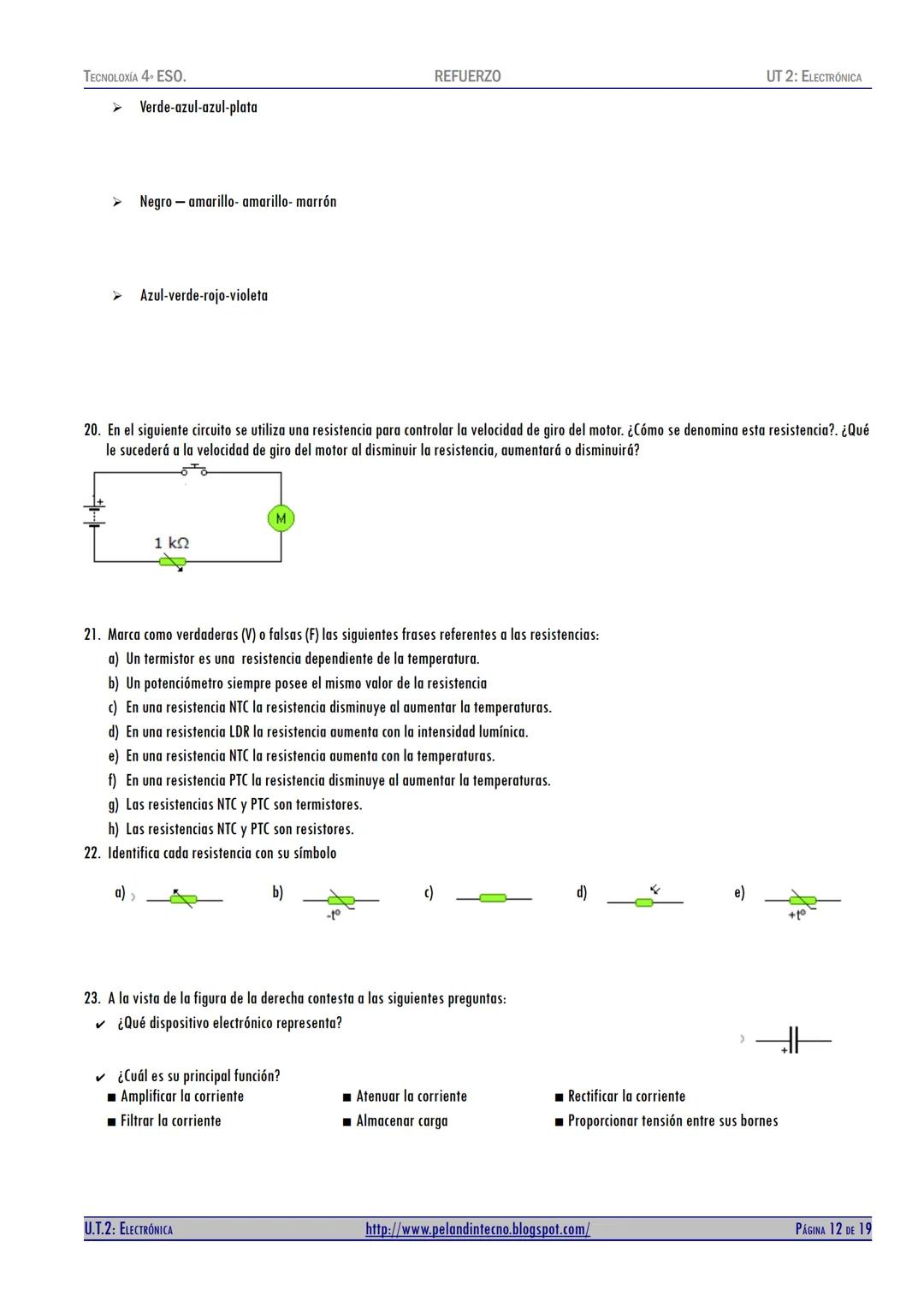

Componentes Pasivos: Resistencias

Las resistencias son como los "policías de tránsito" de los circuitos - controlan cuánta corriente puede pasar. Su función principal es proteger otros componentes y distribuir adecuadamente la tensión.

Existen tres tipos principales: resistencias fijas (valor constante identificado por franjas de colores), potenciómetros (valor variable, como el control de volumen de tu música), y resistencias dependientes que cambian según condiciones externas.

Las termistores cambian su resistencia con la temperatura - las encuentras en planchas y neveras. Los fotorresistores o LDR reaccionan a la luz y se usan en farolas automáticas y sensores de luminosidad.

Cuando hay poca luz, una LDR tiene muchísima resistencia (no deja pasar corriente). Con mucha luz, su resistencia baja drasticamente y permite el flujo de electrones. ¡Es como un interruptor controlado por luz!

Aplicación práctica: Los potenciómetros están en todos los controles de volumen, velocidad de ventiladores y reguladores de luz de tu casa.

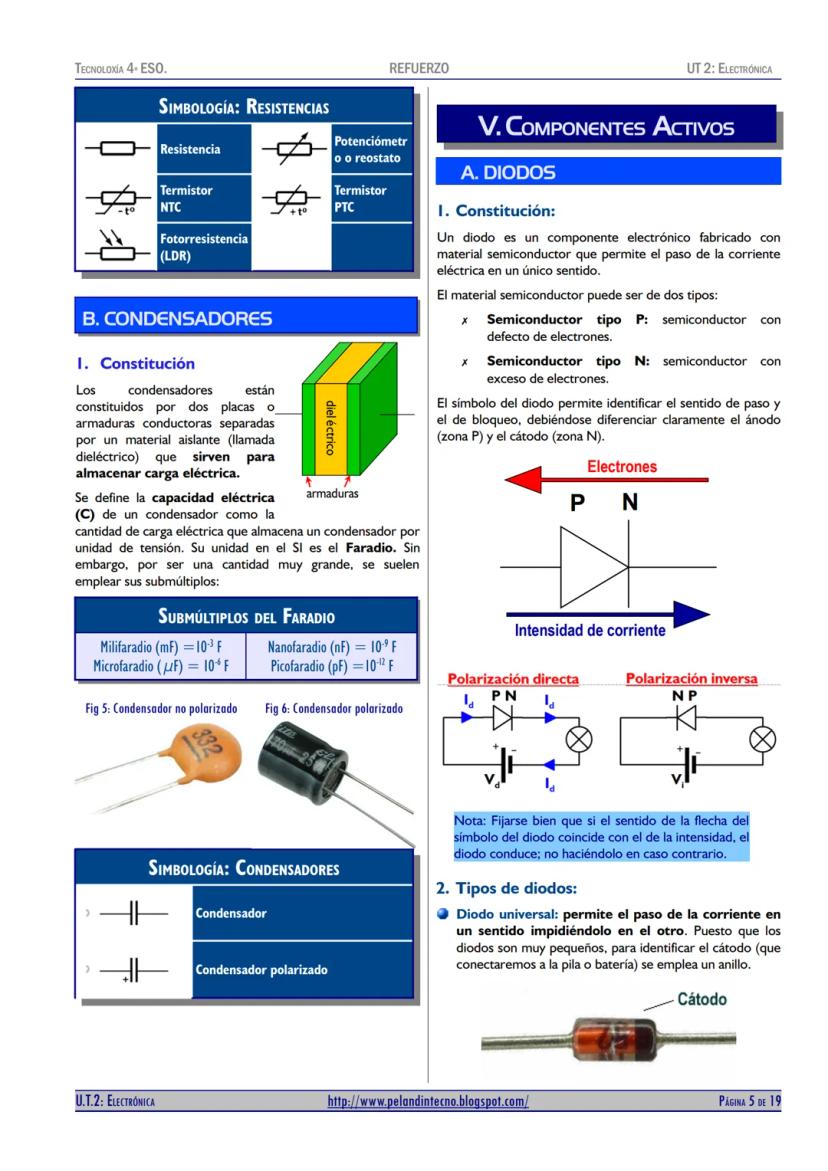

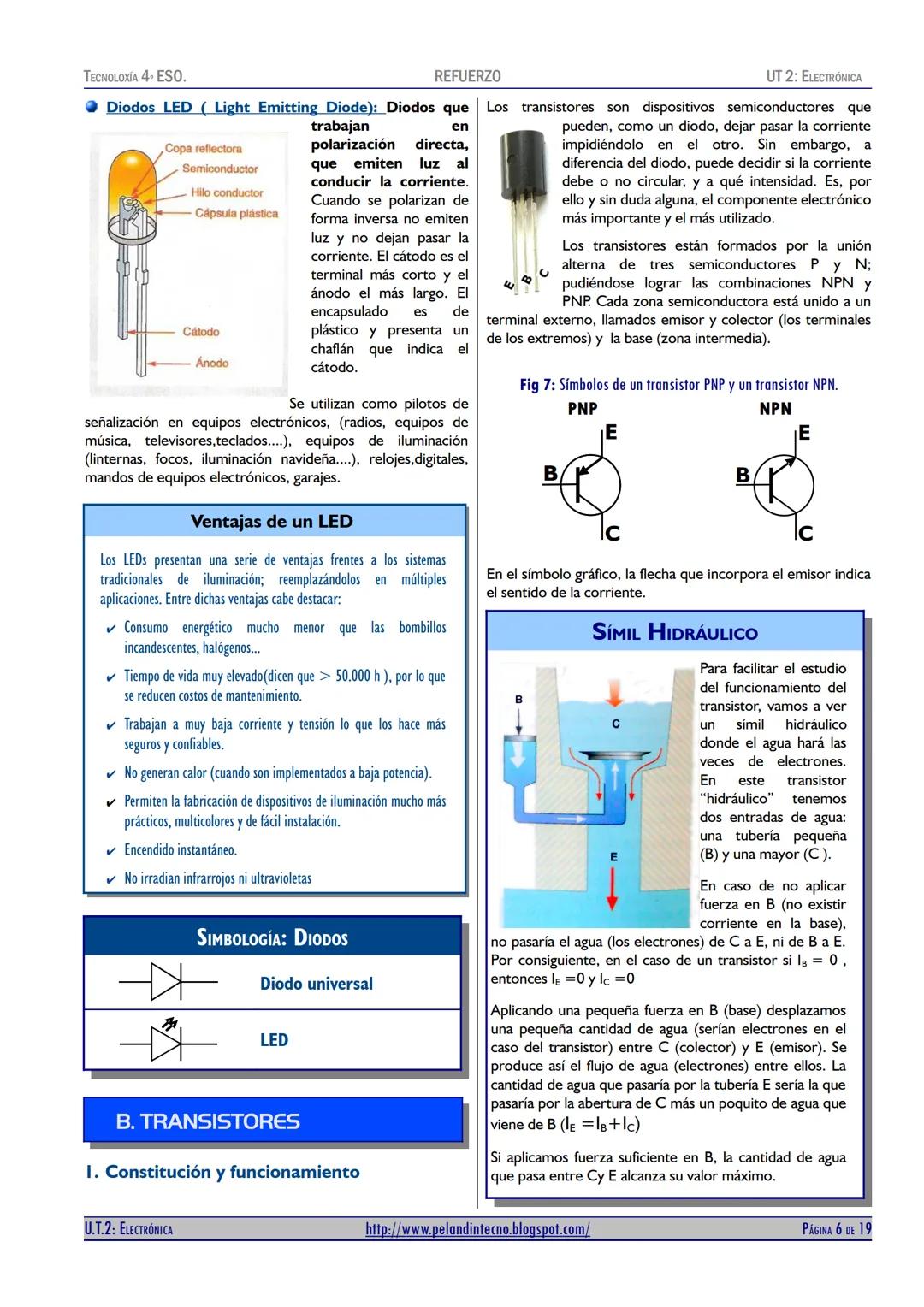

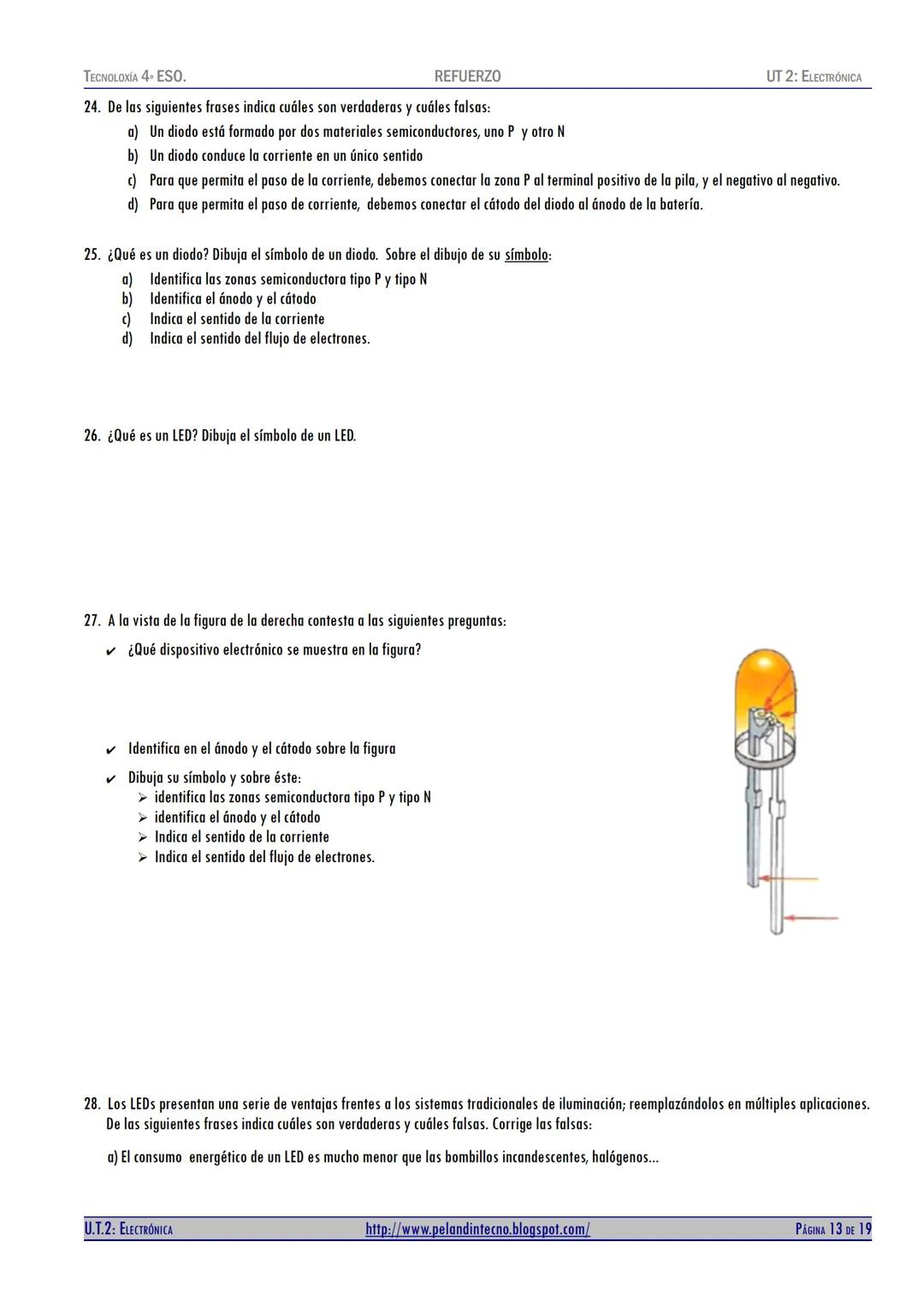

Componentes Activos: Diodos y Condensadores

Los diodos son como válvulas de una sola dirección - solo permiten que la corriente pase en un sentido. Están hechos de material semiconductor tipo P (con pocos electrones) y tipo N (con muchos electrones).

Cuando conectas un diodo correctamente (polarización directa), conduce. Si lo conectas al revés (polarización inversa), bloquea la corriente. Los diodos LED además emiten luz cuando conducen - perfectos para indicadores y pantallas.

Los condensadores son como pequeños tanques que almacenan carga eléctrica temporalmente. Tienen dos placas separadas por un material aislante llamado dieléctrico. Su capacidad se mide en Faradios (F), aunque normalmente usas submúltiplos como microfaradios (μF).

Los condensadores polarizados tienen polaridad específica (como las pilas), mientras que los no polarizados se pueden conectar en cualquier dirección. Son esenciales en fuentes de alimentación y circuitos de audio.

Ventaja de los LED: Duran más de 50,000 horas y consumen muchísima menos energía que las bombillas tradicionales.

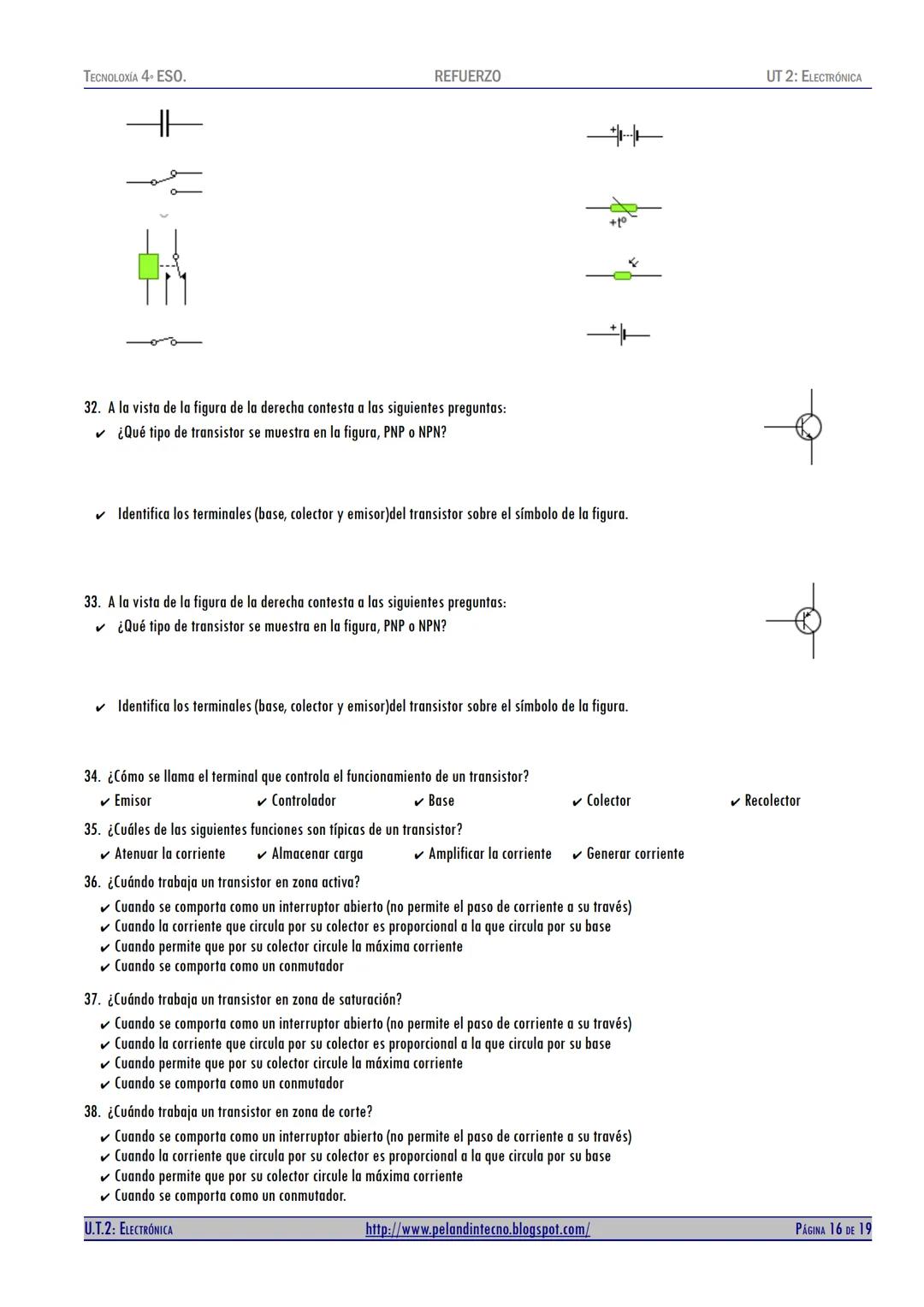

Transistores: Los Superhéroes de la Electrónica

Los transistores son definitivamente los componentes más importantes de la electrónica moderna. Pueden funcionar como interruptores ultrarrápidos o amplificadores de señal, y están en absolutamente todo: desde tu celular hasta computadoras.

Un transistor tiene tres "patas": emisor, base y colector. Con una pequeñísima corriente en la base, puedes controlar una corriente muchísimo mayor entre colector y emisor. Es como usar un interruptor pequeño para encender una lámpara gigante.

La ganancia (β) de un transistor puede multiplicar la corriente de entrada entre 100 y 400 veces. Si necesitas aún más amplificación, puedes usar el montaje Darlington - dos transistores conectados donde la ganancia total es β₁ × β₂.

El símil hidráulico te ayuda a entenderlo: imagina que la base es una pequeña llave que controla el flujo de agua (electrones) de un tubo grande. Con poquita fuerza en la llave pequeña, controlas muchísima agua en el tubo principal.

Dato increíble: Tu procesador tiene miles de millones de transistores trabajando como interruptores a velocidades impresionantes.

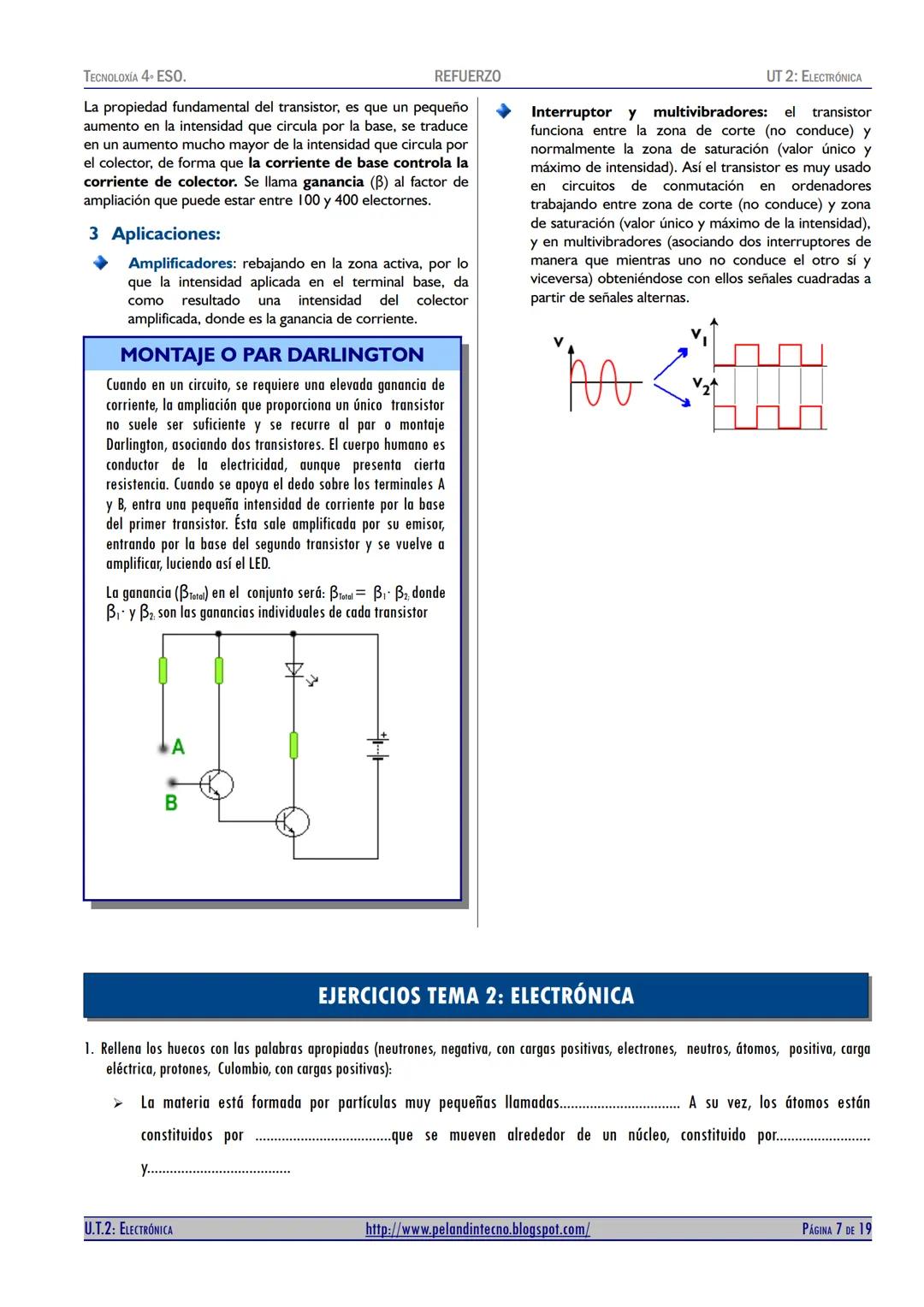

Aplicaciones y Ejercicios Prácticos

Los transistores tienen dos aplicaciones principales: como amplificadores (aumentan señales débiles) y como interruptores digitales $encendido/apagado en computadoras$. En los amplificadores trabajan en "zona activa", mientras que en aplicaciones digitales alternan entre "corte" (no conduce) y "saturación" (conduce al máximo).

Los multivibradores usan dos transistores que se alternan - cuando uno conduce, el otro no, y viceversa. Esto genera las señales cuadradas que usan los circuitos digitales.

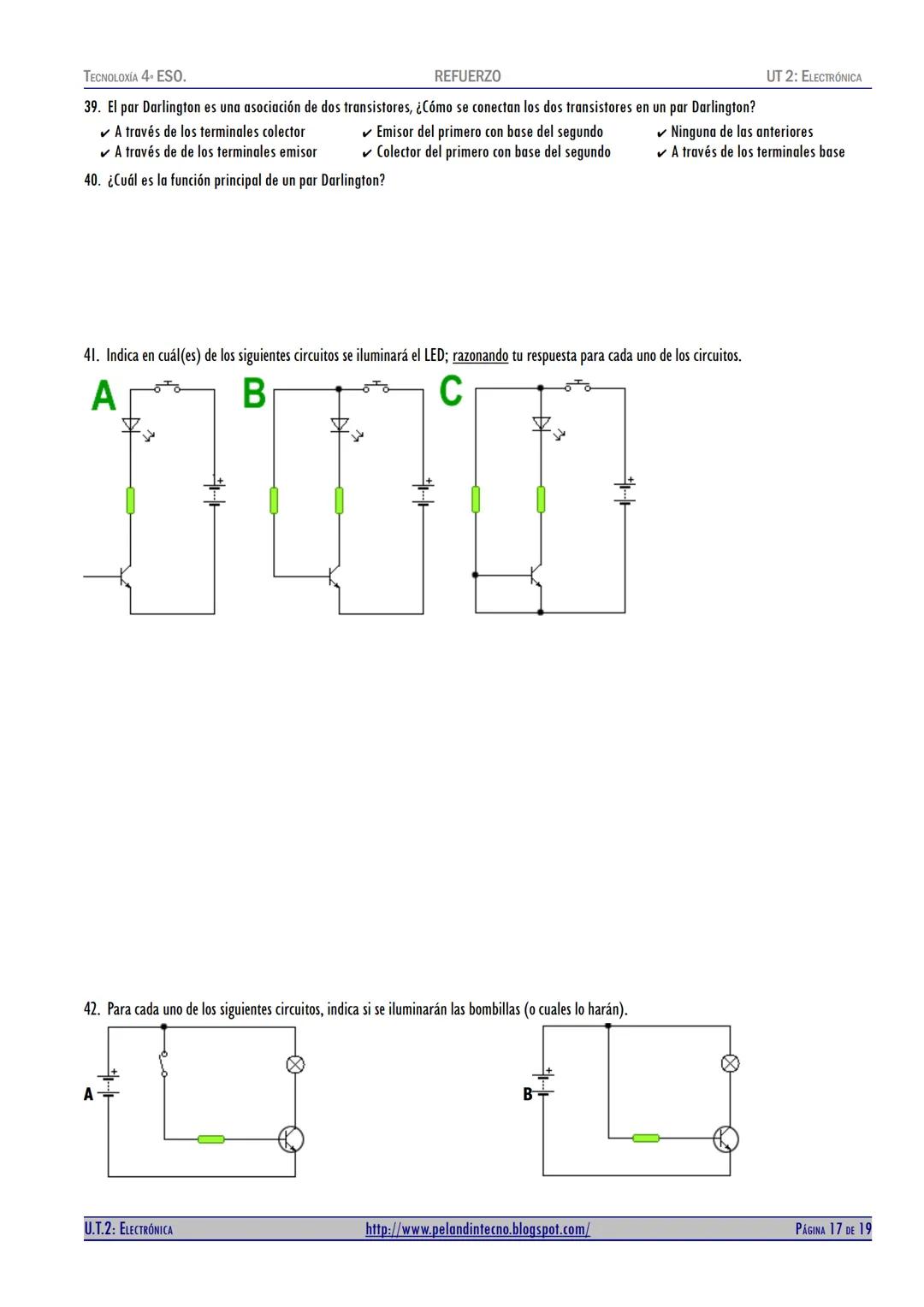

El par Darlington es genial para aplicaciones que necesitan amplificación extrema. Como tu cuerpo conduce electricidad (aunque con resistencia), puedes activar LEDs simplemente tocando los terminales correctos.

Para dominar estos conceptos, necesitas practicar identificando componentes por sus símbolos, calculando valores con la Ley de Ohm, y entendiendo cómo se comporta cada elemento en diferentes situaciones.

Consejo de estudio: Dibuja los símbolos una y otra vez hasta que los reconozcas instantáneamente - es clave para leer circuitos.

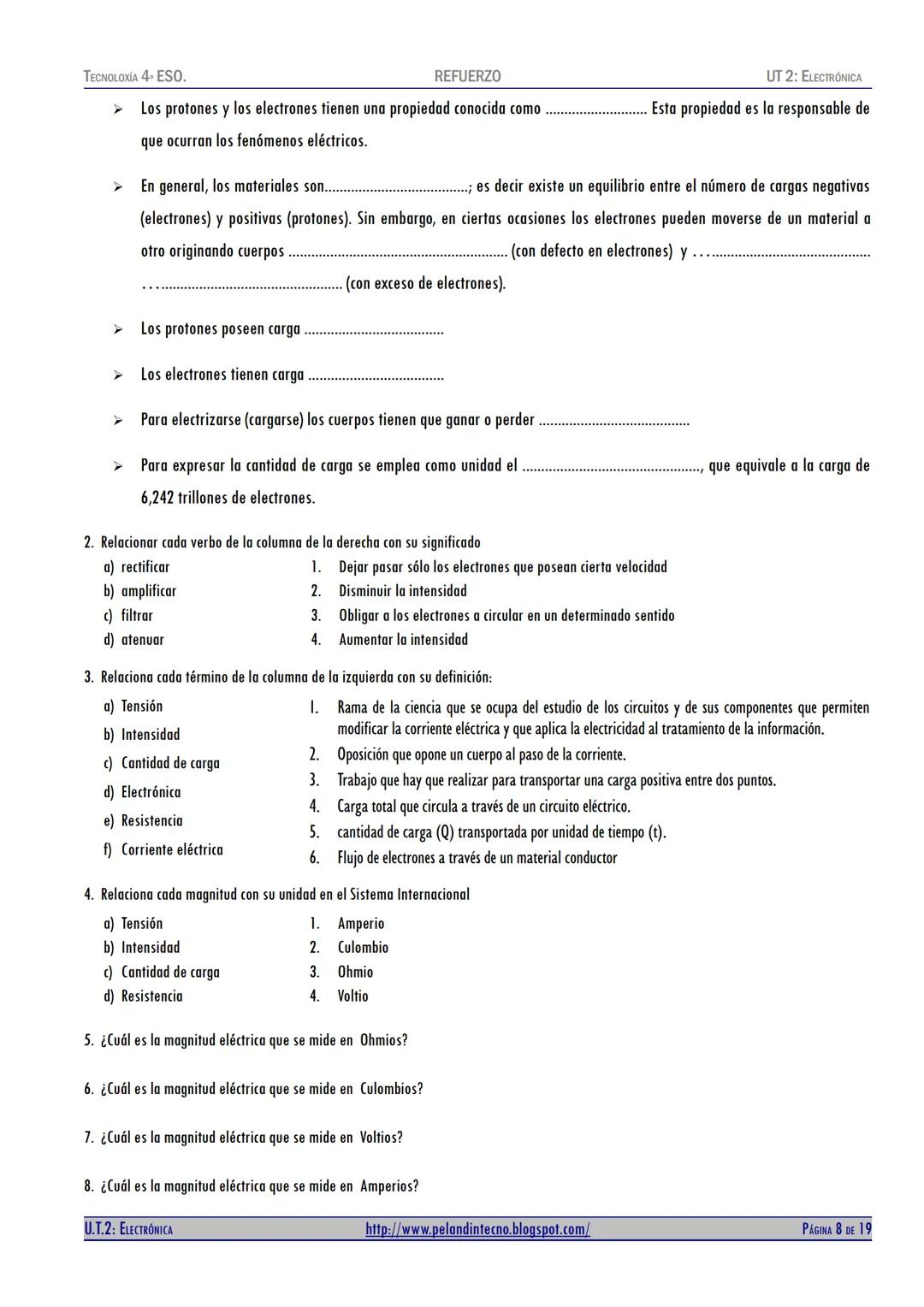

Ejercicios de Repaso - Parte 1

Esta sección te ayuda a consolidar los conceptos básicos con ejercicios de completar espacios y relacionar columnas. Los conceptos fundamentales que debes dominar incluyen la estructura atómica, tipos de carga eléctrica, y las definiciones de electrónica.

Recuerda que la electrónica modifica la corriente de cuatro maneras: amplificar, atenuar, rectificar y filtrar. Cada una tiene aplicaciones específicas en dispositivos que usas diariamente.

Las magnitudes eléctricas básicas y sus unidades son: tensión (Voltios), intensidad (Amperios), carga (Culombios) y resistencia (Ohmios). Cada una se mide con instrumentos específicos que debes conocer.

La Ley de Ohm aparece constantemente en los ejercicios porque es la base de todos los cálculos eléctricos. Dominar sus tres formas $I=V/R, V=I×R, R=V/I$ te permitirá resolver cualquier problema básico.

Estrategia de examen: Siempre identifica qué magnitudes conoces y cuál necesitas calcular antes de aplicar fórmulas.

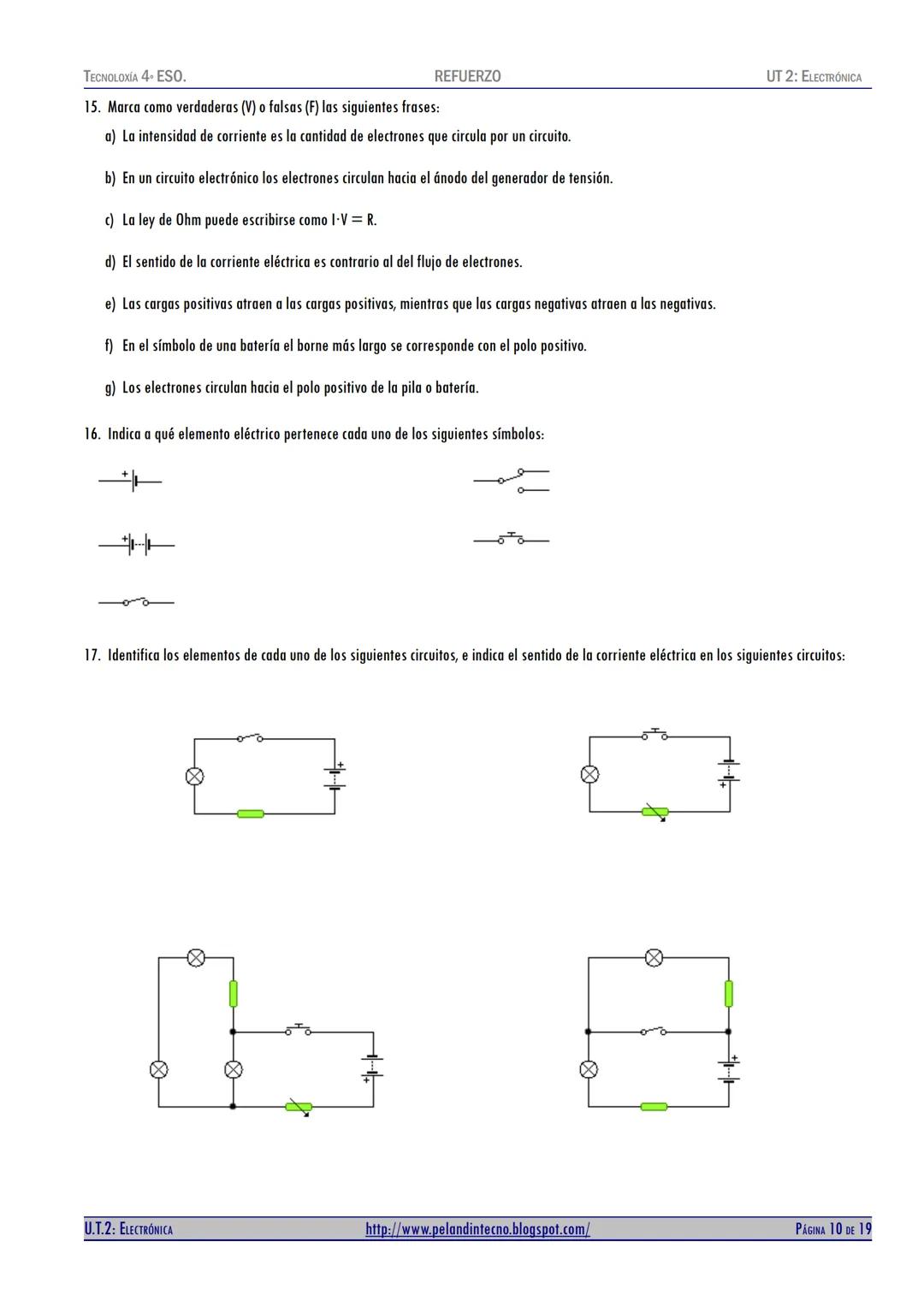

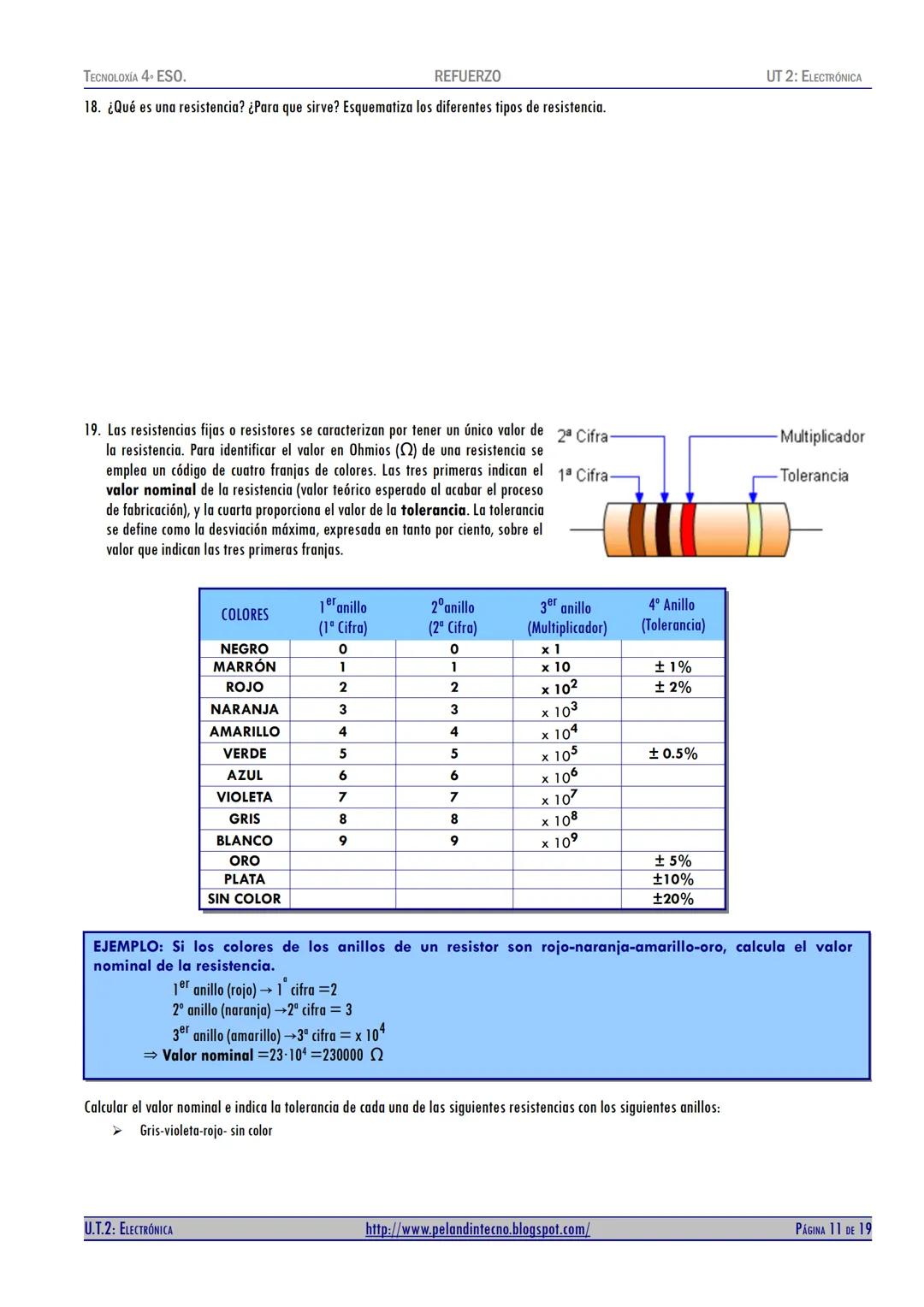

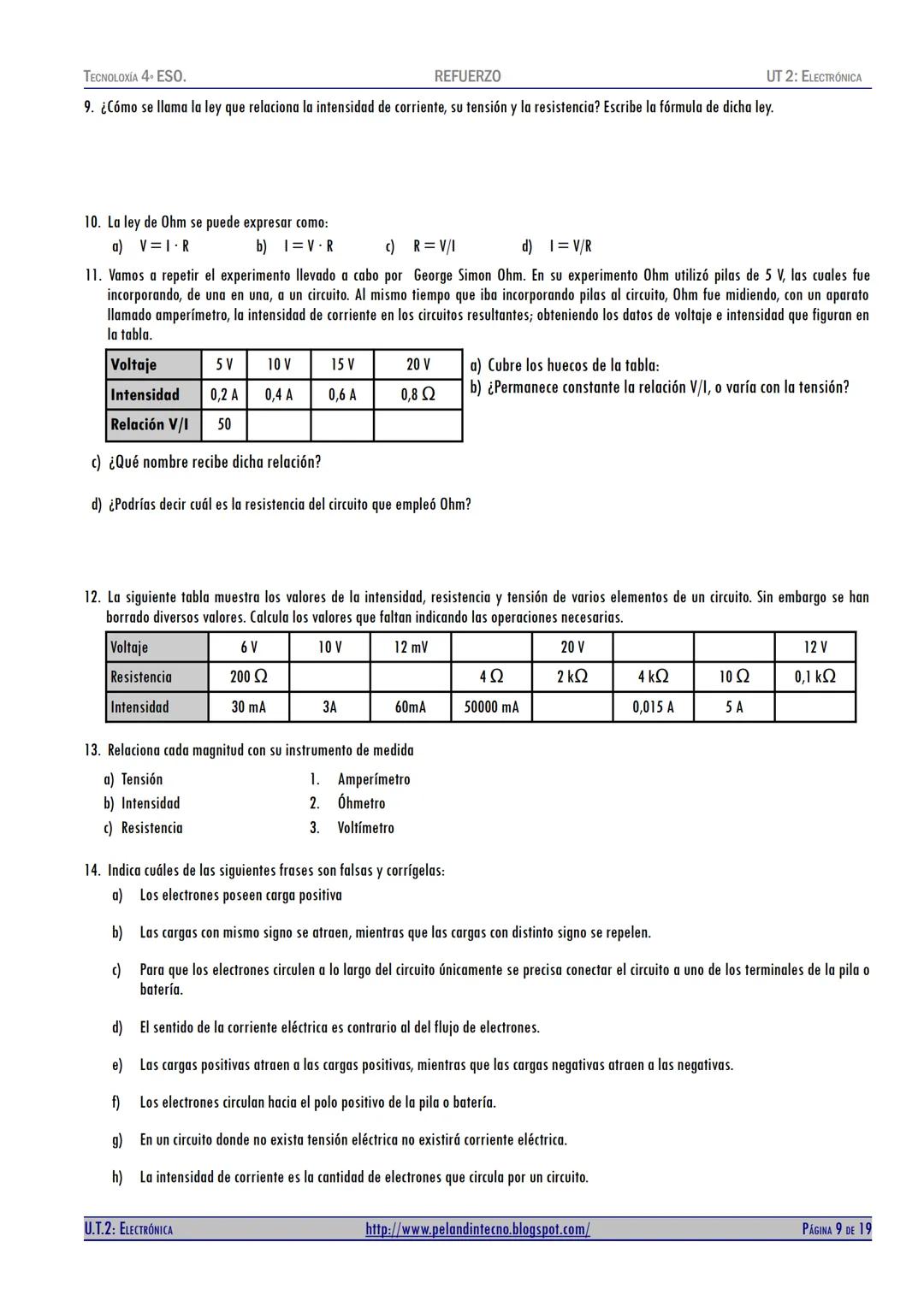

Ejercicios de Repaso - Parte 2

Los ejercicios de cálculo con la Ley de Ohm son esenciales para tu examen. Practica convirtiendo unidades (miliamperios a amperios, kilohmios a ohmios) porque es donde muchos estudiantes cometen errores.

Las preguntas de verdadero/falso requieren que entiendas conceptos como el sentido de la corriente (opuesto al flujo de electrones) y el comportamiento de las cargas eléctricas (iguales se repelen, diferentes se atraen).

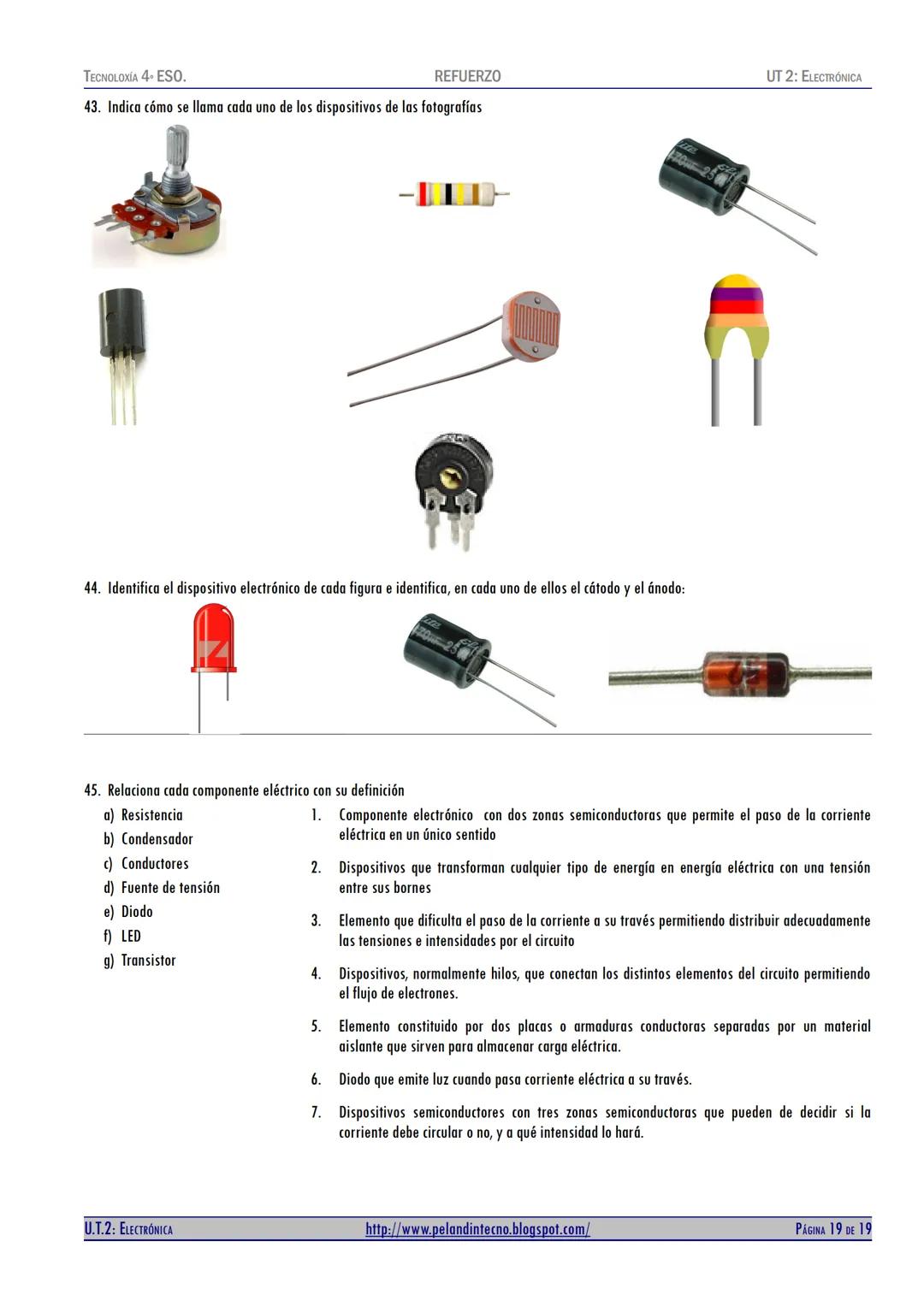

Los ejercicios de identificación de símbolos son fundamentales. Debes reconocer instantáneamente pilas, resistencias, interruptores, diodos y transistores por sus representaciones gráficas.

Finalmente, los problemas de análisis de circuitos te piden identificar elementos y determinar el sentido de la corriente. Recuerda: la corriente sale del polo positivo y regresa al negativo del generador.

Tip final: Haz esquemas y dibujos mientras resuelves - visualizar te ayuda a no perderte en cálculos complejos.

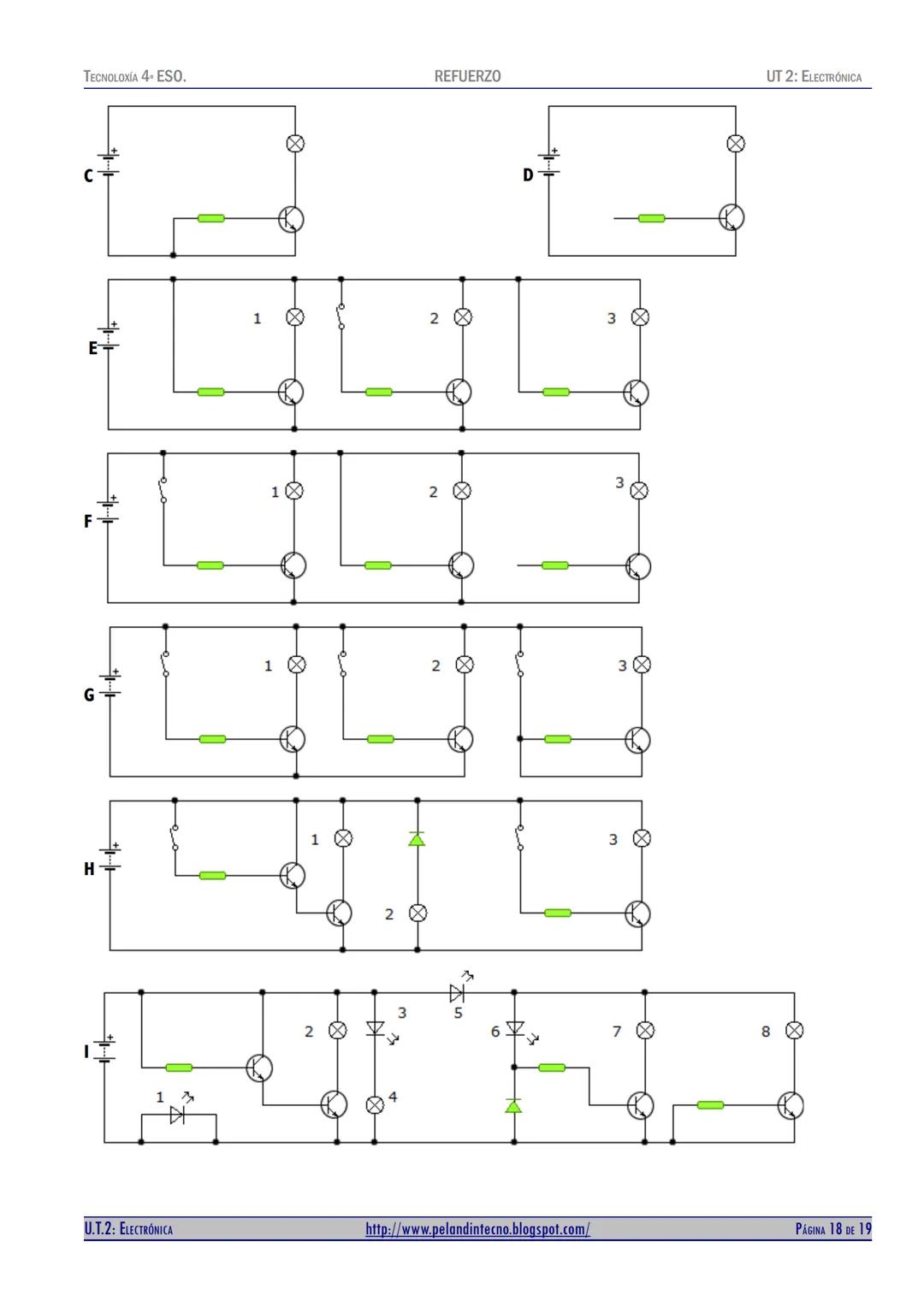

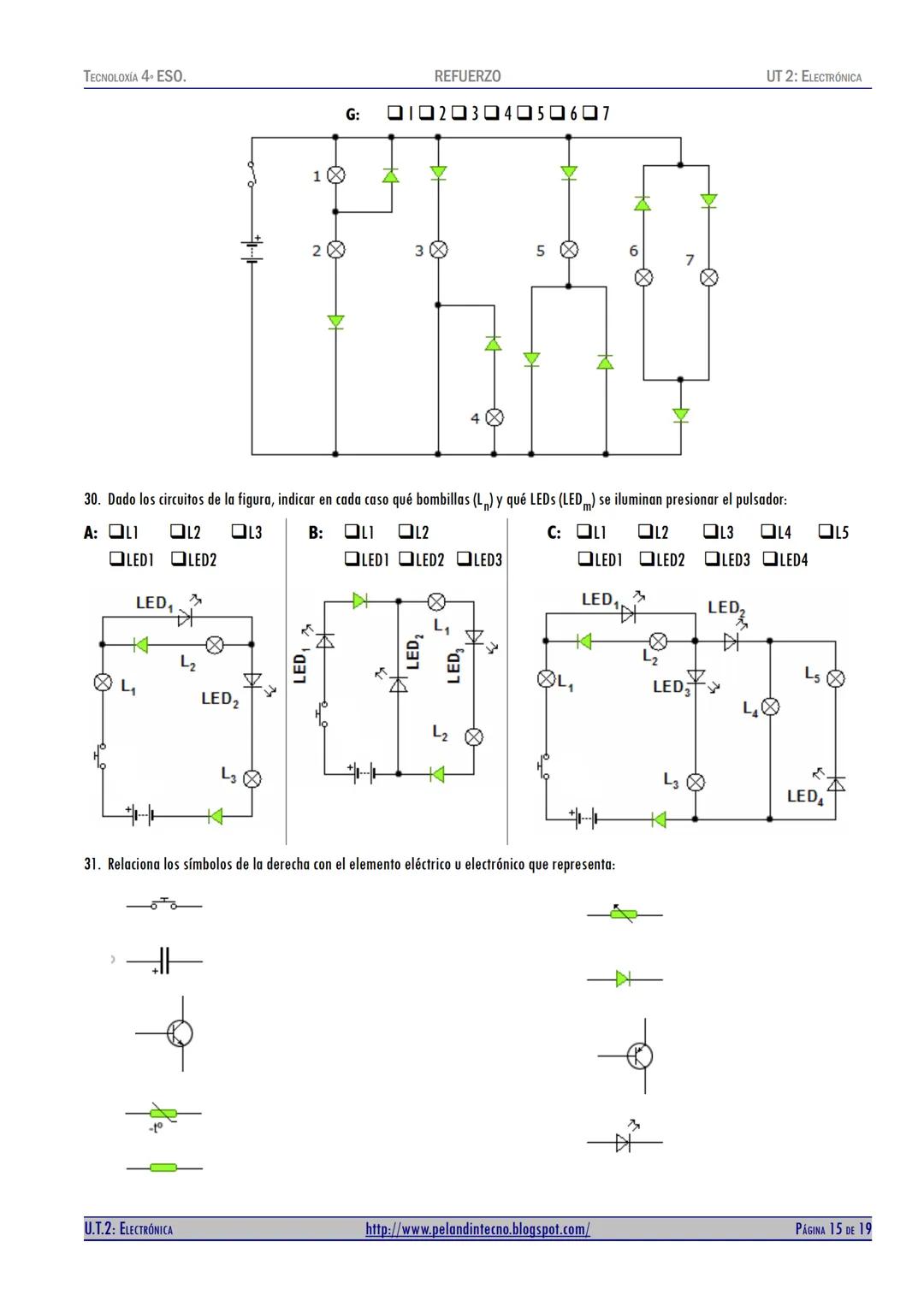

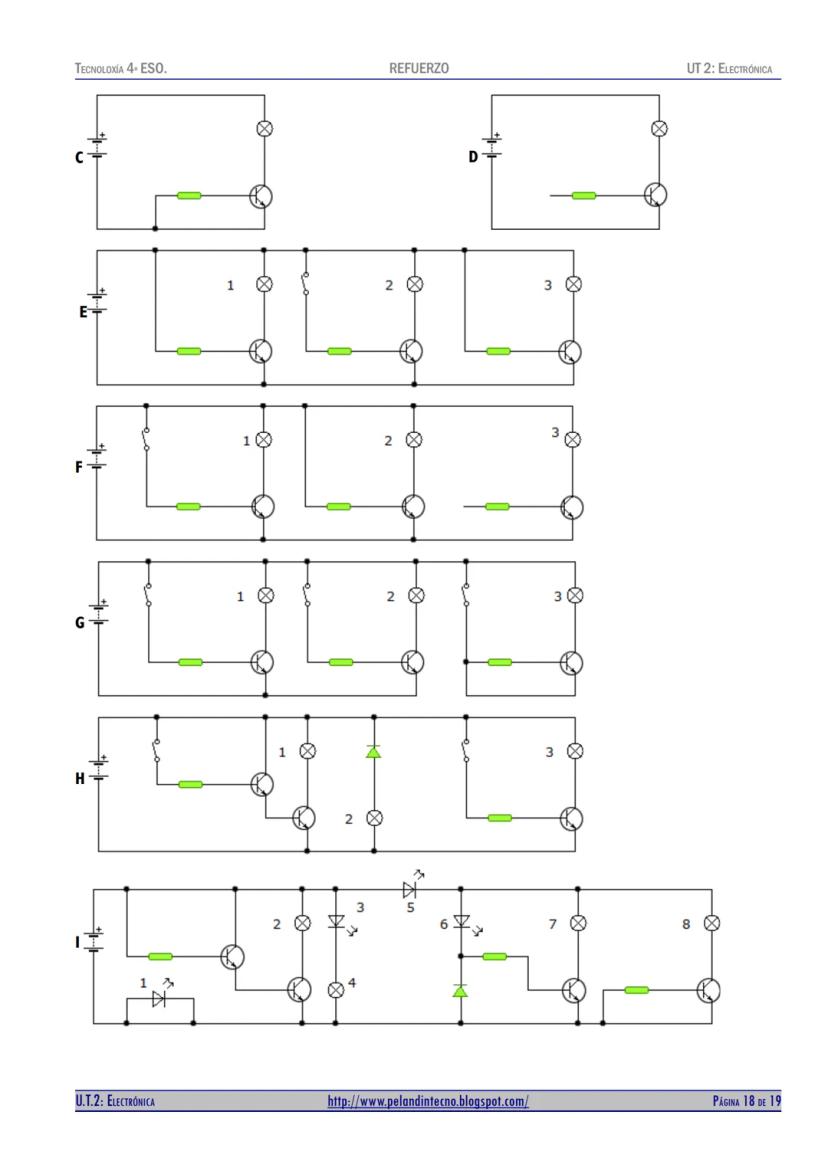

Símbolos y Circuitos Prácticos

En esta última sección practicas identificar símbolos eléctricos en contexto real. Cada componente tiene su representación estándar que debes memorizar completamente para leer cualquier esquema electrónico.

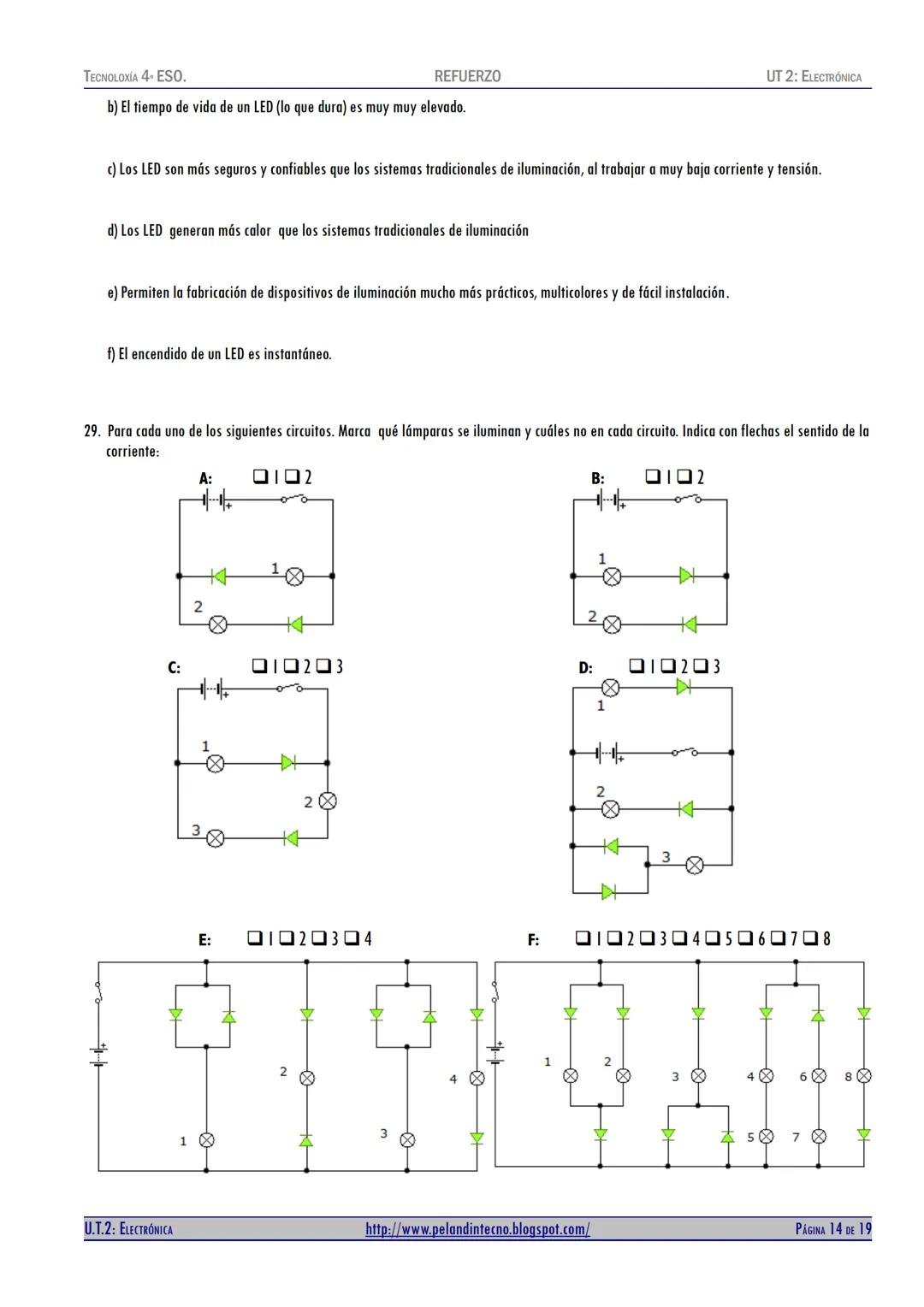

Los ejercicios de análisis de circuitos te enseñan a seguir el camino de la corriente desde el generador, a través de todos los componentes, hasta regresar al punto de origen. Es como seguir un mapa de carreteras.

Recuerda que en los circuitos serie la corriente es la misma en todos los puntos, mientras que en paralelo se divide. La tensión se comporta de manera opuesta: se divide en serie y es igual en paralelo.

Dominar la lectura de esquemas te prepara para entender diagramas más complejos en cursos avanzados y para trabajar con electrónica real en proyectos futuros.

Proyecto sugerido: Intenta dibujar el circuito de una linterna simple identificando cada componente y su función específica.
