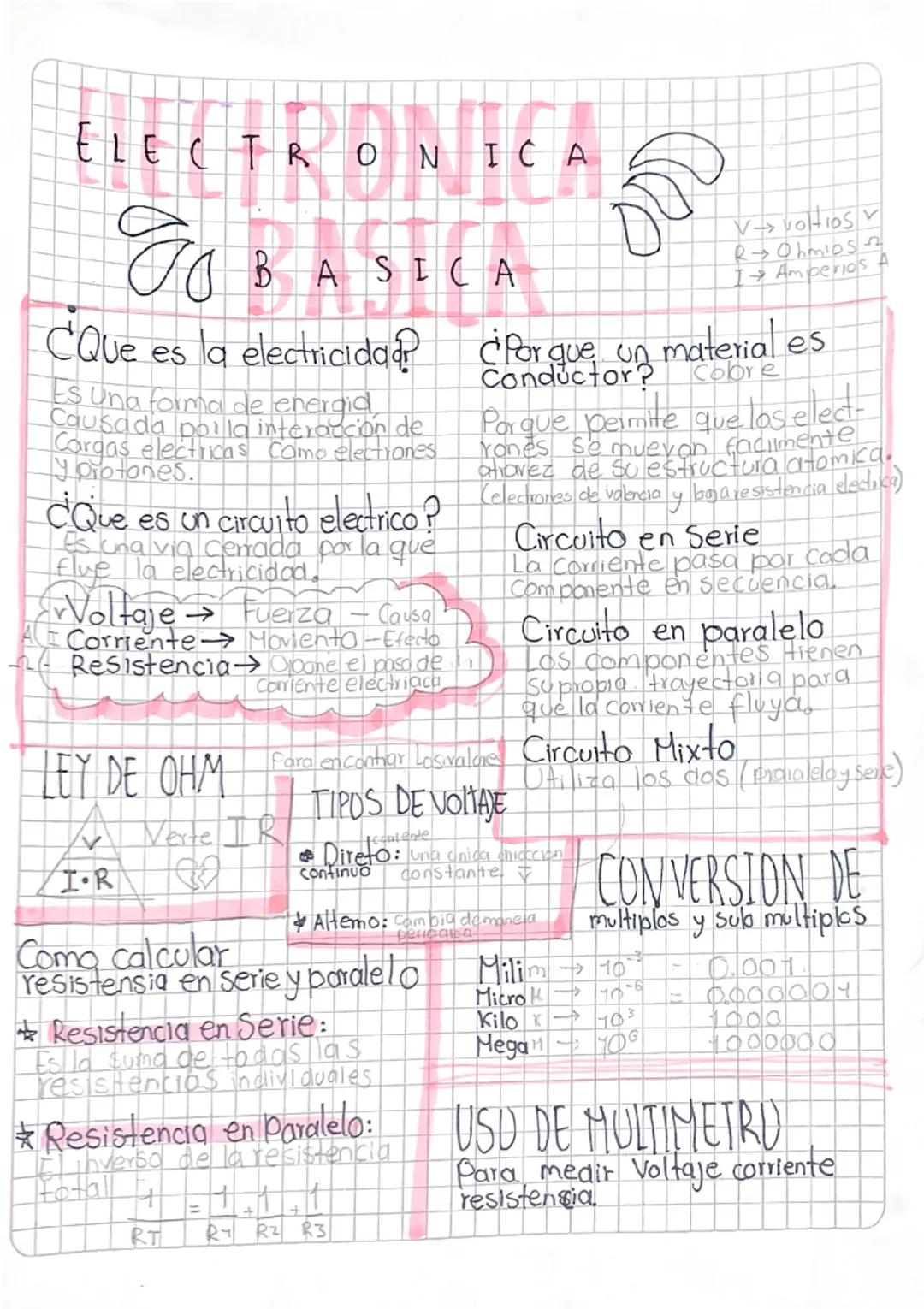

Fundamentos de Electrónica Básica

La electricidad es una forma de energía causada por la interacción de cargas eléctricas (electrones y protones). Para que la electricidad fluya necesitamos un circuito eléctrico, que es simplemente una vía cerrada por donde circula la corriente.

En todo circuito hay tres componentes fundamentales: el voltaje (la fuerza o causa), la corriente (el movimiento o efecto) y la resistencia (que se opone al paso de la corriente). Estos tres elementos están relacionados mediante la Ley de Ohm: V = I × R, donde V es voltaje en voltios, I es corriente en amperios y R es resistencia en ohmios.

Un material conductor permite que los electrones se muevan fácilmente a través de su estructura atómica. Esto ocurre gracias a los electrones de valencia y su baja resistencia eléctrica. Los circuitos pueden configurarse de diferentes formas: circuito en serie (donde la corriente pasa por cada componente en secuencia), circuito en paralelo (donde los componentes tienen su propia trayectoria) y circuito mixto (que combina ambos).

💡 Truco para recordar: Piensa en la Ley de Ohm como una relación entre causa y efecto. El voltaje (V) es la causa que "empuja" a la corriente (I) a través de la resistencia (R).

El voltaje puede ser de dos tipos: continuo (mantiene una polaridad eléctrica constante, como en las baterías) o alterno (cambia periódicamente, como en los tomacorrientes de casa). Para calcular la resistencia total en circuitos: en serie sumamos todas las resistencias individuales, mientras que en paralelo usamos la fórmula 1/RT = 1/R1 + 1/R2 + 1/R3.

Al trabajar con unidades eléctricas, necesitarás convertir entre múltiplos y submúltiplos: mili $10^-3 = 0.001$, micro $10^-6 = 0.000001$, kilo $10^3 = 1000$ y mega $10^6 = 1000000$. Un multímetro es una herramienta esencial que permite medir voltaje, corriente y resistencia en tus circuitos.
