Análisis de Diagramas de Fuerzas: Definición y Elementos Clave

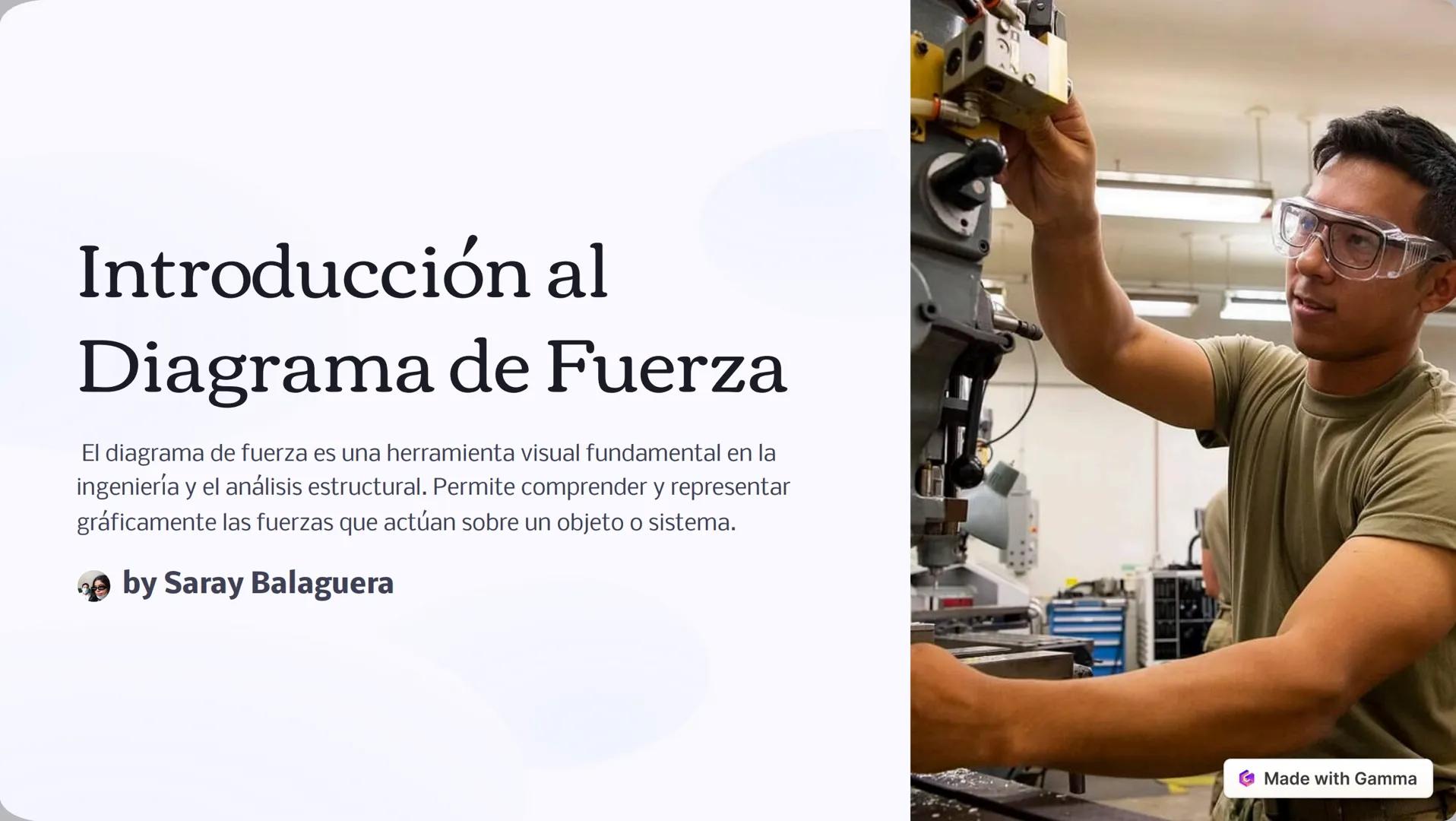

Introducción al Diagrama de Fuerza

Los diagramas de fuerza son como mapas que nos muestran todas las fuerzas que empujan, jalan o tuercen un objeto. Imagínate que pudieras ver líneas invisibles representando cada fuerza que actúa sobre tu escritorio: el peso empujando hacia abajo, el piso empujando hacia arriba, etc.

Esta herramienta es fundamental en ingeniería porque nos permite entender qué está pasando con cualquier estructura antes de construirla. Es como tener rayos X para ver las fuerzas.

¡Dato curioso! Los ingenieros usan estos diagramas para diseñar desde rascacielos hasta los audífonos que usas todos los días.

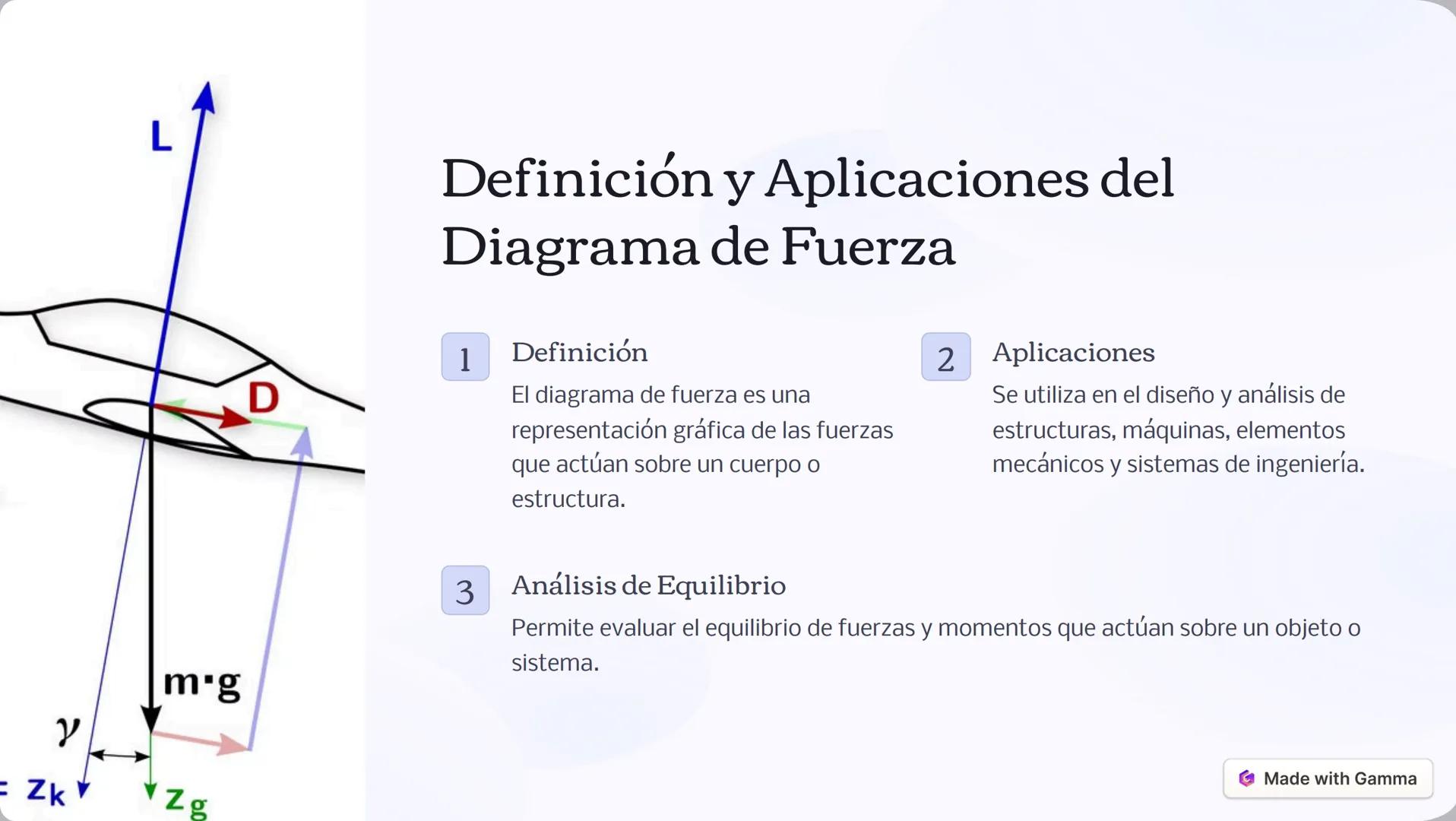

Definición y Aplicaciones del Diagrama de Fuerza

Un diagrama de fuerza es básicamente un dibujo que muestra todas las fuerzas que actúan sobre un cuerpo o estructura usando flechas y símbolos. Cada flecha te dice qué tan fuerte es una fuerza y hacia dónde va.

Los ingenieros los usan para diseñar edificios, carros, máquinas y prácticamente todo lo que necesita resistir fuerzas. También sirven para arreglar cosas que ya existen pero que no están funcionando bien.

Lo más genial es que te permiten saber si algo está en equilibrio (todas las fuerzas se cancelan) o si va a moverse o romperse. Es como predecir el futuro de cualquier estructura.

¡Tip de estudio! Si entiendes estos diagramas, la física se vuelve mucho más fácil porque puedes "ver" las fuerzas en acción.

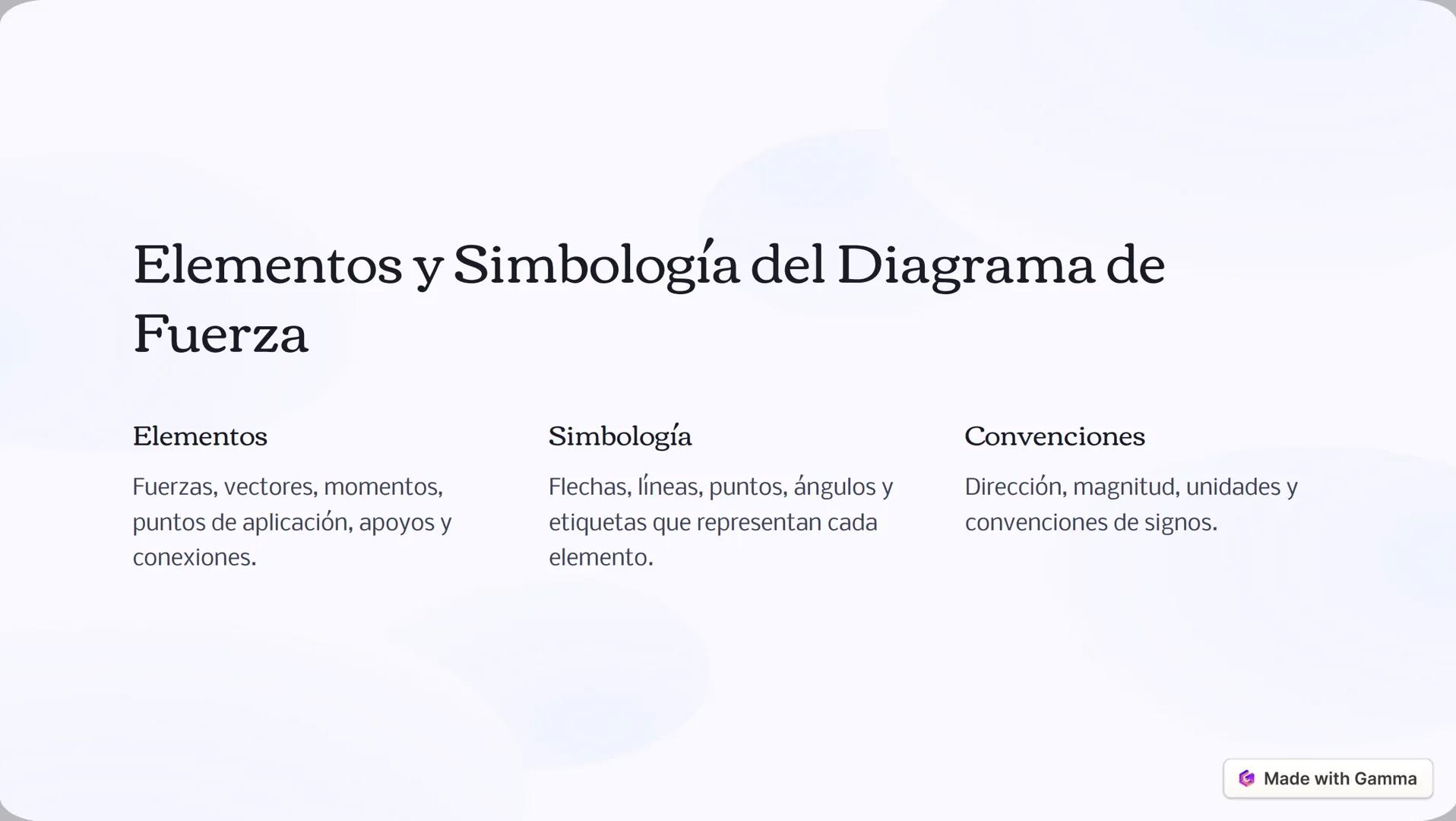

Elementos y Simbología del Diagrama de Fuerza

Para hacer un diagrama de fuerza necesitas conocer sus elementos básicos. Las fuerzas se representan con flechas, los momentos (fuerzas que hacen girar) con curvas, y los puntos de apoyo con símbolos especiales como triángulos.

La simbología es como el alfabeto de estos diagramas: flechas para fuerzas, líneas para conexiones, puntos para lugares importantes, y etiquetas con números que te dicen qué tan fuerte es cada fuerza.

Las convenciones son las reglas del juego. Por ejemplo, las flechas más largas representan fuerzas más grandes, y siempre usamos las mismas unidades para no confundirnos.

¡Recuerda! La dirección de la flecha siempre indica hacia dónde va la fuerza, no de dónde viene.

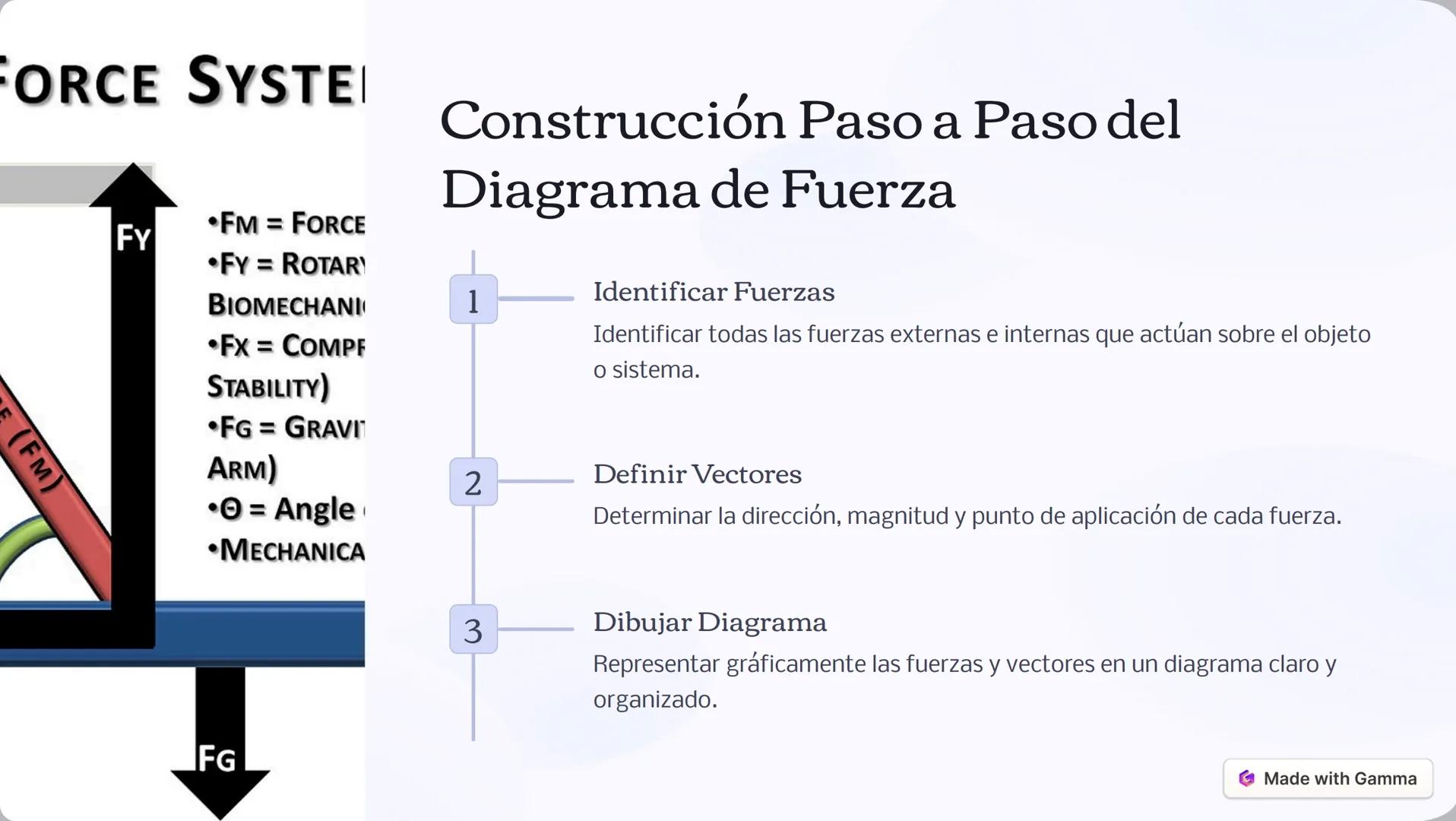

Construcción Paso a Paso del Diagrama de Fuerza

El primer paso es identificar todas las fuerzas que actúan sobre tu objeto. Esto incluye el peso, fuerzas de empuje, jalones, y las reacciones de los apoyos (como cuando una mesa empuja hacia arriba contra el peso de un libro).

Luego tienes que definir cada vector: qué tan fuerte es, hacia dónde va, y exactamente dónde actúa. Es como hacer el inventario completo de todas las fuerzas.

Finalmente, dibujas el diagrama de forma clara y organizada. Cada fuerza debe estar bien etiquetada con su magnitud y dirección. Un buen diagrama debe ser tan claro que cualquier persona pueda entenderlo.

¡Pro tip! Siempre empieza identificando el peso del objeto - es la fuerza más obvia y te ayuda a orientarte.

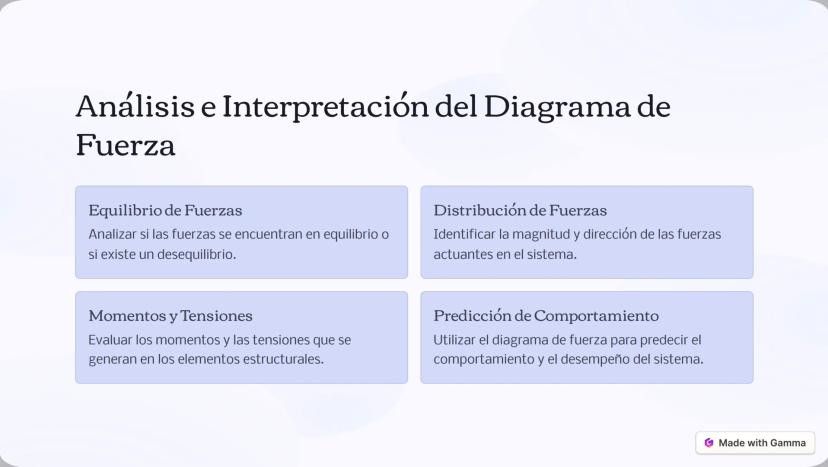

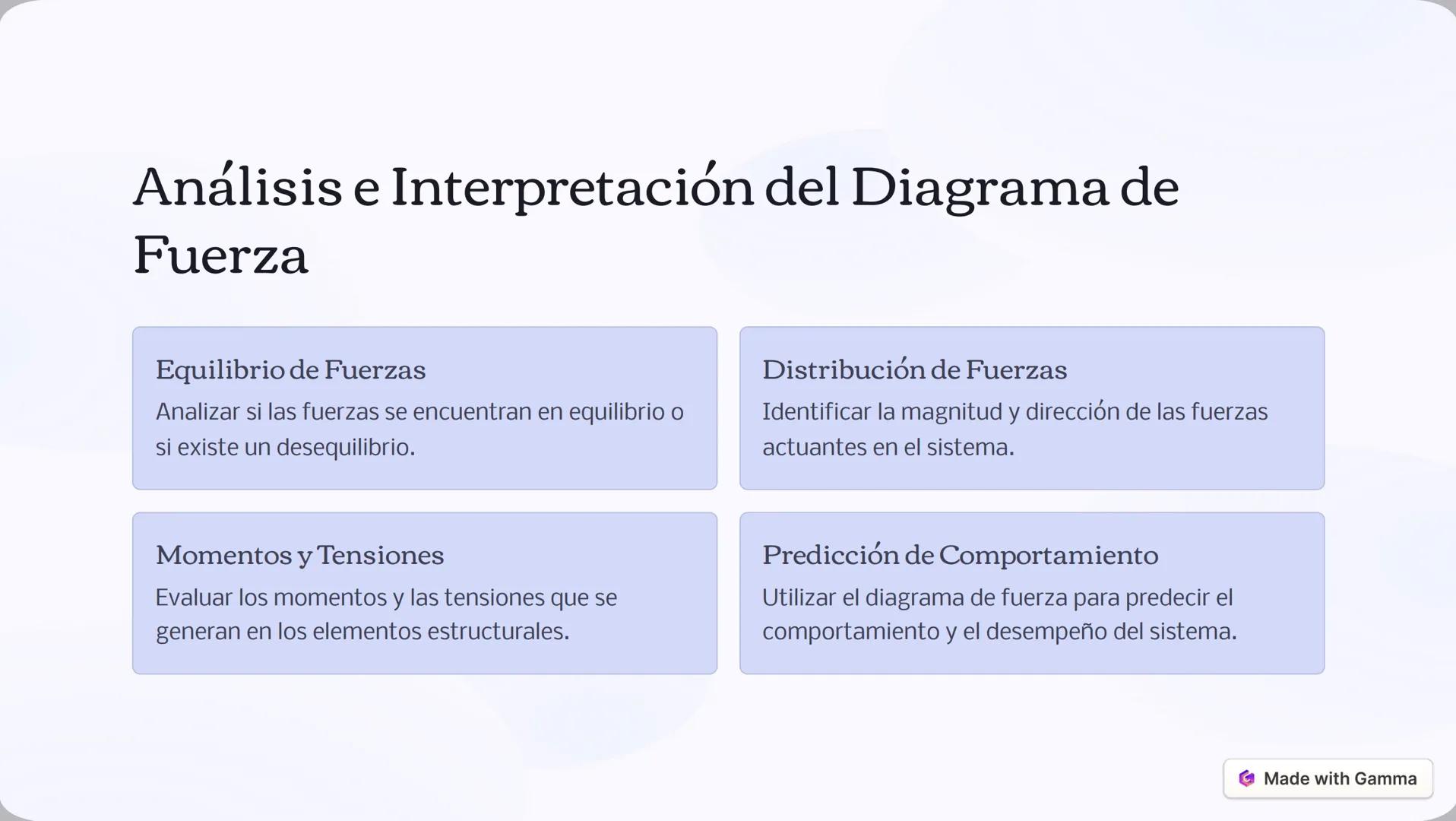

Análisis e Interpretación del Diagrama de Fuerza

Una vez que tienes tu diagrama listo, viene la parte detective: analizar qué está pasando. Primero verificas el equilibrio de fuerzas - si todas las flechas se cancelan entre sí, el objeto está quieto; si no, se va a mover.

La distribución de fuerzas te muestra dónde están concentradas las fuerzas más grandes. Esto es súper importante porque te dice qué partes de una estructura van a sufrir más.

También puedes calcular momentos y tensiones para saber si algo se va a doblar o romper. Con toda esta información puedes predecir el comportamiento del sistema y hacer ajustes si es necesario.

¡Clave para el examen! Si las fuerzas están en equilibrio, la suma de todas las flechas hacia arriba debe igual las de hacia abajo (lo mismo para izquierda y derecha).

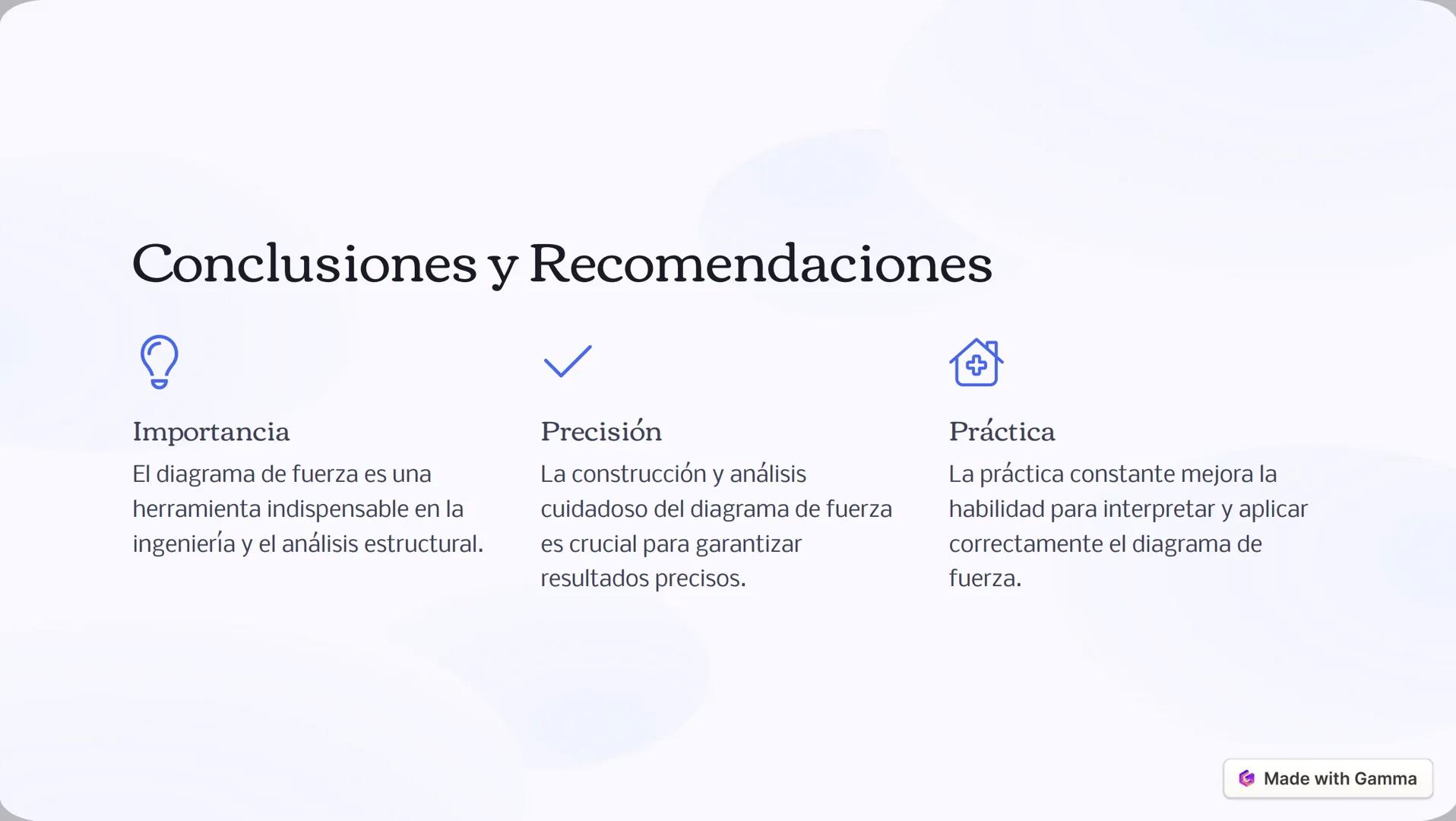

Conclusiones y Recomendaciones

Los diagramas de fuerza son absolutamente indispensables en ingeniería - sin ellos sería imposible diseñar estructuras seguras. Es como tratar de cocinar sin poder ver los ingredientes.

La precisión es clave cuando construyes y analizas estos diagramas. Un pequeño error puede significar la diferencia entre un puente que dura 100 años y uno que se cae al primer temblor.

Lo mejor de todo es que con práctica constante te vuelves súper hábil interpretándolos. Al principio puede parecer complicado, pero pronto vas a poder "leer" las fuerzas como si fuera tu lenguaje nativo.

¡Motivación final! Cada vez que uses un diagrama de fuerza correctamente, estás pensando como un verdadero ingeniero. ¡Sigue practicando!
