Diagrama de Cuerpo Libre (D.C.L.)

¿Alguna vez te has preguntado cómo los ingenieros calculan si un puente va a resistir o cómo los físicos predicen el movimiento de los objetos? La respuesta está en dominar los diagramas de cuerpo libre.

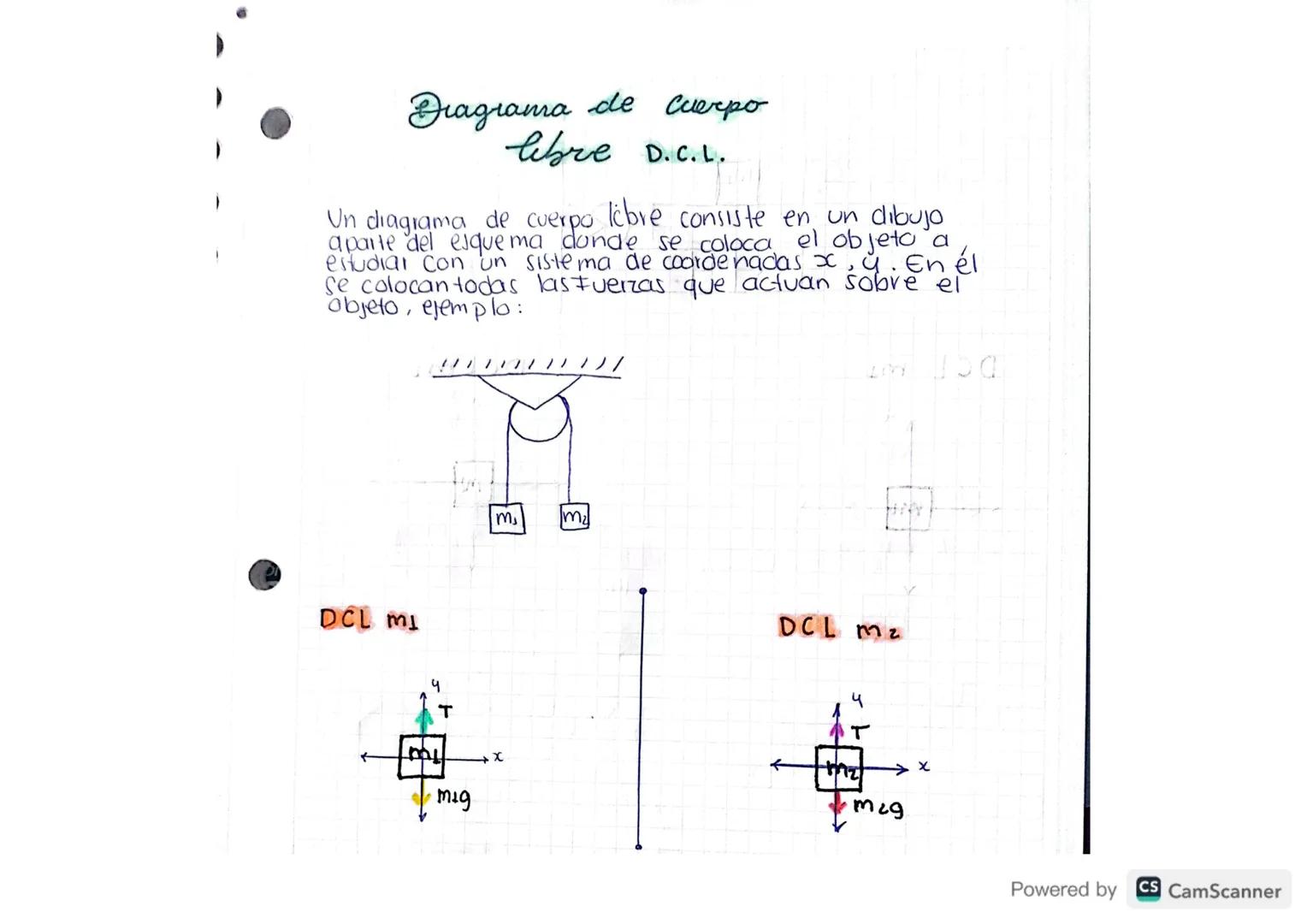

Un diagrama de cuerpo libre es básicamente un dibujo simplificado donde tomas el objeto que quieres estudiar y lo separas de todo lo demás. Lo dibujas solo, con un sistema de coordenadas x, y para orientarte mejor.

La magia está en que debes dibujar todas las fuerzas que actúan sobre ese objeto específico. Por ejemplo, si tienes dos masas conectadas por una cuerda, haces un diagrama separado para cada masa. En cada uno incluyes fuerzas como la tensión (T), el peso (mg), y cualquier otra fuerza presente.

💡 Tip clave: Cada objeto tiene su propio D.C.L. - nunca mezcles fuerzas de diferentes objetos en el mismo diagrama.
