¿Alguna vez te has preguntado cómo funciona realmente la electricidad...
Física107 visualizaciones·Actualizado 4 de sept de 2026·3 páginasGuía Completa de Circuitos Eléctricos
M
Maria Paula Acosta Garcia@ariaaulacostaarcia_69ss
1 / 3
1
of 3

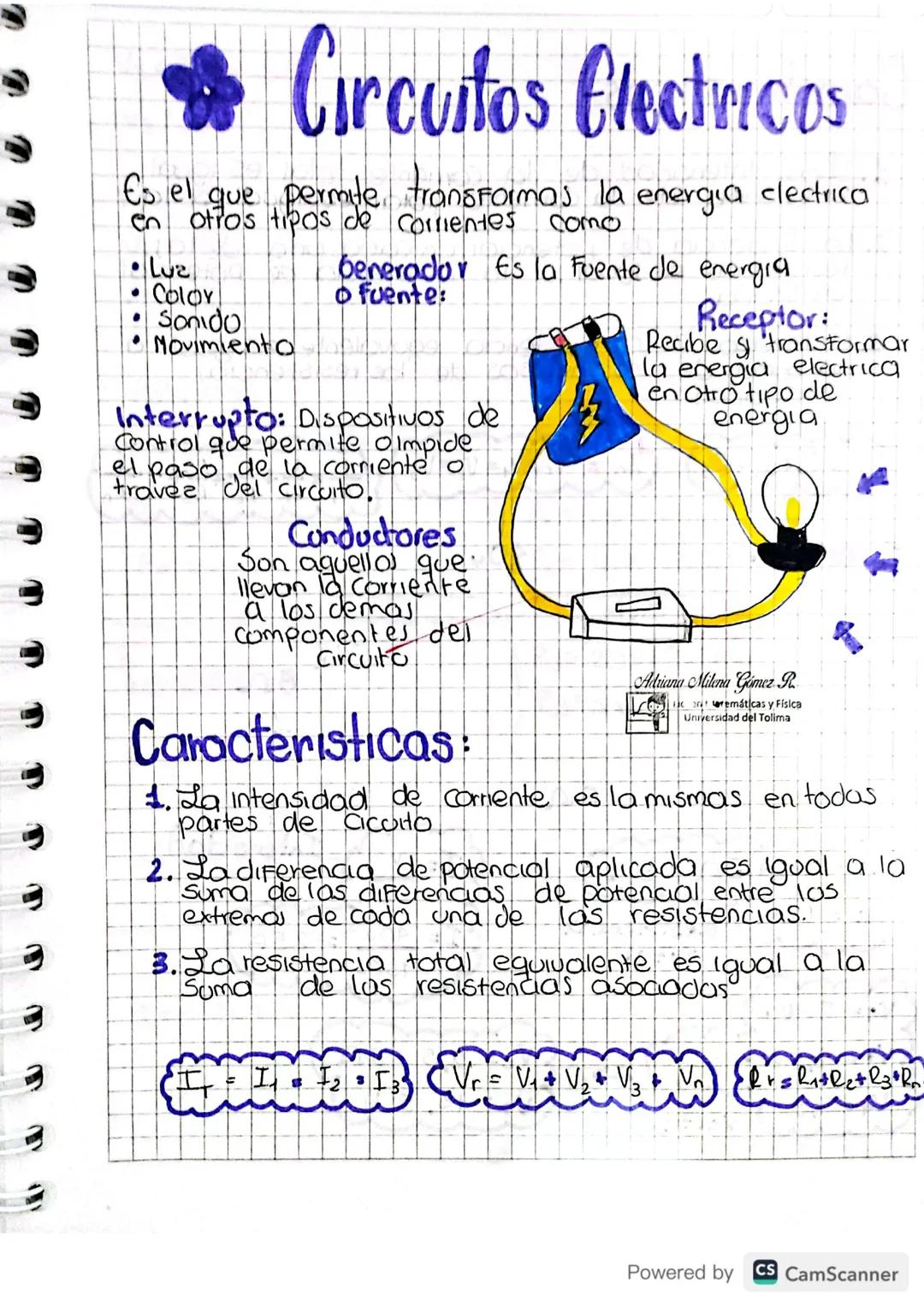

Componentes Básicos de los Circuitos Eléctricos
Imagínate un circuito eléctrico como el sistema circulatorio de cualquier aparato electrónico. Es básicamente un camino cerrado que permite que la energía eléctrica fluya y se transforme en otras formas útiles como luz, sonido o movimiento.
Todo circuito tiene cuatro elementos esenciales que trabajan juntos. El generador actúa como el corazón del sistema, proporcionando toda la energía necesaria. Los conductores son como las venas y arterias, llevando la corriente eléctrica a donde necesita ir.
El interruptor es tu control remoto personal - te permite decidir cuándo permitir o cortar el paso de la corriente. Finalmente, el receptor es donde ocurre la magia, transformando esa energía eléctrica en algo útil como la luz de tu lámpara o el sonido de tus audífonos.
Dato curioso: En los circuitos en serie, todos los componentes están conectados uno tras otro, como luces navideñas tradicionales - si se daña una, se apagan todas.
2
of 3

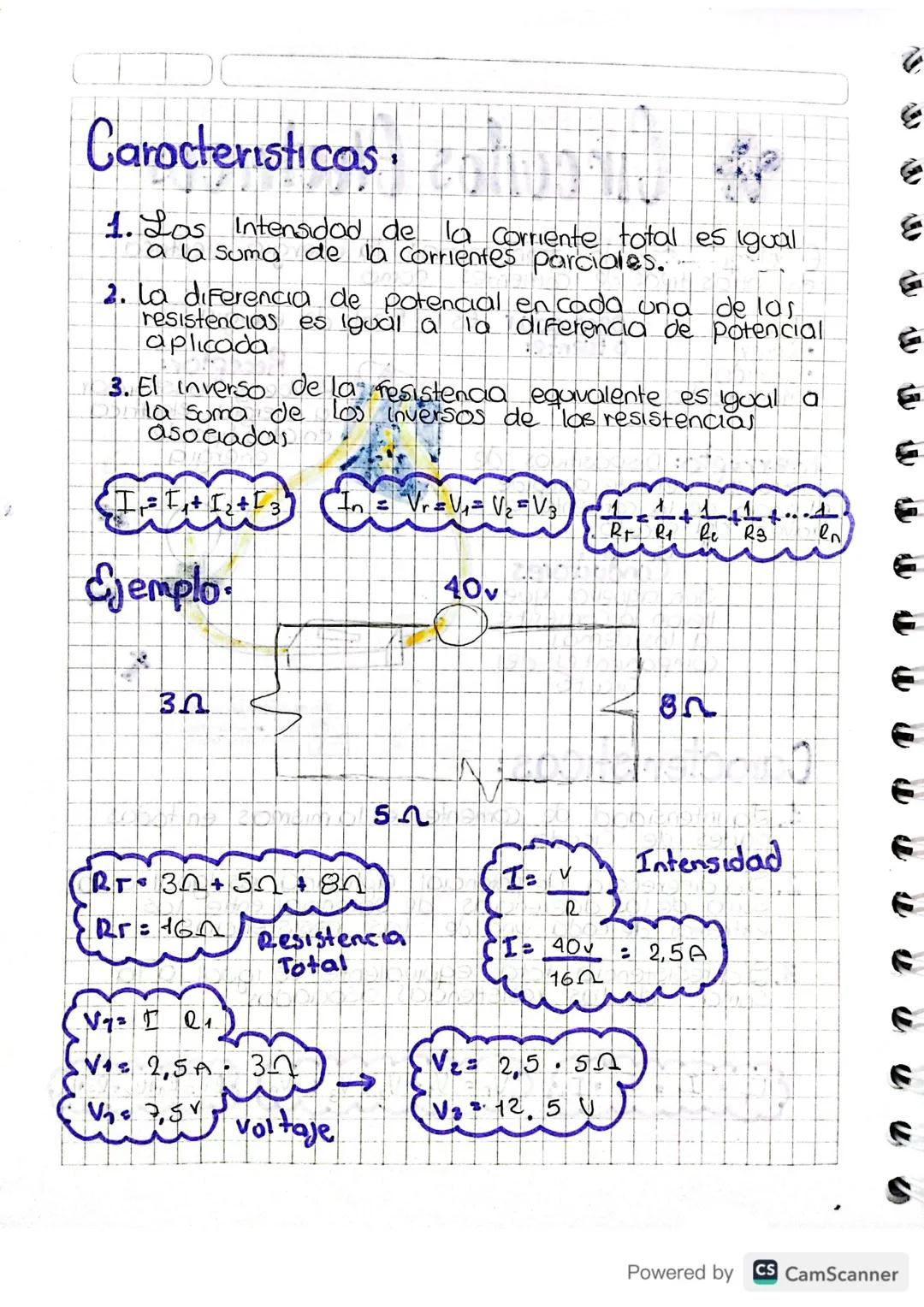

Circuitos en Serie: Todo Conectado en Fila
Los circuitos en serie son como una cadena humana - la electricidad tiene que pasar por cada componente en orden. Esta configuración tiene tres características súper importantes que debes memorizar para tus exámenes.
Primero, la intensidad de corriente es exactamente la misma en todos los puntos del circuito . Es como agua fluyendo por una manguera - la cantidad que entra es la misma que sale.
El voltaje total se reparte entre todas las resistencias, sumándose para dar el voltaje original . Para calcular la resistencia total, simplemente sumas todas las resistencias individuales .
Tip de estudio: Recuerda que en serie "todo se suma" - las resistencias, los voltajes, pero la corriente se mantiene igual en todo el circuito.
3
of 3
