Diagrama de Fuerza

¿Alguna vez te has preguntado por qué un libro se mantiene sobre tu escritorio o por qué un auto puede frenar? Los diagramas de fuerza te ayudan a resolver estos misterios de manera visual.

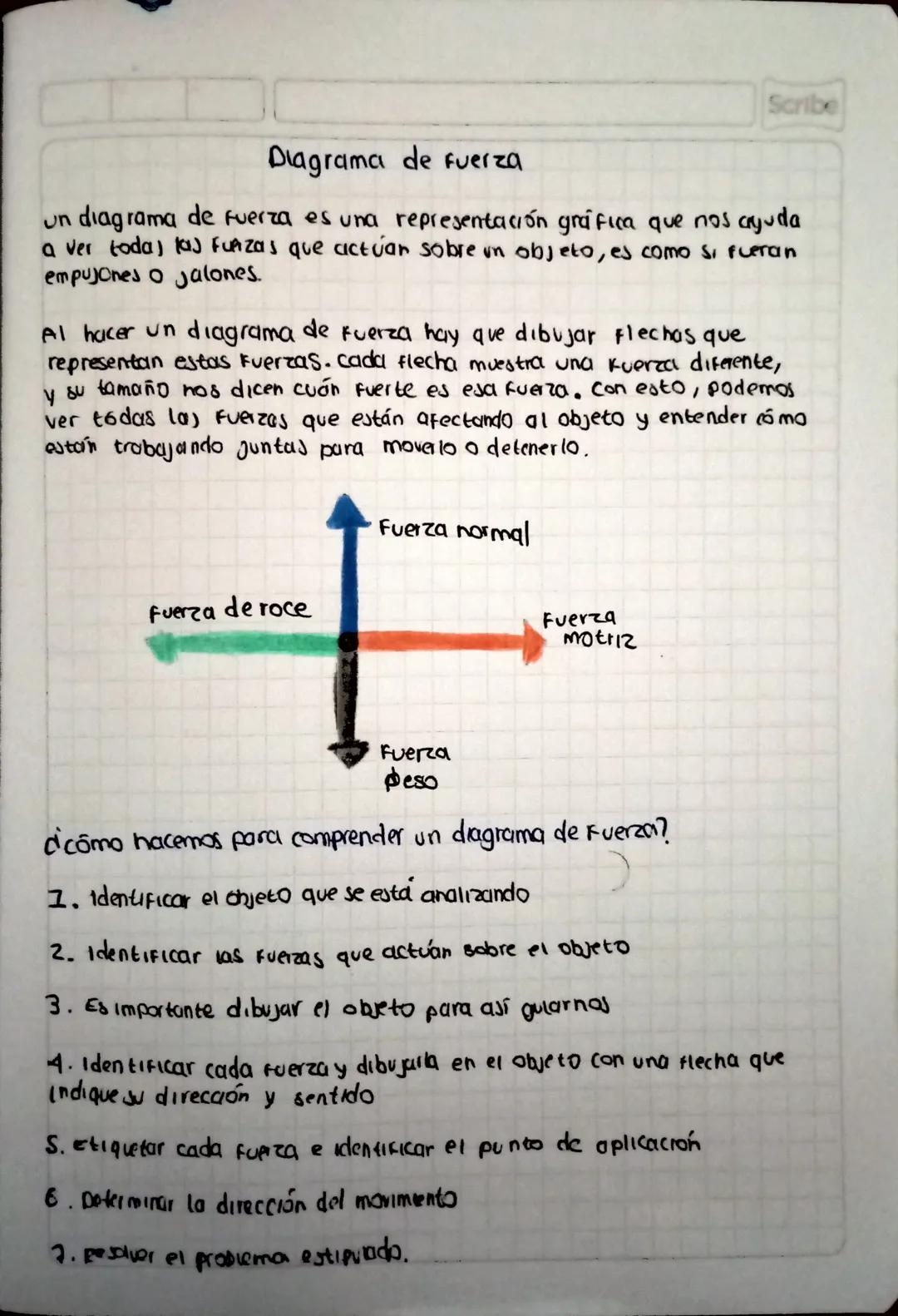

Un diagrama de fuerza es básicamente un dibujo donde usás flechas para mostrar todos los empujones y jalones que afectan un objeto. Cada flecha representa una fuerza diferente, y el tamaño de la flecha te dice qué tan intensa es esa fuerza.

Las fuerzas más comunes que vas a encontrar son: la fuerza normal (que empuja hacia arriba desde una superficie), la fuerza de roce (que se opone al movimiento), el peso (que siempre apunta hacia abajo) y la fuerza motriz (como el motor de un auto).

Tip clave: Pensá en las flechas como vectores que te cuentan una historia sobre qué le está pasando al objeto.

Para dominar estos diagramas, seguí estos pasos: primero identificá el objeto que vas a analizar, luego encontrá todas las fuerzas que actúan sobre él. Dibujá el objeto, agregá las flechas con sus direcciones correctas, etiquetá cada fuerza y finalmente determiná hacia dónde se mueve el objeto. ¡Con práctica, vas a poder resolver cualquier problema de fuerzas!
