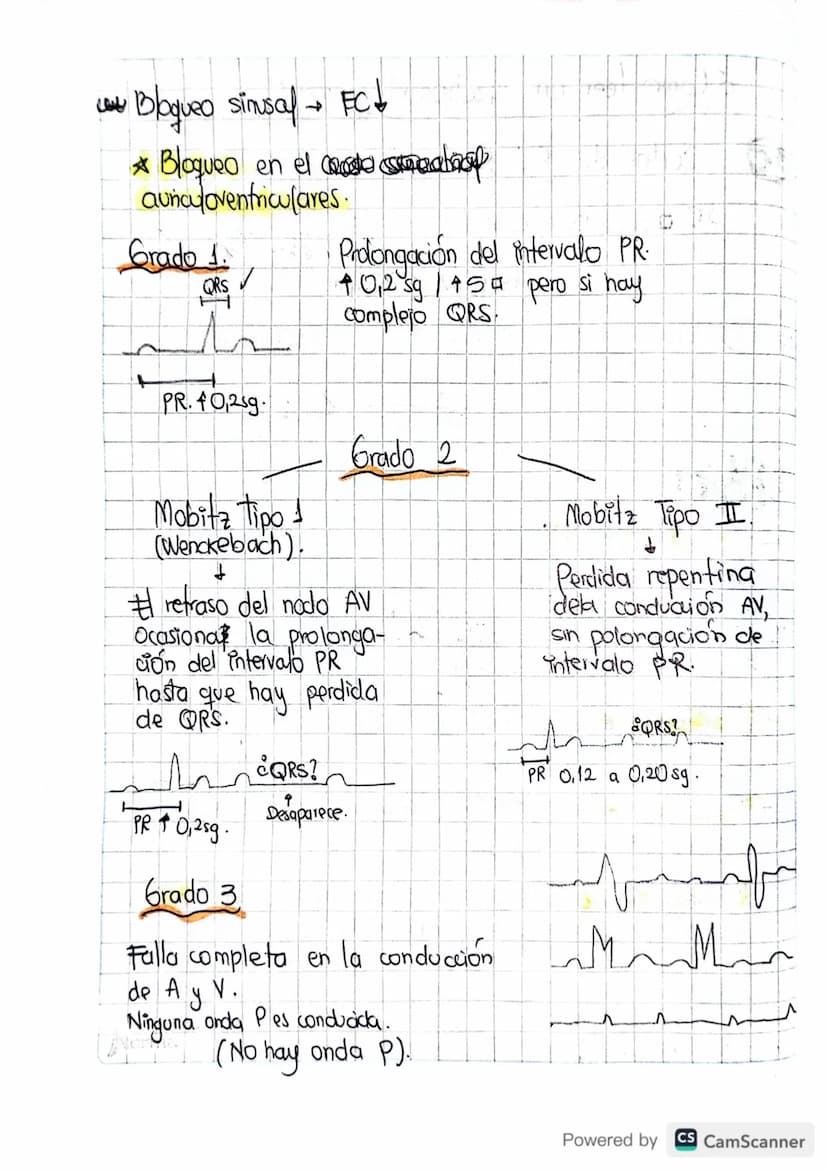

Bloqueos Auriculoventriculares

Esta sección aborda los diferentes grados de bloqueos auriculoventriculares (AV). Se explican las características de cada tipo de bloqueo, desde el de primer grado hasta el de tercer grado, incluyendo los subtipos Mobitz I y Mobitz II.

Vocabulario: El bloqueo AV de primer grado se caracteriza por una prolongación del intervalo PR más allá de 0.20 segundos, pero con la presencia de un complejo QRS después de cada onda P.

Highlight: El bloqueo AV de tercer grado representa una falla completa en la conducción entre aurículas y ventrículos, donde ninguna onda P es conducida a los ventrículos.

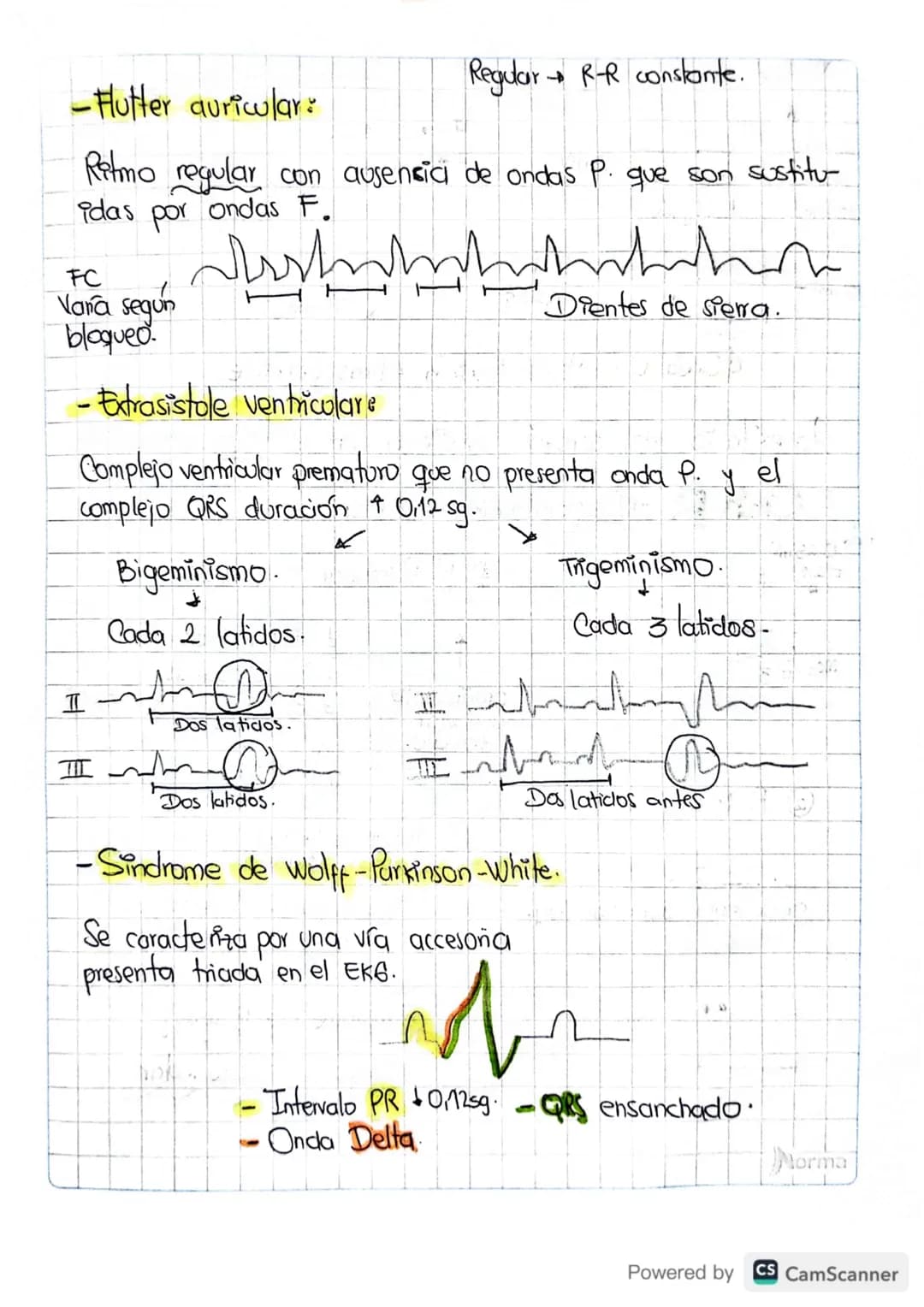

Arritmias y Síndromes Específicos

Este apartado describe varias arritmias y síndromes cardíacos específicos, incluyendo el flutter auricular, las extrasístoles ventriculares y el síndrome de Wolff-Parkinson-White.

Definición: El flutter auricular se caracteriza por un ritmo regular con ausencia de ondas P, que son sustituidas por ondas F en forma de "dientes de sierra".

Ejemplo: Las extrasístoles ventriculares se presentan como complejos ventriculares prematuros sin onda P precedente y con un complejo QRS de duración mayor a 0.12 segundos.

Componentes del ECG y sus Valores

Esta sección detalla los componentes principales de un electrocardiograma, incluyendo las ondas, intervalos y segmentos. Se proporcionan los valores normales de voltaje y tiempo para cada componente.

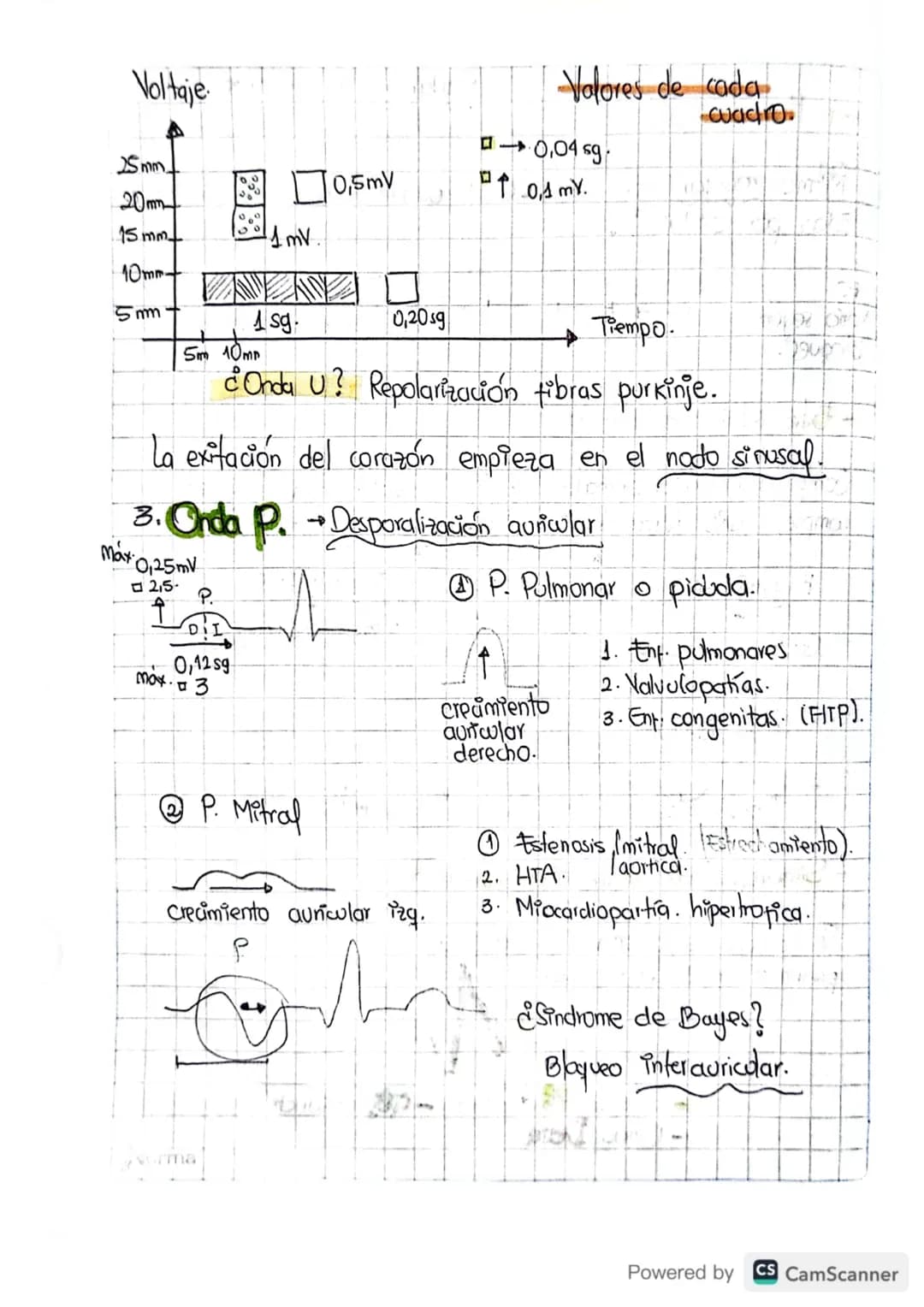

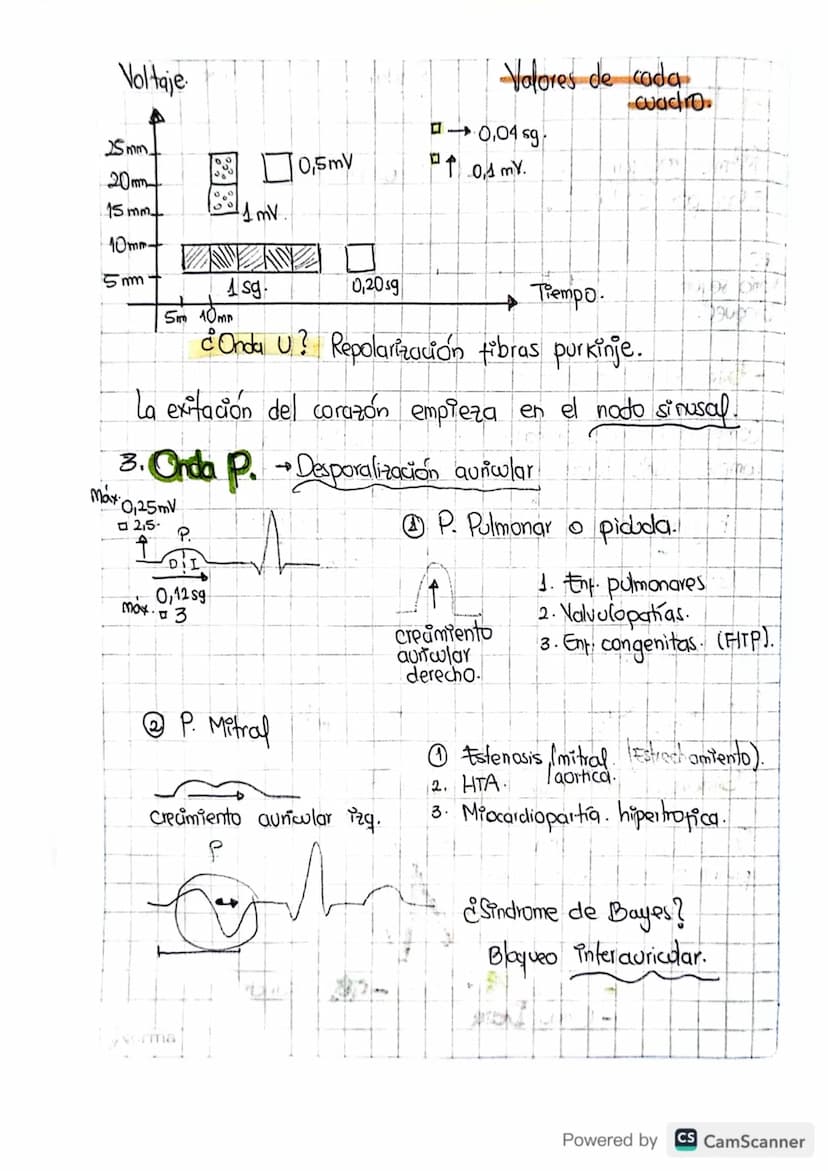

Vocabulario: La onda P representa la despolarización auricular y normalmente tiene una amplitud máxima de 0.25 mV y una duración máxima de 0.12 segundos.

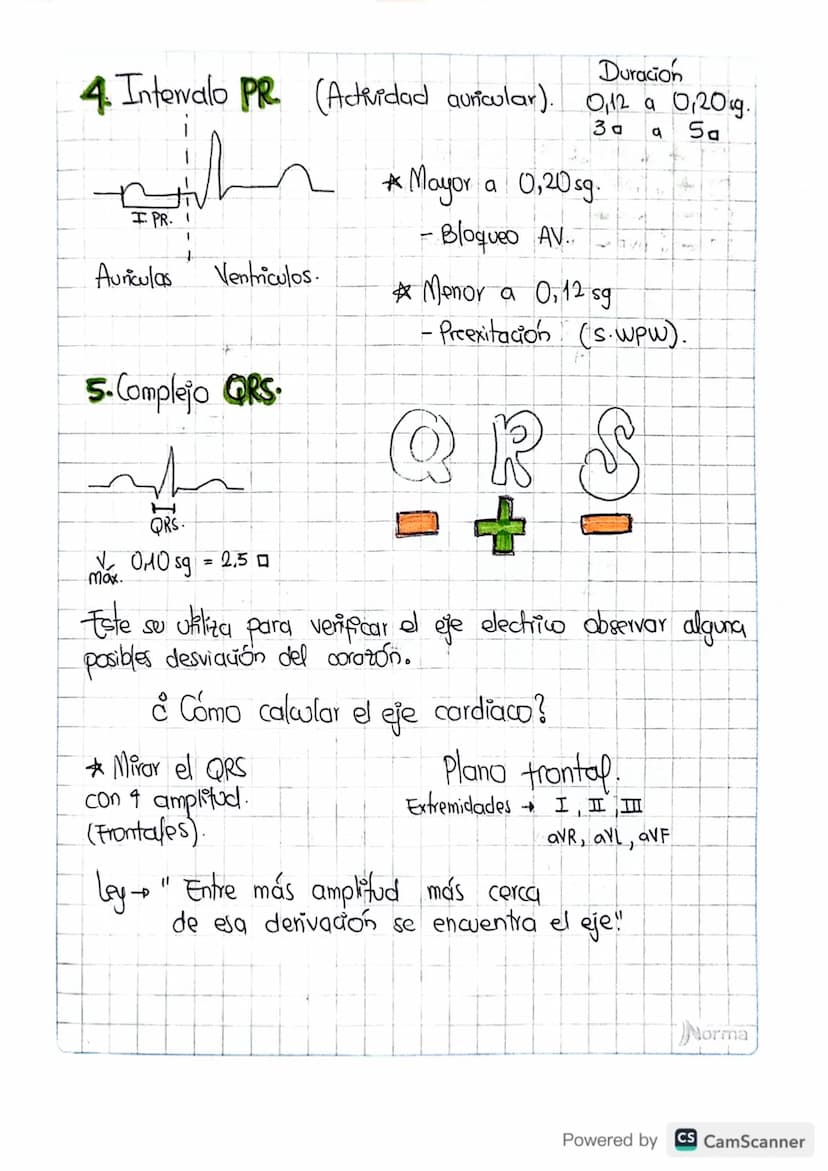

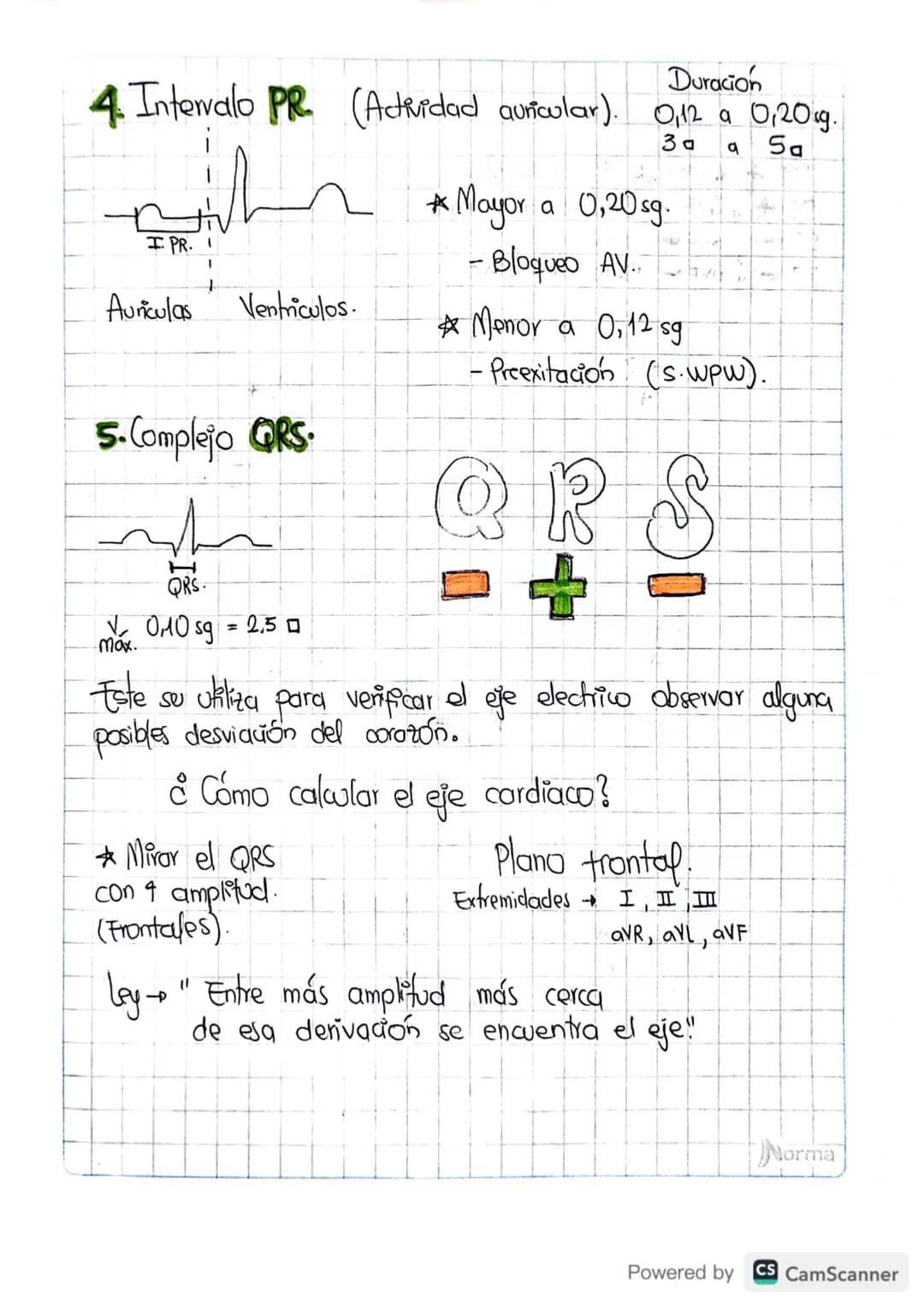

Highlight: El intervalo PR, que representa la actividad auricular, normalmente dura entre 0.12 y 0.20 segundos. Un intervalo PR prolongado puede indicar un bloqueo AV de primer grado.

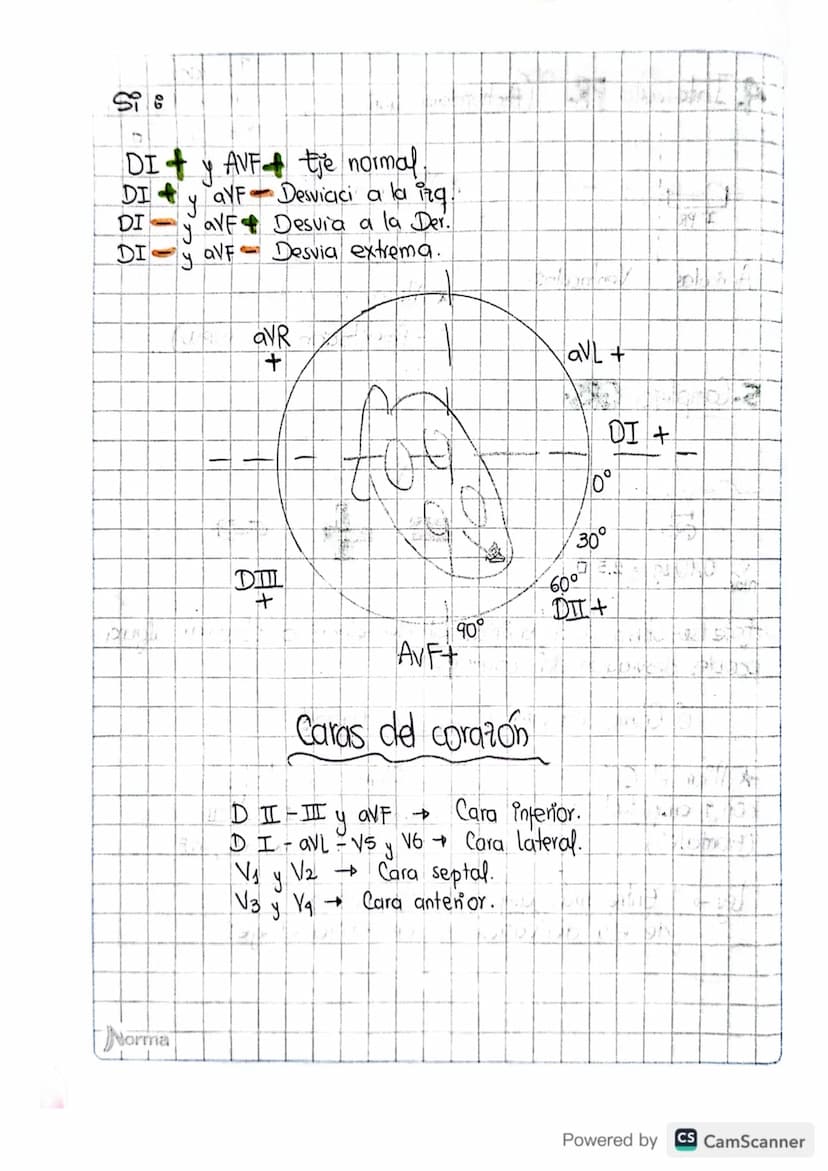

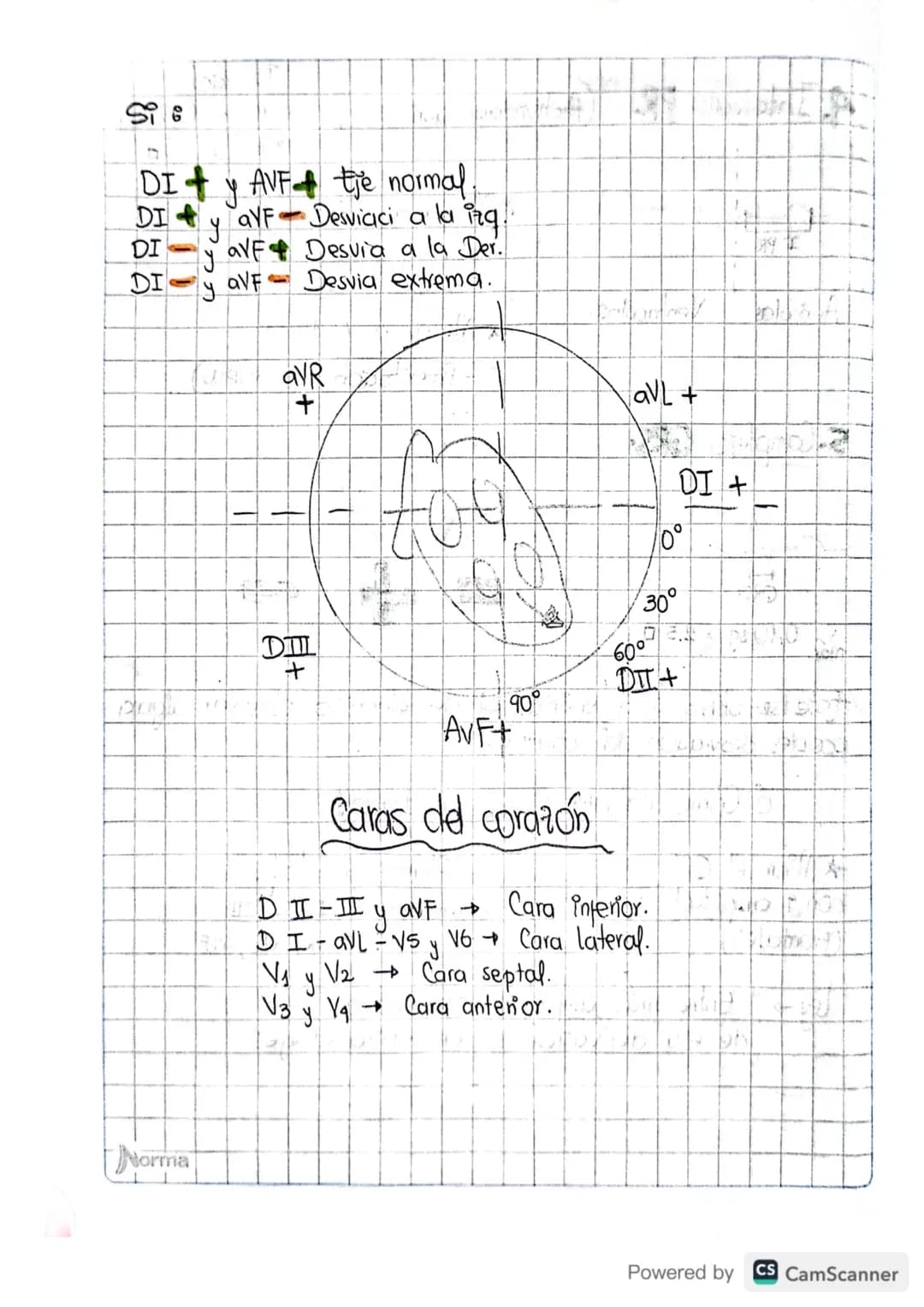

Cálculo del Eje Cardíaco

Este capítulo explica cómo calcular el eje eléctrico del corazón utilizando las derivaciones del plano frontal. Se describe la técnica para determinar la dirección del eje cardíaco y se proporcionan ejemplos de desviaciones del eje.

Definición: El eje cardíaco normal se encuentra entre -30° y +90° en el plano frontal.

Ejemplo: Para determinar el eje, se observa la amplitud del complejo QRS en las derivaciones DI y aVF. Si ambas son positivas, el eje es normal.

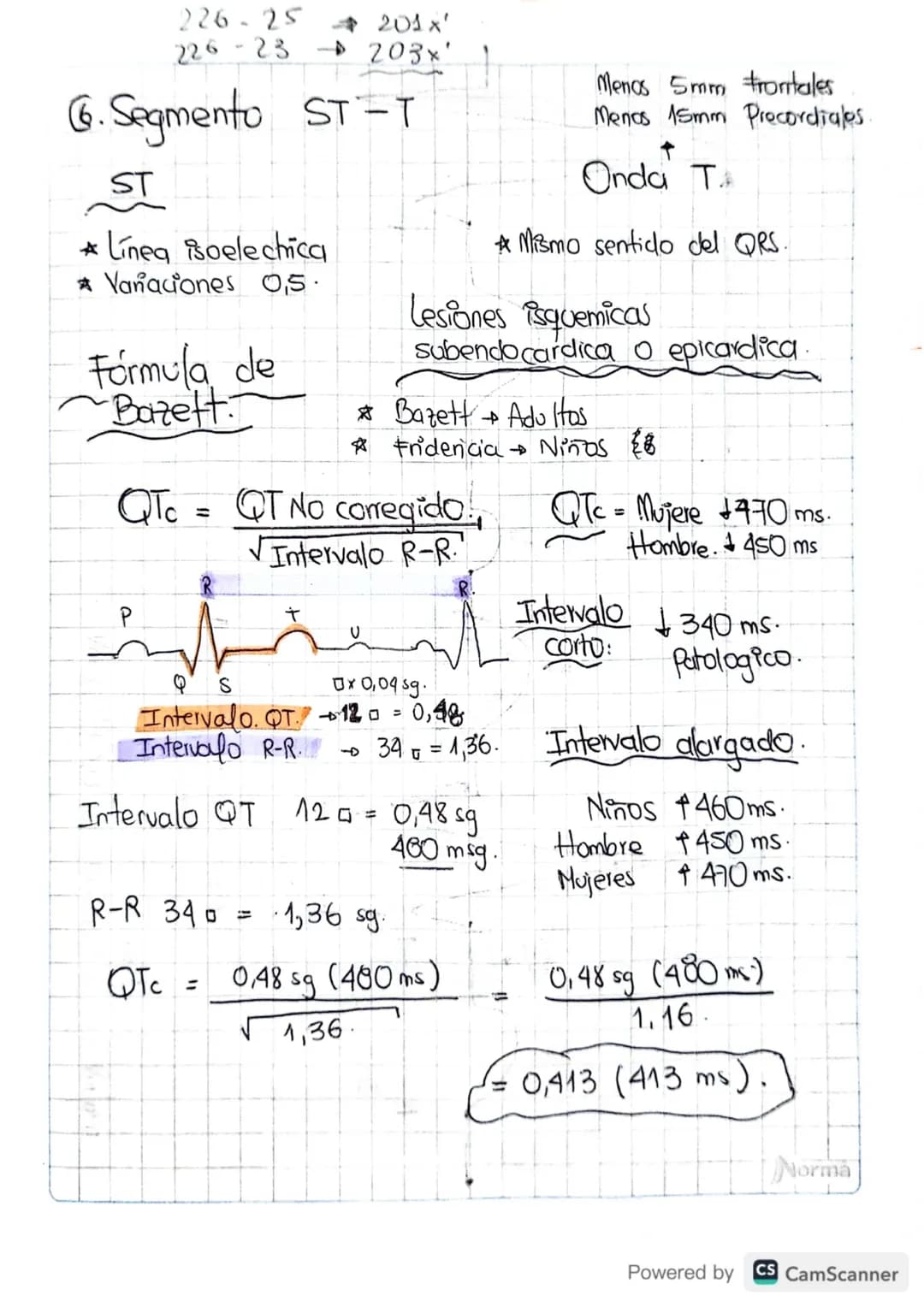

Segmento ST y Onda T

Esta sección se centra en la interpretación del segmento ST y la onda T, componentes cruciales para detectar isquemia o infarto miocárdico. Se explica la fórmula de Bazett para calcular el intervalo QT corregido.

Vocabulario: El segmento ST normalmente es isoeléctrico, con variaciones de hasta 0.5 mm consideradas normales.

Highlight: Un intervalo QT prolongado puede ser patológico. Los valores normales del QTc son ≤450 ms en hombres y ≤470 ms en mujeres.

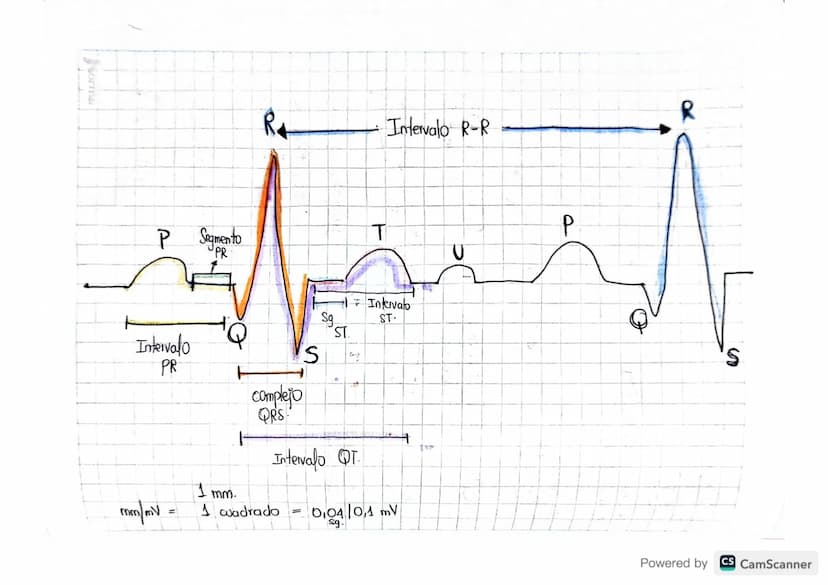

Resumen de Componentes del ECG

Este capítulo final proporciona un resumen visual de todos los componentes del ECG, incluyendo ondas, intervalos y segmentos. Se muestra una representación gráfica de un ciclo cardíaco completo en el ECG.

Definición: El intervalo QT representa la duración total de la despolarización y repolarización ventricular.

Ejemplo: En un ECG normal, cada cuadrado pequeño representa 0.04 segundos en el eje horizontal y 0.1 mV en el eje vertical.

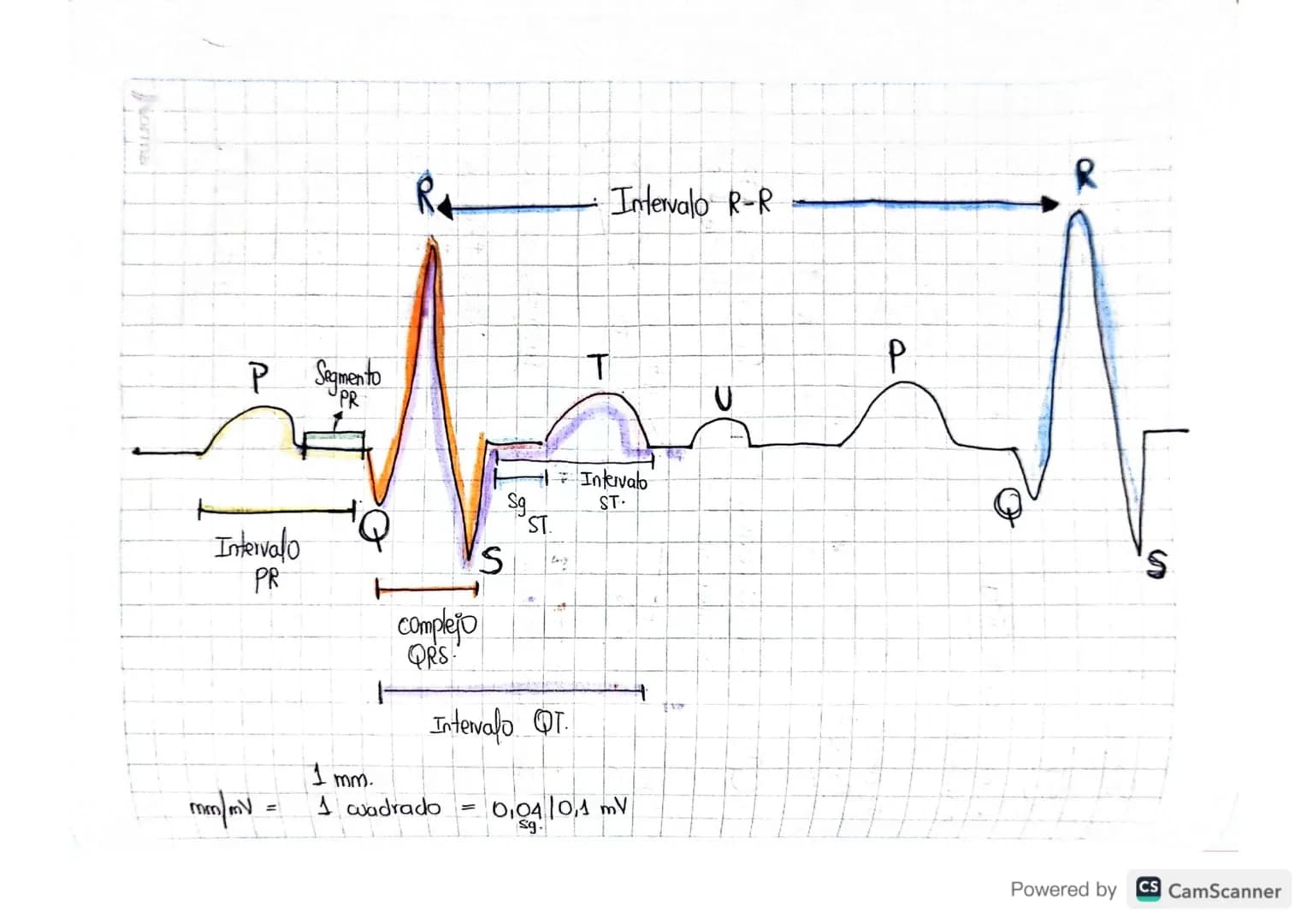

Resumen de Componentes del ECG

El ECG se compone de varios elementos clave: el intervalo R-R (entre dos ondas R consecutivas), la onda P (despolarización auricular), el intervalo PR, el complejo QRS (despolarización ventricular), el segmento ST, la onda T (repolarización ventricular) y ocasionalmente la onda U. Cada componente tiene valores normales específicos en términos de duración y amplitud. Por ejemplo, un cuadrado pequeño en el papel de ECG representa 0.04 segundos en el eje horizontal y 0.1 mV en el vertical.

Definición: El intervalo QT representa el tiempo total de despolarización y repolarización ventricular, y su duración varía con la frecuencia cardíaca.

Highlight: La correcta medición e interpretación de cada componente del ECG es fundamental para como interpretar un electrocardiograma en 7 pasos y detectar anomalías cardíacas.

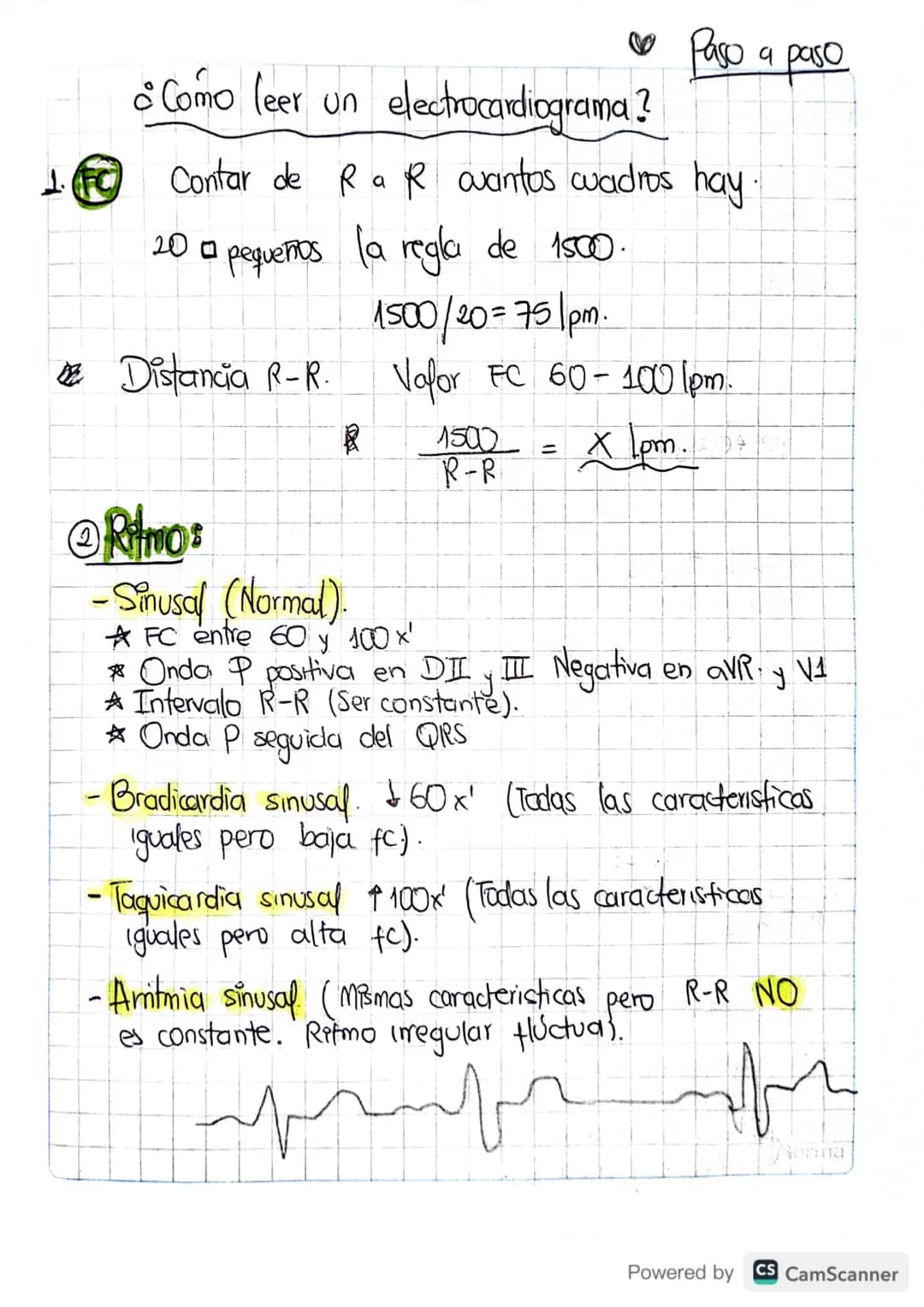

Cálculo de la Frecuencia Cardíaca y Ritmos Cardíacos

Este capítulo explica cómo calcular la frecuencia cardíaca utilizando el método de contar los cuadros entre ondas R. Se describe la regla de 1500 para determinar la frecuencia cardíaca. También se detallan los diferentes tipos de ritmos cardíacos, incluyendo el ritmo sinusal normal, la bradicardia sinusal, la taquicardia sinusal y la arritmia sinusal.

Definición: El ritmo sinusal normal se caracteriza por una frecuencia cardíaca entre 60 y 100 latidos por minuto, ondas P positivas en DI y DII, negativas en aVR y V1, y un intervalo R-R constante.

Ejemplo: Para calcular la frecuencia cardíaca, se cuentan los cuadros pequeños entre dos ondas R. Si hay 20 cuadros, se aplica la fórmula: 1500/20 = 75 latidos por minuto.
